ST 120 FSI Service Training
FSI Мощность Service Training, VK-21, 05. 2005 2 Гомогенный режим Работа двигателя в режиме послойного впрыска возможна при температуре охл. жидкости выше 50°C и температуре выхлопных газов 250 - 520°C. NOx-накопитель способен накапливать NOx только в этом режиме. Посолойный режим Крутящий момент Service Training

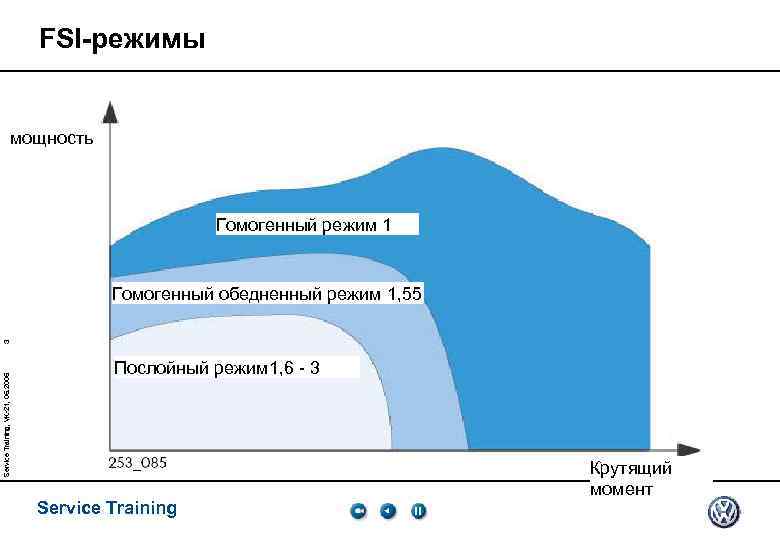

FSI-режимы мощность Гомогенный режим 1 Service Training, VK-21, 05. 2005 3 Гомогенный обедненный режим 1, 55 Послойный режим 1, 6 - 3 Service Training Крутящий момент

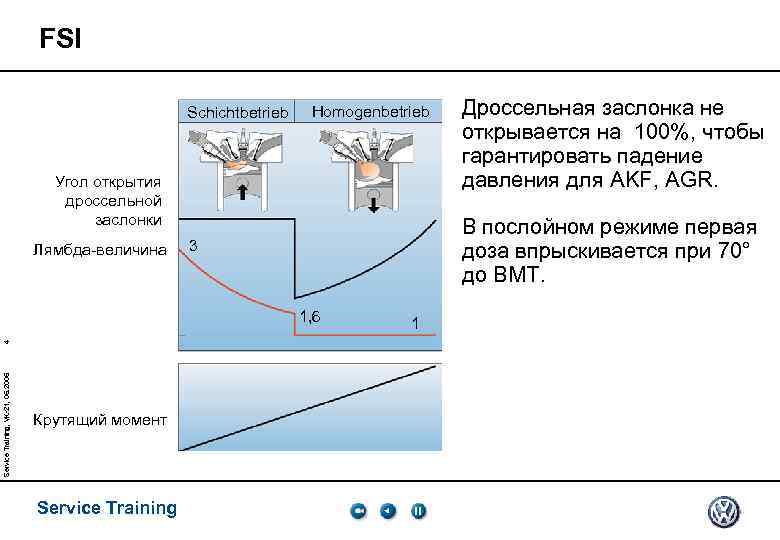

FSI Schichtbetrieb Homogenbetrieb Угол открытия дроссельной заслонки Лямбда-величина В послойном режиме первая доза впрыскивается при 70° до ВМТ. 3 Service Training, VK-21, 05. 2005 4 1, 6 Крутящий момент Service Training Дроссельная заслонка не открывается на 100%, чтобы гарантировать падение давления для AKF, АGR. 1

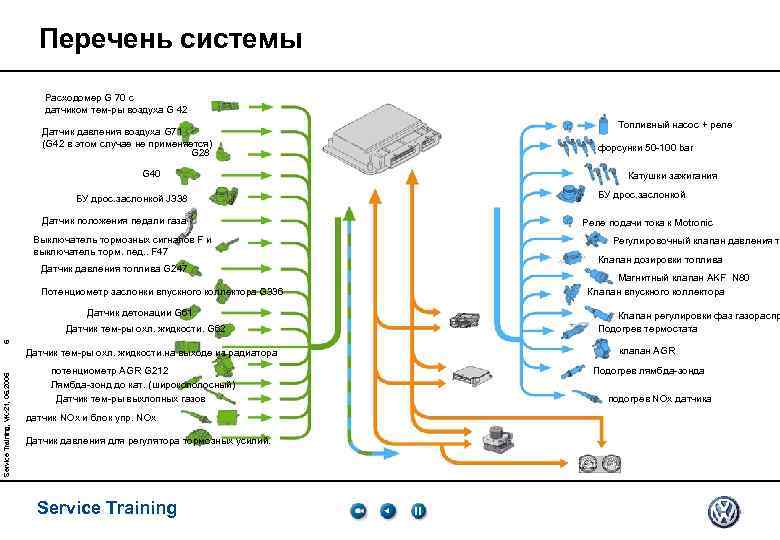

Перечень системы Расходомер G 70 с датчиком тем-ры воздуха G 42 Датчик давления воздуха G 71 (G 42 в этом случае не применяется) G 28 G 40 БУ дрос. заслонкой J 338 Датчик положения педали газа Выключатель тормозных сигналов F и выключатель торм. пед. . F 47 Датчик давления топлива G 247 Потенциометр заслонки впускного коллектора G 336 Датчик детонации G 61 форсунки 50 -100 bar Катушки зажигания БУ дрос. заслонкой Реле подачи тока к Motronic Регулировочный клапан давления то Клапан дозировки топлива Магнитный клапан AKF N 80 Клапан впускного коллектора Клапан регулировки фаз газораспр Подогрев термостата 5 Датчик тем-ры охл. жидкости. G 62 Топливный насос + реле Service Training, VK-21, 05. 2005 Датчик тем-ры охл. жидкости. на выходе из радиатора потенциометр AGR G 212 Лямбда-зонд до кат. (широкополосный) Датчик тем-ры выхлопных газов датчик NOx и блок упр. NOx Датчик давления для регулятора тормозных усилий. Service Training клапан AGR Подогрев лямбда-зонда подогрев NOx датчика

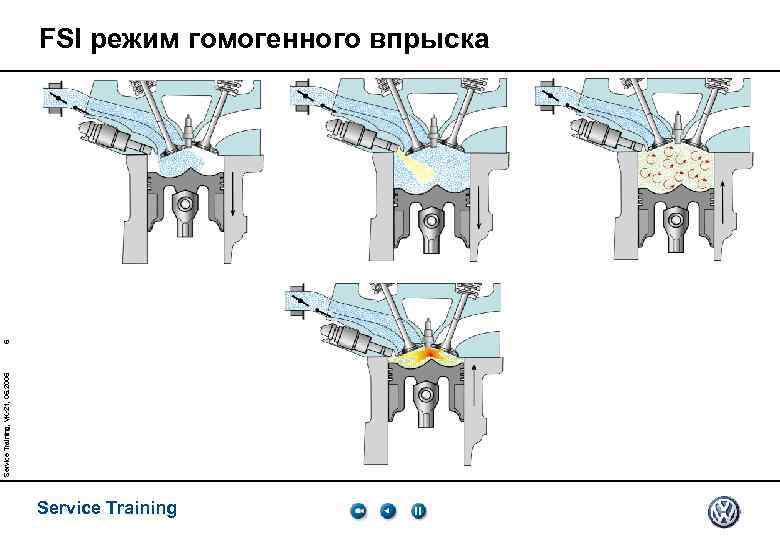

Service Training, VK-21, 05. 2005 6 FSI режим гомогенного впрыска Service Training
FSI Режим послойного впрыска Service Training, VK-21, 05. 2005 7 заслонка Service Training

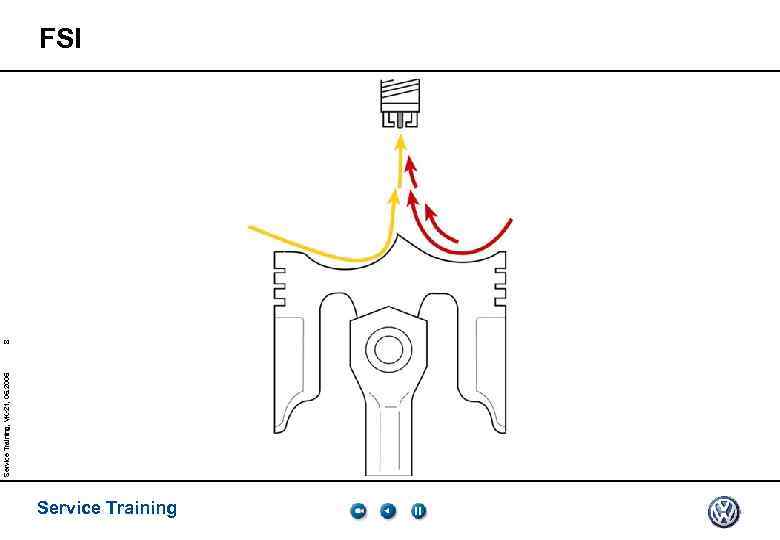

Service Training, VK-21, 05. 2005 8 FSI Service Training

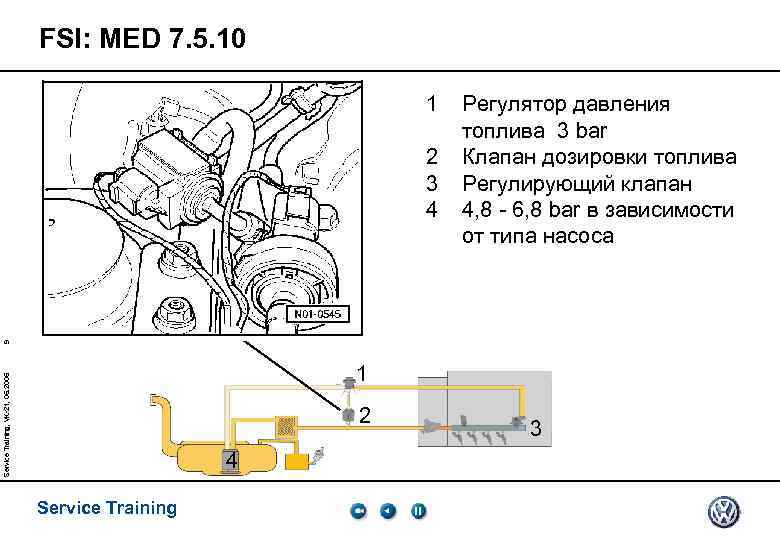

FSI: MED 7. 5. 10 1 9 2 3 4 Регулятор давления топлива 3 bar Клапан дозировки топлива Регулирующий клапан 4, 8 - 6, 8 bar в зависимости от типа насоса Service Training, VK-21, 05. 2005 1 2 4 Service Training 3

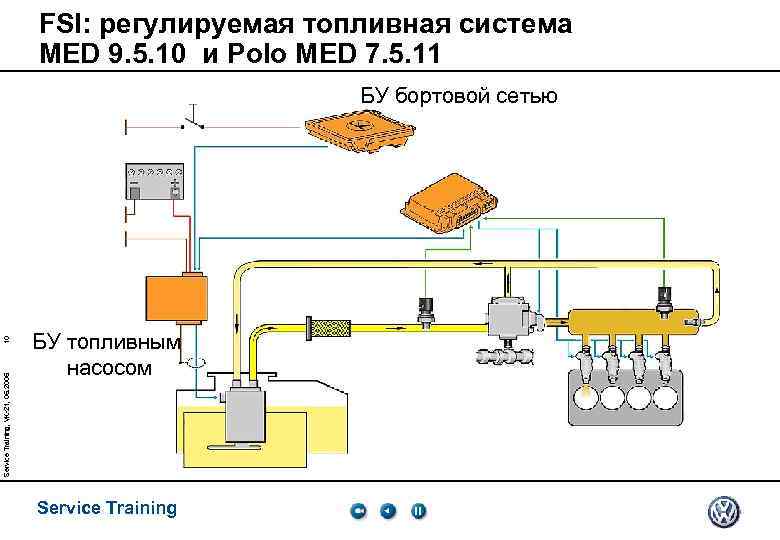

FSI: регулируемая топливная система MED 9. 5. 10 и Polo MED 7. 5. 11 Service Training, VK-21, 05. 2005 10 БУ бортовой сетью БУ топливным насосом Service Training

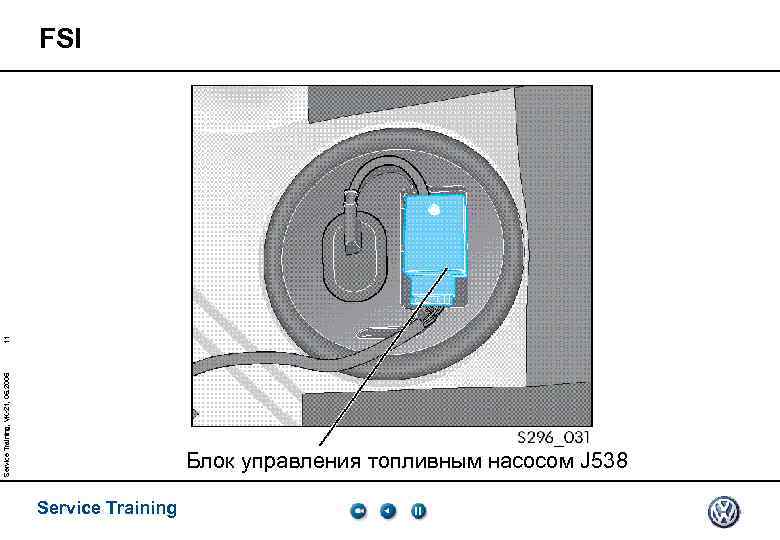

Service Training, VK-21, 05. 2005 11 FSI Блок управления топливным насосом J 538 Service Training

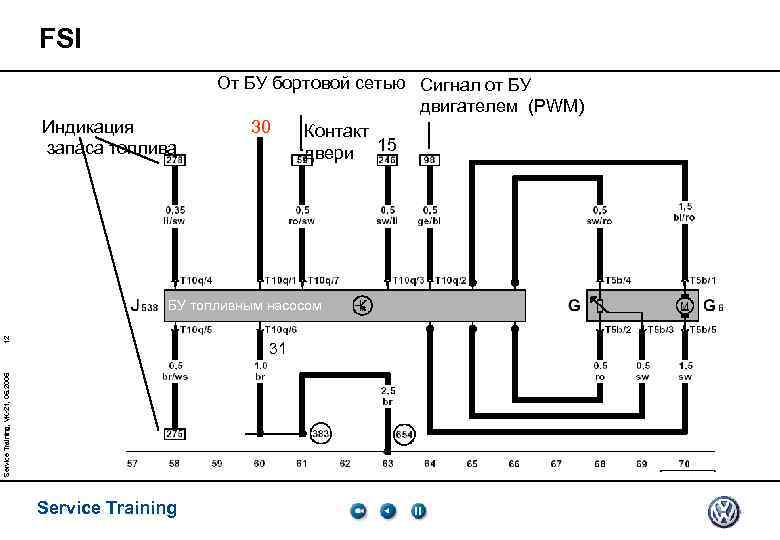

FSI Индикация запаса топлива От БУ бортовой сетью Сигнал от БУ двигателем (PWM) 30 Контакт двери 15 12 БУ топливным насосом Service Training, VK-21, 05. 2005 31 Service Training

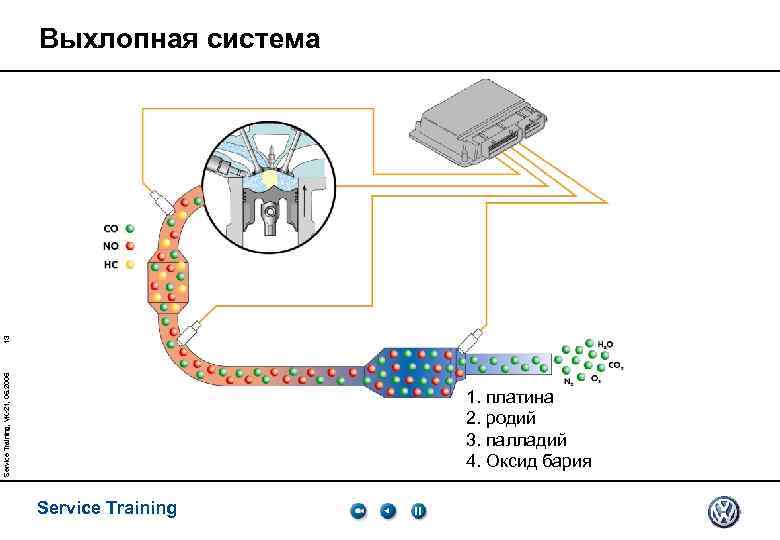

Service Training, VK-21, 05. 2005 13 Выхлопная система 1. платина 2. родий 3. палладий 4. Оксид бария Service Training

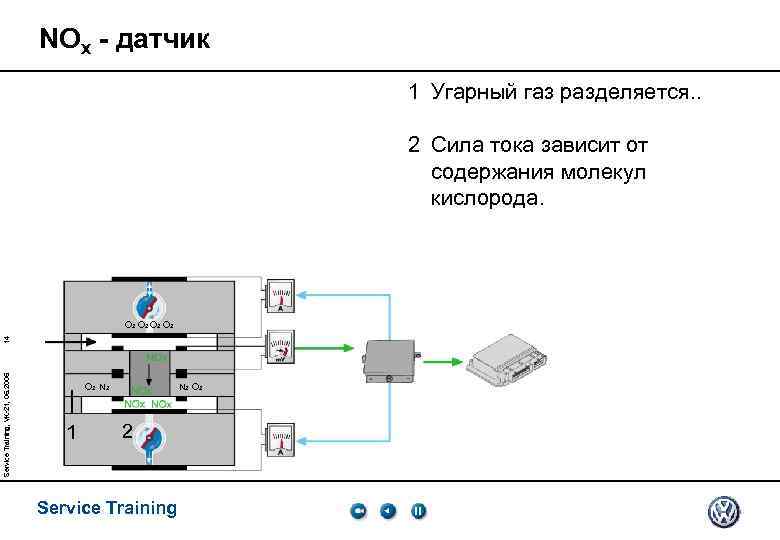

NOx - датчик 1 Угарный газ разделяется. . 2 Сила тока зависит от содержания молекул кислорода. Service Training, VK-21, 05. 2005 14 O 2 O 2 O 2 N 2 1 N 2 O 2 2 Service Training

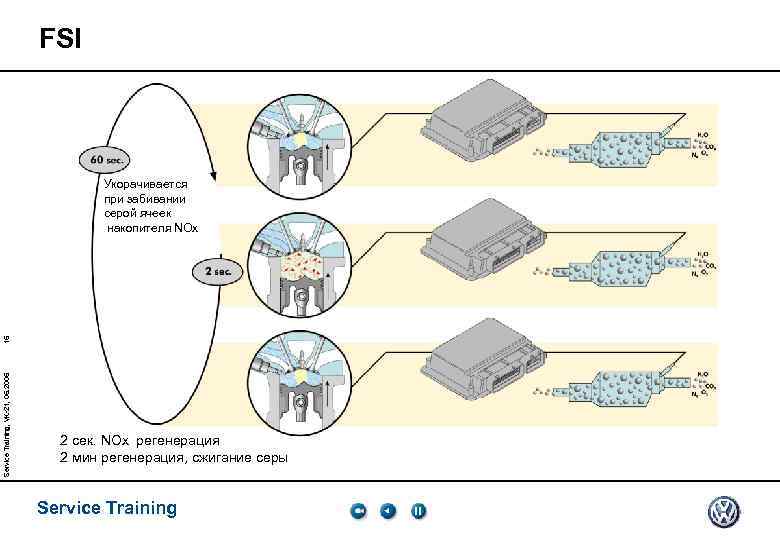

FSI Service Training, VK-21, 05. 2005 15 Укорачивается при забивании серой ячеек накопителя NOx 2 сек. NOx регенерация 2 мин регенерация, сжигание серы Service Training

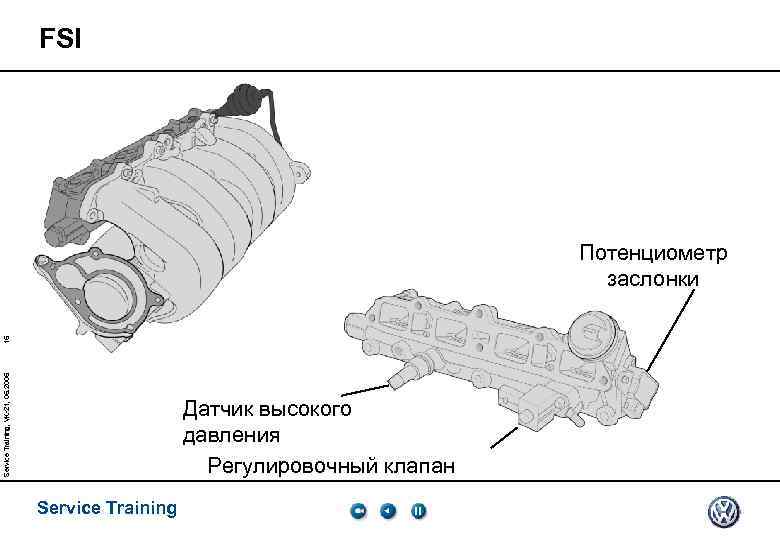

FSI Service Training, VK-21, 05. 2005 16 Потенциометр заслонки Датчик высокого давления Регулировочный клапан Service Training

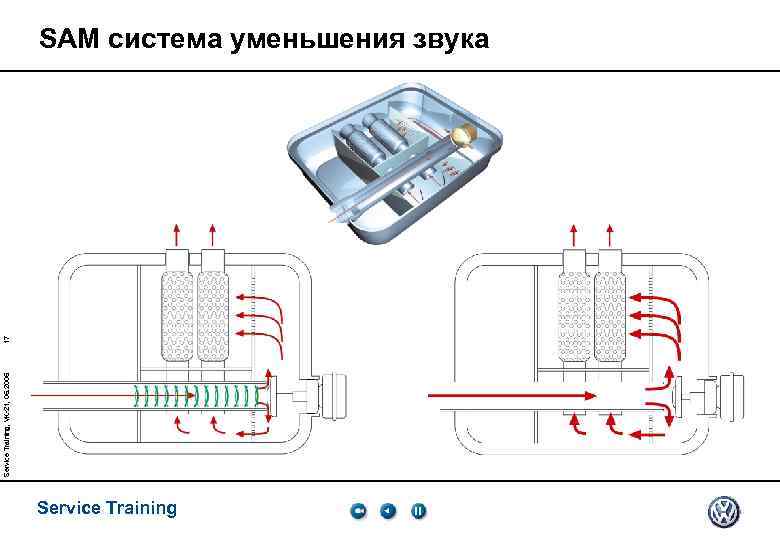

Service Training, VK-21, 05. 2005 17 SAM система уменьшения звука Service Training

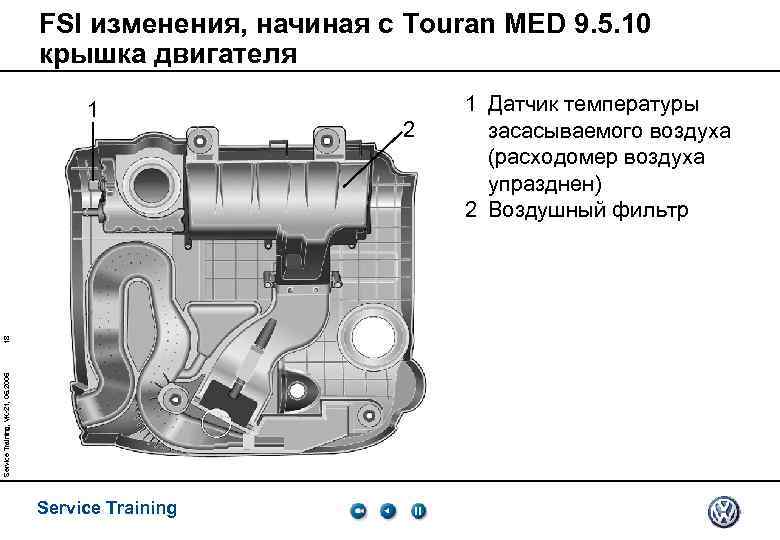

FSI изменения, начиная с Touran MED 9. 5. 10 крышка двигателя Service Training, VK-21, 05. 2005 18 1 Service Training 2 1 Датчик температуры засасываемого воздуха (расходомер воздуха упразднен) 2 Воздушный фильтр

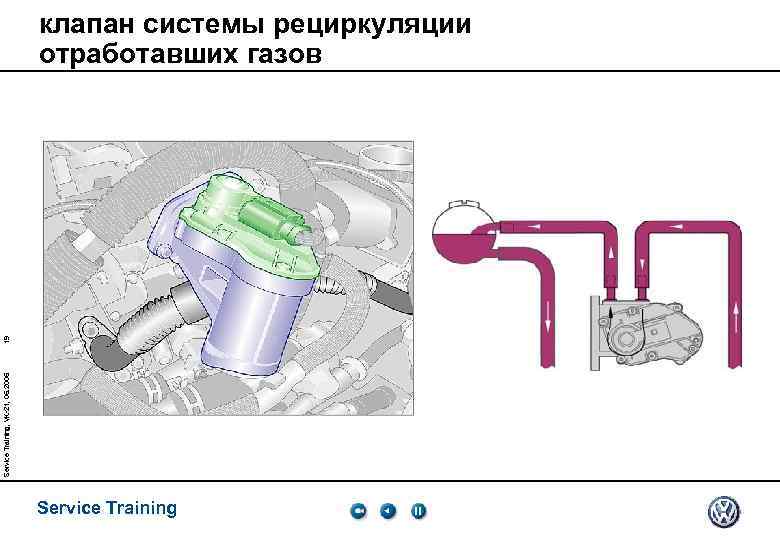

Service Training, VK-21, 05. 2005 19 клапан системы рециркуляции отработавших газов Service Training

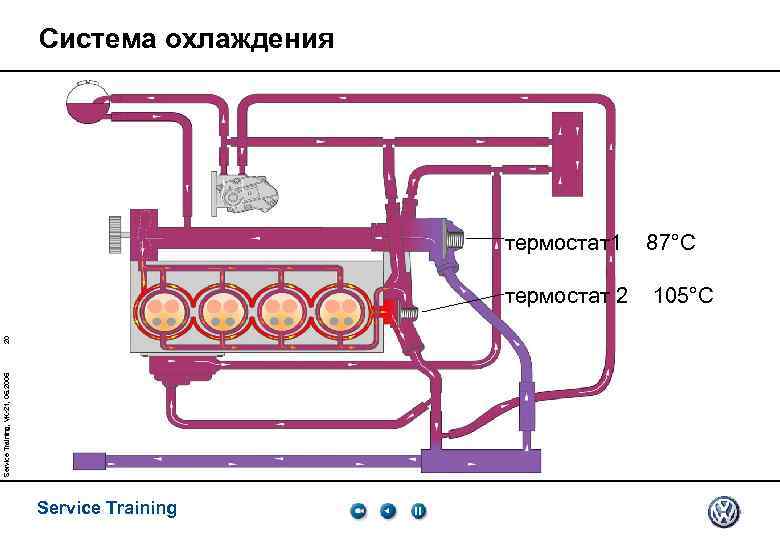

Система охлаждения Service Training, VK-21, 05. 2005 Service Training 87°C термостат 2 20 термостат1 105°C
Service Training, VK-21, 05. 2005 21 Двухконтурная система охлаждения Service Training

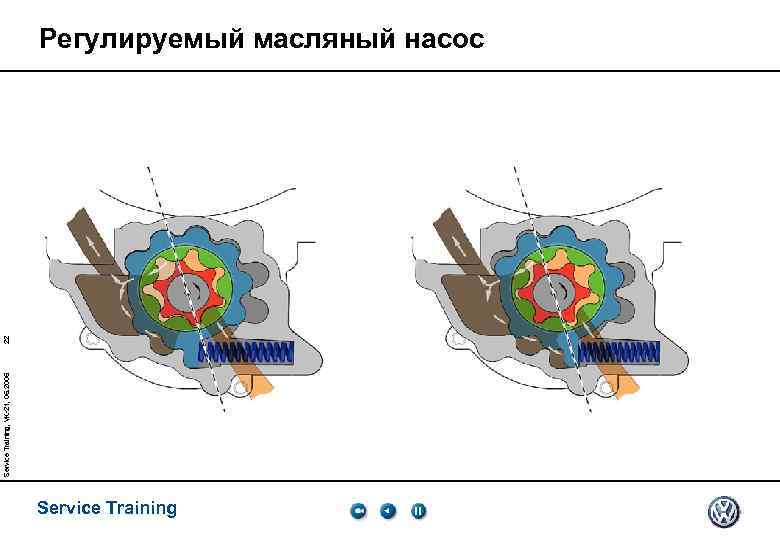

Service Training, VK-21, 05. 2005 22 Регулируемый масляный насос Service Training

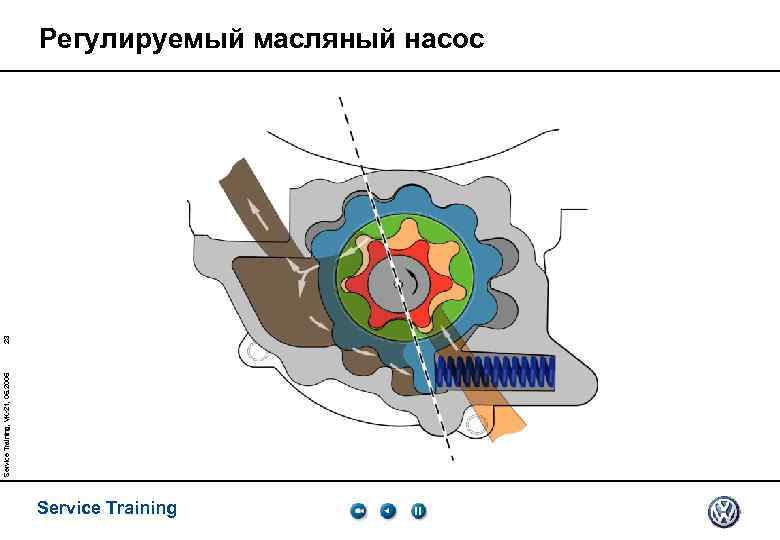

Service Training, VK-21, 05. 2005 23 Регулируемый масляный насос Service Training

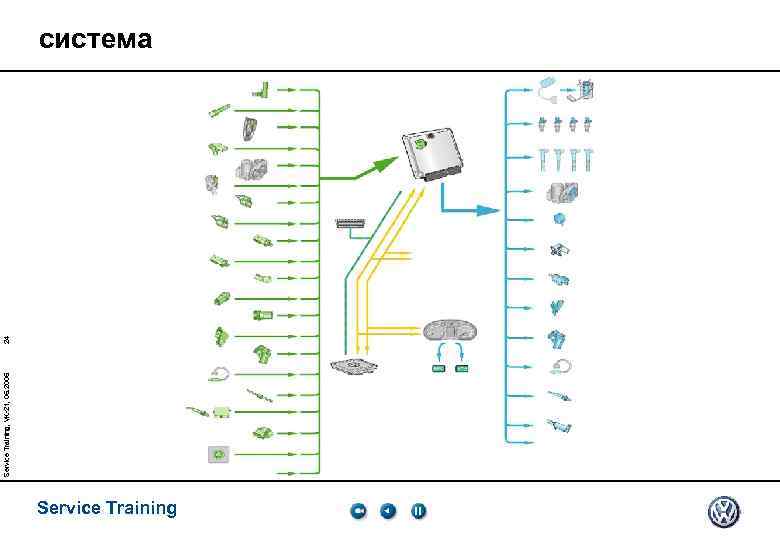

Service Training, VK-21, 05. 2005 24 система Service Training

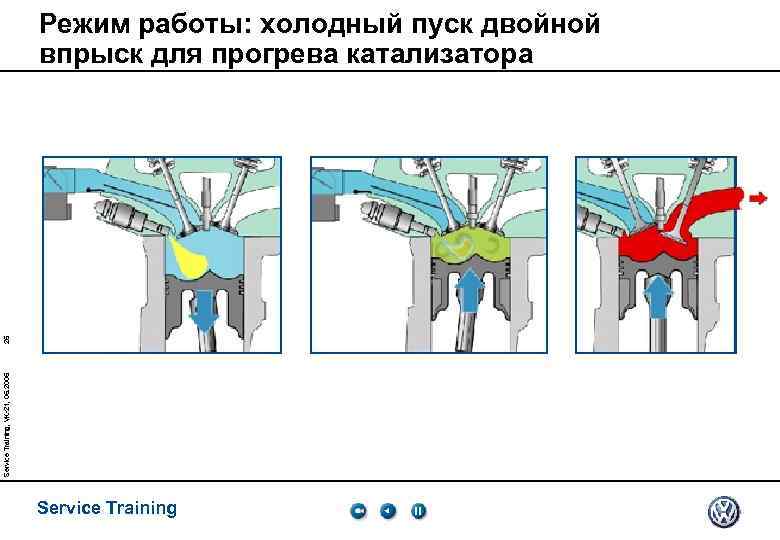

Service Training, VK-21, 05. 2005 25 Режим работы: холодный пуск двойной впрыск для прогрева катализатора Service Training
Service Training, VK-21, 05. 2005 26 Режим работы: 1, 6 l FSI в. Touran двойной впрыск для увеличения крутящего момента Service Training

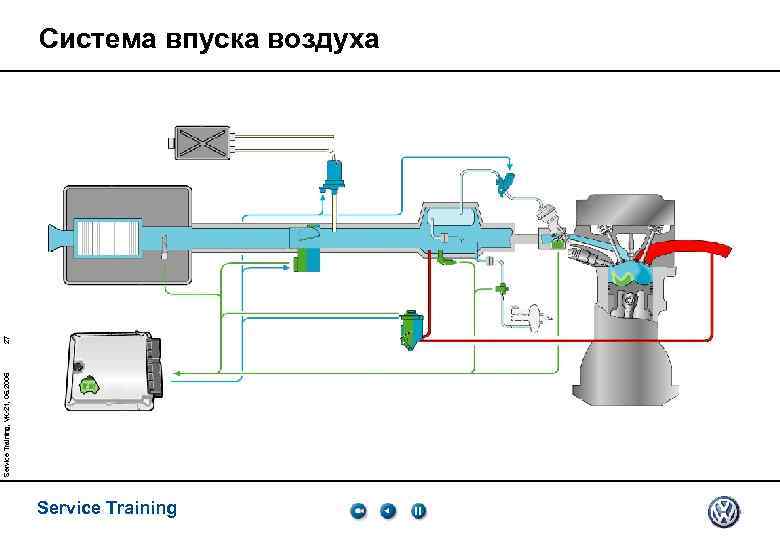

Service Training, VK-21, 05. 2005 27 Система впуска воздуха Service Training

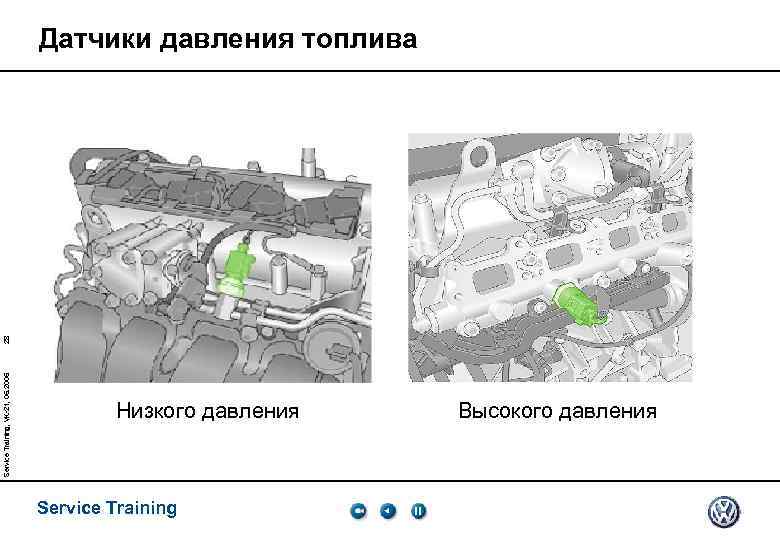

Service Training, VK-21, 05. 2005 28 Датчики давления топлива Низкого давления Service Training Высокого давления
Service Training, VK-21, 05. 2005 29 Топливный насос, впуск топлива Service Training

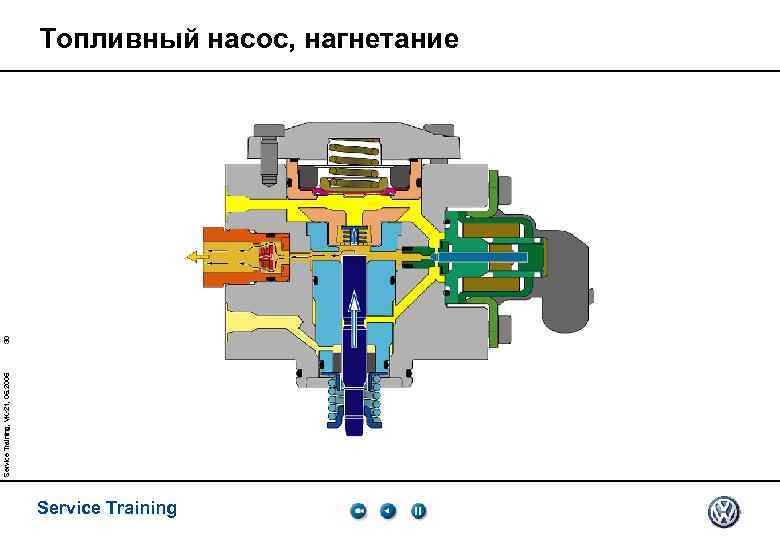

Service Training, VK-21, 05. 2005 30 Топливный насос, нагнетание Service Training

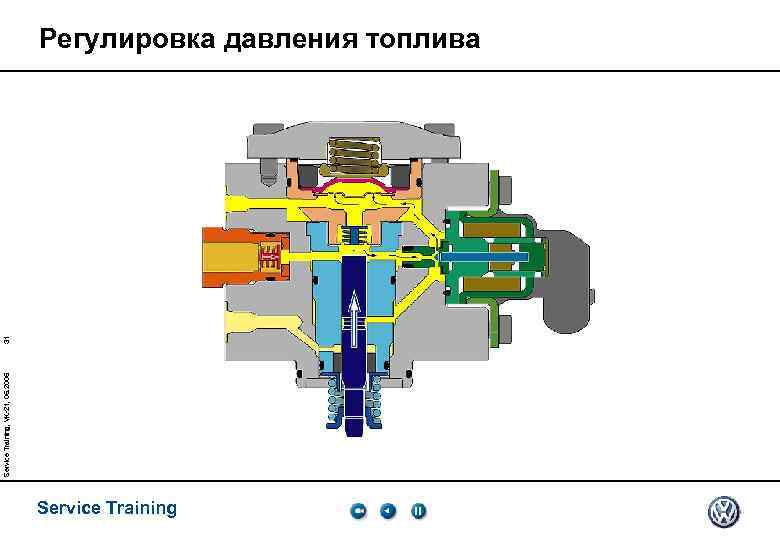

Service Training, VK-21, 05. 2005 31 Регулировка давления топлива Service Training
Service Training, VK-21, 05. 2005 32 Black screen Service Training
