Средства защиты документов от подделки Литература Павлов

Средства защиты документов от подделки

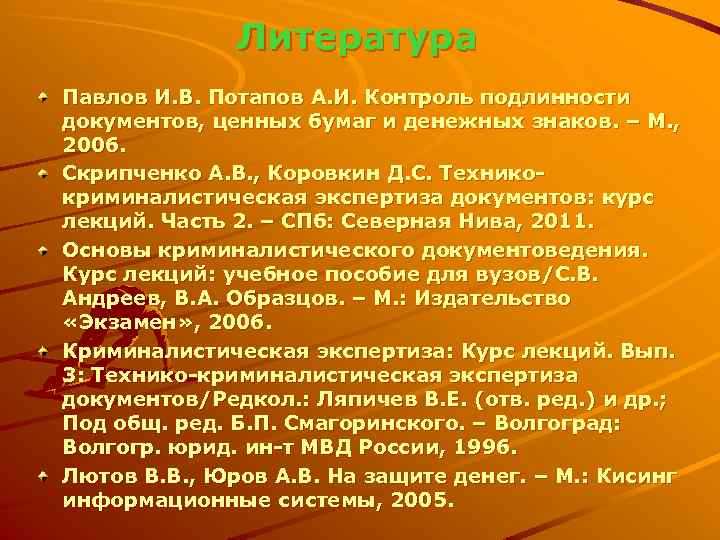

Литература Павлов И. В. Потапов А. И. Контроль подлинности документов, ценных бумаг и денежных знаков. – М. , 2006. Скрипченко А. В. , Коровкин Д. С. Техникокриминалистическая экспертиза документов: курс лекций. Часть 2. – СПб: Северная Нива, 2011. Основы криминалистического документоведения. Курс лекций: учебное пособие для вузов/С. В. Андреев, В. А. Образцов. – М. : Издательство «Экзамен» , 2006. Криминалистическая экспертиза: Курс лекций. Вып. 3: Технико-криминалистическая экспертиза документов/Редкол. : Ляпичев В. Е. (отв. ред. ) и др. ; Под общ. ред. Б. П. Смагоринского. – Волгоград: Волгогр. юрид. ин-т МВД России, 1996. Лютов В. В. , Юров А. В. На защите денег. – М. : Кисинг информационные системы, 2005.

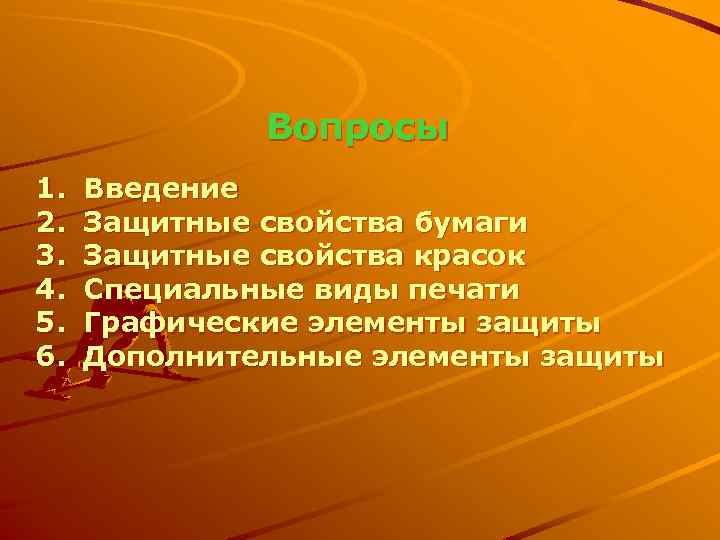

Вопросы 1. 2. 3. 4. 5. 6. Введение Защитные свойства бумаги Защитные свойства красок Специальные виды печати Графические элементы защиты Дополнительные элементы защиты

Введение

В повседневной жизни человеку приходится иметь дело с различного вида документами и денежными билетами. Периодически возникает вопрос о подлинности документов или денег, которыми он располагает.

Филипп 4

Фильм 01

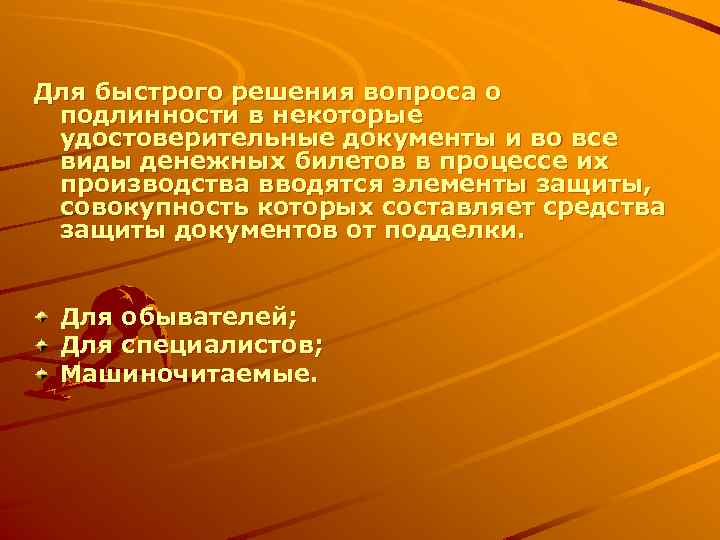

Для быстрого решения вопроса о подлинности в некоторые удостоверительные документы и во все виды денежных билетов в процессе их производства вводятся элементы защиты, совокупность которых составляет средства защиты документов от подделки. Для обывателей; Для специалистов; Машиночитаемые.

Защита документов - это совокупность особенностей (средств защиты), реализуемых применением специальных материалов и методов производства, которые обеспечивают получение конкретных эффектов, наблюдаемых визуально либо с помощью приборов.

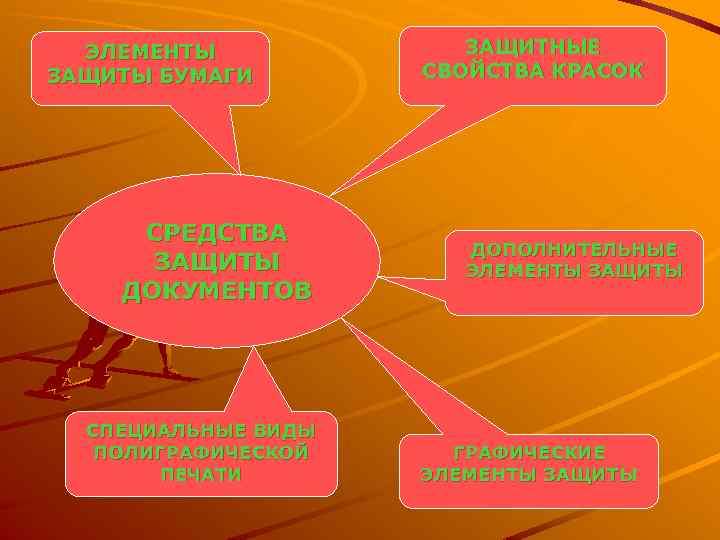

ЭЛЕМЕНТЫ ЗАЩИТЫ БУМАГИ СРЕДСТВА ЗАЩИТЫ ДОКУМЕНТОВ СПЕЦИАЛЬНЫЕ ВИДЫ ПОЛИГРАФИЧЕСКОЙ ПЕЧАТИ ЗАЩИТНЫЕ СВОЙСТВА КРАСОК ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ ГРАФИЧЕСКИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

1. Защитные свойства бумаги

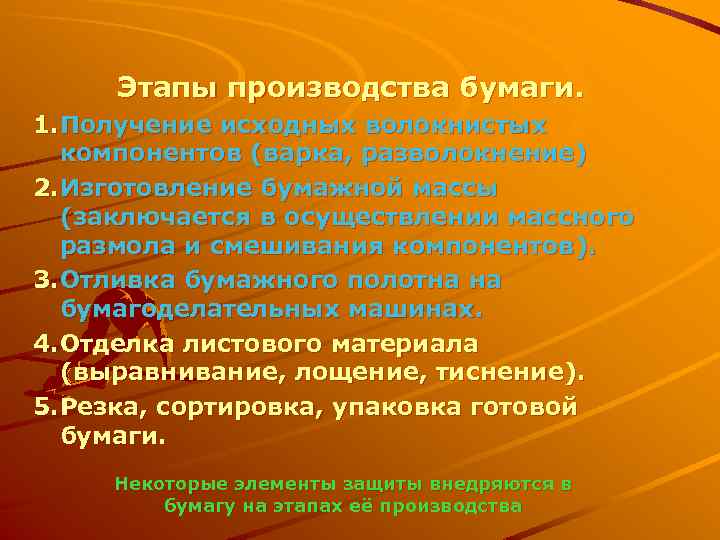

Этапы производства бумаги. 1. Получение исходных волокнистых компонентов (варка, разволокнение) 2. Изготовление бумажной массы (заключается в осуществлении массного размола и смешивания компонентов). 3. Отливка бумажного полотна на бумагоделательных машинах. 4. Отделка листового материала (выравнивание, лощение, тиснение). 5. Резка, сортировка, упаковка готовой бумаги. Некоторые элементы защиты внедряются в бумагу на этапах её производства

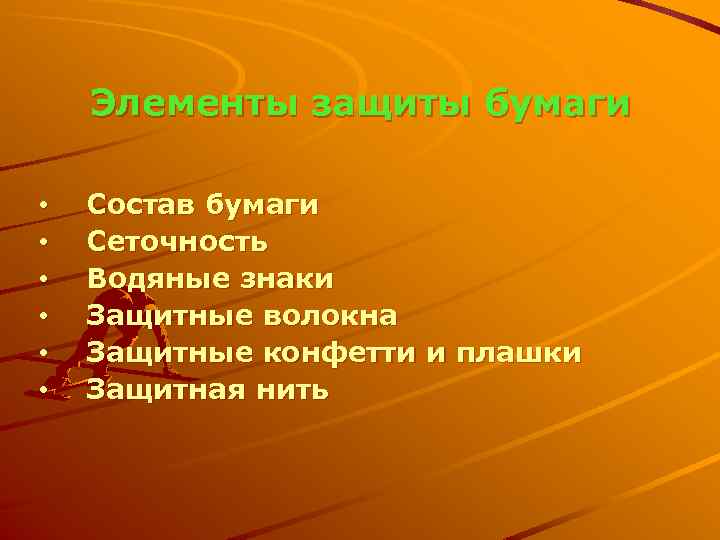

Элементы защиты бумаги • • • Состав бумаги Сеточность Водяные знаки Защитные волокна Защитные конфетти и плашки Защитная нить

Состав бумаги

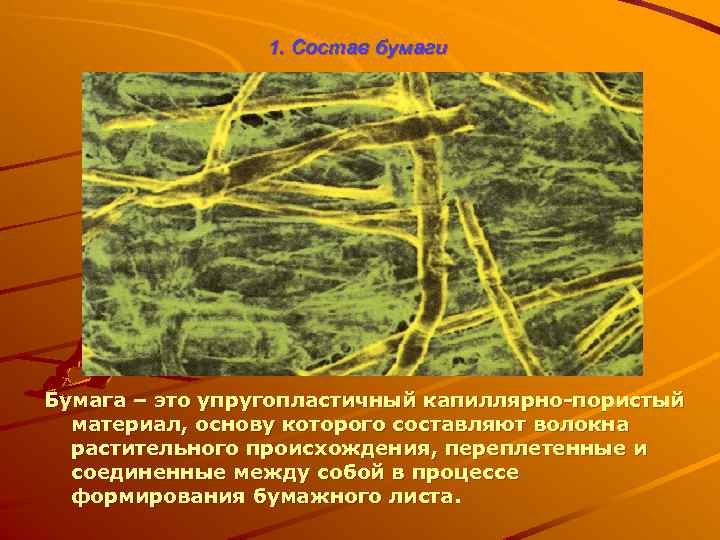

1. Состав бумаги Бумага – это упругопластичный капиллярно-пористый материал, основу которого составляют волокна растительного происхождения, переплетенные и соединенные между собой в процессе формирования бумажного листа.

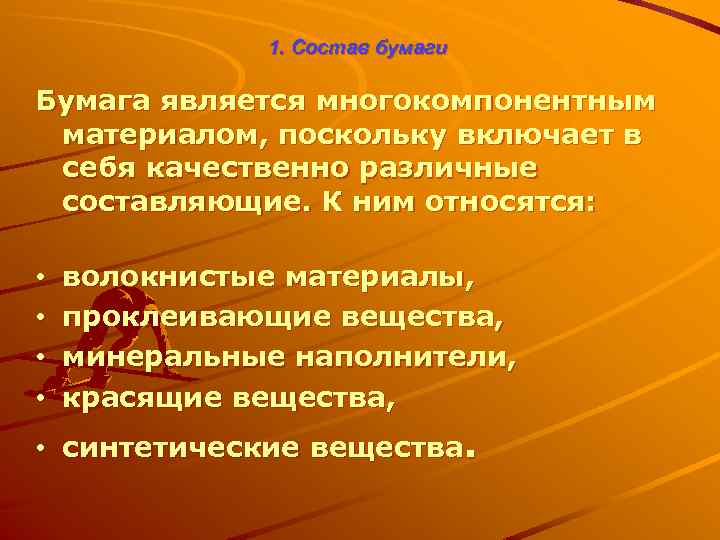

1. Состав бумаги Бумага является многокомпонентным материалом, поскольку включает в себя качественно различные составляющие. К ним относятся: • • волокнистые материалы, проклеивающие вещества, минеральные наполнители, красящие вещества, • синтетические вещества.

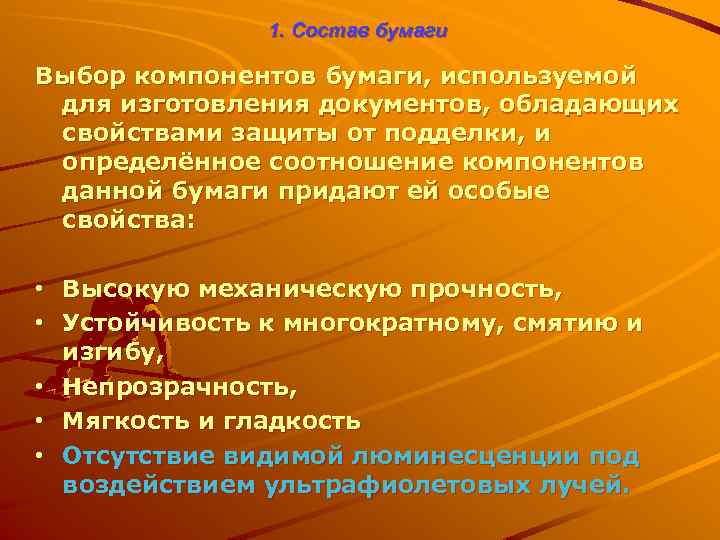

1. Состав бумаги Выбор компонентов бумаги, используемой для изготовления документов, обладающих свойствами защиты от подделки, и определённое соотношение компонентов данной бумаги придают ей особые свойства: • Высокую механическую прочность, • Устойчивость к многократному, смятию и изгибу, • Непрозрачность, • Мягкость и гладкость • Отсутствие видимой люминесценции под воздействием ультрафиолетовых лучей.

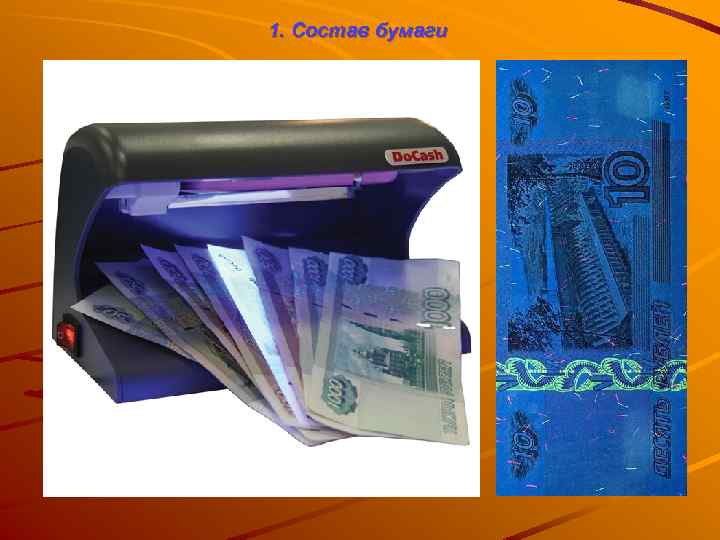

1. Состав бумаги

Сеточность

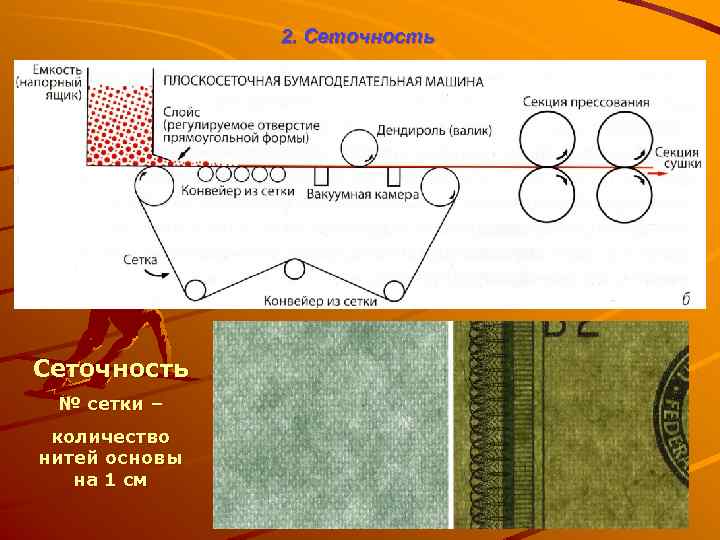

2. Сеточность № сетки – количество нитей основы на 1 см

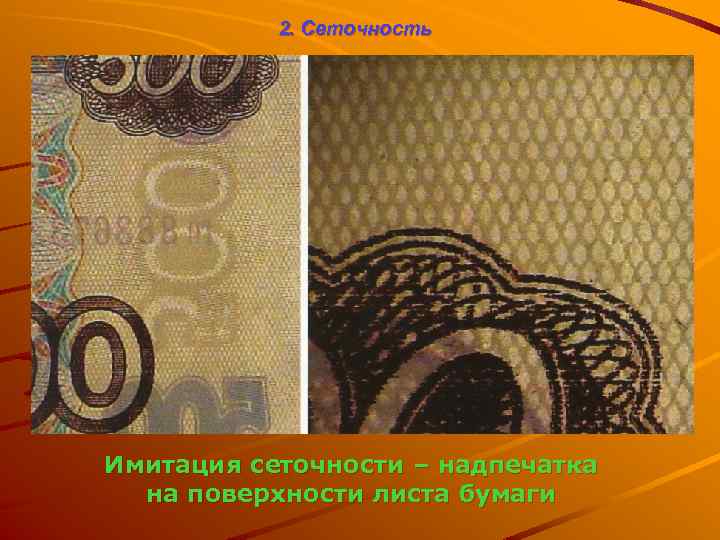

2. Сеточность Имитация сеточности – надпечатка на поверхности листа бумаги

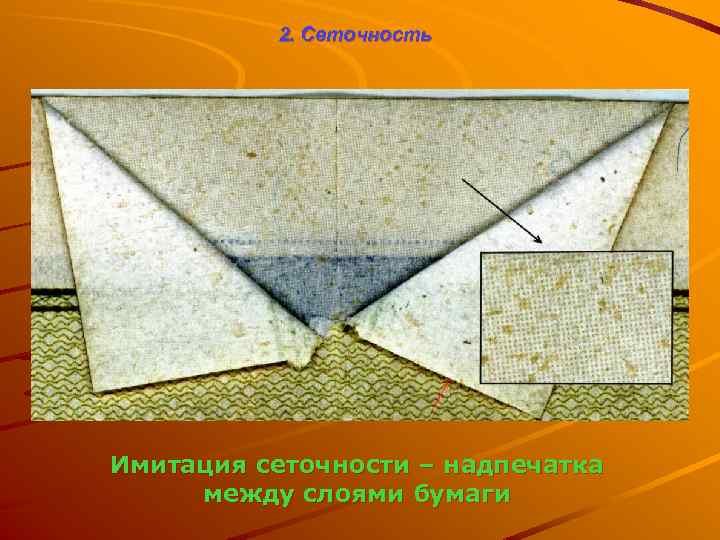

2. Сеточность Имитация сеточности – надпечатка между слоями бумаги

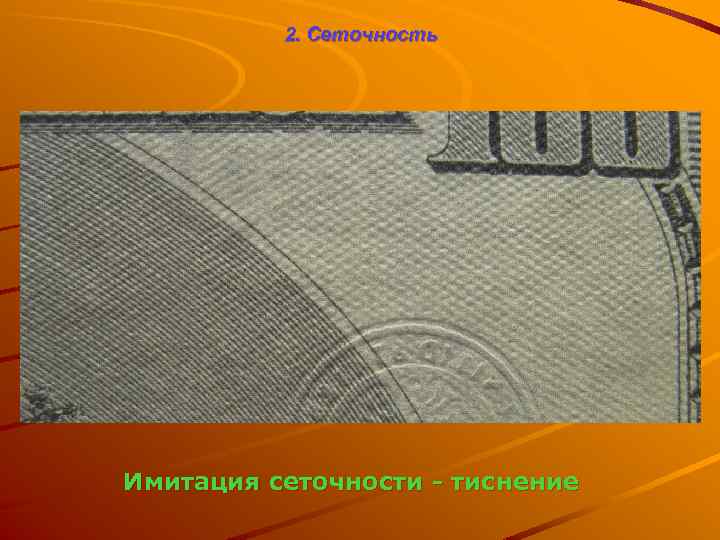

2. Сеточность Имитация сеточности - тиснение

Водяные знаки

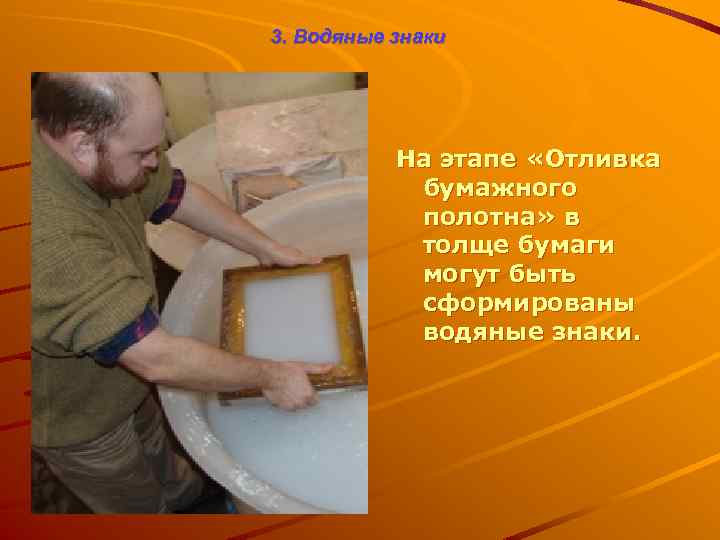

3. Водяные знаки На этапе «Отливка бумажного полотна» в толще бумаги могут быть сформированы водяные знаки.

3. Водяные знаки Водяной знак – это элемент защиты бумаги, определяемый в проходящем свете в виде изображений, образованных за счет локальных различий в оптической плотности бумаги.

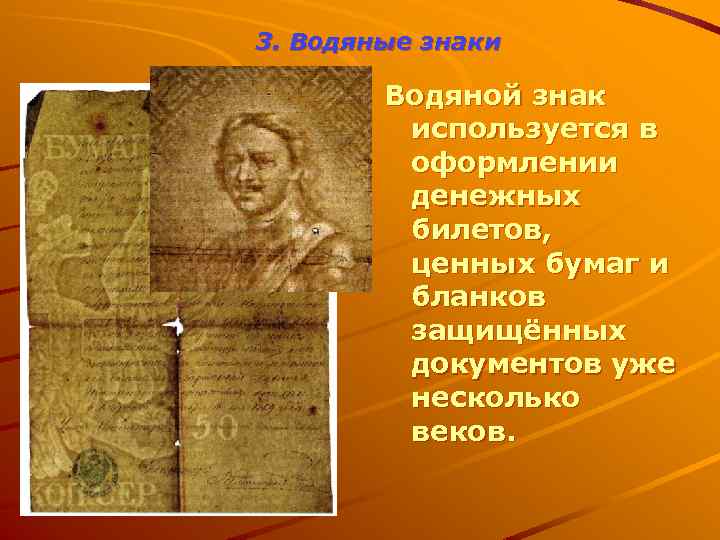

3. Водяные знаки Водяной знак используется в оформлении денежных билетов, ценных бумаг и бланков защищённых документов уже несколько веков.

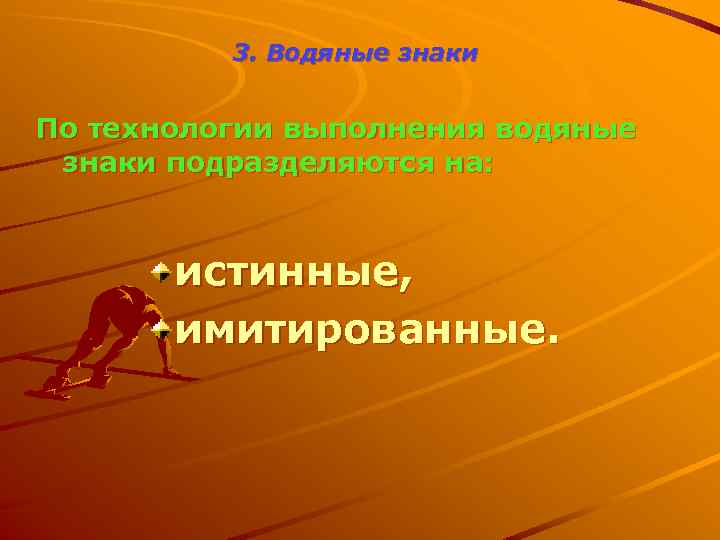

3. Водяные знаки По технологии выполнения водяные знаки подразделяются на: истинные, имитированные.

Истинные водяные знаки

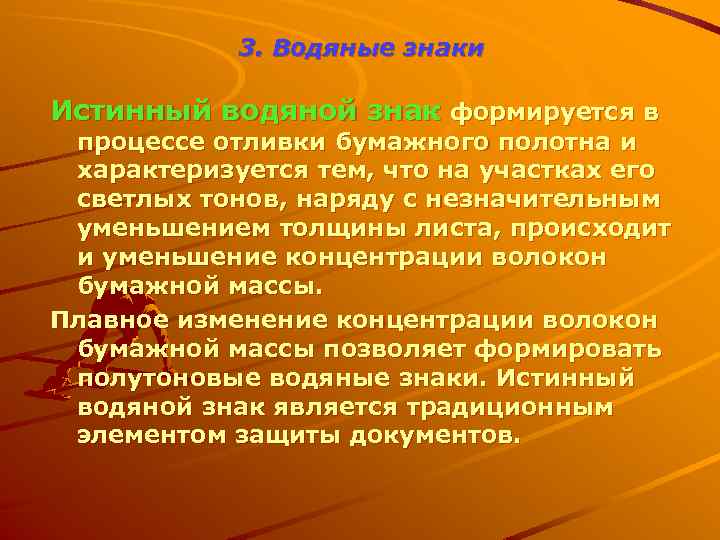

3. Водяные знаки Истинный водяной знак формируется в процессе отливки бумажного полотна и характеризуется тем, что на участках его светлых тонов, наряду с незначительным уменьшением толщины листа, происходит и уменьшение концентрации волокон бумажной массы. Плавное изменение концентрации волокон бумажной массы позволяет формировать полутоновые водяные знаки. Истинный водяной знак является традиционным элементом защиты документов.

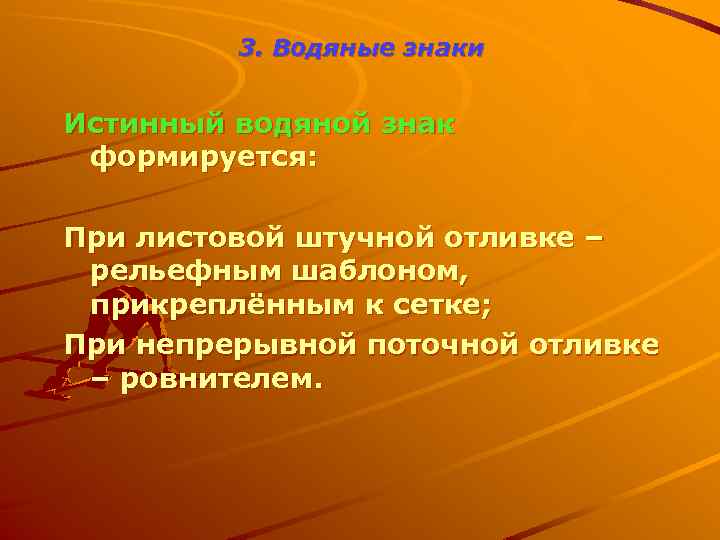

3. Водяные знаки Истинный водяной знак формируется: При листовой штучной отливке – рельефным шаблоном, прикреплённым к сетке; При непрерывной поточной отливке – ровнителем.

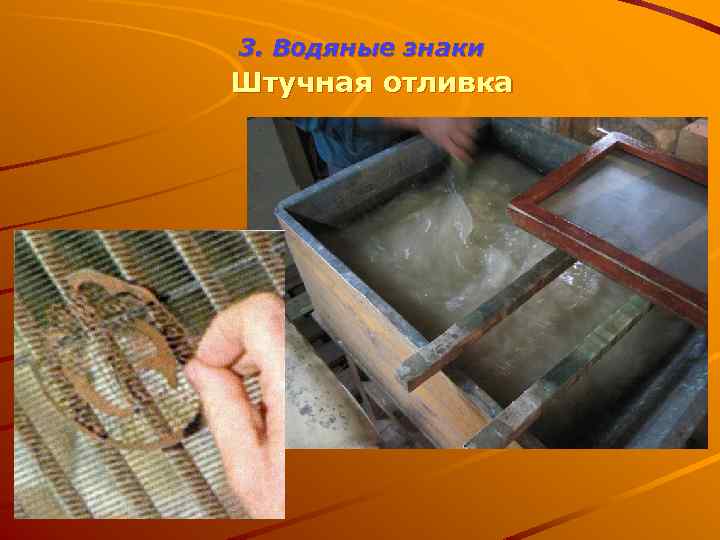

3. Водяные знаки Штучная отливка

3. Водяные знаки Ровнитель (дендироль) Фильм 002

Виды водяных знаков

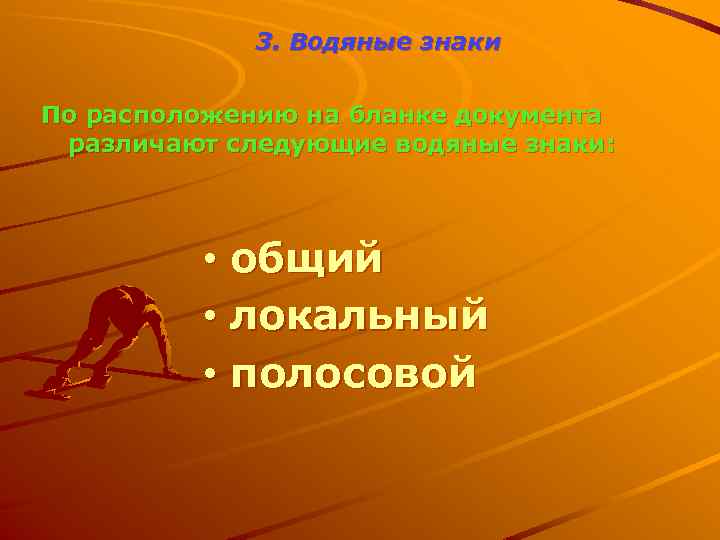

3. Водяные знаки По расположению на бланке документа различают следующие водяные знаки: • общий • локальный • полосовой

3. Водяные знаки Общий — многократно повторяющийся водяной знак, расположенный на всем листе хаотично или упорядоченно, но без фиксированных координат по длине и ширине по отношению к кромкам листа.

3. Водяные знаки Локальный — водяной знак, расположенный в определенном месте листа бумаги с фиксированными координатами по его длине и ширине, исходя из положения на конечном полиграфическом изделии.

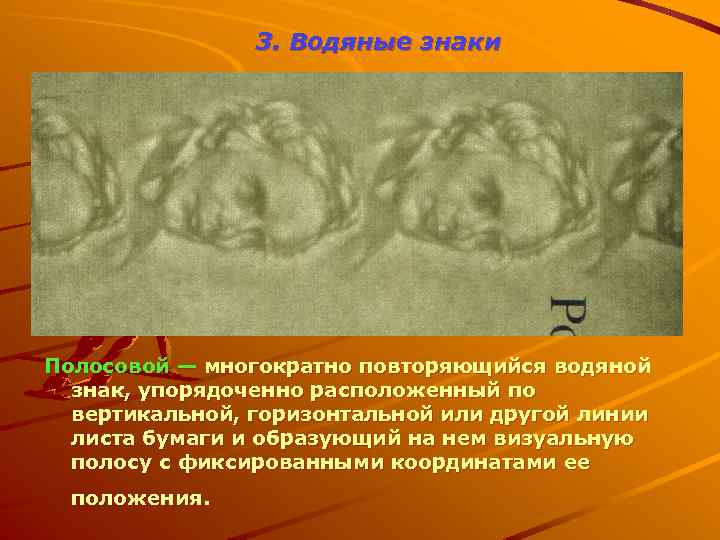

3. Водяные знаки Полосовой — многократно повторяющийся водяной знак, упорядоченно расположенный по вертикальной, горизонтальной или другой линии листа бумаги и образующий на нем визуальную полосу с фиксированными координатами ее положения.

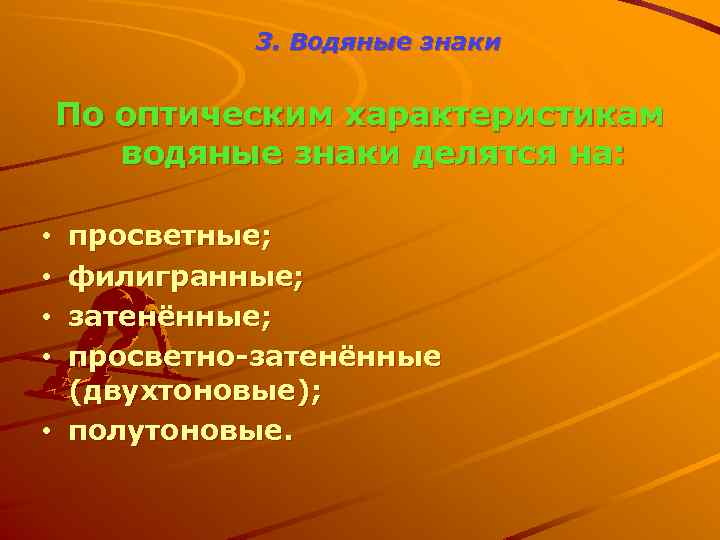

3. Водяные знаки По оптическим характеристикам водяные знаки делятся на: просветные; филигранные; затенённые; просветно-затенённые (двухтоновые); • полутоновые. • •

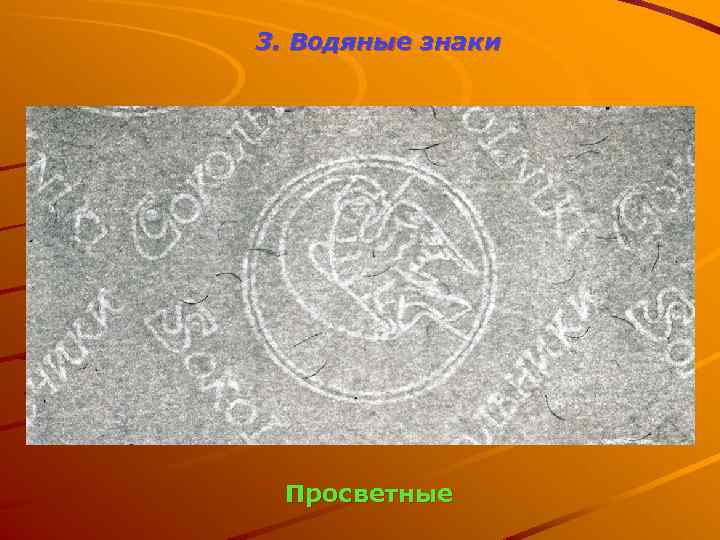

3. Водяные знаки Просветные

3. Водяные знаки Филигранные

3. Водяные знаки Затенённые

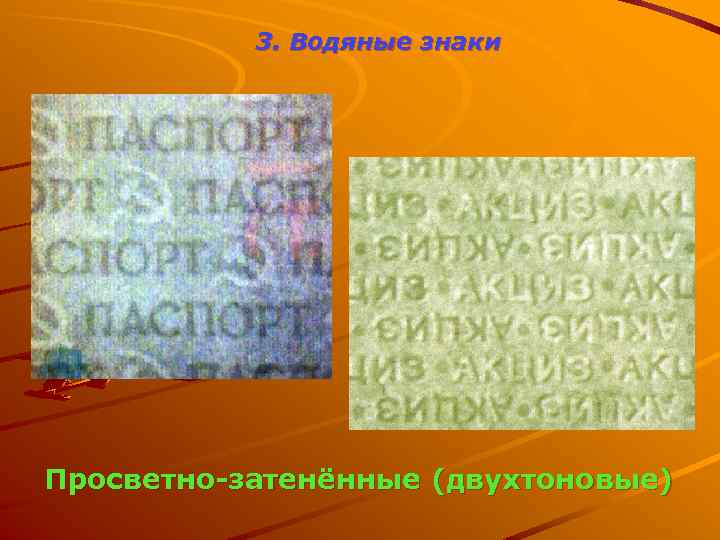

3. Водяные знаки Просветно-затенённые (двухтоновые)

3. Водяные знаки Полутоновые

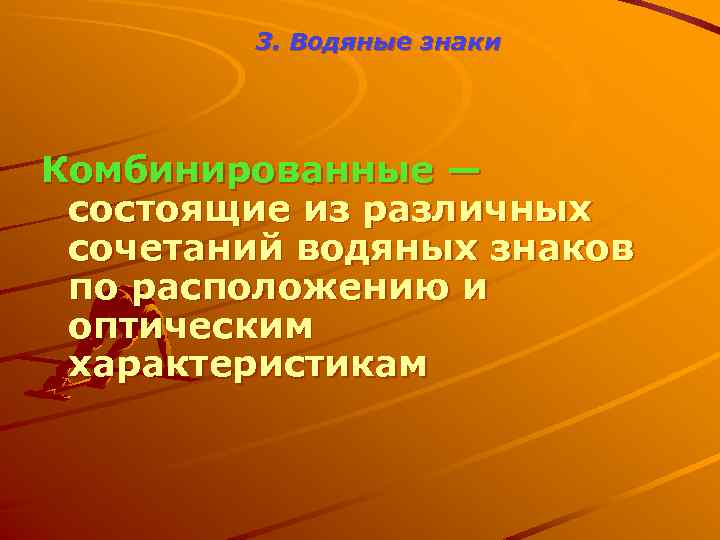

3. Водяные знаки Комбинированные — состоящие из различных сочетаний водяных знаков по расположению и оптическим характеристикам

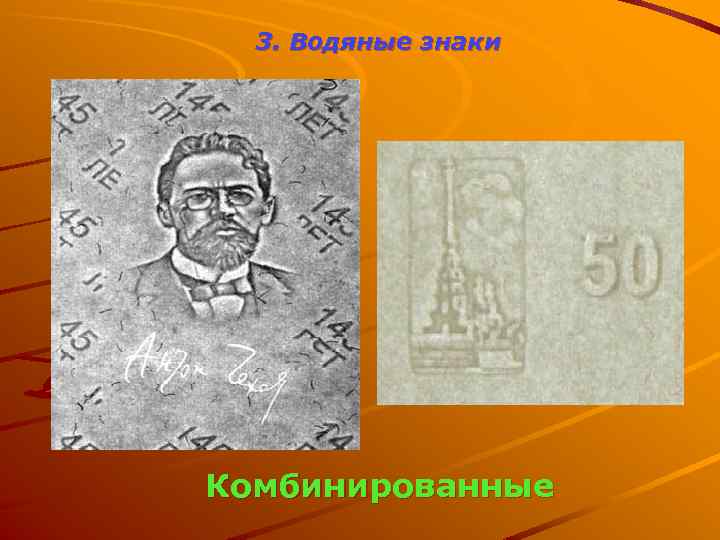

3. Водяные знаки Комбинированные

Имитация водяных знаков

3. Водяные знаки На просвет Тиснение В косопадающих

3. Водяные знаки Тиснение выполняется по готовому увлажнённому листу бумаги. На участках приложенного давления толщина листа бумаги уменьшается, так же уменьшается и его оптическая плотность, но концентрация волокон бумажной массы не изменяется

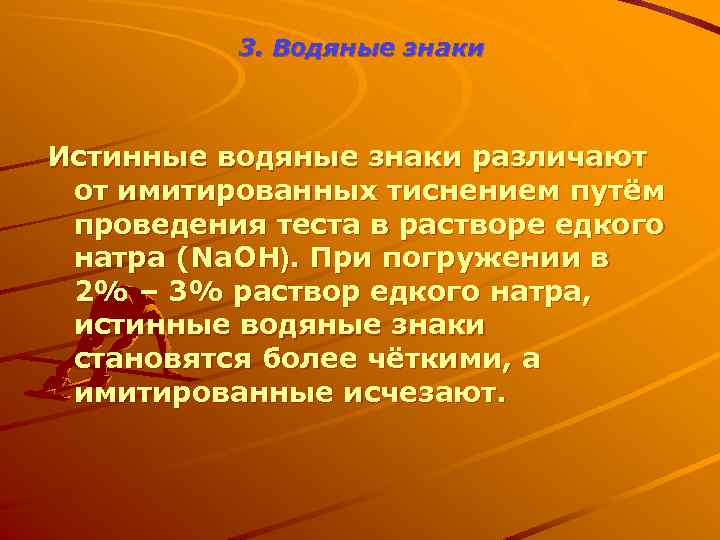

3. Водяные знаки Истинные водяные знаки различают от имитированных тиснением путём проведения теста в растворе едкого натра (Na. OH). При погружении в 2% – 3% раствор едкого натра, истинные водяные знаки становятся более чёткими, а имитированные исчезают.

3. Водяные знаки Имитированный с помощью печатной формы (надпечатка на поверхности листа На просвет бумаги) Истинный

3. Водяные знаки В косопадающих На просвет В УФ Надпечатка на поверхности штриховая

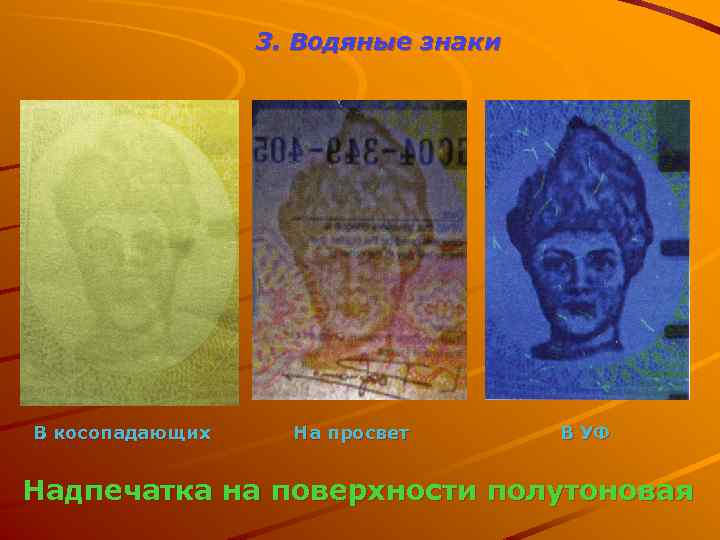

3. Водяные знаки В косопадающих На просвет В УФ Надпечатка на поверхности полутоновая

3. Водяные знаки Надпечатка между слоями бумаги

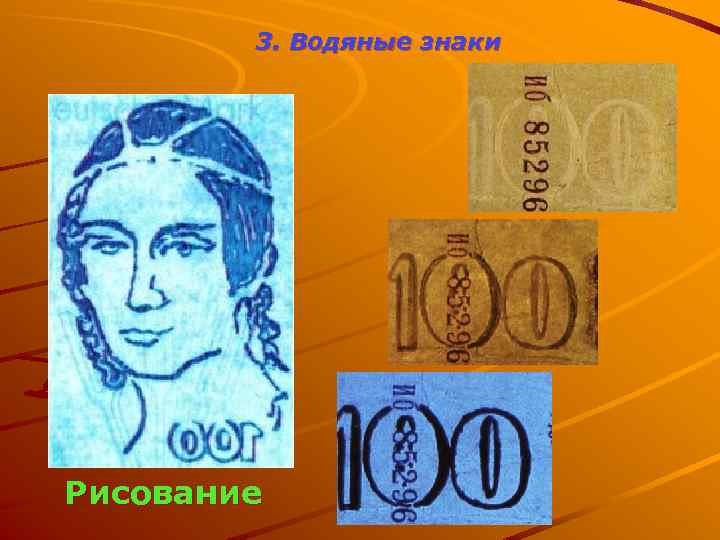

3. Водяные знаки Рисование

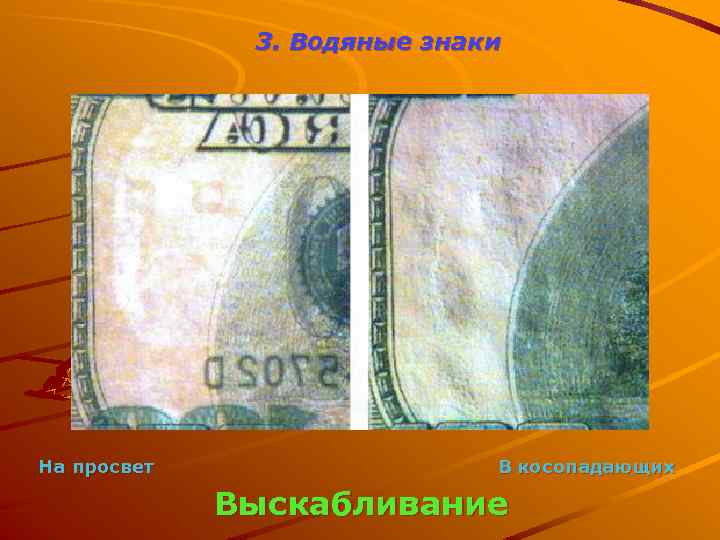

3. Водяные знаки На просвет В косопадающих Выскабливание

Защитные волокна, конфетти и плашки

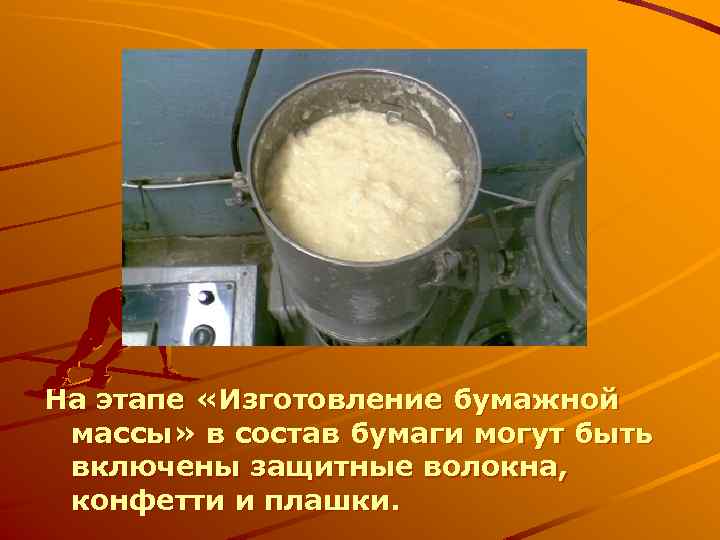

На этапе «Изготовление бумажной массы» в состав бумаги могут быть включены защитные волокна, конфетти и плашки.

Защитные волокна

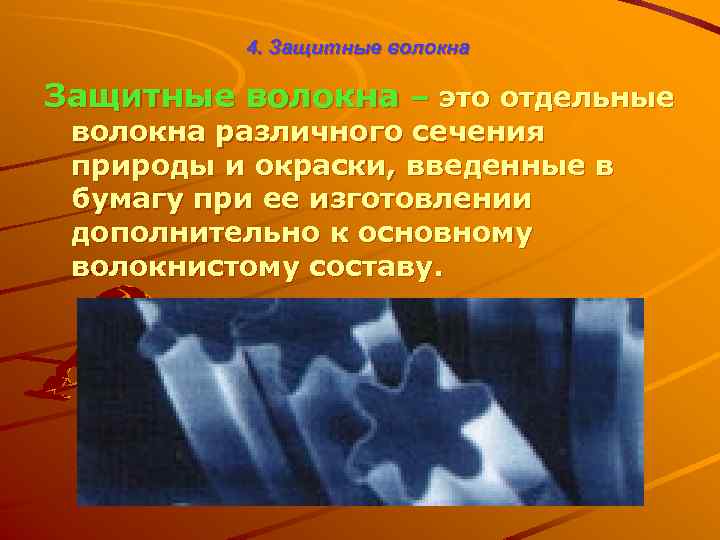

4. Защитные волокна – это отдельные волокна различного сечения природы и окраски, введенные в бумагу при ее изготовлении дополнительно к основному волокнистому составу.

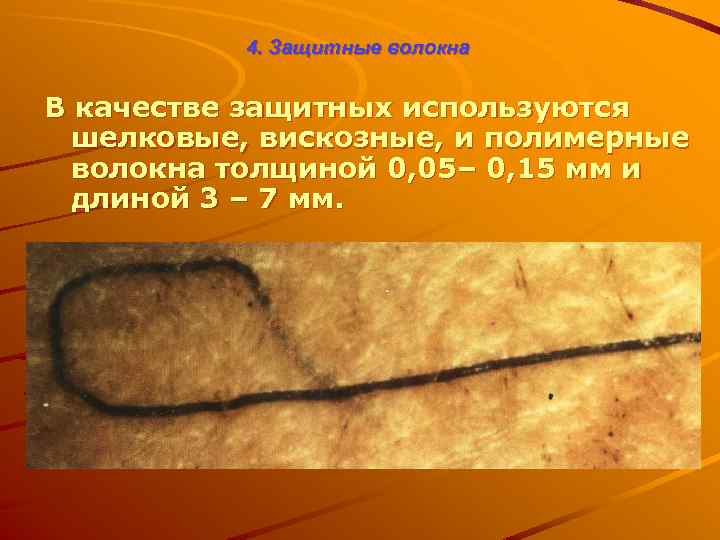

4. Защитные волокна В качестве защитных используются шелковые, вискозные, и полимерные волокна толщиной 0, 05– 0, 15 мм и длиной 3 – 7 мм.

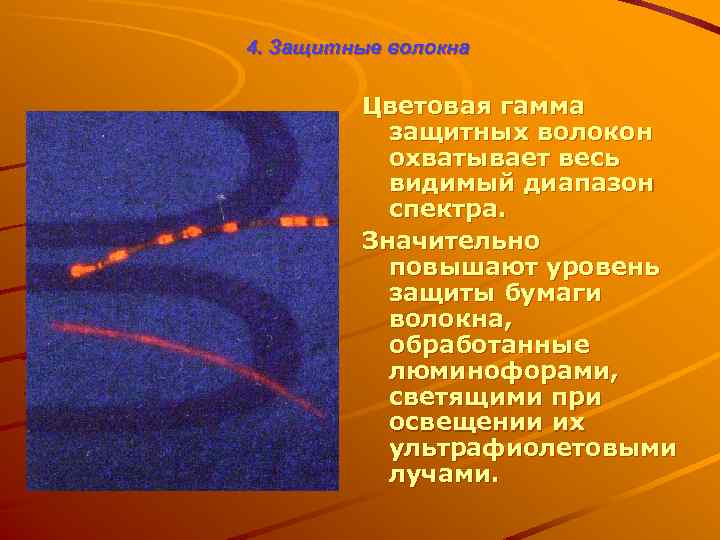

4. Защитные волокна Цветовая гамма защитных волокон охватывает весь видимый диапазон спектра. Значительно повышают уровень защиты бумаги волокна, обработанные люминофорами, светящими при освещении их ультрафиолетовыми лучами.

Имитация защитных волокон

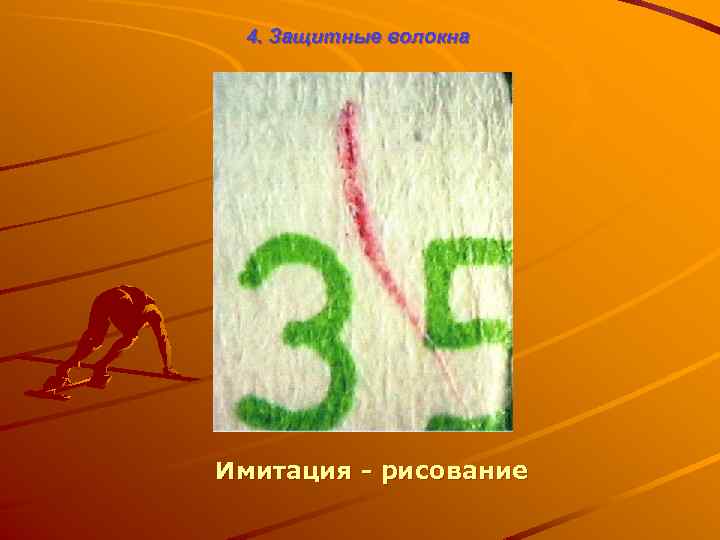

4. Защитные волокна Имитация - рисование

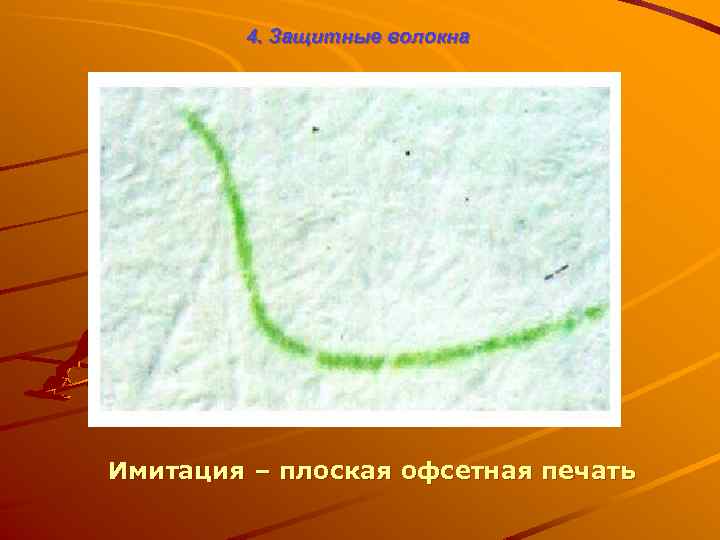

4. Защитные волокна Имитация – плоская офсетная печать

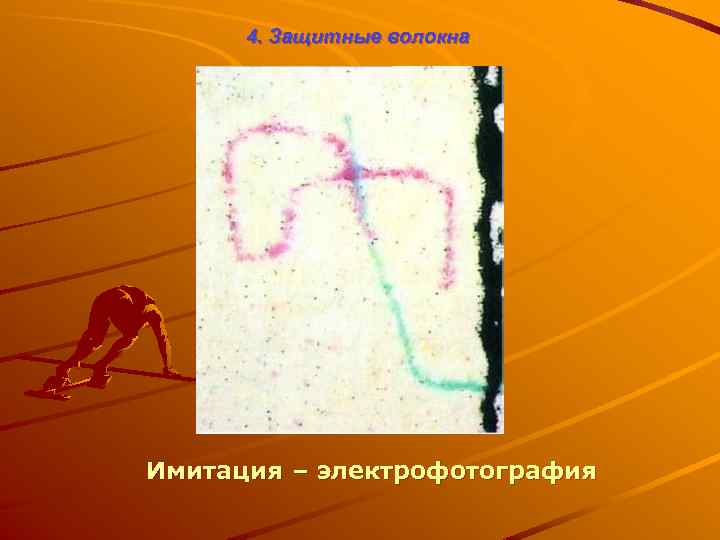

4. Защитные волокна Имитация – электрофотография

4. Защитные волокна Совпадающее расположение имитированных волокон

Защитные конфетти и плашки

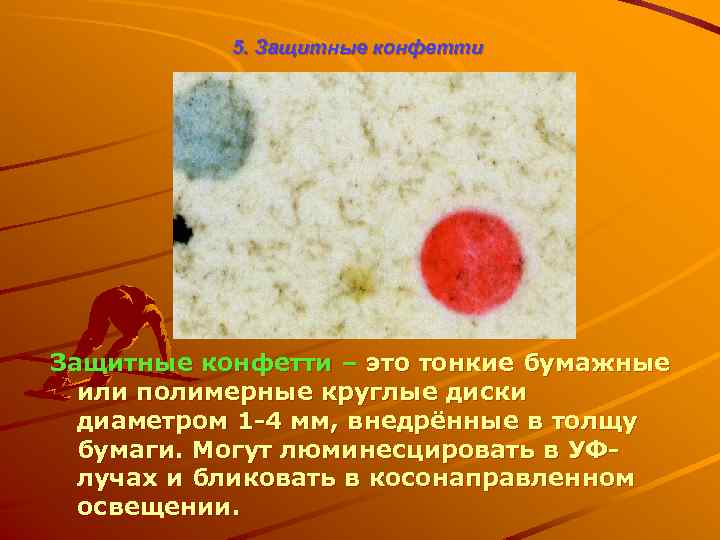

5. Защитные конфетти – это тонкие бумажные или полимерные круглые диски диаметром 1 -4 мм, внедрённые в толщу бумаги. Могут люминесцировать в УФлучах и бликовать в косонаправленном освещении.

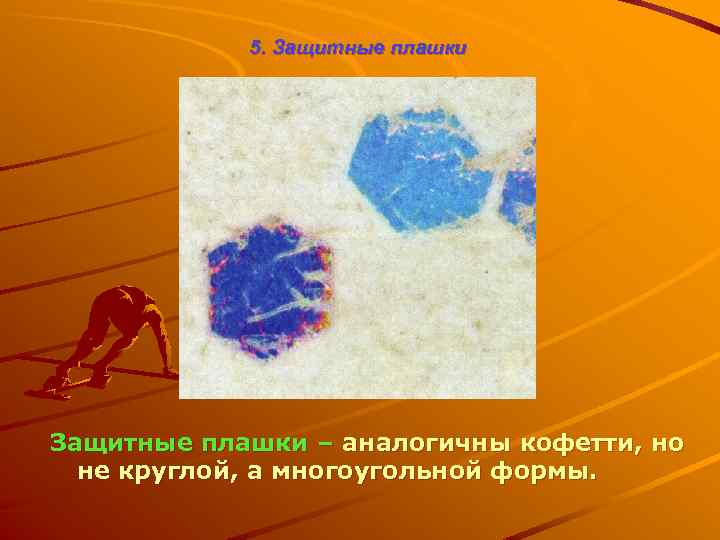

5. Защитные плашки – аналогичны кофетти, но не круглой, а многоугольной формы.

5. Защитные конфетти и плашки имитируются путём надпечатки или рисования.

Защитные нити

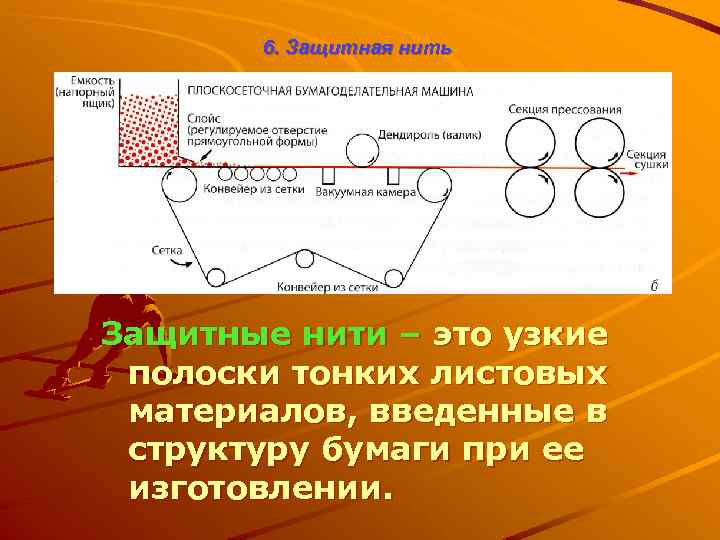

6. Защитная нить Защитные нити – это узкие полоски тонких листовых материалов, введенные в структуру бумаги при ее изготовлении.

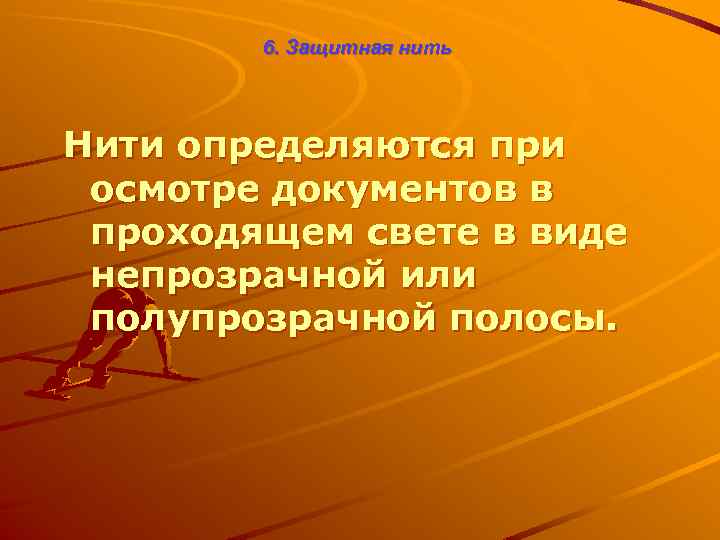

6. Защитная нить Нити определяются при осмотре документов в проходящем свете в виде непрозрачной или полупрозрачной полосы.

6. Защитная нить В качестве нитей используются металлические (фольга) или полимерные полоски шириной от 1 мм и более. В целях повышения защитных свойств на нитях могут быть выполнены микрошрифтом тексты или нитям могут быть приданы люминесцирующие свойства.

Виды защитных нитей

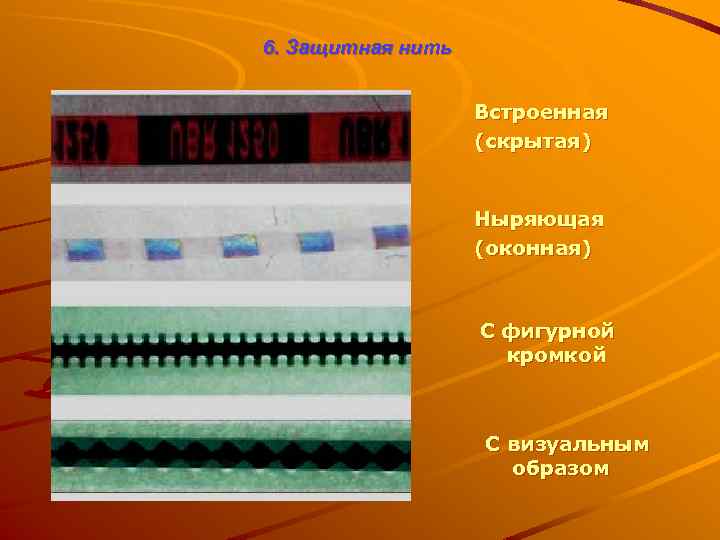

6. Защитная нить Встроенная (скрытая) Ныряющая (оконная) С фигурной кромкой С визуальным образом

6. Защитная нить Сплошная Полупрозрачная с микротекстом Люминесцирующие в УФ

6. Защитная нить Прямое освещение Косопадающее освещение Нити с голографическим эффектом

Имитация защитных нитей

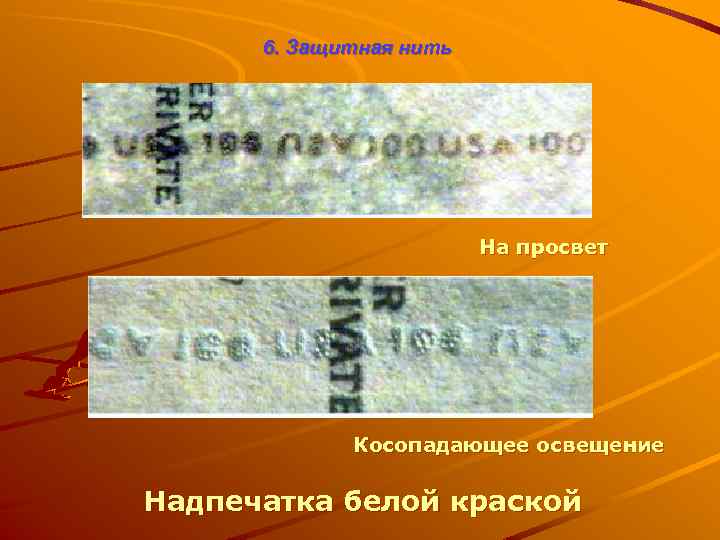

6. Защитная нить На просвет Косопадающее освещение Надпечатка белой краской

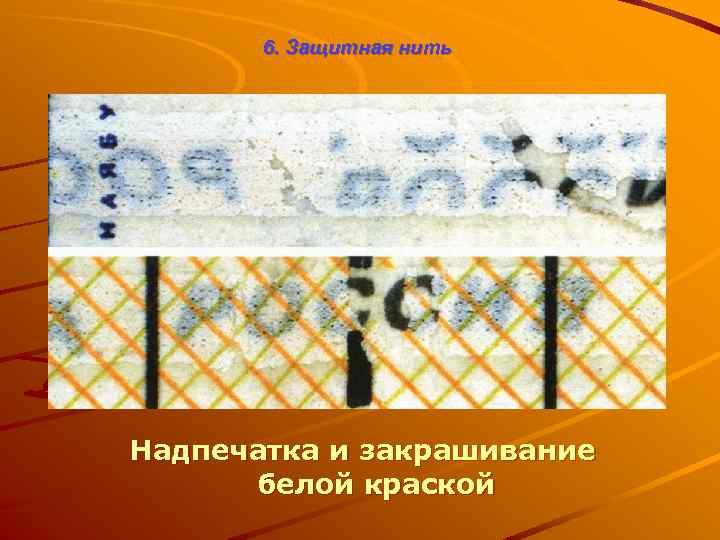

6. Защитная нить Надпечатка и закрашивание белой краской

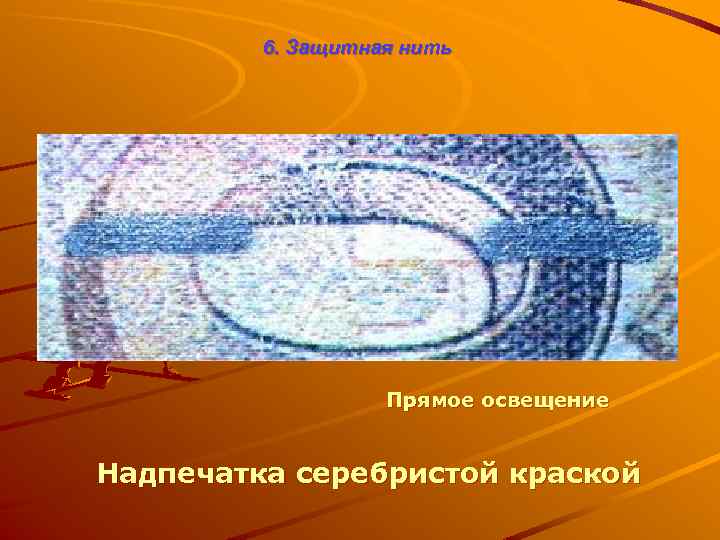

6. Защитная нить Прямое освещение Надпечатка серебристой краской

6. Защитная нить Прямое освещение Тиснение фольгой

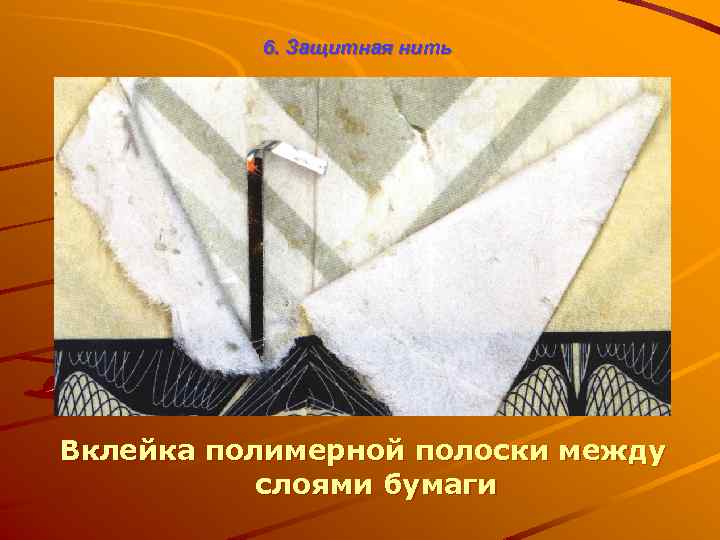

6. Защитная нить Вклейка полимерной полоски между слоями бумаги

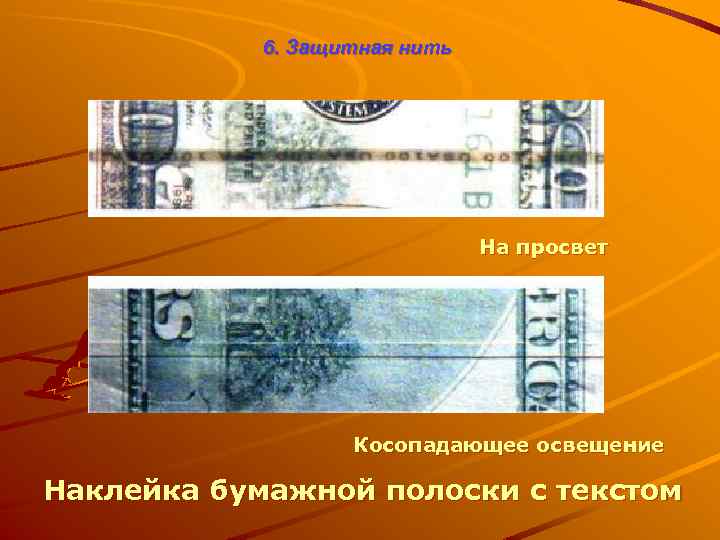

6. Защитная нить На просвет Косопадающее освещение Наклейка бумажной полоски с текстом

2. Защитные свойства красок

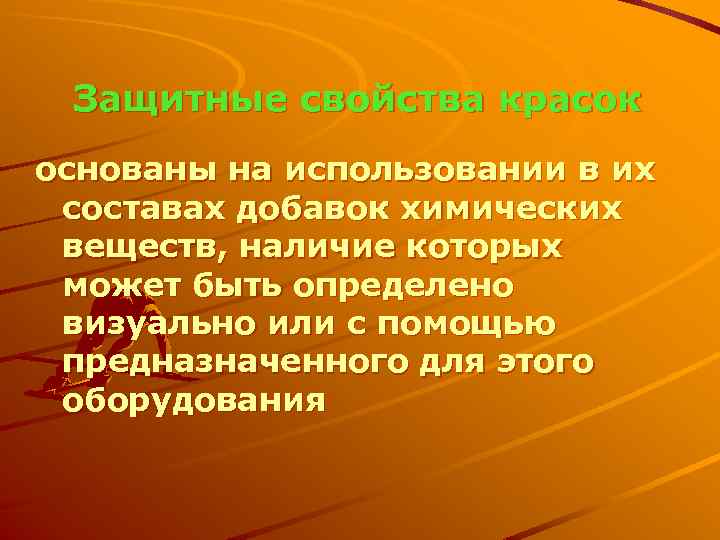

Защитные свойства красок основаны на использовании в их составах добавок химических веществ, наличие которых может быть определено визуально или с помощью предназначенного для этого оборудования

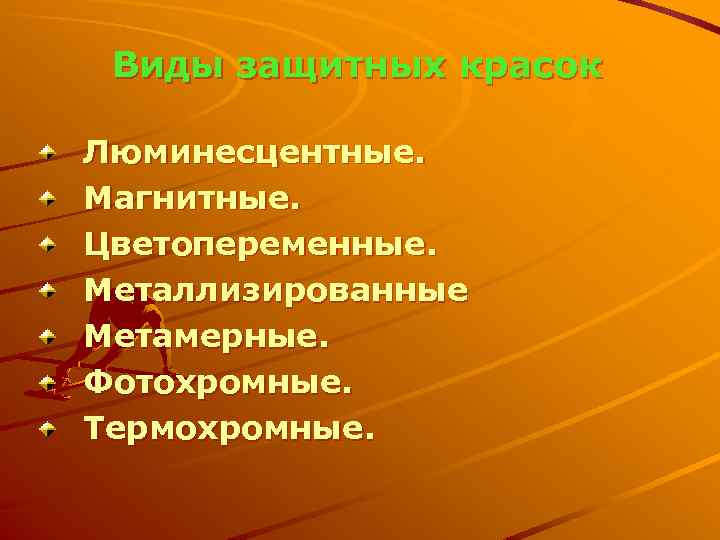

Виды защитных красок Люминесцентные. Магнитные. Цветопеременные. Металлизированные Метамерные. Фотохромные. Термохромные.

1. Люминофоры Люминесцентные краски при освещении УФ-лучами способны люминесцировать в видимой области спектра разнообразным цветом.

Магнитные краски Содержат магнитный пигмент, который обуславливает их магнитные свойства.

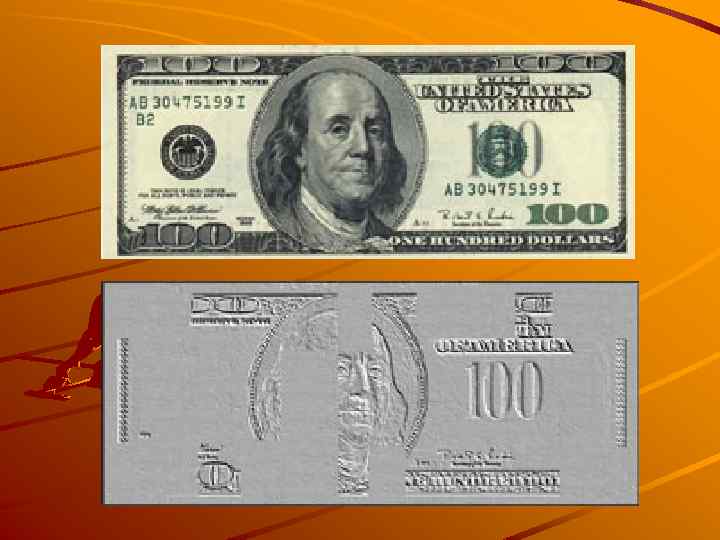

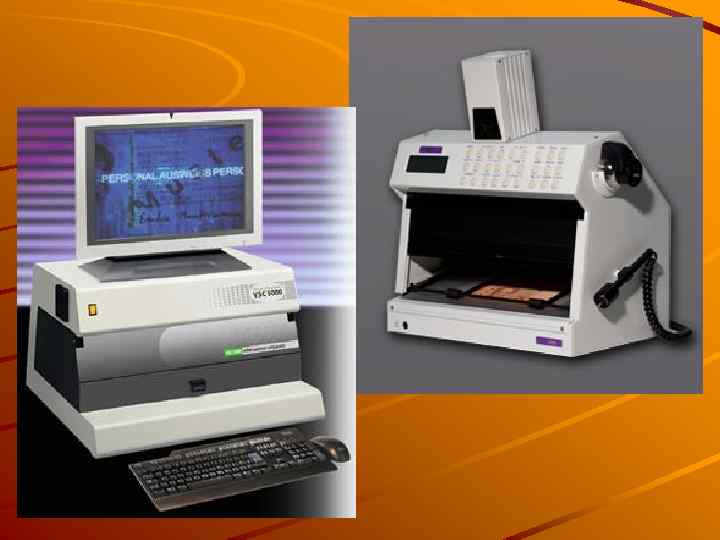

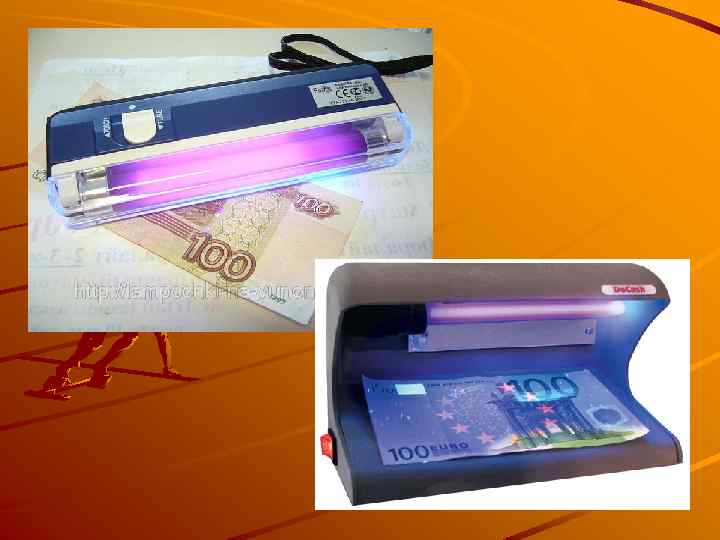

Диагностика наличия магнитного пигмента и топография его распределения осуществляется с помощью предназначенного для этого оборудования.

Цветопеременные краски Способны изменять цвет при перемене угла освещения.

OVI- эффект ( «овиай» - от английского Optically Variable Ink).

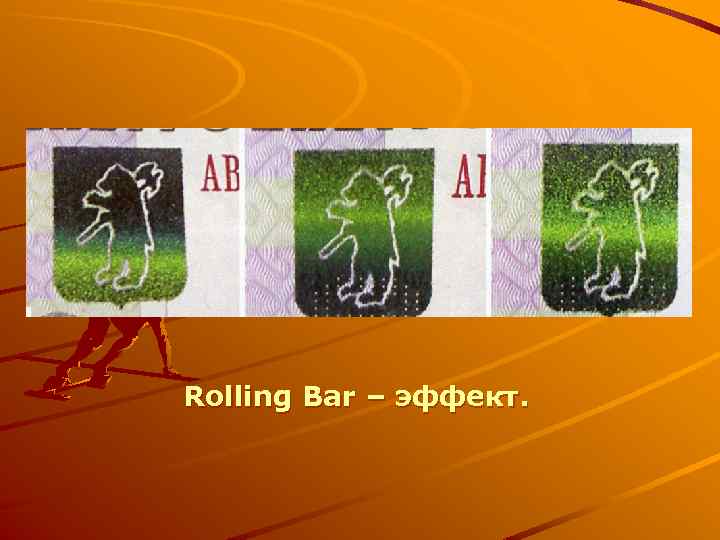

Rolling Bar – эффект.

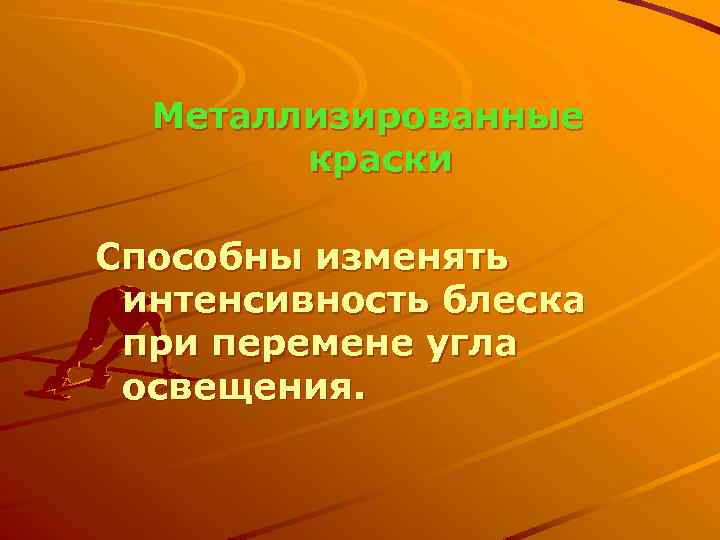

Металлизированные краски Способны изменять интенсивность блеска при перемене угла освещения.

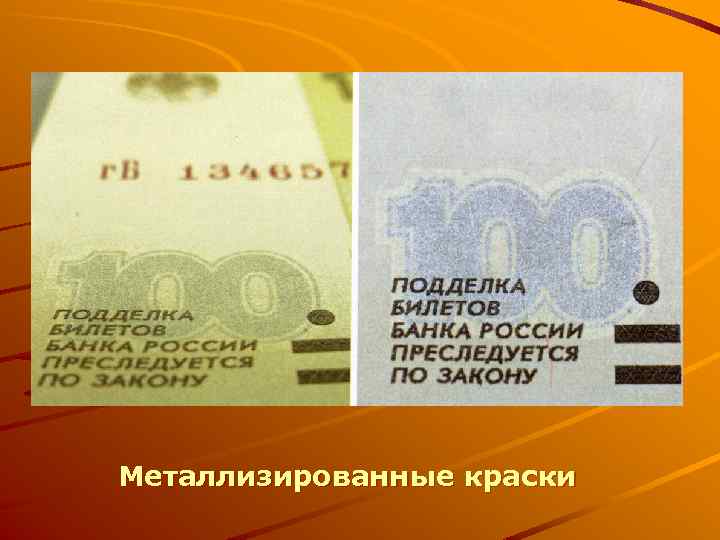

Металлизированные краски

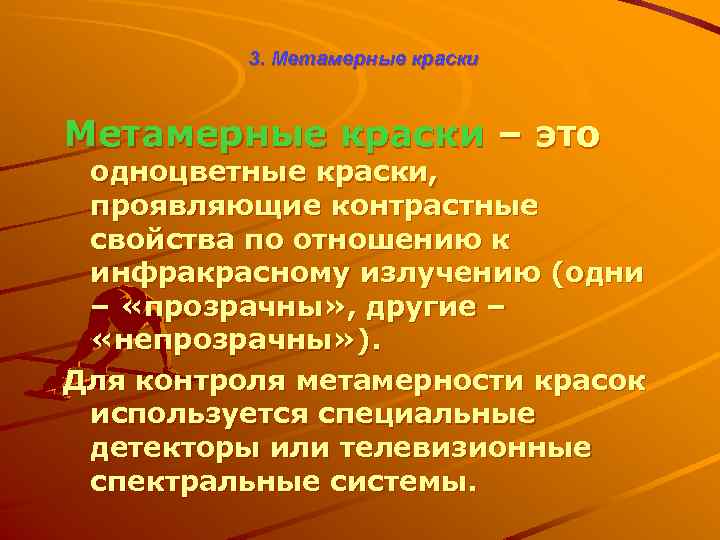

3. Метамерные краски – это одноцветные краски, проявляющие контрастные свойства по отношению к инфракрасному излучению (одни – «прозрачны» , другие – «непрозрачны» ). Для контроля метамерности красок используется специальные детекторы или телевизионные спектральные системы.

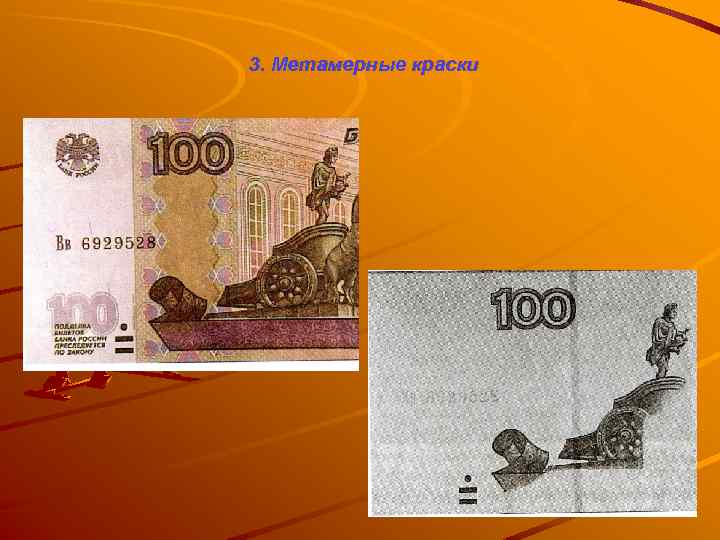

3. Метамерные краски

Фотохромные краски Способны визуализироваться при их освещении УФлучами.

Фотохромные краски

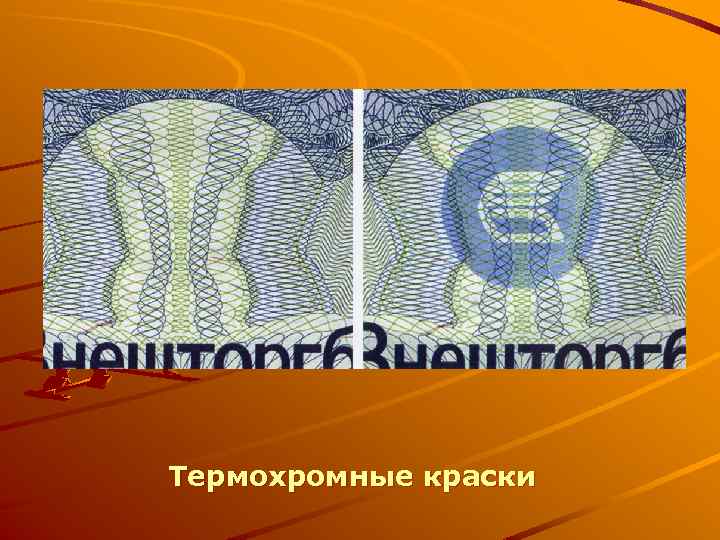

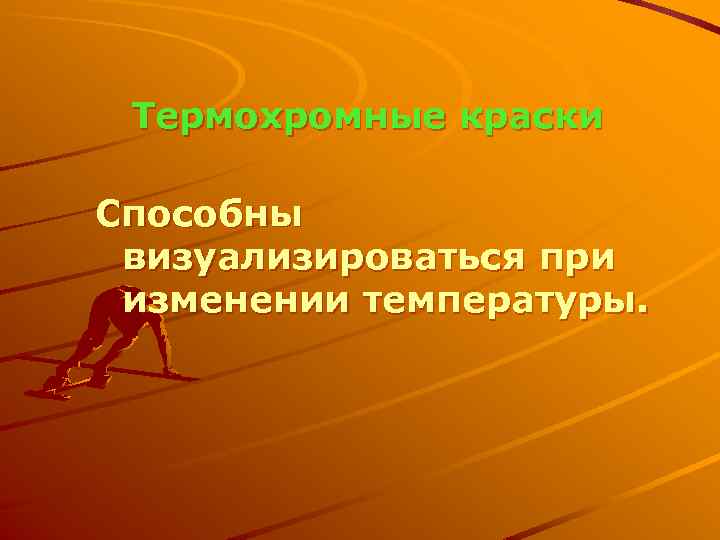

Термохромные краски Способны визуализироваться при изменении температуры.

Термохромные краски

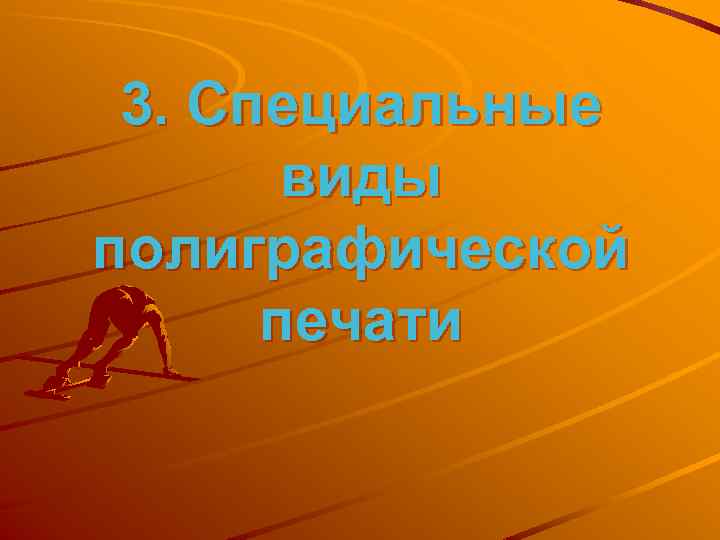

3. Специальные виды полиграфической печати

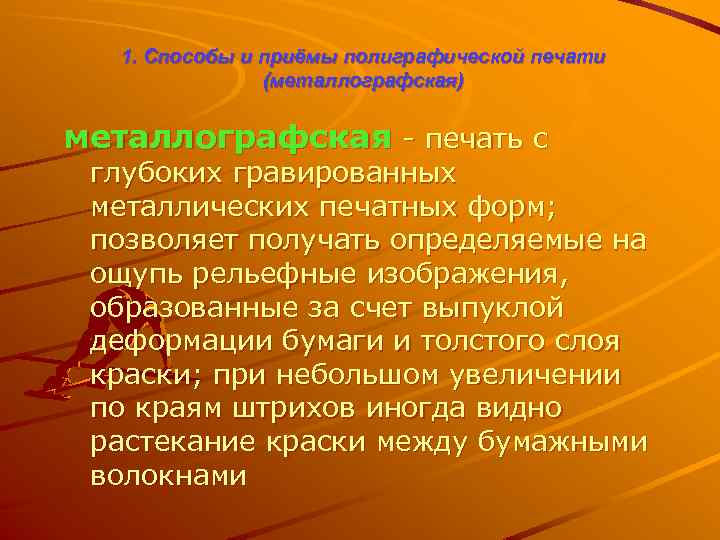

1. Способы и приёмы полиграфической печати (металлографская) металлографская - печать с глубоких гравированных металлических печатных форм; позволяет получать определяемые на ощупь рельефные изображения, образованные за счет выпуклой деформации бумаги и толстого слоя краски; при небольшом увеличении по краям штрихов иногда видно растекание краски между бумажными волокнами

1. Способы и приёмы полиграфической печати (металлографская)

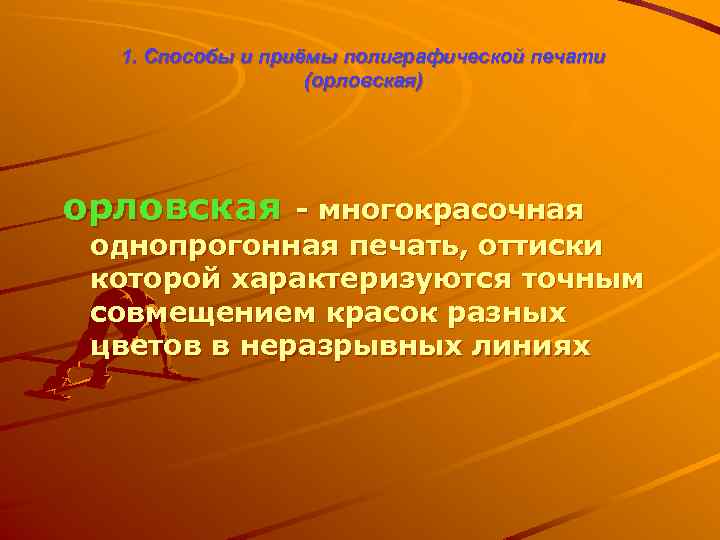

1. Способы и приёмы полиграфической печати (орловская) орловская - многокрасочная однопрогонная печать, оттиски которой характеризуются точным совмещением красок разных цветов в неразрывных линиях

1. Способы и приёмы полиграфической печати (орловская)

1. Способы и приёмы полиграфической печати (орловская)

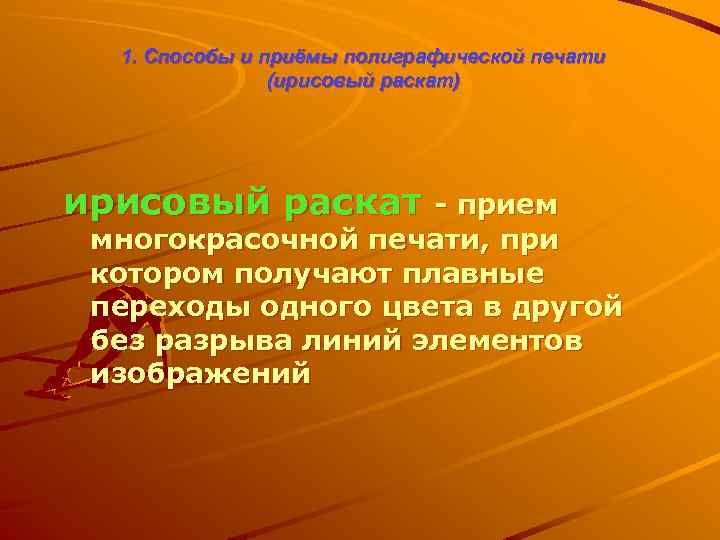

1. Способы и приёмы полиграфической печати (ирисовый раскат) ирисовый раскат - прием многокрасочной печати, при котором получают плавные переходы одного цвета в другой без разрыва линий элементов изображений

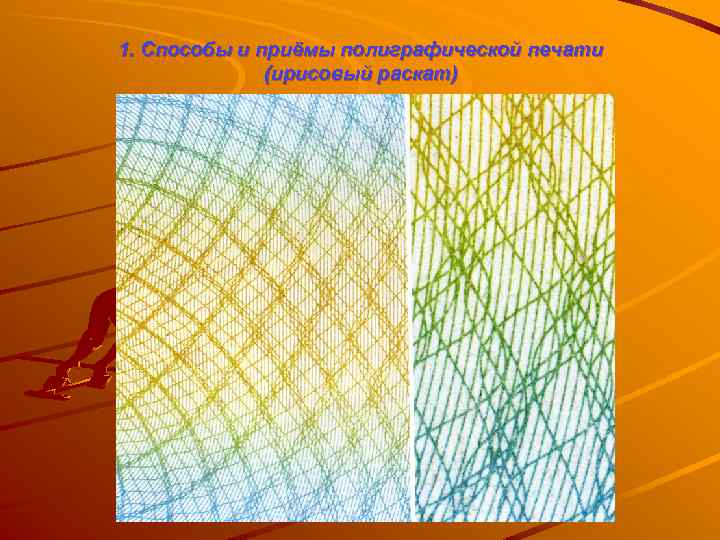

1. Способы и приёмы полиграфической печати (ирисовый раскат)

4. Графические элементы защиты

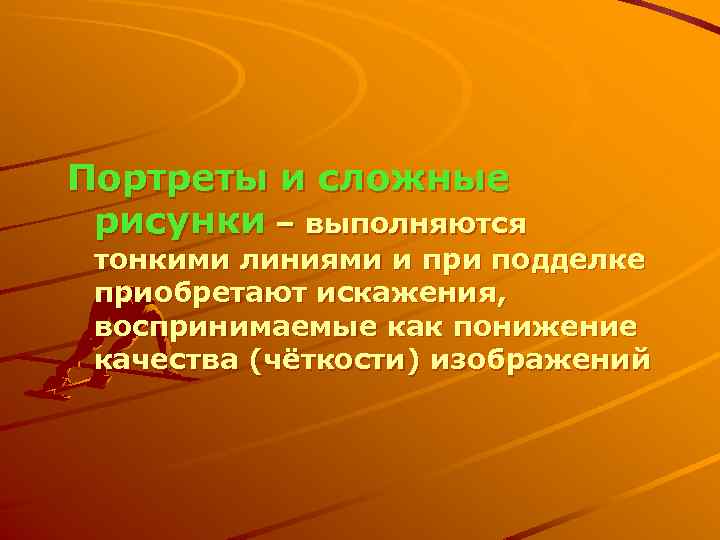

Портреты и сложные рисунки – выполняются тонкими линиями и при подделке приобретают искажения, воспринимаемые как понижение качества (чёткости) изображений

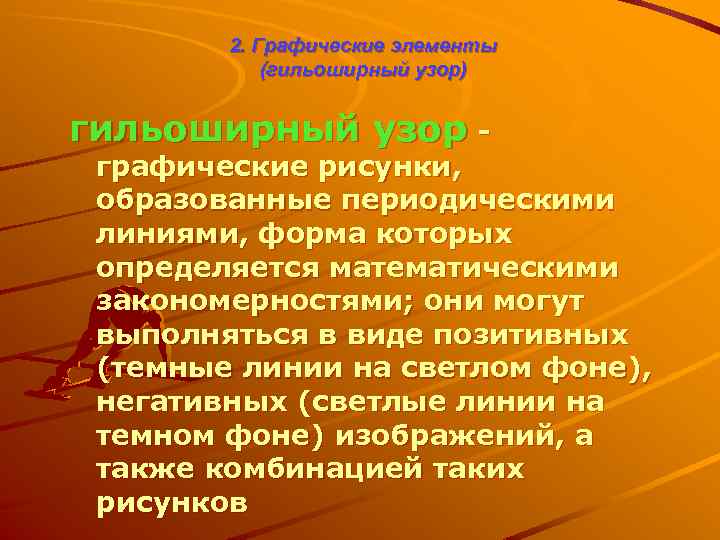

2. Графические элементы (гильоширный узор) гильоширный узор - графические рисунки, образованные периодическими линиями, форма которых определяется математическими закономерностями; они могут выполняться в виде позитивных (темные линии на светлом фоне), негативных (светлые линии на темном фоне) изображений, а также комбинацией таких рисунков

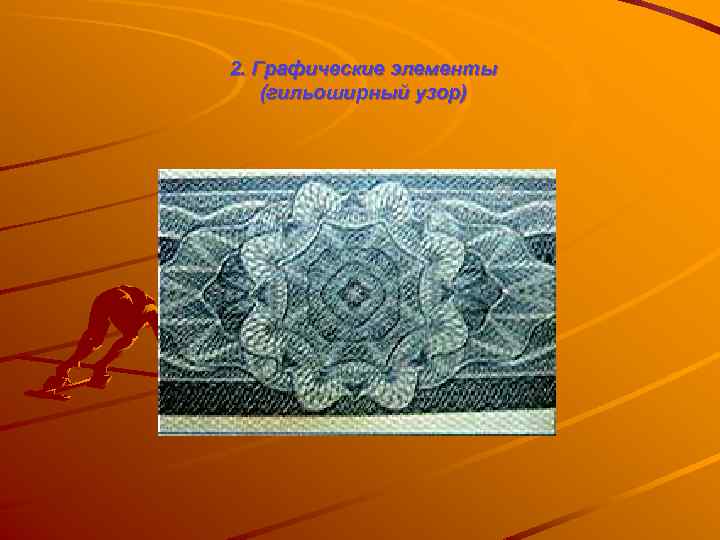

2. Графические элементы (гильоширный узор)

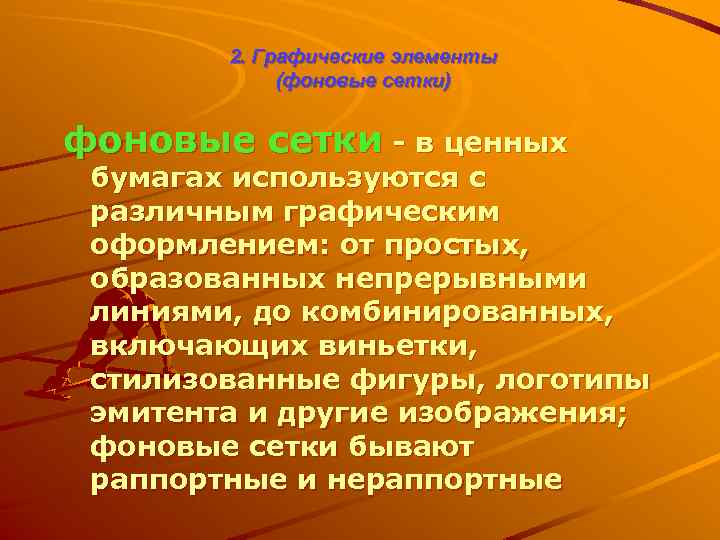

2. Графические элементы (фоновые сетки) фоновые сетки - в ценных бумагах используются с различным графическим оформлением: от простых, образованных непрерывными линиями, до комбинированных, включающих виньетки, стилизованные фигуры, логотипы эмитента и другие изображения; фоновые сетки бывают раппортные и нераппортные

2. Графические элементы (фоновые сетки) Раппортные сетки - состоят из узоров в виде одинаковых повторяющихся элементов орнамента

2. Графические элементы (фоновые сетки) нераппортные сетки - состоят из неповторяющихся по форме и рисунку элементов орнамента

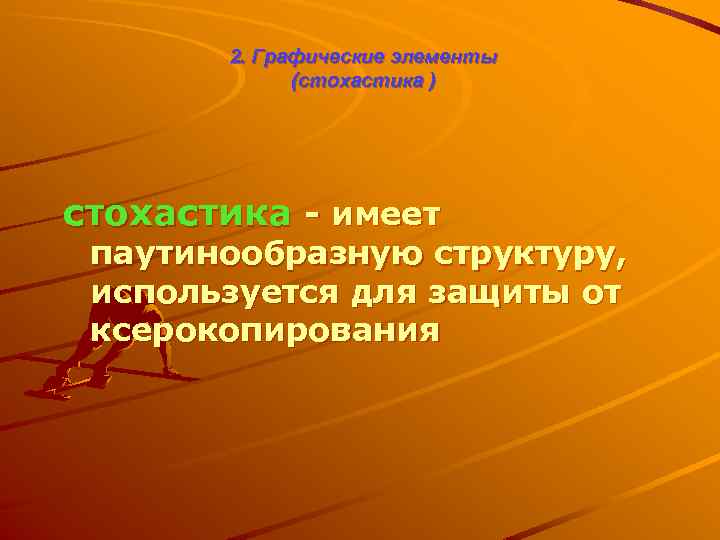

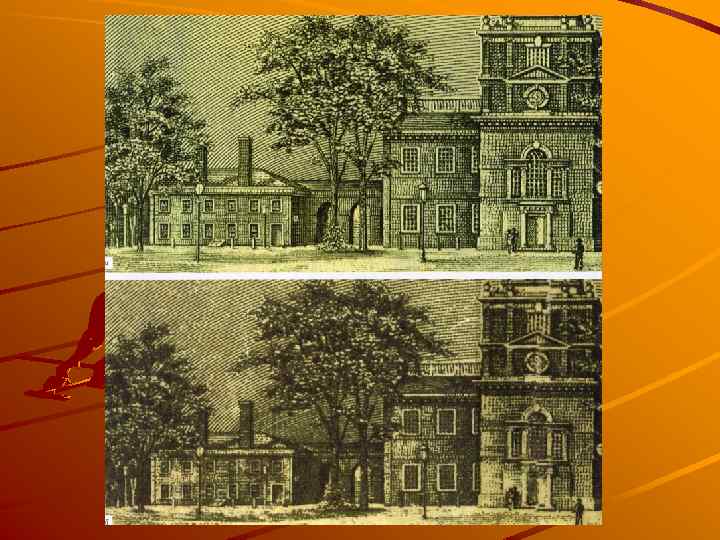

2. Графические элементы (стохастика ) стохастика - имеет паутинообразную структуру, используется для защиты от ксерокопирования

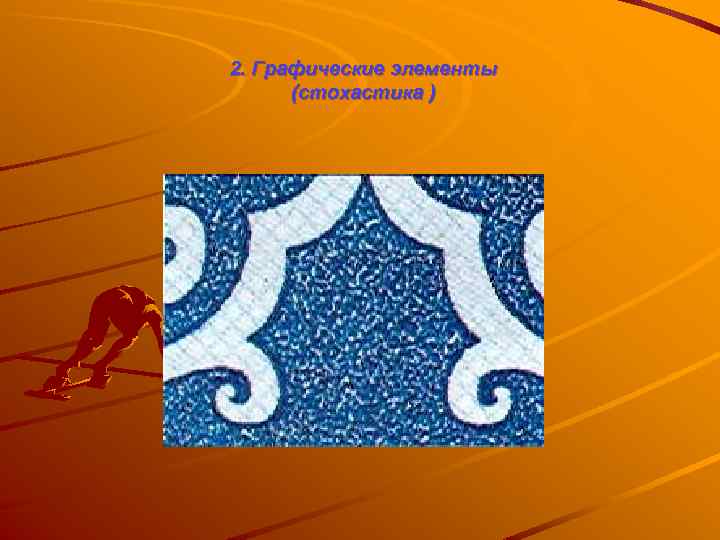

2. Графические элементы (стохастика )

2. Графические элементы (графические ловушки) графические «ловушки» - препятствуют копированию представляют собой гильоширные розетки с очень тонкими линиями, имеющими плотную «упаковку» и растровую разбивку, в качестве графических «ловушек» используются также точечные растры переменной плотности

2. Графические элементы (графические ловушки)

3. Микропечать - это элемент графической защиты, представляющий собой изображения очень малых размеров (менее 0, 3 мм)

3. Микропечать на ценных бумагах микропечать чаще всего присутствует в виде микротекстов, которые образуют линейные графические элементы или фоновые изображения

3. Микропечать

2. Совмещающиеся изображения При просмотре документа на просвет отдельные элементы изображения точно совмещаются в одно целое

2. Совмещающиеся изображения

5. Кипп – эффект Кипп-эффект – это скрытые изображения, выявляемые при изменении ориентации ценной бумаги по отношению к наблюдателю и источнику света; наносятся способом металлографской печати

5. Кипп – эффект

5. Дополнительные элементы защиты

Кинеграммы

6. Кинеграммы и голограммы – это прочно скрепленные с подложкой документа металлизированные плёнки с радужными изображениями

6. Кинеграммы Эффекты кинеграммы и голограммы основаны на использовании физического свойства дифракции света

6. Кинеграммы При освещении кинеграммы видимым светом под различными углами, содержание её реквизитов изменяется.

6. Кинеграммы При освещении кинеграммы видимым светом под различными углами, содержание её реквизитов изменяется.

6. Кинеграммы При освещении голограммы видимым светом под различными углами, её реквизиты приобретают объёмный характер.

6. Кинеграммы и голограммы скрепляются с поверхностью подложки документа с помощью клеящих веществ, обладающих высокими адгезионными свойствами. Попытки отделить эти элементы от подложки приводят к их разрушению.

6. Кинеграммы

4. Бескрасочное тиснение - это бесцветное рельефное изображение, нанесенное на окрашенный или незапечатанный участок бланка ценной бумаги; наблюдается в косопадающем отраженном свете и определяется на ощупь

4. Бескрасочное тиснение

6. Тиснение фольгой – это микрорельефное изображение, выполненное с помощью припрессованной к бумаге металлической пленки (фольги)

6. Тиснение фольгой

7. Микроперфорация – это защитный элемент из множества сквозных микроотверстий в бумажной основе бланка документа, образующих изображение, наблюдаемое в проходящем свете

7. Микроперфорация

7. Скрытый муаровый узор При изменении угла зрения на определённых участках документа возникает муаровое изображение, образованное чередующимися радужными полосами

7. Скрытый муаровый узор Фильм 03
