СРЕДСТВА ВЫВОДА ИНФОРМАЦИИ Лазерные и струйные принтеры классификация

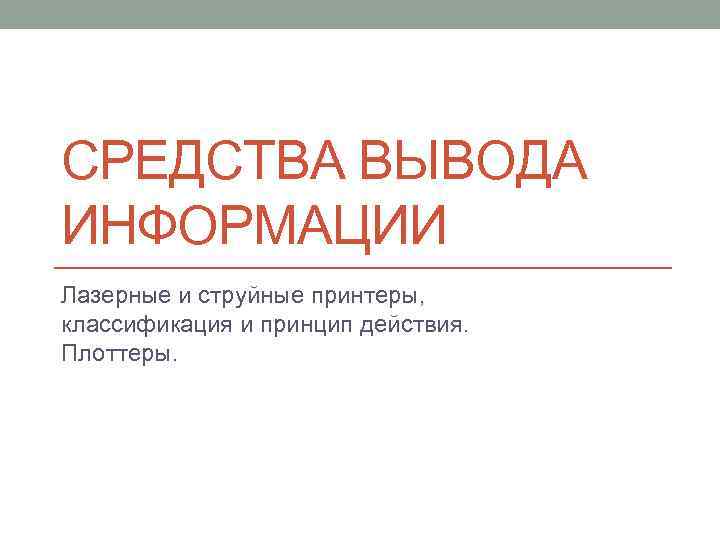

СРЕДСТВА ВЫВОДА ИНФОРМАЦИИ Лазерные и струйные принтеры, классификация и принцип действия. Плоттеры.

Лазерный принтер

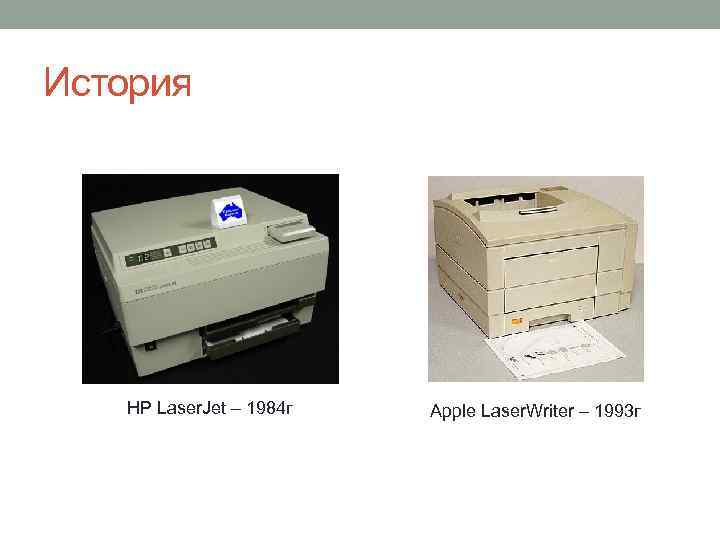

История HP Laser. Jet – 1984 г Apple Laser. Writer – 1993 г

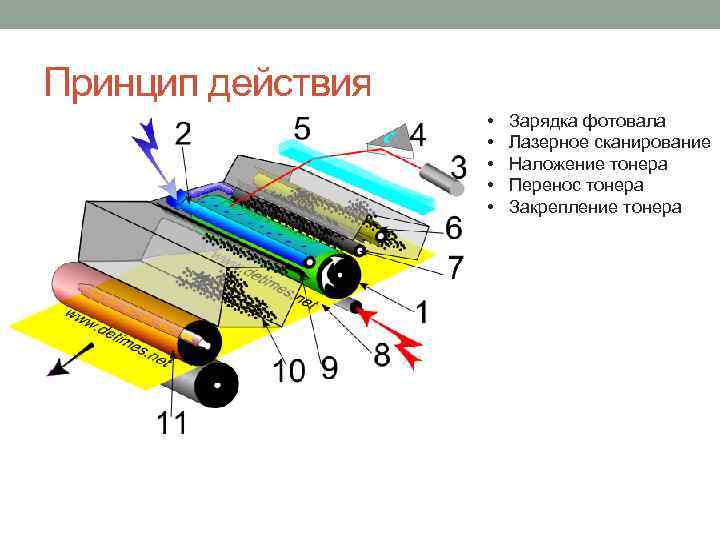

Принцип действия • • • Зарядка фотовала Лазерное сканирование Наложение тонера Перенос тонера Закрепление тонера

Преимущества • Высокое разрешение (до 9600 x 1200 точек на дюйм) • Высокая скорость печати • Качественные цветные отпечатки • Экономичность • Стойкие, четкие отпечатки. «Не боятся» влажности

Недостатки • Выделение озона • Высокое энергопотребление • Низкое качество полутоновых отпечатков • Стоимость • Невозможность копирования цветных денежных знаков, документов и др.

Струйный принтер

Картридж струйного принтера • Пьезоэлектрическая печать • Термическая печать

Пьезоэлектрическая печать

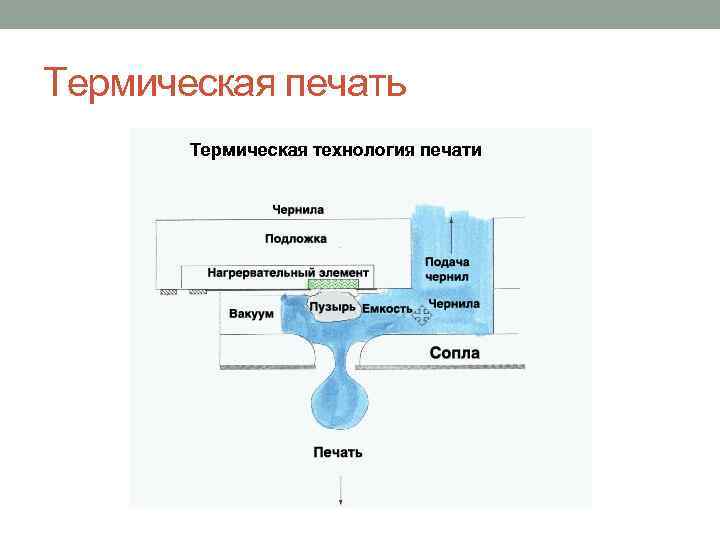

Термическая печать

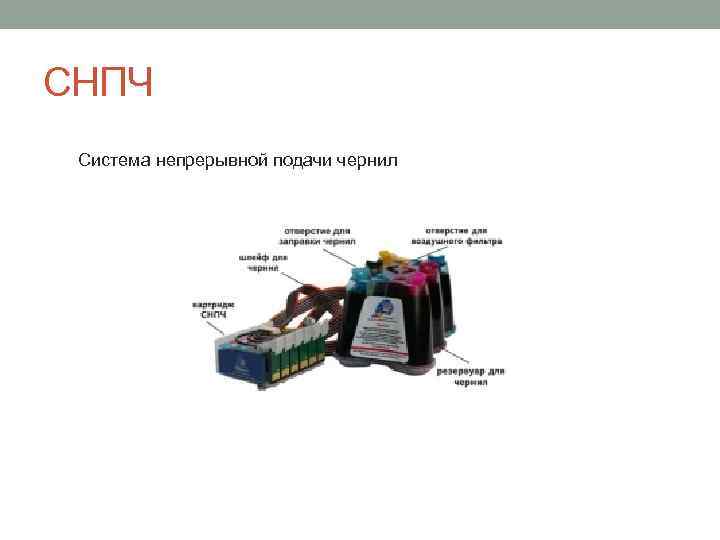

СНПЧ Система непрерывной подачи чернил

Достоинства струйных принтеров • Невысокая стоимость струйных принтеров, которая стала еще ниже в последнее время; • Огромное разнообразие струйных печатных устройств по их габаритным размерам. В зависимости от назначения и требуемой функциональности на современном рынке можно приобрести очень компактные струйные принтеры или печатные устройства значительных размеров, обладающие большими возможностями и позволяющие получать лучшее качество печати, в том числе изображений большего формата; • Высокое качество печати цветных изображений.

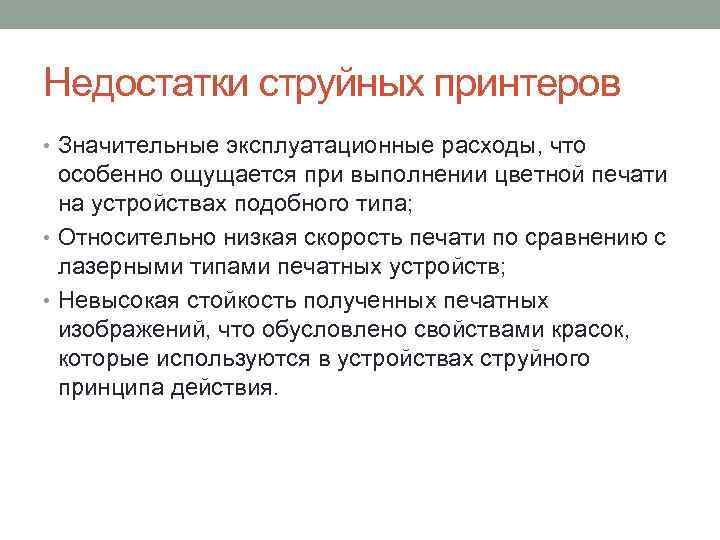

Недостатки струйных принтеров • Значительные эксплуатационные расходы, что особенно ощущается при выполнении цветной печати на устройствах подобного типа; • Относительно низкая скорость печати по сравнению с лазерными типами печатных устройств; • Невысокая стойкость полученных печатных изображений, что обусловлено свойствами красок, которые используются в устройствах струйного принципа действия.

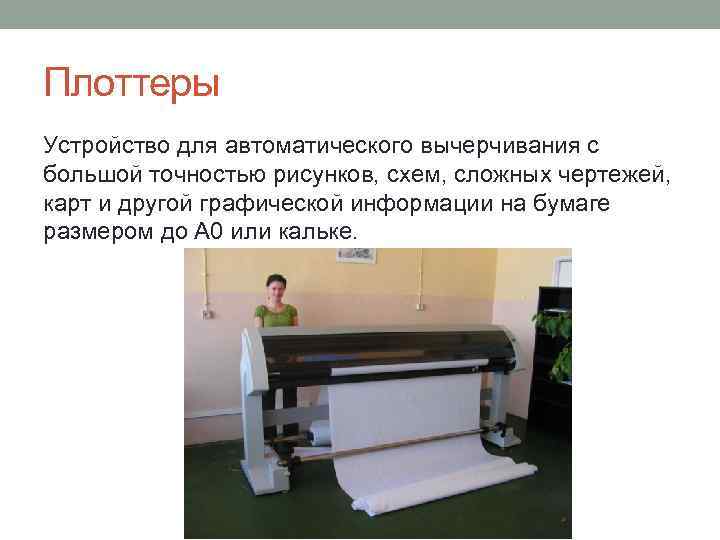

Плоттеры Устройство для автоматического вычерчивания с большой точностью рисунков, схем, сложных чертежей, карт и другой графической информации на бумаге размером до A 0 или кальке.

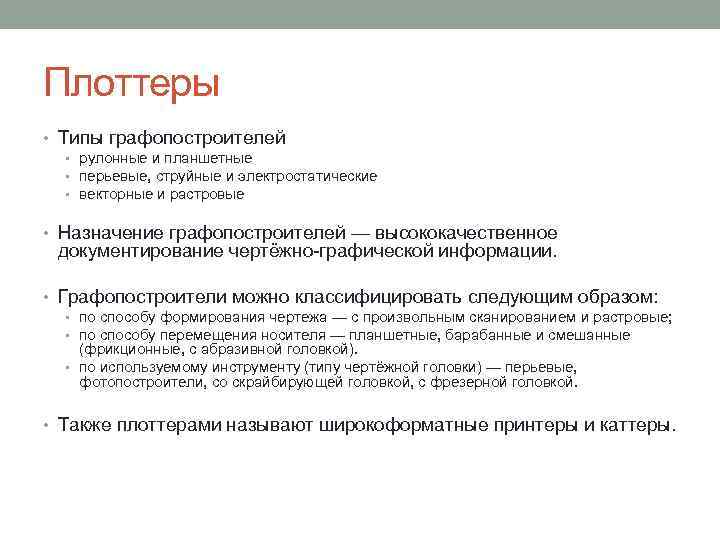

Плоттеры • Типы графопостроителей • рулонные и планшетные • перьевые, струйные и электростатические • векторные и растровые • Назначение графопостроителей — высококачественное документирование чертёжно-графической информации. • Графопостроители можно классифицировать следующим образом: • по способу формирования чертежа — с произвольным сканированием и растровые; • по способу перемещения носителя — планшетные, барабанные и смешанные (фрикционные, с абразивной головкой). • по используемому инструменту (типу чертёжной головки) — перьевые, фотопостроители, со скрайбирующей головкой, с фрезерной головкой. • Также плоттерами называют широкоформатные принтеры и каттеры.

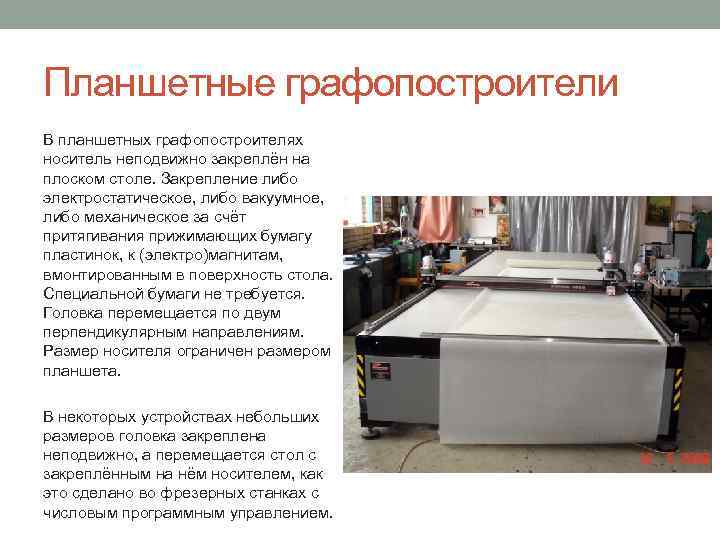

Планшетные графопостроители В планшетных графопостроителях носитель неподвижно закреплён на плоском столе. Закрепление либо электростатическое, либо вакуумное, либо механическое за счёт притягивания прижимающих бумагу пластинок, к (электро)магнитам, вмонтированным в поверхность стола. Специальной бумаги не требуется. Головка перемещается по двум перпендикулярным направлениям. Размер носителя ограничен размером планшета. В некоторых устройствах небольших размеров головка закреплена неподвижно, а перемещается стол с закреплённым на нём носителем, как это сделано во фрезерных станках с числовым программным управлением.

Графопостроители с перемещающимся носителем Плоттеры с перемещающимся носителем в свою очередь подразделяются на: барабанные, в которых носитель фиксированного размера укреплен на вращающемся барабане, и рулонные, в которых носитель (в принципе неограниченного по длине размера) перемещается в прямом и обратном направлении с помощью подающих роликов (см. рис. 2). В плоттерах с перемещающимся носителем пишущий блок перемещается только в одном направлении, а процесс рисования обеспечивается одновременным перемещением пишущего блока и носителя.

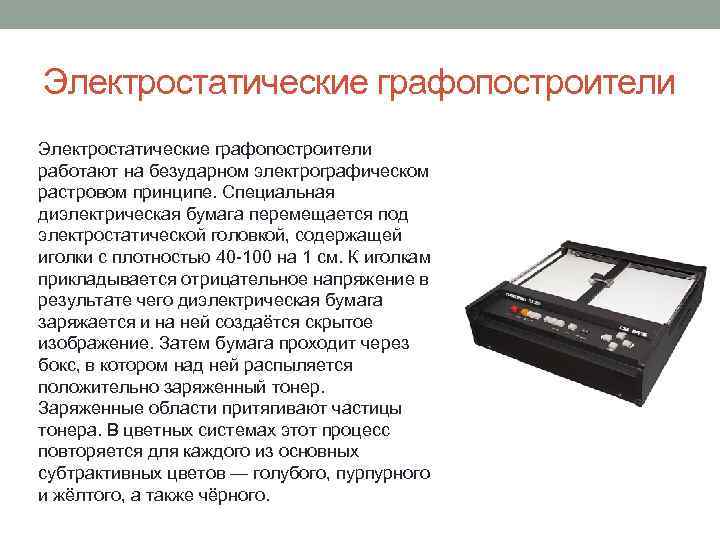

Электростатические графопостроители работают на безударном электрографическом растровом принципе. Специальная диэлектрическая бумага перемещается под электростатической головкой, содержащей иголки с плотностью 40 -100 на 1 см. К иголкам прикладывается отрицательное напряжение в результате чего диэлектрическая бумага заряжается и на ней создаётся скрытое изображение. Затем бумага проходит через бокс, в котором над ней распыляется положительно заряженный тонер. Заряженные области притягивают частицы тонера. В цветных системах этот процесс повторяется для каждого из основных субтрактивных цветов — голубого, пурпурного и жёлтого, а также чёрного.
