СРЕДСТВА РАДИАЦИОННОЙ ХИМИЧЕСКОЙ И БИОЛОГИЧЕСКОЙ РАЗВЕДКИ ДОЗИМЕТРИЧЕСКОГО И

СРЕДСТВА РАДИАЦИОННОЙ, ХИМИЧЕСКОЙ И БИОЛОГИЧЕСКОЙ РАЗВЕДКИ, ДОЗИМЕТРИЧЕСКОГО И ХИМИЧЕСКОГО КОНТРОЛЯ

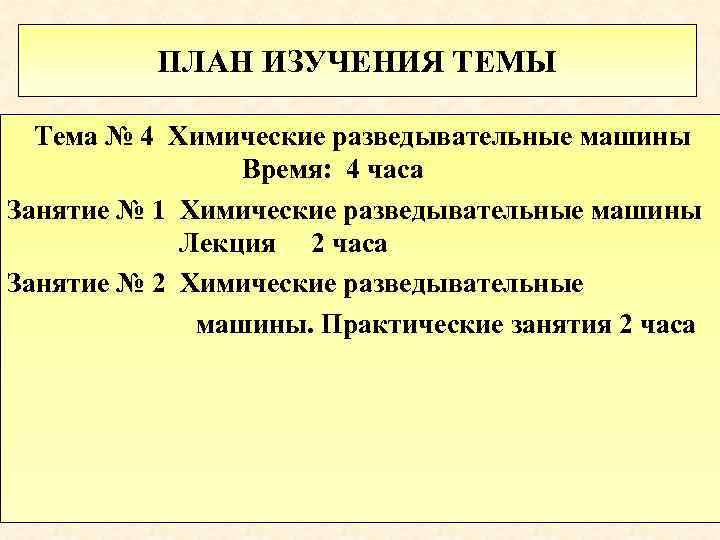

ПЛАН ИЗУЧЕНИЯ ТЕМЫ Тема № 4 Химические разведывательные машины Время: 4 часа Занятие № 1 Химические разведывательные машины Лекция 2 часа Занятие № 2 Химические разведывательные машины. Практические занятия 2 часа

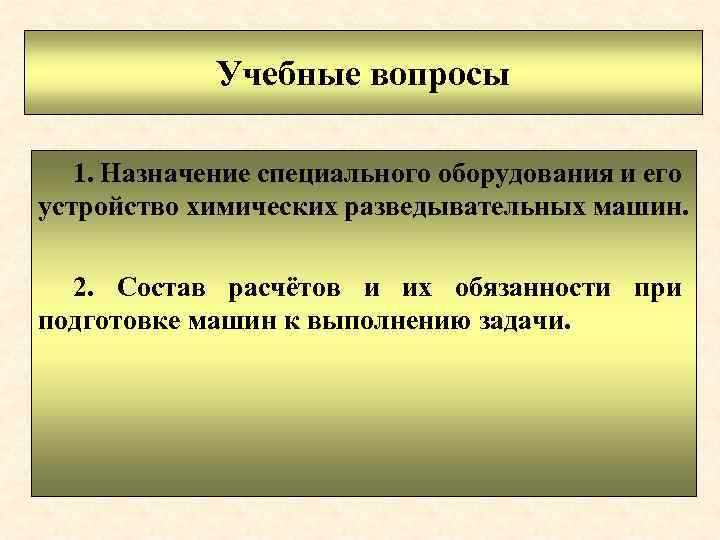

Учебные вопросы 1. Назначение специального оборудования и его устройство химических разведывательных машин. 2. Состав расчётов и их обязанности при подготовке машин к выполнению задачи.

I. Учебный вопрос Назначение, устройство специального оборудования химических разведывательных машин

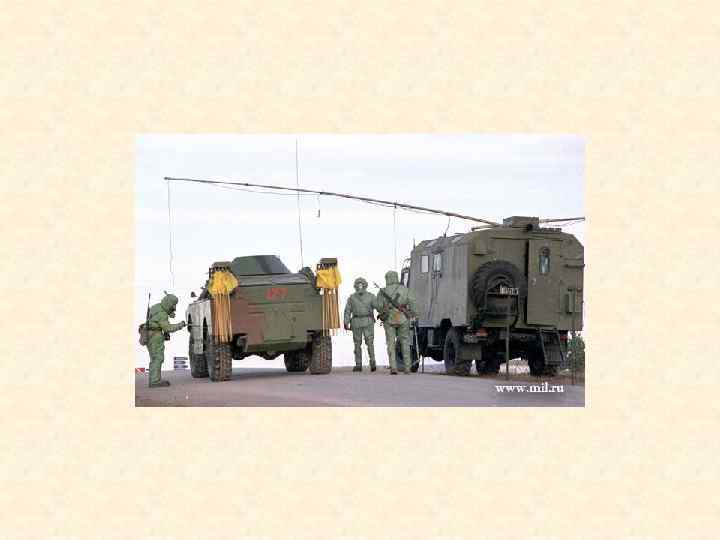

Химические разведывательные машины УАЗ - 469 рх БРДМ - 2 рхб РХМ - 4 - 01 РХМ

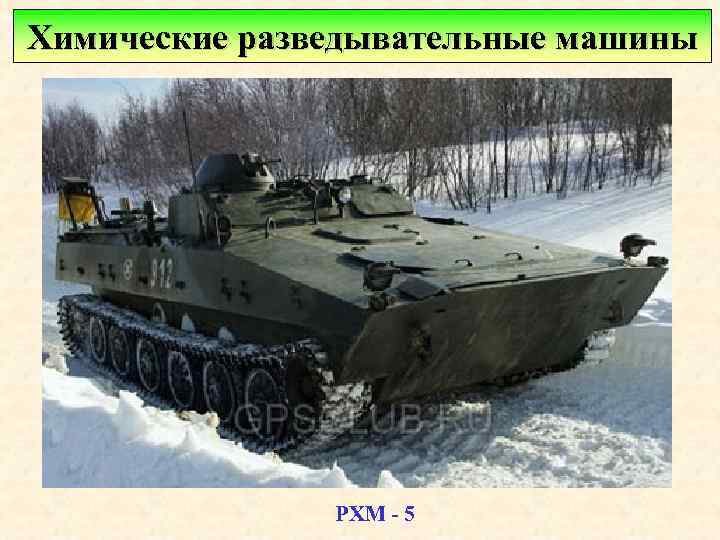

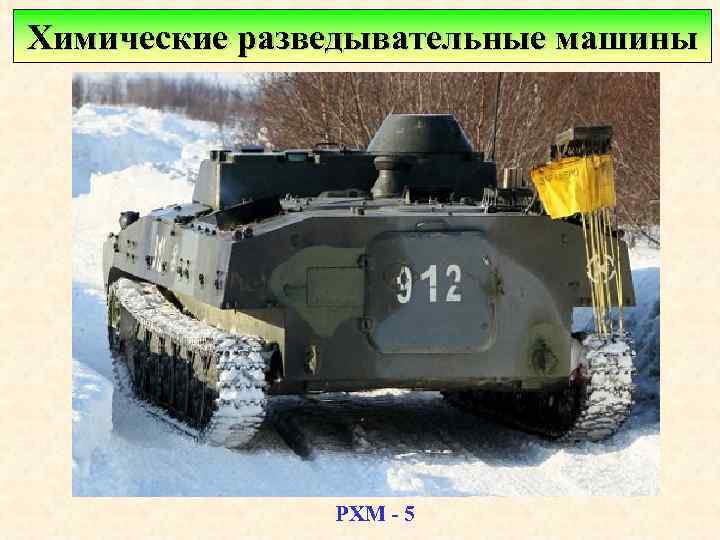

Химические разведывательные машины РХМ - 5

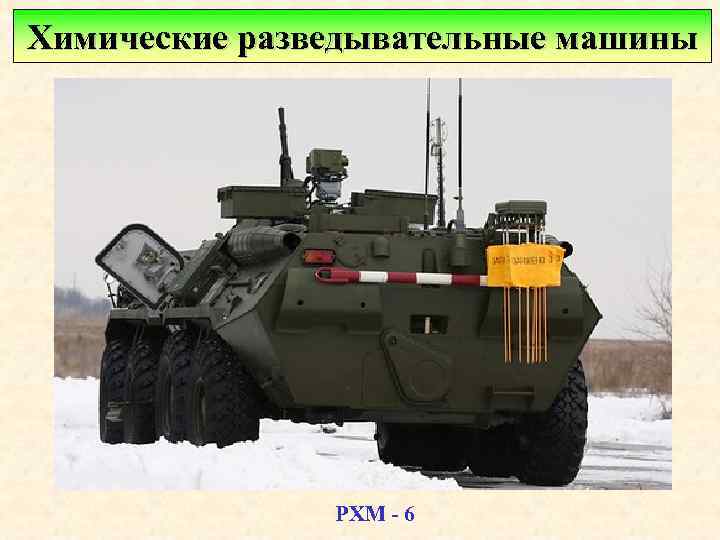

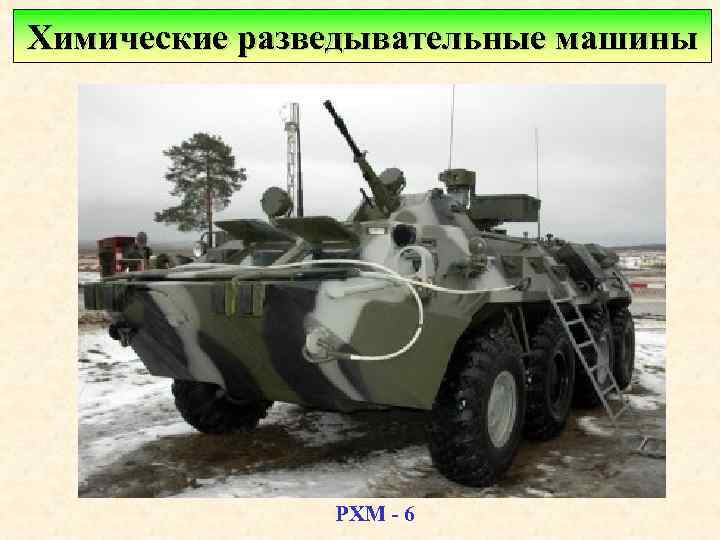

Химические разведывательные машины РХМ - 6

Характеристики

УАЗ-469 рх Предназначена для ведения радиационной, химической и неспецифической биологической разведки.

Оборудование УАЗ-469 рх Øприборы радиационной разведки и контроля радиоактивного заражения (ИМД-21 Б [ДП-3 Б], ДП-5 В [ИМД-1]); Øприборы химической разведки (ГСА-12 [13], ППХР, ВПХР); Øприборы неспецифической биологической разведки (АСП); Øрадиостанцией (Р-123 [Р - 173]); Øсредства оповещения о РХБ заражении (СХТ 40) и ограждения зараженных участков местности (КЗО 2); Øкомплект отбора проб (КПО 1); Øсредства специальной обработки (ИДК 1); Øсредства метеонаблюдения (МК 3); Øсредства индивидуальной защиты (ОЗК, Л 1 при военнослужащем).

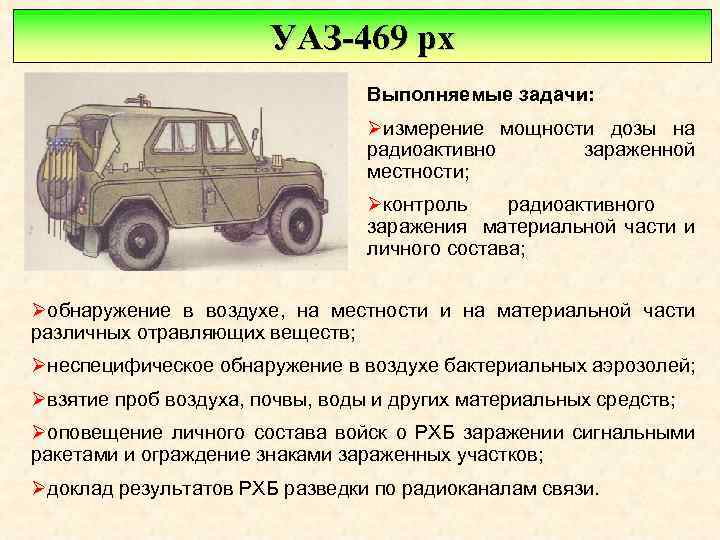

УАЗ-469 рх Выполняемые задачи: Øизмерение мощности дозы на радиоактивно зараженной местности; Øконтроль радиоактивного заражения материальной части и личного состава; Øобнаружение в воздухе, на местности и на материальной части различных отравляющих веществ; Øнеспецифическое обнаружение в воздухе бактериальных аэрозолей; Øвзятие проб воздуха, почвы, воды и других материальных средств; Øоповещение личного состава войск о РХБ заражении сигнальными ракетами и ограждение знаками зараженных участков; Øдоклад результатов РХБ разведки по радиоканалам связи.

Тактико-технические характеристики ØМасса машины положении 2435 кг. в боевом ØМасса спецоборудования 390 кг. ØДиапазон измеряемых мощностей доз гамма излучения на РЗМ с учетом коэффициента ослабления машины 5 х10 5 1 х103 Р/ч. ØМинимальные регистрируемые концентрации паров ОВ в воздухе: üфосфорорганические ОВ 5 х10 7 мг/л; üиприта, фосгена, дифосгена, хлорциана и синильной кислоты 1 х10 3 мг/л; ØМаксимальная скорость движения 95 км/ч; ØЗапас хода 500 км; ØСкорость ведения разведки: üрадиационной 30 40 км/ч; üхимической 10 12 км/ч. ØЭкипаж машины 4 человека: командир, старший химик-разведчик, водитель.

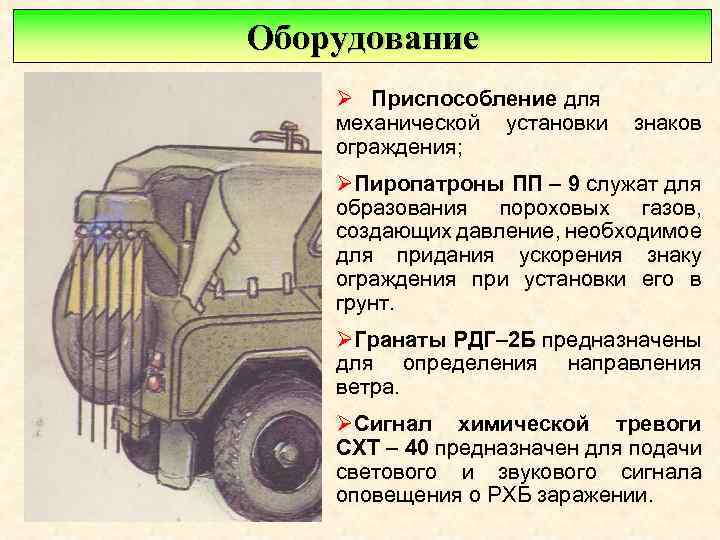

Оборудование Ø Приспособление для механической установки ограждения; знаков ØПиропатроны ПП – 9 служат для образования пороховых газов, создающих давление, необходимое для придания ускорения знаку ограждения при установки его в грунт. ØГранаты РДГ– 2 Б предназначены для определения направления ветра. ØСигнал химической тревоги СХТ – 40 предназначен для подачи светового и звукового сигнала оповещения о РХБ заражении.

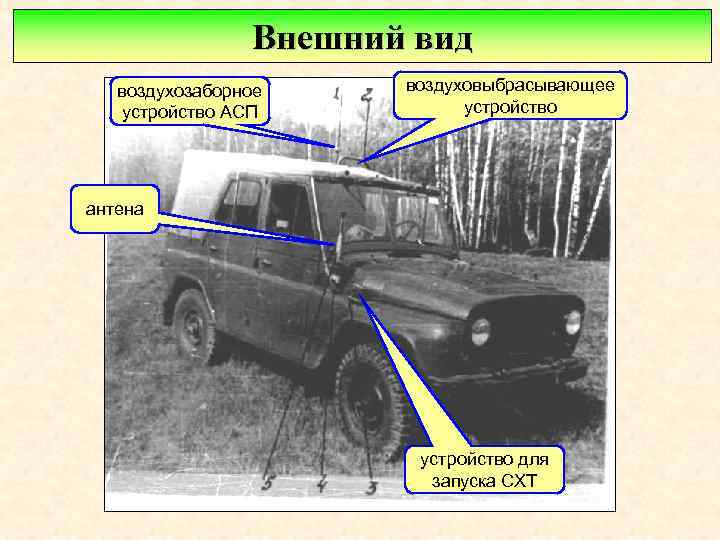

Внешний вид воздухозаборное устройство АСП воздуховыбрасывающее устройство антена устройство для запуска СХТ

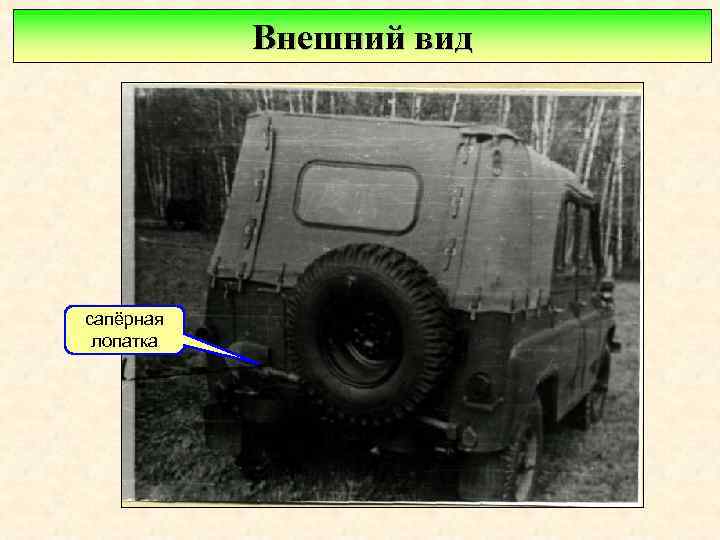

Внешний вид сапёрная лопатка

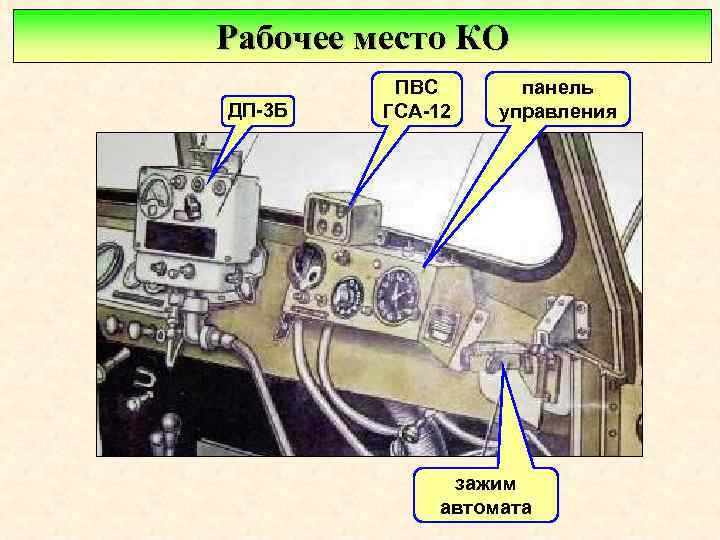

Рабочее место КО ДП-3 Б ПВС ГСА-12 панель управления зажим автомата

Левая сторона ИДК 1 инструментальная сумка фонари КЗО 2 подпятник автомата зажим автомата

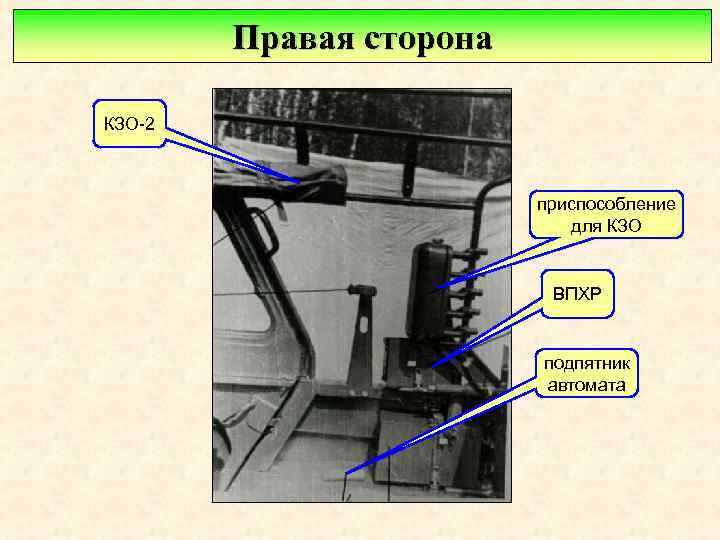

Правая сторона КЗО 2 приспособление для КЗО ВПХР подпятник автомата

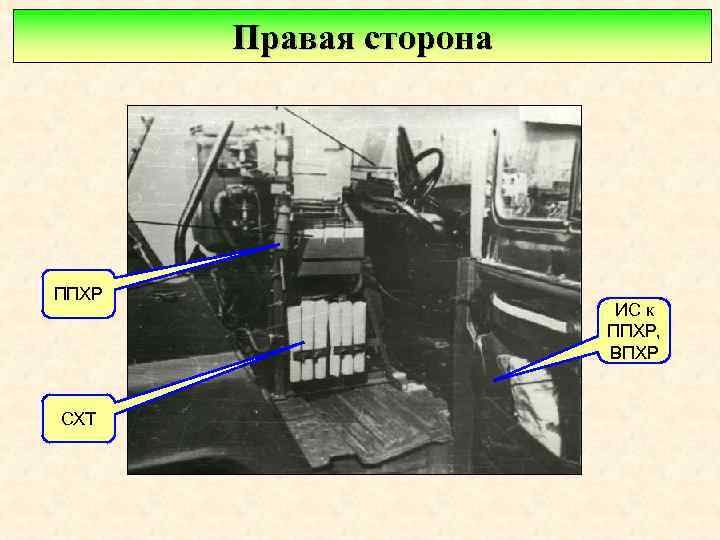

Правая сторона ППХР СХТ ИС к ППХР, ВПХР

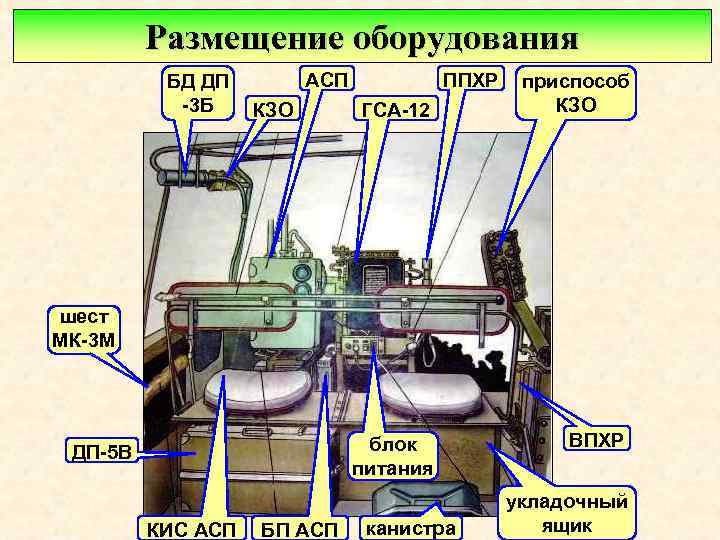

Размещение оборудования БД ДП -3 Б АСП КЗО ППХР ГСА-12 приспособ КЗО шест МК-3 М блок питания ДП-5 В КИС АСП БП АСП канистра ВПХР укладочный ящик

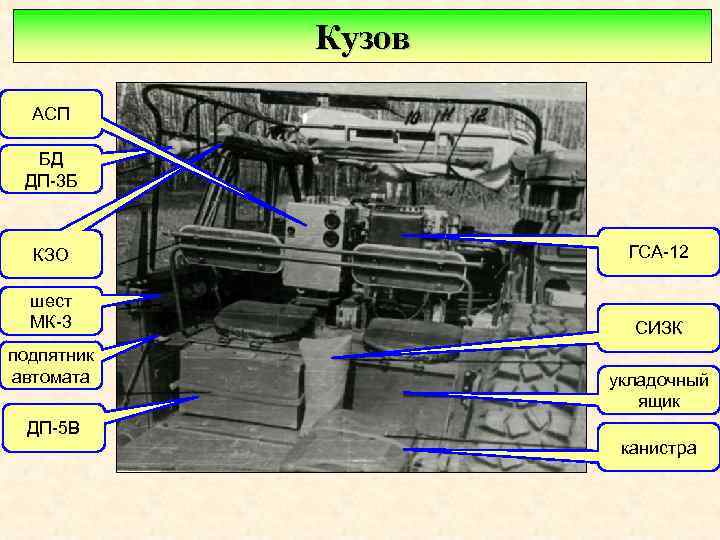

Кузов АСП БД ДП 3 Б КЗО ГСА 12 шест МК 3 СИЗК подпятник автомата ДП 5 В укладочный ящик канистра

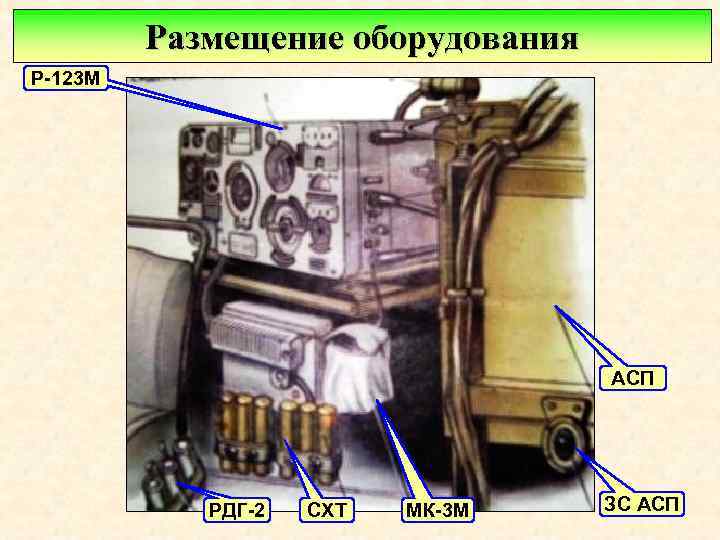

Размещение оборудования Р-123 М АСП РДГ-2 СХТ МК-3 М ЗС АСП

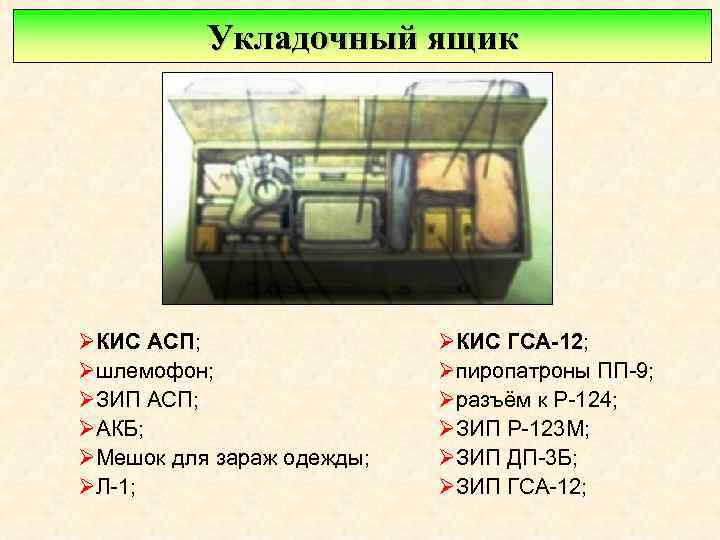

Укладочный ящик ØКИС АСП; Øшлемофон; ØЗИП АСП; ØАКБ; ØМешок для зараж одежды; ØЛ 1; ØКИС ГСА-12; Øпиропатроны ПП 9; Øразъём к Р 124; ØЗИП Р 123 М; ØЗИП ДП 3 Б; ØЗИП ГСА 12;

БРДМ-2 рхб Химическая разведывательная машина БРДМ-2 рх предназначена для ведения радиационной, химической и неспецифической биологической разведки в боевых порядках войск, в городах и населенных пунктах. Выполняемые задачи: Øизмерение мощности дозы на радиоактивно зараженной местности; Øконтроль радиоактивного заражения материальной части и л/с; Øобнаружение в воздухе, на местности и на материальной части различных отравляющих веществ; Øнеспецифическое обнаружение в воздухе бактериальных аэрозолей; Øвзятие проб воздуха, почвы, воды и других материальных средств; Øоповещение личного состава войск о РХБ заражении сигнальными ракетами и ограждение знаками зараженных участков; Øопределение местонахождения машины на местности; Øдоклад результатов РХБ разведки по радиоканалам связи.

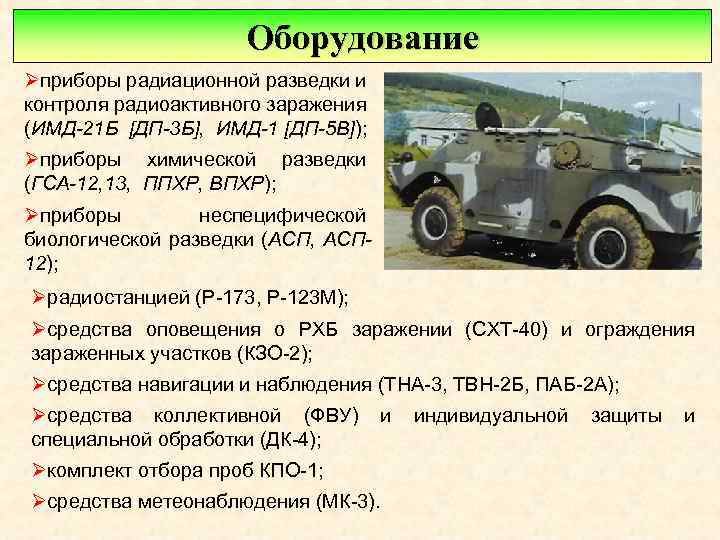

Оборудование Øприборы радиационной разведки и контроля радиоактивного заражения (ИМД-21 Б [ДП-3 Б], ИМД-1 [ДП-5 В]); Øприборы химической разведки (ГСА-12, 13, ППХР, ВПХР); Øприборы неспецифической биологической разведки (АСП, АСП 12); Øрадиостанцией (Р 173, Р 123 М); Øсредства оповещения о РХБ заражении (СХТ 40) и ограждения зараженных участков (КЗО 2); Øсредства навигации и наблюдения (ТНА 3, ТВН 2 Б, ПАБ 2 А); Øсредства коллективной (ФВУ) специальной обработки (ДК 4); и Øкомплект отбора проб КПО 1; Øсредства метеонаблюдения (МК 3). индивидуальной защиты и

Тактико-технические характеристики ØБоевой вес 7000 кг. ØМаксимальная скорость движения: üна дороге 61, 5 км/ч; üна плаву 5 6 км/ч. ØЗапас хода по топливу 500 км. ØМаксимальный угол подъема 350 о. ØСкорость ведения радиационной разведки до 40 км/ч. ØСкорость ведения химической разведки до 12 км/ч. ØСкорость движения при установке знаков КЗО до 20 км/ч. ØДиапазон измеряемых мощностей доз гамма излучения 3 х10 1 1 х103 Р/ч. ØКоэффициент ослабления гамма излучения 2, 5 4. ØМинимальные концентрации паров ОВ, регистрируемые в воздухе составляют: üфосфорорганические ОВ 5 х10 7 мг/л; ü иприта, фосгена, дифосгена, хлорциана и синильной кислоты1 х10 3 мг/л. ØЭкипаж машины 3 человека: командир машины, старший химик разведчик и механик водитель.

РХМ Предназначена для ведения радиационной, химической и неспецифической биологической разведки в боевых порядках войск, в городах и населенных пунктах. Машина разработана на основе многоцелевого тягача легкого бронированного МТ ЛБ. Выполняемые задачи: Øизмерение мощности дозы на радиоактивно зараженной местности; Øконтроль радиоактивного заражения материальной части и л/с; Øобнаружение в воздухе, на местности и на материальной части различных ОВ; Øнеспецифическое обнаружение в воздухе бактериальных аэрозолей; Øвзятие проб воздуха, почвы, воды и других МС; Øоповещение л/с войск о РХБ заражении сигнальными ракетами и ограждение знаками зараженных участков; Øопределение местонахождения машины на местности; Øдоклад результатов РХБ разведки по радиоканалам связи.

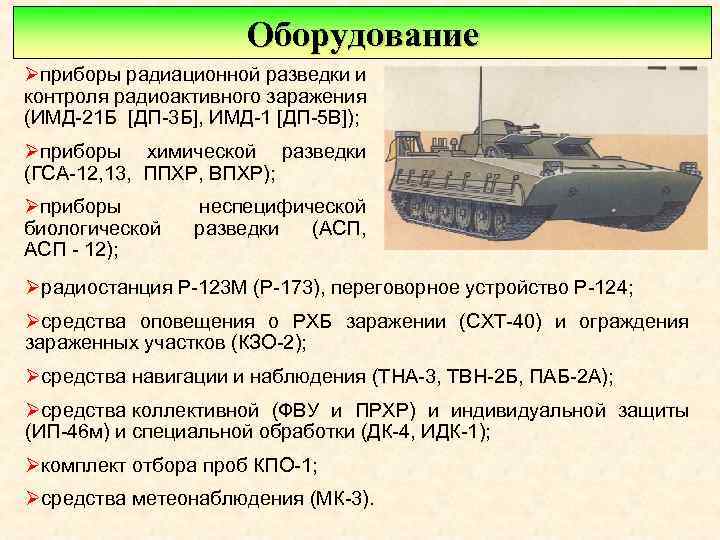

Оборудование Øприборы радиационной разведки и контроля радиоактивного заражения (ИМД 21 Б [ДП 3 Б], ИМД 1 [ДП 5 В]); Øприборы химической разведки (ГСА 12, 13, ППХР, ВПХР); Øприборы биологической АСП 12); неспецифической разведки (АСП, Øрадиостанция Р 123 М (Р 173), переговорное устройство Р 124; Øсредства оповещения о РХБ заражении (СХТ 40) и ограждения зараженных участков (КЗО 2); Øсредства навигации и наблюдения (ТНА 3, ТВН 2 Б, ПАБ 2 А); Øсредства коллективной (ФВУ и ПРХР) и индивидуальной защиты (ИП 46 м) и специальной обработки (ДК 4, ИДК 1); Øкомплект отбора проб КПО 1; Øсредства метеонаблюдения (МК 3).

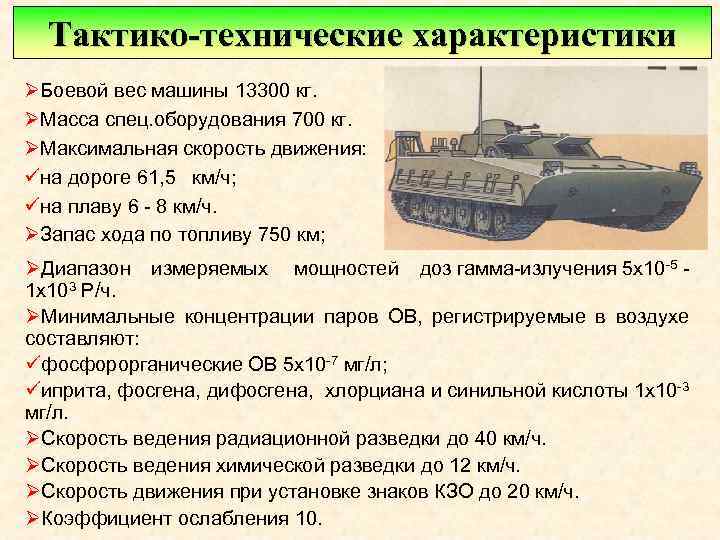

Тактико-технические характеристики ØБоевой вес машины 13300 кг. ØМасса спец. оборудования 700 кг. ØМаксимальная скорость движения: üна дороге 61, 5 км/ч; üна плаву 6 8 км/ч. ØЗапас хода по топливу 750 км; ØДиапазон измеряемых мощностей доз гамма излучения 5 х10 5 1 х103 Р/ч. ØМинимальные концентрации паров ОВ, регистрируемые в воздухе составляют: üфосфорорганические ОВ 5 х10 7 мг/л; üиприта, фосгена, дифосгена, хлорциана и синильной кислоты 1 х10 3 мг/л. ØСкорость ведения радиационной разведки до 40 км/ч. ØСкорость ведения химической разведки до 12 км/ч. ØСкорость движения при установке знаков КЗО до 20 км/ч. ØКоэффициент ослабления 10.

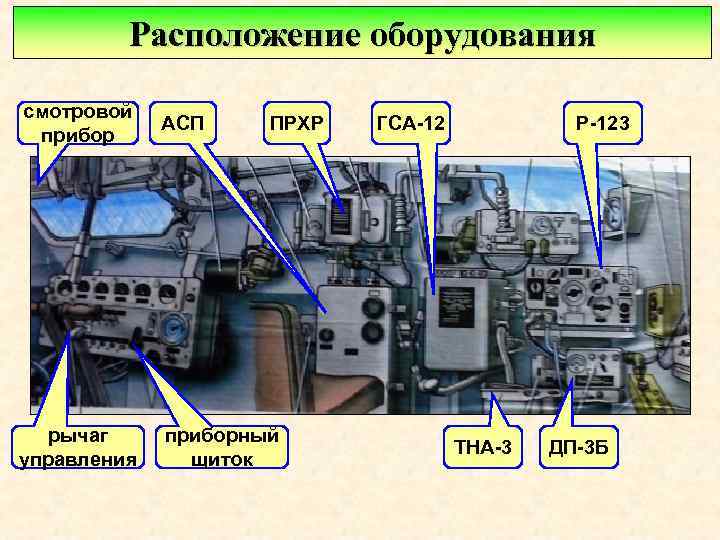

Расположение оборудования смотровой прибор АСП рычаг управления приборный щиток ПРХР ГСА-12 Р-123 ТНА-3 ДП-3 Б

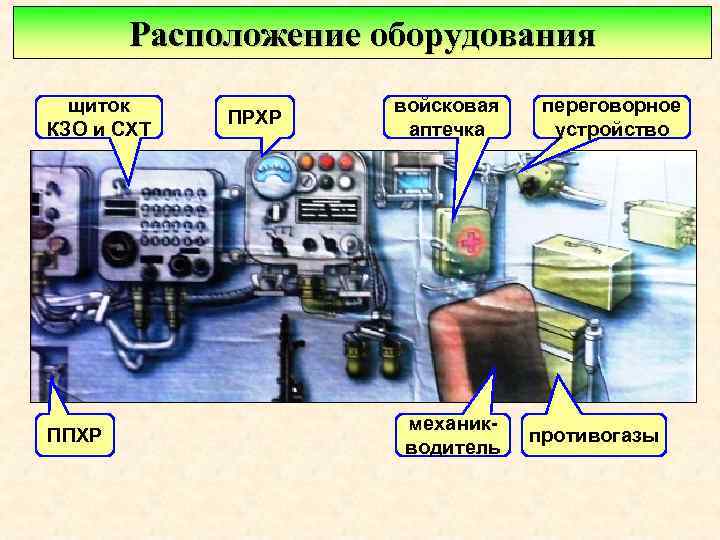

Расположение оборудования щиток КЗО и СХТ ППХР ПРХР войсковая аптечка механикводитель переговорное устройство противогазы

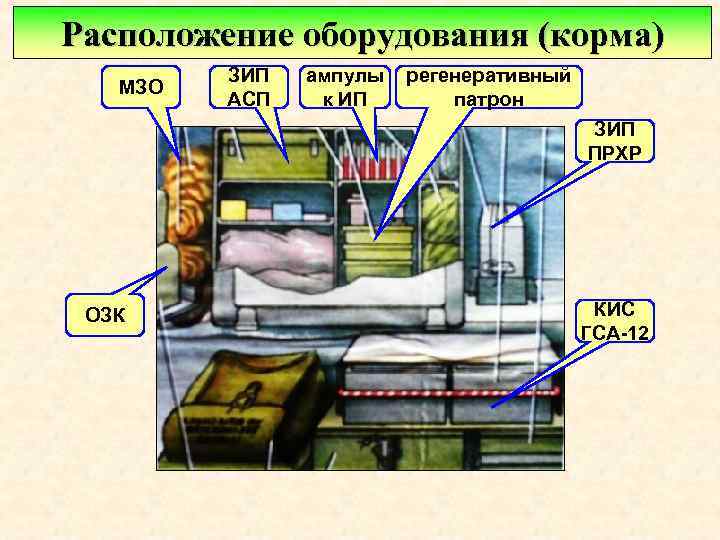

Расположение оборудования (корма) МЗО ЗИП АСП ампулы к ИП регенеративный патрон ЗИП ПРХР ОЗК КИС ГСА-12

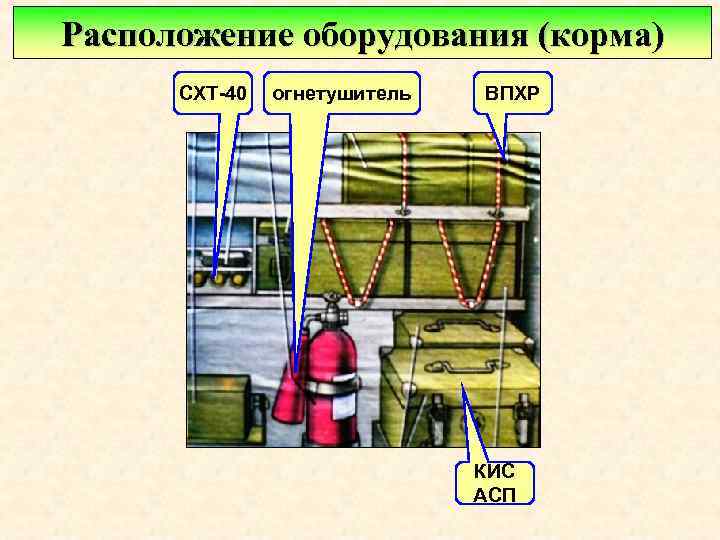

Расположение оборудования (корма) СХТ-40 огнетушитель ВПХР КИС АСП

РХМ-4 -01 Предназначена для ведения радиационной, химической и неспецифической биологической разведки. Выполняемые задачи: Øизмерение экспозиционной дозы гамма – излучения по мощности и радиоактивной зараженности предметов и проб; Øконтроль радиоактивного заражения мат. части и л/с; Øобнаружение в воздухе, на местности и на материальной части различных отравляющих веществ; Øсбор, обработку, кодирование и передачу информации о РХБ обстановке в автоматизированную систему управления войсками; Øнеспецифическое обнаружение в воздухе бактериальных аэрозолей; Øотбор проб воздуха, почвы, воды и других материальных средств; Øоповещение войск о РХБ заражении; Øобозначение зараженных участков местности знаками ограждения; Øопределение местонахождения машины на местности; Øдоклад результатов РХБ разведки по радиоканалам связи.

Оборудование Øприборы радиационной разведки и контроля радиоактивного зара жения (ИМД-21 Б [ИМД 1 -Р], ДП-5 В [ИМД 1]); Øприборы химической разведки (ГСА-12 [13], ВПХР, ПГО – 11); Øприборы неспецифической биологической разведки (АСП); Øрадиостанция Р-171 М, Р -173; Øпереговорное устройство Р – 174; Øсредства оповещения о РХБ заражении (СХТ 40) и ограждения зараженных участков (КЗО 2 6 к тов); Øсредства коллективной (ФВУ и ПРХР); Øсредства специальной обработки (ДК 4); Øкомплект отбора проб КПО 1; Øсредства метеонаблюдения (МК 3); Øтанковая навигационная аппаратура (ТНА 4 – 4); Øприбор ночного видения (ТВНЕ – 4 В); Øкомплект средств автоматизации КСАУ – РХБ (только РХМ – 4); Ø 14, 5 мм пулемет КПВТ; Ø 7, 62 мм пулемет ПКТ;

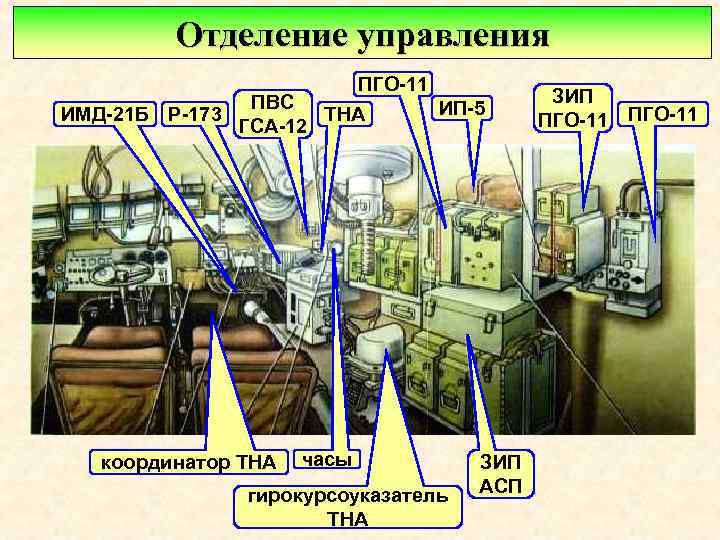

Отделение управления ПВС ИМД-21 Б Р-173 ГСА-12 координатор ТНА ПГО-11 ИП-5 ТНА часы гирокурсоуказатель ТНА ЗИП АСП ЗИП ПГО-11

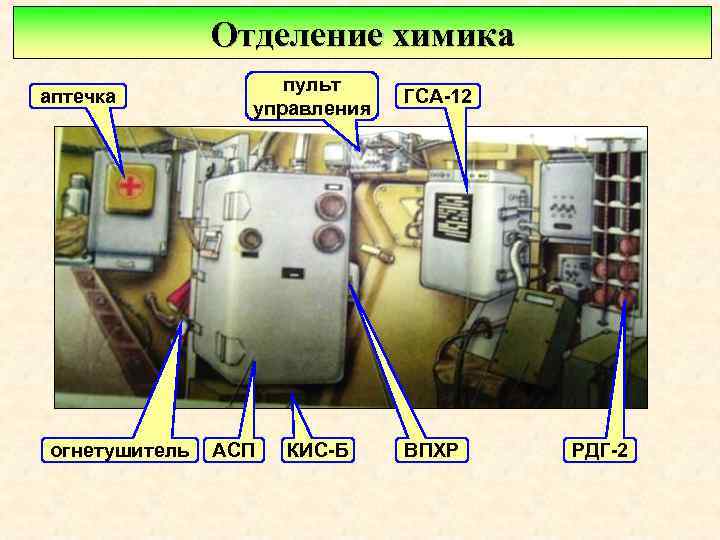

Отделение химика аптечка огнетушитель пульт управления АСП КИС-Б ГСА-12 ВПХР РДГ-2

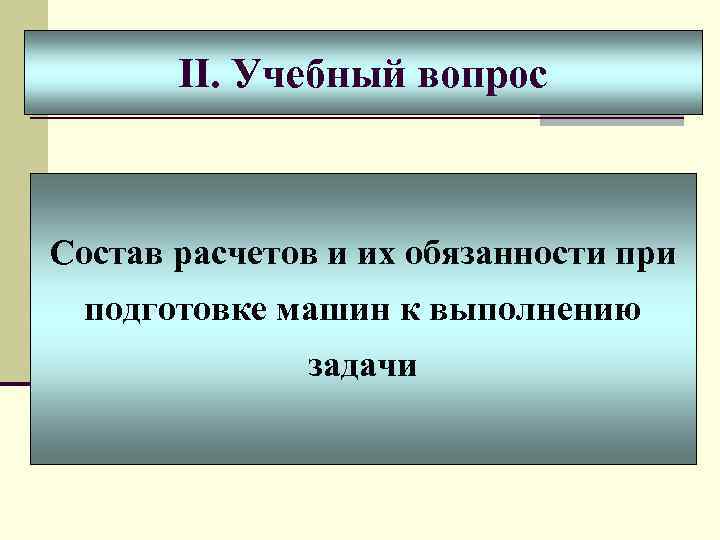

II. Учебный вопрос Состав расчетов и их обязанности при подготовке машин к выполнению задачи

Расчёт УАЗ-469 рх Командир отделения: Øруководит работой всего отделения; Øготовит к работе Р 123 (173), ИМД 21 Б; Øустанавливает СХТ – 40; Øдокладывает командиру взвода о готовности к разведке. Старший химик – разведчик: Øготовит к работе ГСА 12 (13), АСП, прибор ДП 5 В; Ø помогает химику – разведчику снаряжать приспособление для механической установки знаков ограждения. Химик-разведчик: Øготовит к работе ВПХР, ППХР, комплекты индикаторных средств; Øснаряжает приспособление для механической установки знаков ограждения и готовит к работе КЗО 2; КПО 1, МК 3; Øдокладывает командиру отделения о готовности к разведке. Водитель: Øпроизводит обслуживание машины; Øготовит к работе дегазационный комплект ИДК 1; Øоказывает помощь командиру отделения в установке антенны радиостанции; Øдокладывает командиру отделения о готовности машины к разведке.

Расчёт УАЗ-469 рх

Технологическая карта подготовки УАЗ - 469 рх к работе Исполнител ь Выполняемое мероприятие Настроить и проверить работоспособность радиостанции Р 123 КО, водит ель х р Подготовить к работе ГСА 12 ст. хр закрепить при помощи шплинта фонарь на знак ограждения так, чтобы головка шплинта была направлена в сторону развернутого знака, а фонарь светящейся стороной в сторону надписи «Заражено» Убедиться, что переключатели СХТ и КЗО – 2 в положении Выкл. КО Проверить электрическую цепь приспособления для установки КЗО – 2 водитель Проверить электрическую цепь СХТ водитель Пристегнуть плечевой ремень КПО – 1 х р Установить СХТ КО Подготовить к работе приспособление для механической установки знаков ограждения х р, КО Подготовить к работе АСП* ст. х р Выполняемое мероприятие Включить прибор ИМД – 21 и проверить его работоспособность КО Подготовить к работе ДП – 5 Б ст. хр Подготовить к работе ППХР х-р Пристегнуть ремень к ВПХР и подготовить его к работе х-р Провести работы в объеме технического обслуживания МК 3 х-р Завести часы и установить точное время КО Заполнить бидон водой водит ель Осмотреть индикаторные трубки х-р Взять из чехла 10 знаков ограждения и поместить их в ложах под тентом машины, пять из них предварительно снарядить фонарями, для чего: х-р достать фонарь извлечь картонную прокладку и поместить ее над скобой, навернуть крышку х-р Исполните ль

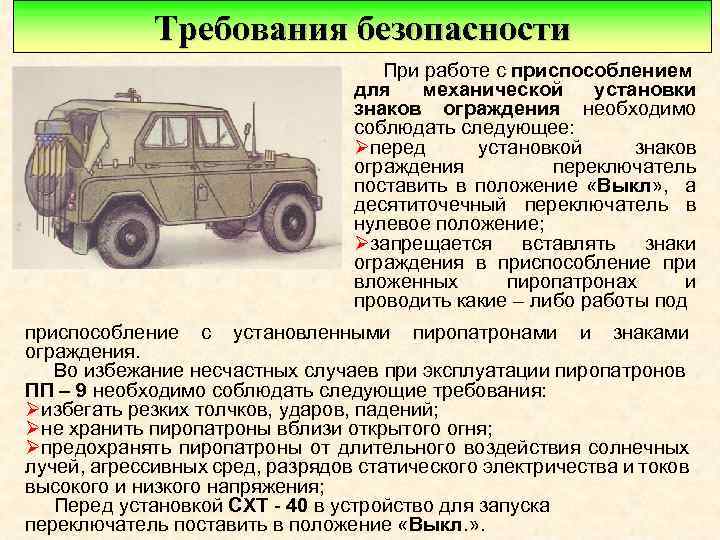

Требования безопасности При работе с приспособлением для механической установки знаков ограждения необходимо соблюдать следующее: Øперед установкой знаков ограждения переключатель поставить в положение «Выкл» , а десятиточечный переключатель в нулевое положение; Øзапрещается вставлять знаки ограждения в приспособление при вложенных пиропатронах и проводить какие – либо работы под приспособление с установленными пиропатронами и знаками ограждения. Во избежание несчастных случаев при эксплуатации пиропатронов ПП – 9 необходимо соблюдать следующие требования: Øизбегать резких толчков, ударов, падений; Øне хранить пиропатроны вблизи открытого огня; Øпредохранять пиропатроны от длительного воздействия солнечных лучей, агрессивных сред, разрядов статического электричества и токов высокого и низкого напряжения; Перед установкой СХТ 40 в устройство для запуска переключатель поставить в положение «Выкл. » .
