СРЕДСТВА ПОЛУЧЕНИЯ ИНФОРМАЦИИ 4 ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ Светлакова Светлана

СРЕДСТВА ПОЛУЧЕНИЯ ИНФОРМАЦИИ. 4 ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ Светлакова Светлана Валерьевна доцент каф. АТПП, а. 1 -256, 1 -255

Содержание Ø Ø Ø Структура подачи информации 4. 1 Резистивные датчики курс 4. 2 Емкостные датчики МСИ Термопары 4. 3 Пьезоэлектрические датчики 4. 4 Пироэлектрические датчики

Структура подачи информации Ø Ø Ø Ø Принцип действия (эффект) Конструкция (внешний вид) Схема подключения Источники погрешностей Достоинства Недостатки Область применения Примеры

4. 2 Емкостные датчики

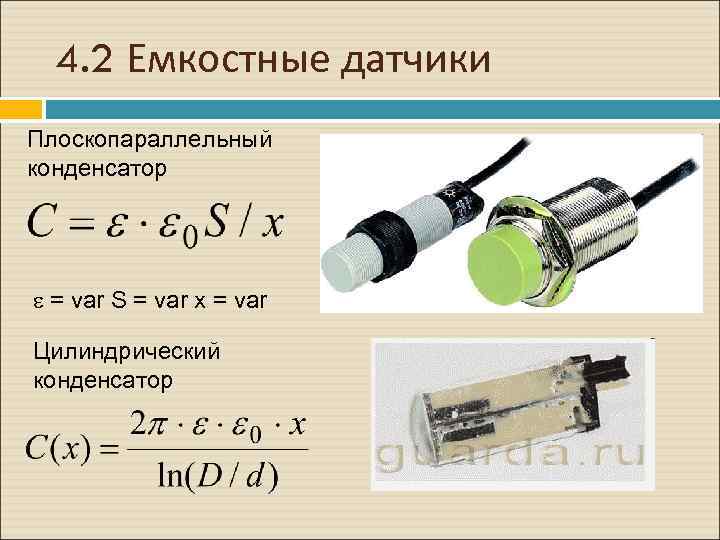

4. 2 Емкостные датчики Плоскопараллельный конденсатор e = var S = var x = var Цилиндрический конденсатор

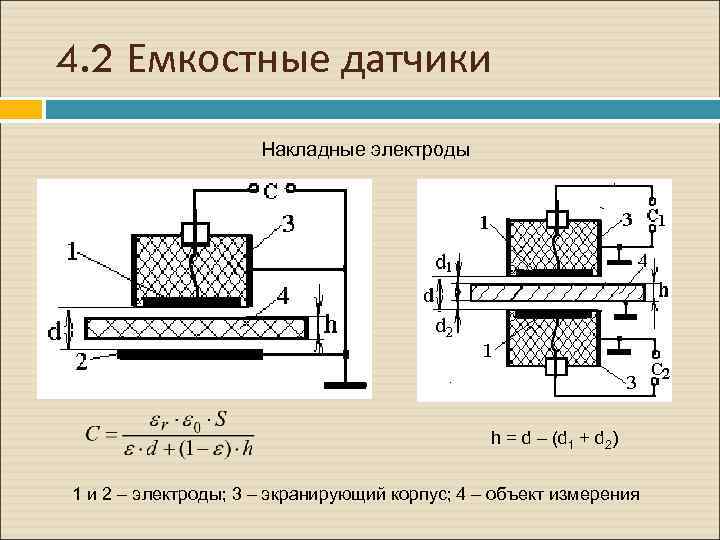

4. 2 Емкостные датчики Накладные электроды h = d – (d 1 + d 2) 1 и 2 – электроды; 3 – экранирующий корпус; 4 – объект измерения

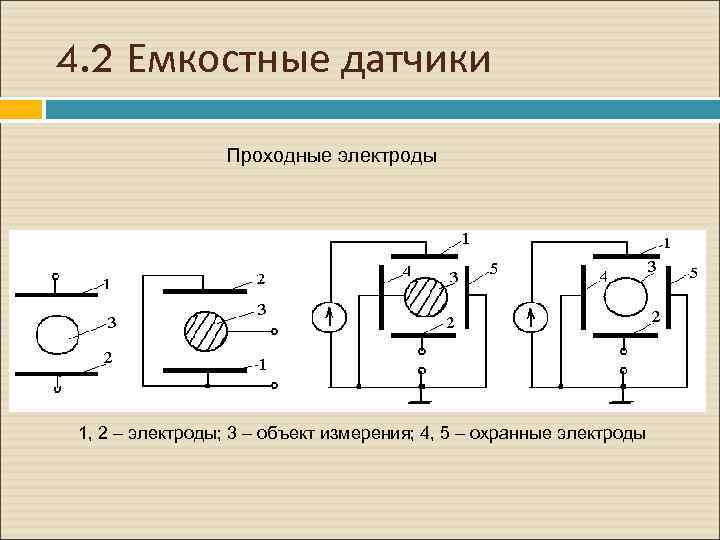

4. 2 Емкостные датчики Проходные электроды 1, 2 – электроды; 3 – объект измерения; 4, 5 – охранные электроды

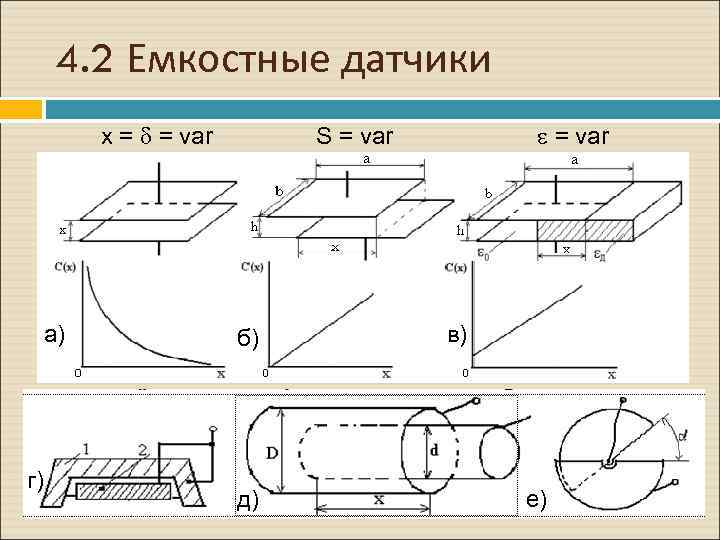

4. 2 Емкостные датчики x = = var а) г) e = var S = var б) д) в) е)

4. 2 Емкостные датчики. Схемы включения а) б) в)

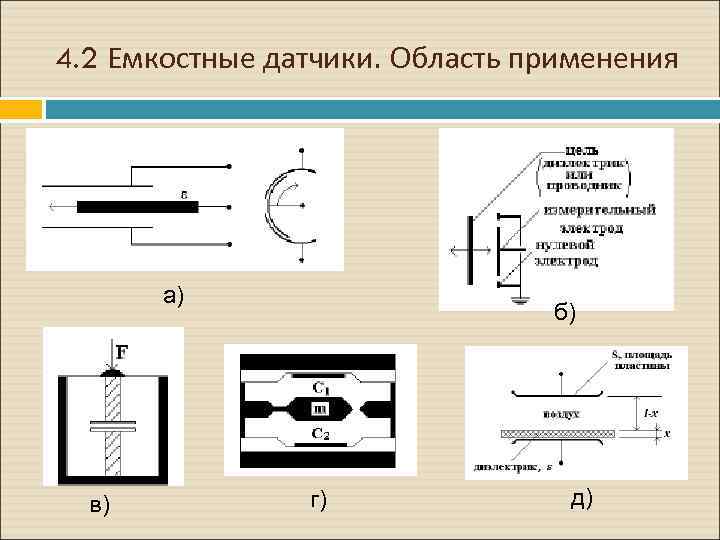

4. 2 Емкостные датчики. Область применения а) в) б) г) д)

4. 2 Емкостные датчики. Область применения е) ж) з)

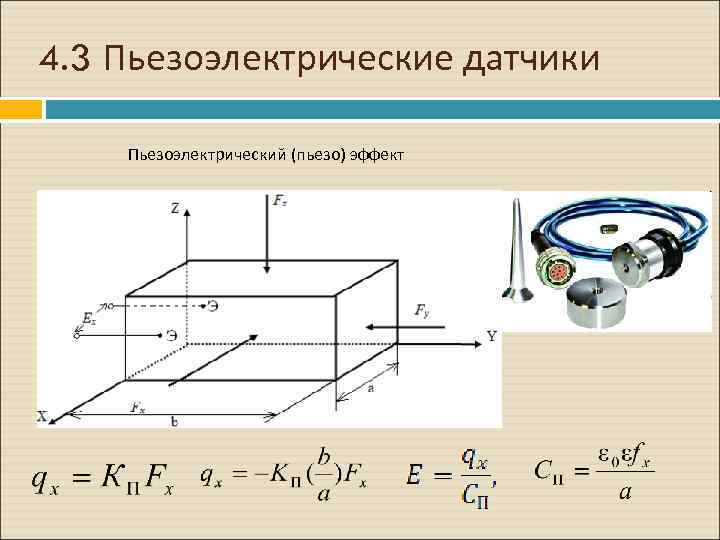

4. 3 Пьезоэлектрические датчики Пьезоэлектрический (пьезо) эффект

4. 3 Пьезоэлектрические датчики

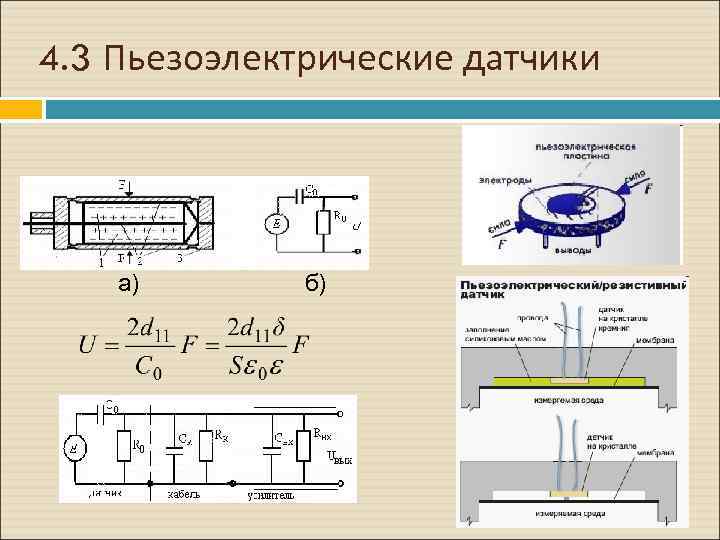

4. 3 Пьезоэлектрические датчики а) б)

4. 3 Пьезоэлектрические датчики

4. 3 Пьезоэлектрические датчики. Измерительные схемы с усилителем напряжения с усилителем заряда

4. 3 Пьезоэлектрические датчики деформации. Область применения а) б) в)

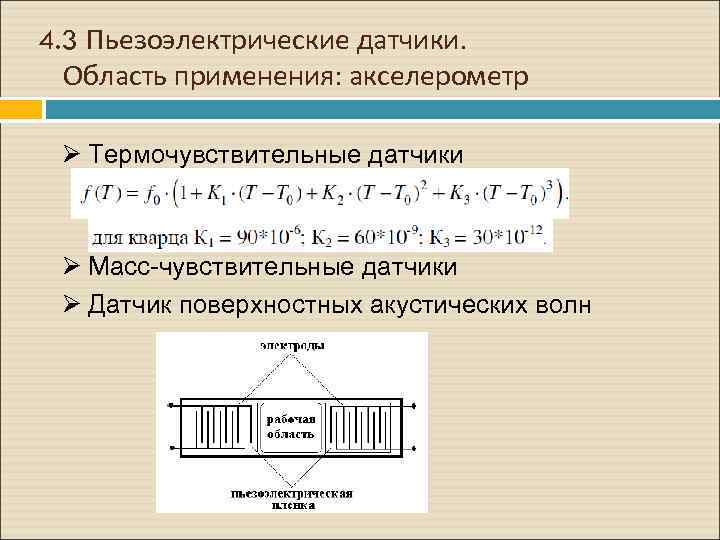

4. 3 Пьезоэлектрические датчики. Область применения: акселерометр Ø Термочувствительные датчики Ø Масс-чувствительные датчики Ø Датчик поверхностных акустических волн

4. 3 Пьезоэлектрические резонансные датчики. Область применения

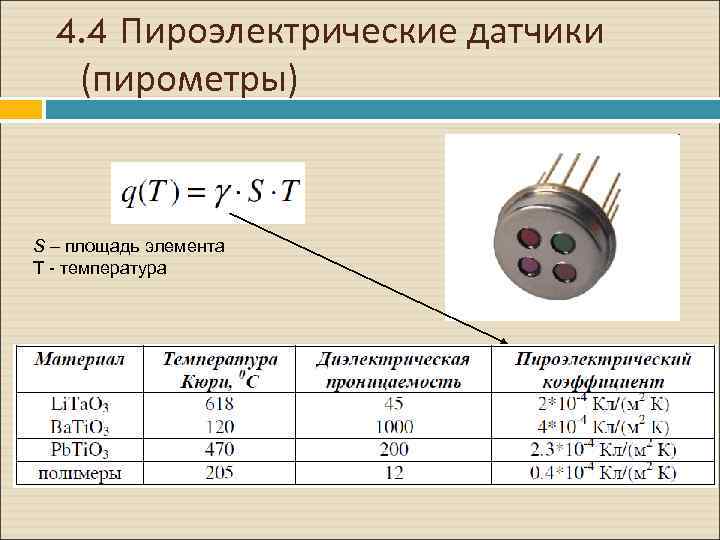

4. 4 Пироэлектрические датчики (пирометры) S – площадь элемента Т - температура
