Средства обеспечения САПР Различают следующие средства обеспечения САПР: 1) техническое; 2) программное; 3) информационное; 4) лингвистическое; 5) организационное; 6) методическое; 7) правовое; 8) эргономическое.
ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ САПР Технических средства, используемые при автоматизированном проектировании сетевое оборудование, ЭВМ различных типов, периферийные устройства, линии связи, измерительные средства, различные электронные, электрические и механические устройства, • эксплуатационные материалы • • •

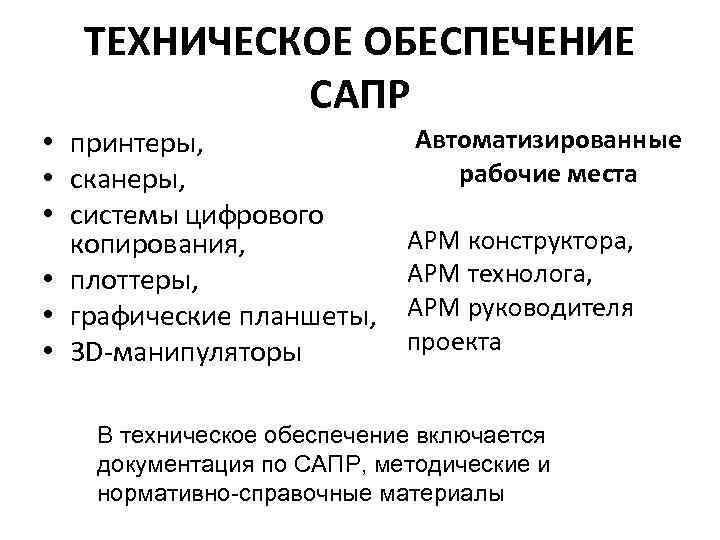

ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ САПР • принтеры, • сканеры, • системы цифрового копирования, • плоттеры, • графические планшеты, • 3 D-манипуляторы Автоматизированные рабочие места АРМ конструктора, АРМ технолога, АРМ руководителя проекта В техническое обеспечение включается документация по САПР, методические и нормативно-справочные материалы

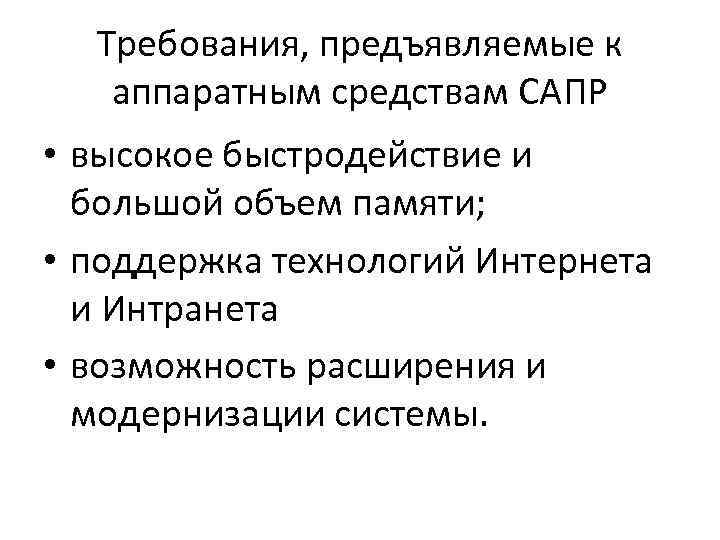

Требования, предъявляемые к аппаратным средствам САПР • высокое быстродействие и большой объем памяти; • поддержка технологий Интернета и Интранета • возможность расширения и модернизации системы.

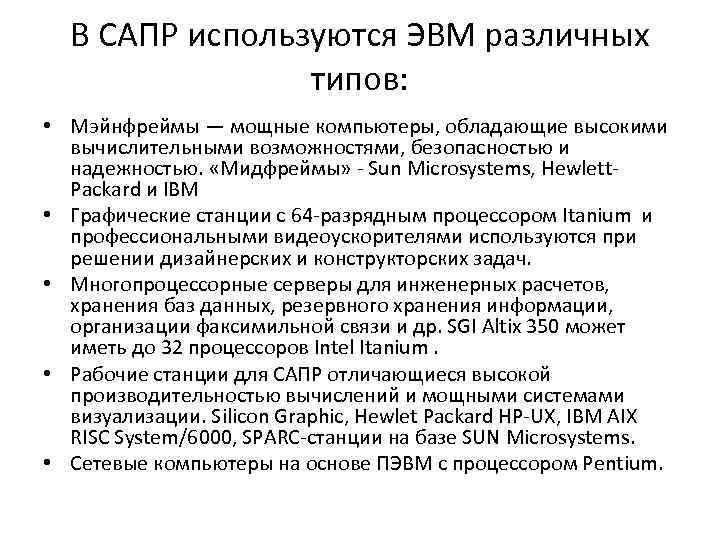

В САПР используются ЭВМ различных типов: • Мэйнфреймы — мощные компьютеры, обладающие высокими вычислительными возможностями, безопасностью и надежностью. «Мидфреймы» - Sun Microsystems, Hewlett. Packard и IBM • Графические станции с 64 -разрядным процессором Itanium и профессиональными видеоускорителями используются при решении дизайнерских и конструкторских задач. • Многопроцессорные серверы для инженерных расчетов, хранения баз данных, резервного хранения информации, организации факсимильной связи и др. SGI Altix 350 может иметь до 32 процессоров Intel Itanium. • Рабочие станции для САПР отличающиеся высокой производительностью вычислений и мощными системами визуализации. Silicon Graphic, Hewlet Packard HP-UX, IBM AIX RISC System/6000, SPARC-станции на базе SUN Microsystems. • Сетевые компьютеры на основе ПЭВМ с процессором Pentium.

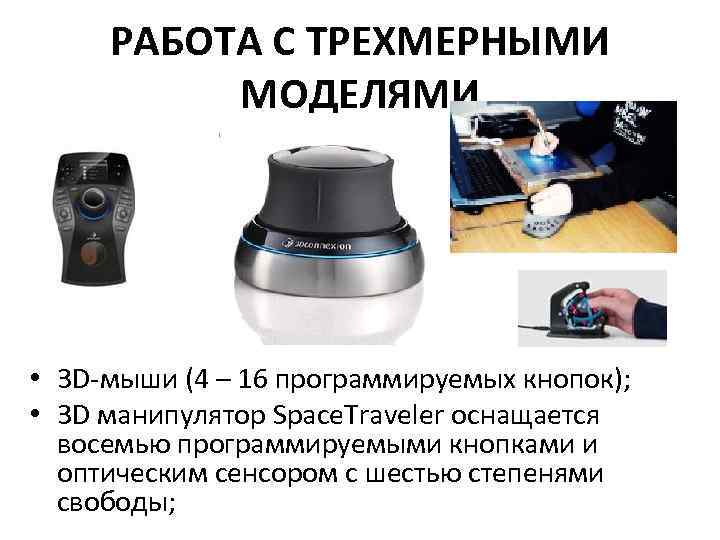

РАБОТА С ТРЕХМЕРНЫМИ МОДЕЛЯМИ • 3 D-мыши (4 – 16 программируемых кнопок); • 3 D манипулятор Space. Traveler оснащается восемью программируемыми кнопками и оптическим сенсором с шестью степенями свободы;

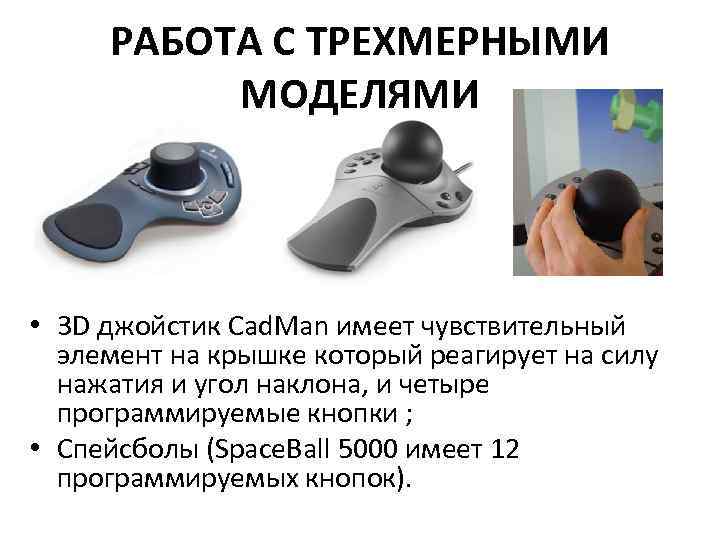

РАБОТА С ТРЕХМЕРНЫМИ МОДЕЛЯМИ • 3 D джойстик Cad. Man имеет чувствительный элемент на крышке который реагирует на силу нажатия и угол наклона, и четыре программируемые кнопки ; • Спейсболы (Space. Ball 5000 имеет 12 программируемых кнопок).

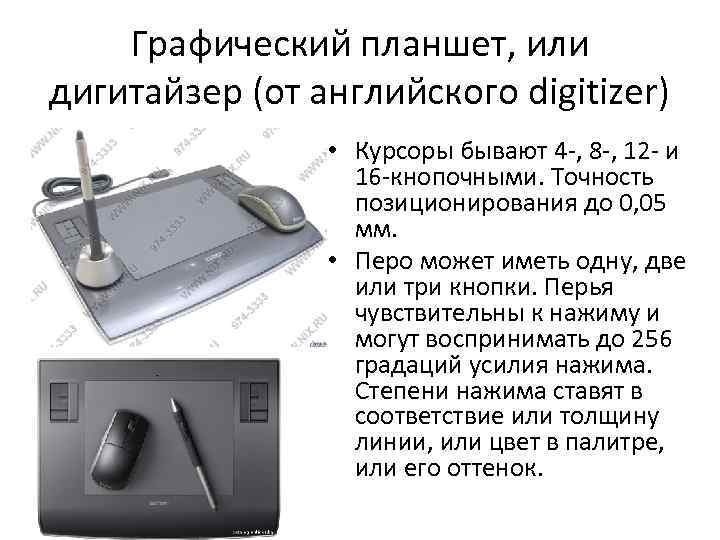

Графический планшет, или дигитайзер (от английского digitizer) • Курсоры бывают 4 -, 8 -, 12 - и 16 -кнопочными. Точность позиционирования до 0, 05 мм. • Перо может иметь одну, две или три кнопки. Перья чувствительны к нажиму и могут воспринимать до 256 градаций усилия нажима. Степени нажима ставят в соответствие или толщину линии, или цвет в палитре, или его оттенок.
Графический планшет, или дигитайзер (от английского digitizer) • По технологии изготовления графические планшеты бывают электростатические и электромагнитные. • Разрешение дигитайзера порядка 2400 dpi. • Формат от А 7 до А 0

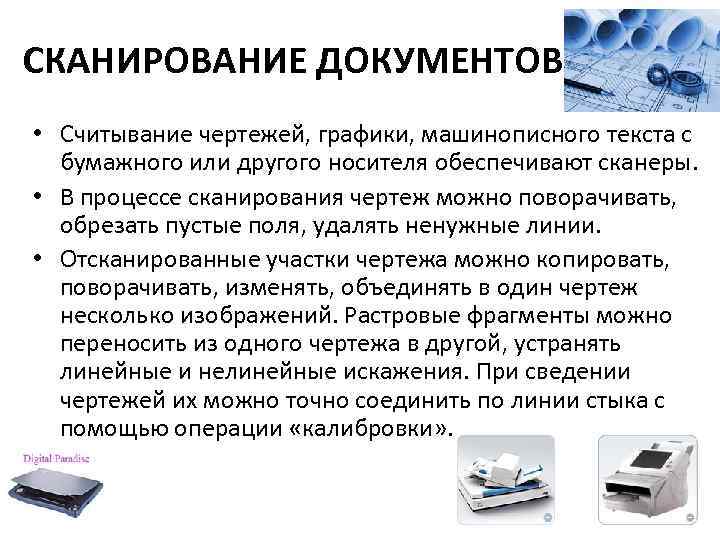

СКАНИРОВАНИЕ ДОКУМЕНТОВ • Считывание чертежей, графики, машинописного текста с бумажного или другого носителя обеспечивают сканеры. • В процессе сканирования чертеж можно поворачивать, обрезать пустые поля, удалять ненужные линии. • Отсканированные участки чертежа можно копировать, поворачивать, изменять, объединять в один чертеж несколько изображений. Растровые фрагменты можно переносить из одного чертежа в другой, устранять линейные и нелинейные искажения. При сведении чертежей их можно точно соединить по линии стыка с помощью операции «калибровки» .

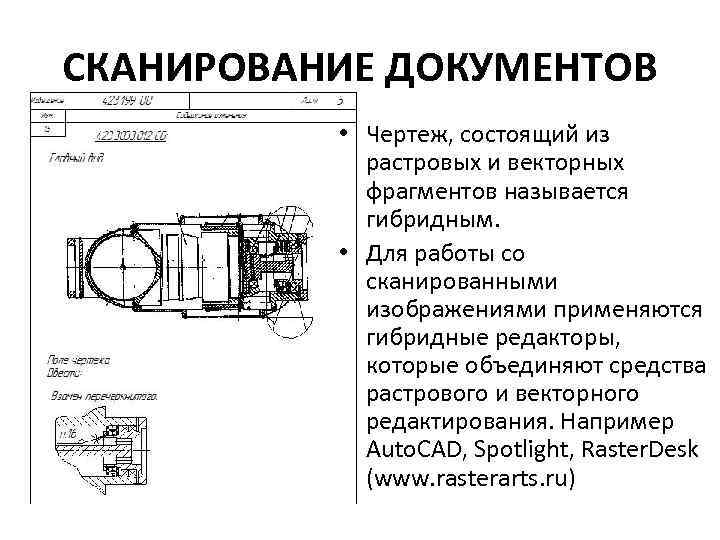

СКАНИРОВАНИЕ ДОКУМЕНТОВ • Чертеж, состоящий из растровых и векторных фрагментов называется гибридным. • Для работы со сканированными изображениями применяются гибридные редакторы, которые объединяют средства растрового и векторного редактирования. Например Auto. CAD, Spotlight, Raster. Desk (www. rasterarts. ru)
СКАНИРОВАНИЕ ДОКУМЕНТОВ • В сканере перемещается бумага или сканирующее устройство (видеокамера). • Различают физическое и оптическое разрешение сканера. Физическое (аппаратное) характеризует конструктивные возможности сканера. Оптическое указывает на максимальный объем дискретной информации, вводимой оптической системой. • Важнейшая характеристика сканеров: скорость сканирования при заданном разрешении. Цветное сканирование чертежей А 0 для цветного плоттера выполняется с разрешением до 800 dpi со скоростью 21 мм/с, черно-белое сканирование — со скоростью 3— 5 м/мин. Для узкоформатного сканирования применяются поточные сканеры, со скоростью до 90 листов в минуту (формат — до A 3 включительно).
Копировальные аппараты обеспечивают: • поддержку режимов копирования (линии, текст, фото, синька); • масштабирование (как правило, от 25 до 400% с программируемым фиксированным шагом в 1%); • параллельное выполнение операций копирования и печати; • печать большого количества копий (изображение сканируется один раз, а печатается многократно); • программируемые установки параметров; • поддержку режима синхронной или стандартной обрезки носителя; • зеркалирование изображений.
Плоттеры (графопостроители) Классифицируются: • по типу чертежной головки (по используемому инструменту) — перьевые, фотопостроители, со скрайбирующей головкой, с фрезерной головкой; • по способу формирования чертежа — с произвольным сканированием и растровые; • по способу перемещения носителя — планшетные, барабанные и смешанные (фрикционные, с абразивной головкой). Важнейшие характеристики плоттеров: • формат печати – А 0, Al, А 2, A 3 и т. д. ; • разрешение 300, 600, 1440 точек на дюйм; • скорость печати.

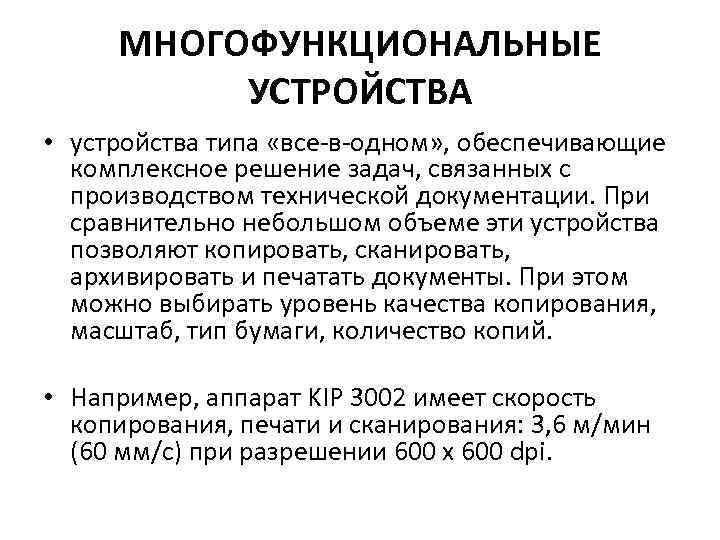

МНОГОФУНКЦИОНАЛЬНЫЕ УСТРОЙСТВА • устройства типа «все-в-одном» , обеспечивающие комплексное решение задач, связанных с производством технической документации. При сравнительно небольшом объеме эти устройства позволяют копировать, сканировать, архивировать и печатать документы. При этом можно выбирать уровень качества копирования, масштаб, тип бумаги, количество копий. • Например, аппарат KIP 3002 имеет скорость копирования, печати и сканирования: 3, 6 м/мин (60 мм/с) при разрешении 600 х 600 dpi.

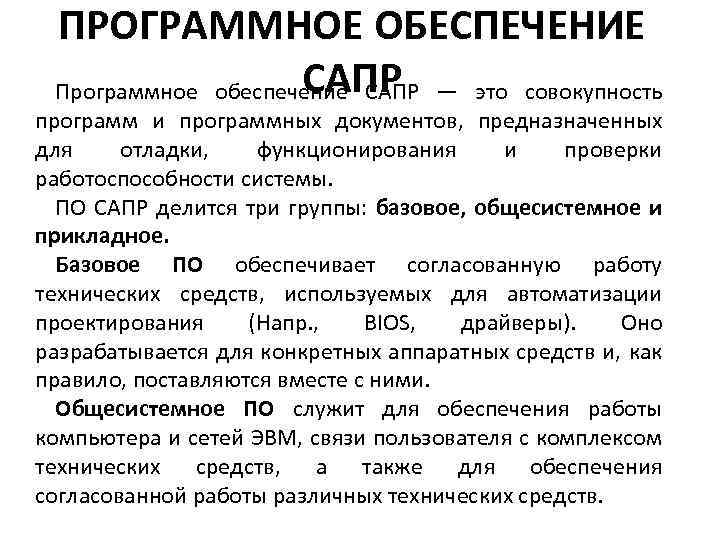

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ САПР Программное обеспечение САПР — это совокупность программ и программных документов, предназначенных для отладки, функционирования и проверки работоспособности системы. ПО САПР делится три группы: базовое, общесистемное и прикладное. Базовое ПО обеспечивает согласованную работу технических средств, используемых для автоматизации проектирования (Напр. , BIOS, драйверы). Оно разрабатывается для конкретных аппаратных средств и, как правило, поставляются вместе с ними. Общесистемное ПО служит для обеспечения работы компьютера и сетей ЭВМ, связи пользователя с комплексом технических средств, а также для обеспечения согласованной работы различных технических средств.

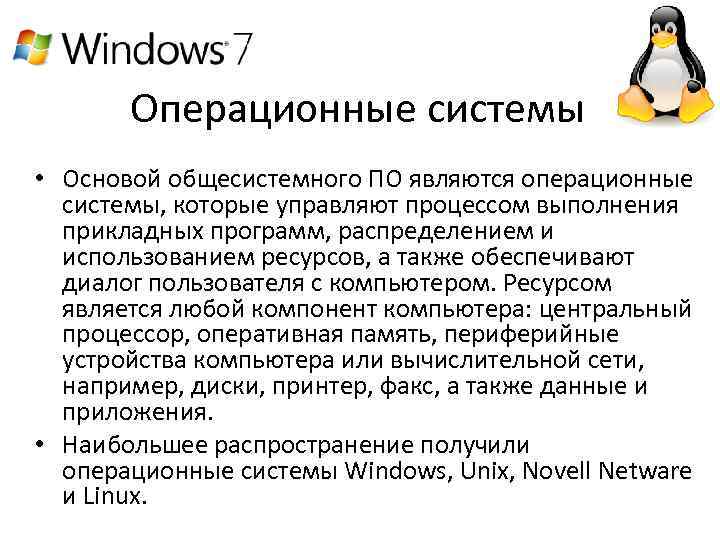

Операционные системы • Основой общесистемного ПО являются операционные системы, которые управляют процессом выполнения прикладных программ, распределением и использованием ресурсов, а также обеспечивают диалог пользователя с компьютером. Ресурсом является любой компонент компьютера: центральный процессор, оперативная память, периферийные устройства компьютера или вычислительной сети, например, диски, принтер, факс, а также данные и приложения. • Наибольшее распространение получили операционные системы Windows, Unix, Novell Netware и Linux.
Операционные системы Дальнейшее развитие САПР связано с использованием многопроцессорной обработки данных и 64 разрядных версий операционных систем, позволяющих работать с большими моделями. Преимущества 64 -разрядных ОС проявляются в следующих ситуациях: v при цифровом представлении трехмерных моделей; v при выполнении вычислений, использующих переменные с плавающей точкой, необходимых в разработках технических и научных приложений, а также при создании спецэффектов для кинофильмов и в трехмерной анимации; v при разработке цифровых мультимедийных материалов, трехмерной анимации игр.

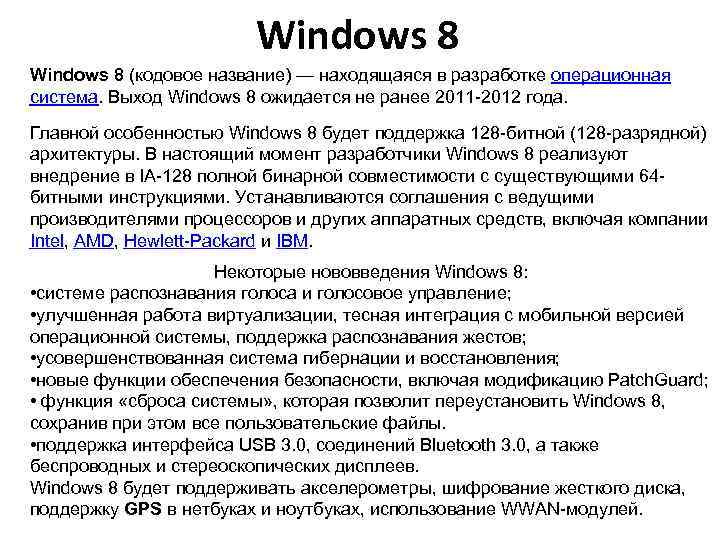

Windows 8 (кодовое название) — находящаяся в разработке операционная система. Выход Windows 8 ожидается не ранее 2011 -2012 года. Главной особенностью Windows 8 будет поддержка 128 -битной (128 -разрядной) архитектуры. В настоящий момент разработчики Windows 8 реализуют внедрение в IA-128 полной бинарной совместимости с существующими 64 битными инструкциями. Устанавливаются соглашения с ведущими производителями процессоров и других аппаратных средств, включая компании Intel, AMD, Hewlett-Packard и IBM. Некоторые нововведения Windows 8: • системе распознавания голоса и голосовое управление; • улучшенная работа виртуализации, тесная интеграция с мобильной версией операционной системы, поддержка распознавания жестов; • усовершенствованная система гибернации и восстановления; • новые функции обеспечения безопасности, включая модификацию Patch. Guard; • функция «сброса системы» , которая позволит переустановить Windows 8, сохранив при этом все пользовательские файлы. • поддержка интерфейса USB 3. 0, соединений Bluetooth 3. 0, а также беспроводных и стереоскопических дисплеев. Windows 8 будет поддерживать акселерометры, шифрование жесткого диска, поддержку GPS в нетбуках и ноутбуках, использование WWAN-модулей.
Математическое обеспечение САПР • совокупность математических методов, моделей и алгоритмов, примененных в автоматизированной системе. Некоторые свойства объекта модель передает приближенно. • Модель считается адекватной, если она отражает заданные свойства объекта с необходимой точностью.

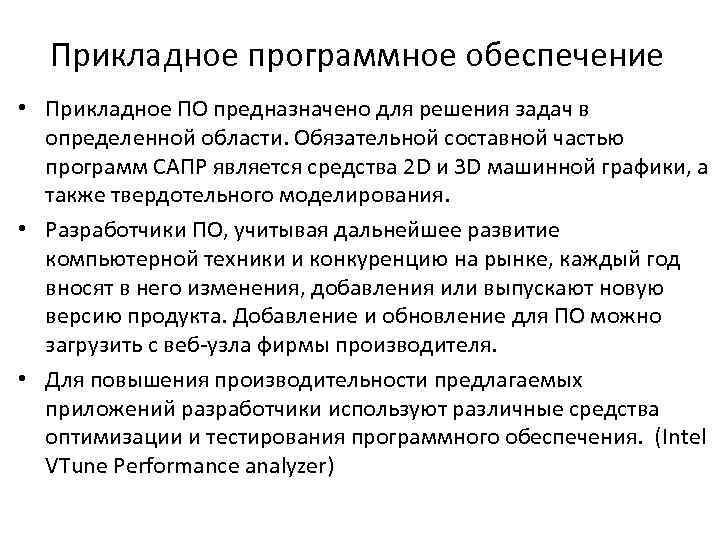

Прикладное программное обеспечение • Прикладное ПО предназначено для решения задач в определенной области. Обязательной составной частью программ САПР является средства 2 D и 3 D машинной графики, а также твердотельного моделирования. • Разработчики ПО, учитывая дальнейшее развитие компьютерной техники и конкуренцию на рынке, каждый год вносят в него изменения, добавления или выпускают новую версию продукта. Добавление и обновление для ПО можно загрузить с веб-узла фирмы производителя. • Для повышения производительности предлагаемых приложений разработчики используют различные средства оптимизации и тестирования программного обеспечения. (Intel VTune Performance analyzer)
Использование VTune для анализа производительности КОМПАС – 3 D позволило компании АСКОН идентифицировать и локализовать «узкие места» , ограничивающие скорость выполнения программного кода.
