Средства негласного получения акустической информации

Средства негласного получения акустической информации

Акустические звуковые колебания Слышимые звуки – 16 -20 000 Гц. Человеческий голос : • бас – 80– 350 • баритон – 110– 149 Гц • тенор – 130– 520 Гц • дискант – 260– 1000 Гц • сопрано – 260– 1050 Гц • колоратурное сопрано – до 1400 Гц

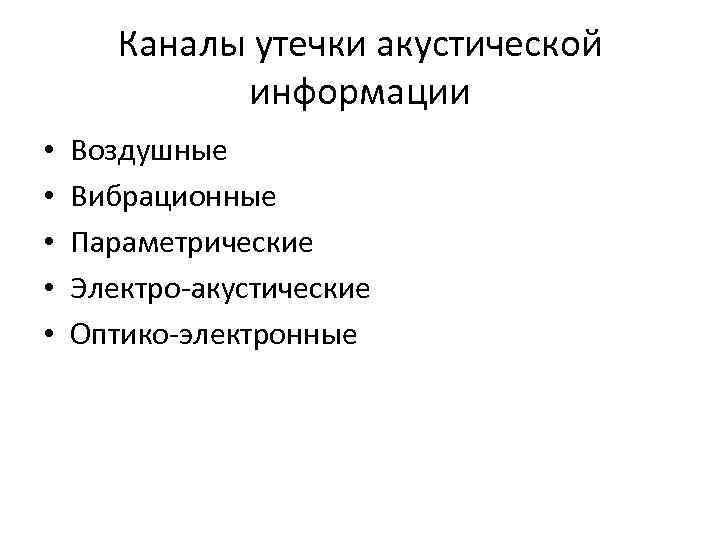

Каналы утечки акустической информации • Воздушные • Вибрационные • Параметрические • Электро-акустические • Оптико-электронные

Виды закладных устройств По виду сигналов используемых для получения информации • Акустические – Микрофонные закладные устройства • Механические – Стетоскопы • Электрические – Телефонные закладные устройства По способу передачи информации • Физическая линия – Электрическая розеточная сеть – Радиотрансляция – Телефонная линия • Радиоканал • Накопление информации

Виды закладных устройств По времени работы • Непрерывно работающие • Функционирующие по жесткому алгоритму – В течении заданного интервала времени. – При появлении акустических сигналов(акустопуск) – При поднятии телефонной трубки – При команде с пункта перехвата По способу электропитания • С автономным электропитанием • С питанием от физической цепи – Электрическая розеточная сеть – Радиотрансляционная линия – Телефонная линия По времени передачи информации • Передача информации в рамках масштаба времени • Передача информации в интервалы времени с аппаратурой быстродействия

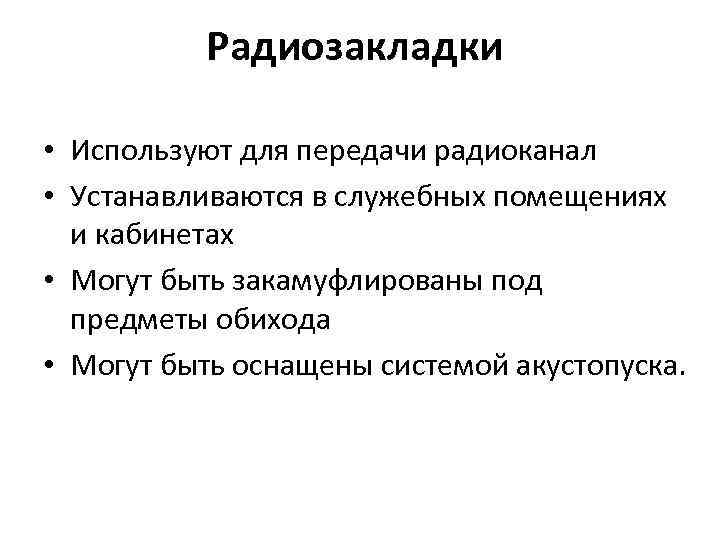

Радиозакладки • Используют для передачи радиоканал • Устанавливаются в служебных помещениях и кабинетах • Могут быть закамуфлированы под предметы обихода • Могут быть оснащены системой акустопуска.

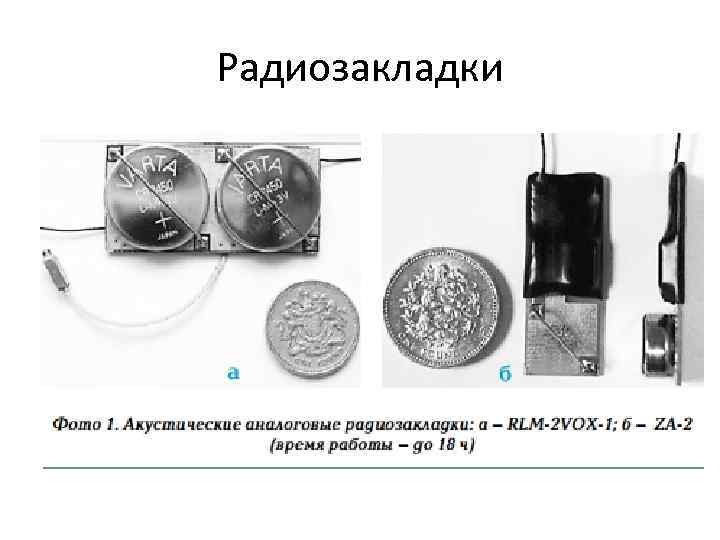

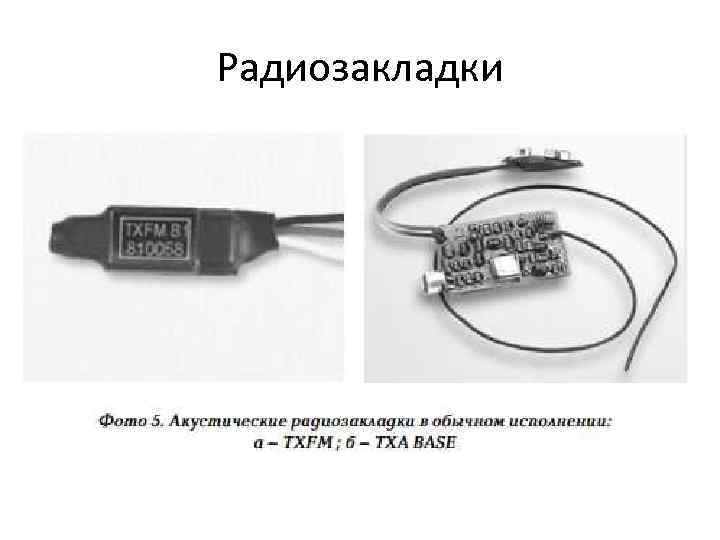

Радиозакладки

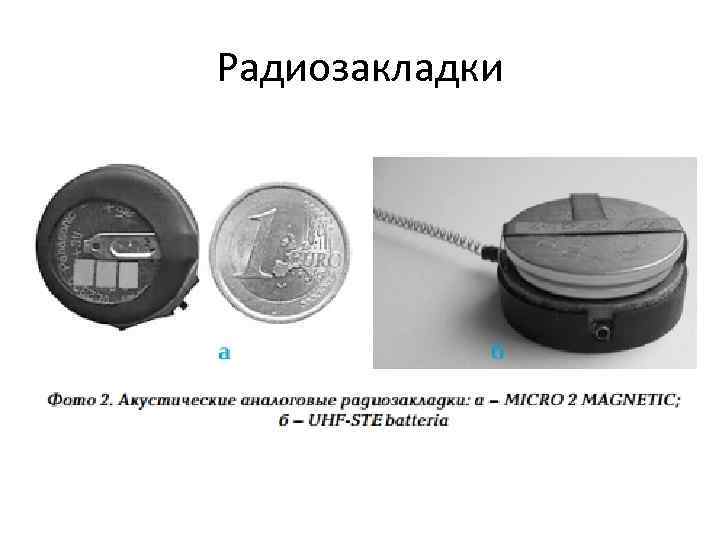

Радиозакладки

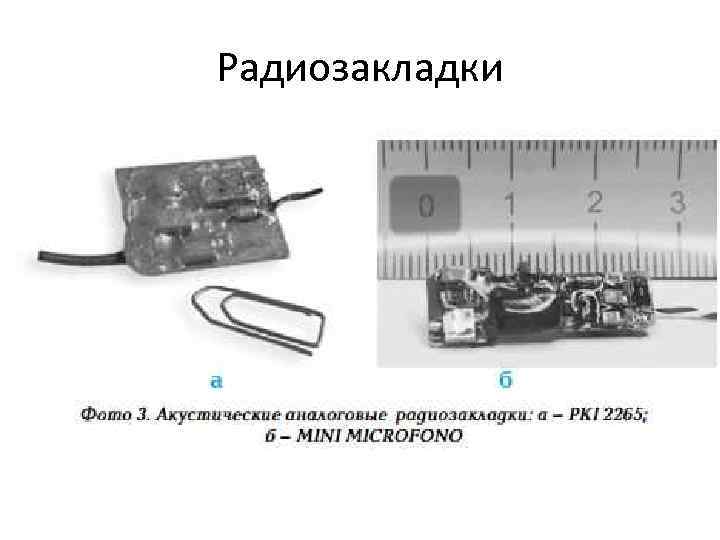

Радиозакладки

Радиозакладки

Радиозакладки

Радиозакладки

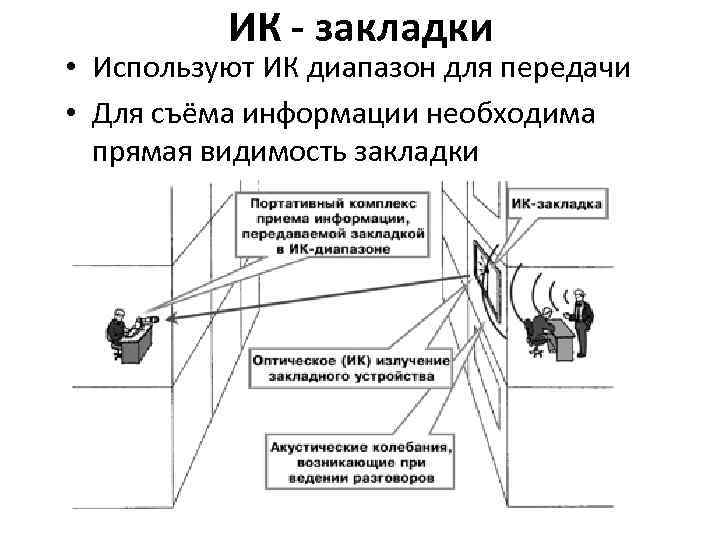

ИК - закладки • Используют ИК диапазон для передачи • Для съёма информации необходима прямая видимость закладки

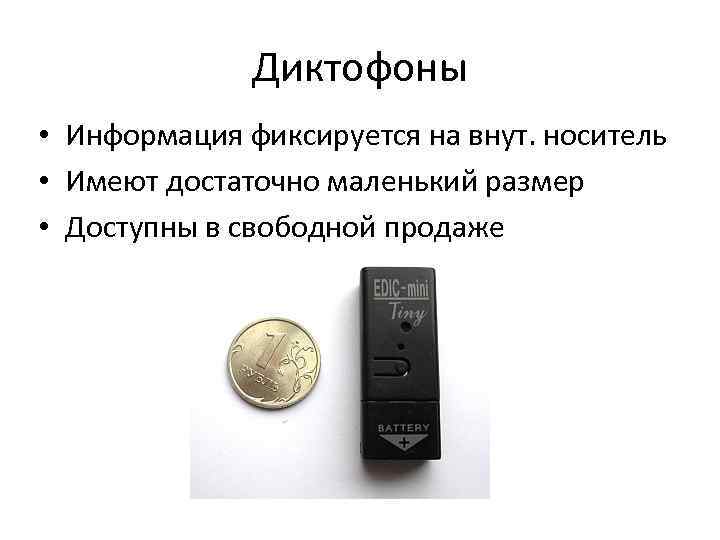

Диктофоны • Информация фиксируется на внут. носитель • Имеют достаточно маленький размер • Доступны в свободной продаже

Проводные микрофоны • Устанавливаются на стадии строительства/ремонта помещения • Соединяются с приёмником сигнала по проводам.

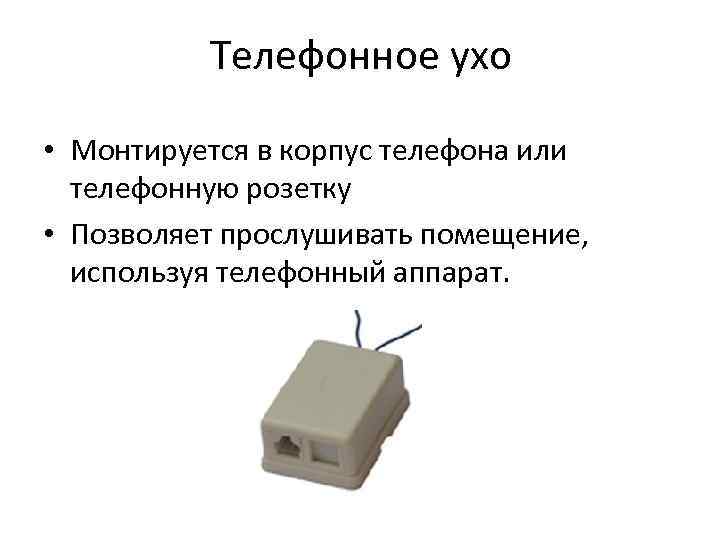

Телефонное ухо • Монтируется в корпус телефона или телефонную розетку • Позволяет прослушивать помещение, используя телефонный аппарат.

Стетоскопы • Фиксировать и усиливать звуковые колебания • Имеют очень низкий порог срабатывания. • Имеют коэффицент усиления порядка 80 - 100 Дб

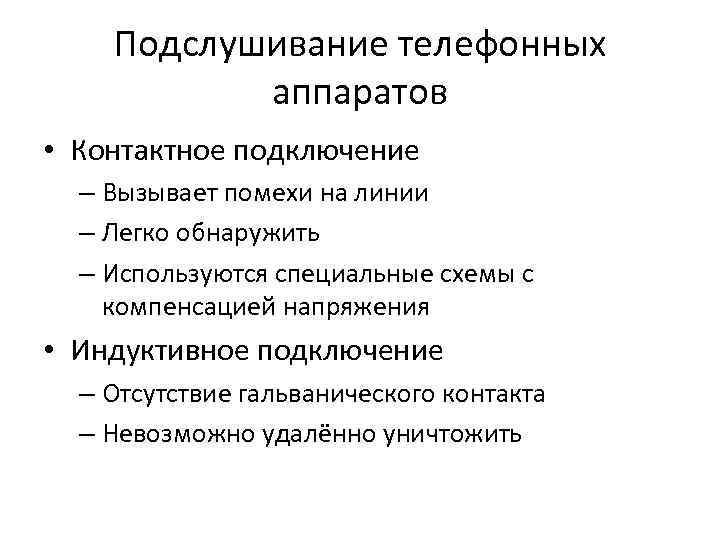

Подслушивание телефонных аппаратов • Контактное подключение – Вызывает помехи на линии – Легко обнаружить – Используются специальные схемы с компенсацией напряжения • Индуктивное подключение – Отсутствие гальванического контакта – Невозможно удалённо уничтожить

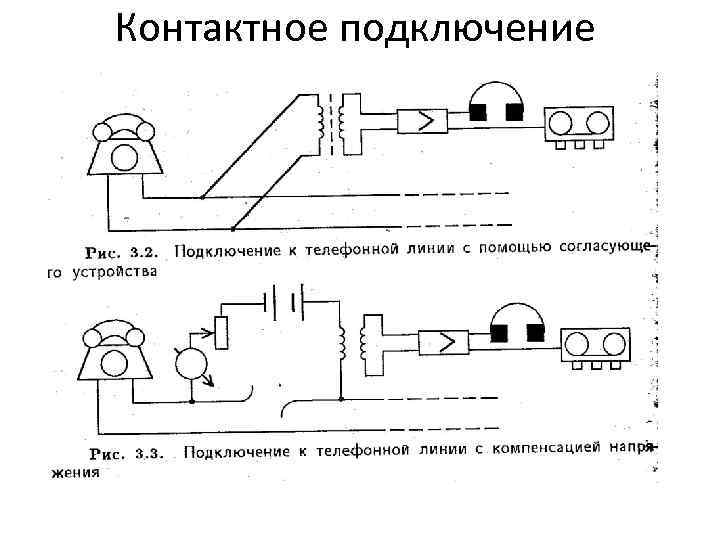

Контактное подключение

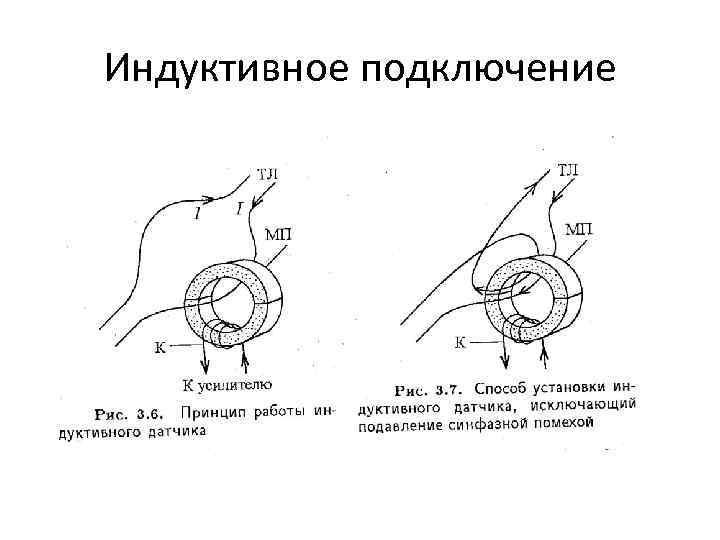

Индуктивное подключение

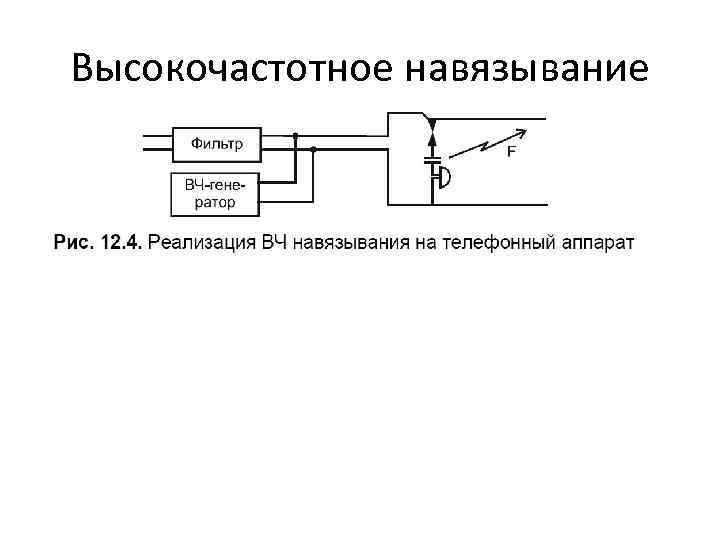

Высокочастотное навязывание

Устройства дистанционного съёма акустической информации • Параболический микрофон • Трубчатый микрофон • Плоский микрофон • Лазерный микрофон

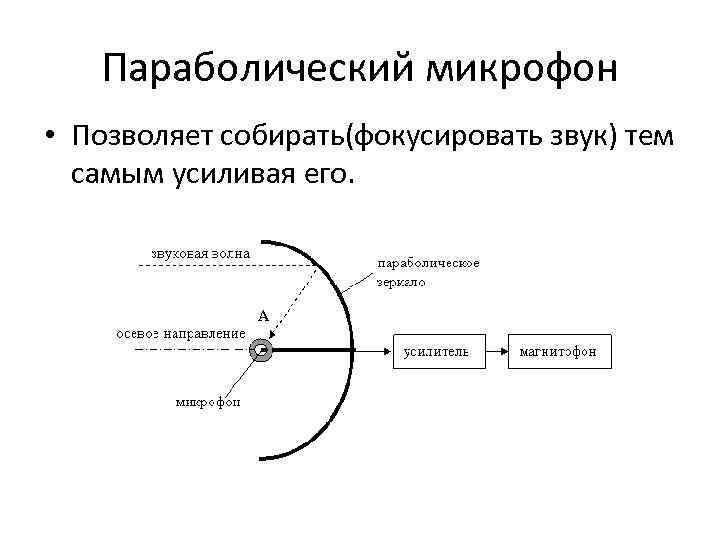

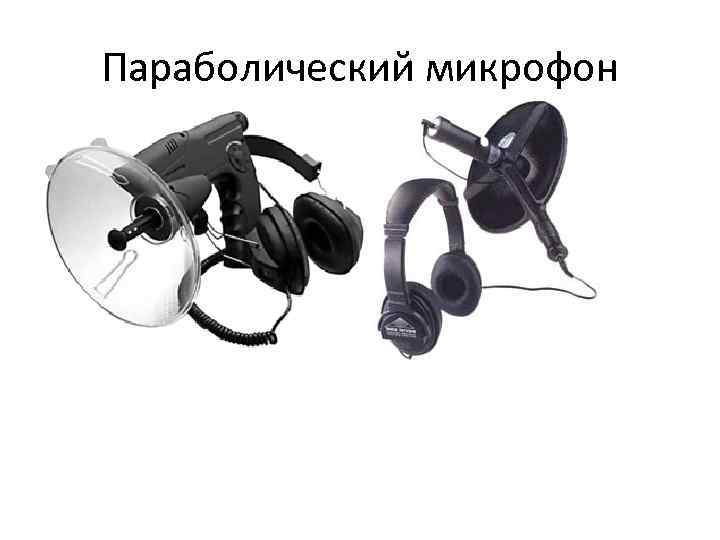

Параболический микрофон • Позволяет собирать(фокусировать звук) тем самым усиливая его.

Параболический микрофон

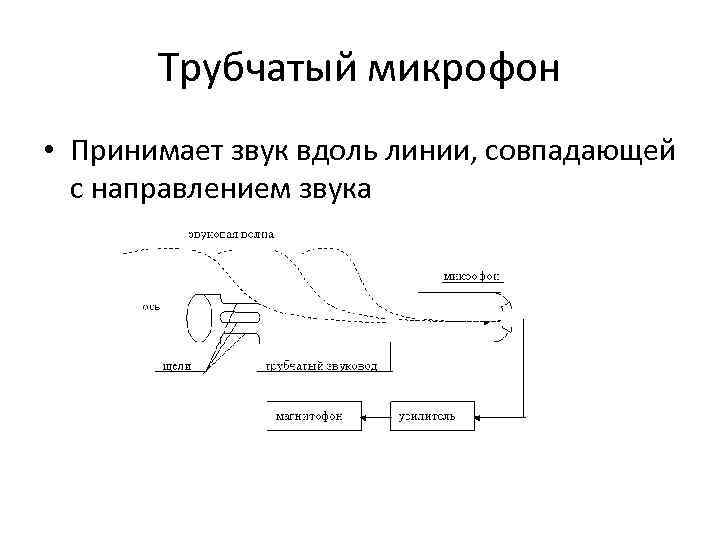

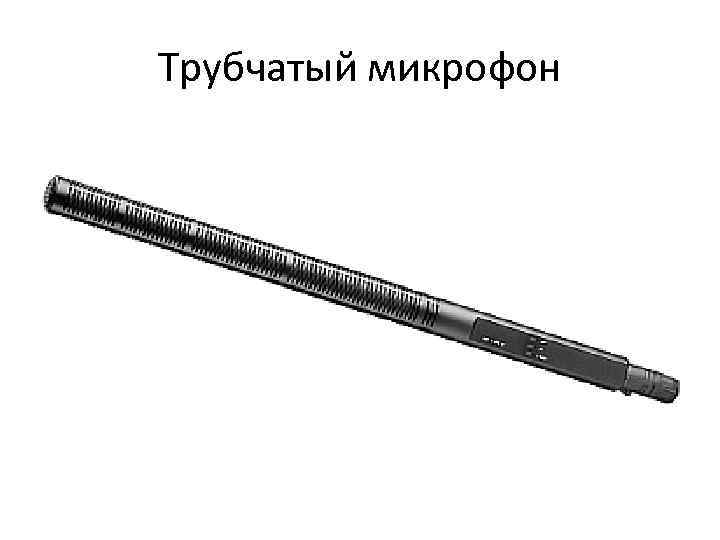

Трубчатый микрофон • Принимает звук вдоль линии, совпадающей с направлением звука

Трубчатый микрофон

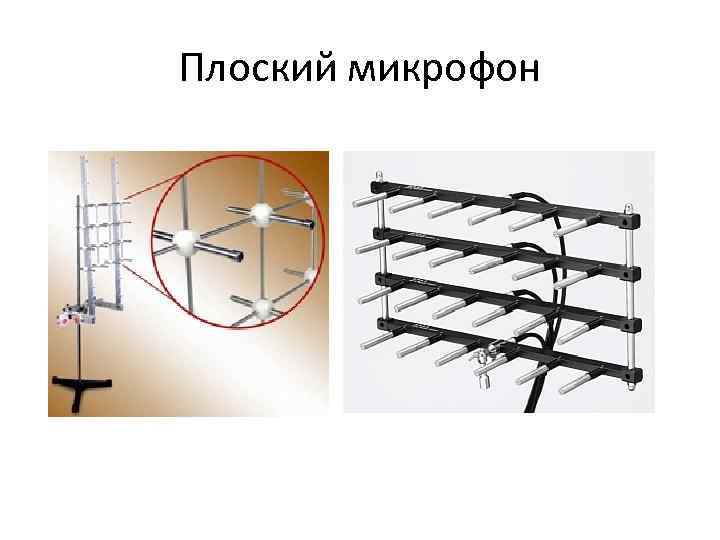

Плоский микрофон • Обеспечивает одновременный прим звукового поля в дискретных точках некоторой плоскости.

Плоский микрофон

Лазерный микрофон • Используется для перехвата информации промодулированной исследуемой поверхностью.

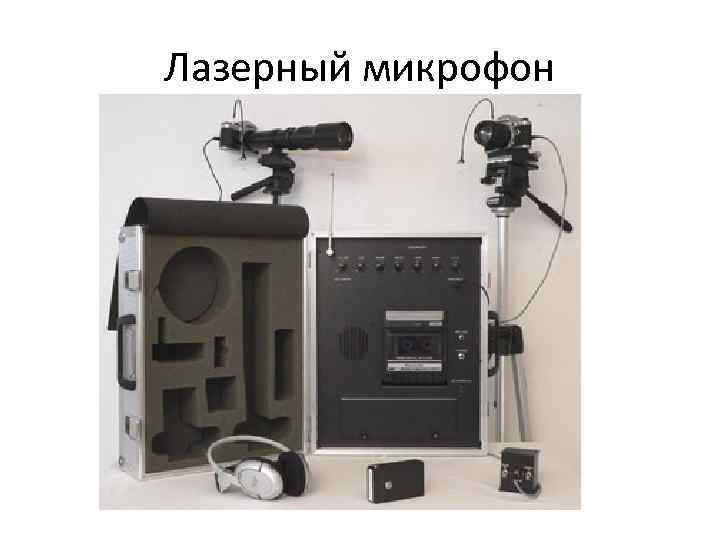

Лазерный микрофон

Спасибо за внимание!
