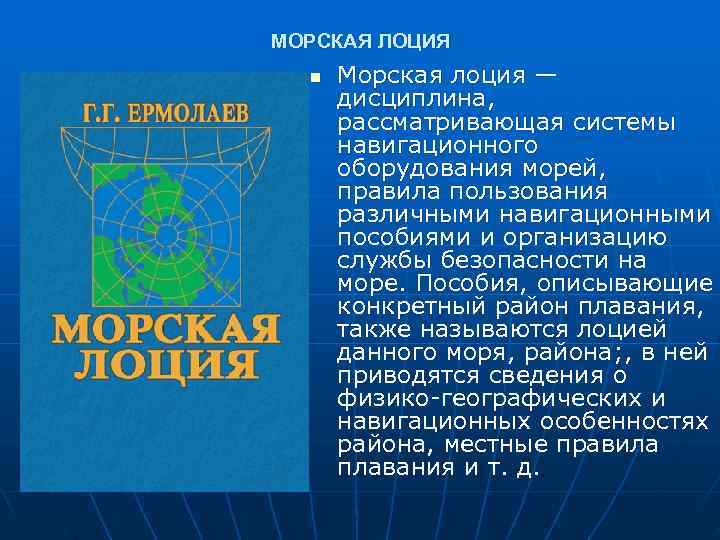

МОРСКАЯ ЛОЦИЯ n Морская лоция — дисциплина, рассматривающая системы навигационного оборудования морей, правила пользования различными навигационными пособиями и организацию службы безопасности на море. Пособия, описывающие конкретный район плавания, также называются лоцией данного моря, района; , в ней приводятся сведения о физико-географических и навигационных особенностях района, местные правила плавания и т. д.

БЕРЕГОВАЯ ЗОНА n Морское плавание маломерных судов происходит, как правило, в прибрежных районах, где глубины небольшие. Поэтому плавание в этих районах осложнено, а иногда и опасно. Мореплаватель-любитель должен изучить лоцию этого района и особенно имеющиеся в нем навигационные опасности. Для этого ему необходимо знать основную терминологию, относящуюся к прибрежной зоне.

n Основные элементы береговой зоны n Береговая линия — граница между сушей и поверхностью моря; n побережье — полоса суши, прилегающая к морю до береговой линии; n берег — полоса суши, примыкающая к береговой линии; n пляж — скопление песчаных наносов в прибойной зоне.

Навигационные опасности n Навигационными опасностями называют места с малыми глубинами. n К ним относятся: n банка — отдельно расположенный участок мели, глубина над которым значительно меньше, чем глубина вокруг него; n бар — наносная мель в устье реки при ее впадении в море, лежащая поперек входа в устье; n коса — узкая длинная мель, переходящая в подводную отмель берега; n мелководье — большое неглубокое пространство; n мель — место в море с глубинами менее 10 м; n отмель — мель, идущая от берега в сторону моря; n риф — отмель или банка из камней или кораллов; n осушная мель — появляющаяся из воды при отливе; n отличительная глубина — глубина, резко отличающаяся от окружных глубин в большую или меньшую сторону.

СРЕДСТВА НАВИГАЦИОННОГО ОБОРУДОВАНИЯ (СНО) n Опасные в навигационном отношении места как в открытом море, так и вблизи берегов ограждаются соответствующими знаками или сооружениями, которые называются средствами навигационного оборудования. n Средства навигационного оборудования подразделяются на береговые и плавучие.

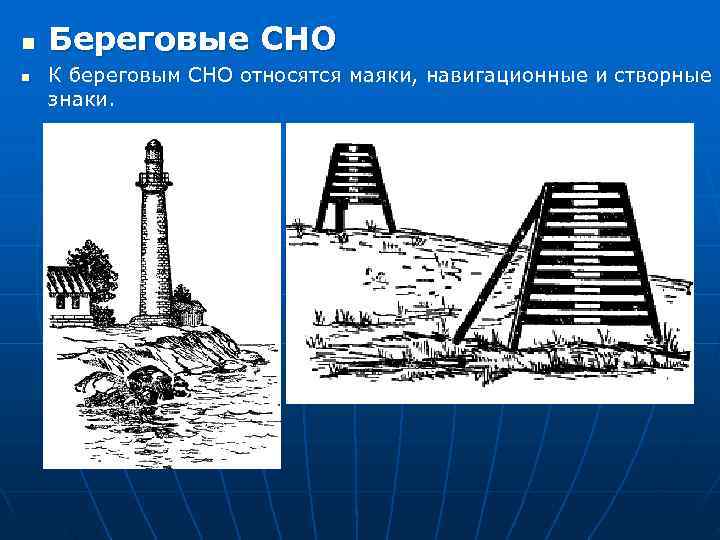

n Береговые СНО n К береговым СНО относятся маяки, навигационные и створные знаки.

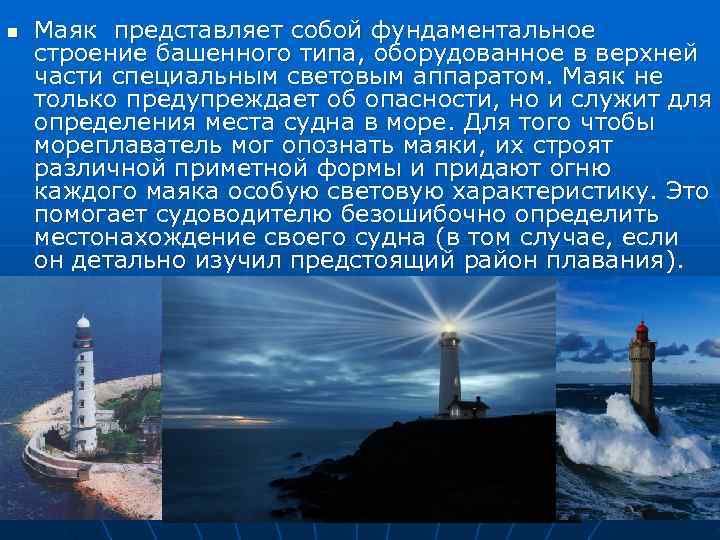

n Маяк представляет собой фундаментальное строение башенного типа, оборудованное в верхней части специальным световым аппаратом. Маяк не только предупреждает об опасности, но и служит для определения места судна в море. Для того чтобы мореплаватель мог опознать маяки, их строят различной приметной формы и придают огню каждого маяка особую световую характеристику. Это помогает судоводителю безошибочно определить местонахождение своего судна (в том случае, если он детально изучил предстоящий район плавания).

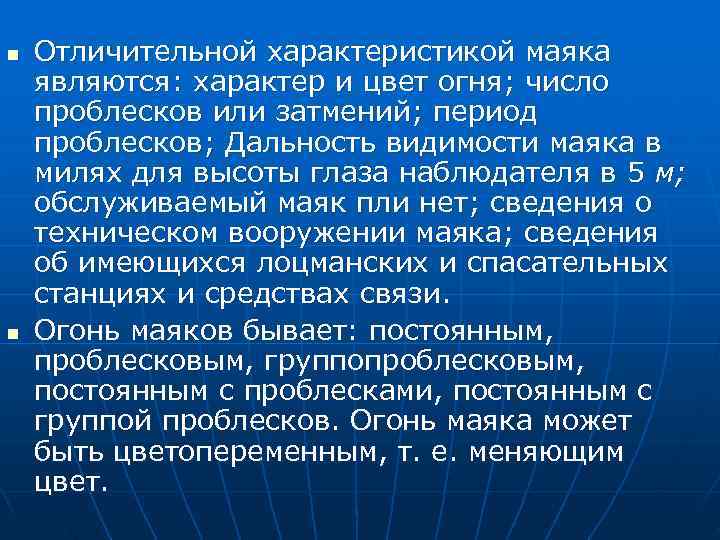

n Отличительной характеристикой маяка являются: характер и цвет огня; число проблесков или затмений; период проблесков; Дальность видимости маяка в милях для высоты глаза наблюдателя в 5 м; обслуживаемый маяк пли нет; сведения о техническом вооружении маяка; сведения об имеющихся лоцманских и спасательных станциях и средствах связи. n Огонь маяков бывает: постоянным, проблесковым, группопроблесковым, постоянным с проблесками, постоянным с группой проблесков. Огонь маяка может быть цветопеременным, т. е. меняющим цвет.

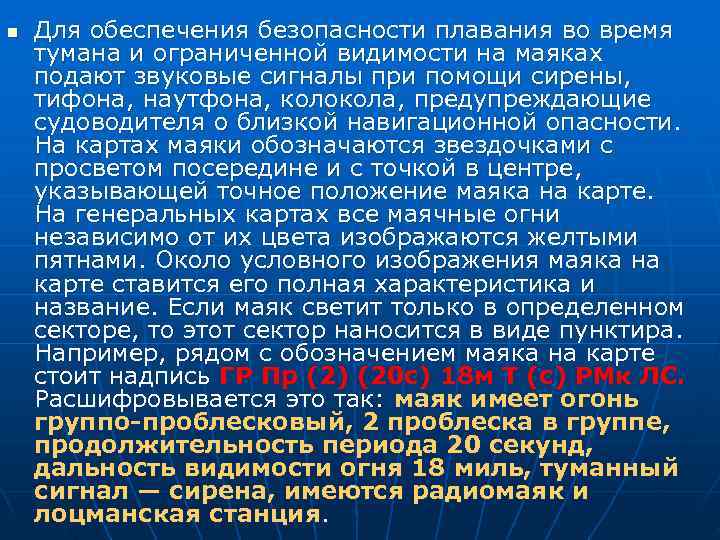

n Для обеспечения безопасности плавания во время тумана и ограниченной видимости на маяках подают звуковые сигналы при помощи сирены, тифона, наутфона, колокола, предупреждающие судоводителя о близкой навигационной опасности. На картах маяки обозначаются звездочками с просветом посередине и с точкой в центре, указывающей точное положение маяка на карте. На генеральных картах все маячные огни независимо от их цвета изображаются желтыми пятнами. Около условного изображения маяка на карте ставится его полная характеристика и название. Если маяк светит только в определенном секторе, то этот сектор наносится в виде пунктира. Например, рядом с обозначением маяка на карте стоит надпись ГР Пр (2) (20 с) 18 м Т (с) РМк ЛС. Расшифровывается это так: маяк имеет огонь группо-проблесковый, 2 проблеска в группе, продолжительность периода 20 секунд, дальность видимости огня 18 миль, туманный сигнал — сирена, имеются радиомаяк и лоцманская станция.

n Навигационные знаки — специальные сооружения различной конструкции, по размерам значительно меньше маяков. Они могут быть освещаемыми и неосвещаемыми. Включение огня на знаках производится обычно автоматически при помощи фотоэлементов. Знаки постоянно не обслуживаются. Освещаемые навигационные знаки имеют отличительную от других знаков района световую характеристику, которая, как правило, бывает проблесковой, постоянной или группо-проблесковой. Кроме того, освещаемые знаки различаются по цвету огня. Само расположение знака и характеристика его огня наносятся на навигационную карту. Дальность видимости огней таких знаков достигает 6— 8 миль при ясном состоянии атмосферы.

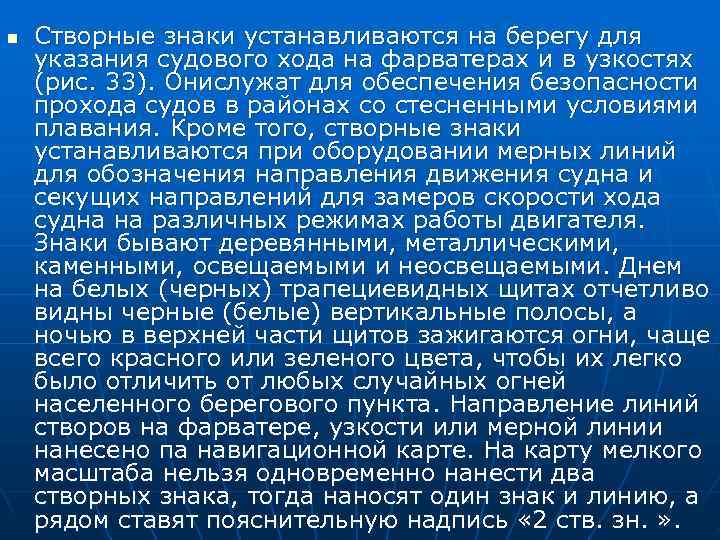

n Створные знаки устанавливаются на берегу для указания судового хода на фарватерах и в узкостях (рис. 33). Онислужат для обеспечения безопасности прохода судов в районах со стесненными условиями плавания. Кроме того, створные знаки устанавливаются при оборудовании мерных линий для обозначения направления движения судна и секущих направлений для замеров скорости хода судна на различных режимах работы двигателя. Знаки бывают деревянными, металлическими, каменными, освещаемыми и неосвещаемыми. Днем на белых (черных) трапециевидных щитах отчетливо видны черные (белые) вертикальные полосы, а ночью в верхней части щитов зажигаются огни, чаще всего красного или зеленого цвета, чтобы их легко было отличить от любых случайных огней населенного берегового пункта. Направление линий створов на фарватере, узкости или мерной линии нанесено па навигационной карте. На карту мелкого масштаба нельзя одновременно нанести два створных знака, тогда наносят один знак и линию, а рядом ставят пояснительную надпись « 2 ств. зн. » .

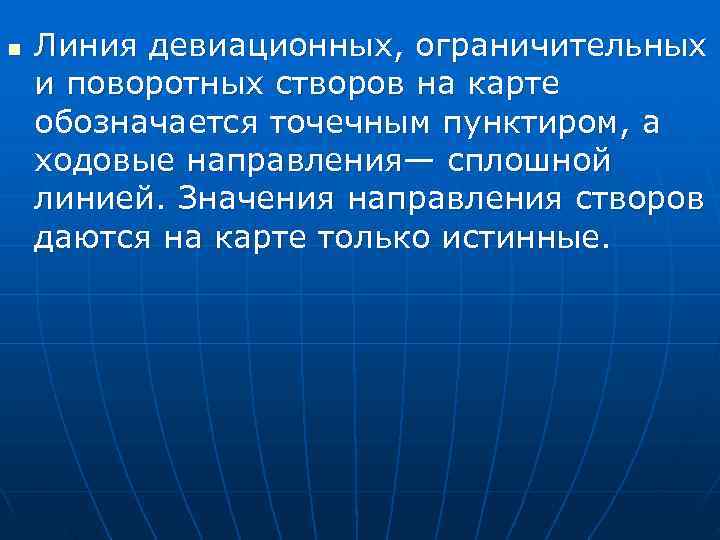

n Линия девиационных, ограничительных и поворотных створов на карте обозначается точечным пунктиром, а ходовые направления— сплошной линией. Значения направления створов даются на карте только истинные.

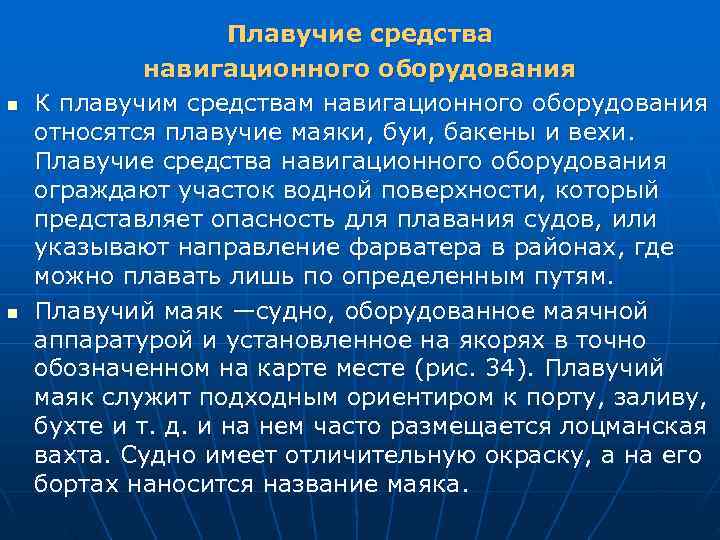

Плавучие средства навигационного оборудования n К плавучим средствам навигационного оборудования относятся плавучие маяки, буи, бакены и вехи. Плавучие средства навигационного оборудования ограждают участок водной поверхности, который представляет опасность для плавания судов, или указывают направление фарватера в районах, где можно плавать лишь по определенным путям. n Плавучий маяк —судно, оборудованное маячной аппаратурой и установленное на якорях в точно обозначенном на карте месте (рис. 34). Плавучий маяк служит подходным ориентиром к порту, заливу, бухте и т. д. и на нем часто размещается лоцманская вахта. Судно имеет отличительную окраску, а на его бортах наносится название маяка.

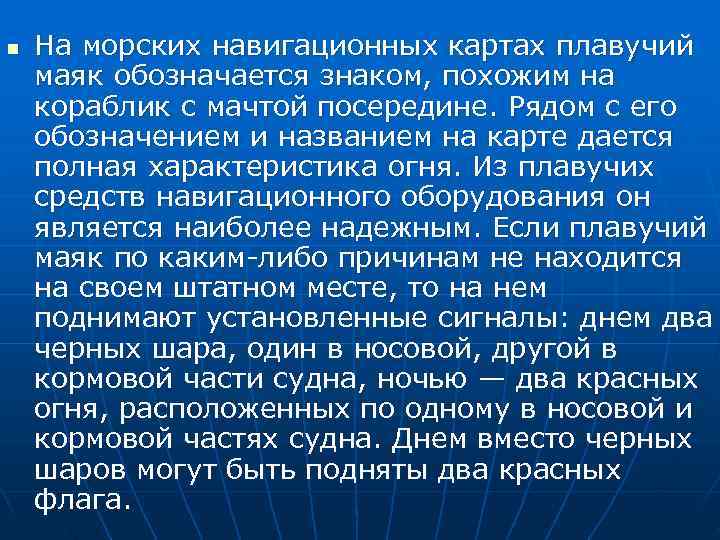

n На морских навигационных картах плавучий маяк обозначается знаком, похожим на кораблик с мачтой посередине. Рядом с его обозначением и названием на карте дается полная характеристика огня. Из плавучих средств навигационного оборудования он является наиболее надежным. Если плавучий маяк по каким-либо причинам не находится на своем штатном месте, то на нем поднимают установленные сигналы: днем два черных шара, один в носовой, другой в кормовой части судна, ночью — два красных огня, расположенных по одному в носовой и кормовой частях судна. Днем вместо черных шаров могут быть подняты два красных флага.

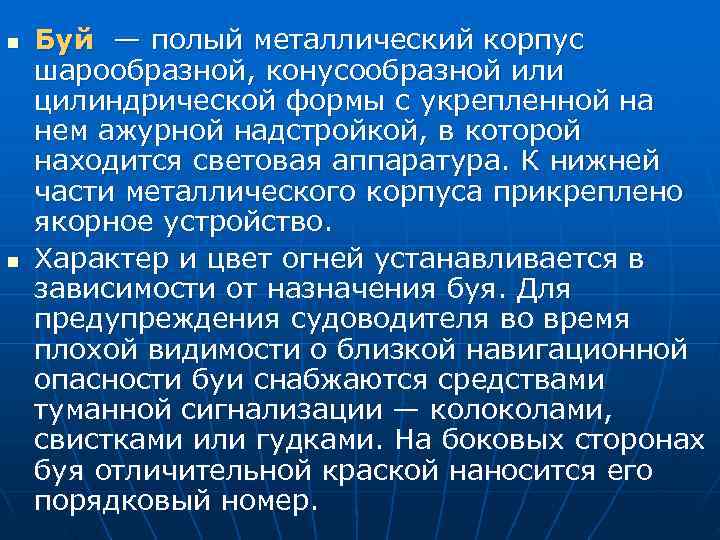

n Буй — полый металлический корпус шарообразной, конусообразной или цилиндрической формы с укрепленной на нем ажурной надстройкой, в которой находится световая аппаратура. К нижней части металлического корпуса прикреплено якорное устройство. n Характер и цвет огней устанавливается в зависимости от назначения буя. Для предупреждения судоводителя во время плохой видимости о близкой навигационной опасности буи снабжаются средствами туманной сигнализации — колоколами, свистками или гудками. На боковых сторонах буя отличительной краской наносится его порядковый номер.

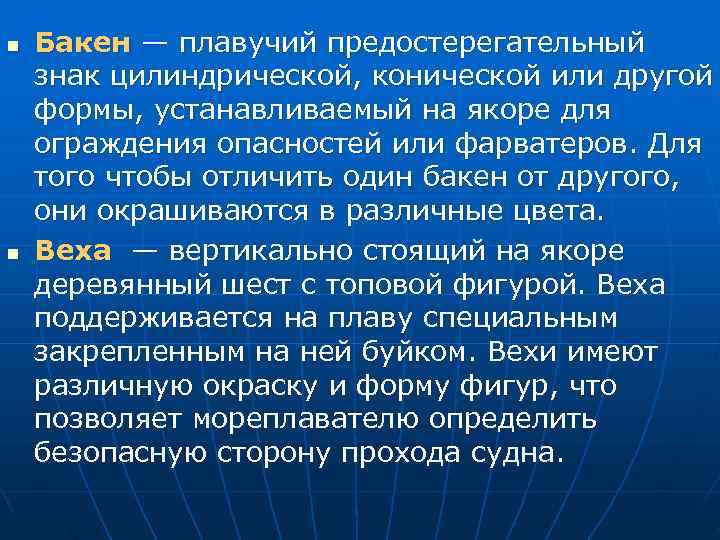

n Бакен — плавучий предостерегательный знак цилиндрической, конической или другой формы, устанавливаемый на якоре для ограждения опасностей или фарватеров. Для того чтобы отличить один бакен от другого, они окрашиваются в различные цвета. n Веха — вертикально стоящий на якоре деревянный шест с топовой фигурой. Веха поддерживается на плаву специальным закрепленным на ней буйком. Вехи имеют различную окраску и форму фигур, что позволяет мореплавателю определить безопасную сторону прохода судна.

Системы ограждения навигационных опасностей n Для ограждения отдельных навигационных опасностей или больших водных участков на морях и озерах принята так называемая «кардинальная система» (ограждение относительно сторон света). Плавучие средства ограждения расставляются следующим образом.

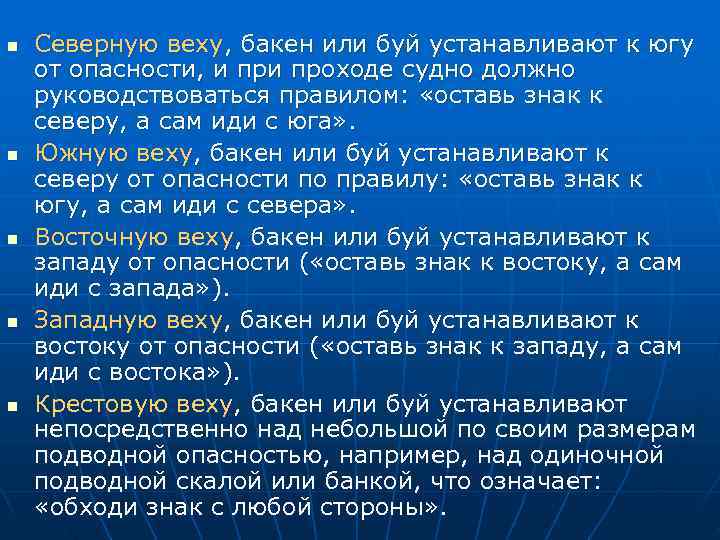

n Северную веху, бакен или буй устанавливают к югу от опасности, и проходе судно должно руководствоваться правилом: «оставь знак к северу, а сам иди с юга» . n Южную веху, бакен или буй устанавливают к северу от опасности по правилу: «оставь знак к югу, а сам иди с севера» . n Восточную веху, бакен или буй устанавливают к западу от опасности ( «оставь знак к востоку, а сам иди с запада» ). n Западную веху, бакен или буй устанавливают к востоку от опасности ( «оставь знак к западу, а сам иди с востока» ). n Крестовую веху, бакен или буй устанавливают непосредственно над небольшой по своим размерам подводной опасностью, например, над одиночной подводной скалой или банкой, что означает: «обходи знак с любой стороны» .

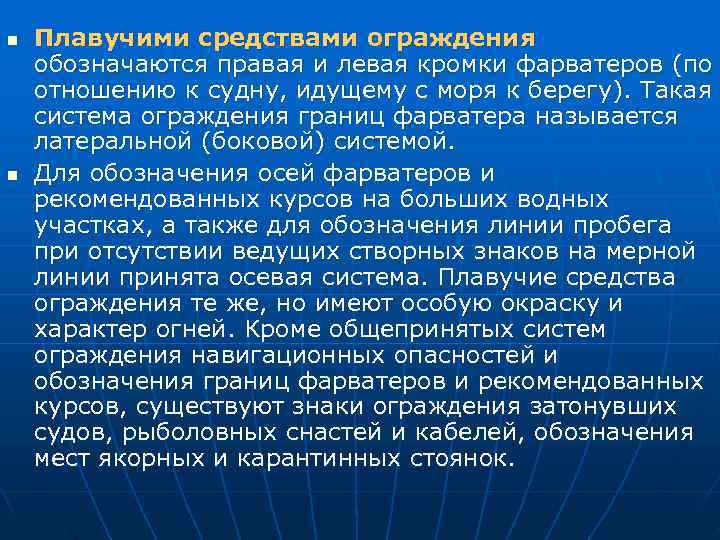

n Плавучими средствами ограждения обозначаются правая и левая кромки фарватеров (по отношению к судну, идущему с моря к берегу). Такая система ограждения границ фарватера называется латеральной (боковой) системой. n Для обозначения осей фарватеров и рекомендованных курсов на больших водных участках, а также для обозначения линии пробега при отсутствии ведущих створных знаков на мерной линии принята осевая система. Плавучие средства ограждения те же, но имеют особую окраску и характер огней. Кроме общепринятых систем ограждения навигационных опасностей и обозначения границ фарватеров и рекомендованных курсов, существуют знаки ограждения затонувших судов, рыболовных снастей и кабелей, обозначения мест якорных и карантинных стоянок.

Система МАМС (Международная ассоциация маячных служб) включает плавучие знаки пяти типов:

n Система МАМС (Международная ассоциация маячных служб) включает плавучие знаки пяти типов: 1) латеральные; 2) кардинальные; 3) ограждающие отдельные опасности; 4) обозначающие начальные точки и ось фарватера (канала) и середину прохода (осевые, или знаки чистой воды); 5) специального назначения.

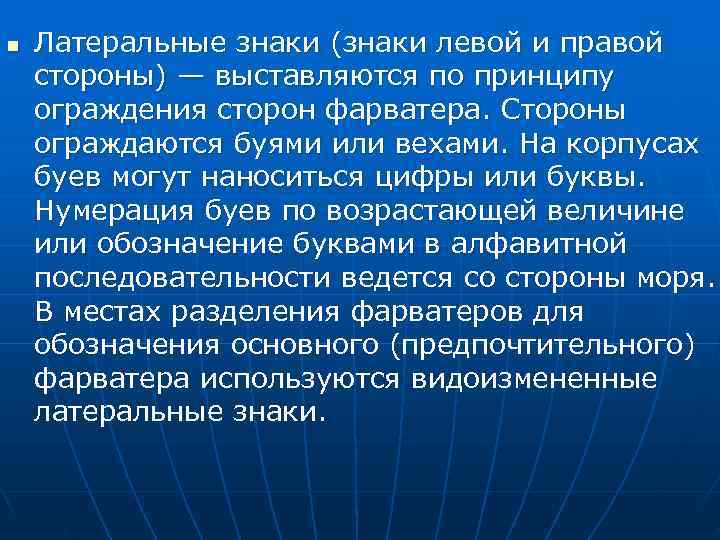

n Латеральные знаки (знаки левой и правой стороны) — выставляются по принципу ограждения сторон фарватера. Стороны ограждаются буями или вехами. На корпусах буев могут наноситься цифры или буквы. Нумерация буев по возрастающей величине или обозначение буквами в алфавитной последовательности ведется со стороны моря. В местах разделения фарватеров для обозначения основного (предпочтительного) фарватера используются видоизмененные латеральные знаки.

n В регионе А на латеральных знаках, выставляемых на левой и правой сторонах фарватера, зажигаются соответственно красные и зеленые огни. В регионе Б на латеральных знаках, выставляемых на левой и правой сторонах фарватера, зажигаются соответственно зеленые и красные огни. Кардинальные знаки выставляются по принципу ограждения навигационных опасностей относительно стран света и обозначают сторону, с какой следует обходить ограждаемую опасность. С этой целью горизонт вокруг навигационной опасности условно делится на секторы: северный N — между румбами NW и NE, восточный E — между румбами NE и SE, южный S — между румбами SE и SW, и западный W — между румбами SW и NW.

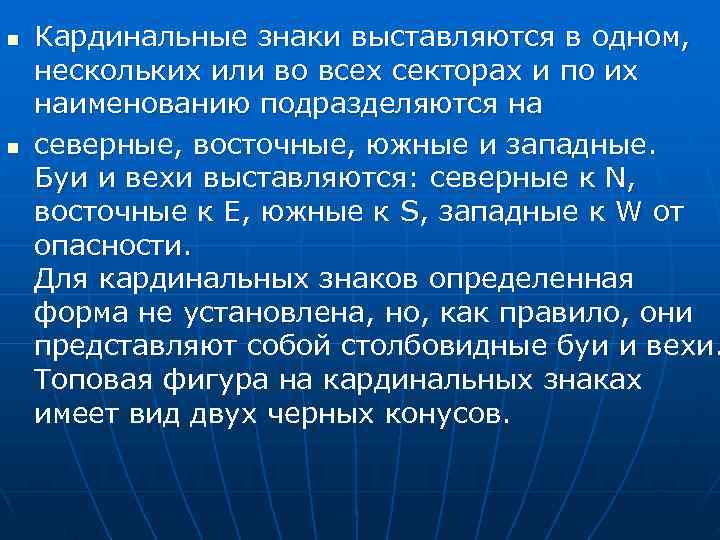

n Кардинальные знаки выставляются в одном, нескольких или во всех секторах и по их наименованию подразделяются на n северные, восточные, южные и западные. Буи и вехи выставляются: северные к N, восточные к Е, южные к S, западные к W от опасности. Для кардинальных знаков определенная форма не установлена, но, как правило, они представляют собой столбовидные буи и вехи. Топовая фигура на кардинальных знаках имеет вид двух черных конусов.

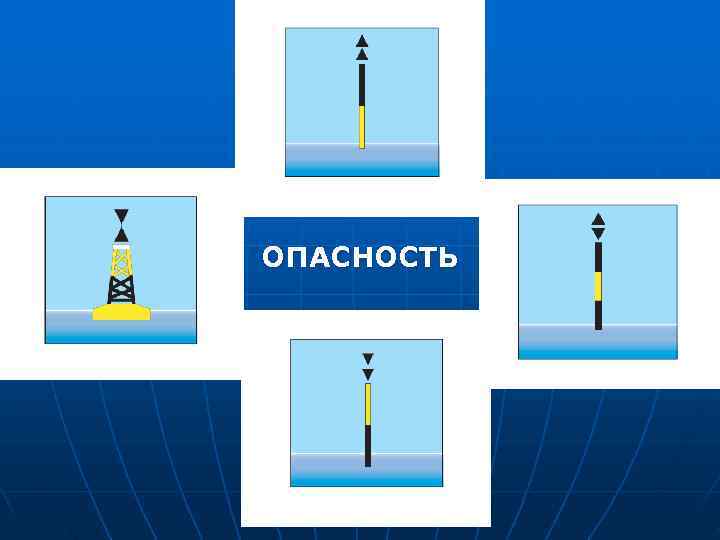

ОПАСНОСТЬ

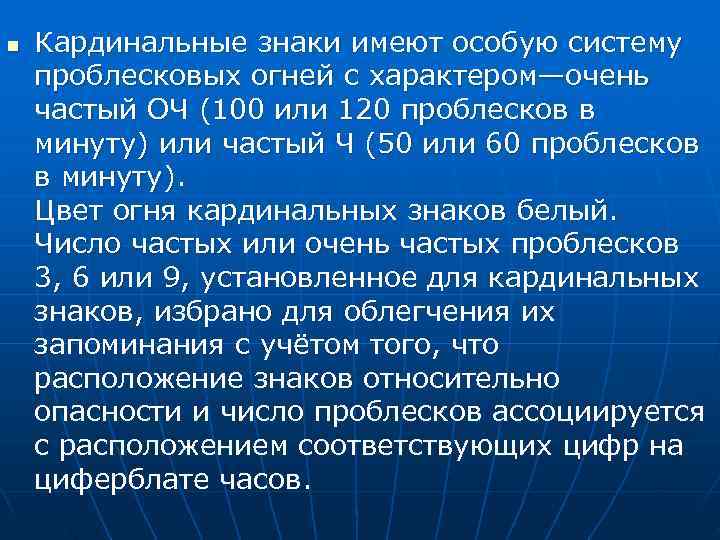

n Кардинальные знаки имеют особую систему проблесковых огней с характером—очень частый ОЧ (100 или 120 проблесков в минуту) или частый Ч (50 или 60 проблесков в минуту). Цвет огня кардинальных знаков белый. Число частых или очень частых проблесков 3, 6 или 9, установленное для кардинальных знаков, избрано для облегчения их запоминания с учётом того, что расположение знаков относительно опасности и число проблесков ассоциируется с расположением соответствующих цифр на циферблате часов.

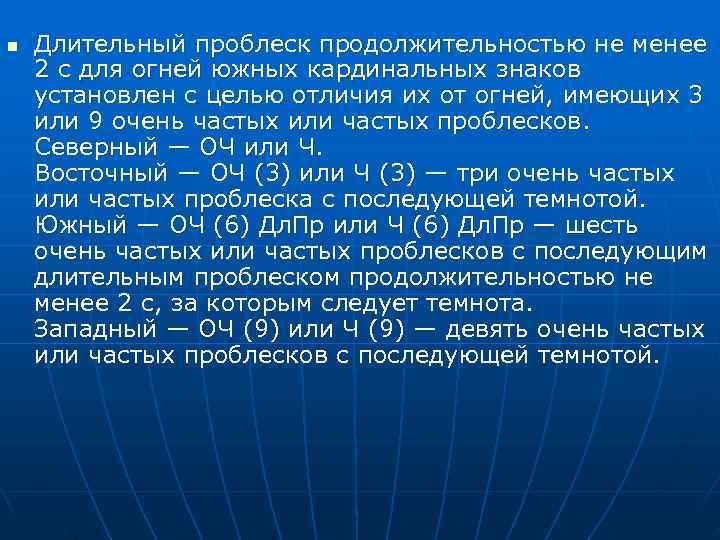

n Длительный проблеск продолжительностью не менее 2 с для огней южных кардинальных знаков установлен с целью отличия их от огней, имеющих 3 или 9 очень частых или частых проблесков. Северный — ОЧ или Ч. Восточный — ОЧ (3) или Ч (3) — три очень частых или частых проблеска с последующей темнотой. Южный — ОЧ (6) Дл. Пр или Ч (6) Дл. Пр — шесть очень частых или частых проблесков с последующим длительным проблеском продолжительностью не менее 2 с, за которым следует темнота. Западный — ОЧ (9) или Ч (9) — девять очень частых или частых проблесков с последующей темнотой.

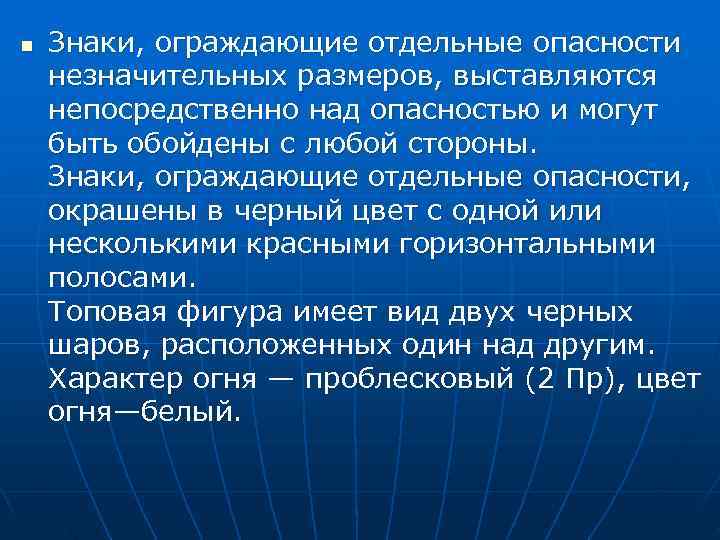

n Знаки, ограждающие отдельные опасности незначительных размеров, выставляются непосредственно над опасностью и могут быть обойдены с любой стороны. Знаки, ограждающие отдельные опасности, окрашены в черный цвет с одной или несколькими красными горизонтальными полосами. Топовая фигура имеет вид двух черных шаров, расположенных один над другим. Характер огня — проблесковый (2 Пр), цвет огня—белый.

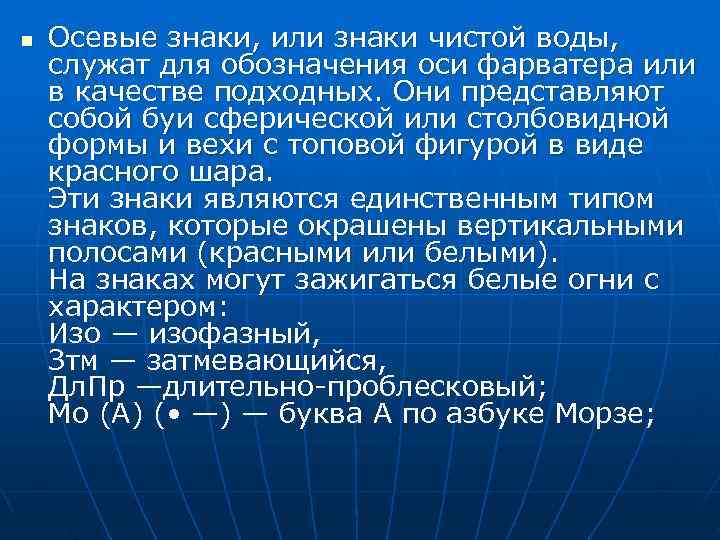

n Осевые знаки, или знаки чистой воды, служат для обозначения оси фарватера или в качестве подходных. Они представляют собой буи сферической или столбовидной формы и вехи с топовой фигурой в виде красного шара. Эти знаки являются единственным типом знаков, которые окрашены вертикальными полосами (красными или белыми). На знаках могут зажигаться белые огни с характером: Изо — изофазный, Зтм — затмевающийся, Дл. Пр —длительно-проблесковый; Мо (А) ( • —) — буква А по азбуке Морзе;

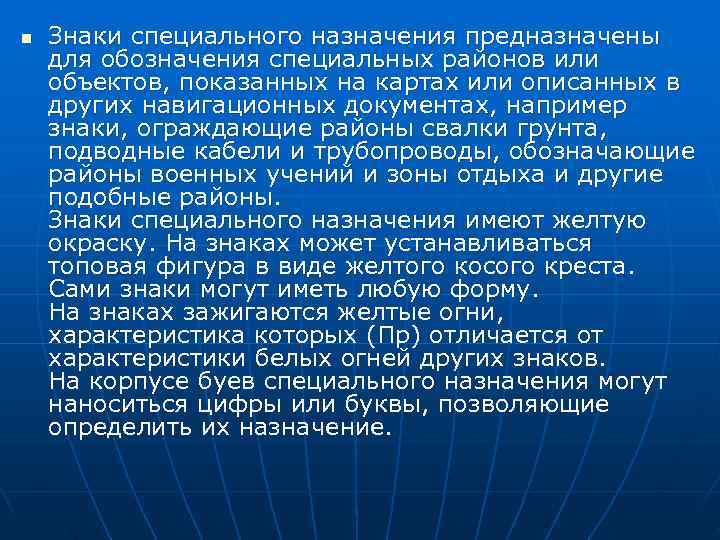

n Знаки специального назначения предназначены для обозначения специальных районов или объектов, показанных на картах или описанных в других навигационных документах, например знаки, ограждающие районы свалки грунта, подводные кабели и трубопроводы, обозначающие районы военных учений и зоны отдыха и другие подобные районы. Знаки специального назначения имеют желтую окраску. На знаках может устанавливаться топовая фигура в виде желтого косого креста. Сами знаки могут иметь любую форму. На знаках зажигаются желтые огни, характеристика которых (Пр) отличается от характеристики белых огней других знаков. На корпусе буев специального назначения могут наноситься цифры или буквы, позволяющие определить их назначение.

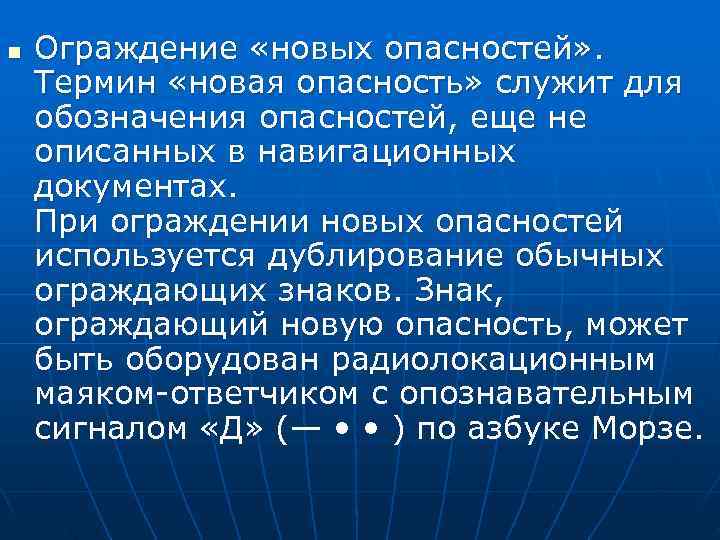

n Ограждение «новых опасностей» . Термин «новая опасность» служит для обозначения опасностей, еще не описанных в навигационных документах. При ограждении новых опасностей используется дублирование обычных ограждающих знаков. Знак, ограждающий новую опасность, может быть оборудован радиолокационным маяком-ответчиком с опознавательным сигналом «Д» (— • • ) по азбуке Морзе.

n На рисунках знаки латеральной системы ограждения в регионе А по системе МАМС. Слева направо: 1. Знаки левой строны. 2. Знаки правой стороны. 3. Знаки, указывающие основной фарватер: - основной фарватер справа, - основной фарватер слева.

n - знаки, ограждающие отдельные опасности; - осевые знаки, или знаки чистой воды; - знаки специального назначения.
