Средства и методы измерений План урока 1.

Средства и методы измерений План урока 1. Виды средств измерений. 2. Эталоны, их классификация. 3. Перспективы развития эталонов. 4. Методы измерений, их классификация.

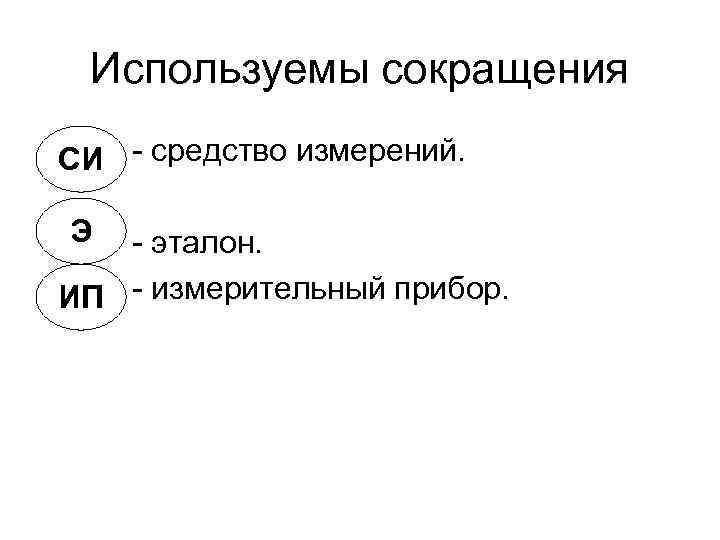

Используемы сокращения СИ - средство измерений. Э - эталон. ИП - измерительный прибор.

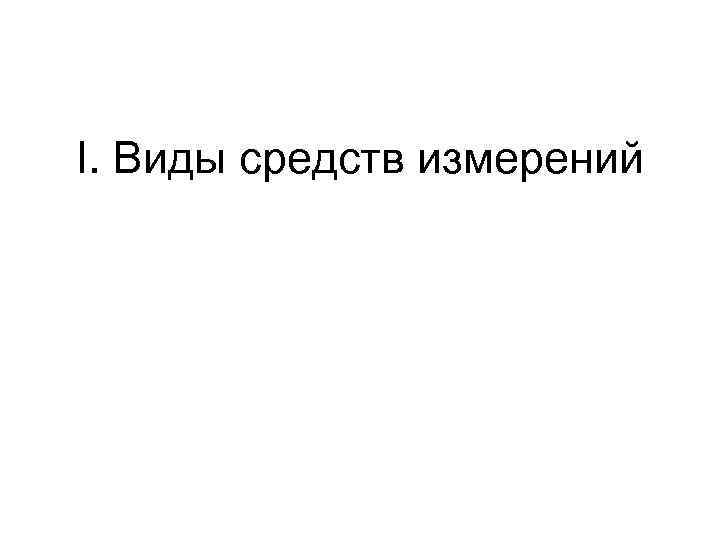

I. Виды средств измерений

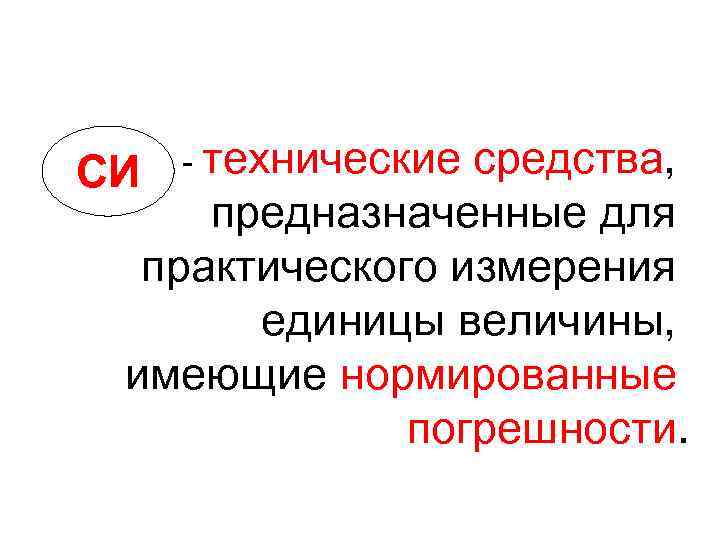

СИ - технические средства, предназначенные для практического измерения единицы величины, имеющие нормированные погрешности.

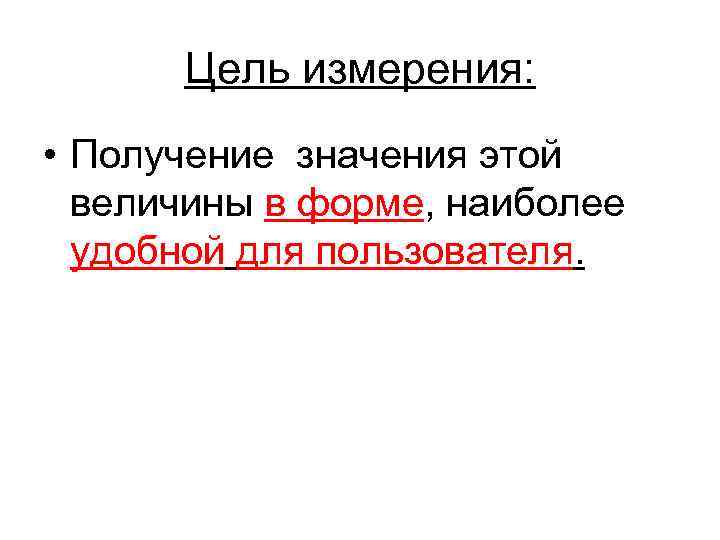

Цель измерения: • Получение значения этой величины в форме, наиболее удобной для пользователя.

По конструктивному исполнению: СИ Измерительные Измерительный Измерительная мера прибор преобразователь принадлежность установки и системы

Мера – СИ, предназначенное для воспроизведения ФВ заданного размера. Однозначная Многозначная - воспроизводят величины - воспроизводят несколько только одного размера размеров

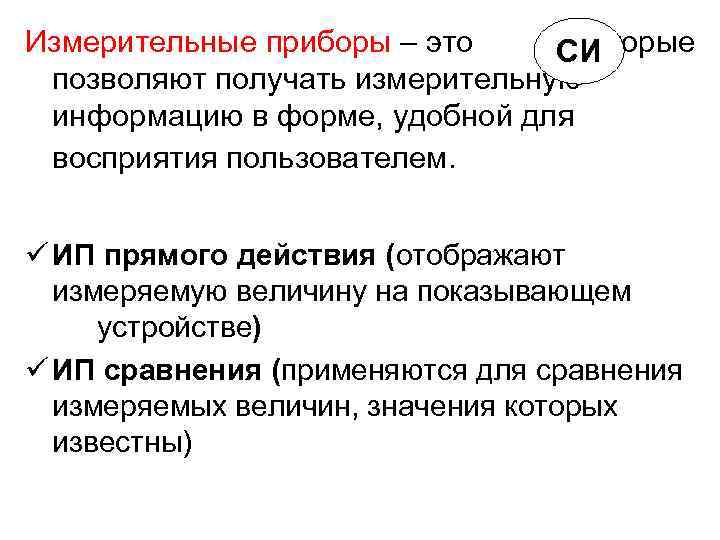

Измерительные приборы – это , которые СИ позволяют получать измерительную информацию в форме, удобной для восприятия пользователем. ü ИП прямого действия (отображают измеряемую величину на показывающем устройстве) ü ИП сравнения (применяются для сравнения измеряемых величин, значения которых известны)

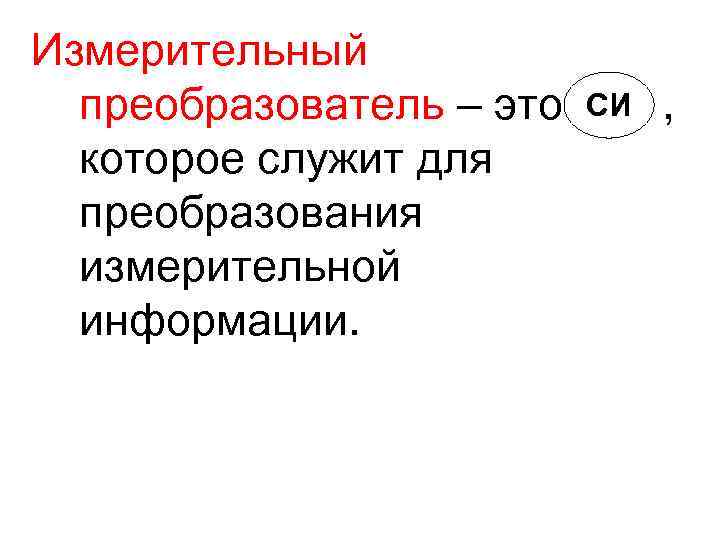

Измерительный преобразователь – это СИ , которое служит для преобразования измерительной информации.

Измерительные установки и системы – это совокупность СИ , объединяемых по функциональному признаку со вспомогательными устройствами, для измерения одной или нескольких ФВ.

Измерительные принадлежности – вспомогательные средства измерений.

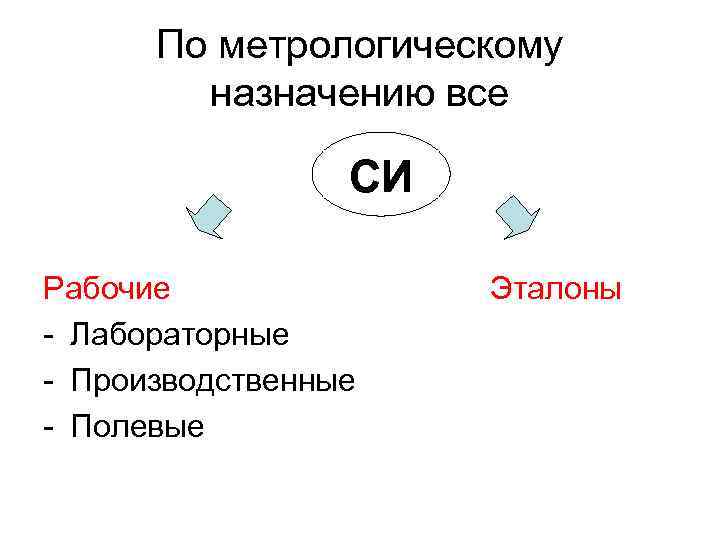

По метрологическому назначению все СИ Рабочие Эталоны - Лабораторные - Производственные - Полевые

Задание: Используя литературу, самостоятельно подберите по 2 примера для каждого вида СИ.

II. Эталоны, их классификация.

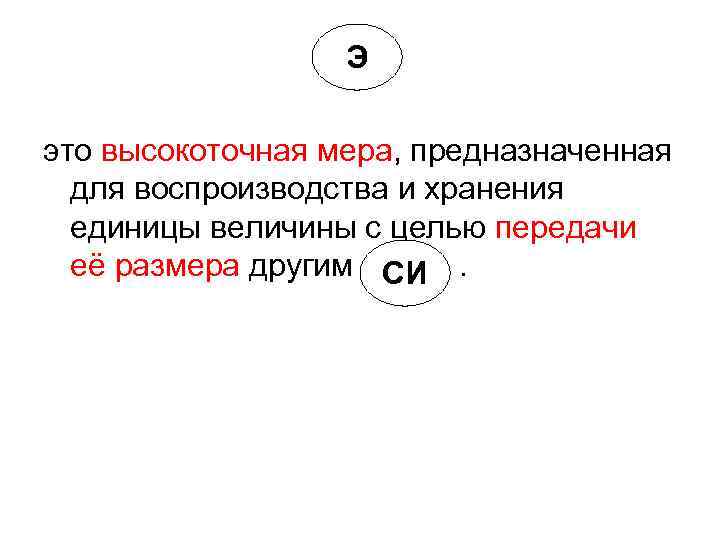

Э это высокоточная мера, предназначенная для воспроизводства и хранения единицы величины с целью передачи её размера другим СИ.

Передача размера единицы величины Государственный эталон величины I Эталоны 1 го разряда II Эталоны 2 го разряда Эталоны 3 го разряда III Рабочие СИ IV

1) Первичный Э – это эталон, воспроизводящий единицу ФВ с наивысшей точностью, возможной в данной области измерений. • Национальный Э (государственный) - Утверждается национальным органом по метрологии (в России – Госстандарт РФ) • Международный Э - Хранит и поддерживает Международное бюро мер и весов (МБМВ). P. S. Главная задача МБМВ состоит в систематическом сличении национальных и международных эталонов для обеспечения достоверности, точности и единства измерений.

2) Вторичный Э – ( «эталоны-копии» ) могут утверждаться либо Госстандартом РФ, либо государственными метрологическими центрами. Получает размер единицы непосредственно от первичного эталона данной единицы.

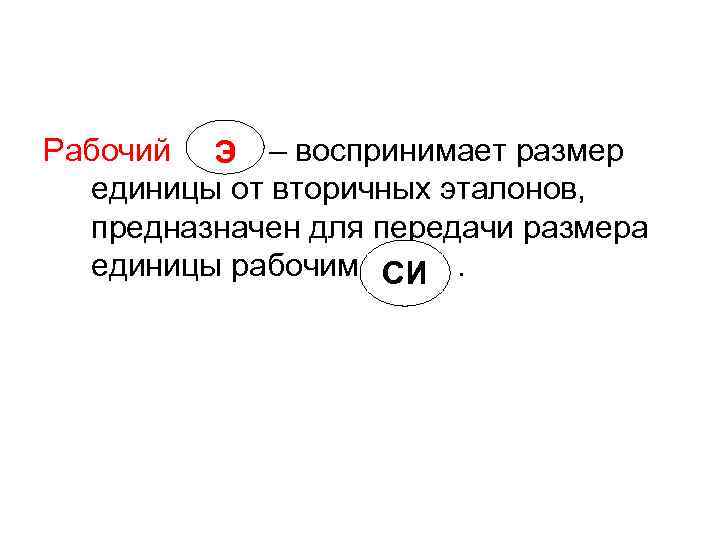

Рабочий Э – воспринимает размер единицы от вторичных эталонов, предназначен для передачи размера единицы рабочим СИ.

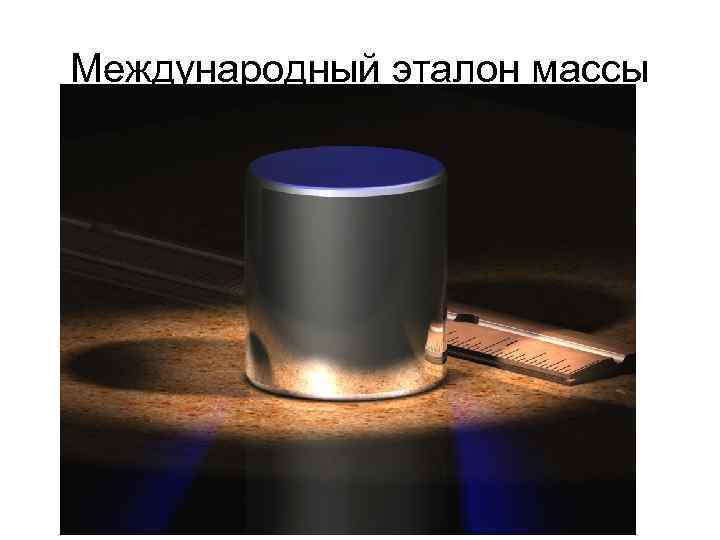

Международный эталон массы

Международный эталон длины

III. Перспективы развития эталонов.

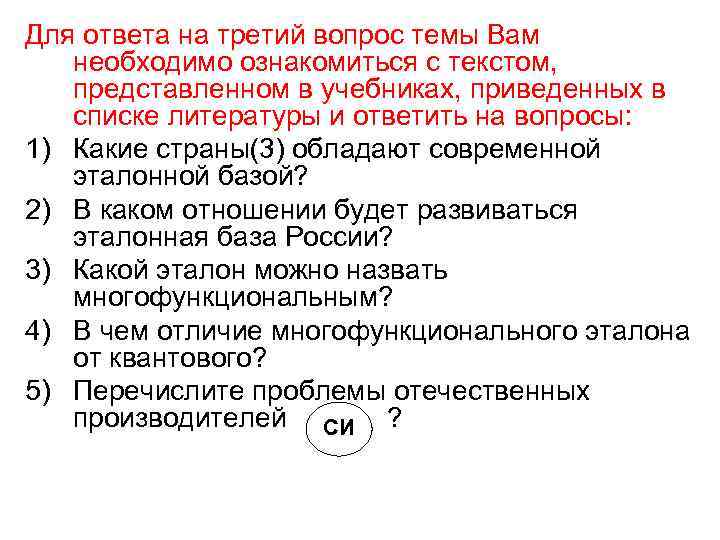

Для ответа на третий вопрос темы Вам необходимо ознакомиться с текстом, представленном в учебниках, приведенных в списке литературы и ответить на вопросы: 1) Какие страны(3) обладают современной эталонной базой? 2) В каком отношении будет развиваться эталонная база России? 3) Какой эталон можно назвать многофункциональным? 4) В чем отличие многофункционального эталона от квантового? 5) Перечислите проблемы отечественных производителей СИ ?

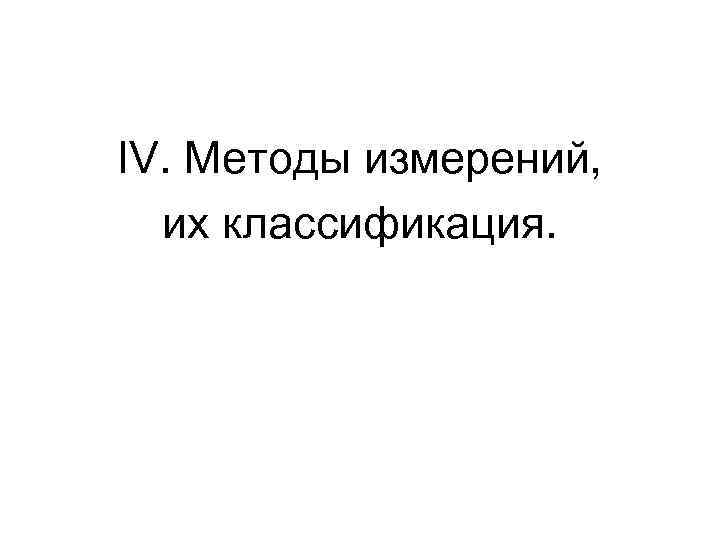

IV. Методы измерений, их классификация.

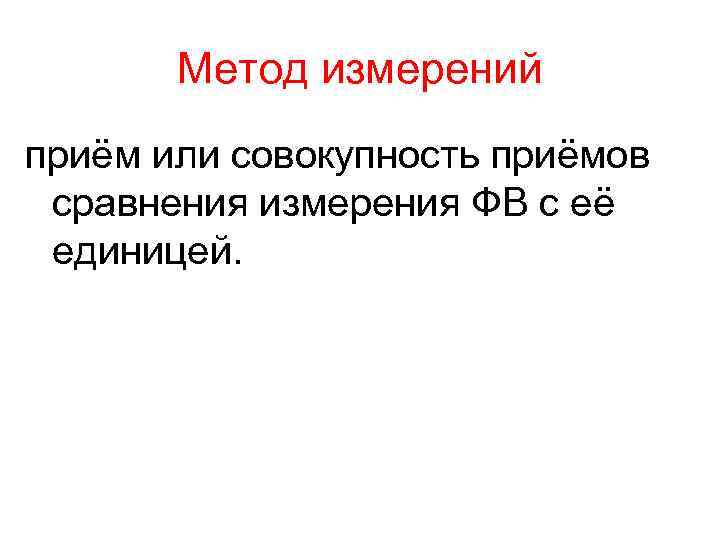

Метод измерений приём или совокупность приёмов сравнения измерения ФВ с её единицей.

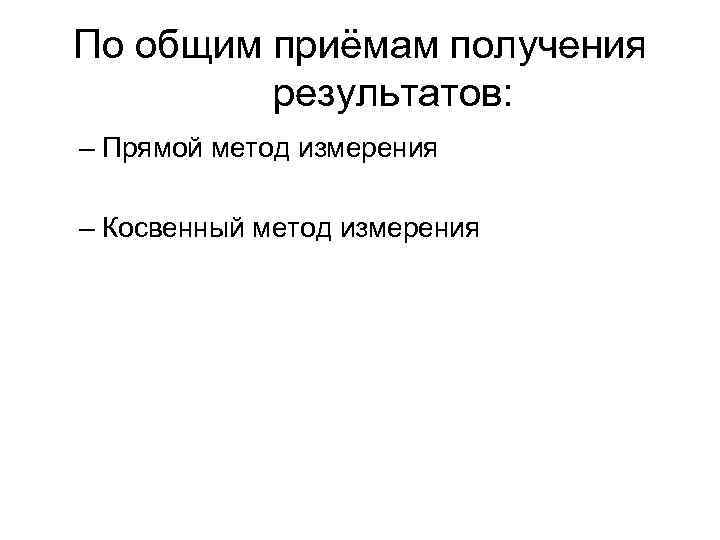

По общим приёмам получения результатов: – Прямой метод измерения – Косвенный метод измерения

По условиям измерения: – Контактный метод измерений (измерение температуры тела термометром) – Бесконтактный метод измерений (измерение расстояния до объекта радиолокатором)

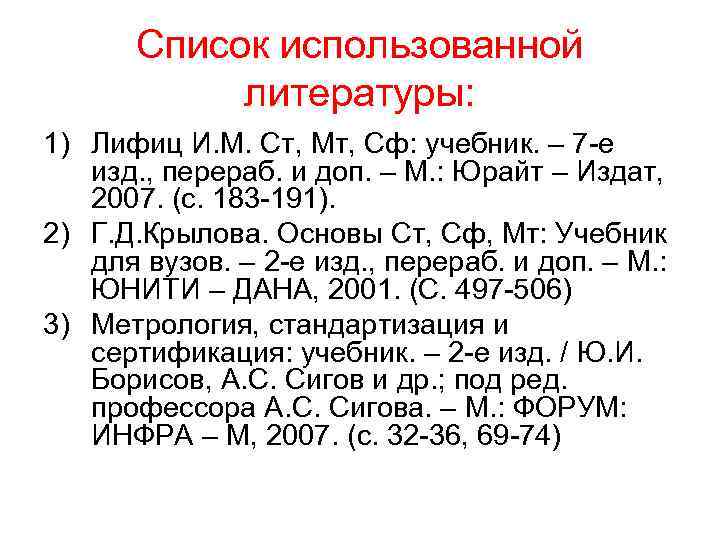

Список использованной литературы: 1) Лифиц И. М. Ст, Мт, Сф: учебник. – 7 -е изд. , перераб. и доп. – М. : Юрайт – Издат, 2007. (с. 183 -191). 2) Г. Д. Крылова. Основы Ст, Сф, Мт: Учебник для вузов. – 2 -е изд. , перераб. и доп. – М. : ЮНИТИ – ДАНА, 2001. (С. 497 -506) 3) Метрология, стандартизация и сертификация: учебник. – 2 -е изд. / Ю. И. Борисов, А. С. Сигов и др. ; под ред. профессора А. С. Сигова. – М. : ФОРУМ: ИНФРА – М, 2007. (с. 32 -36, 69 -74)
