Средства анализа и управления сетями 1 Средства анализа и управления сетями 1

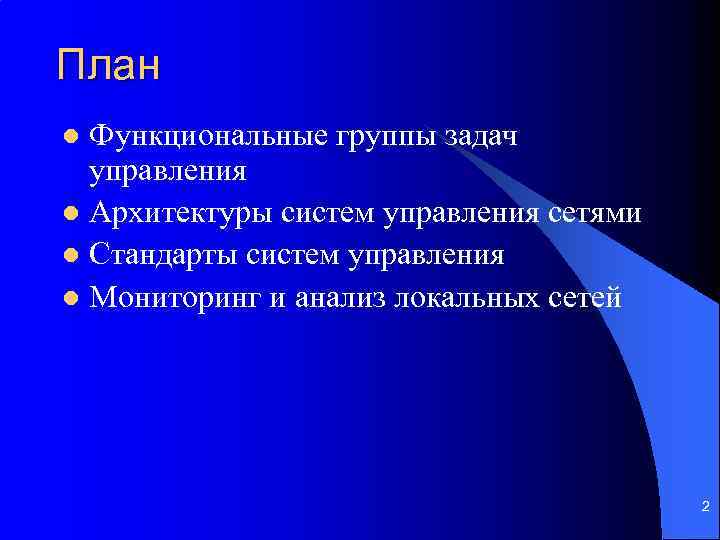

План Функциональные группы задач управления l Архитектуры систем управления сетями l Стандарты систем управления План Функциональные группы задач управления l Архитектуры систем управления сетями l Стандарты систем управления l Мониторинг и анализ локальных сетей l 2

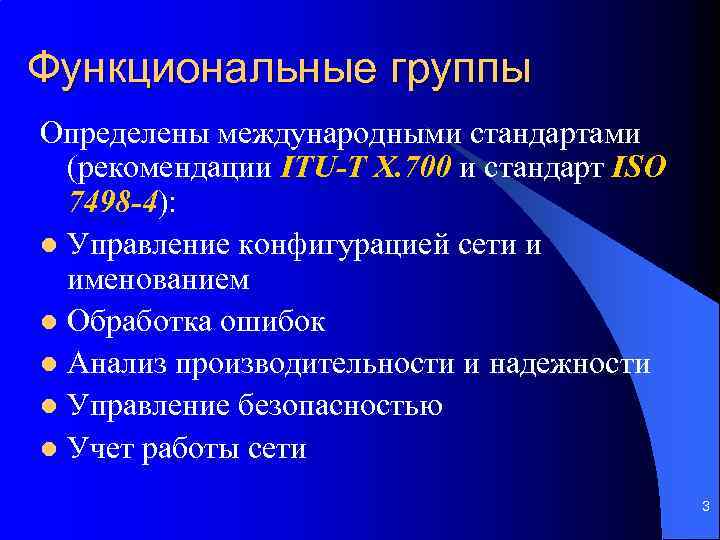

Функциональные группы Определены международными стандартами (рекомендации ITU-T X. 700 и стандарт ISO 7498 -4): Функциональные группы Определены международными стандартами (рекомендации ITU-T X. 700 и стандарт ISO 7498 -4): l Управление конфигурацией сети и именованием l Обработка ошибок l Анализ производительности и надежности l Управление безопасностью l Учет работы сети 3

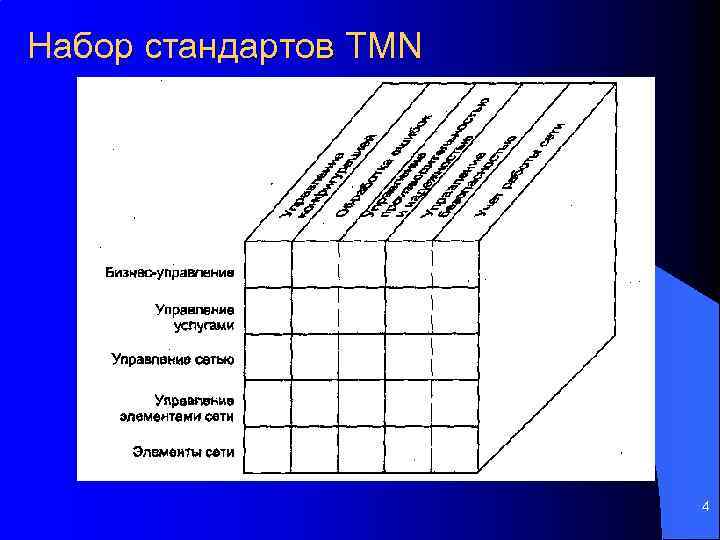

Набор стандартов TMN 4 Набор стандартов TMN 4

Архитектуры систем управления Системы управления сетью работают по схеме «менеджер-агент» . Агент является посредником Архитектуры систем управления Системы управления сетью работают по схеме «менеджер-агент» . Агент является посредником между управляемым ресурсом и основной управляющей программой-менеджером Чтобы один менеджер мог управлять разными ресурсами, создается модель ресурса, отражающая только необходимые для управления характеристики ресурса 5

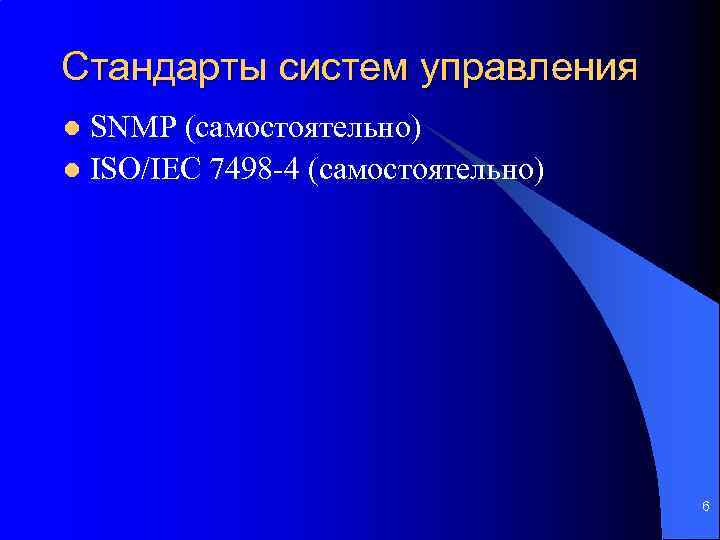

Стандарты систем управления SNMP (самостоятельно) l ISO/IEC 7498 -4 (самостоятельно) l 6 Стандарты систем управления SNMP (самостоятельно) l ISO/IEC 7498 -4 (самостоятельно) l 6

Мониторинг сети При мониторинге выполняется сбор первичных данных о работе сети: статистики о количестве Мониторинг сети При мониторинге выполняется сбор первичных данных о работе сети: статистики о количестве циркулирующих в сети кадров и пакетов различных протоколов, состоянии портов концентраторов, коммутаторов, маршрутизаторов и т. п. 7

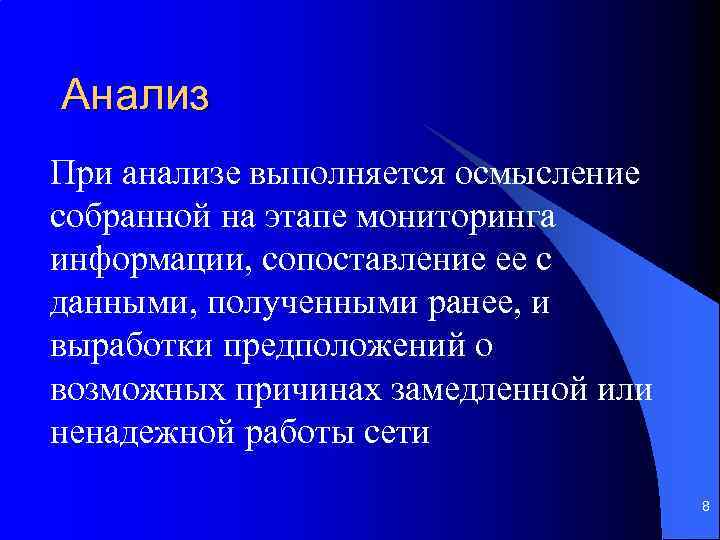

Анализ При анализе выполняется осмысление собранной на этапе мониторинга информации, сопоставление ее с данными, Анализ При анализе выполняется осмысление собранной на этапе мониторинга информации, сопоставление ее с данными, полученными ранее, и выработки предположений о возможных причинах замедленной или ненадежной работы сети 8

Средства мониторинга и анализа Агенты систем управления l Встроенные системы диагностики и управления l Средства мониторинга и анализа Агенты систем управления l Встроенные системы диагностики и управления l Анализаторы протоколов l Экспертные системы l Оборудование для диагностики и сертификации кабельных систем l Многофункциональные портативные устройства анализа и диагностики l 9

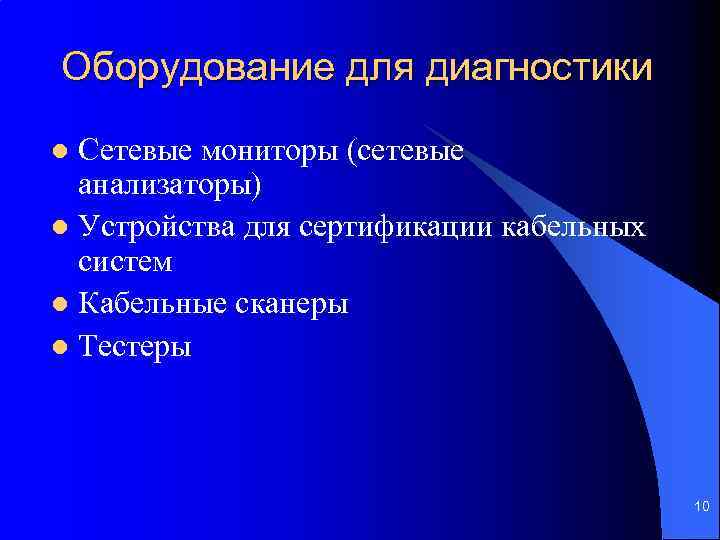

Оборудование для диагностики Сетевые мониторы (сетевые анализаторы) l Устройства для сертификации кабельных систем l Оборудование для диагностики Сетевые мониторы (сетевые анализаторы) l Устройства для сертификации кабельных систем l Кабельные сканеры l Тестеры l 10

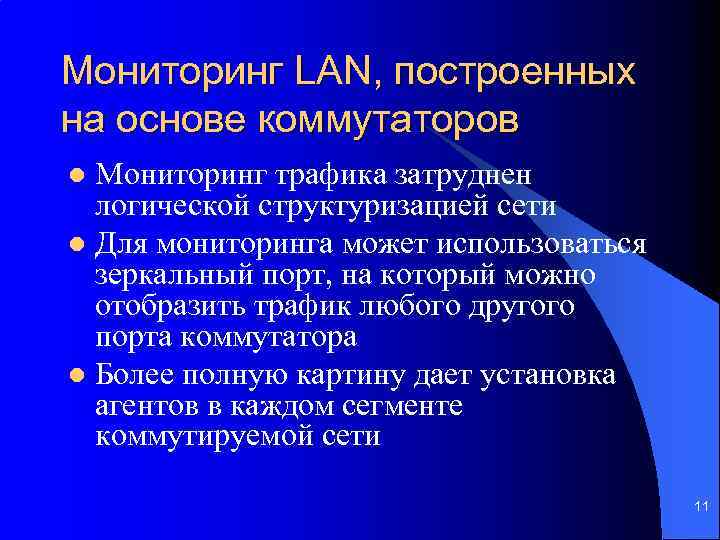

Мониторинг LAN, построенных на основе коммутаторов Мониторинг трафика затруднен логической структуризацией сети l Для Мониторинг LAN, построенных на основе коммутаторов Мониторинг трафика затруднен логической структуризацией сети l Для мониторинга может использоваться зеркальный порт, на который можно отобразить трафик любого другого порта коммутатора l Более полную картину дает установка агентов в каждом сегменте коммутируемой сети l 11
