Среда Or CAD а конкретно PSpice Model Editor

Среда Or. CAD (а конкретно, PSpice Model Editor) имеет в своем составе 11 стандартных шаблонов элементов:

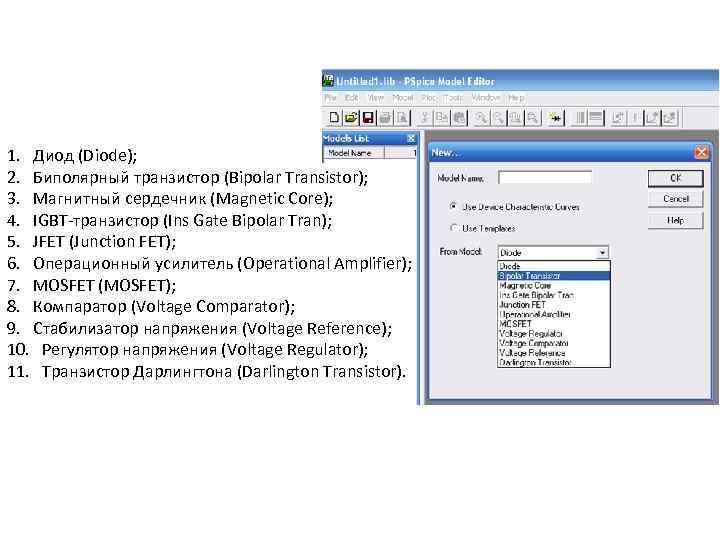

1. Диод (Diode); 2. Биполярный транзистор (Bipolar Transistor); 3. Магнитный сердечник (Magnetic Core); 4. IGBT-транзистор (Ins Gate Bipolar Tran); 5. JFET (Junction FET); 6. Операционный усилитель (Operational Amplifier); 7. MOSFET (MOSFET); 8. Компаратор (Voltage Comparator); 9. Стабилизатор напряжения (Voltage Reference); 10. Регулятор напряжения (Voltage Regulator); 11. Транзистор Дарлингтона (Darlington Transistor).

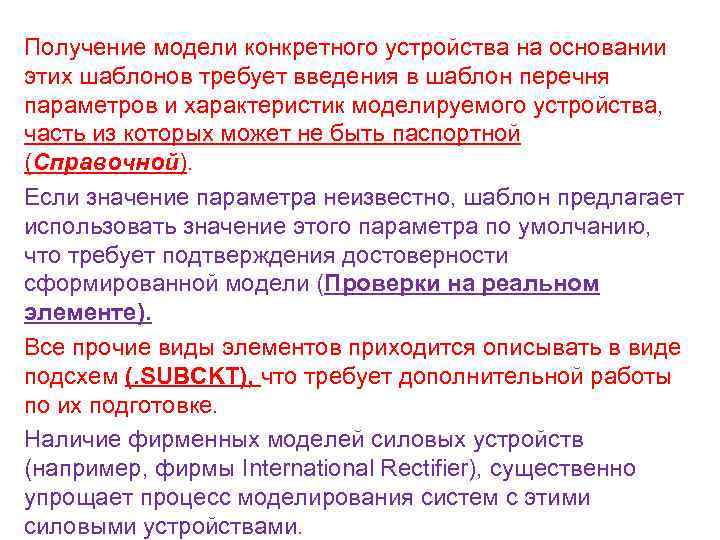

Получение модели конкретного устройства на основании этих шаблонов требует введения в шаблон перечня параметров и характеристик моделируемого устройства, часть из которых может не быть паспортной (Справочной). Если значение параметра неизвестно, шаблон предлагает использовать значение этого параметра по умолчанию, что требует подтверждения достоверности сформированной модели (Проверки на реальном элементе). Все прочие виды элементов приходится описывать в виде подсхем (. SUBCKT), что требует дополнительной работы по их подготовке. Наличие фирменных моделей силовых устройств (например, фирмы International Rectifier), существенно упрощает процесс моделирования систем с этими силовыми устройствами.

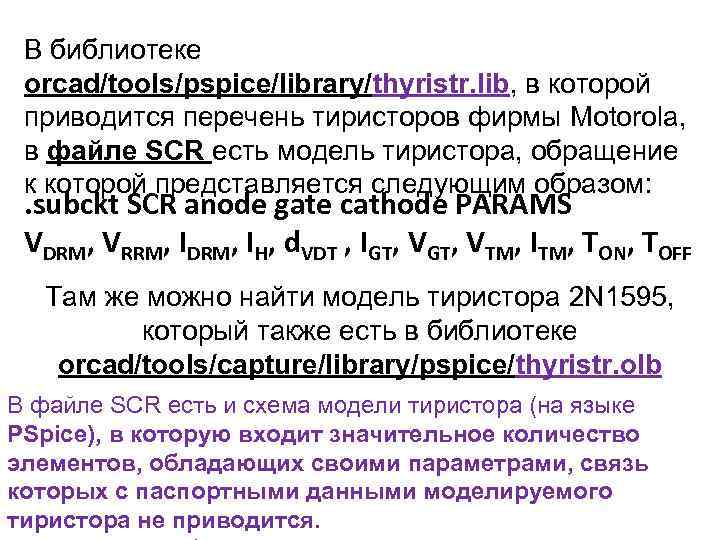

В библиотеке orcad/tools/pspice/library/thyristr. lib, в которой приводится перечень тиристоров фирмы Motorola, в файле SCR есть модель тиристора, обращение к которой представляется следующим образом: . subckt SCR anode gate cathode PARAMS VDRM, VRRM, IDRM, IH, d. VDT , IGT, VTM, ITM, TON, TOFF Там же можно найти модель тиристора 2 N 1595, который также есть в библиотеке orcad/tools/capture/library/pspice/thyristr. olb В файле SCR есть и схема модели тиристора (на языке PSpice), в которую входит значительное количество элементов, обладающих своими параметрами, связь которых с паспортными данными моделируемого тиристора не приводится.

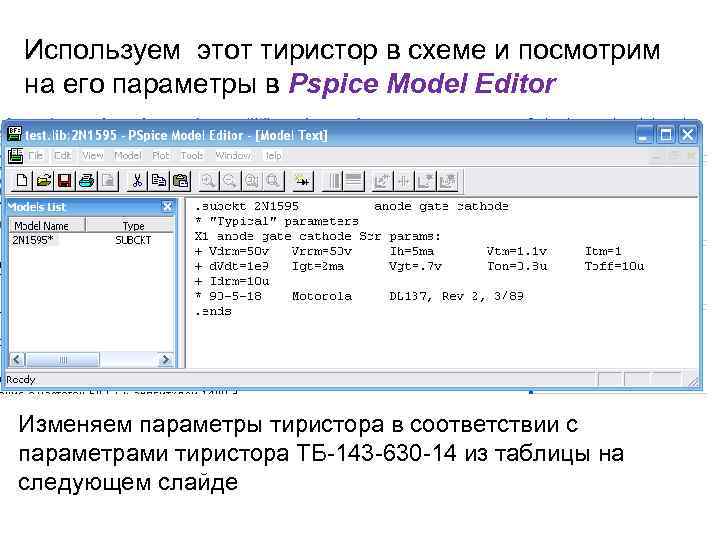

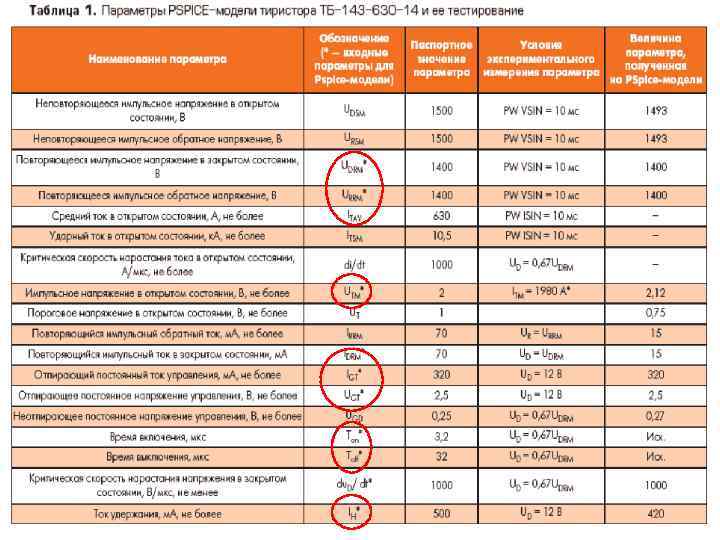

Используем этот тиристор в схеме и поcмотрим на его параметры в Pspice Model Editor Изменяем параметры тиристора в соответствии с параметрами тиристора ТБ-143 -630 -14 из таблицы на следующем слайде

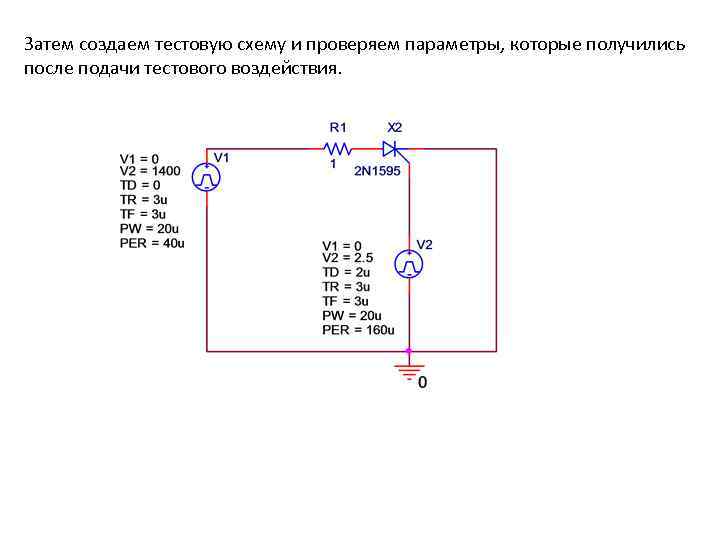

Затем создаем тестовую схему и проверяем параметры, которые получились после подачи тестового воздействия.

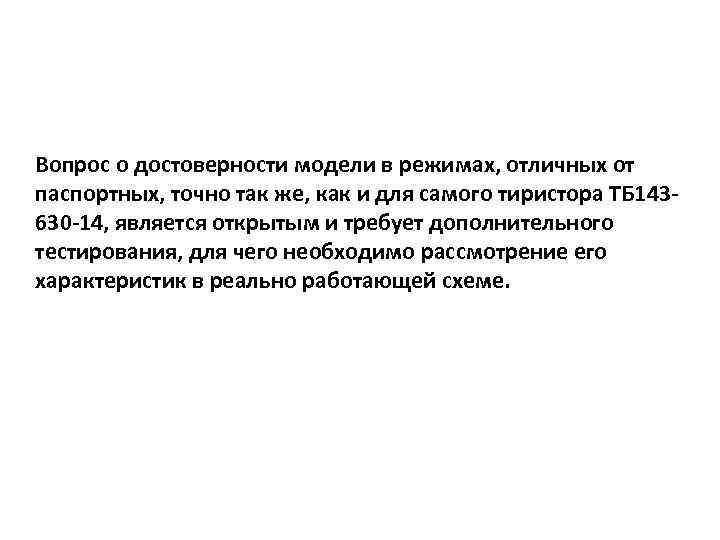

Вопрос о достоверности модели в режимах, отличных от паспортных, точно так же, как и для самого тиристора ТБ 143630 -14, является открытым и требует дополнительного тестирования, для чего необходимо рассмотрение его характеристик в реально работающей схеме.

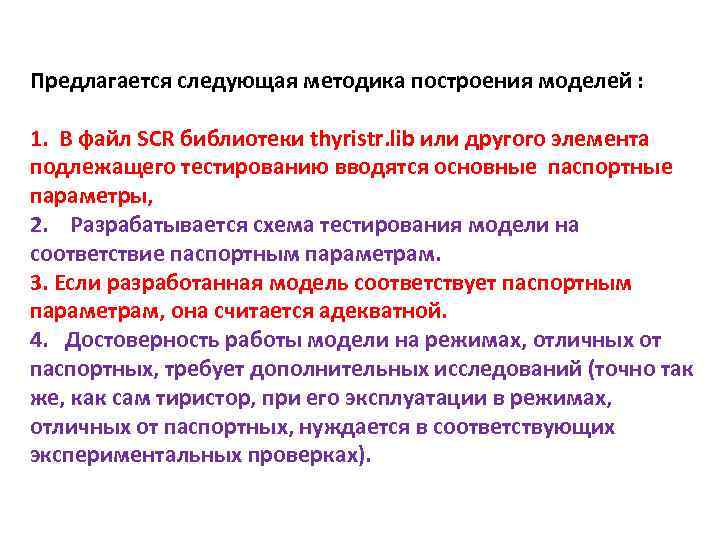

Предлагается следующая методика построения моделей : 1. В файл SCR библиотеки thyristr. lib или другого элемента подлежащего тестированию вводятся основные паспортные параметры, 2. Разрабатывается схема тестирования модели на соответствие паспортным параметрам. 3. Если разработанная модель соответствует паспортным параметрам, она считается адекватной. 4. Достоверность работы модели на режимах, отличных от паспортных, требует дополнительных исследований (точно так же, как сам тиристор, при его эксплуатации в режимах, отличных от паспортных, нуждается в соответствующих экспериментальных проверках).

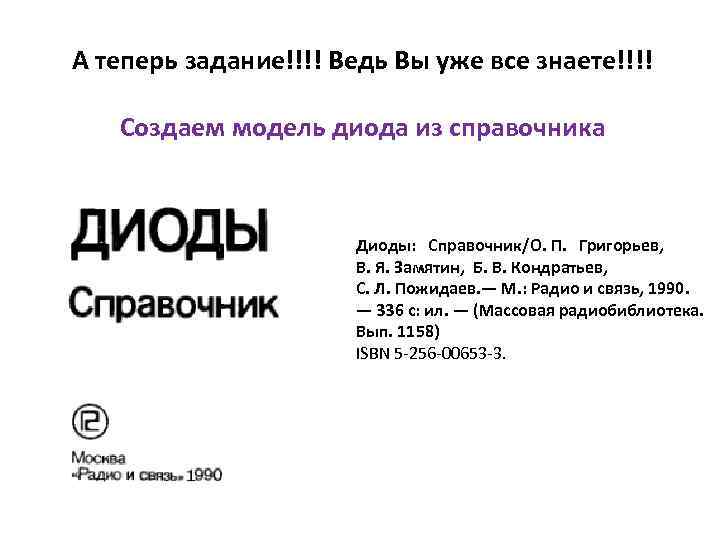

А теперь задание!!!! Ведь Вы уже все знаете!!!! Создаем модель диода из справочника Диоды: Справочник/О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев. — М. : Радио и связь, 1990. — 336 с: ил. — (Массовая радиобиблиотека. Вып. 1158) ISBN 5 -256 -00653 -3.

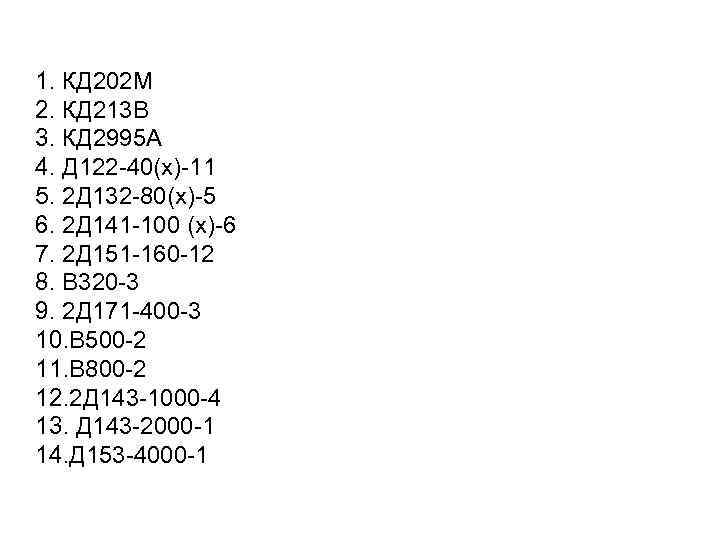

1. КД 202 М 2. КД 213 В 3. КД 2995 А 4. Д 122 -40(х)-11 5. 2 Д 132 -80(х)-5 6. 2 Д 141 -100 (х)-6 7. 2 Д 151 -160 -12 8. В 320 -3 9. 2 Д 171 -400 -3 10. В 500 -2 11. В 800 -2 12. 2 Д 143 -1000 -4 13. Д 143 -2000 -1 14. Д 153 -4000 -1

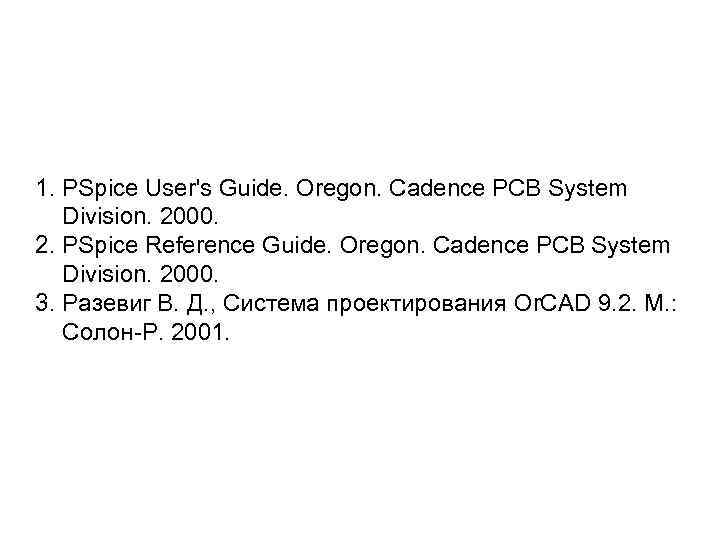

1. PSpice User's Guide. Oregon. Cadence PCB System Division. 2000. 2. PSpice Reference Guide. Oregon. Cadence PCB System Division. 2000. 3. Разевиг В. Д. , Система проектирования Or. CAD 9. 2. М. : Солон-Р. 2001.
