СРАВНИТЕЛЬНЫЙ АНАЛИЗ НОТАЦИЙ ARIS И IDEF Афанасьева Е

СРАВНИТЕЛЬНЫЙ АНАЛИЗ НОТАЦИЙ ARIS И IDEF Афанасьева Е. 26 м 112

ARIS — методология и тиражируемый программный продукт для моделирования бизнеспроцессов организаций. Продукт и методология принадлежат немецкой компании Software AG как результат поглощения компании IDS Scheer автора методологии Августа-Вильгельма Шеера. Август-Вильгельм Шеер

Нотация ARIS e. EPC № Наименование Описание 1 Функция Объект «Функция» служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия 2 Событие Объект «Событие» служит для описания реальных состояний системы, влияющих и управляющих выполнением функций 3 Организационная единица Объект, отражающий различные организационные звенья предприятия (например, управление или отдел) 4 Документ Объект, отражающий реальные носители информации, например бумажный документ 5 Прикладная система Объект отражает реальную прикладную систему, используемую в рамках технологии выполнения функции 6 Кластер информации Объект характеризует данные как набор сущностей и связей между ними. Используется для создания моделей данных 7 Стрелка связи между объектами Объект описывает тип отношений между другими объектами, например активацию выполнения функции некоторым событием Графическое представление

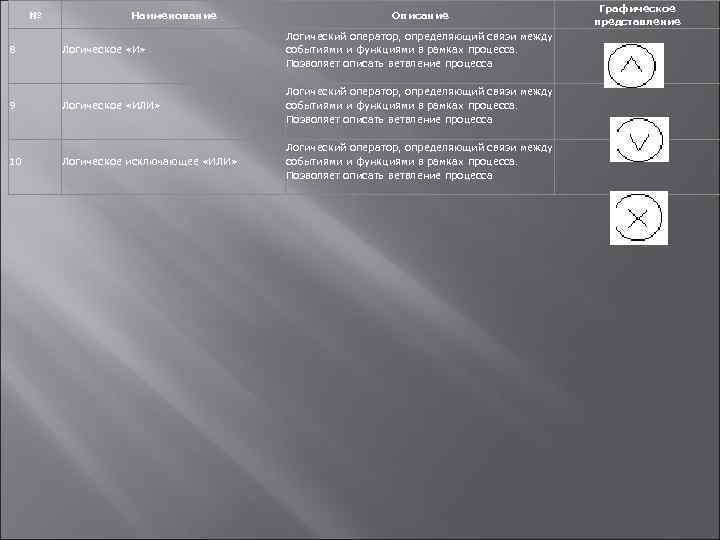

№ 8 9 10 Наименование Описание Логическое «И» Логический оператор, определяющий связи между событиями и функциями в рамках процесса. Позволяет описать ветвление процесса Логическое «ИЛИ» Логический оператор, определяющий связи между событиями и функциями в рамках процесса. Позволяет описать ветвление процесса Логическое исключающее «ИЛИ» Логический оператор, определяющий связи между событиями и функциями в рамках процесса. Позволяет описать ветвление процесса Графическое представление

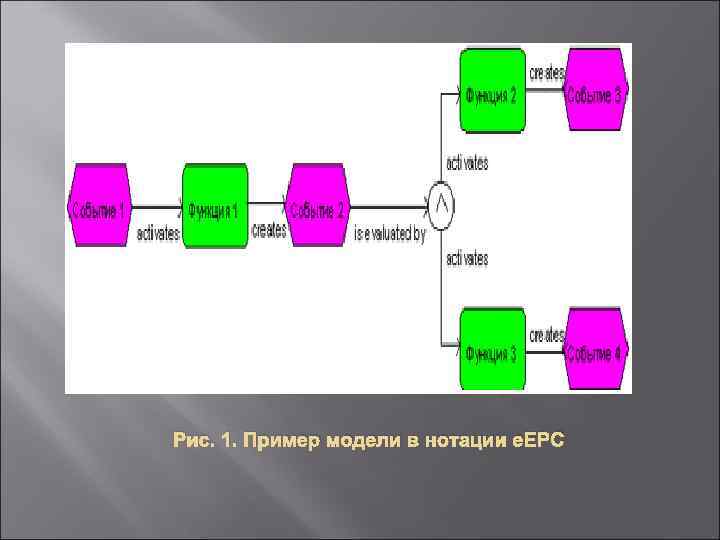

Рис. 1. Пример модели в нотации e. EPC

Рис. 2. Пример применения объектов ARIS для описания бизнеспроцессов

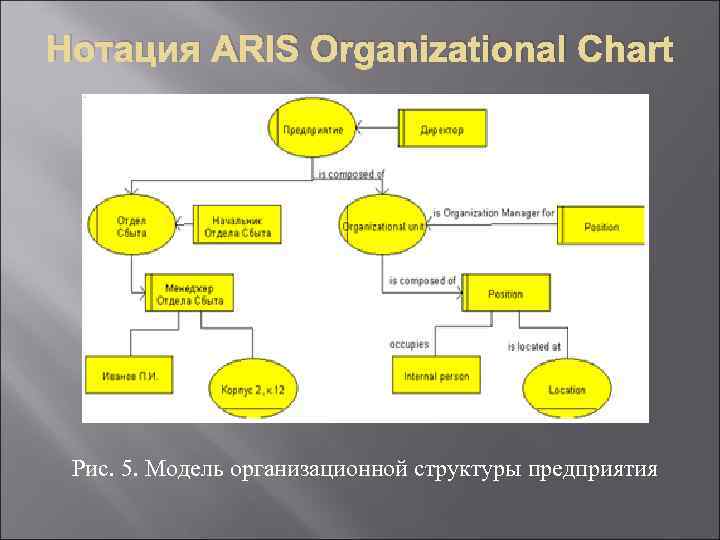

Нотация ARIS Organizational Chart Рис. 5. Модель организационной структуры предприятия

Нотация ARIS Information Flow Рис. 6. Фрагмент диаграммы ARIS Information Flow Рис. 7. Нотация ARIS Information Flow

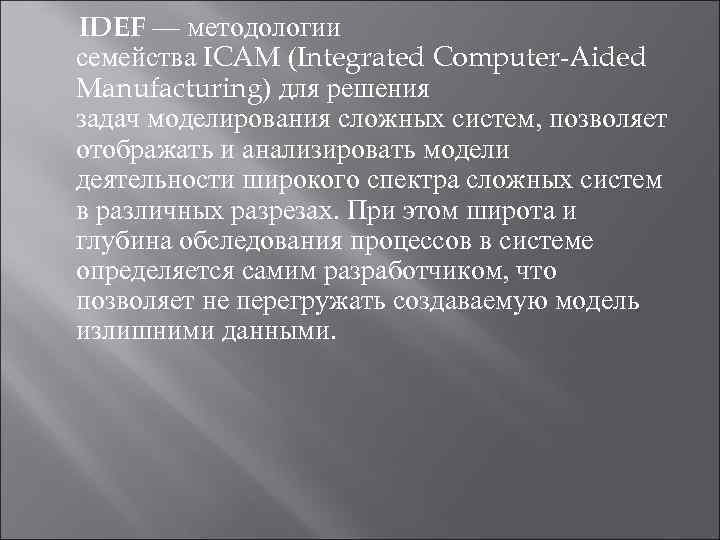

IDEF — методологии семейства ICAM (Integrated Computer-Aided Manufacturing) для решения задач моделирования сложных систем, позволяет отображать и анализировать модели деятельности широкого спектра сложных систем в различных разрезах. При этом широта и глубина обследования процессов в системе определяется самим разработчиком, что позволяет не перегружать создаваемую модель излишними данными.

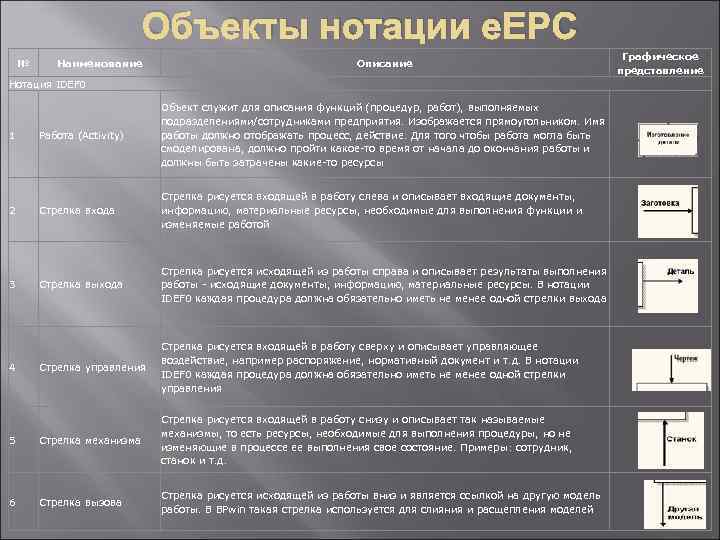

Объекты нотации e. EPC № Наименование Описание Нотация IDEF 0 Работа (Activity) Объект служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия. Изображается прямоугольником. Имя работы должно отображать процесс, действие. Для того чтобы работа могла быть смоделирована, должно пройти какое-то время от начала до окончания работы и должны быть затрачены какие-то ресурсы Стрелка входа Стрелка рисуется входящей в работу слева и описывает входящие документы, информацию, материальные ресурсы, необходимые для выполнения функции и изменяемые работой Стрелка выхода Стрелка рисуется исходящей из работы справа и описывает результаты выполнения работы - исходящие документы, информацию, материальные ресурсы. В нотации IDEF 0 каждая процедура должна обязательно иметь не менее одной стрелки выхода Стрелка управления Стрелка рисуется входящей в работу сверху и описывает управляющее воздействие, например распоряжение, нормативный документ и т. д. В нотации IDEF 0 каждая процедура должна обязательно иметь не менее одной стрелки управления 5 Стрелка механизма Стрелка рисуется входящей в работу снизу и описывает так называемые механизмы, то есть ресурсы, необходимые для выполнения процедуры, но не изменяющие в процессе ее выполнения свое состояние. Примеры: сотрудник, станок и т. д. 6 Стрелка вызова Стрелка рисуется исходящей из работы вниз и является ссылкой на другую модель работы. В BPwin такая стрелка используется для слияния и расщепления моделей 1 2 3 4 Графическое представление

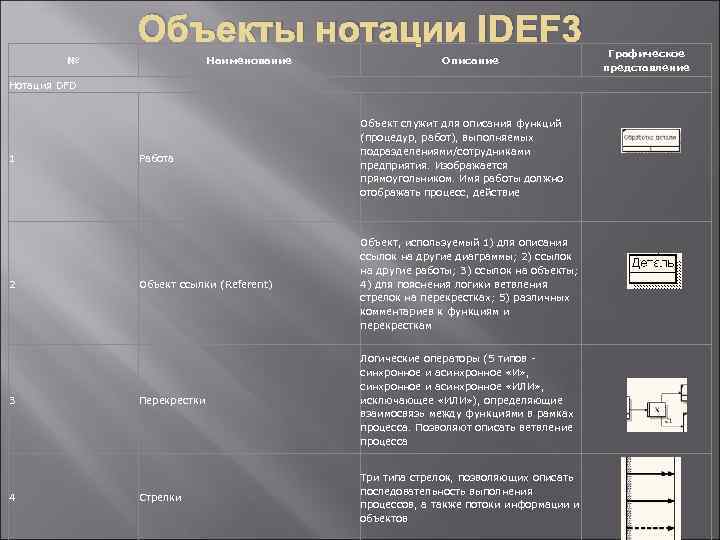

Объекты нотации IDEF 3 № Наименование Описание Нотация DFD 1 2 3 4 Работа Объект служит для описания функций (процедур, работ), выполняемых подразделениями/сотрудниками предприятия. Изображается прямоугольником. Имя работы должно отображать процесс, действие Объект ссылки (Referent) Объект, используемый 1) для описания ссылок на другие диаграммы; 2) ссылок на другие работы; 3) ссылок на объекты; 4) для пояснения логики ветвления стрелок на перекрестках; 5) различных комментариев к функциям и перекресткам Перекрестки Логические операторы (5 типов синхронное и асинхронное «И» , синхронное и асинхронное «ИЛИ» , исключающее «ИЛИ» ), определяющие взаимосвязь между функциями в рамках процесса. Позволяют описать ветвление процесса Стрелки Три типа стрелок, позволяющих описать последовательность выполнения процессов, а также потоки информации и объектов Графическое представление

Рис. 8. Пример описания бизнес-процесса в нотации IDEF 0

Рис. 9. Пример описания бизнес-процесса в нотации IDEF 3

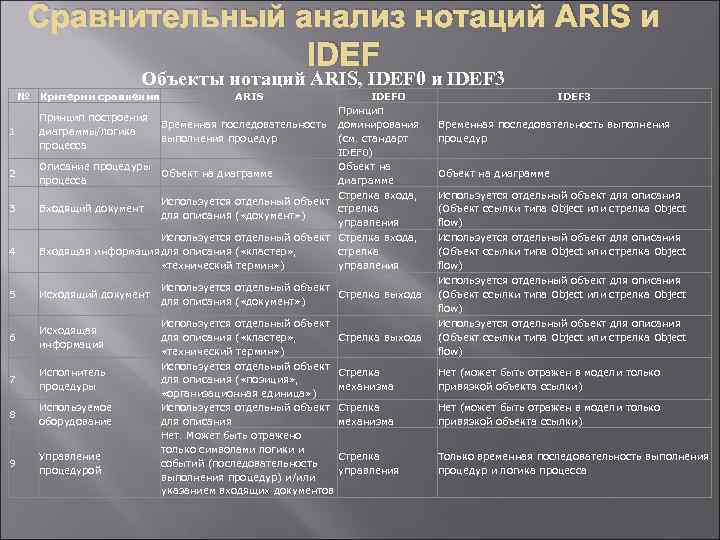

Сравнительный анализ нотаций ARIS и IDEF Объекты нотаций ARIS, IDEF 0 и IDEF 3 № Критерии сравнения 1 Принцип построения диаграммы/логика процесса 2 Описание процедуры процесса ARIS IDEF 0 Принцип Временная последовательность доминирования выполнения процедур (см. стандарт IDEF 0) Объект на диаграмме Стрелка входа, Используется отдельный объект стрелка для описания ( «документ» ) управления 3 Входящий документ 4 Используется отдельный объект Стрелка входа, Входящая информация для описания ( «кластер» , стрелка «технический термин» ) управления 5 Исходящий документ 6 Исходящая информация 7 Исполнитель процедуры 8 Используемое оборудование 9 Управление процедурой Используется отдельный объект Стрелка выхода для описания ( «документ» ) Используется отдельный объект для описания ( «кластер» , «технический термин» ) Используется отдельный объект для описания ( «позиция» , «организационная единица» ) Используется отдельный объект для описания Нет. Может быть отражено только символами логики и событий (последовательность выполнения процедур) и/или указанием входящих документов IDEF 3 Временная последовательность выполнения процедур Объект на диаграмме Используется отдельный объект для описания (Объект ссылки типа Object или стрелка Object flow) Стрелка выхода Используется отдельный объект для описания (Объект ссылки типа Object или стрелка Object flow) Стрелка механизма Нет (может быть отражен в модели только привязкой объекта ссылки) Стрелка управления Только временная последовательность выполнения процедур и логика процесса

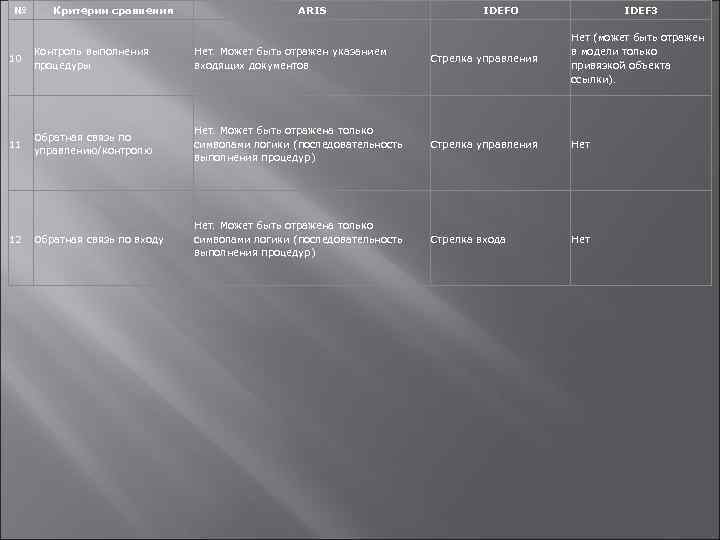

№ Критерии сравнения ARIS IDEF 0 IDEF 3 10 Контроль выполнения процедуры Нет. Может быть отражен указанием входящих документов Стрелка управления Нет (может быть отражен в модели только привязкой объекта ссылки). 11 Обратная связь по управлению/контролю Нет. Может быть отражена только символами логики (последовательность выполнения процедур) Стрелка управления Нет 12 Обратная связь по входу Нет. Может быть отражена только символами логики (последовательность выполнения процедур) Стрелка входа Нет
