СРАВНИТЕЛЬНАЯ ХАРАКТЕРИСТИКА ГРУНТОВЫХ УСЛОВИЙ СЕРИИ УЧАСТКОВ ПРОЕКТИРУЕМОГО СТРОИТЕЛЬСТВА ИНЖЕНЕРНЫХ СООРУЖЕНИЙ В Г. НИЖНИЙ НОВГОРОД

Цель: Выявление особенностей инженерно-геологических условий на конкретных участках строительства берегоукрепительных сооружений рек Волга и Ока. Задачи: 1. Произведена оценка геологических, гидрогеологических, 1. Произведена тектонических, геоморфологических условий района г. Нижний Новгород для установления возможностей формирования неблагоприятных инженерно-геологических процессов; 2. Изучены инженерно-геологические условияна территории участков № 1, № 2, № 3; 3. Изучены особенности гранулометрического состава песчаных грунтов на территории участков № 1, № 2, № 3; 4. Произведена оценка степени сортированности песков; 5. Рассмотрены причины и механизм размыва речных берегов.

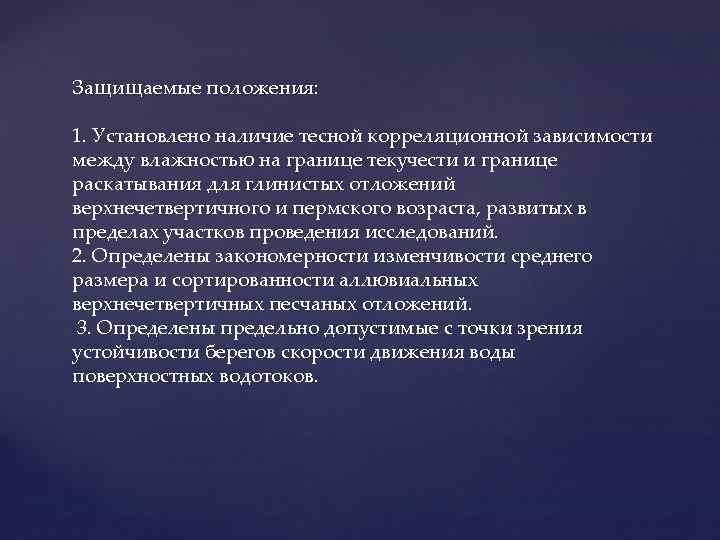

Защищаемые положения: 1. Установлено наличие тесной корреляционной зависимости между влажностью на границе текучести и границе раскатывания для глинистых отложений верхнечетвертичного и пермского возраста, развитых в пределах участков проведения исследований. 2. Определены закономерности изменчивости среднего размера и сортированности аллювиальных верхнечетвертичных песчаных отложений. 3. Определены предельно допустимые с точки зрения устойчивости берегов скорости движения воды поверхностных водотоков.

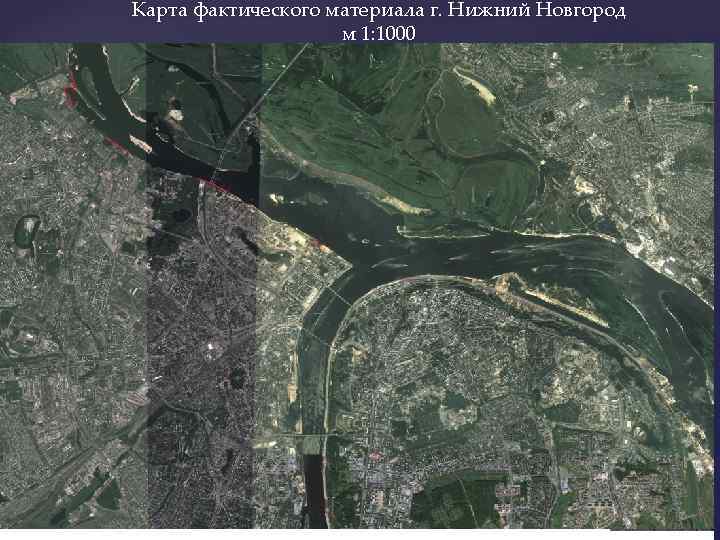

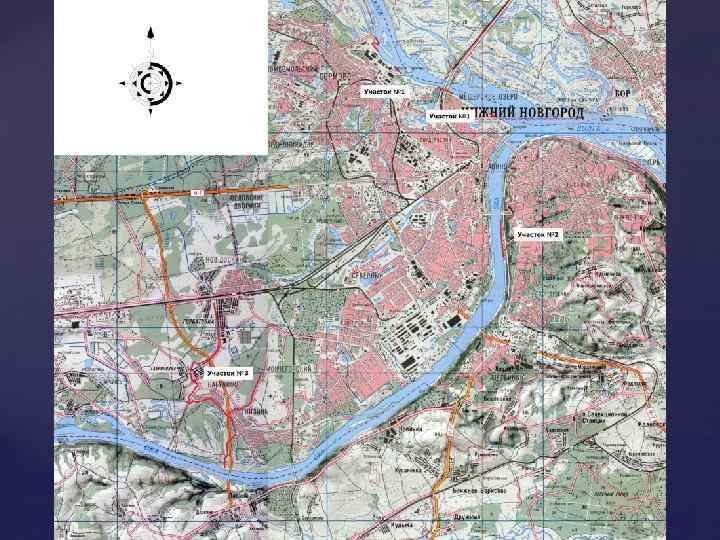

Карта фактического материала г. Нижний Новгород м 1: 1000

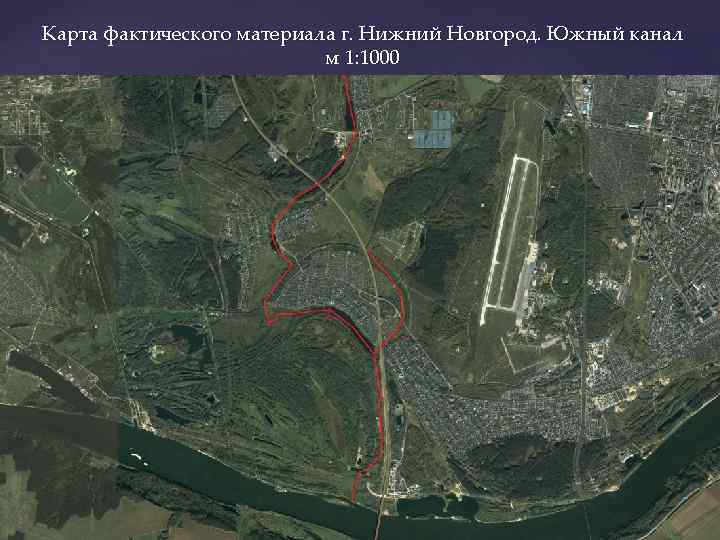

Карта фактического материала г. Нижний Новгород. Южный канал м 1: 1000

Оценка данных гранулометрического анализа

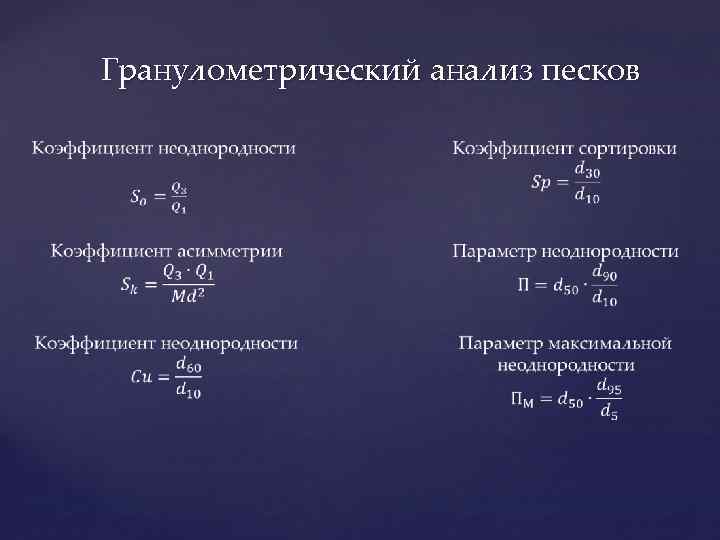

Гранулометрический анализ песков

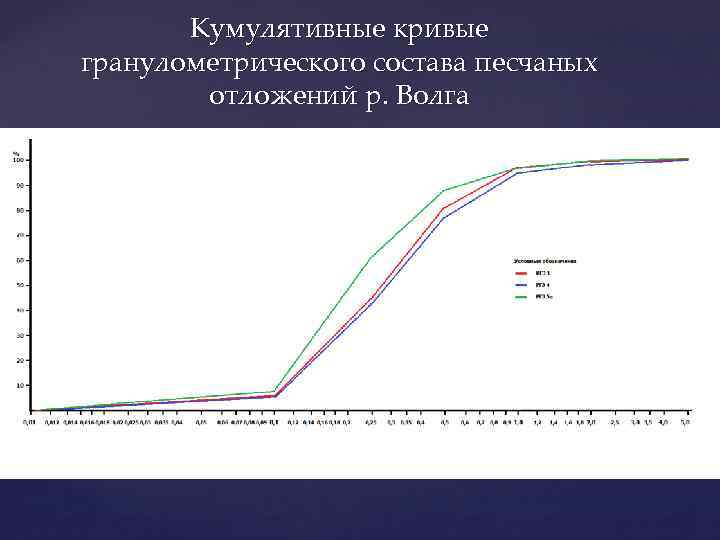

Кумулятивные кривые гранулометрического состава песчаных отложений р. Волга

Кумулятивная кривая гранулометрического состава песчаных отложений р. Ока

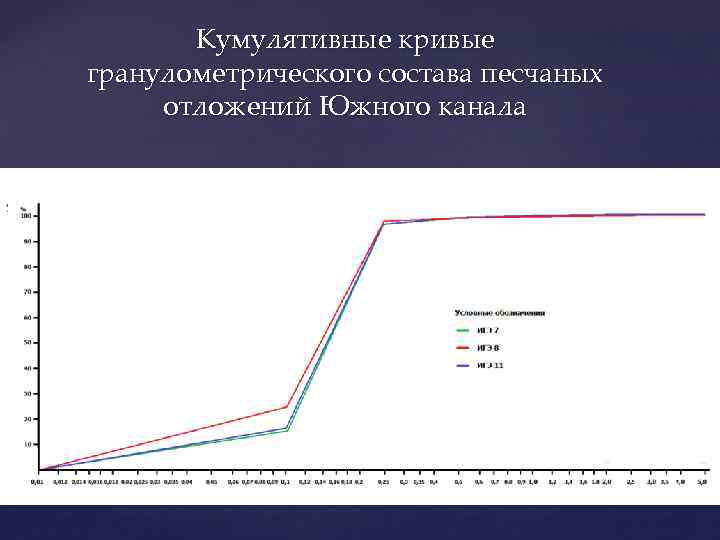

Кумулятивные кривые гранулометрического состава песчаных отложений Южного канала

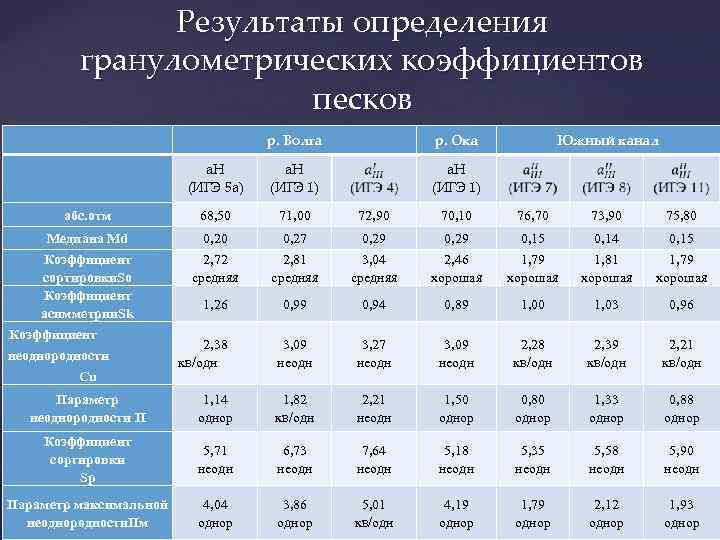

Результаты определения гранулометрических коэффициентов песков Медиана Md Коэффициент сортировки. So Коэффициент асимметрии. Sk Коэффициент неоднородности Cu р. Ока a. H (ИГЭ 5 а) абс. отм р. Волга a. H (ИГЭ 1) 68, 50 71, 00 72, 90 70, 10 76, 70 73, 90 75, 80 0, 20 2, 72 средняя 0, 27 2, 81 средняя 0, 29 3, 04 средняя 0, 29 2, 46 хорошая 0, 15 1, 79 хорошая 0, 14 1, 81 хорошая 0, 15 1, 79 хорошая 1, 26 0, 99 0, 94 0, 89 1, 00 1, 03 0, 96 3, 09 неодн 3, 27 неодн 3, 09 неодн 2, 28 кв/одн 2, 39 кв/одн 2, 21 кв/одн 2, 38 кв/одн Южный канал Параметр неоднородности П 1, 14 однор 1, 82 кв/одн 2, 21 неодн 1, 50 однор 0, 80 однор 1, 33 однор 0, 88 однор Коэффициент сортировки Sp 5, 71 неодн 6, 73 неодн 7, 64 неодн 5, 18 неодн 5, 35 неодн 5, 58 неодн 5, 90 неодн Параметр максимальной неоднородности. Пм 4, 04 однор 3, 86 однор 5, 01 кв/одн 4, 19 однор 1, 79 однор 2, 12 однор 1, 93 однор

Палеографическая характеристика песчаных отложений

Палеографическая характеристика песчаных отложений

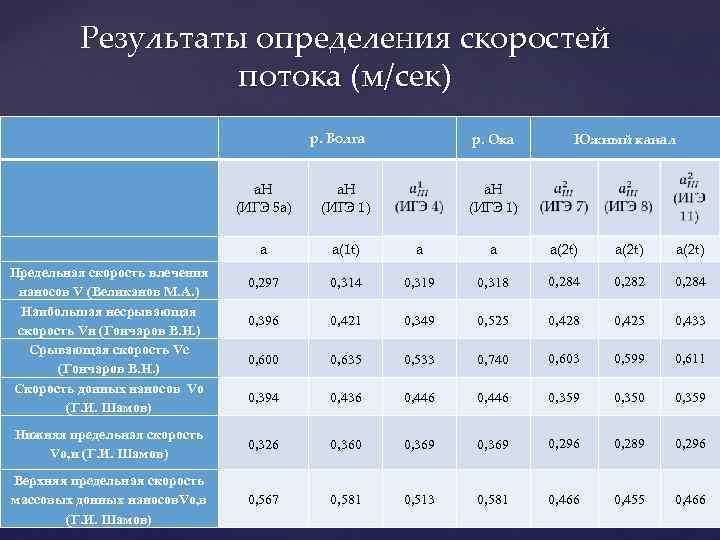

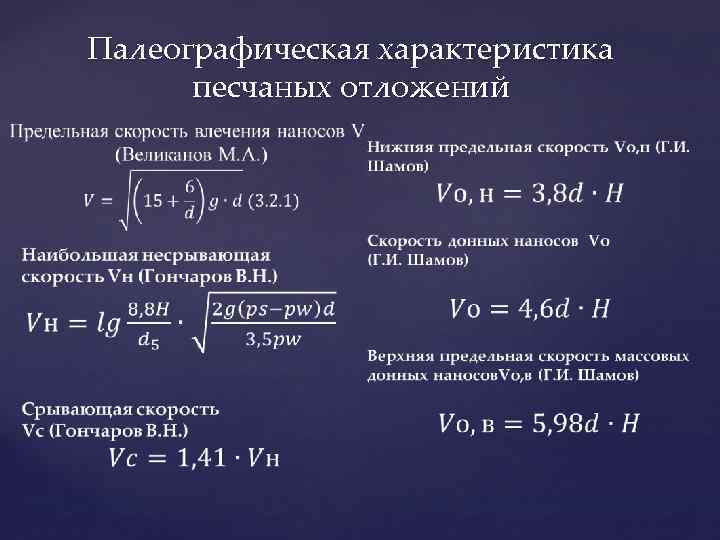

Результаты определения скоростей потока (м/сек) р. Волга р. Ока Южный канал a. H (ИГЭ 5 а) a. H (ИГЭ 1) a a(1 t) a a a(2 t) 0, 297 0, 314 0, 319 0, 318 0, 284 0, 282 0, 284 0, 396 0, 421 0, 349 0, 525 0, 428 0, 425 0, 433 0, 600 0, 635 0, 533 0, 740 0, 603 0, 599 0, 611 0, 394 0, 436 0, 446 0, 359 0, 350 0, 359 Нижняя предельная скорость Vо, н (Г. И. Шамов) 0, 326 0, 360 0, 369 0, 296 0, 289 0, 296 Верхняя предельная скорость массовых донных наносов. Vо, в (Г. И. Шамов) 0, 567 0, 581 0, 513 0, 581 0, 466 0, 455 0, 466 Предельная скорость влечения наносов V (Великанов М. А. ) Наибольшая несрывающая скорость Vн (Гончаров В. Н. ) Срывающая скорость Vс (Гончаров В. Н. ) Скорость донных наносов Vо (Г. И. Шамов) a. H (ИГЭ 1)

Поиск корреляционных зависимостей между показателями свойств грунтов

Зависимость между влажностью на границе текучести и границе раскатывания в глинистых отложениях четвертичного возраста 40 Влажность на границе раскатывания 35 30 R 2 = 0. 5835 25 20 15 10 5 0 0 10 20 30 40 50 Влажность на границе текучести 60 70 80

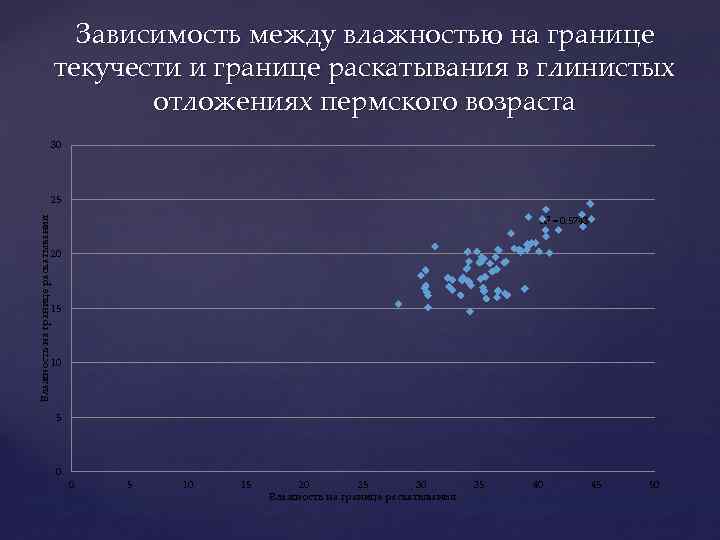

Зависимость между влажностью на границе текучести и границе раскатывания в глинистых отложениях пермского возраста 30 25 Влажность на границе раскатывания R 2 = 0. 5743 20 15 10 5 0 0 5 10 15 20 25 30 Влажность на границе раскатывания 35 40 45 50

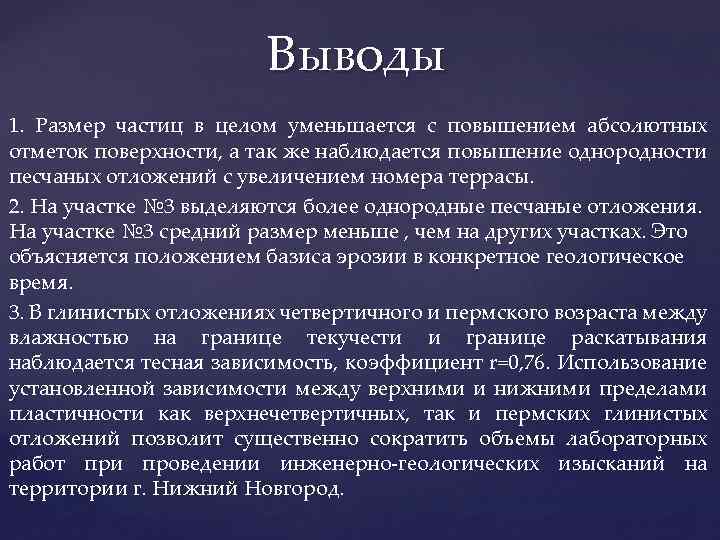

Выводы 1. Размер частиц в целом уменьшается с повышением абсолютных отметок поверхности, а так же наблюдается повышение однородности песчаных отложений с увеличением номера террасы. 2. На участке № 3 выделяются более однородные песчаные отложения. На участке № 3 средний размер меньше , чем на других участках. Это объясняется положением базиса эрозии в конкретное геологическое время. 3. В глинистых отложениях четвертичного и пермского возраста между влажностью на границе текучести и границе раскатывания наблюдается тесная зависимость, коэффициент r=0, 76. Использование установленной зависимости между верхними и нижними пределами пластичности как верхнечетвертичных, так и пермских глинистых отложений позволит существенно сократить объемы лабораторных работ при проведении инженерно-геологических изысканий на территории г. Нижний Новгород.
