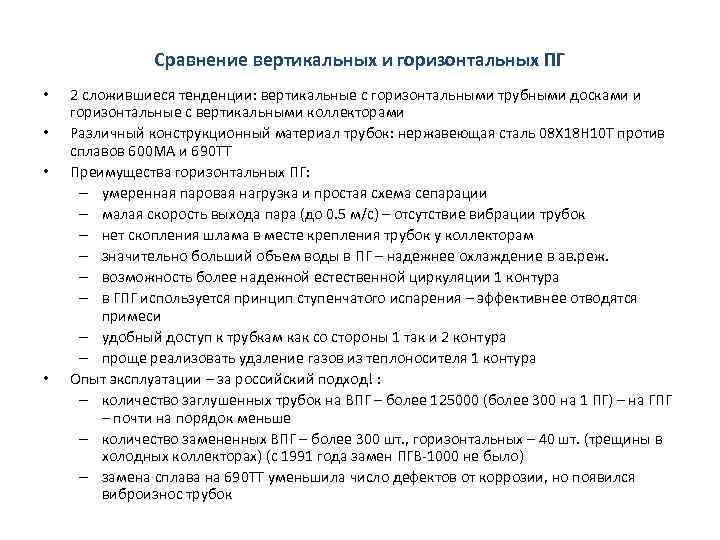

Сравнение вертикальных и горизонтальных ПГ • • 2 сложившиеся тенденции: вертикальные с горизонтальными трубными досками и горизонтальные с вертикальными коллекторами Различный конструкционный материал трубок: нержавеющая сталь 08 Х 18 Н 10 Т против сплавов 600 МА и 690 ТТ Преимущества горизонтальных ПГ: – умеренная паровая нагрузка и простая схема сепарации – малая скорость выхода пара (до 0. 5 м/с) – отсутствие вибрации трубок – нет скопления шлама в месте крепления трубок у коллекторам – значительно больший объем воды в ПГ – надежнее охлаждение в ав. реж. – возможность более надежной естественной циркуляции 1 контура – в ГПГ используется принцип ступенчатого испарения – эффективнее отводятся примеси – удобный доступ к трубкам как со стороны 1 так и 2 контура – проще реализовать удаление газов из теплоносителя 1 контура Опыт эксплуатации – за российский подход! : – количество заглушенных трубок на ВПГ – более 125000 (более 300 на 1 ПГ) – на ГПГ – почти на порядок меньше – количество замененных ВПГ – более 300 шт. , горизонтальных – 40 шт. (трещины в холодных коллекторах) (с 1991 года замен ПГВ-1000 не было) – замена сплава на 690 ТТ уменьшила число дефектов от коррозии, но появился виброизнос трубок

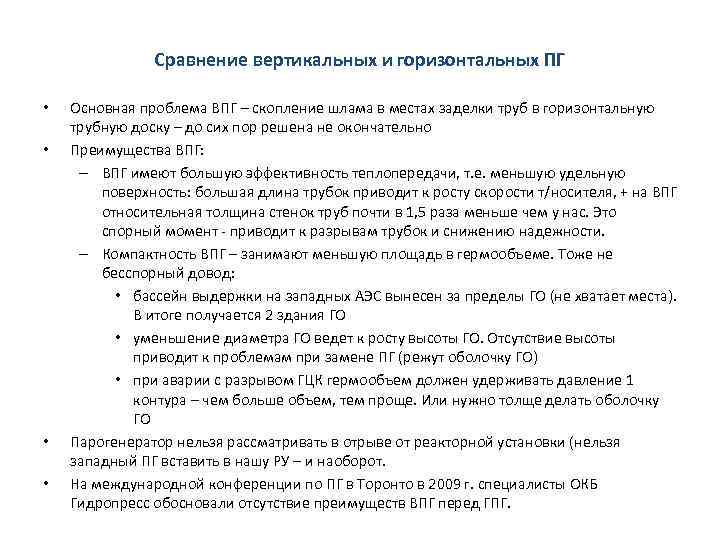

Сравнение вертикальных и горизонтальных ПГ • • Основная проблема ВПГ – скопление шлама в местах заделки труб в горизонтальную трубную доску – до сих пор решена не окончательно Преимущества ВПГ: – ВПГ имеют большую эффективность теплопередачи, т. е. меньшую удельную поверхность: большая длина трубок приводит к росту скорости т/носителя, + на ВПГ относительная толщина стенок труб почти в 1, 5 раза меньше чем у нас. Это спорный момент - приводит к разрывам трубок и снижению надежности. – Компактность ВПГ – занимают меньшую площадь в гермообъеме. Тоже не бесспорный довод: • бассейн выдержки на западных АЭС вынесен за пределы ГО (не хватает места). В итоге получается 2 здания ГО • уменьшение диаметра ГО ведет к росту высоты ГО. Отсутствие высоты приводит к проблемам при замене ПГ (режут оболочку ГО) • при аварии с разрывом ГЦК гермообъем должен удерживать давление 1 контура – чем больше объем, тем проще. Или нужно толще делать оболочку ГО Парогенератор нельзя рассматривать в отрыве от реакторной установки (нельзя западный ПГ вставить в нашу РУ – и наоборот. На международной конференции по ПГ в Торонто в 2009 г. специалисты ОКБ Гидропресс обосновали отсутствие преимуществ ВПГ перед ГПГ.
