Сравнение с газосиликтными блоками Керамический блок vs

Зарегистрируйтесь, чтобы просмотреть полный документ!

РЕГИСТРАЦИЯ

Сравнение с газосиликтными блоками

Керамический блок vs Газосиликатный блок и силикатный кирпич 2

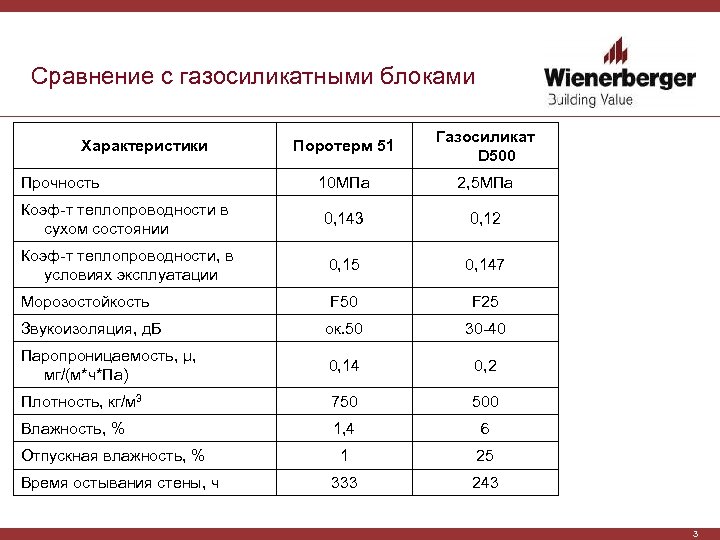

Сравнение с газосиликатными блоками Поротерм 51 Газосиликат D 500 10 МПа 2, 5 МПа Коэф-т теплопроводности в сухом состоянии 0, 143 0, 12 Коэф-т теплопроводности, в условиях эксплуатации 0, 15 0, 147 Морозостойкость F 50 F 25 Звукоизоляция, д. Б ок. 50 30 -40 Паропроницаемость, µ, мг/(м*ч*Па) 0, 14 0, 2 Плотность, кг/м 3 750 500 Влажность, % 1, 4 6 1 25 333 243 Характеристики Прочность Отпускная влажность, % Время остывания стены, ч 3

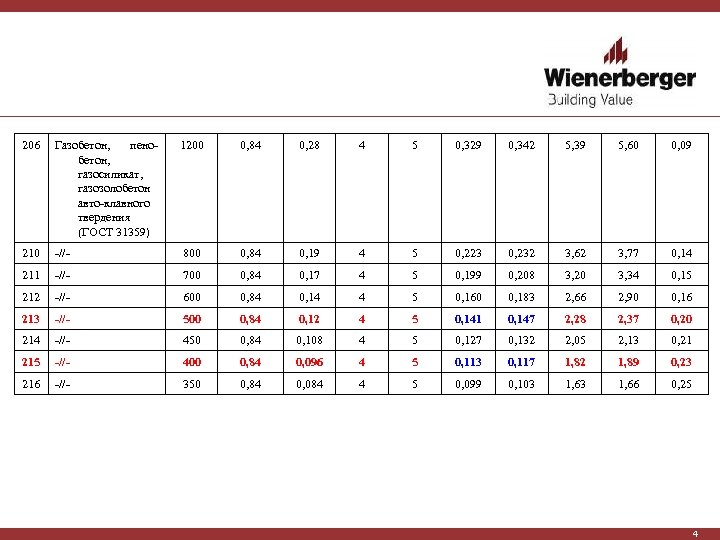

206 Газобетон, пенобетон, газосиликат, газозолобетон авто-клавного твердения (ГОСТ 31359) 1200 0, 84 0, 28 4 5 0, 329 0, 342 5, 39 5, 60 0, 09 210 -//- 800 0, 84 0, 19 4 5 0, 223 0, 232 3, 62 3, 77 0, 14 211 -//- 700 0, 84 0, 17 4 5 0, 199 0, 208 3, 20 3, 34 0, 15 212 -//- 600 0, 84 0, 14 4 5 0, 160 0, 183 2, 66 2, 90 0, 16 213 -//- 500 0, 84 0, 12 4 5 0, 141 0, 147 2, 28 2, 37 0, 20 214 -//- 450 0, 84 0, 108 4 5 0, 127 0, 132 2, 05 2, 13 0, 21 215 -//- 400 0, 84 0, 096 4 5 0, 113 0, 117 1, 82 1, 89 0, 23 216 -//- 350 0, 84 0, 084 4 5 0, 099 0, 103 1, 66 0, 25 4

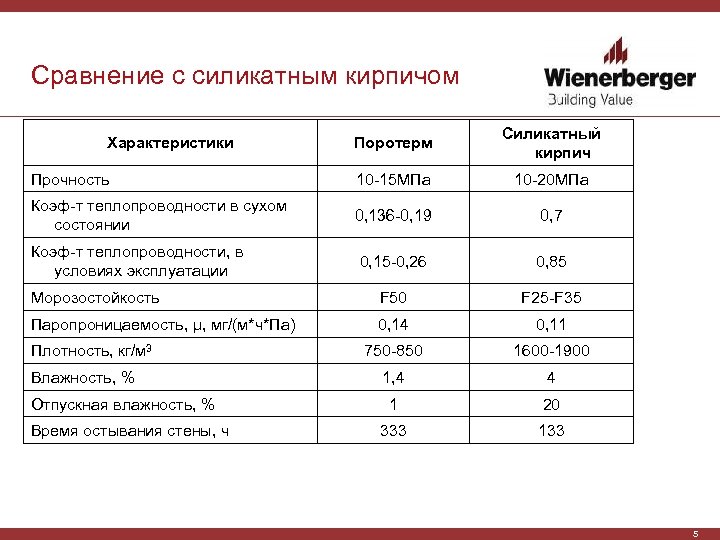

Сравнение с силикатным кирпичом Поротерм Силикатный кирпич Прочность 10 -15 МПа 10 -20 МПа Коэф-т теплопроводности в сухом состоянии 0, 136 -0, 19 0, 7 Коэф-т теплопроводности, в условиях эксплуатации 0, 15 -0, 26 0, 85 Морозостойкость F 50 F 25 -F 35 Паропроницаемость, µ, мг/(м*ч*Па) 0, 14 0, 11 750 -850 1600 -1900 1, 4 4 1 20 333 133 Характеристики Плотность, кг/м 3 Влажность, % Отпускная влажность, % Время остывания стены, ч 5

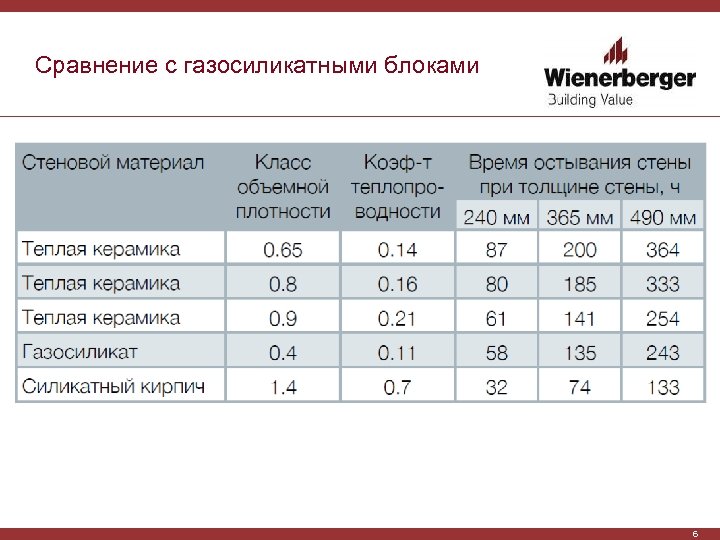

Сравнение с газосиликатными блоками 6

1. Влажность В процессе производства (автоклавного твердения) газосиликат набирает влажность до 40 -50%по массе (20% по объему) Report F 7006 ibac, RWTH Aachen Пример : Жилой дом 400 m² стен(~90 m³) Газосиликатный блок 20 Vol. -% ca. 18. 000 litre Керамический блок 1 Vol. -% ca. 900 litre 7

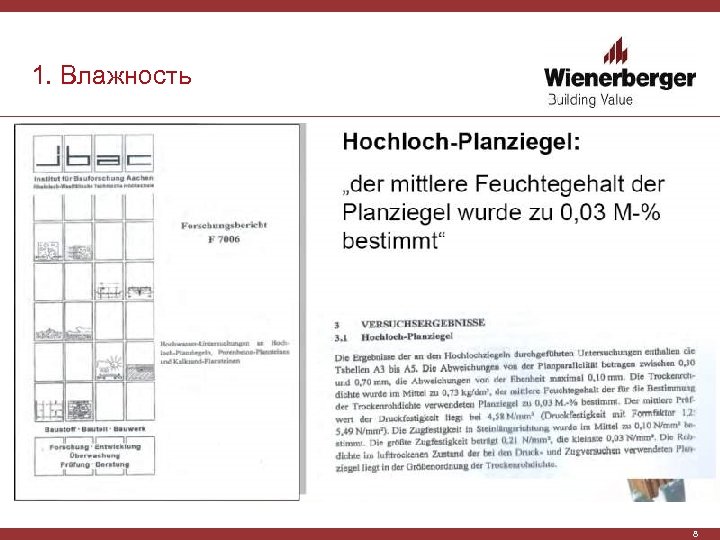

1. Влажность 8

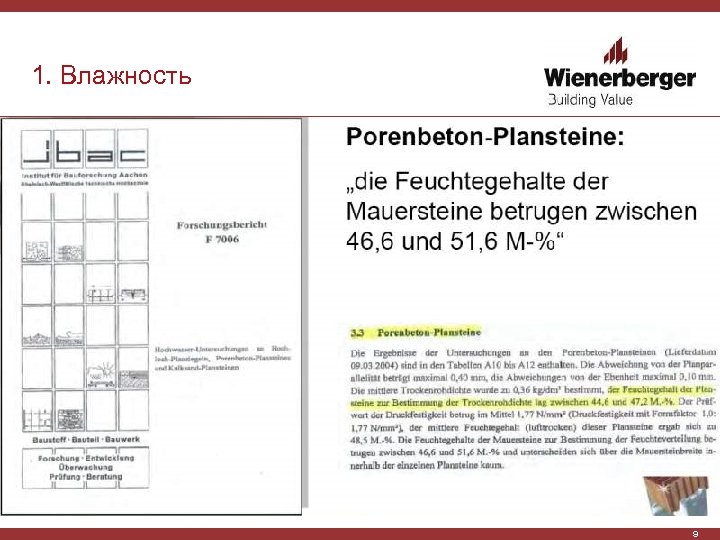

1. Влажность 9

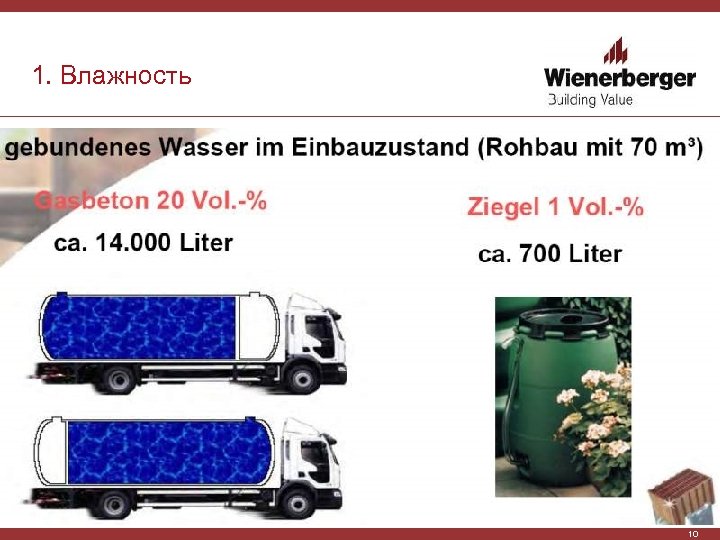

1. Влажность 10

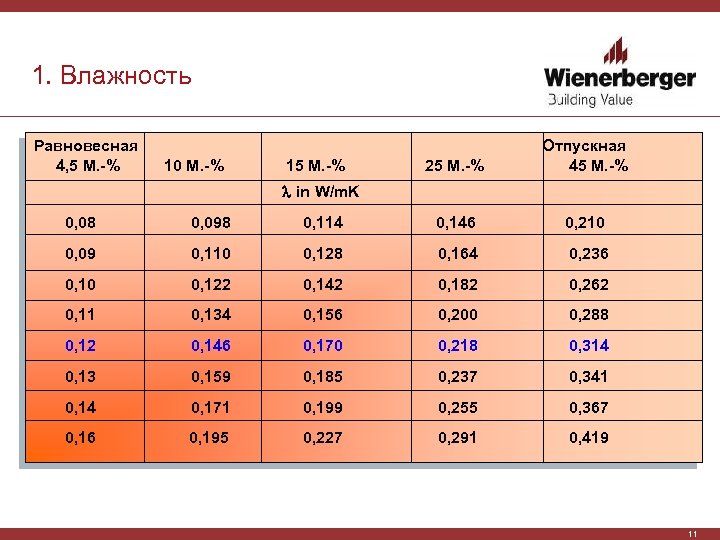

1. Влажность Равновесная 4, 5 M. -% 10 M. -% 15 M. -% 25 M. -% Отпускная 45 M. -% in W/m. K 0, 08 0, 098 0, 114 0, 146 0, 210 0, 09 0, 110 0, 128 0, 164 0, 236 0, 10 0, 122 0, 142 0, 182 0, 262 0, 11 0, 134 0, 156 0, 200 0, 288 0, 12 0, 146 0, 170 0, 218 0, 314 0, 13 0, 159 0, 185 0, 237 0, 341 0, 14 0, 171 0, 199 0, 255 0, 367 0, 16 0, 195 0, 227 0, 291 0, 419 11

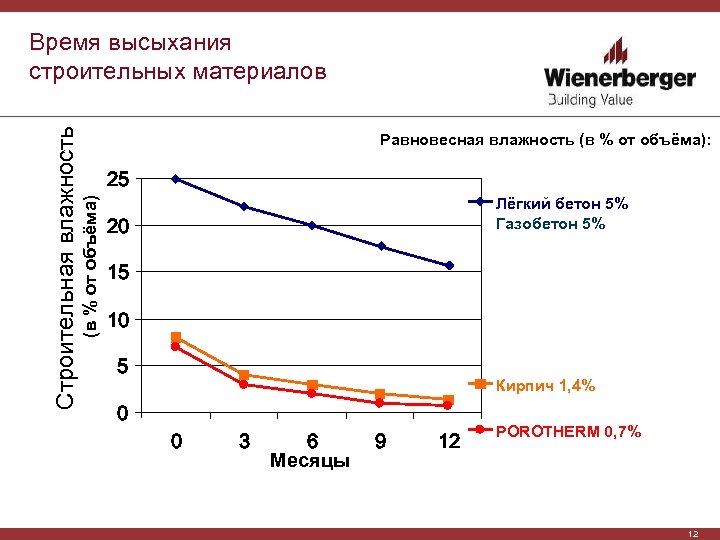

Равновесная влажность (в % от объёма): 25 (в % от объёма) Строительная влажность Время высыхания строительных материалов Лёгкий бетон 5% Газобетон 5% 20 15 10 5 Кирпич 1, 4% 0 0 3 6 Месяцы 9 12 POROTHERM 0, 7% 12

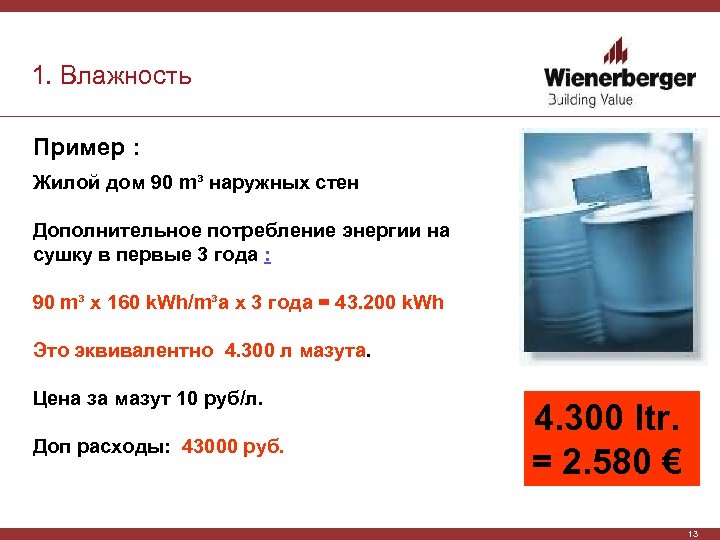

1. Влажность Пример : Жилой дом 90 m³ наружных стен Дополнительное потребление энергии на сушку в первые 3 года : 90 m³ x 160 k. Wh/m³a x 3 года = 43. 200 k. Wh Это эквивалентно 4. 300 л мазута. Цена за мазут 10 руб/л. Доп расходы: 43000 руб. 4. 300 ltr. = 2. 580 € 13

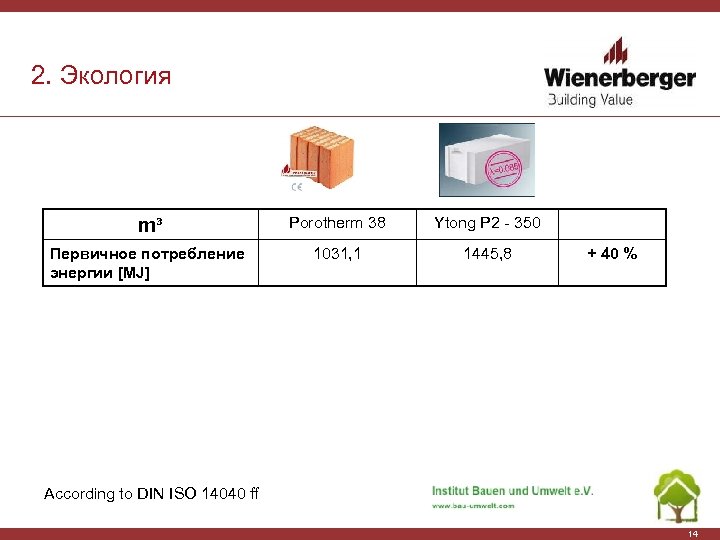

2. Экология m³ Porotherm 38 Ytong P 2 - 350 Первичное потребление энергии [MJ] 1031, 1 1445, 8 + 40 % According to DIN ISO 14040 ff 14

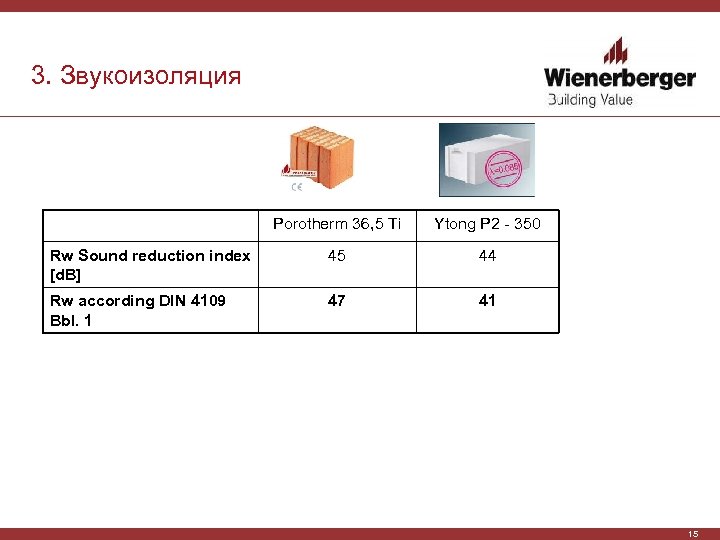

3. Звукоизоляция Porotherm 36, 5 Ti Ytong P 2 - 350 Rw Sound reduction index [d. B] 45 44 Rw according DIN 4109 Bbl. 1 47 41 15

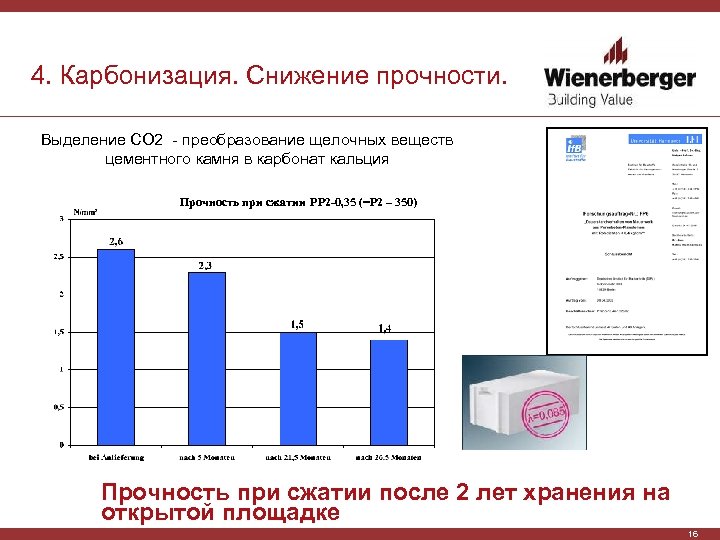

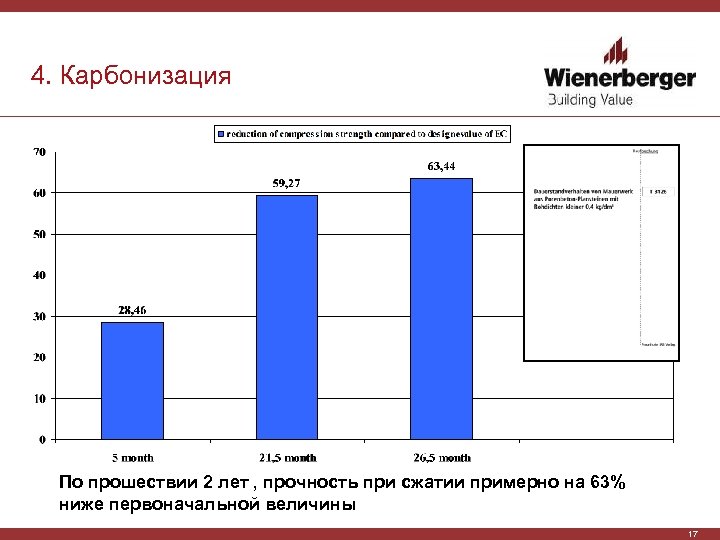

4. Карбонизация. Снижение прочности. Выделение СО 2 - преобразование щелочных веществ цементного камня в карбонат кальция Прочность при сжатии PP 2 -0, 35 (=P 2 – 350) Прочность при сжатии после 2 лет хранения на открытой площадке 16
