СР Е Д С Т В А ИНДИВИДУАЛЬНОЙ

СР Е Д С Т В А ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

Учебные вопросы и ориентировочный расчет времени. №№ п/п УЧЕБНЫЕ ВОПРОСЫ ВРЕМЯ МИН. 1. ВВЕДЕНИЕ 5 2. 1 -Й УЧЕБНЫЙ ВОПРОС. «НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ СРЕДСТВ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ (СИЗ). » 10 3. 2 -Й УЧЕБНЫЙ ВОПРОС. СРЕДСТВА ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ. НАЗНАЧЕНИЕ, УСТРОЙСТВО, ПОДБОР И ПРАВИЛА ПОЛЬЗОВАНИЯ ИМИ. 40 4. 3 -Й УЧЕБНЫЙ ВОПРОС. СРЕДСТВА ЗАЩИТЫ КОЖИ. НАЗНАЧЕНИЕ И ПРАВИЛА ПОЛЬЗОВАНИЯ ИМИ. 30 5. ЗАКЛЮЧЕНИЕ 5 ИТОГО: 90

Назначение и классификация средств индивидуальной защиты

Назначение СИЗ ПРЕДНАЗНАЧЕНЫ ДЛЯ ЗАЩИТЫ ЧЕЛОВЕКА ОТ РАДИОАКТИВНЫХ, ОПАСНЫХ ХИМИЧЕСКИХ ВЕЩЕСТВ И БИОЛОГИЧЕСКИХ СРЕДСТВ.

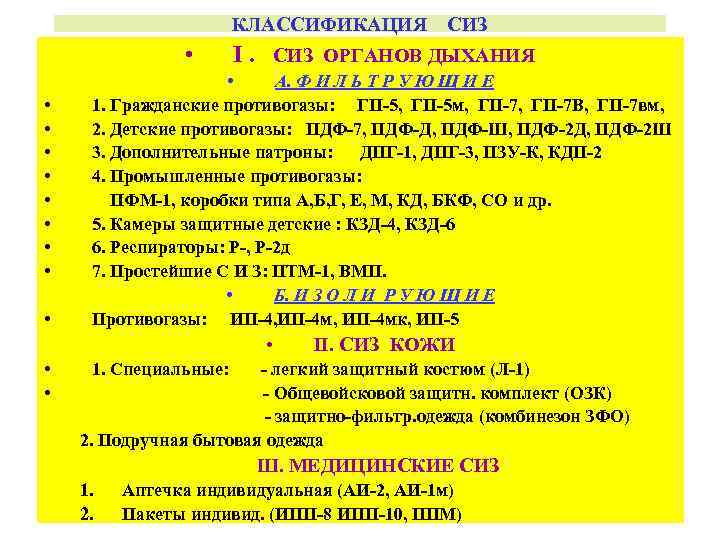

КЛАССИФИКАЦИЯ • • • I. СИЗ ОРГАНОВ ДЫХАНИЯ • А. Ф И Л Ь Т Р У Ю Щ И Е 1. Гражданские противогазы: ГП-5, ГП-5 м, ГП-7 В, ГП-7 вм, 2. Детские противогазы: ПДФ-7, ПДФ-Д, ПДФ-Ш, ПДФ-2 Д, ПДФ-2 Ш 3. Дополнительные патроны: ДПГ-1, ДПГ-3, ПЗУ-К, КДП-2 4. Промышленные противогазы: ПФМ-1, коробки типа А, Б, Г, Е, М, КД, БКФ, СО и др. 5. Камеры защитные детские : КЗД-4, КЗД-6 6. Респираторы: Р-, Р-2 д 7. Простейшие С И З: ПТМ-1, ВМП. • Б. И З О Л И Р У Ю Щ И Е Противогазы: ИП-4, ИП-4 мк, ИП-5 • • • СИЗ II. СИЗ КОЖИ 1. Специальные: - легкий защитный костюм (Л-1) - Общевойсковой защитн. комплект (ОЗК) - защитно-фильтр. одежда (комбинезон ЗФО) 2. Подручная бытовая одежда Ш. МЕДИЦИНСКИЕ СИЗ 1. 2. Аптечка индивидуальная (АИ-2, АИ-1 м) Пакеты индивид. (ИПП-8 ИПП-10, ППМ)

КЛАССИФИКАЦИЯ СИЗ СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ (СИЗОД) ПРОТИВОГАЗЫ РЕСПИРАТОРЫ ПРОСТЕЙШИЕ СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ КОЖИ (СИЗК) ИЗОЛИРУЮЩЕГО ТИПА ФИЛЬТРУЮЩЕГО ТИПА ПРОСТЕЙШИЕ СРЕДСТВА

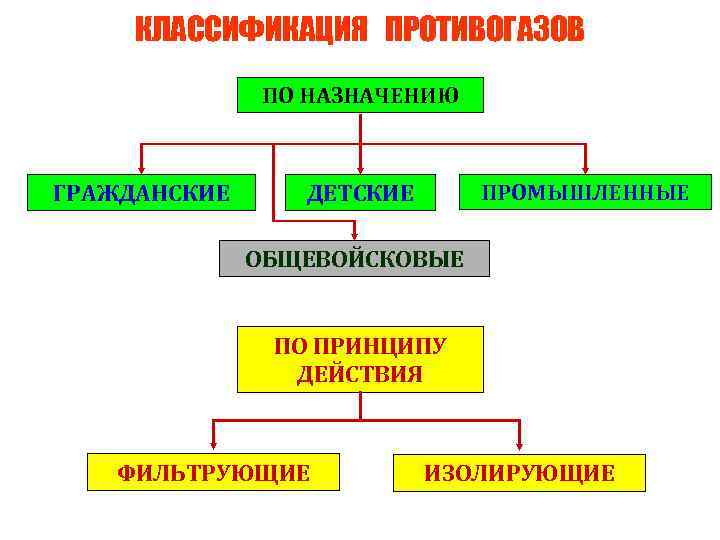

КЛАССИФИКАЦИЯ ПРОТИВОГАЗОВ ПО НАЗНАЧЕНИЮ ГРАЖДАНСКИЕ ПРОМЫШЛЕННЫЕ ДЕТСКИЕ ОБЩЕВОЙСКОВЫЕ ПО ПРИНЦИПУ ДЕЙСТВИЯ ФИЛЬТРУЮЩИЕ ИЗОЛИРУЮЩИЕ

СРЕДСТВА ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ ПРОТИВОГАЗЫ РЕСПИРАТОРЫ ПРОСТЕЙШИЕ СРЕДСТВА

ПРОТИВОГАЗЫ ФИЛЬТРУЮЩИЕ ИЗОЛИРУЮЩИЕ

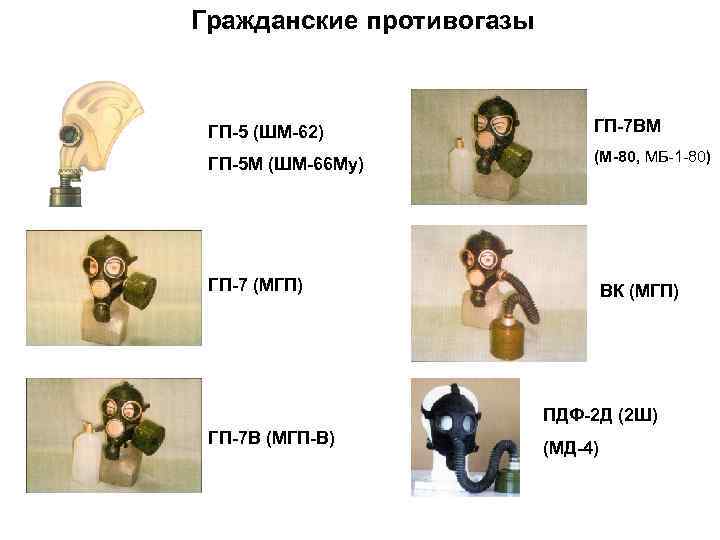

Гражданские противогазы ГП-5 (ШМ-62) ГП-7 ВМ ГП-5 М (ШМ-66 Му) (М-80, МБ-1 -80) ГП-7 (МГП) ВК (МГП) ПДФ-2 Д (2 Ш) ГП-7 В (МГП-В) (МД-4)

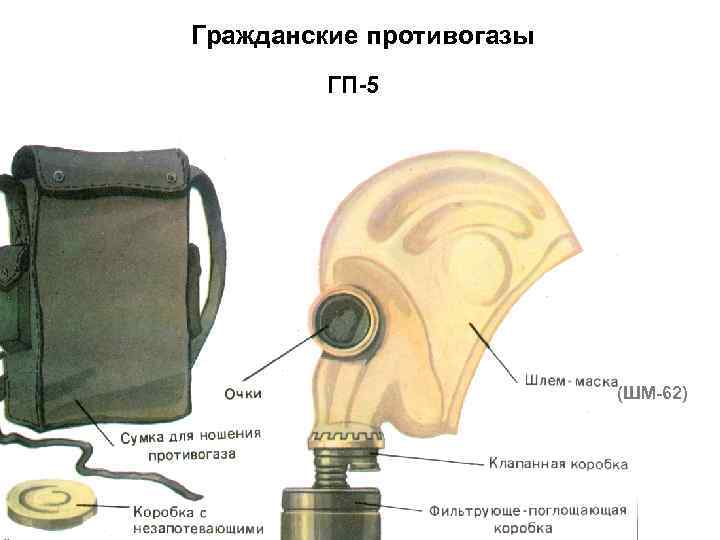

Гражданские противогазы ГП-5 (ШМ-62)

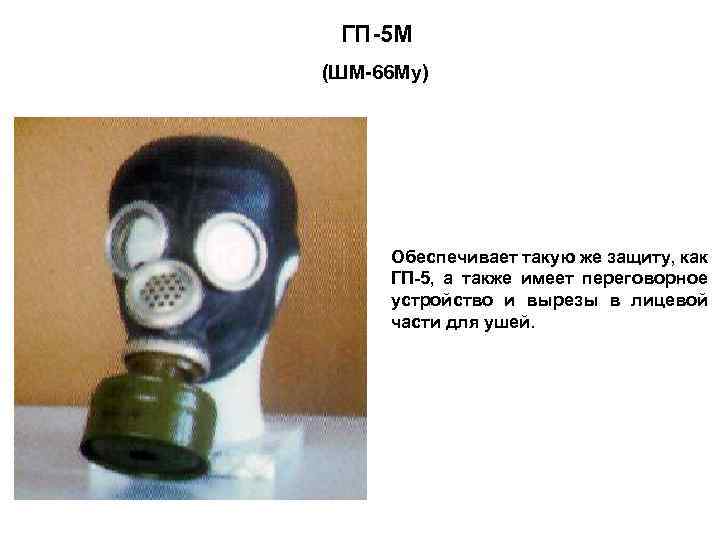

ГП-5 М (ШМ-66 Му) Обеспечивает такую же защиту, как ГП-5, а также имеет переговорное устройство и вырезы в лицевой части для ушей.

ГРАЖДАНСКИЕ ПРОТИВОГАЗЫ ГП-7 И ЕГО МОДИФИКАЦИИ Обеспечивает защиту: - от паров ОВ нервно-паралитического и обще ядовитого действия - до 6 час; - от капель ОВ кожно-нарывного действия - до 2 час; - от АХОВ - (в зависимости от вида и концентрации)

ПРОТИВОГАЗ ГРАЖДАНСКИЙ ФИЛЬТРУЮЩИЙ ГП - 7 1. ЛИЦЕВАЯ ЧАСТЬ; 2. ФИЛЬТРУЮЩЕ – ПОГЛОЩАЮЩАЯ КОРОБКА; 3. ТРИКОТАЖНЫЙ ЧЕХОЛ; 4. УЗЕЛ КЛАПАНА ВДОХА; 5. ПЕРЕГОВОРНОЕ УСТРОЙСТВО (МЕМБРАНА); 5 6. УЗЕЛ КЛАПАНА ВЫДОХА.

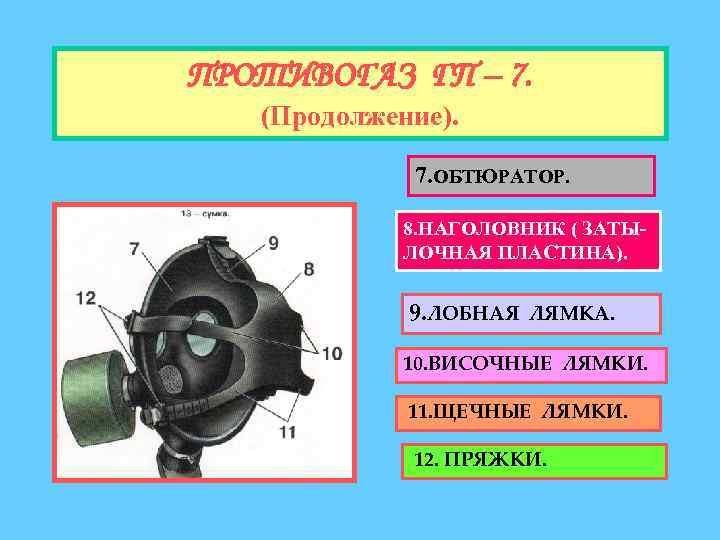

ПРОТИВОГАЗ ГП – 7. (Продолжение). 7. ОБТЮРАТОР. 8. НАГОЛОВНИК ( ЗАТЫЛОЧНАЯ ПЛАСТИНА). 9. ЛОБНАЯ ЛЯМКА. 10. ВИСОЧНЫЕ ЛЯМКИ. 11. ЩЕЧНЫЕ ЛЯМКИ. 12. ПРЯЖКИ.

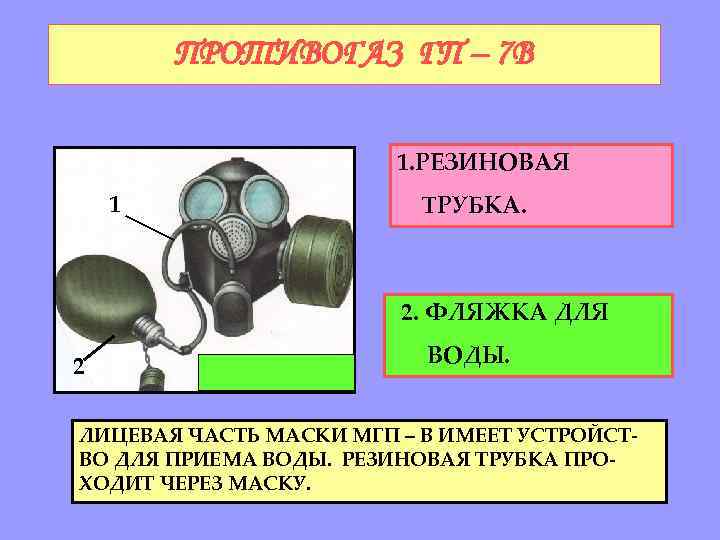

ПРОТИВОГАЗ ГП – 7 В 1. РЕЗИНОВАЯ 1 ТРУБКА. 2. ФЛЯЖКА ДЛЯ 2 ВОДЫ. ЛИЦЕВАЯ ЧАСТЬ МАСКИ МГП – В ИМЕЕТ УСТРОЙСТВО ДЛЯ ПРИЕМА ВОДЫ. РЕЗИНОВАЯ ТРУБКА ПРОХОДИТ ЧЕРЕЗ МАСКУ.

ПРОТИВОГАЗ ГП – 7 ВМ • • МАСКА М-80 ИМЕЕТ ОЧКОВЫЙ УЗЕЛ В ВИДЕ ТРАПЕЦИЕВИДНЫХ ИЗОГНУТЫХ СТЕКОЛ, СОЗДАЮЩИХ БЛАГОПРИЯТНЫЕ УСЛОВИЯ ДЛЯ РАБОТЫ С ОПТИЧЕСКИМИ ПРИБОРАМИ. ВМЕСТО АРМЕЙСКОЙ ФЛЯЖКИ ПРОТИВОГАЗ СНАБЖЕН СПЕЦИАЛЬНОЙ ФЛЯЖКОЙ ПРЯМОУГОЛЬНОЙ ФОРМЫ.

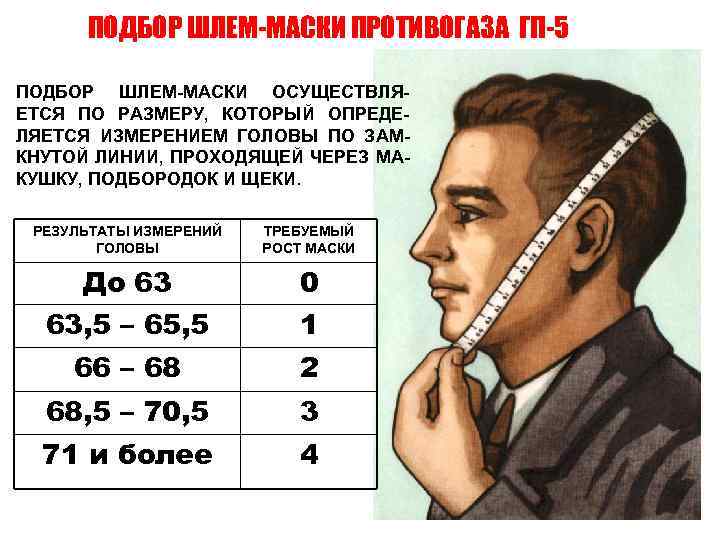

ПОДБОР ШЛЕМ-МАСКИ ПРОТИВОГАЗА ГП-5 ПОДБОР ШЛЕМ-МАСКИ ОСУЩЕСТВЛЯЕТСЯ ПО РАЗМЕРУ, КОТОРЫЙ ОПРЕДЕЛЯЕТСЯ ИЗМЕРЕНИЕМ ГОЛОВЫ ПО ЗАМКНУТОЙ ЛИНИИ, ПРОХОДЯЩЕЙ ЧЕРЕЗ МАКУШКУ, ПОДБОРОДОК И ЩЕКИ. РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ ГОЛОВЫ ТРЕБУЕМЫЙ РОСТ МАСКИ До 63 63, 5 – 65, 5 0 1 66 – 68 2 68, 5 – 70, 5 3 71 и более 4

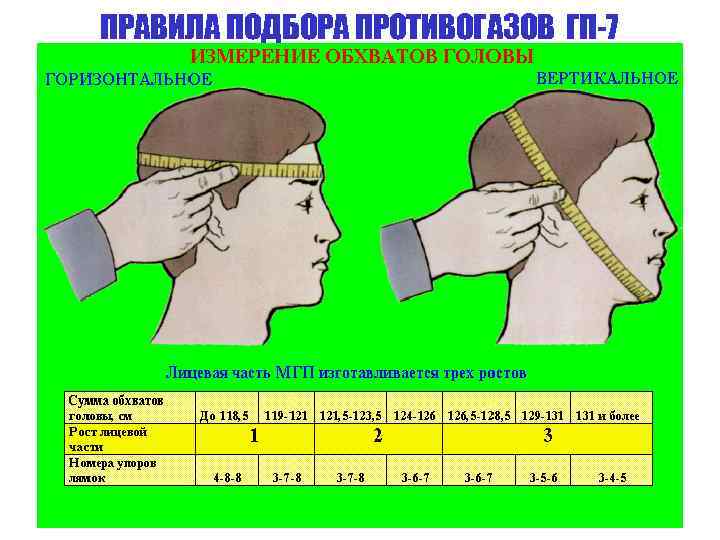

ПРАВИЛА ПОДБОРА ПРОТИВОГАЗОВ ГП-7

Внешний осмотр противогаза. ПЕРЕД ПРИМЕНЕНИЕМ ПРОТИВОГАЗА ПРОВЕРИТЬ: 1. ОТСУТСТВИЕ ПРОКОЛОВ, ПОРЕЗОВ И ПОРЫВОВ НА ВСЕХ РЕЗИНОВЫХ ЧАСТЯХ МАСКИ; 2. ОТСУТСТВИЕ ТРЕЩИН НА СТЕКЛАХ ОЧКОВ; 3. ОТСУТСТВИЕ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ НА МЕТАЛЛИЧЕСКИХ ЧАСТЯХ ПРОТИВОГАЗА; 4. ИСПРАВНОСТЬ ШИХТЫ ФИЛЬТРУЮЩЕЙ КОРОБКИ, ДЛЯ ЧЕГО ПЕРЕВЕРНУТЬ ЕЕ ГОРЛОВИНОЙ ВНИЗ И ПОСТУЧАТЬ ЕЮ О ЛАДОНЬ. ДОПУСКАЕТСЯ ВЫСЫПАНИЕ НЕСКОЛЬКИХ ЗЕРЕН УГЛЯ ПОСЛЕ ПЕРВОГО УДАРА; 5. ГЕРМЕТИЧНОСТЬ ПРОТИВОГАЗА, ДЛЯ ЧЕГО НАДЕТЬ ПРОТИВОГАЗ, ЗАКРЫТЬ ЛАДОНЬЮ ОТВЕРСТИЕ В ДНЕ КОРОБКИ И СДЕЛАТЬ ВДОХ. ЕСЛИ СДЕЛАТЬ ВДОХ НЕВОЗМОЖНО, - ПРОТИВОГАЗ ГЕРМЕТИЧЕН.

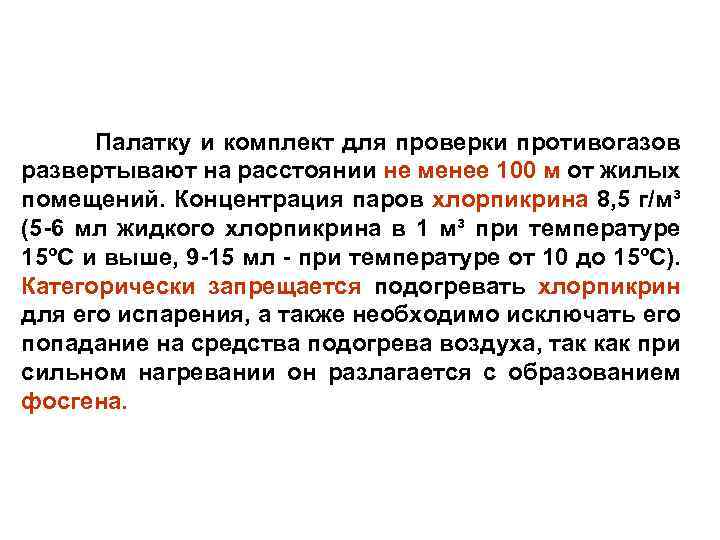

Палатку и комплект для проверки противогазов развертывают на расстоянии не менее 100 м от жилых помещений. Концентрация паров хлорпикрина 8, 5 г/м³ (5 -6 мл жидкого хлорпикрина в 1 м³ при температуре 15ºС и выше, 9 -15 мл - при температуре от 10 до 15ºС). Категорически запрещается подогревать хлорпикрин для его испарения, а также необходимо исключать его попадание на средства подогрева воздуха, так как при сильном нагревании он разлагается с образованием фосгена.

ОБСЛУЖИВАНИЕ ПРОТИВОГАЗА ПРИ ПОЛУЧЕНИИ ПРОТИВОГАЗА НЕОБХОДИМО ПРОВЕРИТЬ ИСПРАВНОСТЬ ВСЕХ ЕГО ЧАСТЕЙ И ПОДГОТОВИТЬ ЕГО К ИСПОЛЬЗОВАНИЮ. ВНЕШНИМ ОСМОТРОМ ПРОВЕРИТЬ ЦЕЛОСТНОСТЬ ШЛЕМ-МАСКИ, ФИЛЬТРУЮЩЕ-ПОГЛОЩАЮЩЕЙ КОРОБКИ И СУМКИ ДЛЯ ПРОТИВОГАЗА ШЛЕМ-МАСКУ НОВУЮ СЛЕДУЕТ ПРОТЕРЕТЬ ВЛАЖНОЙ ТКАНЬЮ, А БЫВШУЮ В УПОТРЕБЛЕНИИ – ПРОДЕЗИНФИЦИРОВАТЬ ДЕНАТУРИРОВАННЫМ СПИРТОМ, ОДЕКОЛОНОМ, СЛАБОРОЗОВЫМ РАСТВОРОМ МАРГАНЦОВКИ ИЛИ РАСТВОРОМ ФОРМАЛИНА ВСТАВИТЬ В ОЧКИ ШЛЕМ-МАСКИ НЕЗАПОТЕВАЮЩИЕ ПЛЕНКИ ИЛИ НАНЕСТИ НА ВНУТРЕННЮЮ ПОВЕРХНОСТЬ СТЕКОЛ СМАЗКУ СПЕЦИАЛЬНЫМ «КАРАНДАШОМ» ИЛИ МЫЛОМ

Дополнительные патроны к гражданским противогазам ДПГ-3 (ДПГ-1) ПЗУ-ПК ПЗУ

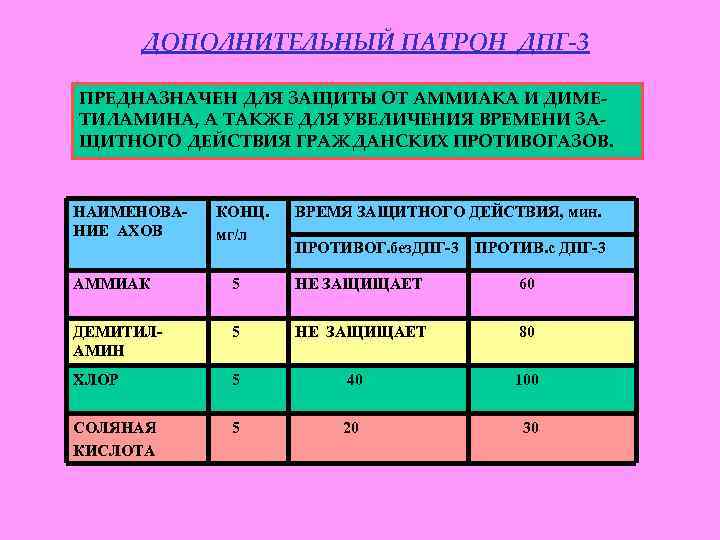

ДОПОЛНИТЕЛЬНЫЙ ПАТРОН ДПГ-3 ПРЕДНАЗНАЧЕН ДЛЯ ЗАЩИТЫ ОТ АММИАКА И ДИМЕТИЛАМИНА, А ТАКЖЕ ДЛЯ УВЕЛИЧЕНИЯ ВРЕМЕНИ ЗАЩИТНОГО ДЕЙСТВИЯ ГРАЖДАНСКИХ ПРОТИВОГАЗОВ. НАИМЕНОВАНИЕ АХОВ КОНЦ. мг/л ВРЕМЯ ЗАЩИТНОГО ДЕЙСТВИЯ, мин. ПРОТИВОГ. без. ДПГ-3 ПРОТИВ. с ДПГ-3 АММИАК 5 НЕ ЗАЩИЩАЕТ 60 ДЕМИТИЛАМИН 5 НЕ ЗАЩИЩАЕТ 80 ХЛОР 5 40 100 СОЛЯНАЯ КИСЛОТА 5 20 30

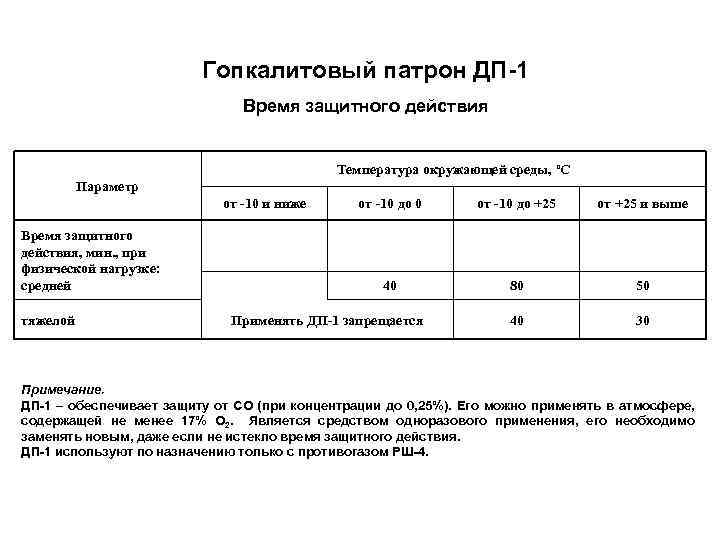

Гопкалитовый патрон ДП-1 Время защитного действия Температура окружающей среды, ºС Параметр от -10 и ниже Время защитного действия, мин. , при физической нагрузке: средней тяжелой от -10 до 0 от -10 до +25 от +25 и выше 40 80 50 40 30 Применять ДП-1 запрещается Примечание. ДП-1 – обеспечивает защиту от СО (при концентрации до 0, 25%). Его можно применять в атмосфере, содержащей не менее 17% О 2. Является средством одноразового применения, его необходимо заменять новым, даже если не истекло время защитного действия. ДП-1 используют по назначению только с противогазом РШ-4.

Противогаз детский фильтрующий ПДФ-2 Д или ПДФ-2 Ш Предназначен для защиты органов дыхания, зрения и лица детей в возрасте старше 1, 5 лет от (ОВ, БА, РП). Комплектуется противогаз лицевой частью МД-4, фильтрующе-поглощающей коробкой ГП-7 к, коробкой с незапотевающими пленками и сумкой для противогаза. Маска МД-4 выпускается в 3 -х ростах: для дошкольников 1 -2 роста, для школьников 2 -3 роста.

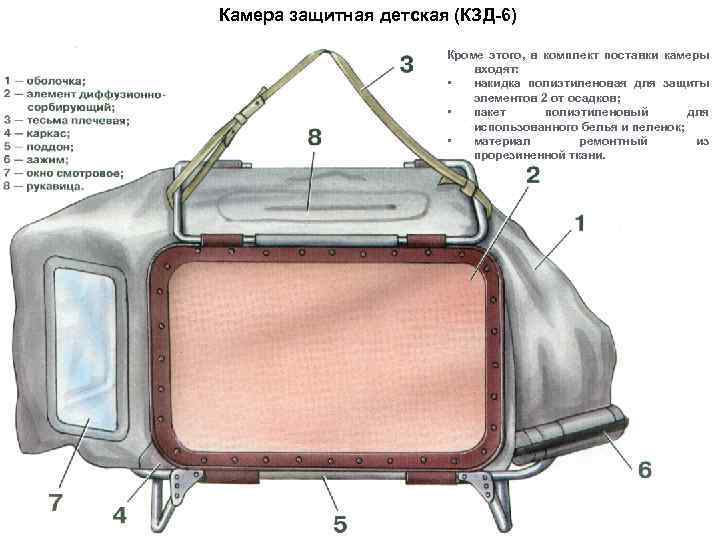

Камера защитная детская (КЗД-6) Кроме этого, в комплект поставки камеры входят: • накидка полиэтиленовая для защиты элементов 2 от осадков; • пакет полиэтиленовый для использованного белья и пеленок; • материал ремонтный из прорезиненной ткани.

КЗД-6 Камера сохраняет свои защитные свойства в интервале температур от -30 до +35° С. Интервалы температур наружного воздуха, °С Время, ч от -20 до-15 от-15 до-10 от -10 до +26 от +26 до +30 от+30 до+33 от +33 до +34 от +34 до +35 0, 5 1 6* 3 2 1, 5 0, 5 * При условии обеспечения теплым питанием при отрицательных температурах. Масса камеры не более 4, 5 кг.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АХОВ Свойства Хлор ( CL 2 ) Аммиак ( NH 3 ) Агрегатное состояние Зеленовато - жёлтый газ с резким удушливым запахом. Бесцветный газ с характерным резким запахом (нашатырного спирта) Температура кипения - 34, 6 ° С - 33, 4 ° С тяжелее воздуха легче воздуха ХР ХР 0, 003 0, 001 0, 007 0, 02 7, 6 15 100 Плотность Растворимость в Н 2 О Токсические свойства - ПК р , мг / л - ПДК р. з. , мг· мин / л - РС 50 , мг·мин /л - IC 50 , мг · мин / л - LC 50 , мг · мин / л 0, 6 6

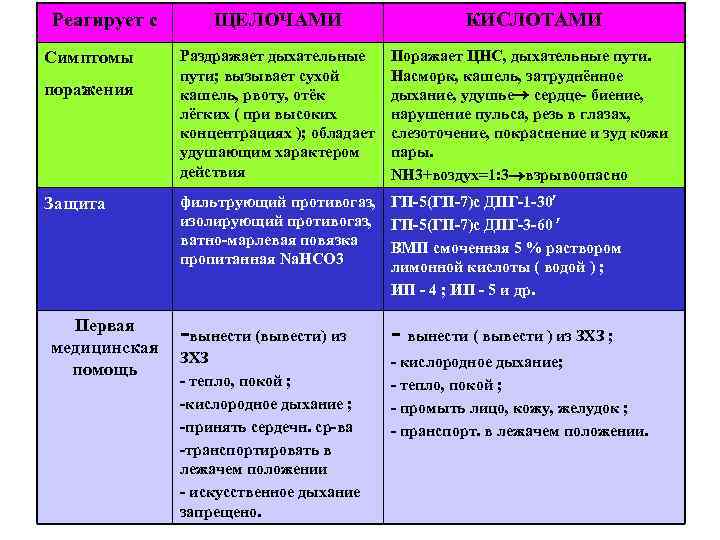

Реагирует с Симптомы поражения Защита Первая медицинская помощь ЩЕЛОЧАМИ КИСЛОТАМИ Раздражает дыхательные пути; вызывает сухой кашель, рвоту, отёк лёгких ( при высоких концентрациях ); обладает удушающим характером действия Поражает ЦНС, дыхательные пути. Насморк, кашель, затруднённое дыхание, удушье сердце- биение, нарушение пульса, резь в глазах, слезоточение, покраснение и зуд кожи пары. NH 3+воздух=1: 3 взрывоопасно фильтрующий противогаз, изолирующий противогаз, ватно-марлевая повязка пропитанная Na. HCO 3 ГП-5(ГП-7)с ДПГ-1 -30 ГП-5(ГП-7)с ДПГ-3 -60 ВМП смоченная 5 % раствором лимонной кислоты ( водой ) ; ИП - 4 ; ИП - 5 и др. -вынести (вывести) из - вынести ( вывести ) из ЗХЗ ; ЗХЗ - тепло, покой ; -кислородное дыхание ; -принять сердечн. ср-ва -транспортировать в лежачем положении - искусственное дыхание запрещено. - кислородное дыхание; - тепло, покой ; - промыть лицо, кожу, желудок ; - пранспорт. в лежачем положении.

Защитные свойства гражданских и детских противогазов от АХОВ Cl 2, NH 3 На слайд 38

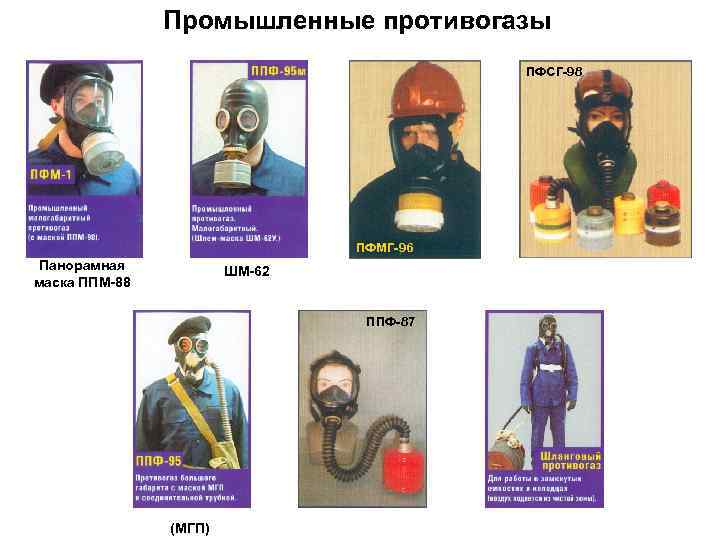

Промышленные противогазы ПФСГ-98 ПФМГ-96 Панорамная маска ППМ-88 ШМ-62 ППФ-87 (МГП)

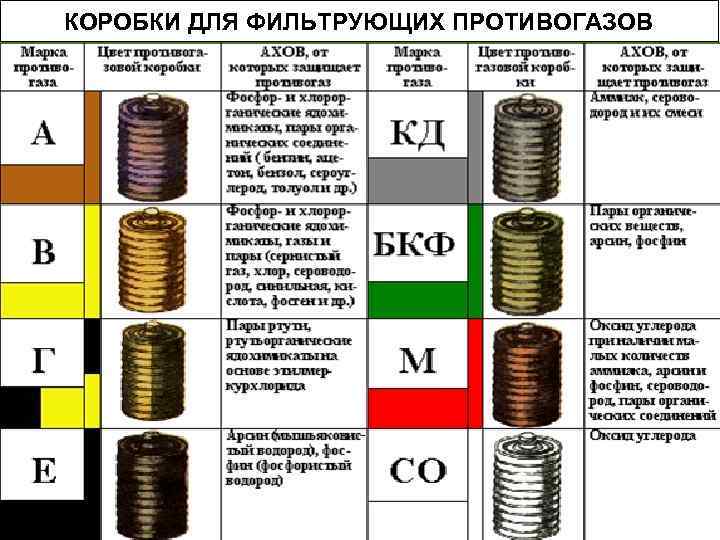

КОРОБКИ ДЛЯ ФИЛЬТРУЮЩИХ ПРОТИВОГАЗОВ

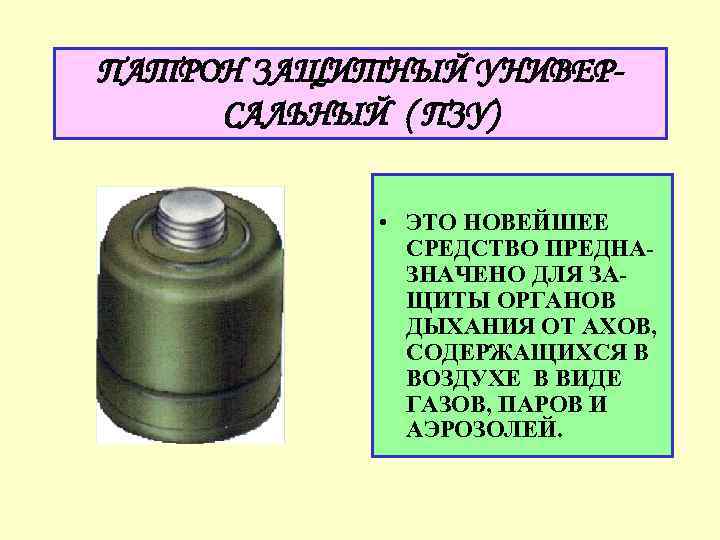

ПАТРОН ЗАЩИТНЫЙ УНИВЕРСАЛЬНЫЙ ( ПЗУ) • ЭТО НОВЕЙШЕЕ СРЕДСТВО ПРЕДНАЗНАЧЕНО ДЛЯ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ ОТ АХОВ, СОДЕРЖАЩИХСЯ В ВОЗДУХЕ В ВИДЕ ГАЗОВ, ПАРОВ И АЭРОЗОЛЕЙ.

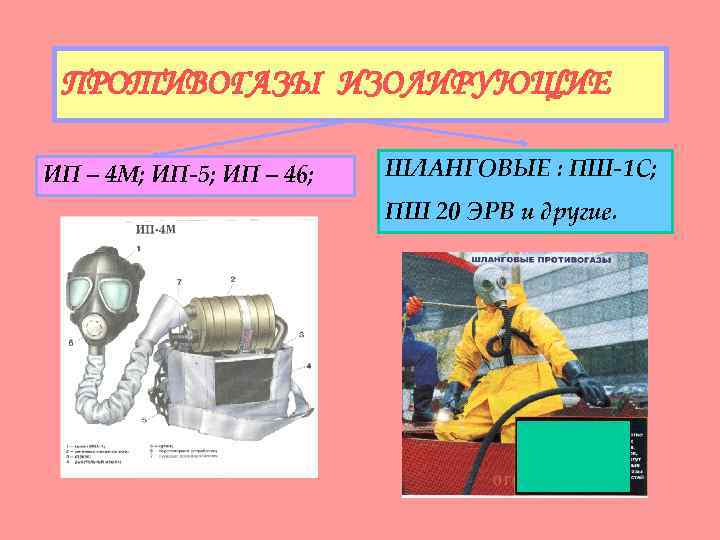

ПРОТИВОГАЗЫ ИЗОЛИРУЮЩИЕ ИП – 4 М; ИП-5; ИП – 46; ШЛАНГОВЫЕ : ПШ-1 С; ПШ 20 ЭРВ и другие.

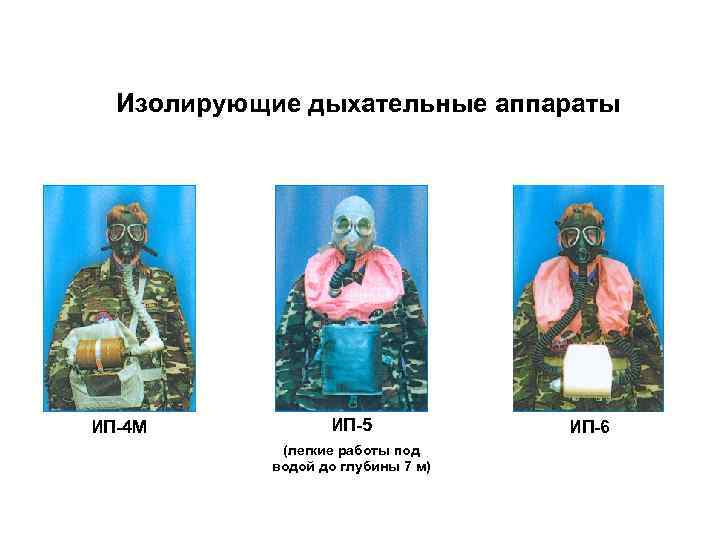

Изолирующие дыхательные аппараты ИП-4 М ИП-5 (легкие работы под водой до глубины 7 м) ИП-6

ИЗОЛИРУЮЩИЙ ПРОТИВОГАЗ ИП-4 мк ИП обеспечивают защиту органов дыхания, глаз и на Принцип действия основан способности некоторых химических кожи лица независимо от свойств и концентрации веществ выделять (регенерировать) отравляющих веществ кислород при поглощении углекислого газа выдыхаемого человеком Состав комплекта: • Лицевая часть (МИА-1) • Регенеративный патрон (РП-4) • Дыхательный мешок Время работы с одним регенеративным патроном - 40. . 180 мин (в зависимости от температуры воздуха и физической нагрузки)

Индивидуальное аварийно-спасательное средство – защитный капюшон «Феникс» ПРЕДНАЗНАЧЕН ДЛЯ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ, ГЛАЗ И КОЖИ ЛИЦА ОТ ПРОДУКТОВ ГОРЕНИЯ, АЭРОЗОЛЕЙ, ПАРОВ И ГАЗОВ ОПАСНЫХ ХИМИЧЕСКИХ ВЕЩЕСТВ, ОБРАЗУЮЩИХСЯ ПРИ АВАРИЙНЫХ СИТУАЦИЯХ В ЖИЛЫХ, СЛУЖЕБНЫХ И ПРОМЫШЛЕННЫХ ЗДАНИЯХ, НА СТАНЦИЯХ И В ВАГОНАХ МЕТРОПОЛИТЕНА ИЛИ ПОЕЗДАХ, А ТАКЖЕ ДЛЯ ЭКСТРЕННОЙ ЭВАКУАЦИИ ИЗ ЗАДЫМЛЕННЫХ ПОМЕЩЕНИЙ.

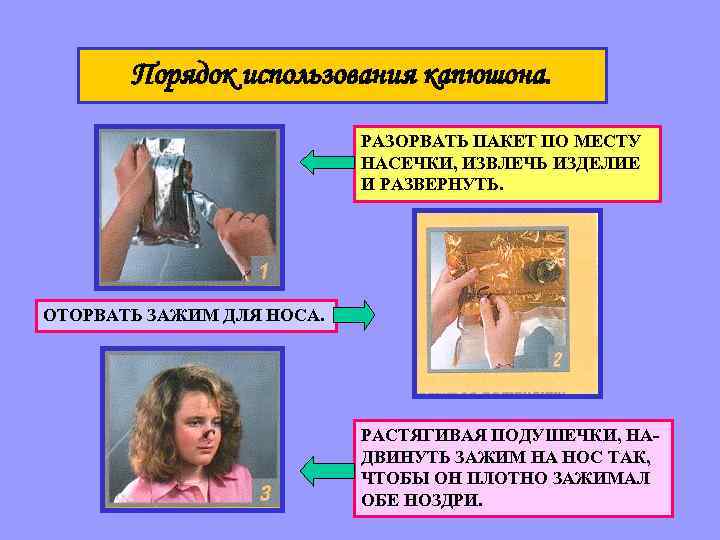

Порядок использования капюшона. РАЗОРВАТЬ ПАКЕТ ПО МЕСТУ НАСЕЧКИ, ИЗВЛЕЧЬ ИЗДЕЛИЕ И РАЗВЕРНУТЬ. ОТОРВАТЬ ЗАЖИМ ДЛЯ НОСА. РАСТЯГИВАЯ ПОДУШЕЧКИ, НАДВИНУТЬ ЗАЖИМ НА НОС ТАК, ЧТОБЫ ОН ПЛОТНО ЗАЖИМАЛ ОБЕ НОЗДРИ.

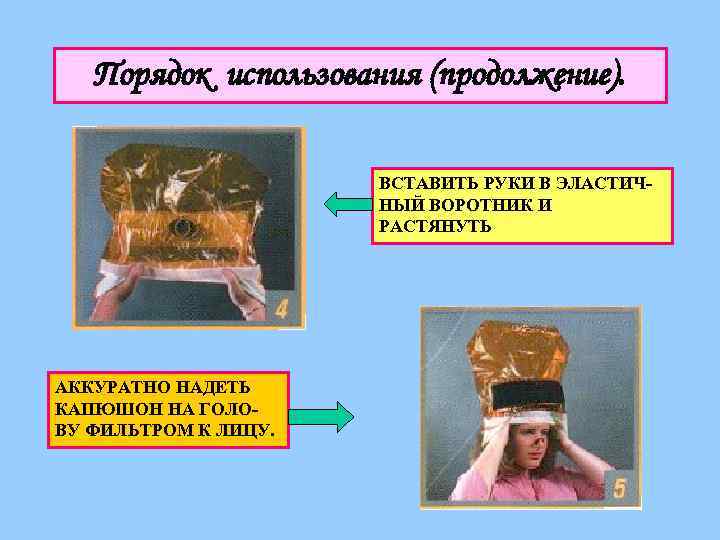

Порядок использования (продолжение). ВСТАВИТЬ РУКИ В ЭЛАСТИЧНЫЙ ВОРОТНИК И РАСТЯНУТЬ АККУРАТНО НАДЕТЬ КАПЮШОН НА ГОЛОВУ ФИЛЬТРОМ К ЛИЦУ.

ЗАДЕРЖАВ ДЫХАНИЕ, ЗАХВАТИТЬ ВЕСЬ МУНДШТУК РТОМ, ПОДДЕРЖИВАЯ ФИЛЬТР РУКОЙ. УДЕРЖИВАТЬ ЗУБАМИ ВНУТРЕННЮЮ ЧАСТЬ МУНДШТУКА В ТЕЧЕНИЕ ВСЕГО ВРЕМЕНИ ИСПОЛЬЗОВАНИЯ. ДЫХАНИЕ ДОЛЖНО ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО ЧЕРЕЗ РОТ. ПОСЛЕ ИСПОЛЬЗОВАНИЯ - СНЯТЬ!

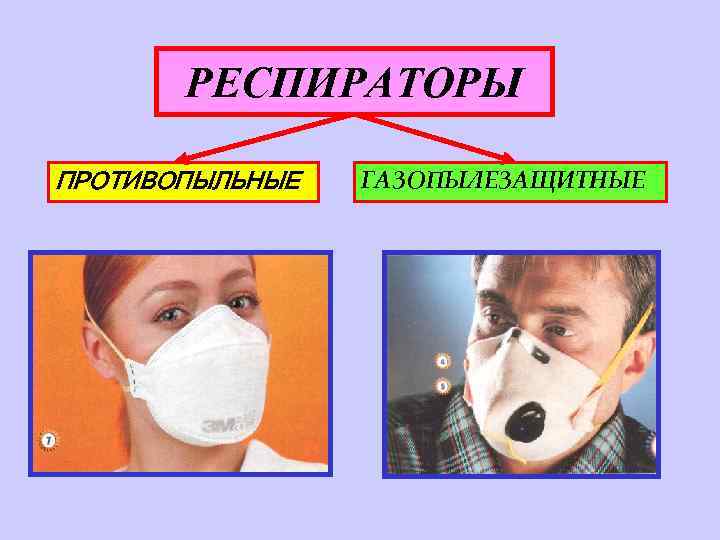

РЕСПИРАТОРЫ ПРОТИВОПЫЛЬНЫЕ ГАЗОПЫЛЕЗАЩИТНЫЕ

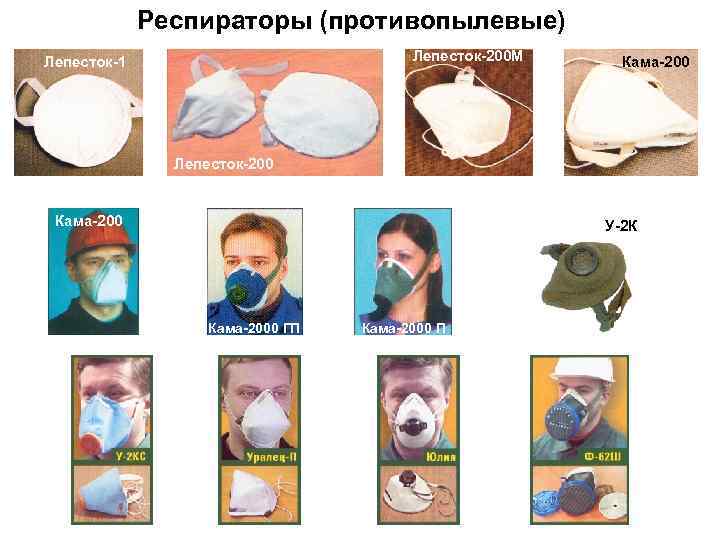

Респираторы (противопылевые) Лепесток-200 М Лепесток-1 Кама-200 Лепесток-200 Кама-200 У-2 К Кама-2000 ГП Кама-2000 П

Респираторы (противогазовые) РПГ-67 РГ-Т РПА-1

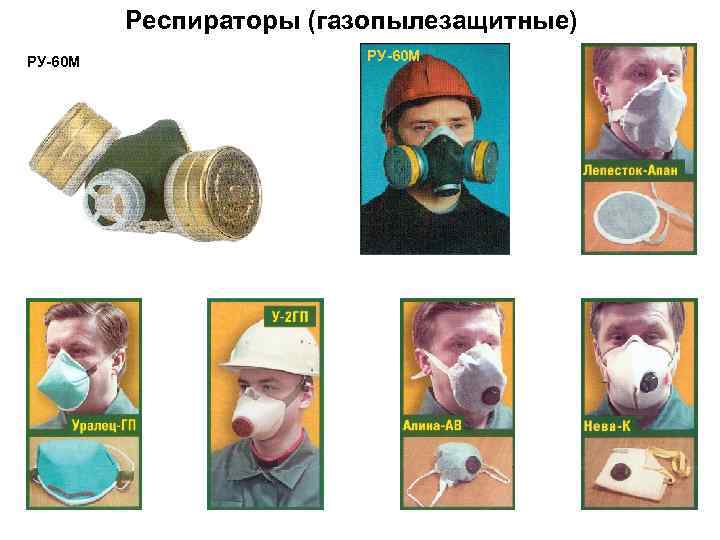

Респираторы (газопылезащитные) РУ-60 М

РЕСПИРАТОР ПРОТИВОПЫЛЬНЫЙ У-2 К, Р-2. ЗАЩИЩАЕТ ОТ СИЛИКАТНОЙ, МЕТАЛЛУРГИЧЕСКОЙ, ГОРНОРУДНОЙ, УГОЛЬНОЙ, РАДИОАКТИВНОЙ И ДРУГОЙ ПЫЛИ И ОТ НЕКОТОРЫХ БАКТЕРИАЛЬНЫХ СРЕДСТВ. • 1. КЛАПАН ВДОХА. 2. ЭКРАН. 3. КЛАПАН ВЫДОХА. 4. ПОЛУМАСКА. 5. ЭЛАСТИЧНЫЕ ТЕСЕМКИ. 6. НЕРАСТЯГИВАЮ – ЩИЕСЯ ТЕСЕМКИ.

ОПРЕДЕЛЕНИЕ ТРЕБУЕМОГО РОСТА РЕСПИРАТОРА Р – 2 ( У-2 К ) ПОДБОР РОСТА МАСКИ ОСУЩЕСТВЛЯЕТСЯ ПО РАЗМЕРУ, КОТОРЫЙ ОПРЕДЕЛЯЕТСЯ ИЗМЕРЕНИЕМ ВЫСОТЫ ЛИЦА. ВЫСОТА ЛИЦА, мм ТРЕБ. РОСТ От 99 до 109 1 От 109 до 119 2 От 119 и более 3

ПРОСТЕЙШИЕ СРЕДСТВА ЗАЩИТЫ

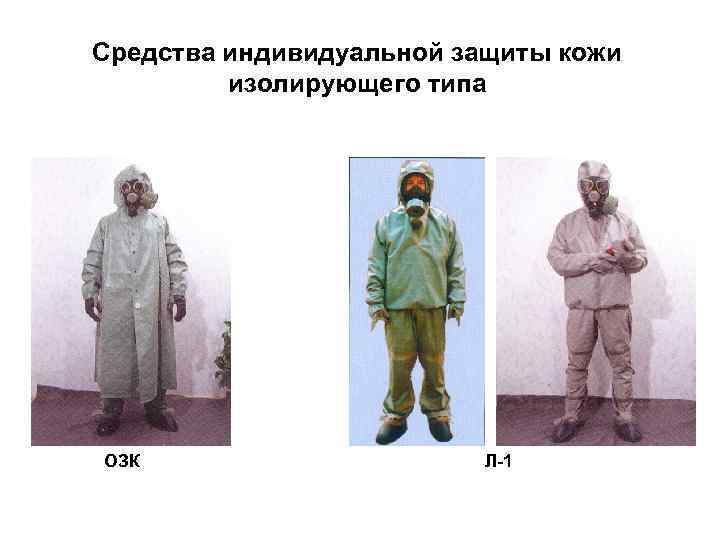

Средства индивидуальной защиты кожи изолирующего типа ОЗК Л-1

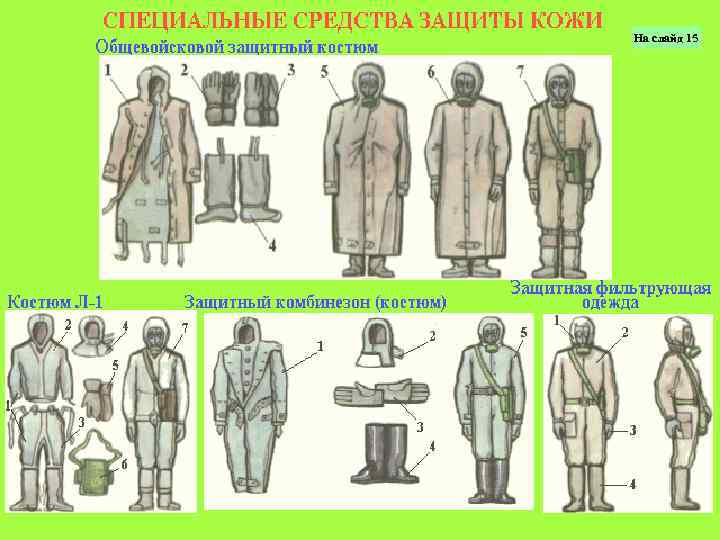

На слайд 15

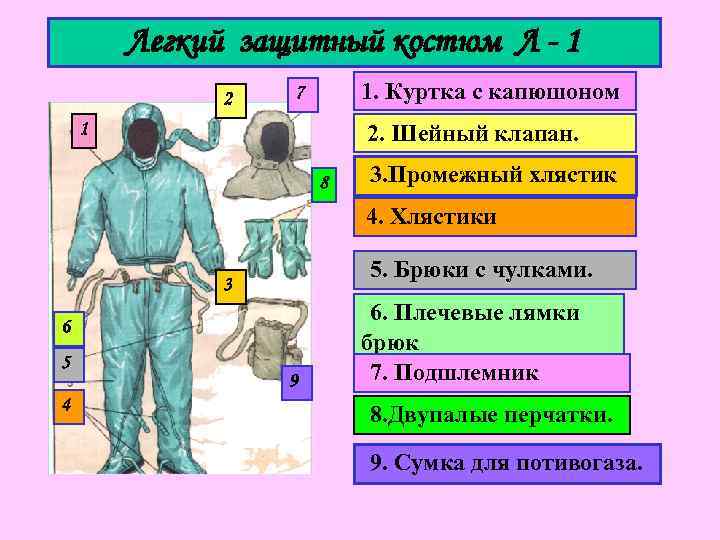

Легкий защитный костюм Л - 1 2 1. Куртка с капюшоном 7 1 2. Шейный клапан. 8 3. Промежный хлястик 4. Хлястики 5. Брюки с чулками. 3 6 5 4 9 6. Плечевые лямки брюк 7. Подшлемник 8. Двупалые перчатки. 9. Сумка для потивогаза.

Надевание костюма Надеть брюки с чулками, застегнуть хлястики, перекинуть плечевые лямки брюк через плечи накрест и пристегнуть их к брюкам.

Надевание костюма (продолжение) , Надеть куртку с капюшоном и откинуть капюшон за голову, а шейный клапан подобрать под куртку, застегнутв на пуговицу промежный хлястик куртки, надеть сумку для противогаза и привести противогаз в «боевое» положение. Надеть подшлемник и капюшон, обернуть вокруг шеи шейный клапан и застегнуть его, надеть перчатки.

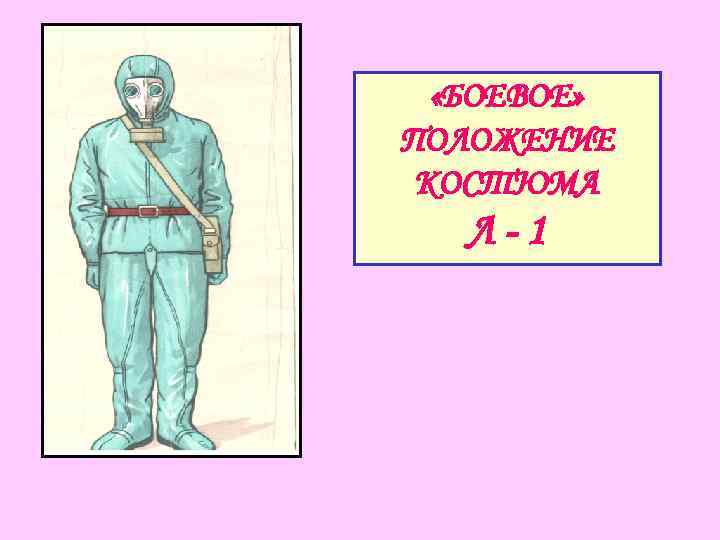

«БОЕВОЕ» ПОЛОЖЕНИЕ КОСТЮМА Л-1

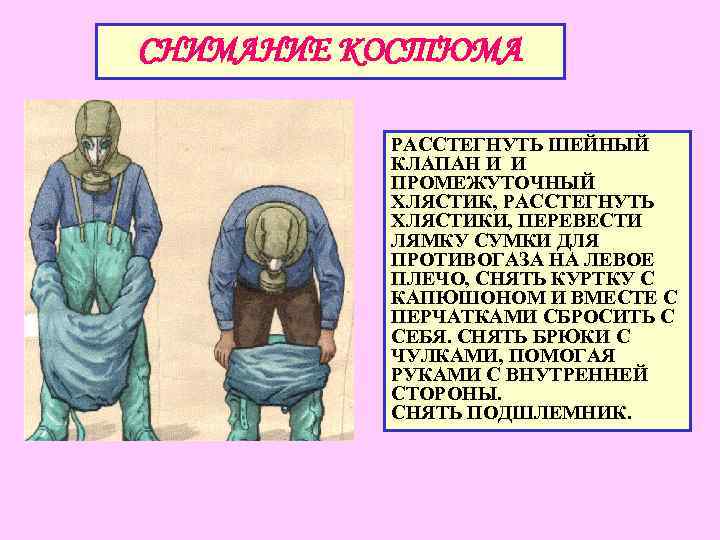

СНИМАНИЕ КОСТЮМА РАССТЕГНУТЬ ШЕЙНЫЙ КЛАПАН И И ПРОМЕЖУТОЧНЫЙ ХЛЯСТИК, РАССТЕГНУТЬ ХЛЯСТИКИ, ПЕРЕВЕСТИ ЛЯМКУ СУМКИ ДЛЯ ПРОТИВОГАЗА НА ЛЕВОЕ ПЛЕЧО, СНЯТЬ КУРТКУ С КАПЮШОНОМ И ВМЕСТЕ С ПЕРЧАТКАМИ СБРОСИТЬ С СЕБЯ. СНЯТЬ БРЮКИ С ЧУЛКАМИ, ПОМОГАЯ РУКАМИ С ВНУТРЕННЕЙ СТОРОНЫ. СНЯТЬ ПОДШЛЕМНИК.

СНЯТЬ ПРОТИВОГАЗ.

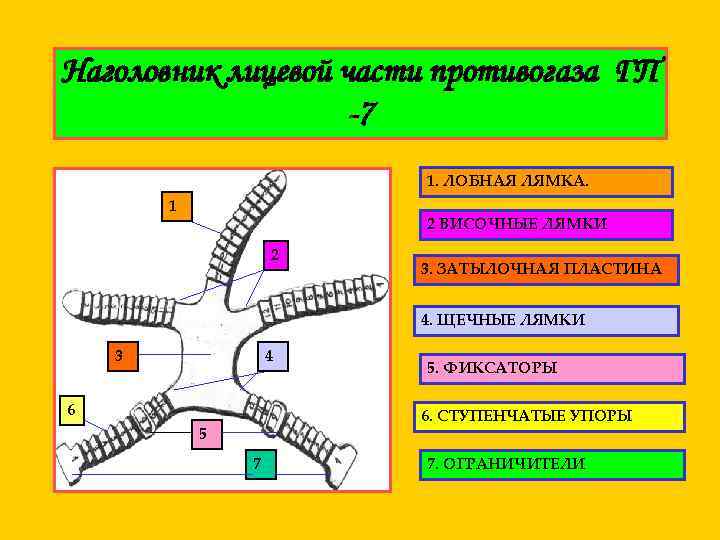

Наголовник лицевой части противогаза ГП -7 1. ЛОБНАЯ ЛЯМКА. 1 2 ВИСОЧНЫЕ ЛЯМКИ 2 3. ЗАТЫЛОЧНАЯ ПЛАСТИНА 4. ЩЕЧНЫЕ ЛЯМКИ 3 4 6 5. ФИКСАТОРЫ 6. СТУПЕНЧАТЫЕ УПОРЫ 5 7 7. ОГРАНИЧИТЕЛИ

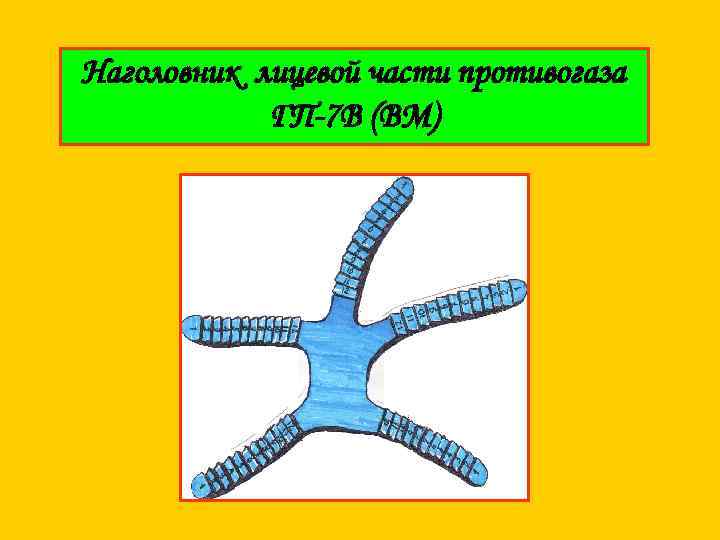

Наголовник лицевой части противогаза ГП-7 В (ВМ)

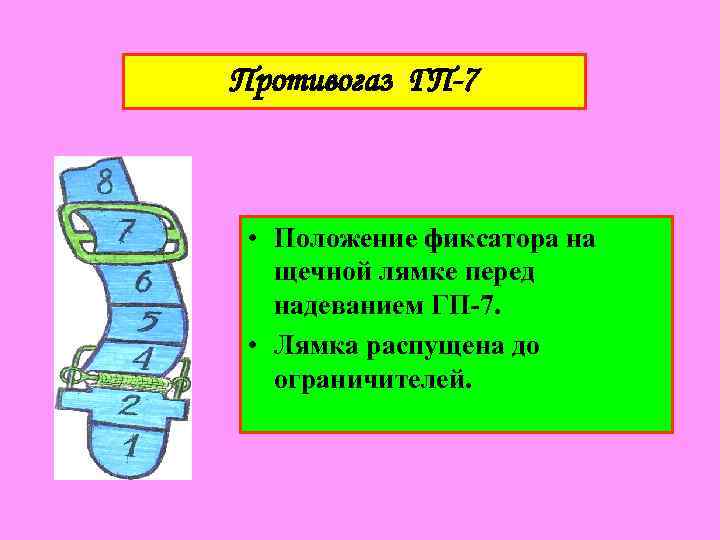

Противогаз ГП-7 • Положение фиксатора на щечной лямке перед надеванием ГП-7. • Лямка распущена до ограничителей.

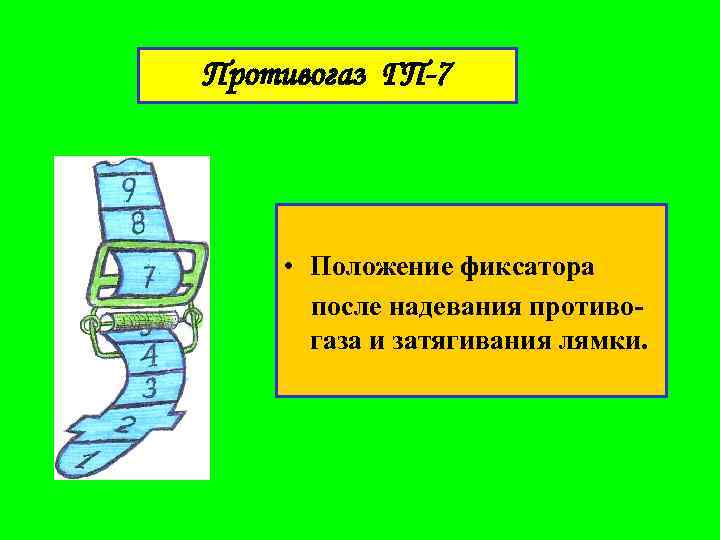

Противогаз ГП-7 • Положение фиксатора после надевания противогаза и затягивания лямки.

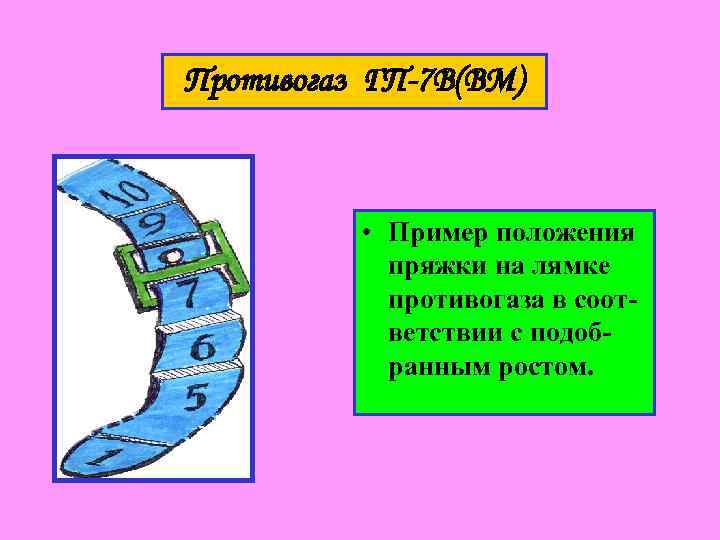

Противогаз ГП-7 В(ВМ) • Пример положения пряжки на лямке противогаза в соответствии с подобранным ростом.

Порядок подбора лицевой части противогаза Необходимый типоразмер и положение лямок наголовника противогаза делают на основании результатов замера следующих размеров головы: горизонтального • вертикального

ТАБЛИЦА зависимости роста лицевой части противогаза и номеров упоров лямок от суммы двух измерений размеров головы. Сумма обхватов головы , см. Номера упоров лямок. Рост ли лицевой части. до 118, 5 119 - 121 4– 8 -8 3 – 7 -8 1 121, 5 – 123, 5 124 - 126. 5 – 128, 5 129 - 131 и более 3– 7 -8 3– 6 -7 3 – 6 -7 3 – 5 -6 3 – 4 -5 2 3

Рекомендуемая литература 1. ВСЕ О ПРОТИВОГАЗАХ И РЕСПИРАТОРАХ. Учебное пособие для организаторов и руководителей занятий по тематике ГО. М. 1996 г. 2. НОВЕЙШИЕ СРЕДСТВА ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ И КОЖИ. М. , 1996 г.

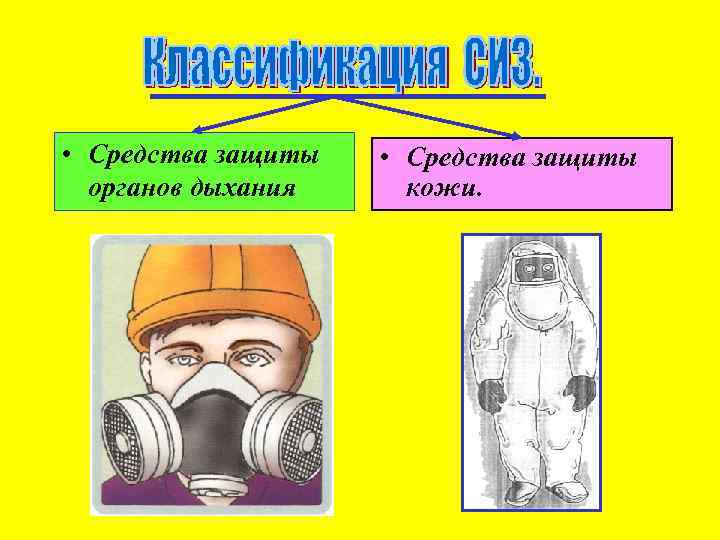

• Средства защиты органов дыхания • Средства защиты кожи.

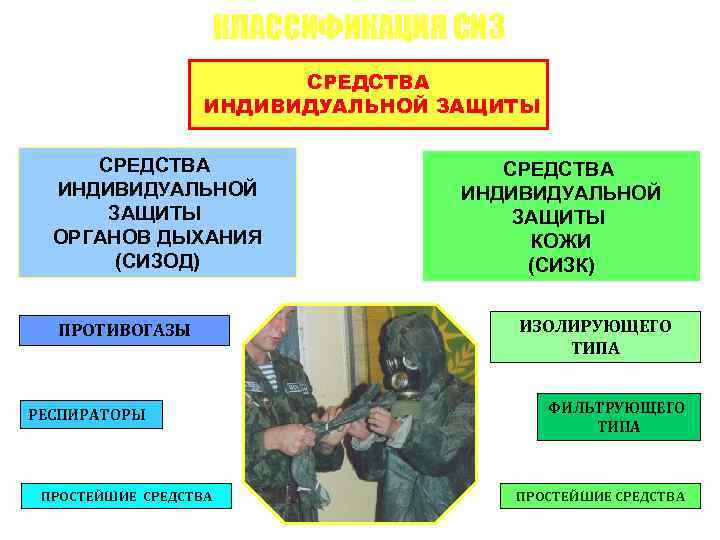

КЛАССИФИКАЦИЯ СИЗ СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ (СИЗОД) ПРОТИВОГАЗЫ РЕСПИРАТОРЫ ПРОСТЕЙШИЕ СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ КОЖИ (СИЗК) ИЗОЛИРУЮЩЕГО ТИПА ФИЛЬТРУЮЩЕГО ТИПА ПРОСТЕЙШИЕ СРЕДСТВА

УЧЕБНО-МЕТОДИЧЕСКИЙ ЦЕНТР по делам ГО и ЧС ЦАО г. МОСКВЫ. МЕТОДИЧЕСКАЯ РАЗРАБОТКА По теме № 8 (базовая). СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ Авторы: методист И. Б. Качоровский. преподаватель В. Л. Никифоров.

ПРОТИВОГАЗЫ ФИЛЬТРУЮЩИЕ ГРАЖДАНСКИЕ ПРОМЫШЛЕННЫЕ ДЕТСКИЕ ОБЩЕВОЙСКОВЫЕ ГП-5 ( ГП-5 м ) ГП – 7 ( В, ВМ) ППФ М – 89; М - 92 ППФ – 95 и др. ПДФ-7(Д, Ш, 2 Ф, 2 Ш)

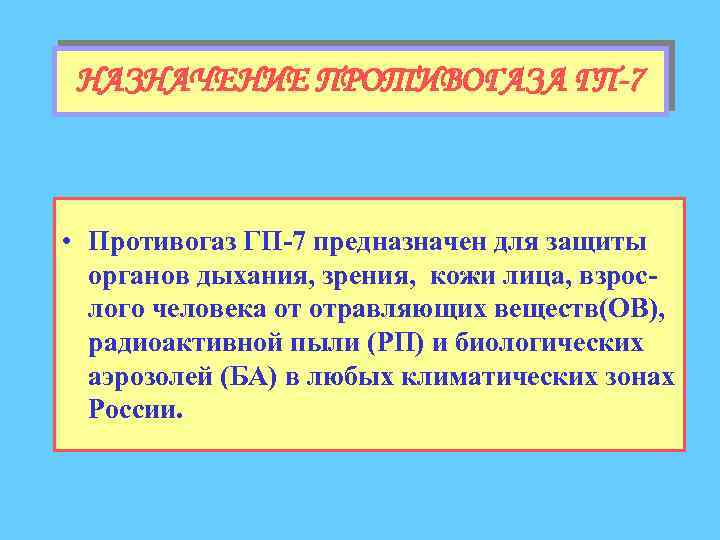

НАЗНАЧЕНИЕ ПРОТИВОГАЗА ГП-7 • Противогаз ГП-7 предназначен для защиты органов дыхания, зрения, кожи лица, взрослого человека от отравляющих веществ(ОВ), радиоактивной пыли (РП) и биологических аэрозолей (БА) в любых климатических зонах России.

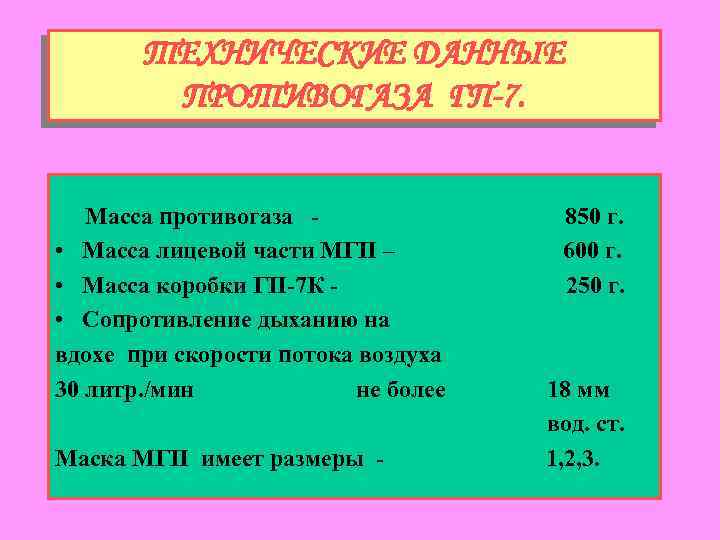

ТЕХНИЧЕСКИЕ ДАННЫЕ ПРОТИВОГАЗА ГП-7. Масса противогаза • Масса лицевой части МГП – • Масса коробки ГП-7 К • Сопротивление дыханию на вдохе при скорости потока воздуха 30 литр. /мин не более Маска МГП имеет размеры - 850 г. 600 г. 250 г. 18 мм вод. ст. 1, 2, 3.

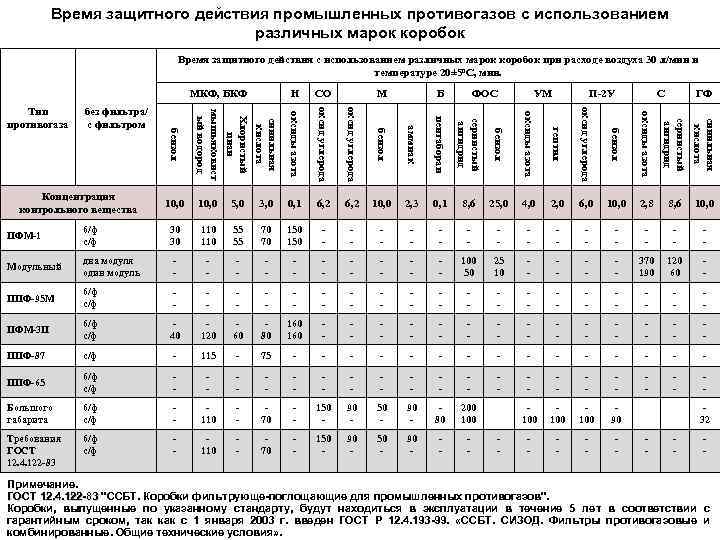

Время защитного действия промышленных противогазов с использованием различных марок коробок Время защитного действия с использованием различных марок коробок при расходе воздуха 30 л/мин и температуре 20± 5ºС, мин. В, ВР К КД сероводород Е бензол Г мышьяковистый водород или хлористый циан Концентрация контрольного вещества А пары ртути Тип противогаза без фильтра (б/ф)/ с фильтром (с/ф) аммиак 25, 0 10, 0 8, 6 5, 0 2, 0 10, 0 3, 0 2, 0 0, 01 10, 0 5, 0 2, 3 25, 0 2, 3 2, 0 4, 6 2, 0 сернистый ангидрид бензол синильная кислота аммиак ПФМ-1 б/ф с/ф 50 50 - 45 45 - - 30 30 - - 60 ч 120 60 60 - 130 - 120 - 100 - Модульный два модуля один модуль 115 50 - 25 25 - - - 125 45 - 125 ч 60 ч - - - 320 120 35 15 110 50 - 100 50 - ППФ-95 М б/ф с/ф - 110 80 - - 200 100 - - - 100 ч 80 ч - - - 100 35 - 170 60 ПФМ-3 П б/ф с/ф 60 60 - 50 50 - - 35 35 - - 80 ч 120 60 60 - 140 - 130 - 110 - ППФ-87 с/ф 53 - 45 - - 35 - - 80 ч - - - 120 - - - ППФ-65 б/ф с/ф 120 50 - 90 45 - - 60 30 - - 100 ч 80 ч - - - 240 120 - 240 100 - Большого габарита б/ф с/ф 120 50 - 90 45 - - 60 30 - - 100 ч 80 ч 360 120 - - 240 120 - - - Требования ГОСТ 12. 4. 122 -83 б/ф с/ф 120 50 - 90 45 - - 60 30 - - 100 ч 80 ч 360 120 - - 240 120 - - -

Время защитного действия промышленных противогазов с использованием различных марок коробок Время защитного действия с использованием различных марок коробок при расходе воздуха 30 л/мин и температуре 20± 5ºС, мин. МКФ, БКФ Б ФОС УМ П-2 У С ГФ оксид углерода бензол аммиак пентаборан сернистый ангидрид бензол оксиды азота гептил оксид углерода бензол оксиды азота 10, 0 5, 0 3, 0 0, 1 6, 2 10, 0 2, 3 0, 1 8, 6 25, 0 4, 0 2, 0 6, 0 10, 0 2, 8 8, 6 10, 0 30 30 110 55 55 70 70 150 - - - - синильная кислота сернистый ангидрид оксиды азота 10, 0 синильная кислота Хлористый циан Концентрация контрольного вещества М мышьяковист ый водород без фильтра/ с фильтром СО бензол Тип противогаза Н ПФМ-1 б/ф с/ф Модульный два модуля один модуль - - - - - 100 50 25 10 - - 370 190 120 60 - ППФ-95 М б/ф с/ф - - - - - ПФМ-3 П б/ф с/ф 40 120 60 80 160 - - - - ППФ-87 с/ф - 115 - 75 - - - - ППФ-65 б/ф с/ф - - - - - Большого габарита б/ф с/ф - 110 - 70 - 150 - 90 - 80 200 100 100 90 Требования ГОСТ 12. 4. 122 -83 б/ф с/ф - 110 - 70 - 150 - 90 - - - - - 32 - - - Примечание. ГОСТ 12. 4. 122 -83 "ССБТ. Коробки фильтрующе-поглощающие для промышленных противогазов". Коробки, выпущенные по указанному стандарту, будут находиться в эксплуатации в течение 5 лет в соответствии с гарантийным сроком, так как с 1 января 2003 г. введен ГОСТ Р 12. 4. 193 -99. «ССБТ. СИЗОД. Фильтры противогазовые и комбинированные. Общие технические условия» .

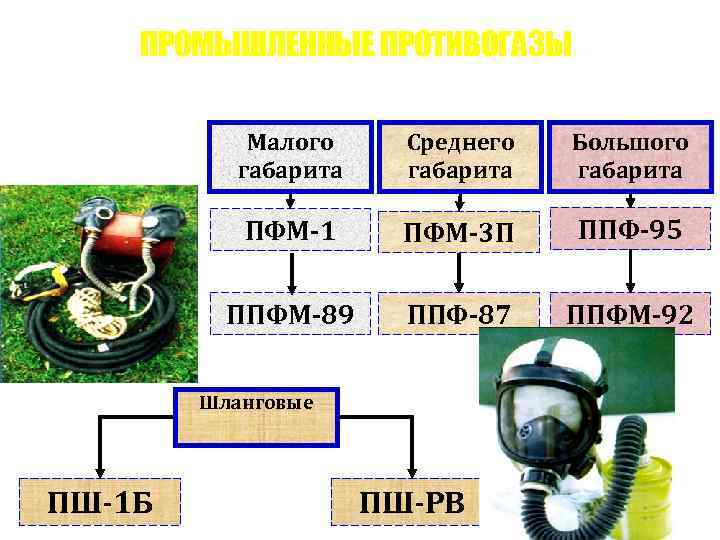

ПРОМЫШЛЕННЫЕ ПРОТИВОГАЗЫ Малого габарита Среднего габарита Большого габарита ПФМ-1 ПФМ-3 П ППФ-95 ППФМ-89 ППФ-87 ППФМ-92 Шланговые ПШ-1 Б ПШ-РВ

Фильтрующе-поглощающие коробки

Изолирующие дыхательные аппараты (ИДА) предназначены для защиты органов дыхания, лица и глаз от любой вредной примеси в воздухе независимо от ее концентрации, при выполнении работ в условиях недостатка или отсутствия кислорода, а также при наличии вредных примесей, не задерживаемых фильтрующими противогазами. Принцип действия ИДА основан на изоляции органов дыхания, очистке выдыхаемого воздуха от диоксида углерода (СО 2), воды и обогащении его кислородом без обмена с окружающей средой. Основные технические характеристики ИДА представлены в таблице 3. 1 [8]. Время работы в ИДА определяется физической нагрузкой (см. таблицу 3. 2 [8]). Продолжительность допустимого непрерывного пребывания в ИДА со сменой регенеративных патронов – 8 часов. Повторное пребывание в ИДА допускается после 12 часов отдыха. Периодическая работа в ИДА допускается по 3 -4 часа ежедневно в течение 2 -х недель, после чего необходим перерыв в работе продолжительностью не менее месяца (см. ст. 3. 10 [8]). При пользовании ИДА всех типов запрещается: допускать к работе личный состав, не прошедший медицинское освидетельствование, курса обучения и тренировок по пользованию ИДА (см. ст. 3. 37 [8]). 8. Руководство по эксплуатации СИЗ. Часть II. – М. : Воениздат, 1988.

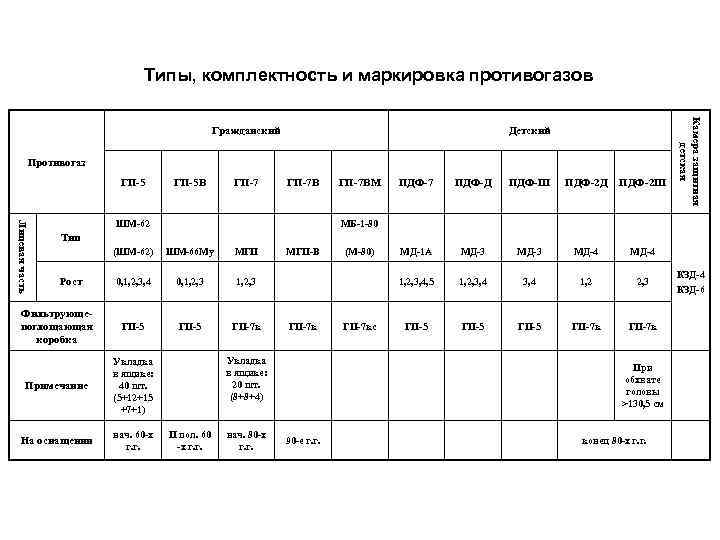

Типы, комплектность и маркировка противогазов Детский Противогаз ГП-5 В ГП-7 В Лицевая часть ПДФ-7 ПДФ-Д ПДФ-Ш ПДФ-2 Д ПДФ-2 Ш МД-1 А МД-3 МД-4 1, 2, 3, 4, 5 ШМ-62 ГП-7 ВМ 1, 2, 3, 4 1, 2 2, 3 ГП-5 ГП-7 к Камера защитная детская Гражданский МБ-1 -80 Тип (ШМ-62) ШМ-66 Му МГП 0, 1, 2, 3, 4 0, 1, 2, 3 Фильтрующепоглощающая коробка ГП-5 ГП-7 к Примечание Укладка в ящике: 40 шт. (5+12+15 +7+1) На оснащении нач. 60 -х г. г. Рост МГП-В ГП-7 к Укладка в ящике: 20 шт. (8+8+4) II пол. 60 -х г. г. нач. 80 -х г. г. (М-80) ГП-7 кс При обхвате головы >130, 5 см 90 -е г. г. конец 80 -х г. г. КЗД-4 КЗД-6

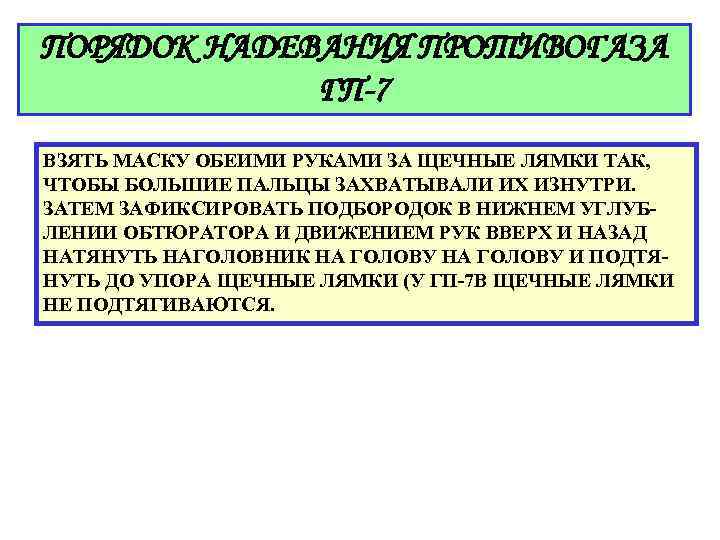

ПОРЯДОК НАДЕВАНИЯ ПРОТИВОГАЗА ГП-7 ВЗЯТЬ МАСКУ ОБЕИМИ РУКАМИ ЗА ЩЕЧНЫЕ ЛЯМКИ ТАК, ЧТОБЫ БОЛЬШИЕ ПАЛЬЦЫ ЗАХВАТЫВАЛИ ИХ ИЗНУТРИ. ЗАТЕМ ЗАФИКСИРОВАТЬ ПОДБОРОДОК В НИЖНЕМ УГЛУБЛЕНИИ ОБТЮРАТОРА И ДВИЖЕНИЕМ РУК ВВЕРХ И НАЗАД НАТЯНУТЬ НАГОЛОВНИК НА ГОЛОВУ И ПОДТЯНУТЬ ДО УПОРА ЩЕЧНЫЕ ЛЯМКИ (У ГП-7 В ЩЕЧНЫЕ ЛЯМКИ НЕ ПОДТЯГИВАЮТСЯ.

Размеры шлем-масок ГП и ОВП Противогаз ГП-5 РШ-4* ГП-5 В, ПМГ-2* РШ-4* Шлем-маска ШМ-62 ШМ-41 Му ШМ-66 Му ШМС Измерения, см до 63 до 61 Рост Измерения 1, см 0 до 63 1 63, 5 -65, 5 61, 5 -64, 0 2 66, 0 -68, 0 64, 5 -67, 0 3 68, 5 -70, 5 более 68, 5 более 67, 5 4 более 71 * Общевойсковые противогазы (ОВП) 1 Рост определяется измерением по замкнутой линии "макушка-щеки-подбородок" с округлением измерений до 0, 5 см Размеры масок детских противогазов Противогаз Тип маски Размеры масок 1 2 3 4 5 104 -111 Измерение высоты лица 1, мм ПДФ-7 МД-1 А до 78 79 -87 88 -95 96 -103 ПДФ-Д МД-3 до 78 79 -87 88 -95 96 -103 ПДФ-Ш МД-3 88 -95 96 -103 Высота лица (h) определяется измерением линейкой или штангенциркулем расстояния от нижней части подбородка до точки наибольшего углубления переносицы 1

Комплект дополнительного патрона (КДП) Состав КДП: • дополнительный патрон ДП-2 (h-13, 6 см, Ø -11 см); • противоаэрозольный фильтр (h-4, 5 см, Ø -11, 2 см); • пакет с герметизирующим кольцом для противоаэрозольного фильтра; • соединительная трубка; • сумка. Время защитного действия ДП-2 Параметр Температура окружающей среды, ºС от -40 до -20 от -20 до 0 от 0 до +15 от +15 до +40 Время защитного действия, мин. , при тяжелой физической нагрузке: При наличии водорода* 70 90 360 240 При отсутствии водорода 320 360 400 * При наличии в атмосфере водорода в концентрации 0, 1 г/м 3, что соответствует составу атмосферы невентилируемых фортификационных сооружений при ведении огня из артиллерийских систем и стрелкового оружия. ДП-2 – обеспечивает защиту от СО (при концентрации до 0, 25%); с кратковременным (не более 15 мин. ) пребыванием при концентрации СО до 1%. Его можно применять в атмосфере, содержащей не менее 17% О 2. Входящий в состав КДП противоаэрозольный фильтр очищает вдыхаемый воздух от радиоактивной пыли. КДП используют по назначению с общевойсковыми противогазами (кроме ПБФ) и гражданскими противогазами.

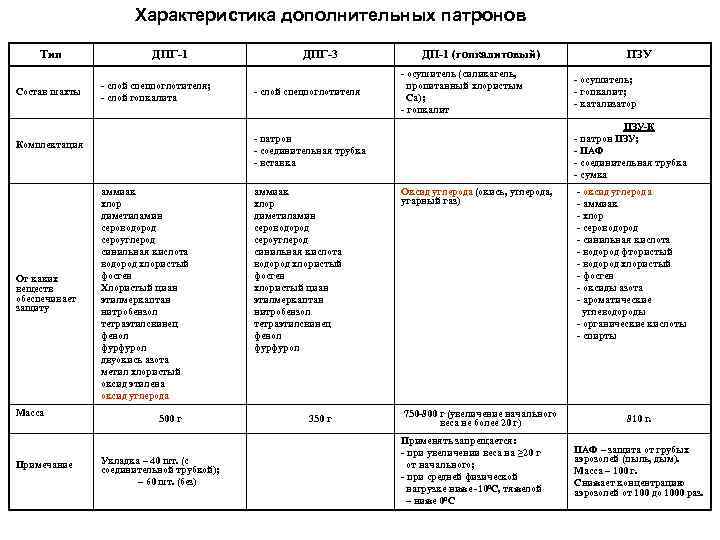

Характеристика дополнительных патронов Тип Состав шахты ДПГ-1 - слой спецпоглотителя; - слой гопкалита Масса Примечание - слой спецпоглотителя ДП-1 (гопкалитовый) - осушитель (силикагель, пропитанный хлористым Ca); - гопкалит аммиак хлор диметиламин сероводород сероуглерод синильная кислота водород хлористый фосген Хлористый циан этилмеркаптан нитробензол тетраэтилсвинец фенол фурфурол двуокись азота метил хлористый оксид этилена оксид углерода 500 г Укладка – 40 шт. (с соединительной трубкой); – 60 шт. (без) аммиак хлор диметиламин сероводород сероуглерод синильная кислота водород хлористый фосген хлористый циан этилмеркаптан нитробензол тетраэтилсвинец фенол фурфурол 350 г ПЗУ - осушитель; - гопкалит; - катализатор ПЗУ-К - патрон ПЗУ; - ПАФ - соединительная трубка - сумка - патрон - соединительная трубка - вставка Комплектация От каких веществ обеспечивает защиту ДПГ-3 Оксид углерода (окись, углерода, угарный газ) 750 -800 г (увеличение начального веса не более 20 г) Применять запрещается: - при увеличении веса на ≥ 20 г от начального; - при средней физической нагрузке ниже -10ºС, тяжелой – ниже 0ºС - оксид углерода - аммиак - хлор - сероводород - синильная кислота - водород фтористый - водород хлористый - фосген - оксиды азота - ароматические углеводороды - органические кислоты - спирты 810 г. ПАФ – защита от грубых аэрозолей (пыль, дым). Масса – 100 г. Снижает концентрацию аэрозолей от 100 до 1000 раз.

РЕСПИРАТОРЫ

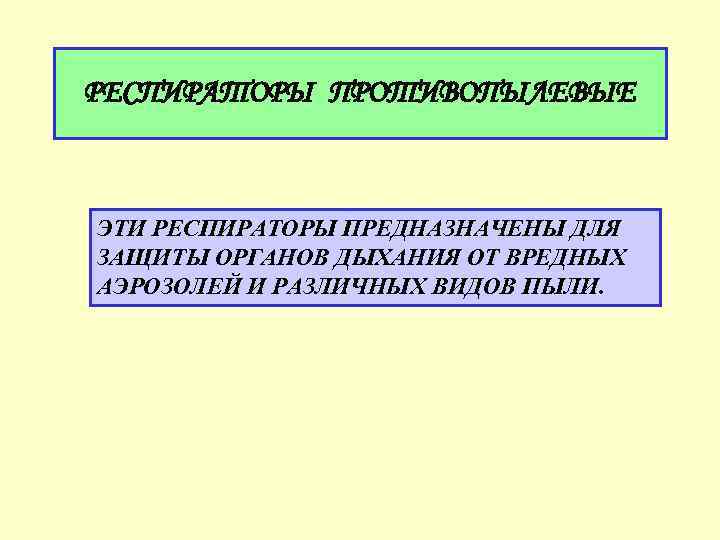

РЕСПИРАТОРЫ ПРОТИВОПЫЛЕВЫЕ ЭТИ РЕСПИРАТОРЫ ПРЕДНАЗНАЧЕНЫ ДЛЯ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ ОТ ВРЕДНЫХ АЭРОЗОЛЕЙ И РАЗЛИЧНЫХ ВИДОВ ПЫЛИ.

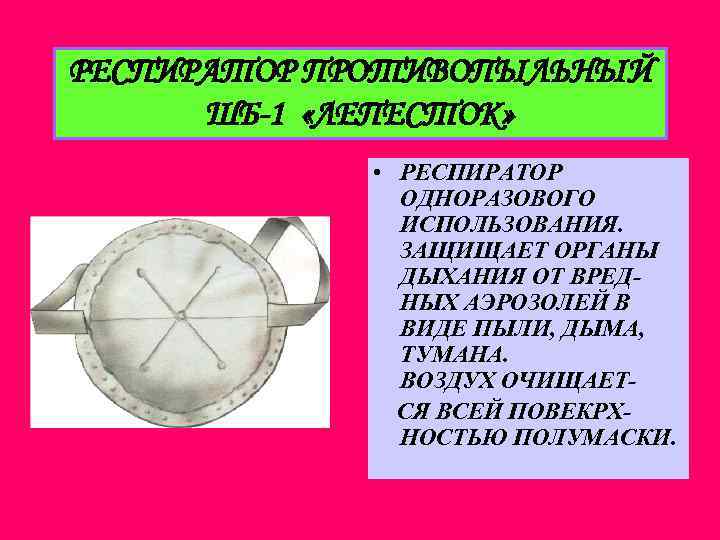

РЕСПИРАТОР ПРОТИВОПЫЛЬНЫЙ ШБ-1 «ЛЕПЕСТОК» • РЕСПИРАТОР ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ. ЗАЩИЩАЕТ ОРГАНЫ ДЫХАНИЯ ОТ ВРЕДНЫХ АЭРОЗОЛЕЙ В ВИДЕ ПЫЛИ, ДЫМА, ТУМАНА. ВОЗДУХ ОЧИЩАЕТСЯ ВСЕЙ ПОВЕКРХНОСТЬЮ ПОЛУМАСКИ.
