Спутниковые системы связи Выполнил: В. А. Бойцов Группа: 5088/2
Структура спутниковых систем связи 2

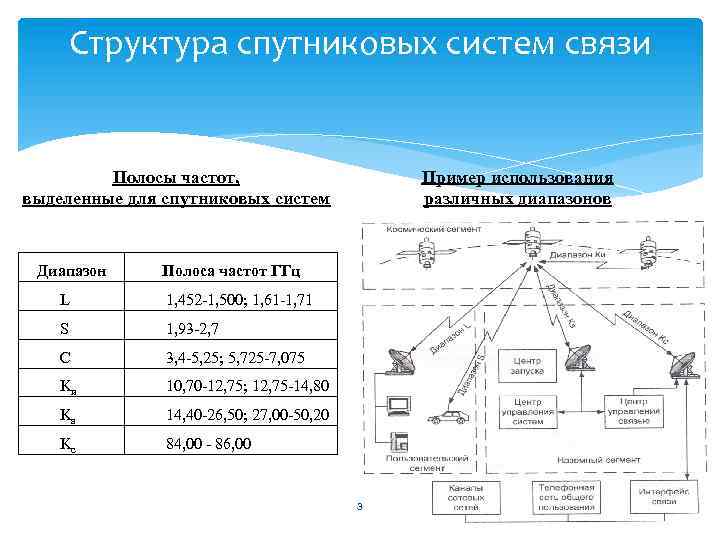

Структура спутниковых систем связи Пример использования различных диапазонов Полосы частот, выделенные для спутниковых систем Диапазон Полоса частот ГГц L 1, 452 -1, 500; 1, 61 -1, 71 S 1, 93 -2, 7 С 3, 4 -5, 25; 5, 725 -7, 075 Kи 10, 70 -12, 75; 12, 75 -14, 80 Ka 14, 40 -26, 50; 27, 00 -50, 20 Kс 84, 00 - 86, 00 3
Структура спутниковых систем связи. Космический сегмент состоит из несколько спутников ретрансляторов, которые образуют космическую группировку. Связной космический аппарат (КА) включает следующие элементы: - центральный процессор; - радиоэлектронное оборудование бортового радиотехнического комплекса (БРТК); - системы ориентации и стабилизации; - двигательная установка; - система электропитания (аккумуляторы и солнечные батареи). 4
Структура спутниковых систем связи. Наземный сегмент представляет комплекс оборудования и сооружений, предназначенных для эксплуатации системы связи. Центр управления позволяет обеспечить решение следующих задач: - контроль запуска и точность вывода КА на заданную орбиту; - контроль состояния каждого КА; - контроль и управление орбитой отдельных КА; - контроль и управление КА в нештатных режимах работы; - вывод КА из состава орбитальной группировки. 5
Структура спутниковых систем связи. Шлюзовая станция • Шлюзовая станция состоит из нескольких приемо-передающих комплексов (не менее 3 -х). • Каждый приемо-передающий комплекс оснащен следящей параболической антенной. • Применение нескольких приемо-передающих комплексов позволяет практически без нарушения связи переходить последовательно от одного КА к другому. • Для управления большим потоком информации в состав шлюзовой станции включены быстродействующие ЭВМ, в которых имеется банк данных персональных терминалов. • В состав шлюзовых станций включено коммутационное оборудование (интерфейсы связи) для соединения с различными наземными системами связи. • Основной задачей любой шлюзовой станции является организация дуплексной телефонной связи, передача факсимильных сообщений, а также данных большого объема. 6
Структура спутниковых систем связи. Персональный пользовательский терминал предназначен для предоставления услуг связи. Перечень услуг связи включает: - связь абонентов, имеющих персональные спутниковые терминалы между собой; - связь абонентов, имеющих персональные спутниковые терминалы, с абонентами телефонной сети общего назначения, пейджинговых и сотовых сетей; - определение местоположения абонентов. Существующие типы спутниковых терминалов: - портативные терминалы (спутниковые телефоны); - переносные терминалы; - мобильные терминалы для автотранспортных, авиа и морских судов; - малогабаритные пейджинговые терминалы; - терминалы для коллективного пользования. 7

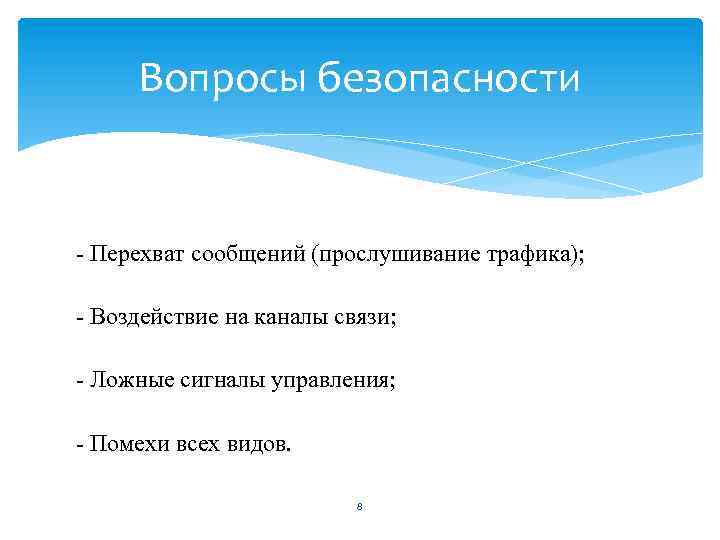

Вопросы безопасности - Перехват сообщений (прослушивание трафика); - Воздействие на каналы связи; - Ложные сигналы управления; - Помехи всех видов. 8

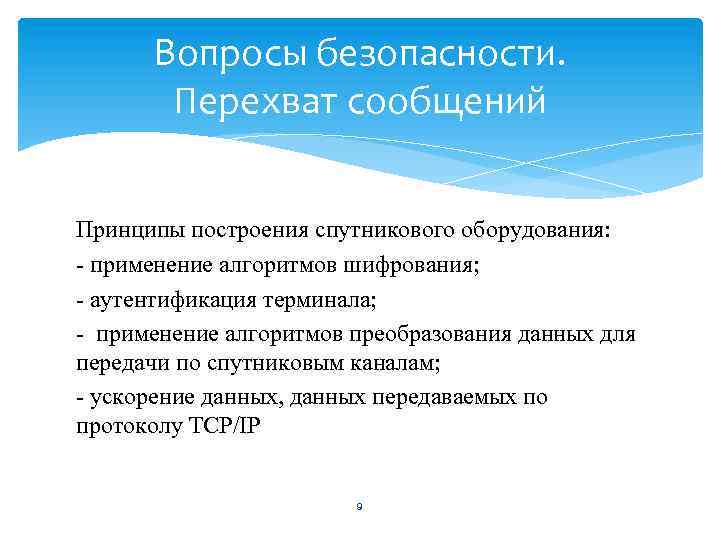

Вопросы безопасности. Перехват сообщений Принципы построения спутникового оборудования: - применение алгоритмов шифрования; - аутентификация терминала; - применение алгоритмов преобразования данных для передачи по спутниковым каналам; - ускорение данных, данных передаваемых по протоколу TCP/IP 9
Вопросы безопасности. Защита соединения спутниковых и наземных каналов связи Компания имеет: - Центральный офис; - Удалённые офисы. Соединение офиса с ЦУС: высокоскоростное подключение через интернет или выделенная линия. Схема соединения каналов 10
Вопросы безопасности. Перехват сообщения. Обычный вариант развития 4 5 Пользовательское оборудование 1 2 ЦУС 3 6 9 7 10(идёт через спутник) 8 Интернет 11

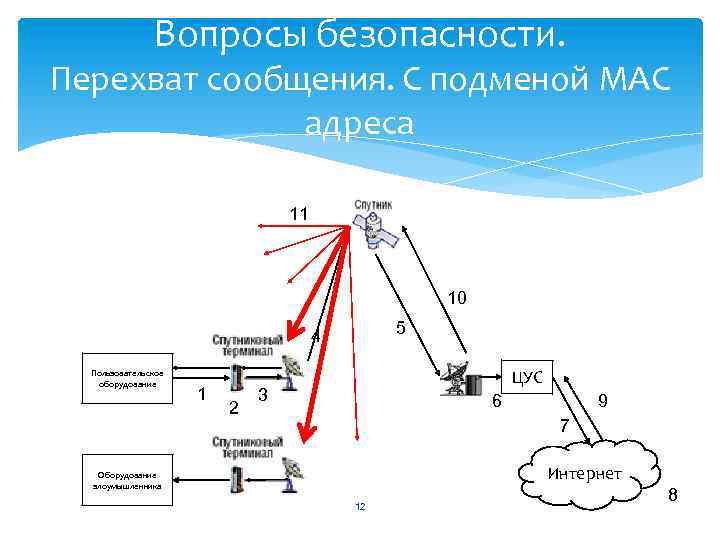

Вопросы безопасности. Перехват сообщения. С подменой MAC адреса 11 10 5 4 Пользовательское оборудование 1 2 ЦУС 3 6 9 7 Интернет Оборудование злоумышленника 12 8

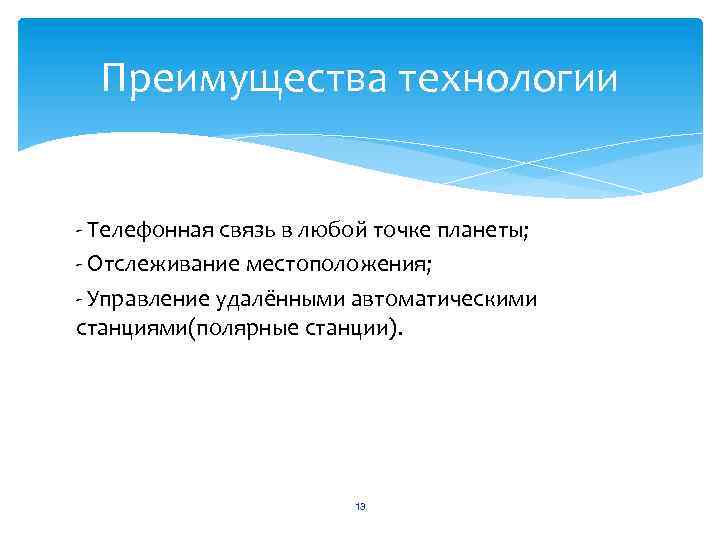

Преимущества технологии - Телефонная связь в любой точке планеты; - Отслеживание местоположения; - Управление удалёнными автоматическими станциями(полярные станции). 13

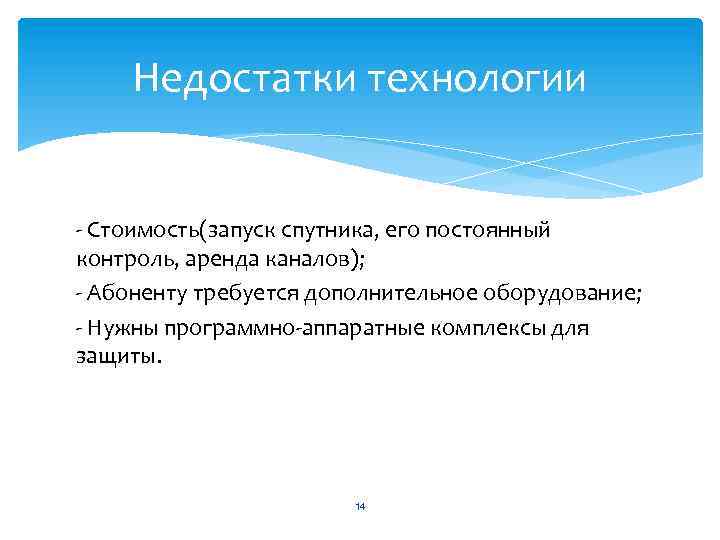

Недостатки технологии - Стоимость(запуск спутника, его постоянный контроль, аренда каналов); - Абоненту требуется дополнительное оборудование; - Нужны программно-аппаратные комплексы для защиты. 14
