Спутниковые системы связи Часть 4 Профессор кафедры радиотехнических

Спутниковые системы связи Часть 4 Профессор кафедры радиотехнических систем, д. т. н. Юрий Павлович Акулиничев

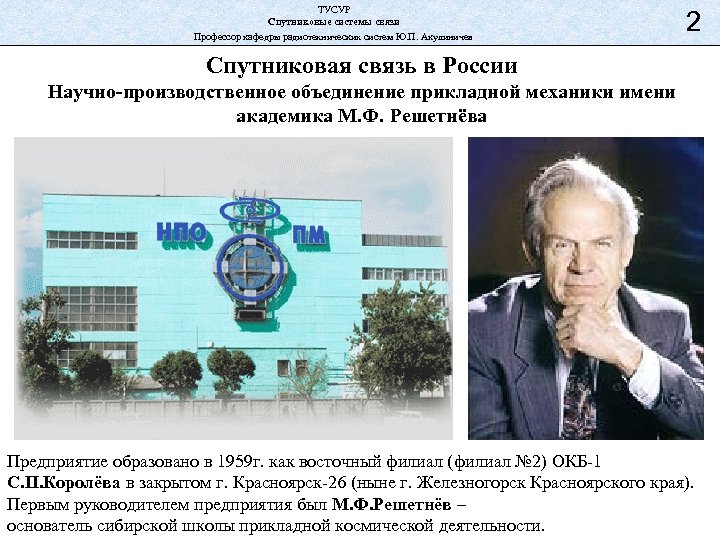

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 2 Спутниковая связь в России Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва . Предприятие образовано в 1959 г. как восточный филиал (филиал № 2) ОКБ-1 С. П. Королёва в закрытом г. Красноярск-26 (ныне г. Железногорск Красноярского края). Первым руководителем предприятия был М. Ф. Решетнёв – основатель сибирской школы прикладной космической деятельности.

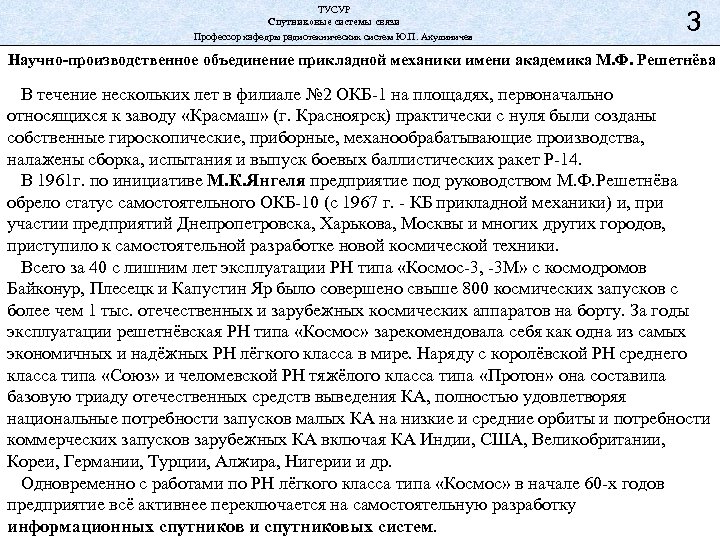

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 3 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва В течение нескольких лет в филиале № 2 ОКБ-1 на площадях, первоначально относящихся к заводу «Красмаш» (г. Красноярск) практически с нуля были созданы собственные гироскопические, приборные, механообрабатывающие производства, налажены сборка, испытания и выпуск боевых баллистических ракет Р-14. В 1961 г. по инициативе М. К. Янгеля предприятие под руководством М. Ф. Решетнёва обрело статус самостоятельного ОКБ-10 (с 1967 г. - КБ прикладной механики) и, при участии предприятий Днепропетровска, Харькова, Москвы и многих других городов, приступило к самостоятельной разработке новой космической техники. Всего за 40 с лишним лет эксплуатации РН типа «Космос-3, -3 М» с космодромов Байконур, Плесецк и Капустин Яр было совершено свыше 800 космических запусков с более чем 1 тыс. отечественных и зарубежных космических аппаратов на борту. За годы эксплуатации решетнёвская РН типа «Космос» зарекомендовала себя как одна из самых экономичных и надёжных РН лёгкого класса в мире. Наряду с королёвской РН среднего класса типа «Союз» и челомевской РН тяжёлого класса типа «Протон» она составила базовую триаду отечественных средств выведения КА, полностью удовлетворяя национальные потребности запусков малых КА на низкие и средние орбиты и потребности коммерческих запусков зарубежных КА включая КА Индии, США, Великобритании, Кореи, Германии, Турции, Алжира, Нигерии и др. Одновременно с работами по РН лёгкого класса типа «Космос» в начале 60 -х годов предприятие всё активнее переключается на самостоятельную разработку информационных спутников и спутниковых систем.

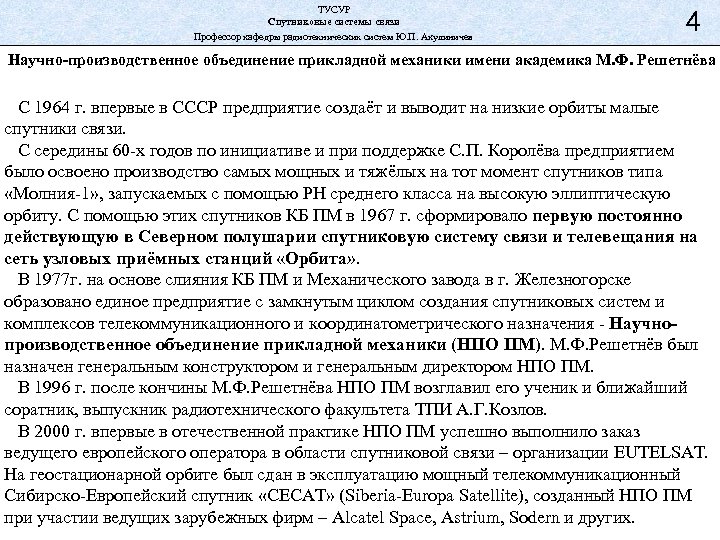

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 4 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва С 1964 г. впервые в СССР предприятие создаёт и выводит на низкие орбиты малые спутники связи. С середины 60 -х годов по инициативе и при поддержке С. П. Королёва предприятием было освоено производство самых мощных и тяжёлых на тот момент спутников типа «Молния-1» , запускаемых с помощью РН среднего класса на высокую эллиптическую орбиту. С помощью этих спутников КБ ПМ в 1967 г. сформировало первую постоянно действующую в Северном полушарии спутниковую систему связи и телевещания на сеть узловых приёмных станций «Орбита» . В 1977 г. на основе слияния КБ ПМ и Механического завода в г. Железногорске образовано единое предприятие с замкнутым циклом создания спутниковых систем и комплексов телекоммуникационного и координатометрического назначения - Научнопроизводственное объединение прикладной механики (НПО ПМ). М. Ф. Решетнёв был назначен генеральным конструктором и генеральным директором НПО ПМ. В 1996 г. после кончины М. Ф. Решетнёва НПО ПМ возглавил его ученик и ближайший соратник, выпускник радиотехнического факультета ТПИ А. Г. Козлов. В 2000 г. впервые в отечественной практике НПО ПМ успешно выполнило заказ ведущего европейского оператора в области спутниковой связи – организации EUTELSAT. На геостационарной орбите был сдан в эксплуатацию мощный телекоммуникационный Сибирско-Европейский спутник «СЕСАТ» (Siberia-Europa Satellite), созданный НПО ПМ при участии ведущих зарубежных фирм – Alcatel Space, Astrium, Sodern и других.

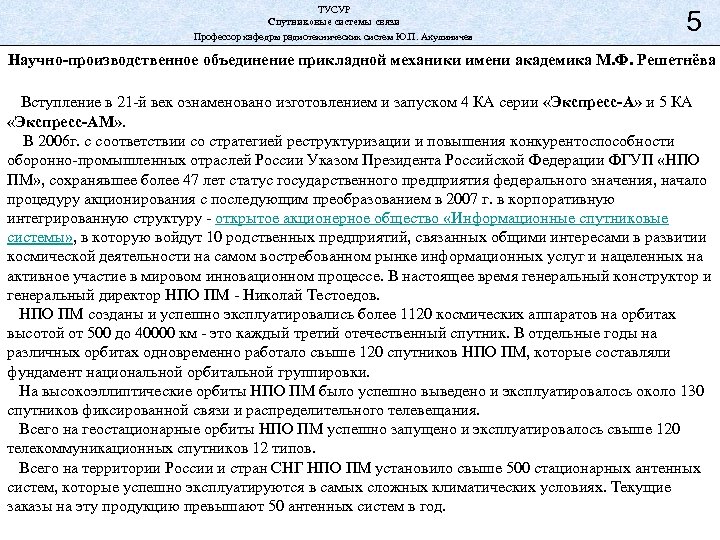

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 5 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Вступление в 21 -й век ознаменовано изготовлением и запуском 4 КА серии «Экспресс-А» и 5 КА «Экспресс-АМ» . В 2006 г. с соответствии со стратегией реструктуризации и повышения конкурентоспособности оборонно-промышленных отраслей России Указом Президента Российской Федерации ФГУП «НПО ПМ» , сохранявшее более 47 лет статус государственного предприятия федерального значения, начало процедуру акционирования с последующим преобразованием в 2007 г. в корпоративную интегрированную структуру - открытое акционерное общество «Информационные спутниковые системы» , в которую войдут 10 родственных предприятий, связанных общими интересами в развитии космической деятельности на самом востребованном рынке информационных услуг и нацеленных на активное участие в мировом инновационном процессе. В настоящее время генеральный конструктор и генеральный директор НПО ПМ - Николай Тестоедов. НПО ПМ созданы и успешно эксплуатировались более 1120 космических аппаратов на орбитах высотой от 500 до 40000 км - это каждый третий отечественный спутник. В отдельные годы на различных орбитах одновременно работало свыше 120 спутников НПО ПМ, которые составляли фундамент национальной орбитальной группировки. На высокоэллиптические орбиты НПО ПМ было успешно выведено и эксплуатировалось около 130 спутников фиксированной связи и распределительного телевещания. Всего на геостационарные орбиты НПО ПМ успешно запущено и эксплуатировалось свыше 120 телекоммуникационных спутников 12 типов. Всего на территории России и стран СНГ НПО ПМ установило свыше 500 стационарных антенных систем, которые успешно эксплуатируются в самых сложных климатических условиях. Текущие заказы на эту продукцию превышают 50 антенных систем в год.

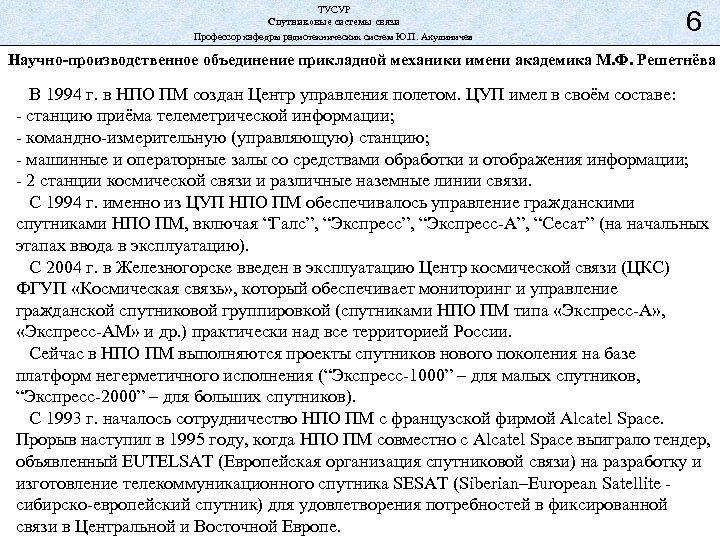

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 6 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва В 1994 г. в НПО ПМ создан Центр управления полетом. ЦУП имел в своём составе: - станцию приёма телеметрической информации; - командно-измерительную (управляющую) станцию; - машинные и операторные залы со средствами обработки и отображения информации; - 2 станции космической связи и различные наземные линии связи. С 1994 г. именно из ЦУП НПО ПМ обеспечивалось управление гражданскими спутниками НПО ПМ, включая “Галс”, “Экспресс-А”, “Сесат” (на начальных этапах ввода в эксплуатацию). С 2004 г. в Железногорске введен в эксплуатацию Центр космической связи (ЦКС) ФГУП «Космическая связь» , который обеспечивает мониторинг и управление гражданской спутниковой группировкой (спутниками НПО ПМ типа «Экспресс-А» , «Экспресс-АМ» и др. ) практически над все территорией России. Сейчас в НПО ПМ выполняются проекты спутников нового поколения на базе платформ негерметичного исполнения (“Экспресс-1000” – для малых спутников, “Экспресс-2000” – для больших спутников). С 1993 г. началось сотрудничество НПО ПМ с французской фирмой Alcatel Space. Прорыв наступил в 1995 году, когда НПО ПМ совместно с Alcatel Space выиграло тендер, объявленный EUTELSAT (Европейская организация спутниковой связи) на разработку и изготовление телекоммуникационного спутника SESAT (Siberian–European Satellite - сибирско-европейский спутник) для удовлетворения потребностей в фиксированной связи в Центральной и Восточной Европе.

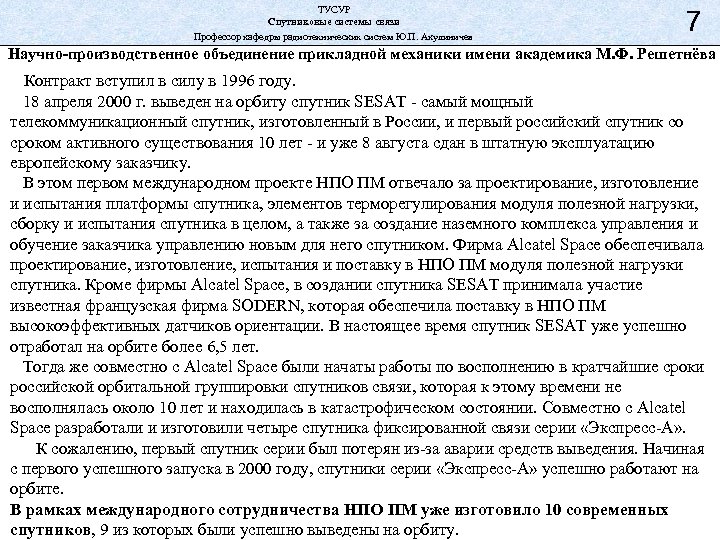

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 7 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Контракт вступил в силу в 1996 году. 18 апреля 2000 г. выведен на орбиту спутник SESAT - самый мощный телекоммуникационный спутник, изготовленный в России, и первый российский спутник со сроком активного существования 10 лет - и уже 8 августа сдан в штатную эксплуатацию европейскому заказчику. В этом первом международном проекте НПО ПМ отвечало за проектирование, изготовление и испытания платформы спутника, элементов терморегулирования модуля полезной нагрузки, сборку и испытания спутника в целом, а также за создание наземного комплекса управления и обучение заказчика управлению новым для него спутником. Фирма Alcatel Space обеспечивала проектирование, изготовление, испытания и поставку в НПО ПМ модуля полезной нагрузки спутника. Кроме фирмы Alcatel Space, в создании спутника SESAT принимала участие известная французская фирма SODERN, которая обеспечила поставку в НПО ПМ высокоэффективных датчиков ориентации. В настоящее время спутник SESAT уже успешно отработал на орбите более 6, 5 лет. Тогда же совместно с Alcatel Space были начаты работы по восполнению в кратчайшие сроки российской орбитальной группировки спутников связи, которая к этому времени не восполнялась около 10 лет и находилась в катастрофическом состоянии. Совместно с Alcatel Space разработали и изготовили четыре спутника фиксированной связи серии «Экспресс-А» . К сожалению, первый спутник серии был потерян из-за аварии средств выведения. Начиная с первого успешного запуска в 2000 году, спутники серии «Экспресс-А» успешно работают на орбите. В рамках международного сотрудничества НПО ПМ уже изготовило 10 современных спутников, 9 из которых были успешно выведены на орбиту.

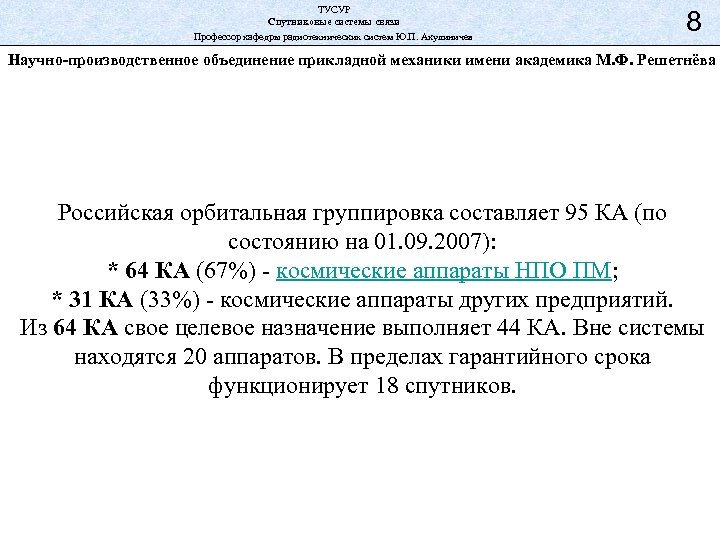

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 8 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Российская орбитальная группировка составляет 95 КА (по состоянию на 01. 09. 2007): * 64 КА (67%) - космические аппараты НПО ПМ; * 31 КА (33%) - космические аппараты других предприятий. Из 64 КА свое целевое назначение выполняет 44 КА. Вне системы находятся 20 аппаратов. В пределах гарантийного срока функционирует 18 спутников.

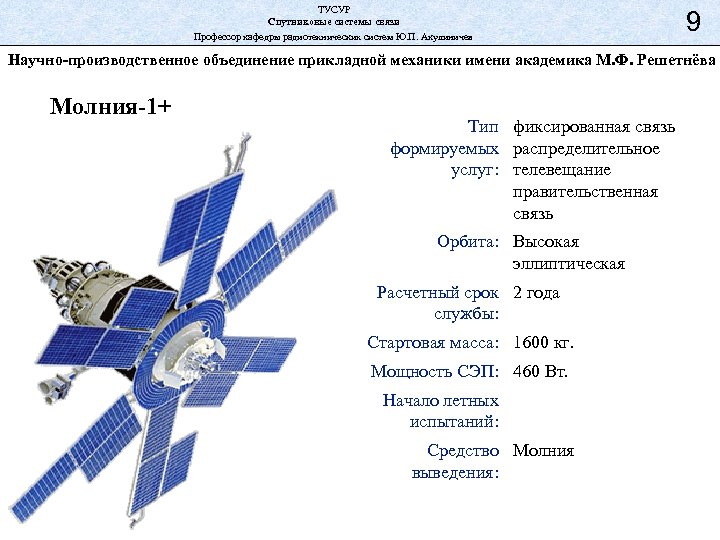

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 9 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Молния-1+ Тип фиксированная связь формируемых распределительное услуг: телевещание правительственная связь Орбита: Высокая эллиптическая Расчетный срок 2 года службы: Стартовая масса: 1600 кг. Мощность СЭП: 460 Вт. Начало летных испытаний: Средство Молния выведения:

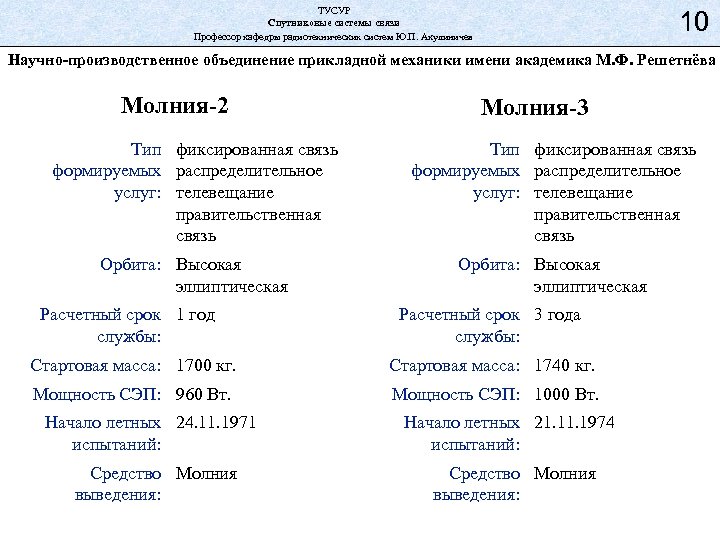

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 10 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Молния-2 Молния-3 Тип фиксированная связь формируемых распределительное услуг: телевещание правительственная связь Орбита: Высокая эллиптическая Расчетный срок 1 год службы: Расчетный срок 3 года службы: Стартовая масса: 1700 кг. Стартовая масса: 1740 кг. Мощность СЭП: 960 Вт. Мощность СЭП: 1000 Вт. Начало летных 24. 11. 1971 испытаний: Начало летных 21. 1974 испытаний: Средство Молния выведения:

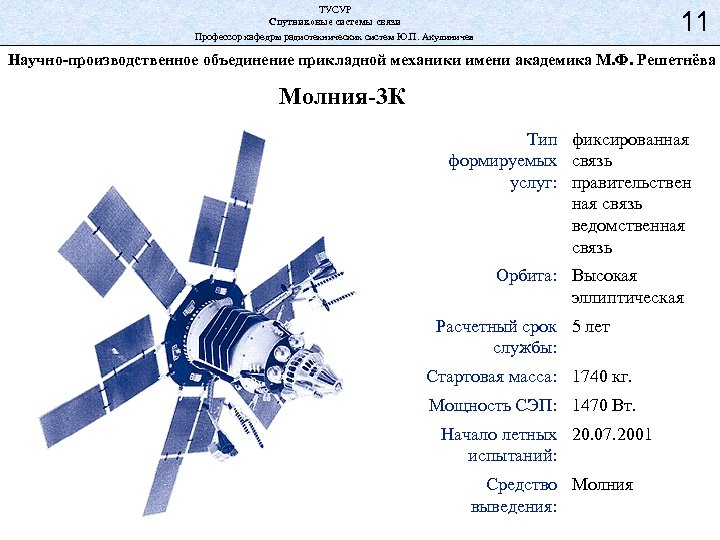

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 11 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Молния-3 К Тип фиксированная формируемых связь услуг: правительствен ная связь ведомственная связь Орбита: Высокая эллиптическая Расчетный срок 5 лет службы: Стартовая масса: 1740 кг. Мощность СЭП: 1470 Вт. Начало летных 20. 07. 2001 испытаний: Средство Молния выведения:

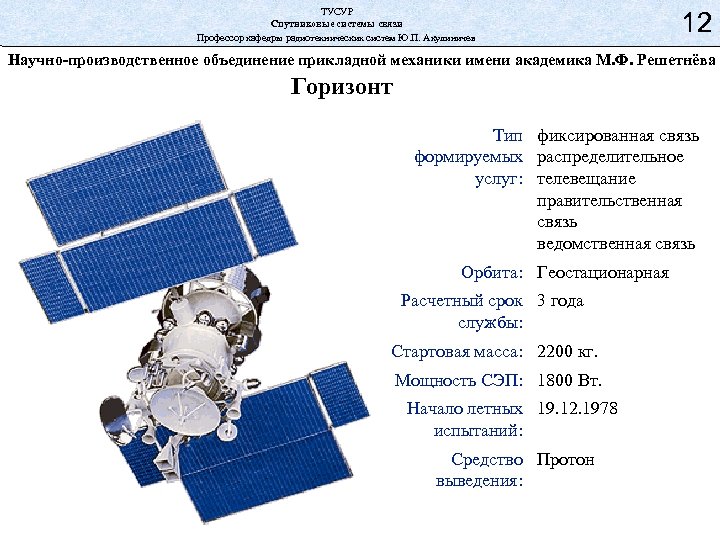

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 8 12 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Горизонт Тип фиксированная связь формируемых распределительное услуг: телевещание правительственная связь ведомственная связь Орбита: Геостационарная Расчетный срок 3 года службы: Стартовая масса: 2200 кг. Мощность СЭП: 1800 Вт. Начало летных 19. 12. 1978 испытаний: Средство Протон выведения:

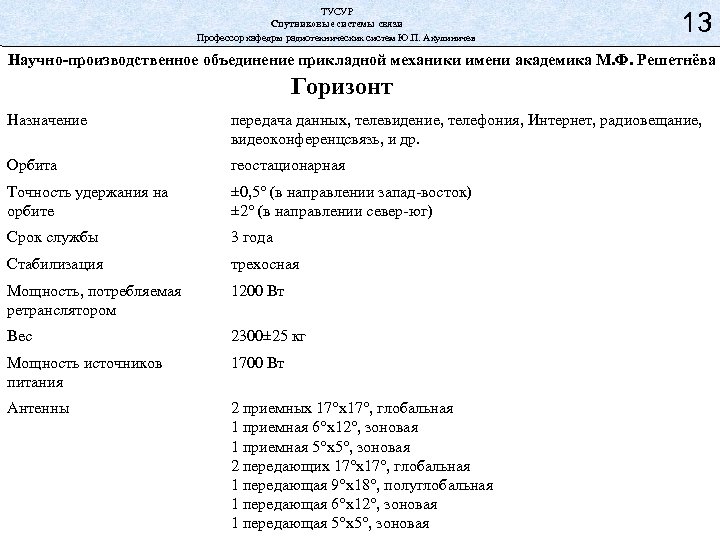

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 8 13 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Горизонт Назначение передача данных, телевидение, телефония, Интернет, радиовещание, видеоконференцсвязь, и др. Орбита геостационарная Точность удержания на орбите ± 0, 5° (в направлении запад-восток) ± 2° (в направлении север-юг) Срок службы 3 года Стабилизация трехосная Мощность, потребляемая ретранслятором 1200 Вт Вес 2300± 25 кг Мощность источников питания 1700 Вт Антенны 2 приемных 17°х17°, глобальная 1 приемная 6°х12°, зоновая 1 приемная 5°х5°, зоновая 2 передающих 17°х17°, глобальная 1 передающая 9°х18°, полуглобальная 1 передающая 6°х12°, зоновая 1 передающая 5°х5°, зоновая

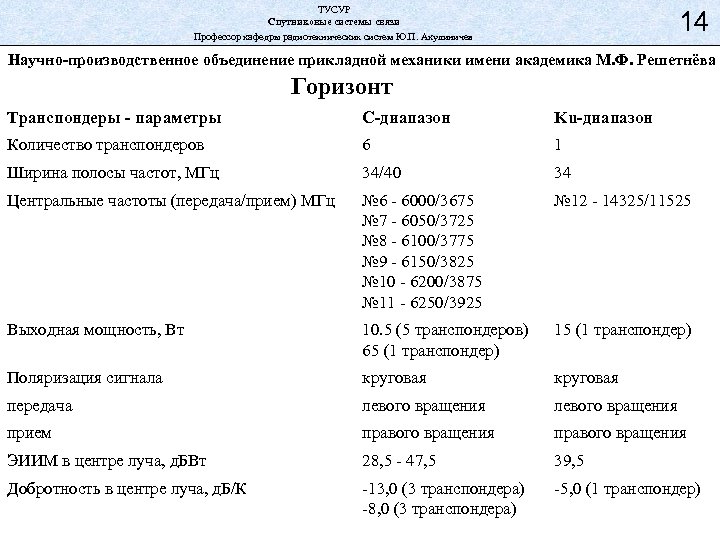

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 14 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Горизонт Транспондеры - параметры C-диапазон Ku-диапазон Количество транспондеров 6 1 Ширина полосы частот, МГц 34/40 34 Центральные частоты (передача/прием) МГц № 6 - 6000/3675 № 7 - 6050/3725 № 8 - 6100/3775 № 9 - 6150/3825 № 10 - 6200/3875 № 11 - 6250/3925 № 12 - 14325/11525 Выходная мощность, Вт 10. 5 (5 транспондеров) 65 (1 транспондер) 15 (1 транспондер) Поляризация сигнала круговая передача левого вращения прием правого вращения ЭИИМ в центре луча, д. БВт 28, 5 - 47, 5 39, 5 Добротность в центре луча, д. Б/К -13, 0 (3 транспондера) -8, 0 (3 транспондера) -5, 0 (1 транспондер)

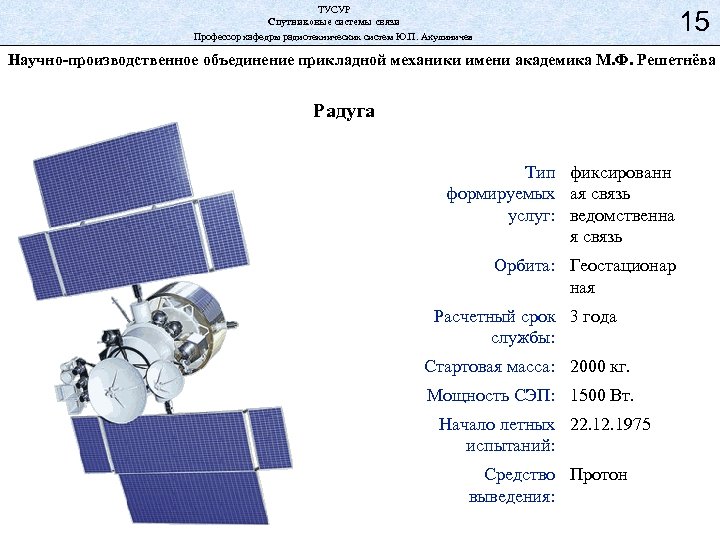

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 15 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Радуга Тип фиксированн формируемых ая связь услуг: ведомственна я связь Орбита: Геостационар ная Расчетный срок 3 года службы: Стартовая масса: 2000 кг. Мощность СЭП: 1500 Вт. Начало летных 22. 1975 испытаний: Средство Протон выведения:

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 16 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Радуга-1 Тип фиксированн формируемых ая связь услуг: ведомственна я связь Орбита: Геостационар ная Расчетный срок 3 года службы: Стартовая масса: 2000 кг. Мощность СЭП: 1500 Вт. Начало летных 22. 1975 испытаний: Средство Протон выведения:

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 17 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Экспресс Тип Фиксированформируемых ная связь услуг: ведомственная связь Орбита: Геостационарная Расчетный срок 5 лет службы: Стартовая масса: 2500 кг. Мощность СЭП: 2400 Вт. Начало летных 13. 10. 1994 испытаний: Средство Протон выведения:

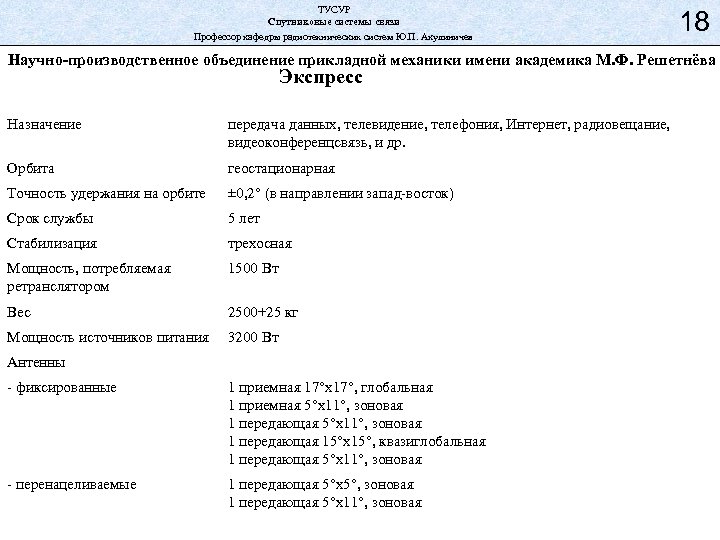

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 18 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Экспресс Назначение передача данных, телевидение, телефония, Интернет, радиовещание, видеоконференцсвязь, и др. Орбита геостационарная Точность удержания на орбите ± 0, 2° (в направлении запад-восток) Срок службы 5 лет Стабилизация трехосная Мощность, потребляемая ретранслятором 1500 Вт Вес 2500+25 кг Мощность источников питания 3200 Вт Антенны - фиксированные 1 приемная 17°х17°, глобальная 1 приемная 5°х11°, зоновая 1 передающая 15°х15°, квазиглобальная 1 передающая 5°х11°, зоновая - перенацеливаемые 1 передающая 5°х5°, зоновая 1 передающая 5°х11°, зоновая

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 19 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Экспресс Количество транспондеров 10 (C-диапазон) Ширина полосы частот, МГц 34 Центральные частоты (передача/прием) МГц № 6 - 6000/3675 № 7 - 6050/3725 № 8 - 6100/3775 № 9 - 6150/3825 № 10 - 6200/3875 № 11 - 6250/3925 № 14 - 6300/3975 № 15 - 6350/4025 № 16 - 6400/4075 № 17 - 6450/4125 Выходная мощность, Вт 10, 5 (9 транспондеров) 65 (1 транспондер) Поляризация сигнала круговая передача правого вращения прием левого вращения ЭИИМ в центре луча, д. БВт 28, 6 -47, 5 Добротность в центре луча, д. Б/К -2, 8 (5 транспондеров) -11, 5 (3 транспондера) Плотность потока мощности насыщения д. БВт/м 2 -72: -90

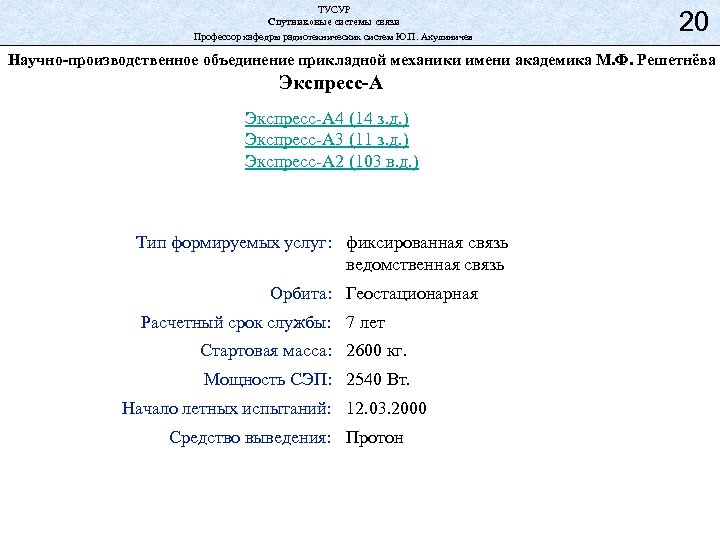

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 20 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Экспресс-А Экспресс-A 4 (14 з. д. ) Экспресс-A 3 (11 з. д. ) Экспресс-A 2 (103 в. д. ) Тип формируемых услуг: фиксированная связь ведомственная связь Орбита: Геостационарная Расчетный срок службы: 7 лет Стартовая масса: 2600 кг. Мощность СЭП: 2540 Вт. Начало летных испытаний: 12. 03. 2000 Средство выведения: Протон

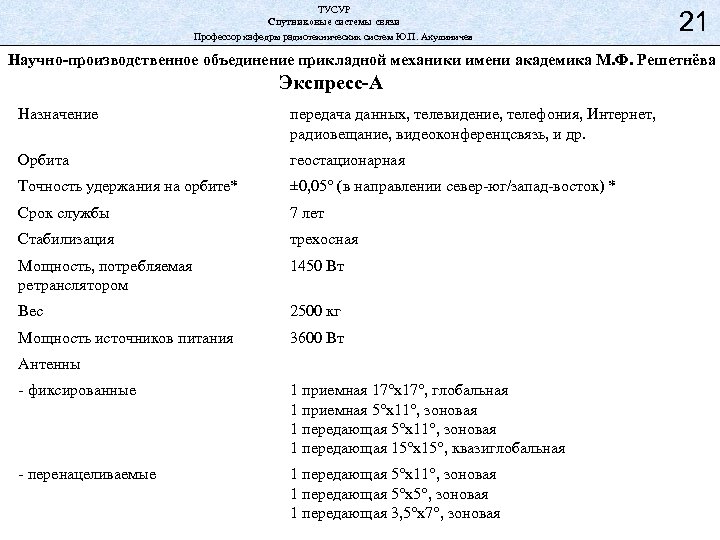

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 21 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Экспресс-А Назначение передача данных, телевидение, телефония, Интернет, радиовещание, видеоконференцсвязь, и др. Орбита геостационарная Точность удержания на орбите* ± 0, 05° (в направлении север-юг/запад-восток) * Срок службы 7 лет Стабилизация трехосная Мощность, потребляемая ретранслятором 1450 Вт Вес 2500 кг Мощность источников питания 3600 Вт Антенны - фиксированные 1 приемная 17°х17°, глобальная 1 приемная 5°х11°, зоновая 1 передающая 15°х15°, квазиглобальная - перенацеливаемые 1 передающая 5°х11°, зоновая 1 передающая 5°х5°, зоновая 1 передающая 3, 5°х7°, зоновая

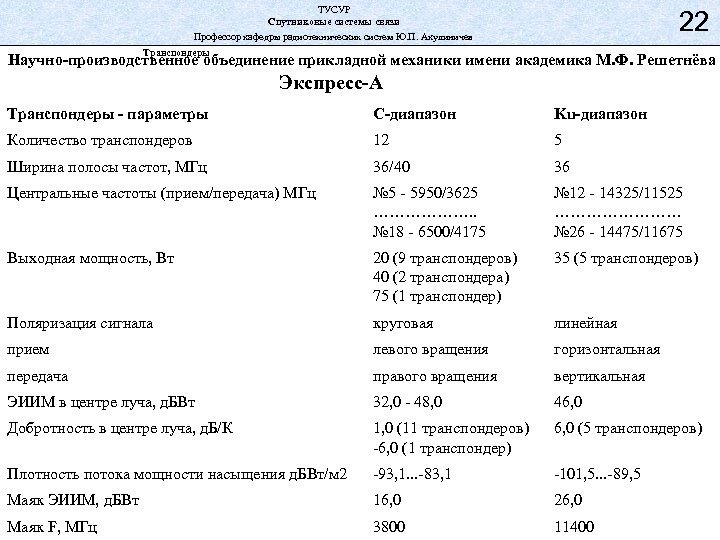

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 22 Транспондеры Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Экспресс-А Транспондеры - параметры C-диапазон Ku-диапазон Количество транспондеров 12 5 Ширина полосы частот, МГц 36/40 36 Центральные частоты (прием/передача) МГц № 5 - 5950/3625 ………………. . № 18 - 6500/4175 № 12 - 14325/11525 ………… № 26 - 14475/11675 Выходная мощность, Вт 20 (9 транспондеров) 40 (2 транспондера) 75 (1 транспондер) 35 (5 транспондеров) Поляризация сигнала круговая линейная прием левого вращения горизонтальная передача правого вращения вертикальная ЭИИМ в центре луча, д. БВт 32, 0 - 48, 0 46, 0 Добротность в центре луча, д. Б/К 1, 0 (11 транспондеров) -6, 0 (1 транспондер) 6, 0 (5 транспондеров) Плотность потока мощности насыщения д. БВт/м 2 -93, 1. . . -83, 1 -101, 5. . . -89, 5 Маяк ЭИИМ, д. БВт 16, 0 26, 0 Маяк F, МГц 3800 11400

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 23 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Космический аппарат Экспресс-A 2 (103° в. д. ) Покрытие на линии вниз, С- диапазон

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 24 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Космический аппарат Экспресс-A 2 (103° в. д. ) Покрытие на линии вниз, Транспондер #6, С- диапазон

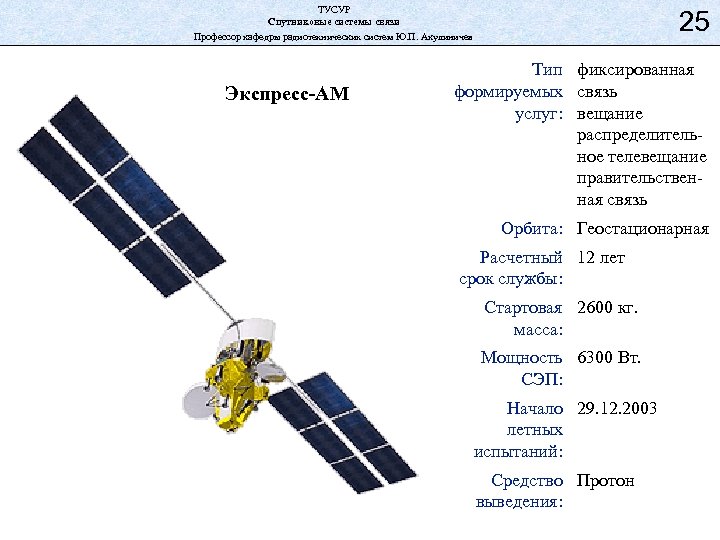

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Экспресс-АМ 25 Тип фиксированная формируемых связь услуг: вещание распределительное телевещание правительственная связь Орбита: Геостационарная Расчетный 12 лет срок службы: Стартовая 2600 кг. масса: Мощность 6300 Вт. СЭП: Начало 29. 12. 2003 летных испытаний: Средство Протон выведения:

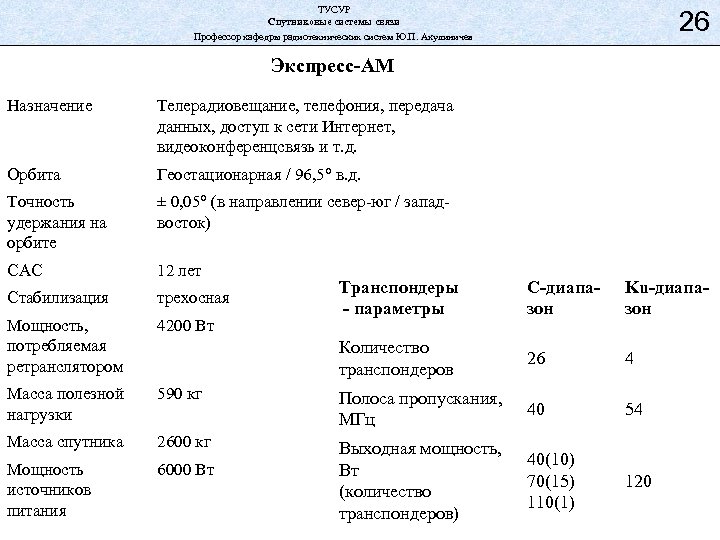

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 26 Экспресс-АМ Назначение Телерадиовещание, телефония, передача данных, доступ к сети Интернет, видеоконференцсвязь и т. д. Орбита Геостационарная / 96, 5° в. д. Точность удержания на орбите ± 0, 05° (в направлении север-юг / западвосток) САС 12 лет Стабилизация трехосная Мощность, потребляемая ретранслятором 4200 Вт Масса полезной нагрузки Транспондеры - параметры C-диапазон Ku-диапазон Количество транспондеров 26 4 590 кг Полоса пропускания, МГц 40 54 Масса спутника 2600 кг Мощность источников питания 6000 Вт Выходная мощность, Вт (количество транспондеров) 40(10) 70(15) 110(1) 120

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Космический аппарат Экспресс-AМ 11 (96, 5° в. д. ) Пример покрытия на линии вниз, Перенацеливаемый луч, Ku- диапазон 27

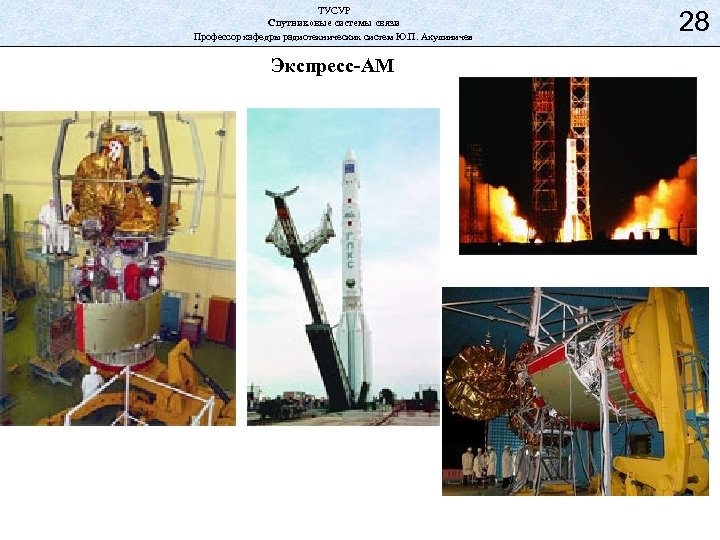

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Экспресс-АМ 28

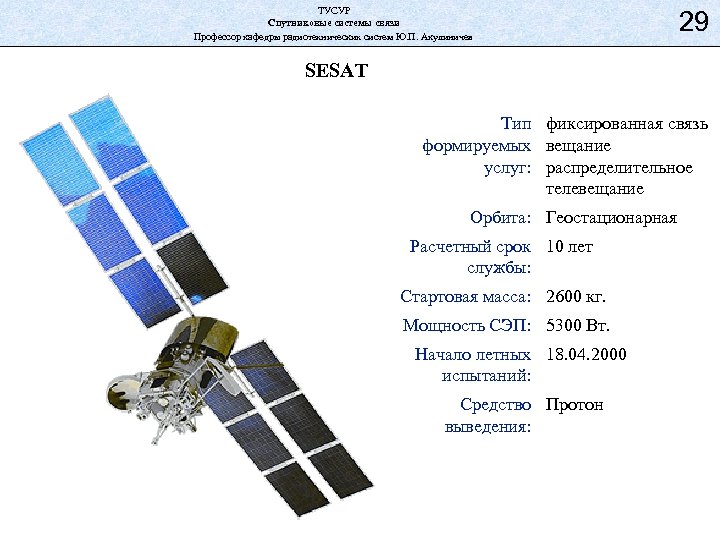

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 29 SESAT Тип фиксированная связь формируемых вещание услуг: распределительное телевещание Орбита: Геостационарная Расчетный срок 10 лет службы: Стартовая масса: 2600 кг. Мощность СЭП: 5300 Вт. Начало летных 18. 04. 2000 испытаний: Средство Протон выведения:

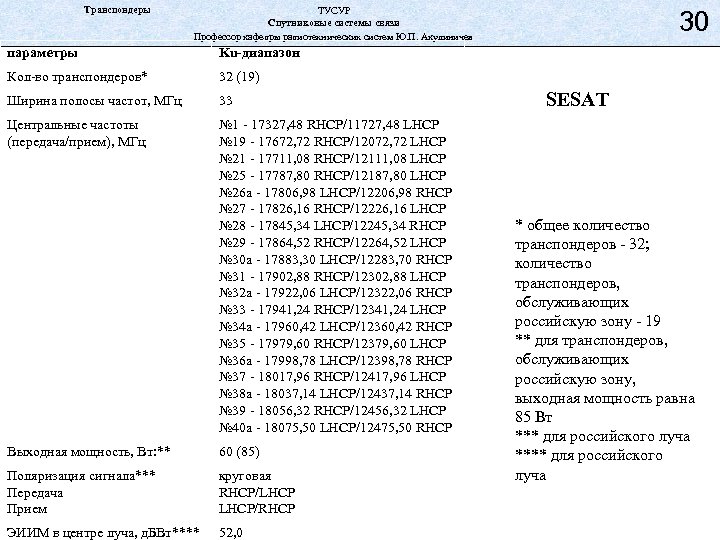

Транспондеры ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев параметры Ku-диапазон Кол-во транспондеров* 32 (19) Ширина полосы частот, МГц 33 Центральные частоты (передача/прием), МГц № 1 - 17327, 48 RHCP/11727, 48 LHCP № 19 - 17672, 72 RHCP/12072, 72 LHCP № 21 - 17711, 08 RHCP/12111, 08 LHCP № 25 - 17787, 80 RHCP/12187, 80 LHCP № 26 а - 17806, 98 LHCP/12206, 98 RHCP № 27 - 17826, 16 RHCP/12226, 16 LHCP № 28 - 17845, 34 LHCP/12245, 34 RHCP № 29 - 17864, 52 RHCP/12264, 52 LHCP № 30 а - 17883, 30 LHCP/12283, 70 RHCP № 31 - 17902, 88 RHCP/12302, 88 LHCP № 32 а - 17922, 06 LHCP/12322, 06 RHCP № 33 - 17941, 24 RHCP/12341, 24 LHCP № 34 а - 17960, 42 LHCP/12360, 42 RHCP № 35 - 17979, 60 RHCP/12379, 60 LHCP № 36 а - 17998, 78 LHCP/12398, 78 RHCP № 37 - 18017, 96 RHCP/12417, 96 LHCP № 38 а - 18037, 14 LHCP/12437, 14 RHCP № 39 - 18056, 32 RHCP/12456, 32 LHCP № 40 а - 18075, 50 LHCP/12475, 50 RHCP 30 Выходная мощность, Вт: ** 60 (85) Поляризация сигнала*** Передача Прием круговая RHCP/LHCP/RHCP ЭИИМ в центре луча, д. БВт**** 52, 0 SESAT * общее количество транспондеров - 32; количество транспондеров, обслуживающих российскую зону - 19 ** для транспондеров, обслуживающих российскую зону, выходная мощность равна 85 Вт *** для российского луча **** для российского луча

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Космический аппарат W 4 (SESAT) - (36° в. д. ) Контуры равного усиления на передачу в Ku-диапазоне стволов 1, 19, 21, 25 -40 31

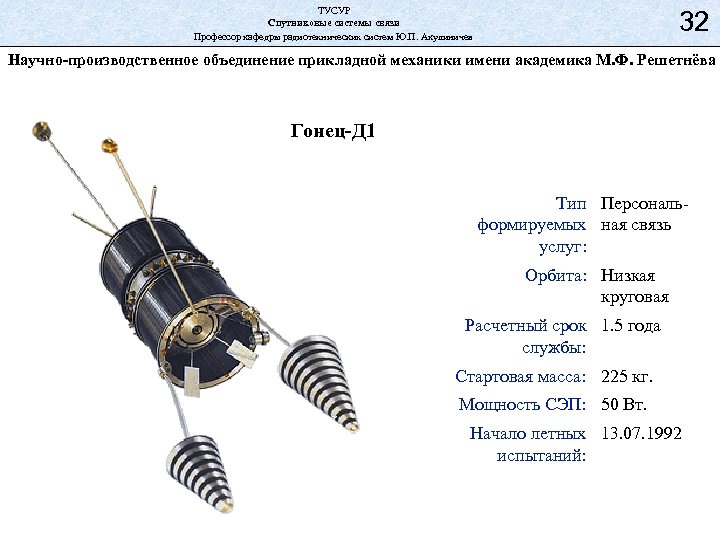

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 32 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Гонец-Д 1 Тип Персональформируемых ная связь услуг: Орбита: Низкая круговая Расчетный срок 1. 5 года службы: Стартовая масса: 225 кг. Мощность СЭП: 50 Вт. Начало летных 13. 07. 1992 испытаний:

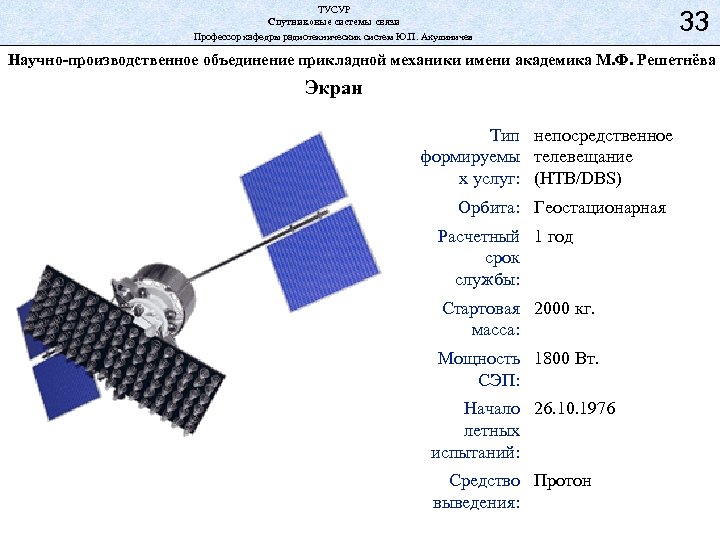

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 33 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Экран Тип непосредственное формируемы телевещание х услуг: (НТВ/DBS) Орбита: Геостационарная Расчетный 1 год срок службы: Стартовая 2000 кг. масса: Мощность 1800 Вт. СЭП: Начало 26. 10. 1976 летных испытаний: Средство Протон выведения:

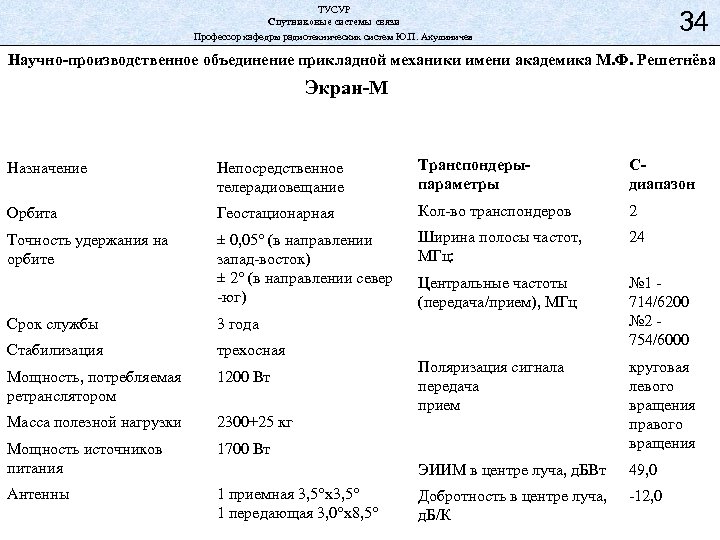

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 34 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Экран-М Назначение Непосредственное телерадиовещание Транспондеры- параметры Сдиапазон Орбита Геостационарная Кол-во транспондеров 2 Точность удержания на орбите ± 0, 05° (в направлении запад-восток) ± 2° (в направлении север -юг) Ширина полосы частот, МГц: 24 Центральные частоты (передача/прием), МГц № 1 - 714/6200 № 2 - 754/6000 Поляризация сигнала передача прием круговая левого вращения правого вращения ЭИИМ в центре луча, д. БВт 49, 0 Добротность в центре луча, д. Б/К -12, 0 Срок службы 3 года Стабилизация трехосная Мощность, потребляемая ретранслятором 1200 Вт Масса полезной нагрузки 2300+25 кг Мощность источников питания 1700 Вт Антенны 1 приемная 3, 5°х3, 5° 1 передающая 3, 0°х8, 5°

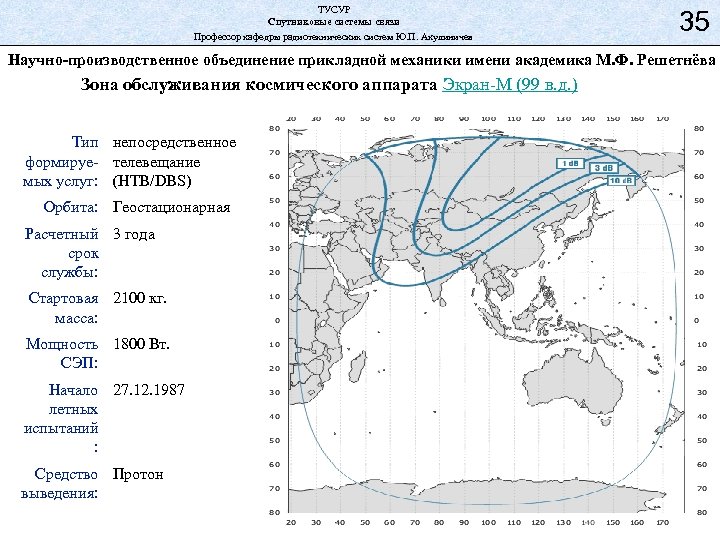

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 35 Научно-производственное объединение прикладной механики имени академика М. Ф. Решетнёва Зона обслуживания космического аппарата Экран-М (99 в. д. ) Тип непосредственное формируе- телевещание мых услуг: (НТВ/DBS) Орбита: Геостационарная Расчетный 3 года срок службы: Стартовая 2100 кг. масса: Мощность 1800 Вт. СЭП: Начало 27. 12. 1987 летных испытаний : Средство Протон выведения:

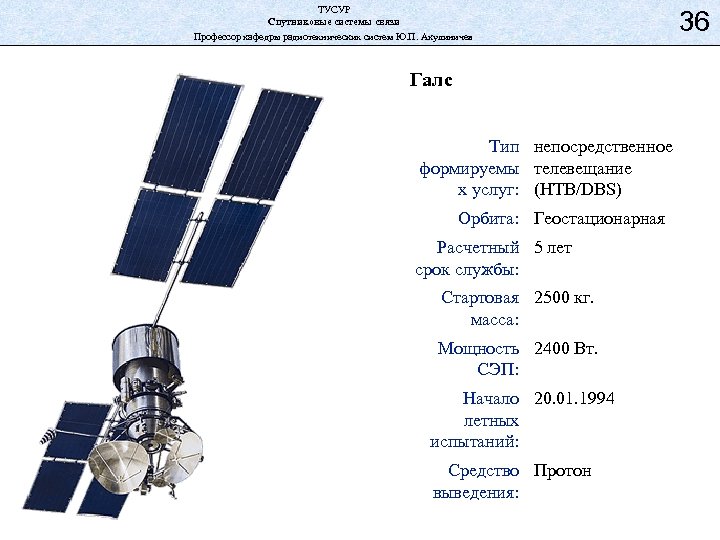

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Галс Тип непосредственное формируемы телевещание х услуг: (НТВ/DBS) Орбита: Геостационарная Расчетный 5 лет срок службы: Стартовая 2500 кг. масса: Мощность 2400 Вт. СЭП: Начало 20. 01. 1994 летных испытаний: Средство Протон выведения: 36

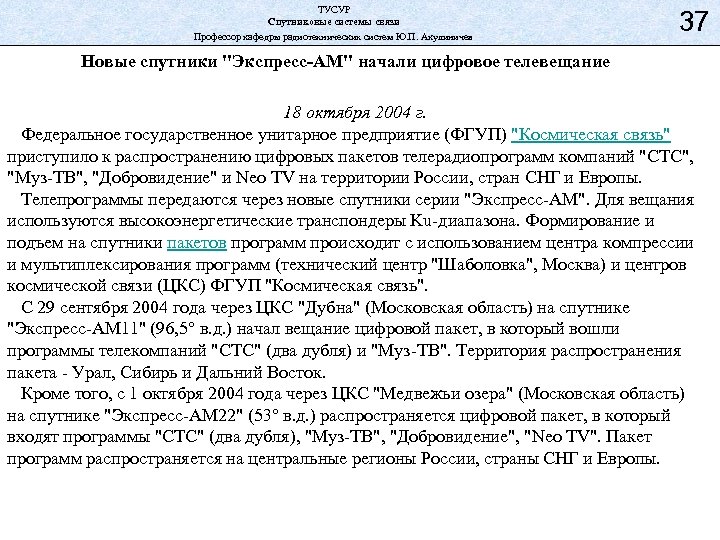

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 37 Новые спутники "Экспресс-АМ" начали цифровое телевещание 18 октября 2004 г. Федеральное государственное унитарное предприятие (ФГУП) "Космическая связь" приступило к распространению цифровых пакетов телерадиопрограмм компаний "СТС", "Муз-ТВ", "Добровидение" и Neo TV на территории России, стран СНГ и Европы. Телепрограммы передаются через новые спутники серии "Экспресс-АМ". Для вещания используются высокоэнергетические транспондеры Ku-диапазона. Формирование и подъем на спутники пакетов программ происходит с использованием центра компрессии и мультиплексирования программ (технический центр "Шаболовка", Москва) и центров космической связи (ЦКС) ФГУП "Космическая связь". С 29 сентября 2004 года через ЦКС "Дубна" (Московская область) на спутнике "Экспресс-АМ 11" (96, 5° в. д. ) начал вещание цифровой пакет, в который вошли программы телекомпаний "СТС" (два дубля) и "Муз-ТВ". Территория распространения пакета - Урал, Сибирь и Дальний Восток. Кроме того, с 1 октября 2004 года через ЦКС "Медвежьи озера" (Московская область) на спутнике "Экспресс-АМ 22" (53° в. д. ) распространяется цифровой пакет, в который входят программы "СТС" (два дубля), "Муз-ТВ", "Добровидение", "Neo TV". Пакет программ распространяется на центральные регионы России, страны СНГ и Европы.

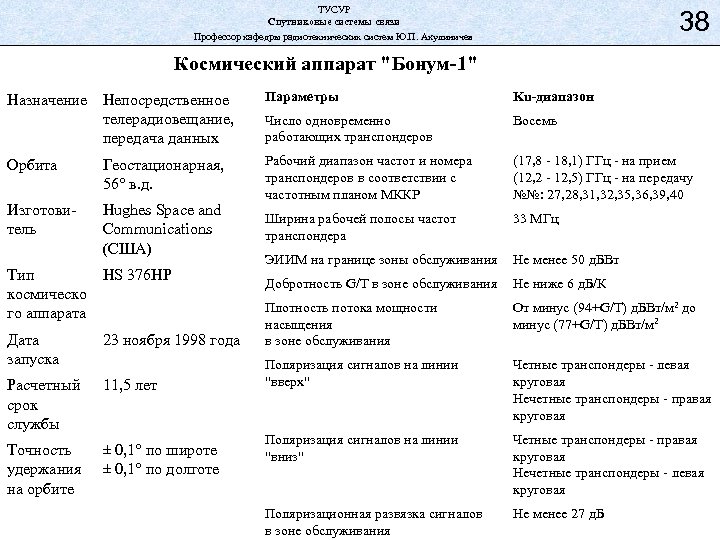

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 38 Космический аппарат "Бонум-1" Назначение Непосредственное телерадиовещание, передача данных Параметры Ku-диапазон Число одновременно работающих транспондеров Восемь Орбита Геостационарная, 56° в. д. Изготовитель Hughes Space and Communications (США) Рабочий диапазон частот и номера транспондеров в соответствии с частотным планом МККР (17, 8 - 18, 1) ГГц - на прием (12, 2 - 12, 5) ГГц - на передачу №№: 27, 28, 31, 32, 35, 36, 39, 40 Ширина рабочей полосы частот транспондера 33 МГц ЭИИМ на границе зоны обслуживания Не менее 50 д. БВт Добротность G/T в зоне обслуживания Не ниже 6 д. Б/К От минус (94+G/T) д. БВт/м 2 до минус (77+G/T) д. БВт/м 2 Тип космическо го аппарата HS 376 HP Дата запуска 23 ноября 1998 года Плотность потока мощности насыщения в зоне обслуживания Расчетный срок службы 11, 5 лет Поляризация сигналов на линии "вверх" Четные транспондеры - левая круговая Нечетные транспондеры - правая круговая Точность удержания на орбите ± 0, 1° по широте ± 0, 1° по долготе Поляризация сигналов на линии "вниз" Четные транспондеры - правая круговая Нечетные транспондеры - левая круговая Поляризационная развязка сигналов в зоне обслуживания Не менее 27 д. Б

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Зона обслуживания космического аппарата Бонум-1 (56 в. д. ) 39

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 40 Геостационарные ИСЗ производства НПО ПМ Экран, Экран-М Горизонт Экспресс Галс-Р ФСС, НТВ ФСС НТВ 2 ( 714 и 754 МГц) (всего 6 каналов ТВ) 6 (C) +1 (Ku) 10 (C) + 2 (Ku) 3(Ku)+3(резерв) 24 34; 40(C), 34(Ku) 34(С) 27 17*17, 6*12, 5*5, 9*18 17*17, 15*15, 5*11, 5*5 2, 5*1, 25, 1, 2*0, 9 ИСЗ Назначение Количество ретрансляторов Полоса частот ретранслятора, МГц Ширина ДН антенн, градусов ЭИИМ, д. БВт 49 28, 5 -47, 5(C), 39, 5 (Ku) 55 -56 Добротность, д. Б/К -12 -3…-8(C), -5(Ku) -11, 5…-2, 8 (C) – 7 (Ku) 0 Точность удержания на орбите, градусов: по долготе по широте 0, 05 2 0, 5 2, 0 0, 2 Масса ИСЗ, кг 2300 2500 3 3 5 5 -7 1700 2500 2400 26. 10. 76 г. (Экран) 1989 г. (Экран-М) 1978 г. и далее, всего около 15 ИСЗ 1) 13. 10. 94 (14 гр. з. д. ) 2) 26. 09. 96 (80 гр. в. д. ) 3) 1997 г. 1) Янв. 1994 г. 2) 1997 г. Ресурс ИСЗ, лет Мощность солнечных батарей, Вт Даты первого и последующих запусков

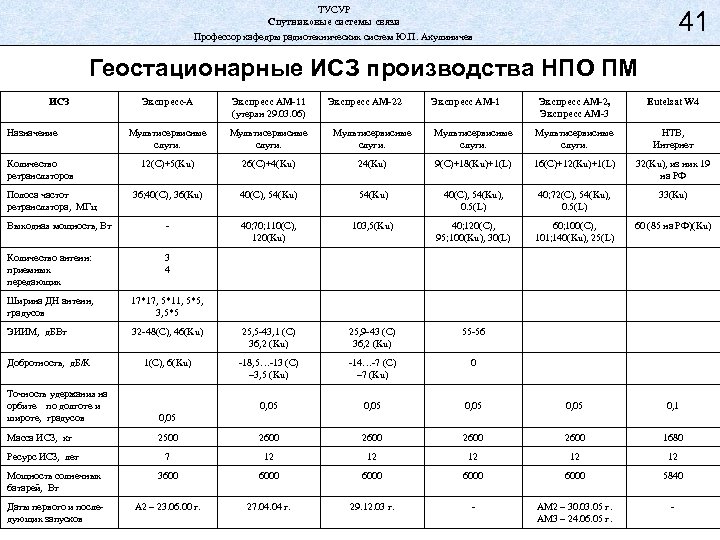

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 41 Геостационарные ИСЗ производства НПО ПМ ИСЗ Экспресс-A Экспресс AМ-11 (утерян 29. 03. 06) Мультисервисные слуги. 12(C)+5(Ku) 26(C)+4(Ku) 36; 40(C), 36(Ku) Выходная мощность, Вт - Количество антенн: приемных передающих 3 4 Ширина ДН антенн, градусов 17*17, 5*11, 5*5, 3, 5*5 ЭИИМ, д. БВт Назначение Количество ретрансляторов Полоса частот ретранслятора, МГц Добротность, д. Б/К Экспресс AМ-22 Экспресс AМ-1 Экспресс AМ-2, Экспресс AМ-3 Eutelsat W 4 Мультисервисные слуги. НТВ, Интернет 24(Ku) 9(C)+18(Ku)+1(L) 16(C)+12(Ku)+1(L) 32(Ku), из них 19 на РФ 40(C), 54(Ku), 0. 5(L) 40; 72(C), 54(Ku), 0. 5(L) 33(Ku) 40; 70; 110(C), 120(Ku) 103, 5(Ku) 40; 120(C), 95; 100(Ku), 30(L) 60; 100(C), 101; 140(Ku), 25(L) 60 (85 на РФ)(Ku) 32 -48(C), 46(Ku) 25, 5 -43, 1 (C) 36, 2 (Ku) 25, 9 -43 (C) 36, 2 (Ku) 55 -56 1(C), 6(Ku) -18, 5…-13 (C) – 3, 5 (Ku) -14…-7 (C) – 7 (Ku) 0 0, 05 0, 1 Точность удержания на орбите по долготе и широте, градусов 0, 05 Масса ИСЗ, кг 2500 2600 1680 7 12 12 12 Мощность солнечных батарей, Вт 3600 6000 5840 Даты первого и последующих запусков А 2 – 23. 06. 00 г. 27. 04 г. 29. 12. 03 г. - АМ 2 – 30. 03. 05 г. АМ 3 – 24. 06. 05 г. - Ресурс ИСЗ, лет

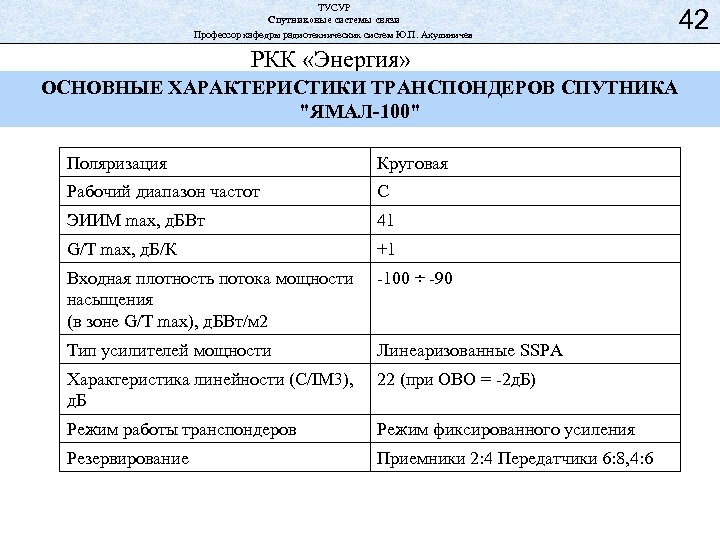

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 42 РКК «Энергия» ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТРАНСПОНДЕРОВ СПУТНИКА "ЯМАЛ-100" Поляризация Круговая Рабочий диапазон частот C ЭИИМ max, д. БВт 41 G/T max, д. Б/К +1 Входная плотность потока мощности насыщения (в зоне G/T max), д. БВт/м 2 -100 ÷ -90 Тип усилителей мощности Линеаризованные SSPA Характеристика линейности (C/IM 3), д. Б 22 (при ОВО = -2 д. Б) Режим работы транспондеров Режим фиксированного усиления Резервирование Приемники 2: 4 Передатчики 6: 8, 4: 6

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 43

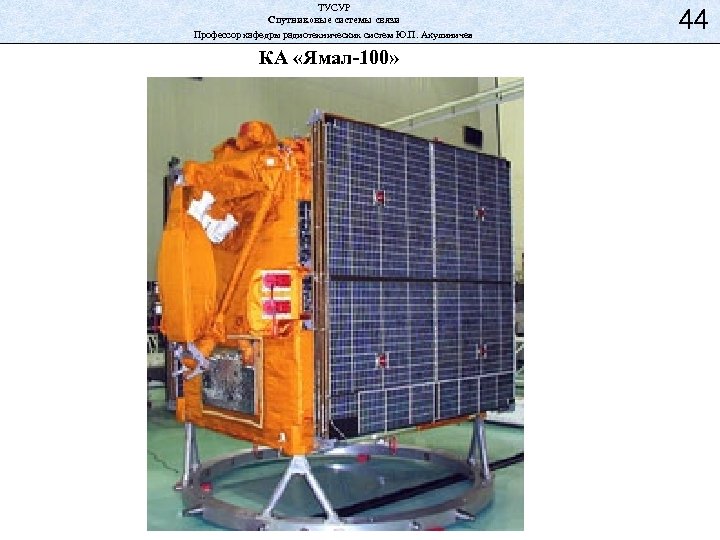

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев КА «Ямал-100» 44

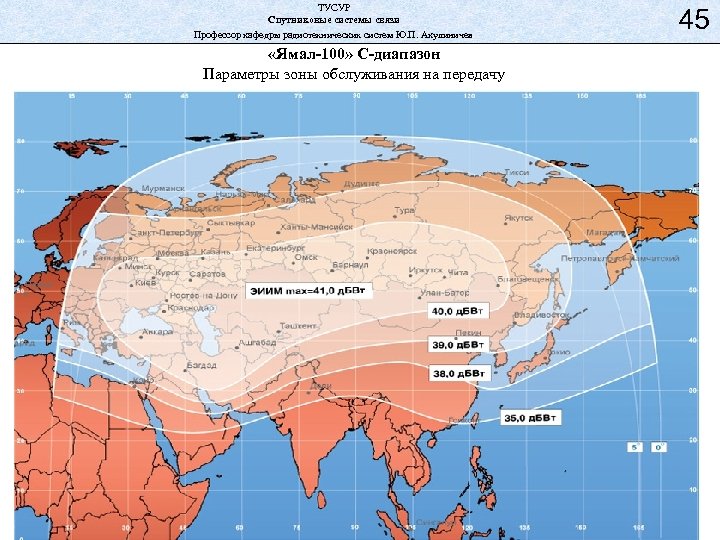

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев «Ямал-100» С-диапазон Параметры зоны обслуживания на передачу 45

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев «Ямал-100» Ku-диапазон Параметры зоны обслуживания на передачу 46

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Общий вид спутника «Ямал-200» № 1 47

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Юстировка антенн спутника «Ямал-200» № 1 в цехе РКК «Энергия» 48

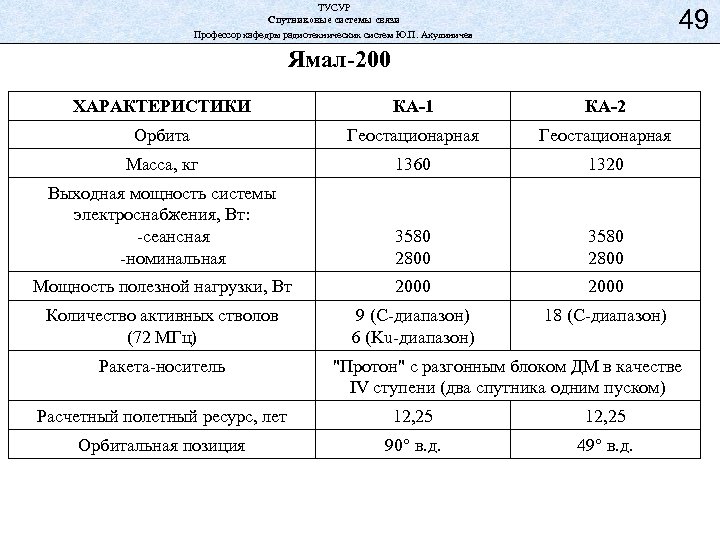

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 49 Ямал-200 ХАРАКТЕРИСТИКИ КА-1 КА-2 Орбита Геостационарная Масса, кг 1360 1320 Выходная мощность системы электроснабжения, Вт: -сеансная -номинальная 3580 2800 Мощность полезной нагрузки, Вт 2000 Количество активных стволов (72 МГц) 9 (C-диапазон) 6 (Ku-диапазон) 18 (C-диапазон) Ракета-носитель "Протон" с разгонным блоком ДМ в качестве IV ступени (два спутника одним пуском) Расчетный полетный ресурс, лет 12, 25 Орбитальная позиция 90° в. д. 49° в. д.

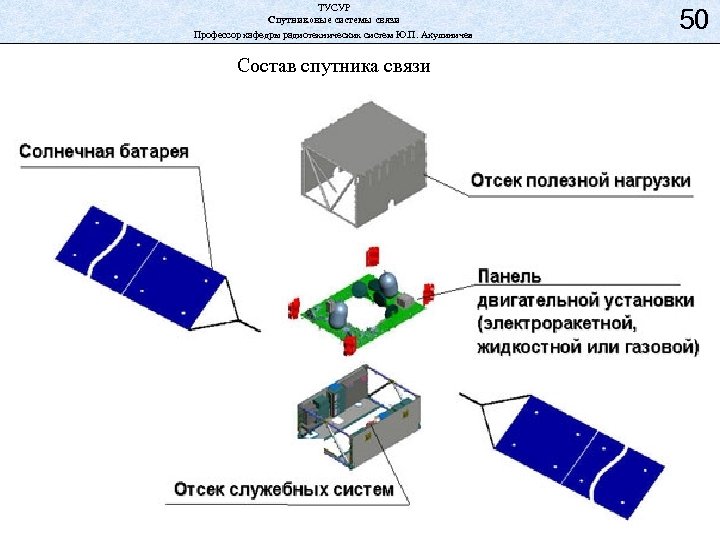

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Состав спутника связи 50

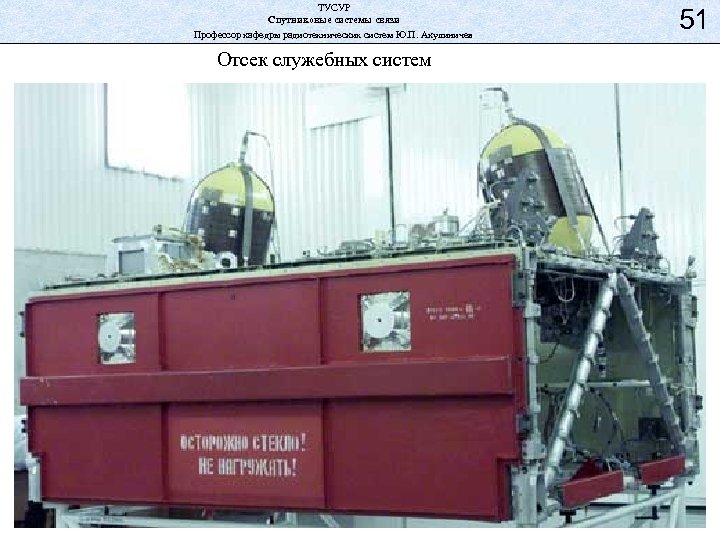

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Отсек служебных систем 51

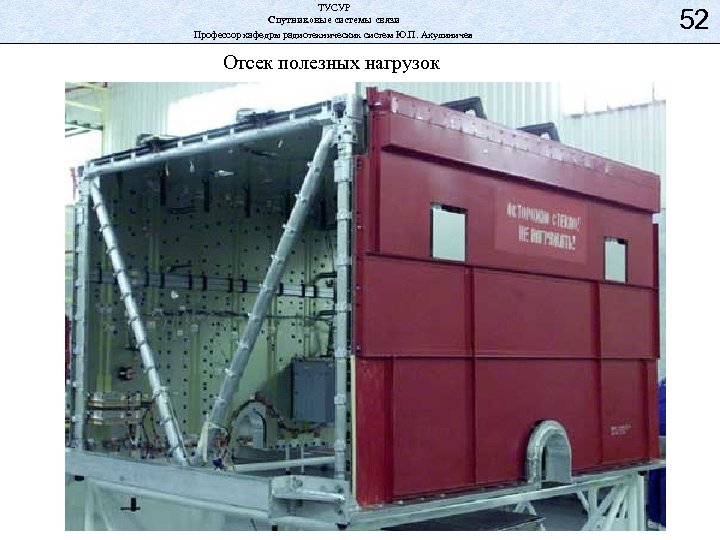

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Отсек полезных нагрузок 52

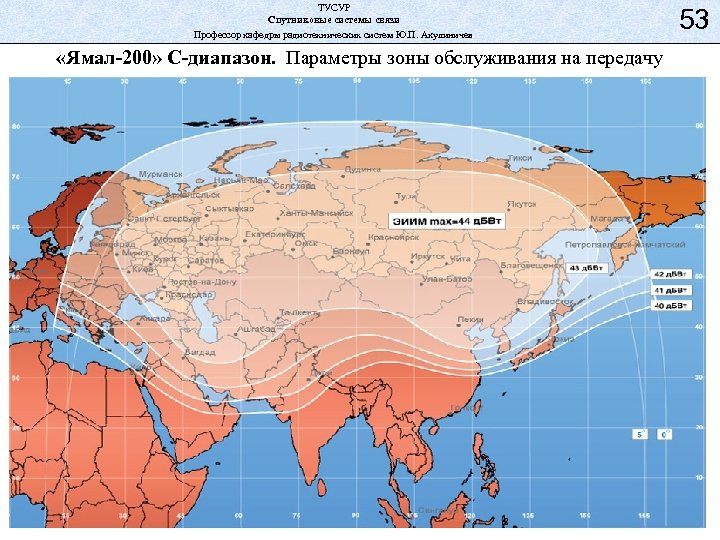

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев «Ямал-200» С-диапазон. Параметры зоны обслуживания на передачу 53

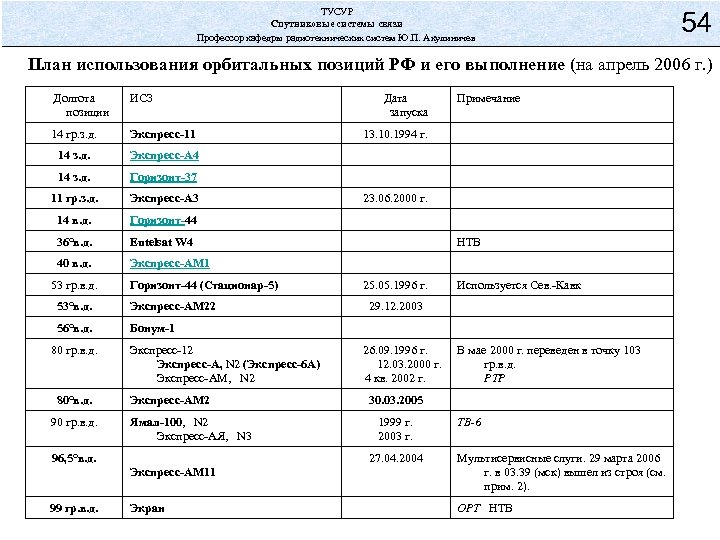

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 54 План использования орбитальных позиций РФ и его выполнение (на апрель 2006 г. ) Долгота позиции ИСЗ 14 гр. з. д. Экспресс-11 14 з. д. Экспресс-A 4 14 з. д. Горизонт-37 11 гр. з. д. Экспресс-A 3 14 в. д. 13. 10. 1994 г. 23. 06. 2000 г. Eutelsat W 4 40 в. д. Примечание Горизонт-44 36°в. д. Дата запуска Экспресс-AM 1 53 гр. в. д. Горизонт-44 (Стационар-5) 53°в. д. Экспресс-AM 22 56°в. д. НТВ 25. 05. 1996 г. Используется Сев. -Кавк Бонум-1 80 гр. в. д. 80°в. д. 90 гр. в. д. Экспресс-12 Экспресс-A, N 2 (Экспресс-6 А) Экспресс-AM, N 2 Экспресс-AM 2 Ямал-100, N 2 Экспресс-АЯ, N 3 96, 5°в. д. 29. 12. 2003 26. 09. 1996 г. 12. 03. 2000 г. 4 кв. 2002 г. В мае 2000 г. переведен в точку 103 гр. в. д. РТР 30. 03. 2005 1999 г. 2003 г. Экспресс-AM 11 99 гр. в. д. 27. 04. 2004 ТВ-6 Мультисервисные слуги. 29 марта 2006 г. в 03. 39 (мск) вышел из строя (см. прим. 2). Экран ОРТ НТВ

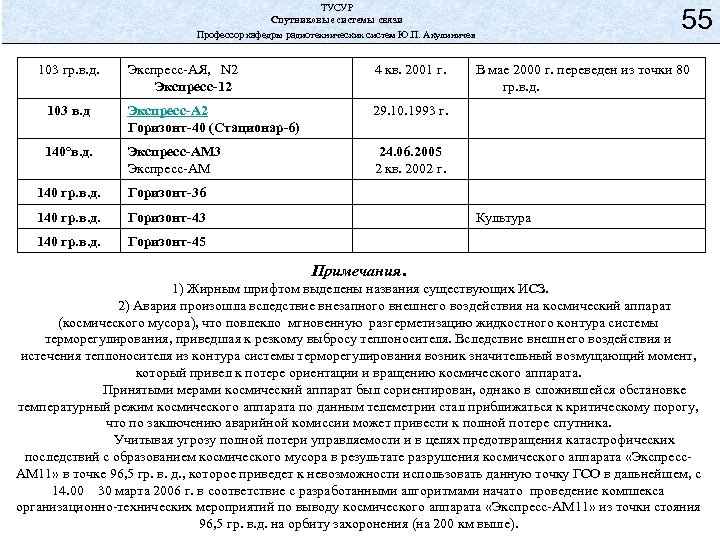

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 103 гр. в. д. Экспресс-АЯ, N 2 Экспресс-12 4 кв. 2001 г. 103 в. д Экспресс-A 2 Горизонт-40 (Стационар-6) 29. 10. 1993 г. 140°в. д. Экспресс-AM 3 Экспресс-AM 55 24. 06. 2005 2 кв. 2002 г. 140 гр. в. д. Горизонт-36 140 гр. в. д. Горизонт-43 140 гр. в. д. В мае 2000 г. переведен из точки 80 гр. в. д. Горизонт-45 Культура Примечания. 1) Жирным шрифтом выделены названия существующих ИСЗ. 2) Авария произошла вследствие внезапного внешнего воздействия на космический аппарат (космического мусора), что повлекло мгновенную разгерметизацию жидкостного контура системы терморегулирования, приведшая к резкому выбросу теплоносителя. Вследствие внешнего воздействия и истечения теплоносителя из контура системы терморегулирования возник значительный возмущающий момент, который привел к потере ориентации и вращению космического аппарата. Принятыми мерами космический аппарат был сориентирован, однако в сложившейся обстановке температурный режим космического аппарата по данным телеметрии стал приближаться к критическому порогу, что по заключению аварийной комиссии может привести к полной потере спутника. Учитывая угрозу полной потери управляемости и в целях предотвращения катастрофических последствий с образованием космического мусора в результате разрушения космического аппарата «Экспресс. АМ 11» в точке 96, 5 гр. в. д. , которое приведет к невозможности использовать данную точку ГСО в дальнейшем, с 14. 00 30 марта 2006 г. в соответствие с разработанными алгоритмами начато проведение комплекса организационно-технических мероприятий по выводу космического аппарата «Экспресс-АМ 11» из точки стояния 96, 5 гр. в. д. на орбиту захоронения (на 200 км выше).

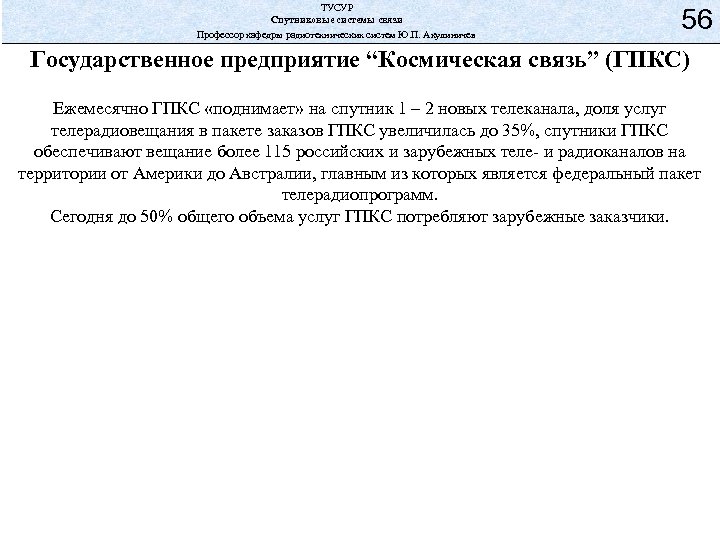

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 56 Государственное предприятие “Космическая связь” (ГПКС) Ежемесячно ГПКС «поднимает» на спутник 1 – 2 новых телеканала, доля услуг телерадиовещания в пакете заказов ГПКС увеличилась до 35%, спутники ГПКС обеспечивают вещание более 115 российских и зарубежных теле- и радиоканалов на территории от Америки до Австралии, главным из которых является федеральный пакет телерадиопрограмм. Сегодня до 50% общего объема услуг ГПКС потребляют зарубежные заказчики.

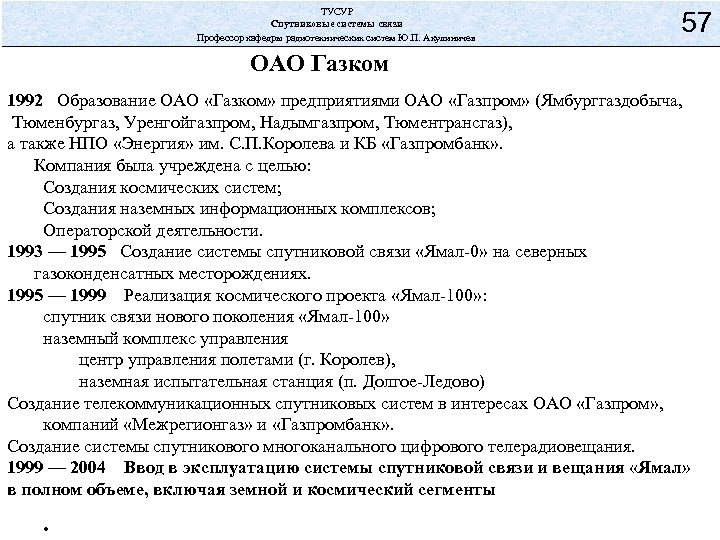

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 57 ОАО Газком 1992 Образование ОАО «Газком» предприятиями ОАО «Газпром» (Ямбурггаздобыча, Тюменбургаз, Уренгойгазпром, Надымгазпром, Тюментрансгаз), а также НПО «Энергия» им. С. П. Королева и КБ «Газпромбанк» . Компания была учреждена с целью: Создания космических систем; Создания наземных информационных комплексов; Операторской деятельности. 1993 — 1995 Создание системы спутниковой связи «Ямал-0» на северных газоконденсатных месторождениях. 1995 — 1999 Реализация космического проекта «Ямал-100» : спутник связи нового поколения «Ямал-100» наземный комплекс управления центр управления полетами (г. Королев), наземная испытательная станция (п. Долгое-Ледово) Создание телекоммуникационных спутниковых систем в интересах ОАО «Газпром» , компаний «Межрегионгаз» и «Газпромбанк» . Создание системы спутникового многоканального цифрового телерадиовещания. 1999 — 2004 Ввод в эксплуатацию системы спутниковой связи и вещания «Ямал» в полном объеме, включая земной и космический сегменты

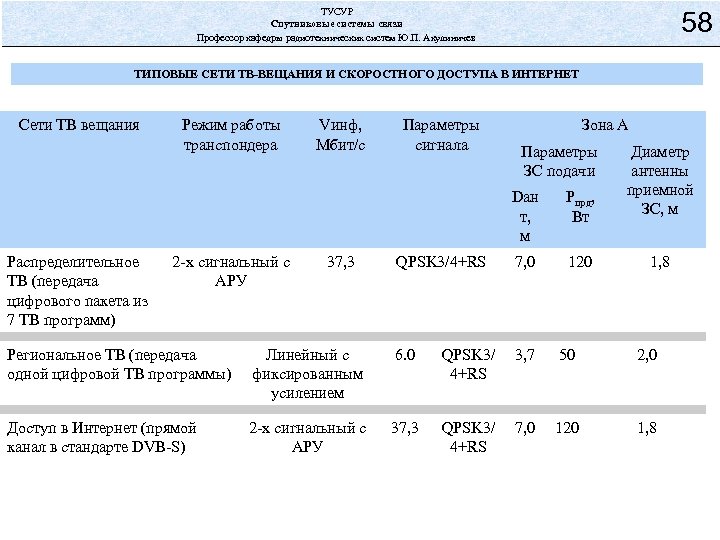

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 58 ТИПОВЫЕ СЕТИ ТВ-ВЕЩАНИЯ И СКОРОСТНОГО ДОСТУПА В ИНТЕРНЕТ Сети ТВ вещания Режим работы транспондера Vинф, Мбит/с Параметры сигнала Зона A Dан т, м Распределительное ТВ (передача цифрового пакета из 7 ТВ программ) 2 -х сигнальный с АРУ 37, 3 Параметры ЗС подачи Рпрд, Вт Диаметр антенны приемной ЗС, м QPSK 3/4+RS 7, 0 120 1, 8 Региональное ТВ (передача одной цифровой ТВ программы) Линейный с фиксированным усилением 6. 0 QPSK 3/ 4+RS 3, 7 50 2, 0 Доступ в Интернет (прямой канал в стандарте DVB-S) 2 -х сигнальный с АРУ 37, 3 QPSK 3/ 4+RS 7, 0 120 1, 8

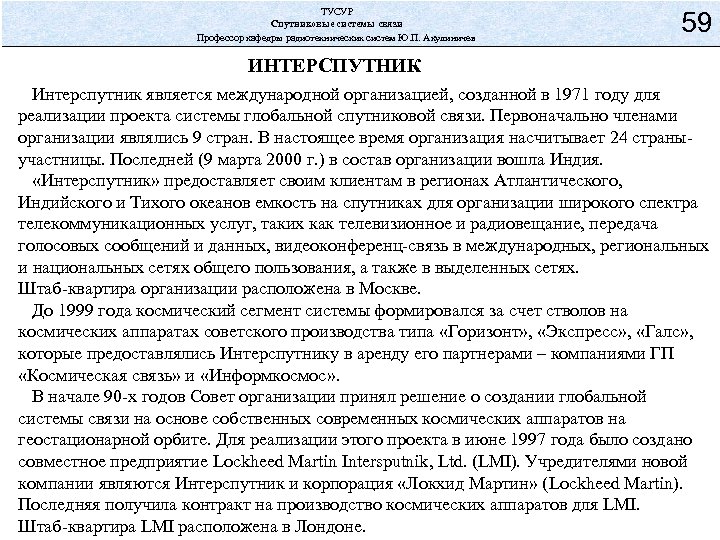

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 59 ИНТЕРСПУТНИК Интерспутник является международной организацией, созданной в 1971 году для реализации проекта системы глобальной спутниковой связи. Первоначально членами организации являлись 9 стран. В настоящее время организация насчитывает 24 страныучастницы. Последней (9 марта 2000 г. ) в состав организации вошла Индия. «Интерспутник» предоставляет своим клиентам в регионах Атлантического, Индийского и Тихого океанов емкость на спутниках для организации широкого спектра телекоммуникационных услуг, таких как телевизионное и радиовещание, передача голосовых сообщений и данных, видеоконференц-связь в международных, региональных и национальных сетях общего пользования, а также в выделенных сетях. Штаб-квартира организации расположена в Москве. До 1999 года космический сегмент системы формировался за счет стволов на космических аппаратах советского производства типа «Горизонт» , «Экспресс» , «Галс» , которые предоставлялись Интерспутнику в аренду его партнерами – компаниями ГП «Космическая связь» и «Информкосмос» . В начале 90 -х годов Совет организации принял решение о создании глобальной системы связи на основе собственных современных космических аппаратов на геостационарной орбите. Для реализации этого проекта в июне 1997 года было создано совместное предприятие Lockheed Martin Intersputnik, Ltd. (LMI). Учредителями новой компании являются Интерспутник и корпорация «Локхид Мартин» (Lockheed Martin). Последняя получила контракт на производство космических аппаратов для LMI. Штаб-квартира LMI расположена в Лондоне.

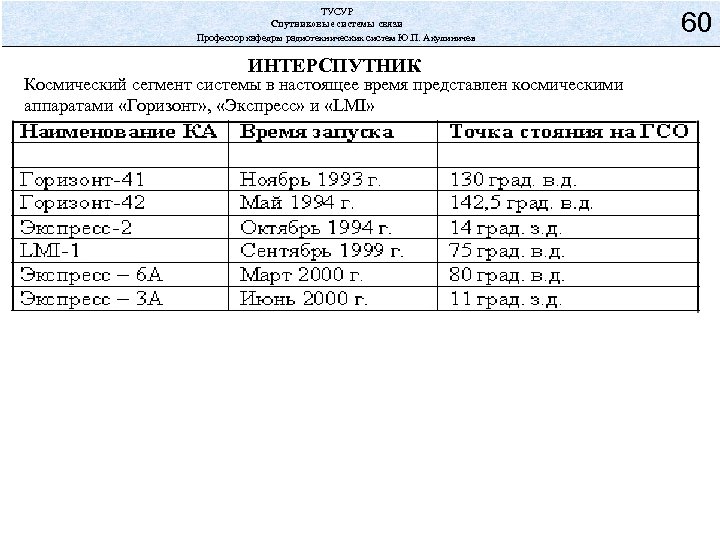

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев ИНТЕРСПУТНИК Космический сегмент системы в настоящее время представлен космическими аппаратами «Горизонт» , «Экспресс» и «LMI» 60

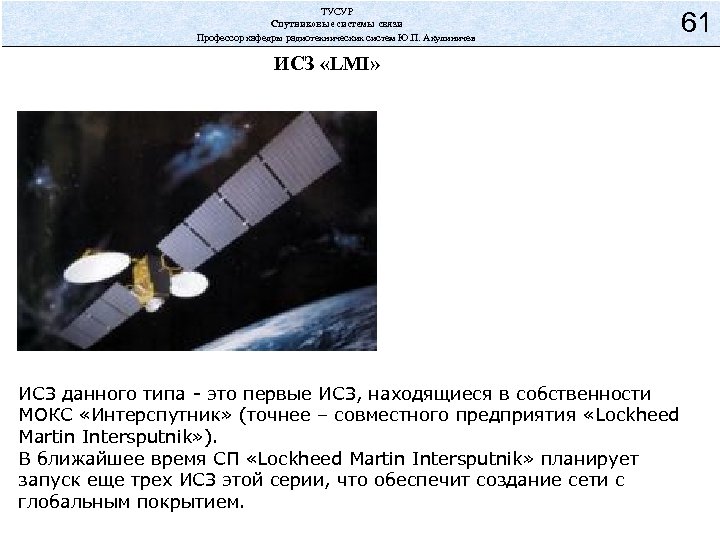

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 61 ИСЗ «LMI» ИСЗ данного типа - это первые ИСЗ, находящиеся в собственности МОКС «Интерспутник» (точнее – совместного предприятия «Lockheed Martin Intersputnik» ). В ближайшее время СП «Lockheed Martin Intersputnik» планирует запуск еще трех ИСЗ этой серии, что обеспечит создание сети с глобальным покрытием.

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 62 ИСЗ «LMI» Стабилизация трех-осевая Точность удержания на ± 0, 05° (в направлениях север-юг/запад-восток) орбите Срок службы 15 лет Масса (сухая) 1 730 кг Мощность источников питания 7 496 Вт (BOL), 6 863 Вт (EOL)Полное обеспечение питания всех транспондеров при прохождении теневых участков Параметры Диапазон “С” Диапазон “Ku» Количество транспондеров 12 (11 х 36 МГц; 1 х 40 МГц) 5 х 36 МГц Ширина полосы частот транспондера 36 МГц 27 МГц Рабочие частоты 5725 -6025 / 3700 -4000 (линия вверх / линия МГц6425 -6725 / 3400 -3700 вниз) МГц 13750 -14000 / 12500 -12750 МГц

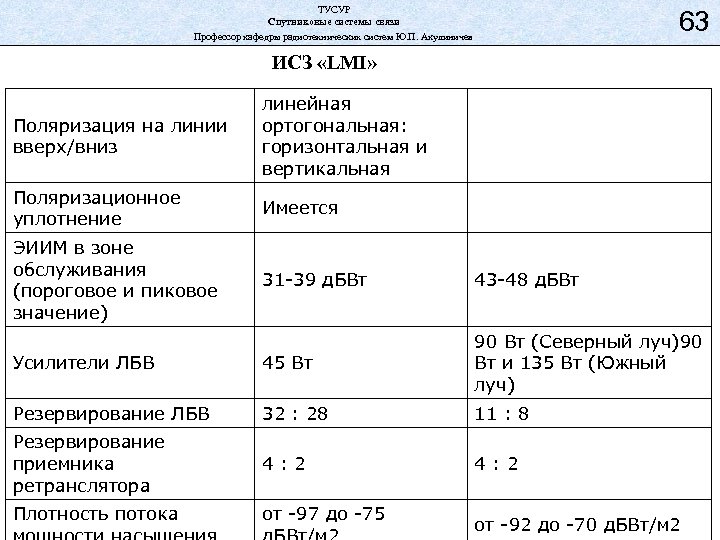

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 63 ИСЗ «LMI» Поляризация на линии вверх/вниз линейная ортогональная: горизонтальная и вертикальная Поляризационное уплотнение Имеется ЭИИМ в зоне обслуживания (пороговое и пиковое значение) 31 -39 д. БВт 43 -48 д. БВт Усилители ЛБВ 45 Вт 90 Вт (Северный луч)90 Вт и 135 Вт (Южный луч) Резервирование ЛБВ 32 : 28 11 : 8 Резервирование приемника ретранслятора 4 : 2 Плотность потока от -97 до -75 от -92 до -70 д. БВт/м 2

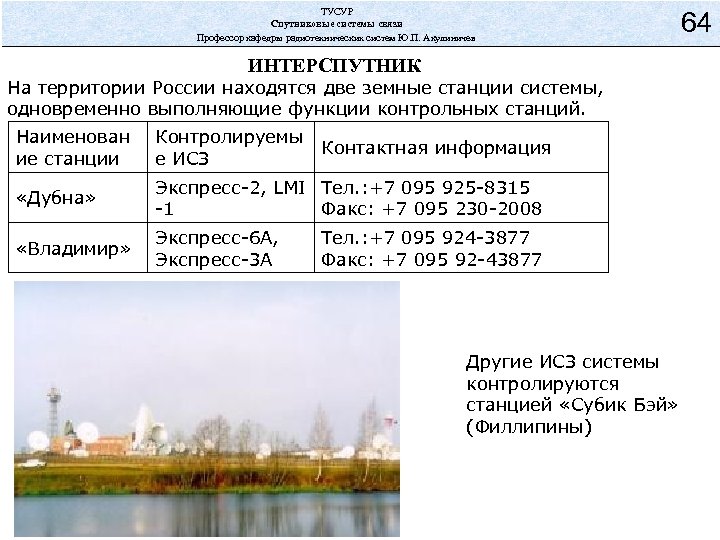

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 64 ИНТЕРСПУТНИК На территории России находятся две земные станции системы, одновременно выполняющие функции контрольных станций. Наименован ие станции Контролируемы е ИСЗ «Дубна» Экспресс-2, LMI Тел. : +7 095 925 -8315 -1 Факс: +7 095 230 -2008 «Владимир» Экспресс-6 А, Экспресс-3 А Контактная информация Тел. : +7 095 924 -3877 Факс: +7 095 92 -43877 Другие ИСЗ системы контролируются станцией «Субик Бэй» (Филлипины)

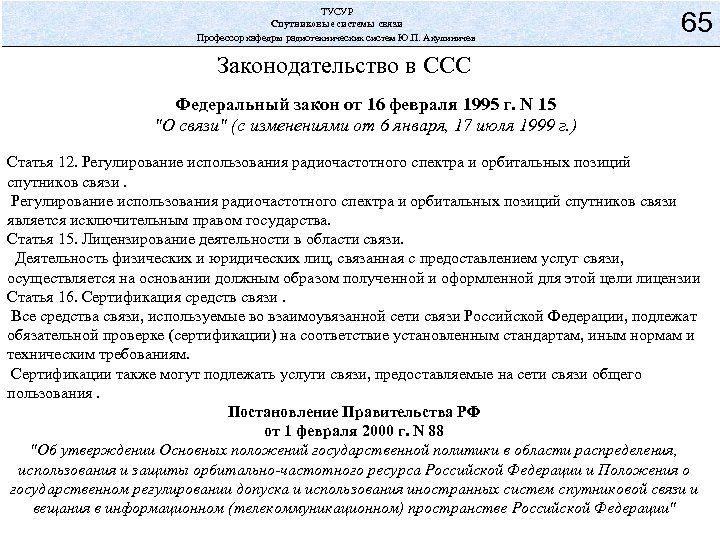

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 65 Законодательство в ССС Федеральный закон от 16 февраля 1995 г. N 15 "О связи" (с изменениями от 6 января, 17 июля 1999 г. ) Статья 12. Регулирование использования радиочастотного спектра и орбитальных позиций спутников связи является исключительным правом государства. Статья 15. Лицензирование деятельности в области связи. Деятельность физических и юридических лиц, связанная с предоставлением услуг связи, осуществляется на основании должным образом полученной и оформленной для этой цели лицензии Статья 16. Сертификация средств связи. Все средства связи, используемые во взаимоувязанной сети связи Российской Федерации, подлежат обязательной проверке (сертификации) на соответствие установленным стандартам, иным нормам и техническим требованиям. Сертификации также могут подлежать услуги связи, предоставляемые на сети связи общего пользования. Постановление Правительства РФ от 1 февраля 2000 г. N 88 "Об утверждении Основных положений государственной политики в области распределения, использования и защиты орбитально-частотного ресурса Российской Федерации и Положения о государственном регулировании допуска и использования иностранных систем спутниковой связи и вещания в информационном (телекоммуникационном) пространстве Российской Федерации"

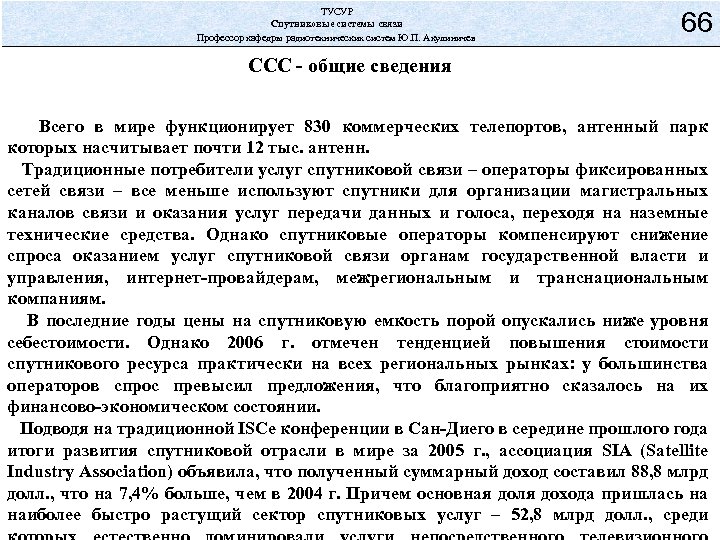

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 66 ССС - общие сведения Всего в мире функционирует 830 коммерческих телепортов, антенный парк которых насчитывает почти 12 тыс. антенн. Традиционные потребители услуг спутниковой связи – операторы фиксированных сетей связи – все меньше используют спутники для организации магистральных каналов связи и оказания услуг передачи данных и голоса, переходя на наземные технические средства. Однако спутниковые операторы компенсируют снижение спроса оказанием услуг спутниковой связи органам государственной власти и управления, интернет-провайдерам, межрегиональным и транснациональным компаниям. В последние годы цены на спутниковую емкость порой опускались ниже уровня себестоимости. Однако 2006 г. отмечен тенденцией повышения стоимости спутникового ресурса практически на всех региональных рынках: у большинства операторов спрос превысил предложения, что благоприятно сказалось на их финансово-экономическом состоянии. Подводя на традиционной ISCe конференции в Сан-Диего в середине прошлого года итоги развития спутниковой отрасли в мире за 2005 г. , ассоциация SIA (Satellite Industry Association) объявила, что полученный суммарный доход составил 88, 8 млрд долл. , что на 7, 4% больше, чем в 2004 г. Причем основная доля дохода пришлась на наиболее быстро растущий сектор спутниковых услуг – 52, 8 млрд долл. , среди

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 67 ССС - общие сведения Особенность нынешнего этапа развития мирового рынка – ускорение роста спроса на спутниковую емкость после наблюдавшегося в начале 2000 -х годов периода снижения и застоя. Еще одной особенностью мирового рынка являются продолжающаяся консолидация спутниковых операторов, и сосредоточение более половины мировых спутниковых активов в двух крупных группах – Intelsat/Panamsat и SES Global/New Skies Satellites. VSAT-технологии в мире на подъеме. По прогнозам Northern Sky Research (NSR), рынок спутниковой связи вырастет с 6, 7 млрд долл. в 2005 г. до 8, 4 млрд в 2011 г. В ближайшие годы основными движущими силами на рынке останутся телерадиовещание, а также развитие сетей VSAT и мультимедийных услуг. После кризиса 2001 г. , когда доходы владельцев бортовой емкости в мире сократились более чем на четверть, а свыше трети совокупной емкости не было востребовано вовсе, рынок фиксированной спутниковой связи показывает стабильный рост. При этом доля доходов рынка от предоставления услуг традиционной телефонии постоянно уменьшается, а от услуг ТВ-вещания и широкополосного доступа увеличивается. Эта тенденция присуща как мировому, так и российскому рынку. Она сохранится и в ближайшем будущем.

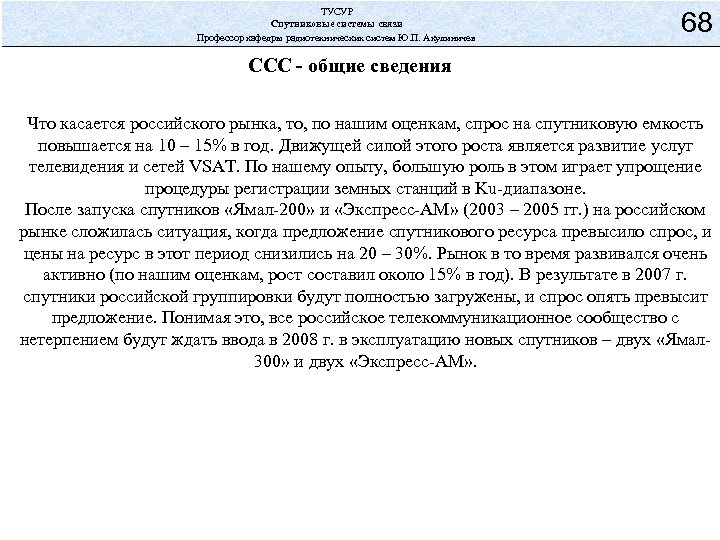

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 68 ССС - общие сведения Что касается российского рынка, то, по нашим оценкам, спрос на спутниковую емкость повышается на 10 – 15% в год. Движущей силой этого роста является развитие услуг телевидения и сетей VSAT. По нашему опыту, большую роль в этом играет упрощение процедуры регистрации земных станций в Ku-диапазоне. После запуска спутников «Ямал-200» и «Экспресс-АМ» (2003 – 2005 гг. ) на российском рынке сложилась ситуация, когда предложение спутникового ресурса превысило спрос, и цены на ресурс в этот период снизились на 20 – 30%. Рынок в то время развивался очень активно (по нашим оценкам, рост составил около 15% в год). В результате в 2007 г. спутники российской группировки будут полностью загружены, и спрос опять превысит предложение. Понимая это, все российское телекоммуникационное сообщество с нетерпением будут ждать ввода в 2008 г. в эксплуатацию новых спутников – двух «Ямал 300» и двух «Экспресс-АМ» .
