Спутниковые системы связи Часть 3 Профессор кафедры радиотехнических систем, д. т. н. Юрий Павлович Акулиничев

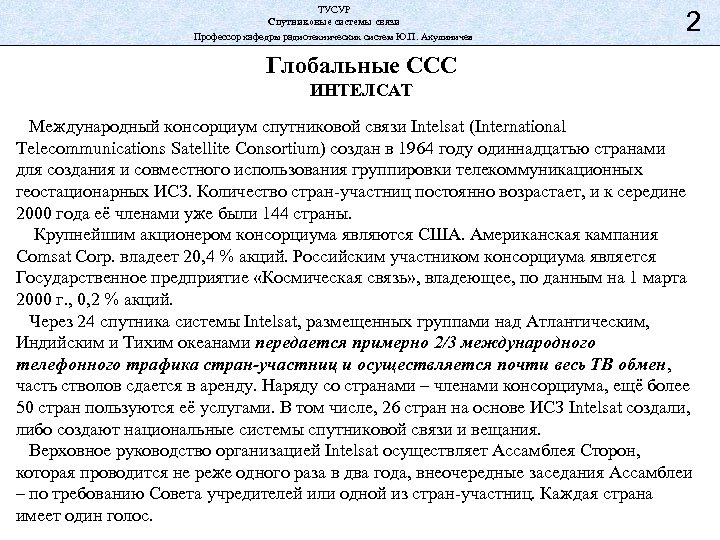

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 2 Глобальные ССС ИНТЕЛСАТ Международный консорциум спутниковой связи Intelsat (International Telecommunications Satellite Consortium) создан в 1964 году одиннадцатью странами для создания и совместного использования группировки телекоммуникационных геостационарных ИСЗ. Количество стран-участниц постоянно возрастает, и к середине 2000 года её членами уже были 144 страны. Крупнейшим акционером консорциума являются США. Американская кампания Comsat Corp. владеет 20, 4 % акций. Российским участником консорциума является Государственное предприятие «Космическая связь» , владеющее, по данным на 1 марта 2000 г. , 0, 2 % акций. Через 24 спутника системы Intelsat, размещенных группами над Атлантическим, Индийским и Тихим океанами передается примерно 2/3 международного телефонного трафика стран-участниц и осуществляется почти весь ТВ обмен, часть стволов сдается в аренду. Наряду со странами – членами консорциума, ещё более 50 стран пользуются её услугами. В том числе, 26 стран на основе ИСЗ Intelsat создали, либо создают национальные системы спутниковой связи и вещания. Верховное руководство организацией Intelsat осуществляет Ассамблея Сторон, которая проводится не реже одного раза в два года, внеочередные заседания Ассамблеи – по требованию Совета учредителей или одной из стран-участниц. Каждая страна имеет один голос.

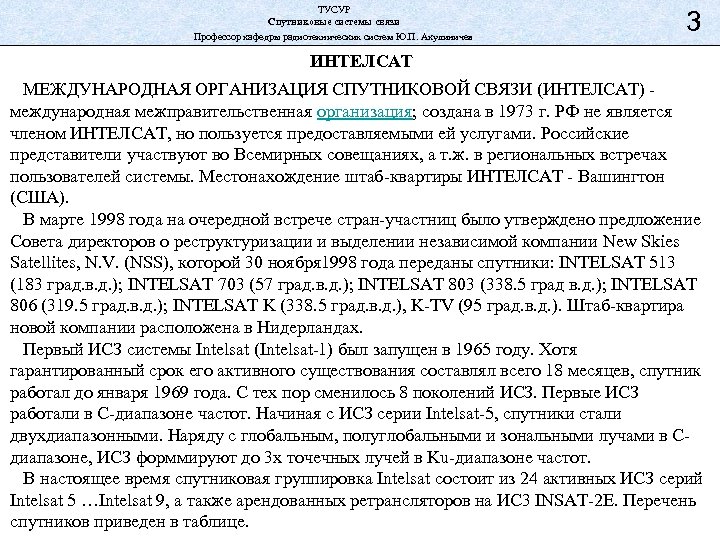

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 3 ИНТЕЛСАТ МЕЖДУНАРОДНАЯ ОРГАНИЗАЦИЯ СПУТНИКОВОЙ СВЯЗИ (ИНТЕЛСАТ) - международная межправительственная организация; создана в 1973 г. РФ не является членом ИНТЕЛСАТ, но пользуется предоставляемыми ей услугами. Российские представители участвуют во Всемирных совещаниях, а т. ж. в региональных встречах пользователей системы. Местонахождение штаб-квартиры ИНТЕЛСАТ - Вашингтон (США). В марте 1998 года на очередной встрече стран-участниц было утверждено предложение Совета директоров о реструктуризации и выделении независимой компании New Skies Satellites, N. V. (NSS), которой 30 ноября 1998 года переданы спутники: INTELSAT 513 (183 град. в. д. ); INTELSAT 703 (57 град. в. д. ); INTELSAT 803 (338. 5 град в. д. ); INTELSAT 806 (319. 5 град. в. д. ); INTELSAT K (338. 5 град. в. д. ), K-TV (95 град. в. д. ). Штаб-квартира новой компании расположена в Нидерландах. Первый ИСЗ системы Intelsat (Intelsat-1) был запущен в 1965 году. Хотя гарантированный срок его активного существования составлял всего 18 месяцев, спутник работал до января 1969 года. С тех пор сменилось 8 поколений ИСЗ. Первые ИСЗ работали в С-диапазоне частот. Начиная с ИСЗ серии Intelsat-5, спутники стали двухдиапазонными. Наряду с глобальным, полуглобальными и зональными лучами в Сдиапазоне, ИСЗ форммируют до 3 х точечных лучей в Ku-диапазоне частот. В настоящее время спутниковая группировка Intelsat состоит из 24 активных ИСЗ серий Intelsat 5 …Intelsat 9, а также арендованных ретрансляторов на ИС 3 INSAT-2 E. Перечень спутников приведен в таблице.

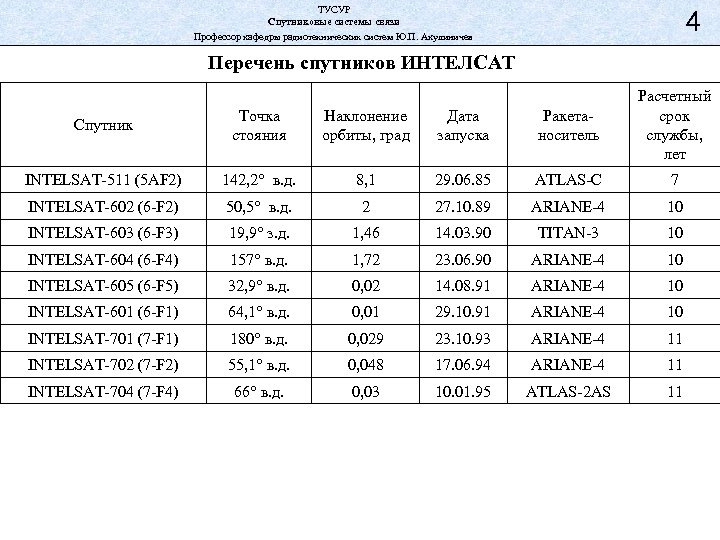

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 4 Перечень спутников ИНТЕЛСАТ Спутник Точка стояния Наклонение орбиты, град Дата запуска Ракетаноситель Расчетный срок службы, лет INTELSAT-511 (5 AF 2) 142, 2° в. д. 8, 1 29. 06. 85 ATLAS-C 7 INTELSAT-602 (6 -F 2) 50, 5° в. д. 2 27. 10. 89 ARIANE-4 10 INTELSAT-603 (6 -F 3) 19, 9° з. д. 1, 46 14. 03. 90 TITAN-3 10 INTELSAT-604 (6 -F 4) 157° в. д. 1, 72 23. 06. 90 ARIANE-4 10 INTELSAT-605 (6 -F 5) 32, 9° в. д. 0, 02 14. 08. 91 ARIANE-4 10 INTELSAT-601 (6 -F 1) 64, 1° в. д. 0, 01 29. 10. 91 ARIANE-4 10 INTELSAT-701 (7 -F 1) 180° в. д. 0, 029 23. 10. 93 ARIANE-4 11 INTELSAT-702 (7 -F 2) 55, 1° в. д. 0, 048 17. 06. 94 ARIANE-4 11 INTELSAT-704 (7 -F 4) 66° в. д. 0, 03 10. 01. 95 ATLAS-2 AS 11

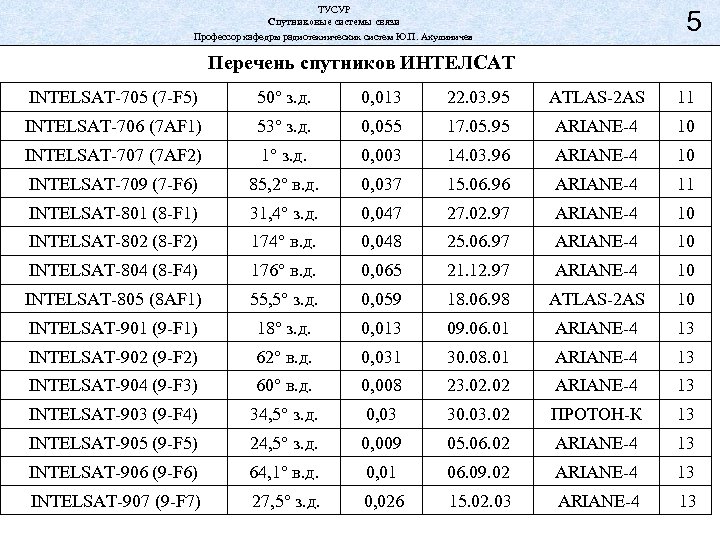

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 5 Перечень спутников ИНТЕЛСАТ INTELSAT-705 (7 -F 5) 50° з. д. 0, 013 22. 03. 95 ATLAS-2 AS 11 INTELSAT-706 (7 AF 1) 53° з. д. 0, 055 17. 05. 95 ARIANE-4 10 INTELSAT-707 (7 AF 2) 1° з. д. 0, 003 14. 03. 96 ARIANE-4 10 INTELSAT-709 (7 -F 6) 85, 2° в. д. 0, 037 15. 06. 96 ARIANE-4 11 INTELSAT-801 (8 -F 1) 31, 4° з. д. 0, 047 27. 02. 97 ARIANE-4 10 INTELSAT-802 (8 -F 2) 174° в. д. 0, 048 25. 06. 97 ARIANE-4 10 INTELSAT-804 (8 -F 4) 176° в. д. 0, 065 21. 12. 97 ARIANE-4 10 INTELSAT-805 (8 AF 1) 55, 5° з. д. 0, 059 18. 06. 98 ATLAS-2 AS 10 INTELSAT-901 (9 -F 1) 18° з. д. 0, 013 09. 06. 01 ARIANE-4 13 INTELSAT-902 (9 -F 2) 62° в. д. 0, 031 30. 08. 01 ARIANE-4 13 INTELSAT-904 (9 -F 3) 60° в. д. 0, 008 23. 02 ARIANE-4 13 INTELSAT-903 (9 -F 4) 34, 5° з. д. 0, 03 30. 03. 02 ПРОТОН-К 13 INTELSAT-905 (9 -F 5) 24, 5° з. д. 0, 009 05. 06. 02 ARIANE-4 13 INTELSAT-906 (9 -F 6) 64, 1° в. д. 0, 01 06. 09. 02 ARIANE-4 13 INTELSAT-907 (9 -F 7) 27, 5° з. д. 0, 026 15. 02. 03 ARIANE-4 13

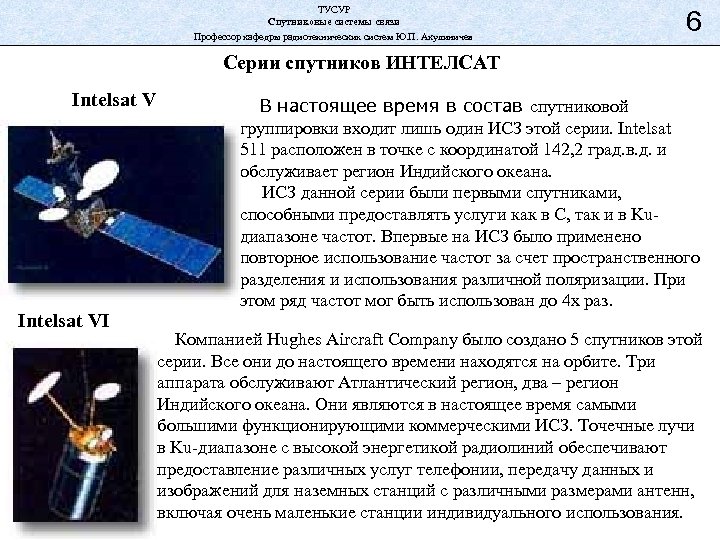

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 6 Серии спутников ИНТЕЛСАТ Intelsat VI В настоящее время в состав спутниковой группировки входит лишь один ИСЗ этой серии. Intelsat 511 расположен в точке с координатой 142, 2 град. в. д. и обслуживает регион Индийского океана. ИСЗ данной серии были первыми спутниками, способными предоставлять услуги как в С, так и в Kuдиапазоне частот. Впервые на ИСЗ было применено повторное использование частот за счет пространственного разделения и использования различной поляризации. При этом ряд частот мог быть использован до 4 х раз. Компанией Hughes Aircraft Company было создано 5 спутников этой серии. Все они до настоящего времени находятся на орбите. Три аппарата обслуживают Атлантический регион, два – регион Индийского океана. Они являются в настоящее время самыми большими функционирующими коммерческими ИСЗ. Точечные лучи в Ku-диапазоне с высокой энергетикой радиолиний обеспечивают предоставление различных услуг телефонии, передачу данных и изображений для наземных станций с различными размерами антенн, включая очень маленькие станции индивидуального использования.

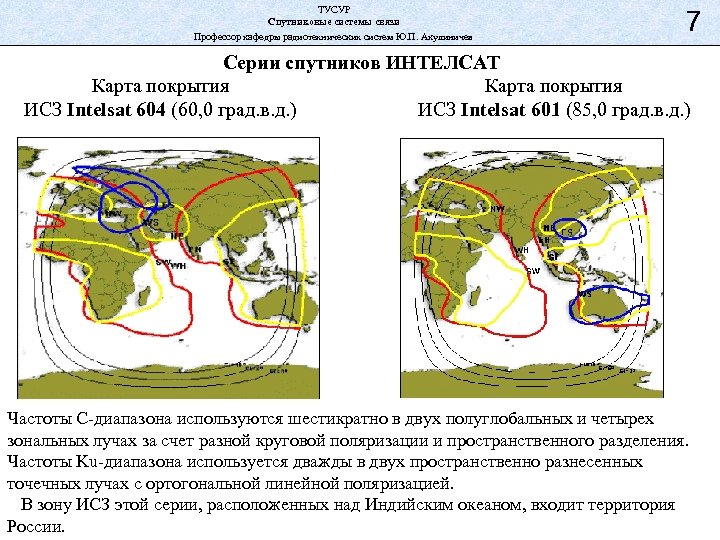

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 7 Серии спутников ИНТЕЛСАТ Карта покрытия ИСЗ Intelsat 604 (60, 0 град. в. д. ) ИСЗ Intelsat 601 (85, 0 град. в. д. ) Частоты С-диапазона используются шестикратно в двух полуглобальных и четырех зональных лучах за счет разной круговой поляризации и пространственного разделения. Частоты Ku-диапазона используется дважды в двух пространственно разнесенных точечных лучах с ортогональной линейной поляризацией. В зону ИСЗ этой серии, расположенных над Индийским океаном, входит территория России.

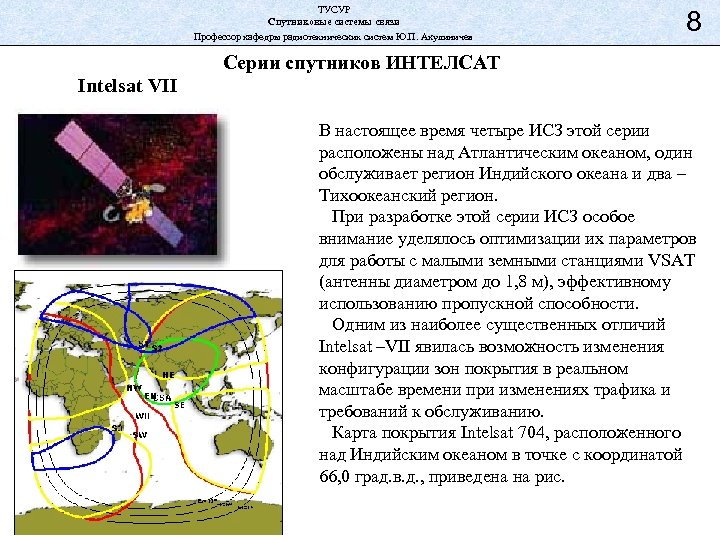

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 8 Серии спутников ИНТЕЛСАТ Intelsat VII В настоящее время четыре ИСЗ этой серии расположены над Атлантическим океаном, один обслуживает регион Индийского океана и два – Тихоокеанский регион. При разработке этой серии ИСЗ особое внимание уделялось оптимизации их параметров для работы с малыми земными станциями VSAT (антенны диаметром до 1, 8 м), эффективному использованию пропускной способности. Одним из наиболее существенных отличий Intelsat –VII явилась возможность изменения конфигурации зон покрытия в реальном масштабе времени при изменениях трафика и требований к обслуживанию. Карта покрытия Intelsat 704, расположенного над Индийским океаном в точке с координатой 66, 0 град. в. д. , приведена на рис.

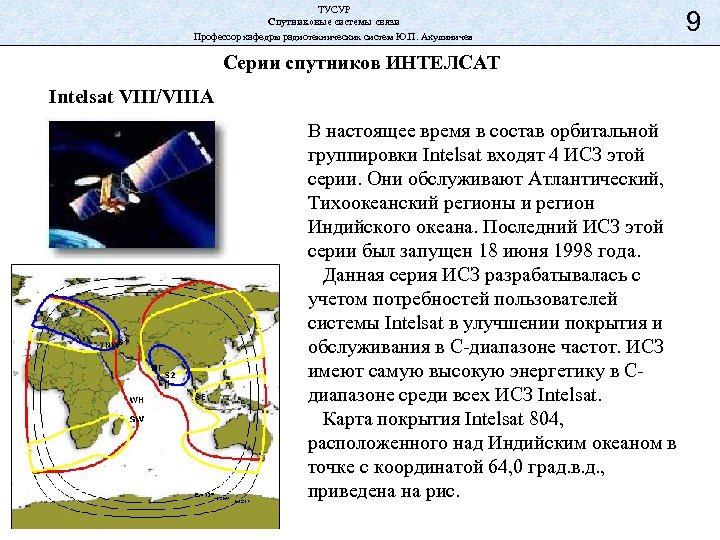

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Серии спутников ИНТЕЛСАТ Intelsat VIII/VIIIA В настоящее время в состав орбитальной группировки Intelsat входят 4 ИСЗ этой серии. Они обслуживают Атлантический, Тихоокеанский регионы и регион Индийского океана. Последний ИСЗ этой серии был запущен 18 июня 1998 года. Данная серия ИСЗ разрабатывалась с учетом потребностей пользователей системы Intelsat в улучшении покрытия и обслуживания в С-диапазоне частот. ИСЗ имеют самую высокую энергетику в Сдиапазоне среди всех ИСЗ Intelsat. Карта покрытия Intelsat 804, расположенного над Индийским океаном в точке с координатой 64, 0 град. в. д. , приведена на рис. 9

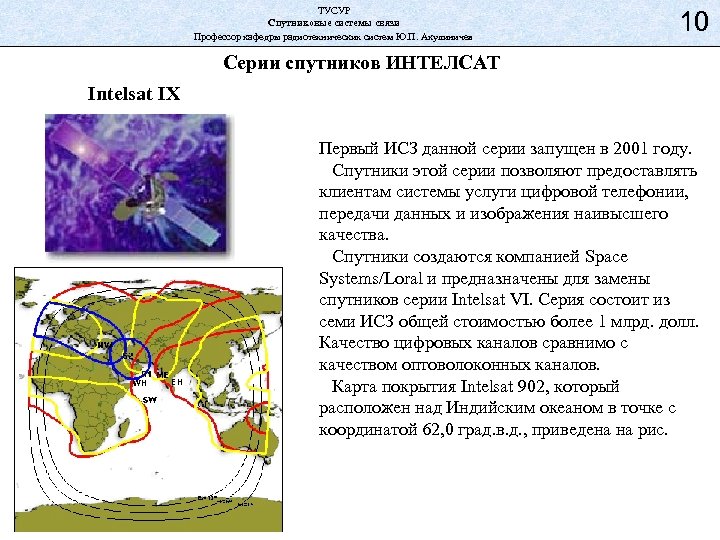

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 10 Серии спутников ИНТЕЛСАТ Intelsat IX Первый ИСЗ данной серии запущен в 2001 году. Спутники этой серии позволяют предоставлять клиентам системы услуги цифровой телефонии, передачи данных и изображения наивысшего качества. Спутники создаются компанией Space Systems/Loral и предназначены для замены спутников серии Intelsat VI. Серия состоит из семи ИСЗ общей стоимостью более 1 млрд. долл. Качество цифровых каналов сравнимо с качеством оптоволоконных каналов. Карта покрытия Intelsat 902, который расположен над Индийским океаном в точке с координатой 62, 0 град. в. д. , приведена на рис.

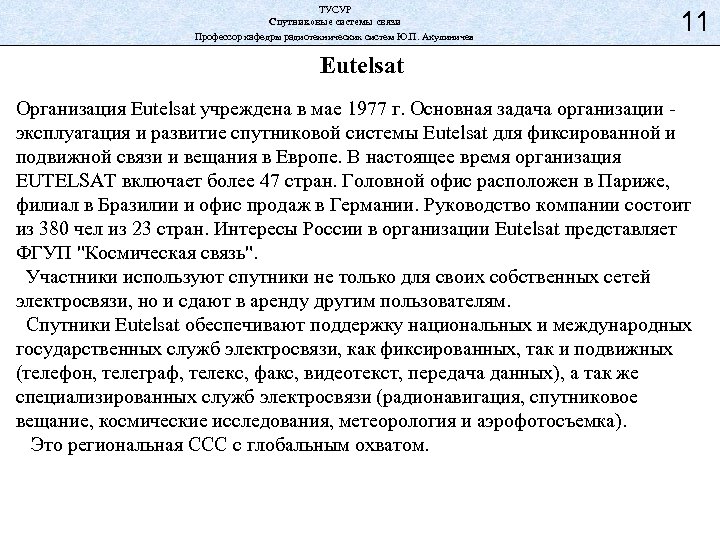

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 11 Eutelsat Организация Eutelsat учреждена в мае 1977 г. Основная задача организации - эксплуатация и развитие спутниковой системы Eutelsat для фиксированной и подвижной связи и вещания в Европе. В настоящее время организация EUTELSAT включает более 47 стран. Головной офис расположен в Париже, филиал в Бразилии и офис продаж в Германии. Руководство компании состоит из 380 чел из 23 стран. Интересы России в организации Eutelsat представляет ФГУП "Космическая связь". Участники используют спутники не только для своих собственных сетей электросвязи, но и сдают в аренду другим пользователям. Спутники Eutelsat обеспечивают поддержку национальных и международных государственных служб электросвязи, как фиксированных, так и подвижных (телефон, телеграф, телекс, факс, видеотекст, передача данных), а так же специализированных служб электросвязи (радионавигация, спутниковое вещание, космические исследования, метеорология и аэрофотосъемка). Это региональная ССС с глобальным охватом.

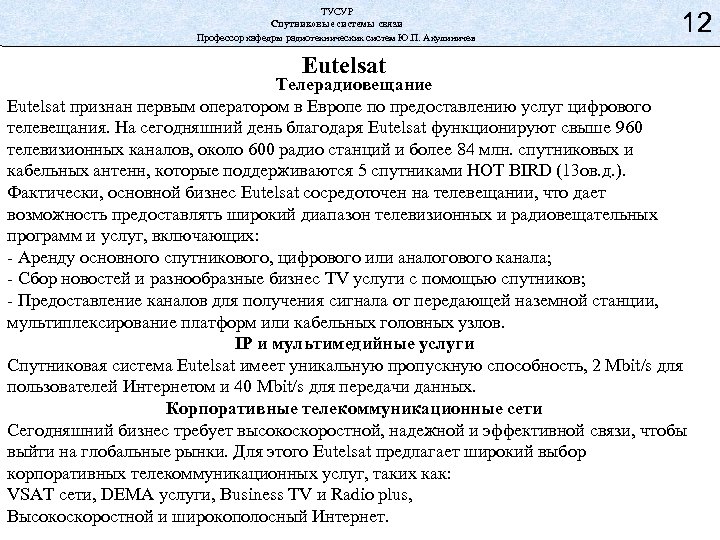

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Eutelsat 8 12 Телерадиовещание Eutelsat признан первым оператором в Европе по предоставлению услуг цифрового телевещания. На сегодняшний день благодаря Eutelsat функционируют свыше 960 телевизионных каналов, около 600 радио станций и более 84 млн. спутниковых и кабельных антенн, которые поддерживаются 5 спутниками HOT BIRD (13 ов. д. ). Фактически, основной бизнес Eutelsat сосредоточен на телевещании, что дает возможность предоставлять широкий диапазон телевизионных и радиовещательных программ и услуг, включающих: - Аренду основного спутникового, цифрового или аналогового канала; - Сбор новостей и разнообразные бизнес TV услуги с помощью спутников; - Предоставление каналов для получения сигнала от передающей наземной станции, мультиплексирование платформ или кабельных головных узлов. IP и мультимедийные услуги Спутниковая система Eutelsat имеет уникальную пропускную способность, 2 Мbit/s для пользователей Интернетом и 40 Мbit/s для передачи данных. Корпоративные телекоммуникационные сети Сегодняшний бизнес требует высокоскоростной, надежной и эффективной связи, чтобы выйти на глобальные рынки. Для этого Eutelsat предлагает широкий выбор корпоративных телекоммуникационных услуг, таких как: VSAT сети, DEMA услуги, Business TV и Radio plus, Высокоскоростной и широкополосный Интернет.

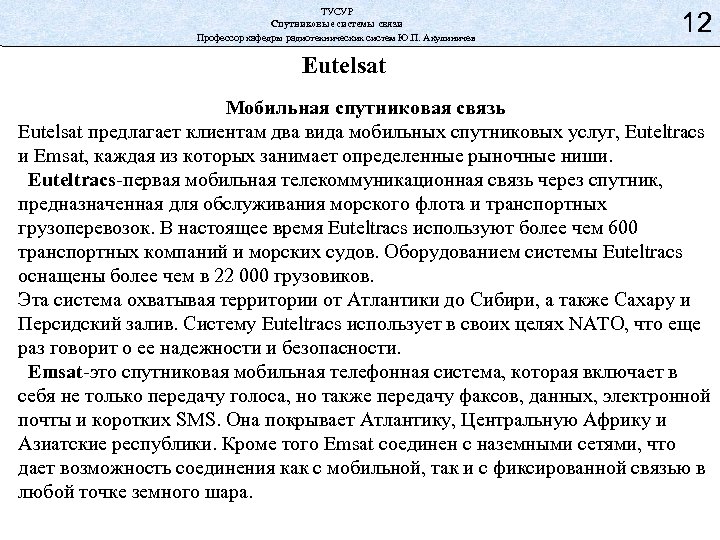

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 8 12 Eutelsat Мобильная спутниковая связь Eutelsat предлагает клиентам два вида мобильных спутниковых услуг, Euteltracs и Emsat, каждая из которых занимает определенные рыночные ниши. Euteltracs-первая мобильная телекоммуникационная связь через спутник, предназначенная для обслуживания морского флота и транспортных грузоперевозок. В настоящее время Euteltracs используют более чем 600 транспортных компаний и морских судов. Оборудованием системы Euteltracs оснащены более чем в 22 000 грузовиков. Эта система охватывая территории от Атлантики до Сибири, а также Сахару и Персидский залив. Систему Euteltracs использует в своих целях NATO, что еще раз говорит о ее надежности и безопасности. Emsat-это спутниковая мобильная телефонная система, которая включает в себя не только передачу голоса, но также передачу факсов, данных, электронной почты и коротких SMS. Она покрывает Атлантику, Центральную Африку и Азиатские республики. Кроме того Emsat соединен с наземными сетями, что дает возможность соединения как с мобильной, так и с фиксированной связью в любой точке земного шара.

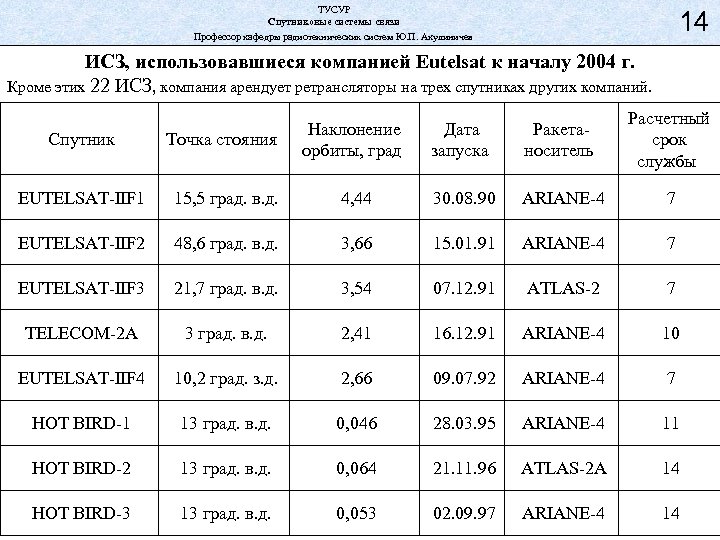

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 14 ИСЗ, использовавшиеся компанией Eutelsat к началу 2004 г. Кроме этих 22 ИСЗ, компания арендует ретрансляторы на трех спутниках других компаний. Дата запуска Ракетаноситель Расчетный срок службы Спутник Точка стояния Наклонение орбиты, град EUTELSAT-IIF 1 15, 5 град. в. д. 4, 44 30. 08. 90 ARIANE-4 7 EUTELSAT-IIF 2 48, 6 град. в. д. 3, 66 15. 01. 91 ARIANE-4 7 EUTELSAT-IIF 3 21, 7 град. в. д. 3, 54 07. 12. 91 ATLAS-2 7 TELECOM-2 A 3 град. в. д. 2, 41 16. 12. 91 ARIANE-4 10 EUTELSAT-IIF 4 10, 2 град. з. д. 2, 66 09. 07. 92 ARIANE-4 7 HOT BIRD-1 13 град. в. д. 0, 046 28. 03. 95 ARIANE-4 11 HOT BIRD-2 13 град. в. д. 0, 064 21. 11. 96 ATLAS-2 A 14 HOT BIRD-3 13 град. в. д. 0, 053 02. 09. 97 ARIANE-4 14

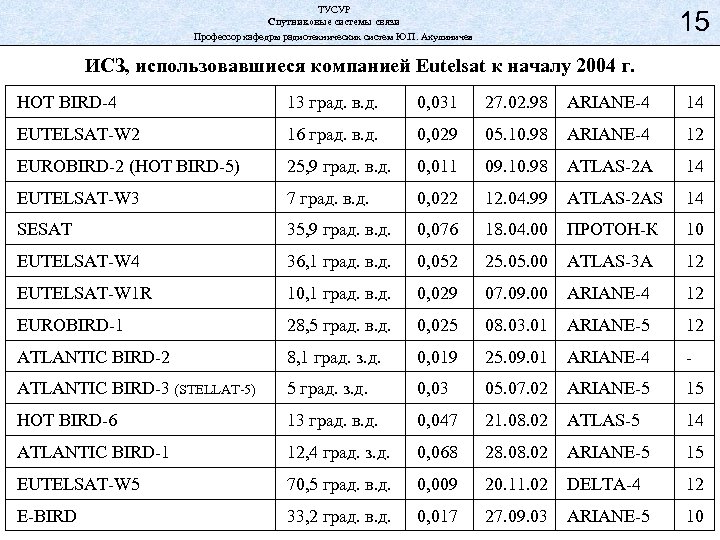

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 15 ИСЗ, использовавшиеся компанией Eutelsat к началу 2004 г. HOT BIRD-4 13 град. в. д. 0, 031 27. 02. 98 ARIANE-4 14 EUTELSAT-W 2 16 град. в. д. 0, 029 05. 10. 98 ARIANE-4 12 EUROBIRD-2 (HOT BIRD-5) 25, 9 град. в. д. 0, 011 09. 10. 98 ATLAS-2 A 14 EUTELSAT-W 3 7 град. в. д. 0, 022 12. 04. 99 ATLAS-2 AS 14 SESAT 35, 9 град. в. д. 0, 076 18. 04. 00 ПРОТОН-К 10 EUTELSAT-W 4 36, 1 град. в. д. 0, 052 25. 00 ATLAS-3 A 12 EUTELSAT-W 1 R 10, 1 град. в. д. 0, 029 07. 09. 00 ARIANE-4 12 EUROBIRD-1 28, 5 град. в. д. 0, 025 08. 03. 01 ARIANE-5 12 ATLANTIC BIRD-2 8, 1 град. з. д. 0, 019 25. 09. 01 ARIANE-4 - ATLANTIC BIRD-3 (STELLAT-5) 5 град. з. д. 0, 03 05. 07. 02 ARIANE-5 15 HOT BIRD-6 13 град. в. д. 0, 047 21. 08. 02 ATLAS-5 14 ATLANTIC BIRD-1 12, 4 град. з. д. 0, 068 28. 02 ARIANE-5 15 EUTELSAT-W 5 70, 5 град. в. д. 0, 009 20. 11. 02 DELTA-4 12 E-BIRD 33, 2 град. в. д. 0, 017 27. 09. 03 ARIANE-5 10

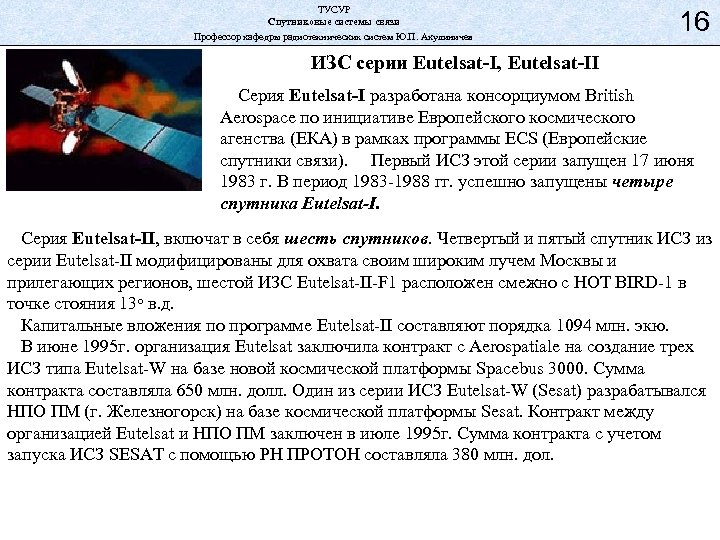

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 16 ИЗС серии Eutelsat-I, Eutelsat-II Серия Eutelsat-I разработана консорциумом British Aerospace по инициативе Европейского космического агенства (ЕКА) в рамках программы ЕСS (Европейские спутники связи). Первый ИСЗ этой серии запущен 17 июня 1983 г. В период 1983 -1988 гг. успешно запущены четыре спутника Eutelsat-I. Серия Eutelsat-II, включат в себя шесть спутников. Четвертый и пятый спутник ИСЗ из серии Eutelsat-II модифицированы для охвата своим широким лучем Москвы и прилегающих регионов, шестой ИЗС Eutelsat-II-F 1 расположен смежно с HOT BIRD-1 в точке стояния 13 о в. д. Капитальные вложения по программе Eutelsat-II составляют порядка 1094 млн. экю. В июне 1995 г. организация Eutelsat заключила контракт с Aerospatiale на создание трех ИСЗ типа Eutelsat-W на базе новой космической платформы Spacebus 3000. Cумма контракта составляла 650 млн. долл. Один из серии ИСЗ Eutelsat-W (Sesat) разрабатывался НПО ПМ (г. Железногорск) на базе космической платформы Sesat. Контракт между организацией Eutelsat и НПО ПМ заключен в июле 1995 г. Сумма контракта с учетом запуска ИСЗ SESAT c помощью РН ПРОТОН составляла 380 млн. дол.

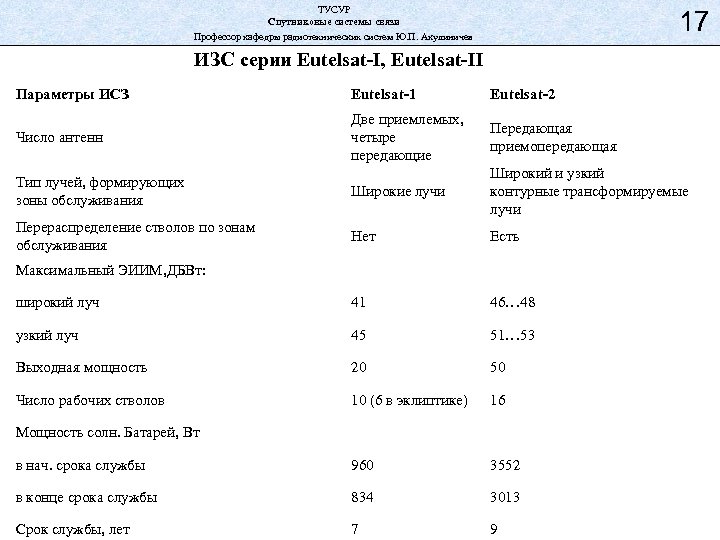

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 17 ИЗС серии Eutelsat-I, Eutelsat-II Параметры ИСЗ Еutelsat-1 Eutelsat-2 Число антенн Две приемлемых, четыре передающие Передающая приемопередающая Тип лучей, формирующих зоны обслуживания Широкие лучи Широкий и узкий контурные трансформируемые лучи Перераспределение стволов по зонам обслуживания Нет Есть Максимальный ЭИИМ, ДБВт: широкий луч 41 46… 48 узкий луч 45 51… 53 Выходная мощность 20 50 Число рабочих стволов 10 (6 в эклиптике) 16 Мощность солн. Батарей, Вт в нач. срока службы 960 3552 в конце срока службы 834 3013 Срок службы, лет 7 9

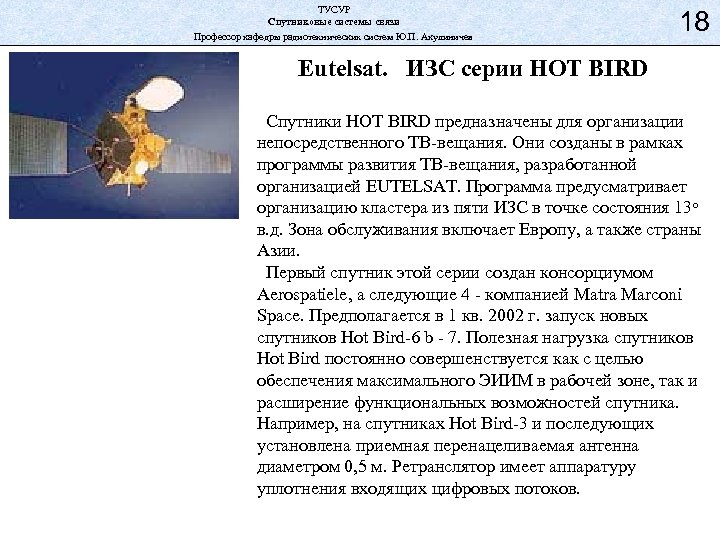

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 18 Eutelsat. ИЗС серии HOT BIRD Спутники HOT BIRD предназначены для организации непосредственного ТВ-вещания. Они созданы в рамках программы развития ТВ-вещания, разработанной организацией EUTELSAT. Программа предусматривает организацию кластера из пяти ИЗС в точке состояния 13 о в. д. Зона обслуживания включает Европу, а также страны Азии. Первый спутник этой серии создан консорциумом Aerospatiele, а следующие 4 - компанией Matra Marconi Space. Предполагается в 1 кв. 2002 г. запуск новых спутников Hot Bird-6 b - 7. Полезная нагрузка спутников Hot Bird постоянно совершенствуется как с целью обеспечения максимального ЭИИМ в рабочей зоне, так и расширение функциональных возможностей спутника. Например, на спутниках Hot Bird-3 и последующих установлена приемная перенацеливаемая антенна диаметром 0, 5 м. Ретранслятор имеет аппаратуру уплотнения входящих цифровых потоков.

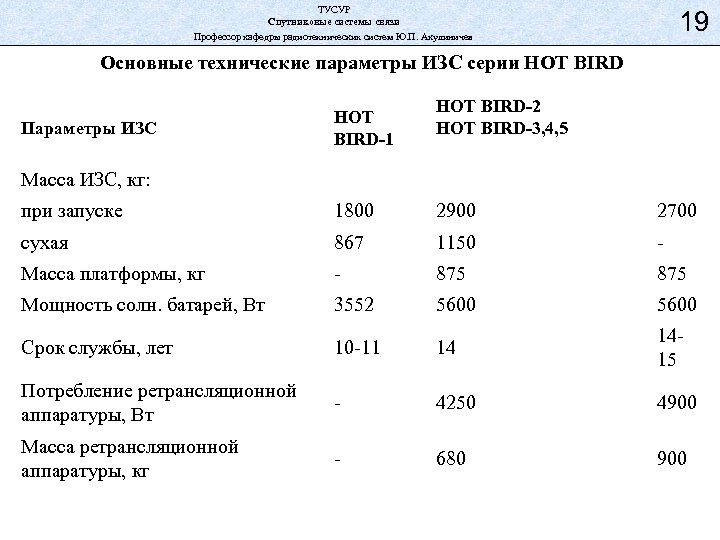

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 19 Основные технические параметры ИЗС серии НОТ BIRD-2 НОТ BIRD-3, 4, 5 Параметры ИЗС НОТ BIRD-1 Масса ИЗС, кг: при запуске 1800 2900 2700 сухая 867 1150 - Масса платформы, кг - 875 Мощность солн. батарей, Вт 3552 5600 Срок службы, лет 10 -11 14 1415 Потребление ретрансляционной аппаратуры, Вт - 4250 4900 Масса ретрансляционной аппаратуры, кг - 680 900

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 20 ИЗС серии EUTELSAT-W Спутники серии EUTELSAT-W предназначены для плановой замены действующих ИЗС серии EUTELSAT-II расположенных в позициях 7 о, 10 о, 16 о в. д. и расширения их действия в восточном направлении. Для этого предназначен четвертый ИЗС серии EUTELSAT-W, который выведен в точку состояния 30 о в. д. Эти спутники созданы компанией Aerospatiale. Они обеспечивают расширение услуг связи и ТВ-вещания в Европе, Средиземноморском регионе, Центральной Азии и Африке. Существенно расширена зона действия EUTELSAT на территории России.

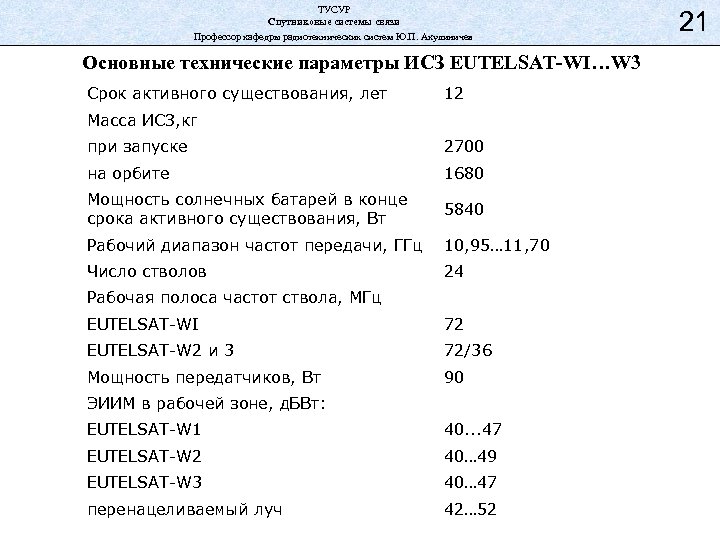

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Основные технические параметры ИСЗ EUTELSAT-WI…W 3 Срок активного существования, лет 12 Масса ИСЗ, кг при запуске 2700 на орбите 1680 Мощность солнечных батарей в конце срока активного существования, Вт 5840 Рабочий диапазон частот передачи, ГГц 10, 95… 11, 70 Число стволов 24 Рабочая полоса частот ствола, МГц EUTELSAT-WI 72 EUTELSAT-W 2 и 3 72/36 Мощность передатчиков, Вт 90 ЭИИМ в рабочей зоне, д. БВт: EUTELSAT-W 1 40. . . 47 EUTELSAT-W 2 40… 49 EUTELSAT-W 3 40… 47 перенацеливаемый луч 42… 52 21

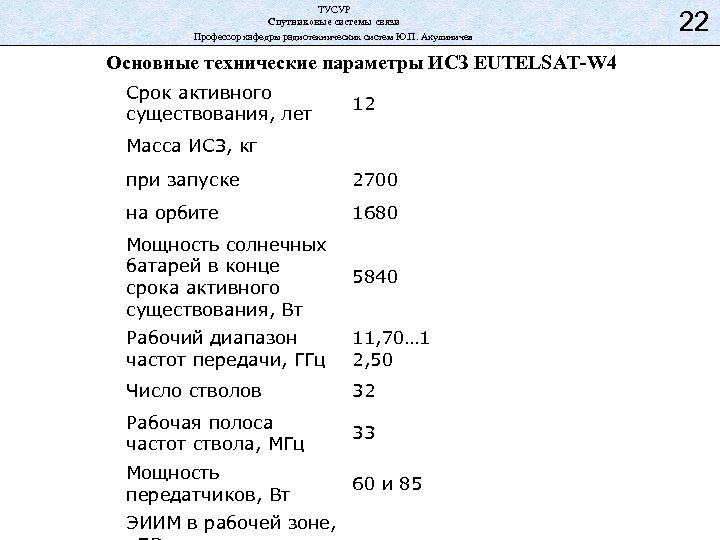

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев Основные технические параметры ИСЗ EUTELSAT-W 4 Срок активного существования, лет 12 Масса ИСЗ, кг при запуске 2700 на орбите 1680 Мощность солнечных батарей в конце срока активного существования, Вт 5840 Рабочий диапазон частот передачи, ГГц 11, 70… 1 2, 50 Число стволов 32 Рабочая полоса частот ствола, МГц 33 Мощность передатчиков, Вт 60 и 85 ЭИИМ в рабочей зоне, 22

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 23 Eutelsat Центральные станции контроля и управления космической группировкой расположены во Франции. Одна из вспомогательных станций мониторинга расположена в г. Дубна (Московская обл. ). Станции подачи ТВ-сигналов и центральные станции коммерческого применения стандартизированы. В последние годы активно развиваются сети VSAT. Космический сегмент для организации VSAT-сетей: 12. 5 o , 8 о з. д. , 7 о , 16 о и 36 о в. д. Для создания VSAT-сетей организация Eutelsat привлекает европейские компании (всего более 34), в том числе Satcom-Tel в России. Как правило, используется оборудование VSAT-станций семейства D-SAT. Станции D-SAT оптимизированы под конкретные задачи пользователя и применяемые протоколы. Например, станции D-SAT 2000 АТМ ориентированы на сопряжение с сетями АТМ (спутник Eutelsat-W 3, 7 o в. д. ) на скорости до 2 Мбит/с. В то же время предлагаются и более дешевые станции D-SAN 160 (диаметр антенны 1, 2 м), обеспечивающие организацию каналов на скорости до 160 Мбит/с.

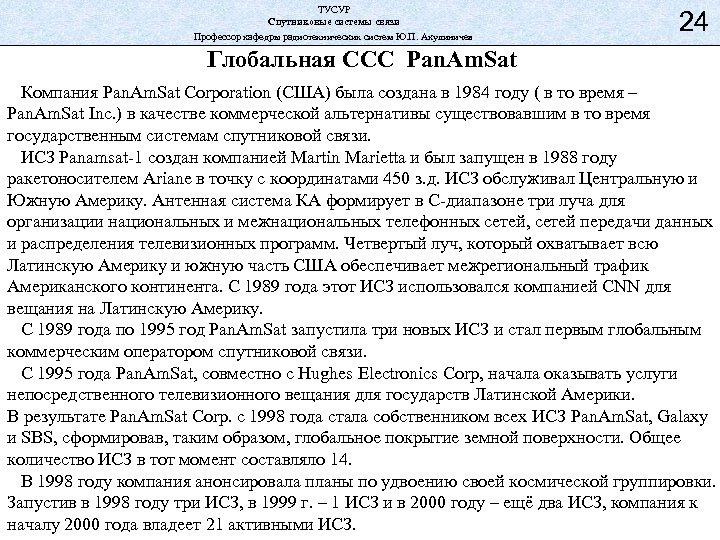

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 24 Глобальная ССС Pan. Am. Sat Компания Pan. Am. Sat Corporation (США) была создана в 1984 году ( в то время – Pan. Am. Sat Inc. ) в качестве коммерческой альтернативы существовавшим в то время государственным системам спутниковой связи. ИСЗ Panamsat-1 создан компанией Martin Marietta и был запущен в 1988 году ракетоносителем Ariane в точку с координатами 450 з. д. ИСЗ обслуживал Центральную и Южную Америку. Антенная система КА формирует в С-диапазоне три луча для организации национальных и межнациональных телефонных сетей, сетей передачи данных и распределения телевизионных программ. Четвертый луч, который охватывает всю Латинскую Америку и южную часть США обеспечивает межрегиональный трафик Американского континента. С 1989 года этот ИСЗ использовался компанией CNN для вещания на Латинскую Америку. С 1989 года по 1995 год Pan. Am. Sat запустила три новых ИСЗ и стал первым глобальным коммерческим оператором спутниковой связи. С 1995 года Pan. Am. Sat, совместно с Hughes Electronics Corp, начала оказывать услуги непосредственного телевизионного вещания для государств Латинской Америки. В результате Pan. Am. Sat Corp. с 1998 года стала собственником всех ИСЗ Pan. Am. Sat, Galaxy и SBS, сформировав, таким образом, глобальное покрытие земной поверхности. Общее количество ИСЗ в тот момент составляло 14. В 1998 году компания анонсировала планы по удвоению своей космической группировки. Запустив в 1998 году три ИСЗ, в 1999 г. – 1 ИСЗ и в 2000 году – ещё два ИСЗ, компания к началу 2000 года владеет 21 активными ИСЗ.

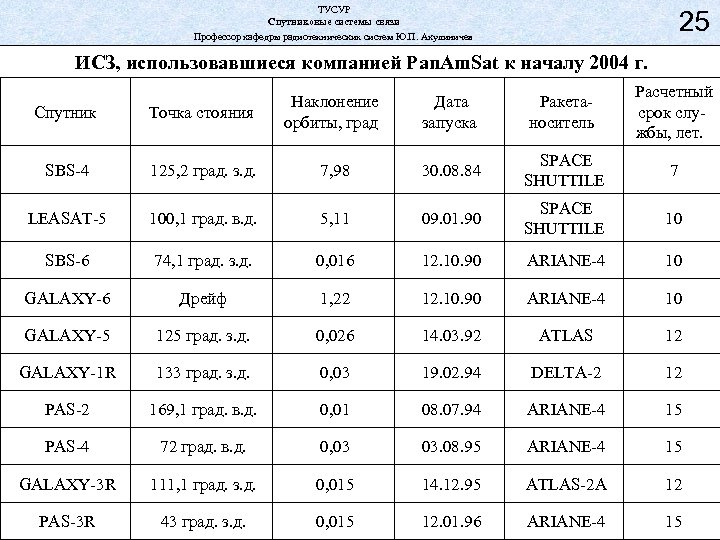

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 25 ИСЗ, использовавшиеся компанией Pan. Am. Sat к началу 2004 г. Дата запуска Ракетаноситель Расчетный срок службы, лет. Спутник Точка стояния Наклонение орбиты, град SBS-4 125, 2 град. з. д. 7, 98 30. 08. 84 SPACE SHUTTILE 7 LEASAT-5 100, 1 град. в. д. 5, 11 09. 01. 90 SPACE SHUTTILE 10 SBS-6 74, 1 град. з. д. 0, 016 12. 10. 90 ARIANE-4 10 GALAXY-6 Дрейф 1, 22 12. 10. 90 ARIANE-4 10 GALAXY-5 125 град. з. д. 0, 026 14. 03. 92 ATLAS 12 GALAXY-1 R 133 град. з. д. 0, 03 19. 02. 94 DELTA-2 12 PAS-2 169, 1 град. в. д. 0, 01 08. 07. 94 ARIANE-4 15 PAS-4 72 град. в. д. 0, 03 03. 08. 95 ARIANE-4 15 GALAXY-3 R 111, 1 град. з. д. 0, 015 14. 12. 95 ATLAS-2 A 12 PAS-3 R 43 град. з. д. 0, 015 12. 01. 96 ARIANE-4 15

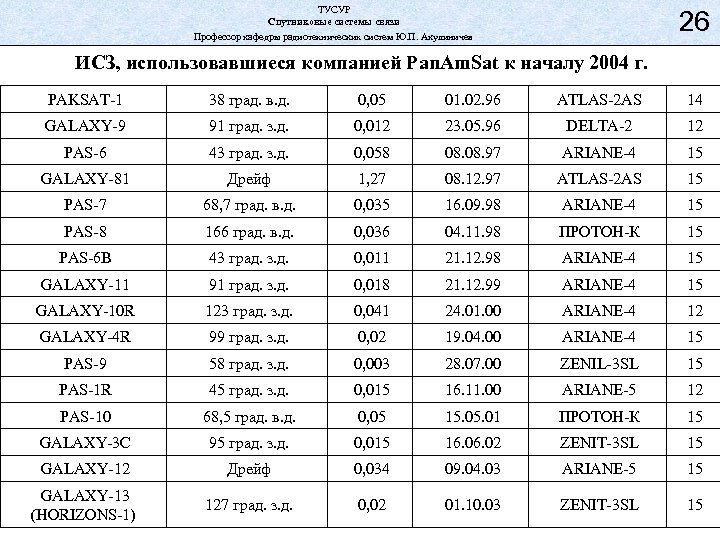

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 26 ИСЗ, использовавшиеся компанией Pan. Am. Sat к началу 2004 г. PAKSAT-1 38 град. в. д. 0, 05 01. 02. 96 ATLAS-2 AS 14 GALAXY-9 91 град. з. д. 0, 012 23. 05. 96 DELTA-2 12 PAS-6 43 град. з. д. 0, 058 08. 97 ARIANE-4 15 GALAXY-81 Дрейф 1, 27 08. 12. 97 ATLAS-2 AS 15 PAS-7 68, 7 град. в. д. 0, 035 16. 09. 98 ARIANE-4 15 PAS-8 166 град. в. д. 0, 036 04. 11. 98 ПРОТОН-К 15 PAS-6 B 43 град. з. д. 0, 011 21. 12. 98 ARIANE-4 15 GALAXY-11 91 град. з. д. 0, 018 21. 12. 99 ARIANE-4 15 GALAXY-10 R 123 град. з. д. 0, 041 24. 01. 00 ARIANE-4 12 GALAXY-4 R 99 град. з. д. 0, 02 19. 04. 00 ARIANE-4 15 PAS-9 58 град. з. д. 0, 003 28. 07. 00 ZENIL-3 SL 15 PAS-1 R 45 град. з. д. 0, 015 16. 11. 00 ARIANE-5 12 PAS-10 68, 5 град. в. д. 0, 05 15. 01 ПРОТОН-К 15 GALAXY-3 C 95 град. з. д. 0, 015 16. 02 ZENIT-3 SL 15 GALAXY-12 Дрейф 0, 034 09. 04. 03 ARIANE-5 15 GALAXY-13 (HORIZONS-1) 127 град. з. д. 0, 02 01. 10. 03 ZENIT-3 SL 15

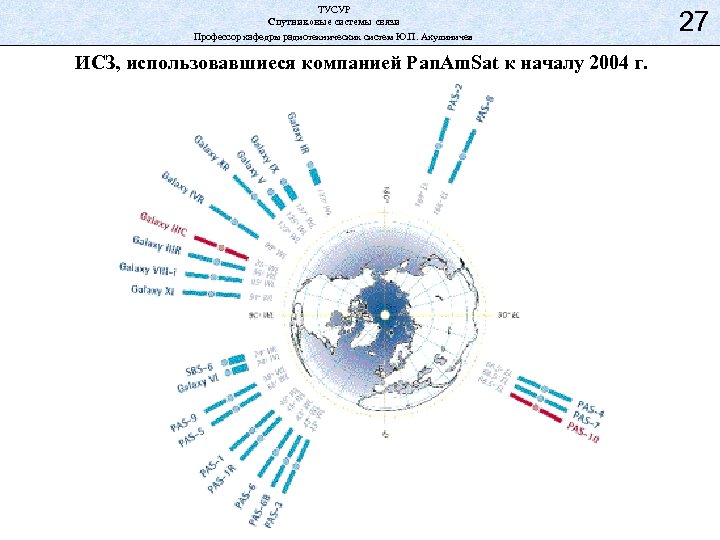

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев ИСЗ, использовавшиеся компанией Pan. Am. Sat к началу 2004 г. 27

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 28 ИСЗ, использовавшиеся компанией Pan. Am. Sat к началу 2004 г. Pan. Am. Sat-10, заказанный компании Boeing, выведен на орбиту в первом квартале 2000 года ракетоносителем «Протон» в точку с координатой 68, 5 град. в. д. и заменил в ней ИСЗ Pan. Am. Sat-4. Технические характеристики ИСЗ PAS-4 в таблице.

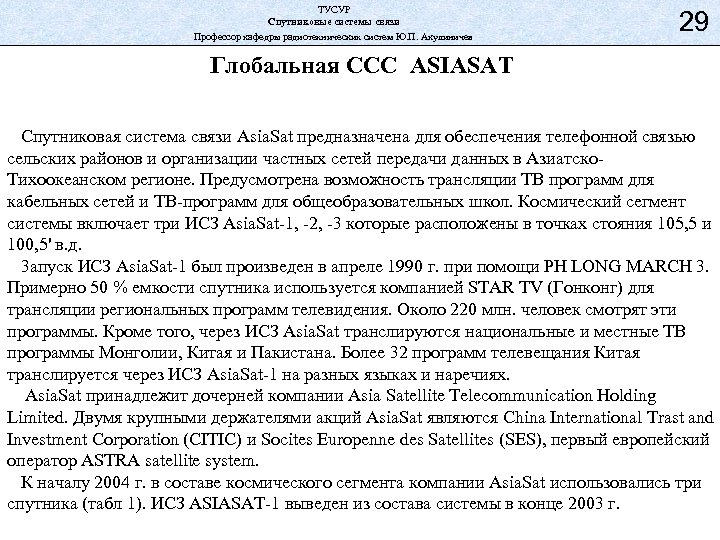

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 29 Глобальная ССС ASIASAT Спутниковая система связи Asia. Sat предназначена для обеспечения телефонной связью сельских районов и организации частных сетей передачи данных в Азиатско. Тихоокеанском регионе. Предусмотрена возможность трансляции ТВ программ для кабельных сетей и ТВ-программ для общеобразовательных школ. Космический сегмент системы включает три ИСЗ Asia. Sat-1, -2, -3 которые расположены в точках стояния 105, 5 и 100, 5' в. д. 3 апуск ИСЗ Asia. Sat-1 был произведен в апреле 1990 г. при помощи РН LONG MARCH 3. Примерно 50 % емкости спутника используется компанией STAR TV (Гонконг) для трансляции региональных программ телевидения. Около 220 млн. человек смотрят эти программы. Кроме того, через ИСЗ Asia. Sat транслируются национальные и местные ТВ программы Монголии, Китая и Пакистана. Более 32 программ телевещания Китая транслируется через ИСЗ Asia. Sat-1 на разных языках и наречиях. Asia. Sat принадлежит дочерней компании Asia Satellite Telecommunication Holding Limited. Двумя крупными держателями акций Asia. Sat являются China International Trast and Investment Corporation (CITIC) и Socites Europenne des Satellites (SES), первый европейский оператор ASTRA satellite system. К началу 2004 г. в составе космического сегмента компании Asia. Sat использовались три спутника (табл 1). ИСЗ ASIASAT-1 выведен из состава системы в конце 2003 г.

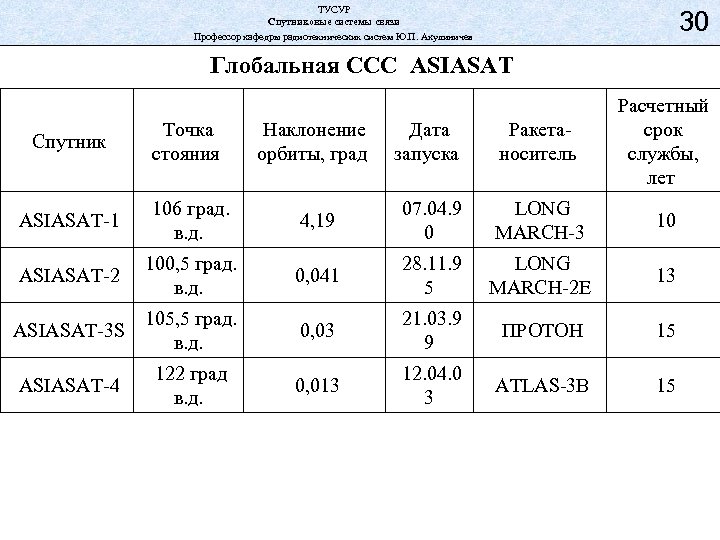

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 30 Глобальная ССС ASIASAT Спутник Точка стояния Наклонение орбиты, град Дата запуска Ракетаноситель Расчетный срок службы, лет ASIASAT-1 106 град. в. д. 4, 19 07. 04. 9 0 LONG MARCH-3 10 ASIASAT-2 100, 5 град. в. д. 0, 041 28. 11. 9 5 LONG MARCH-2 E 13 ASIASAT-3 S 105, 5 град. в. д. 0, 03 21. 03. 9 9 ПРОТОН 15 ASIASAT-4 122 град в. д. 0, 013 12. 04. 0 3 ATLAS-3 B 15

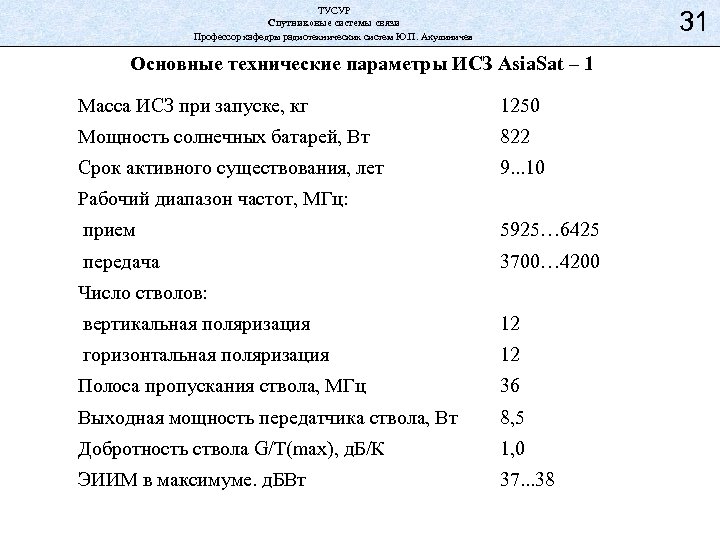

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 31 Основные технические параметры ИСЗ Asia. Sat – 1 Масса ИСЗ при запуске, кг 1250 Мощность солнечных батарей, Вт 822 Срок активного существования, лет 9. . . 10 Рабочий диапазон частот, МГц: прием 5925… 6425 передача 3700… 4200 Число стволов: вертикальная поляризация 12 горизонтальная поляризация 12 Полоса пропускания ствола, МГц 36 Выходная мощность передатчика ствола, Вт 8, 5 Добротность ствола G/T(max), д. Б/К 1, 0 ЭИИМ в максимуме. д. БВт 37. . . 38

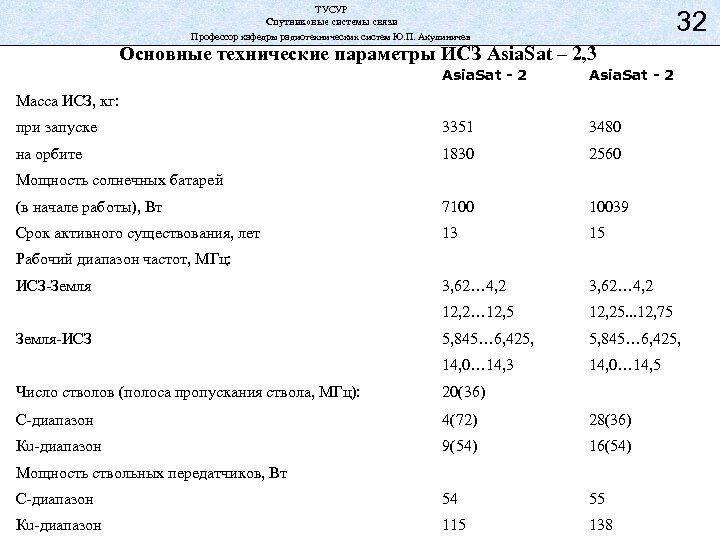

ТУСУР Спутниковые системы связи Профессор кафедры радиотехнических систем Ю. П. Акулиничев 32 Основные технические параметры ИСЗ Asia. Sat – 2, 3 Asia. Sat - 2 Масса ИСЗ, кг: при запуске 3351 3480 на орбите 1830 2560 Мощность солнечных батарей (в начале работы), Вт 7100 10039 Срок активного существования, лет 13 15 Рабочий диапазон частот, МГц: ИСЗ-Земля 3, 62… 4, 2 12, 2… 12, 5 12, 25. . . 12, 75 Земля-ИСЗ 5, 845… 6, 425, 14, 0… 14, 3 14, 0… 14, 5 Число стволов (полоса пропускания ствола, МГц): 20(36) C-диапазон 4(72) 28(36) Кu-диапазон 9(54) 16(54) Мощность ствольных передатчиков, Вт С-диапазон 54 55 Кu-диапазон 115 138
