СПУТНИКОВЫЕ СИСТЕМЫ ПРЕДОСТАВЛЕНИЯ УСЛУГ ГЛОБАЛЬНОЙ СВЯЗИ НА ПОДВИЖНЫЕ ОБЪЕКТЫ Мельник Александра СПУТНИКОВЫЕ СИСТЕМЫ ПРЕДОСТАВЛЕНИЯ УСЛУГ ГЛОБАЛЬНОЙ СВЯЗИ НА ПОДВИЖНЫЕ ОБЪЕКТЫ Мельник Александра

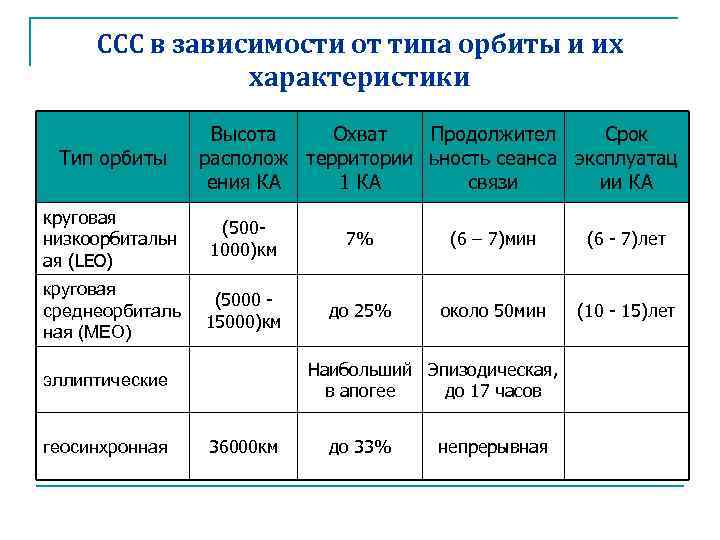

ССС в зависимости от типа орбиты и их характеристики Тип орбиты Высота Охват Продолжител ССС в зависимости от типа орбиты и их характеристики Тип орбиты Высота Охват Продолжител Срок располож территории ьность сеанса эксплуатац ения КА 1 КА связи ии КА круговая низкоорбитальн ая (LEO) (5001000)км 7% (6 – 7)мин (6 - 7)лет круговая среднеорбиталь ная (MEO) (5000 15000)км до 25% около 50 мин (10 - 15)лет Наибольший Эпизодическая, в апогее до 17 часов эллиптические геосинхронная 36000 км до 33% непрерывная

ССС на негеостационарных орбитах (НГО) и геостационарных (ГСО) НГО n n n менее жесткие ССС на негеостационарных орбитах (НГО) и геостационарных (ГСО) НГО n n n менее жесткие требования к энергетике канала( прием на ненаправленную антенну); высокая пропускная способность ретрансляторов и систем в целом; малое время задержки; короткие сеансы связи; глобальное покрытие может обеспечить только группировка спутников. ГСО n n n большое время задержки (от 0, 24 с до 0, 28 с) услуги оказываются на постоянной основе; три спутника обеспечивают глобальное покрытие.

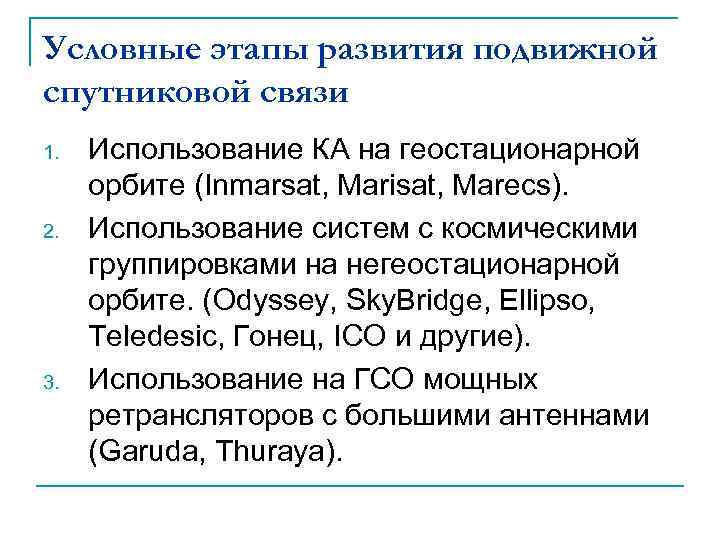

Условные этапы развития подвижной спутниковой связи 1. 2. 3. Использование КА на геостационарной орбите Условные этапы развития подвижной спутниковой связи 1. 2. 3. Использование КА на геостационарной орбите (Inmarsat, Marisat, Marecs). Использование систем с космическими группировками на негеостационарной орбите. (Odyssey, Sky. Bridge, Ellipso, Teledesic, Гонец, ICO и другие). Использование на ГСО мощных ретрансляторов с большими антеннами (Garuda, Thuraya).

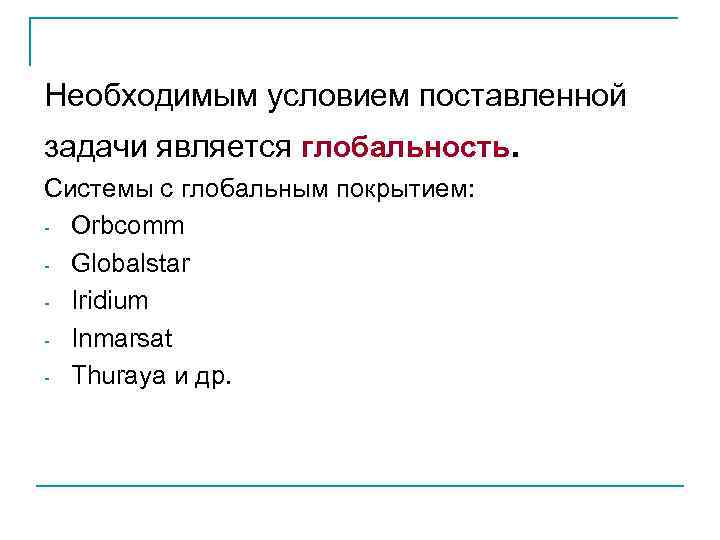

Необходимым условием поставленной задачи является глобальность. Системы с глобальным покрытием: - Orbcomm - Globalstar Необходимым условием поставленной задачи является глобальность. Системы с глобальным покрытием: - Orbcomm - Globalstar - Iridium - Inmarsat - Thuraya и др.

Система Orbcomm В ССС Orbcomm входит 35 КА, расположенных в 6 орбитальных плоскостях( от Система Orbcomm В ССС Orbcomm входит 35 КА, расположенных в 6 орбитальных плоскостях( от 670 км до 827 км). Предоставляемые услуги: n n передача коротких сообщений, передача данных со скоростью до 4, 8 кбит/с, электронная почта, мониторинг, определение местоположения подвижных средств. Диапазон частот: n n на линии вверх (на спутник) 148, 0 МГц — 149, 9 МГц; на линии вниз (со спутника) 137, 0 МГц — 138, 0 МГц. В планах Orbcomm запуск 25 новых спутников. Недостатки: сеансовый режим работы и отсутствие услуг телефонии

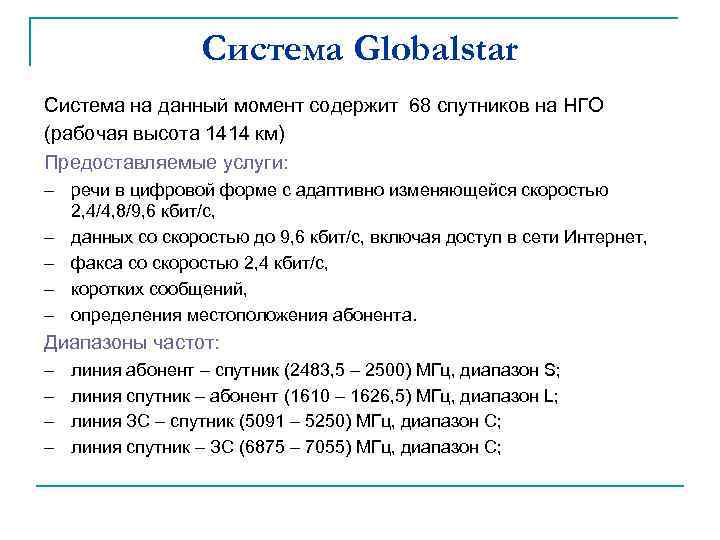

Система Globalstar Система на данный момент содержит 68 спутников на НГО (рабочая высота 1414 Система Globalstar Система на данный момент содержит 68 спутников на НГО (рабочая высота 1414 км) Предоставляемые услуги: – речи в цифровой форме с адаптивно изменяющейся скоростью 2, 4/4, 8/9, 6 кбит/с, – данных со скоростью до 9, 6 кбит/с, включая доступ в сети Интернет, – факса со скоростью 2, 4 кбит/с, – коротких сообщений, – определения местоположения абонента. Диапазоны частот: – – линия абонент – спутник (2483, 5 – 2500) МГц, диапазон S; линия спутник – абонент (1610 – 1626, 5) МГц, диапазон L; линия ЗС – спутник (5091 – 5250) МГц, диапазон C; линия спутник – ЗС (6875 – 7055) МГц, диапазон C;

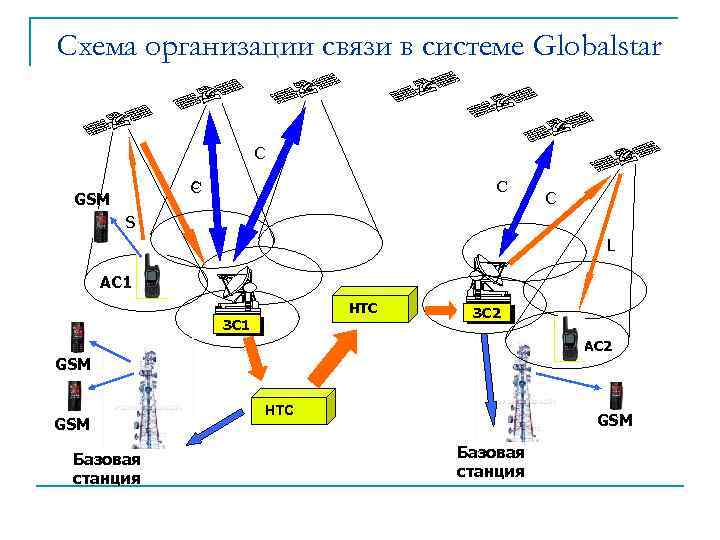

Схема организации связи в системе Globalstar С С GSM С S L АС 1 Схема организации связи в системе Globalstar С С GSM С S L АС 1 НТС ЗС 1 ЗС 2 АС 2 GSM Базовая станция НТС GSM Базовая станция

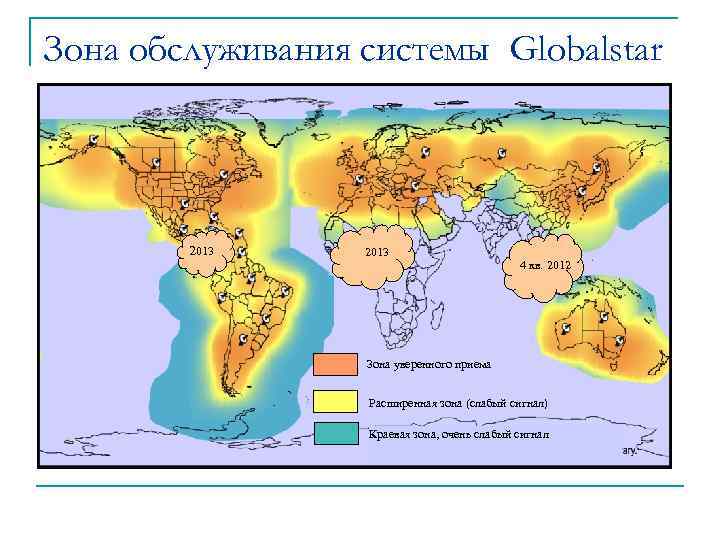

Зона обслуживания системы Globalstar 2013 4 кв. 2012 Зона уверенного приема Расширенная зона (слабый Зона обслуживания системы Globalstar 2013 4 кв. 2012 Зона уверенного приема Расширенная зона (слабый сигнал) Краевая зона, очень слабый сигнал

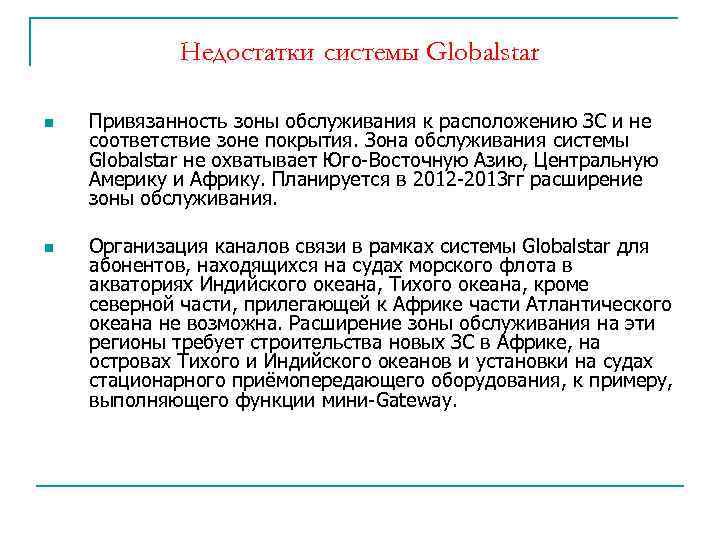

Недостатки системы Globalstar n n Привязанность зоны обслуживания к расположению ЗС и не соответствие Недостатки системы Globalstar n n Привязанность зоны обслуживания к расположению ЗС и не соответствие зоне покрытия. Зона обслуживания системы Globalstar не охватывает Юго-Восточную Азию, Центральную Америку и Африку. Планируется в 2012 -2013 гг расширение зоны обслуживания. Организация каналов связи в рамках системы Globalstar для абонентов, находящихся на судах морского флота в акваториях Индийского океана, Тихого океана, кроме северной части, прилегающей к Африке части Атлантического океана не возможна. Расширение зоны обслуживания на эти регионы требует строительства новых ЗС в Африке, на островах Тихого и Индийского океанов и установки на судах стационарного приёмопередающего оборудования, к примеру, выполняющего функции мини-Gateway.

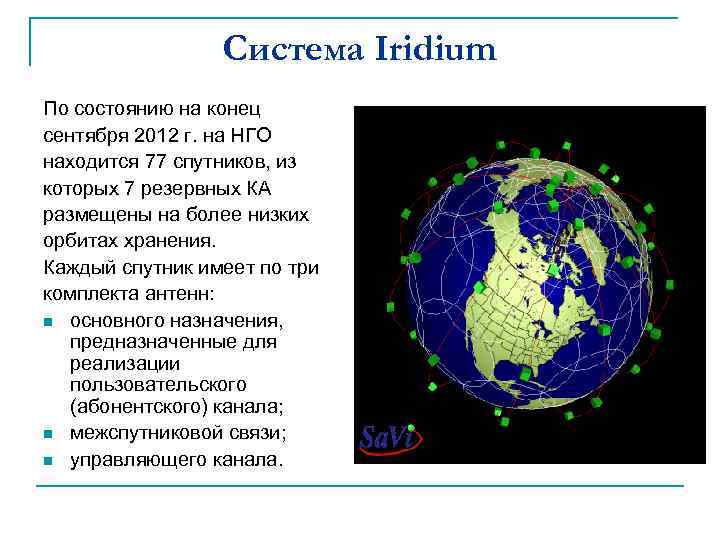

Система Iridium По состоянию на конец сентября 2012 г. на НГО находится 77 спутников, Система Iridium По состоянию на конец сентября 2012 г. на НГО находится 77 спутников, из которых 7 резервных КА размещены на более низких орбитах хранения. Каждый спутник имеет по три комплекта антенн: n основного назначения, предназначенные для реализации пользовательского (абонентского) канала; n межспутниковой связи; n управляющего канала.

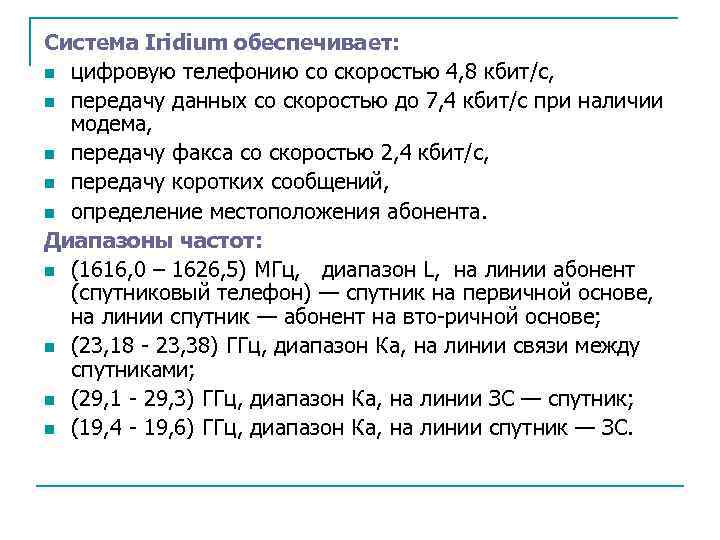

Система Iridium обеспечивает: n цифровую телефонию со скоростью 4, 8 кбит/с, n передачу данных Система Iridium обеспечивает: n цифровую телефонию со скоростью 4, 8 кбит/с, n передачу данных со скоростью до 7, 4 кбит/с при наличии модема, n передачу факса со скоростью 2, 4 кбит/с, n передачу коротких сообщений, n определение местоположения абонента. Диапазоны частот: n (1616, 0 – 1626, 5) МГц, диапазон L, на линии абонент (спутниковый телефон) — спутник на первичной основе, на линии спутник — абонент на вто-ричной основе; n (23, 18 - 23, 38) ГГц, диапазон Ка, на линии связи между спутниками; n (29, 1 - 29, 3) ГГц, диапазон Ка, на линии ЗС — спутник; n (19, 4 - 19, 6) ГГц, диапазон Ка, на линии спутник — ЗС.

Схема организации связи в системе Iridium Ka Ka L Ka GSM АС 1 L Схема организации связи в системе Iridium Ka Ka L Ka GSM АС 1 L ЗС GSM Базовая станция GSM АС 2

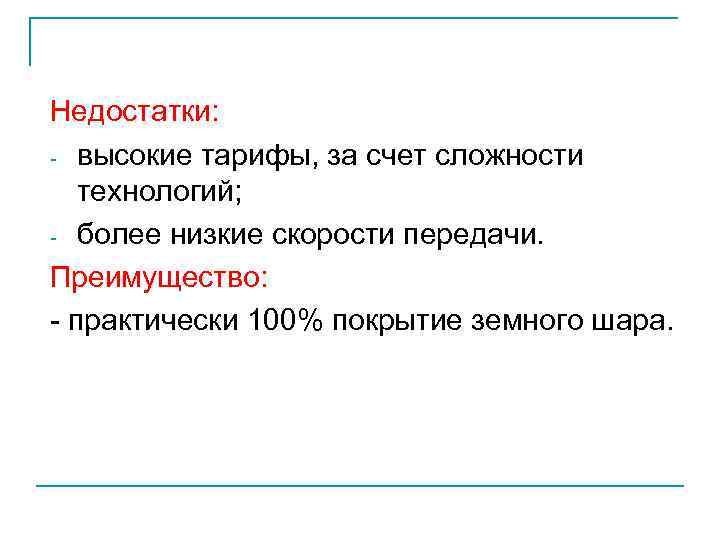

Недостатки: - высокие тарифы, за счет сложности технологий; - более низкие скорости передачи. Преимущество: Недостатки: - высокие тарифы, за счет сложности технологий; - более низкие скорости передачи. Преимущество: - практически 100% покрытие земного шара.

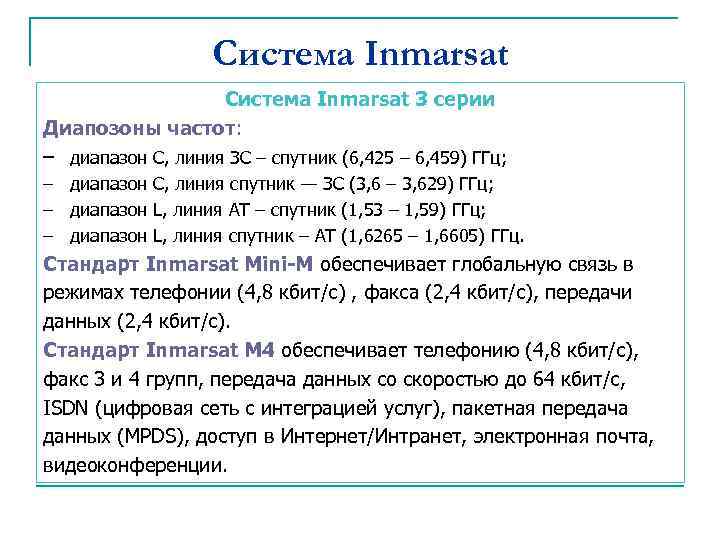

Система Inmarsat 3 серии Диапозоны частот: – диапазон С, линия ЗС – спутник (6, Система Inmarsat 3 серии Диапозоны частот: – диапазон С, линия ЗС – спутник (6, 425 – 6, 459) ГГц; – диапазон С, линия спутник — ЗС (3, 6 – 3, 629) ГГц; – диапазон L, линия АТ – спутник (1, 53 – 1, 59) ГГц; – диапазон L, линия спутник – АТ (1, 6265 – 1, 6605) ГГц. Стандарт Inmarsat Mini-M обеспечивает глобальную связь в режимах телефонии (4, 8 кбит/с) , факса (2, 4 кбит/с), передачи данных (2, 4 кбит/с). Стандарт Inmarsat M 4 обеспечивает телефонию (4, 8 кбит/с), факс 3 и 4 групп, передача данных со скоростью до 64 кбит/с, ISDN (цифровая сеть с интеграцией услуг), пакетная передача данных (MPDS), доступ в Интернет/Интранет, электронная почта, видеоконференции.

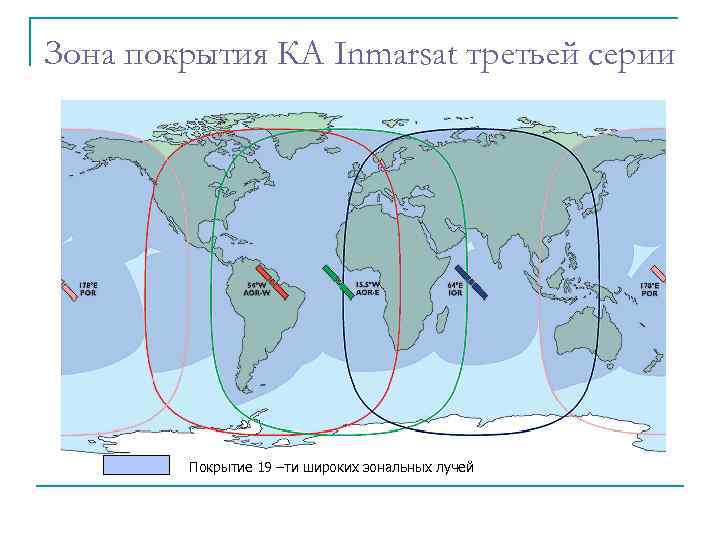

Зона покрытия КА Inmarsat третьей серии Покрытие 19 –ти широких зональных лучей Зона покрытия КА Inmarsat третьей серии Покрытие 19 –ти широких зональных лучей

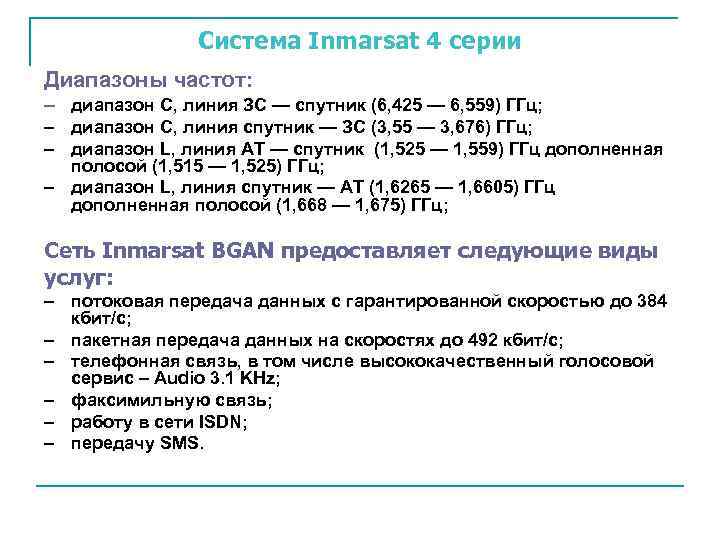

Система Inmarsat 4 серии Диапазоны частот: – диапазон С, линия ЗС — спутник (6, Система Inmarsat 4 серии Диапазоны частот: – диапазон С, линия ЗС — спутник (6, 425 — 6, 559) ГГц; – диапазон С, линия спутник — ЗС (3, 55 — 3, 676) ГГц; – диапазон L, линия АТ — спутник (1, 525 — 1, 559) ГГц дополненная полосой (1, 515 — 1, 525) ГГц; – диапазон L, линия спутник — АТ (1, 6265 — 1, 6605) ГГц дополненная полосой (1, 668 — 1, 675) ГГц; Сеть Inmarsat BGAN предоставляет следующие виды услуг: – потоковая передача данных с гарантированной скоростью до 384 кбит/с; – пакетная передача данных на скоростях до 492 кбит/с; – телефонная связь, в том числе высококачественный голосовой сервис – Audio 3. 1 KHz; – факсимильную связь; – работу в сети ISDN; – передачу SMS.

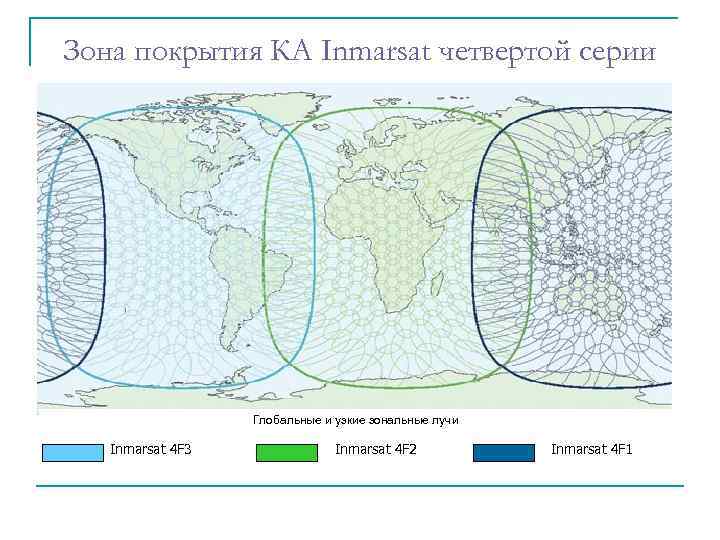

Зона покрытия КА Inmarsat четвертой серии Глобальные и узкие зональные лучи Inmarsat 4 F Зона покрытия КА Inmarsat четвертой серии Глобальные и узкие зональные лучи Inmarsat 4 F 3 Inmarsat 4 F 2 Inmarsat 4 F 1

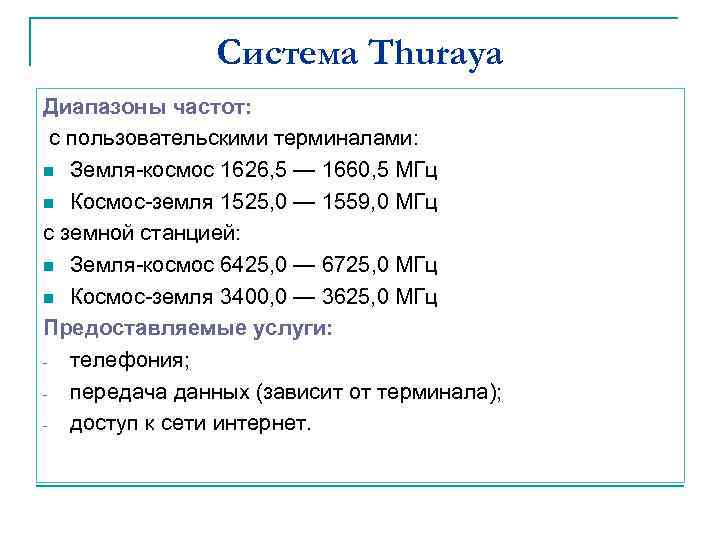

Система Thuraya Диапазоны частот: с пользовательскими терминалами: n Земля-космос 1626, 5 — 1660, 5 Система Thuraya Диапазоны частот: с пользовательскими терминалами: n Земля-космос 1626, 5 — 1660, 5 МГц n Космос-земля 1525, 0 — 1559, 0 МГц с земной станцией: n Земля-космос 6425, 0 — 6725, 0 МГц n Космос-земля 3400, 0 — 3625, 0 МГц Предоставляемые услуги: - телефония; - передача данных (зависит от терминала); - доступ к сети интернет.

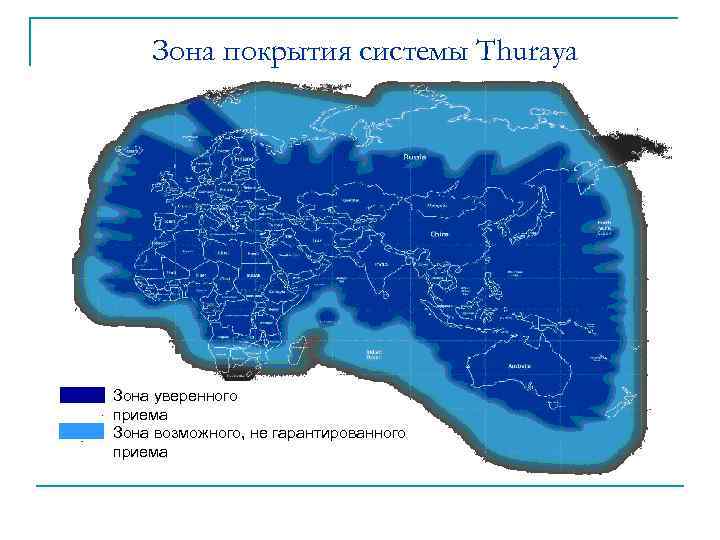

Зона покрытия системы Thuraya Зона уверенного приема Зона возможного, не гарантированного приема Зона покрытия системы Thuraya Зона уверенного приема Зона возможного, не гарантированного приема

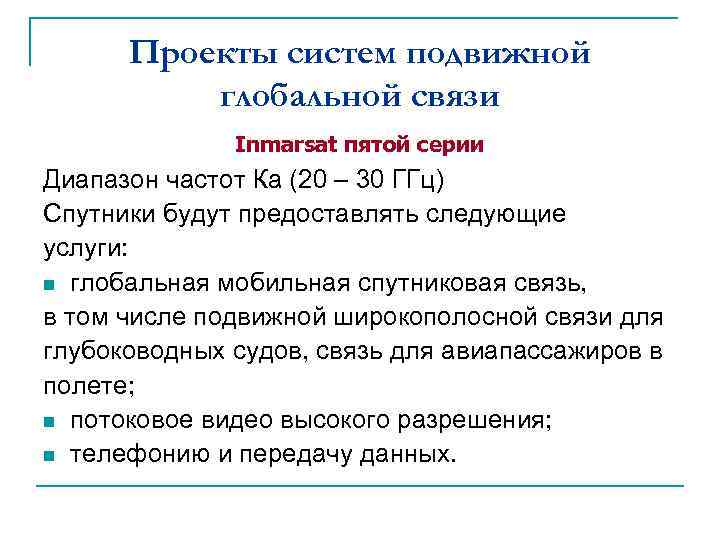

Проекты систем подвижной глобальной связи Inmarsat пятой серии Диапазон частот Ка (20 – 30 Проекты систем подвижной глобальной связи Inmarsat пятой серии Диапазон частот Ка (20 – 30 ГГц) Спутники будут предоставлять следующие услуги: n глобальная мобильная спутниковая связь, в том числе подвижной широкополосной связи для глубоководных судов, связь для авиапассажиров в полете; n потоковое видео высокого разрешения; n телефонию и передачу данных.

Зона покрытия КА Inmarsat пятой серии Зона покрытия коммутируемых лучей не приведена Пропускная способность Зона покрытия КА Inmarsat пятой серии Зона покрытия коммутируемых лучей не приведена Пропускная способность в сетях доступа 50 / 5 Мбит/с 267 фиксированных лучей, 216 работающих одновременно

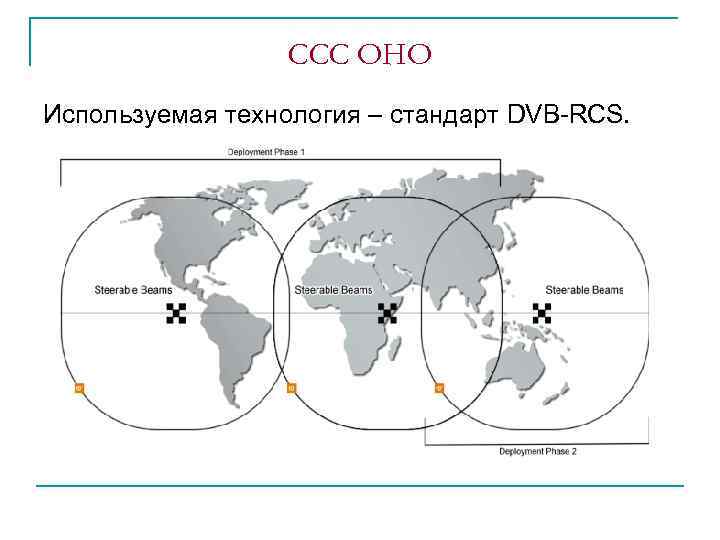

ССС OHO Используемая технология – стандарт DVB-RCS. ССС OHO Используемая технология – стандарт DVB-RCS.

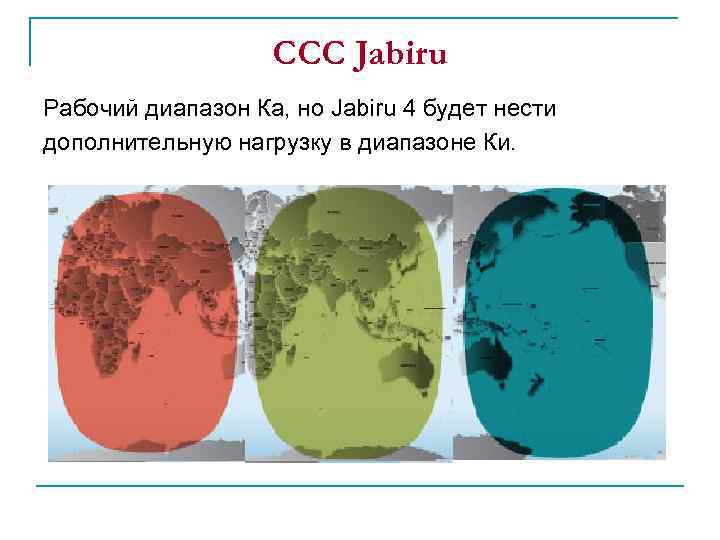

ССС Jabiru Рабочий диапазон Ка, но Jabiru 4 будет нести дополнительную нагрузку в диапазоне ССС Jabiru Рабочий диапазон Ка, но Jabiru 4 будет нести дополнительную нагрузку в диапазоне Ки.

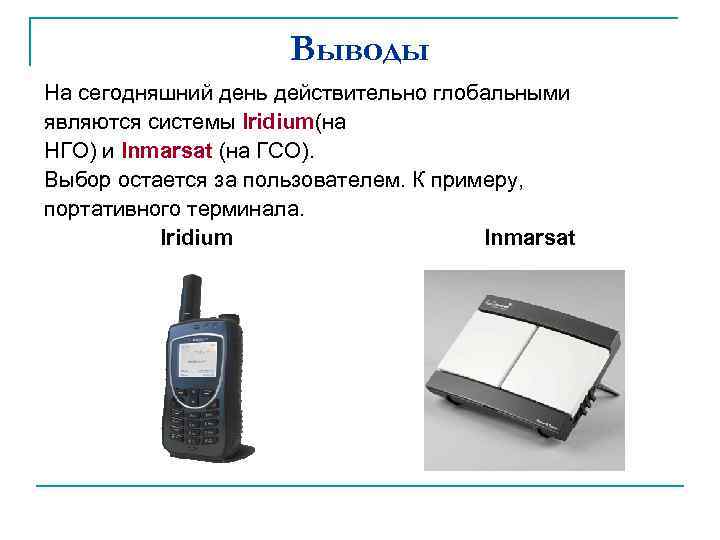

Выводы На сегодняшний день действительно глобальными являются системы Iridium(на НГО) и Inmarsat (на ГСО). Выводы На сегодняшний день действительно глобальными являются системы Iridium(на НГО) и Inmarsat (на ГСО). Выбор остается за пользователем. К примеру, портативного терминала. Iridium Inmarsat
