Способы задания плоскости

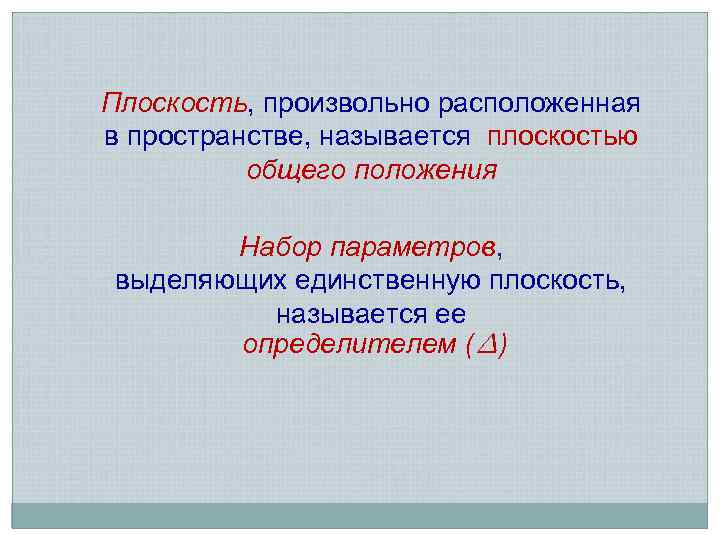

Плоскость, произвольно расположенная в пространстве, называется плоскостью общего положения Набор параметров, выделяющих единственную плоскость, называется ее определителем (∆)

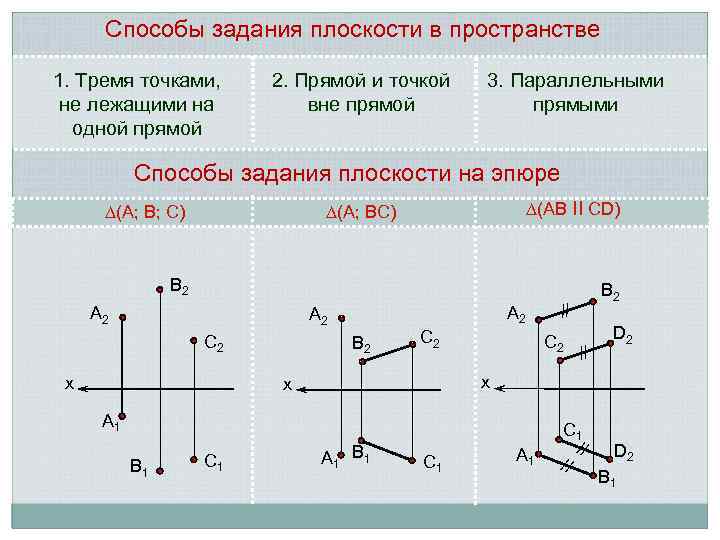

Способы задания плоскости в пространстве 1. Тремя точками, не лежащими на одной прямой 2. Прямой и точкой вне прямой 3. Параллельными прямыми Способы задания плоскости на эпюре (АВ ll СD) (А; ВС) (А; В; С) В 2 А 2 А 2 С 2 х В 2 С 2 А 1 В 1 // // D 2 х х С 1 В 2 А 1 В 1 С 1 А 1 С 1 // // D 2 В 1

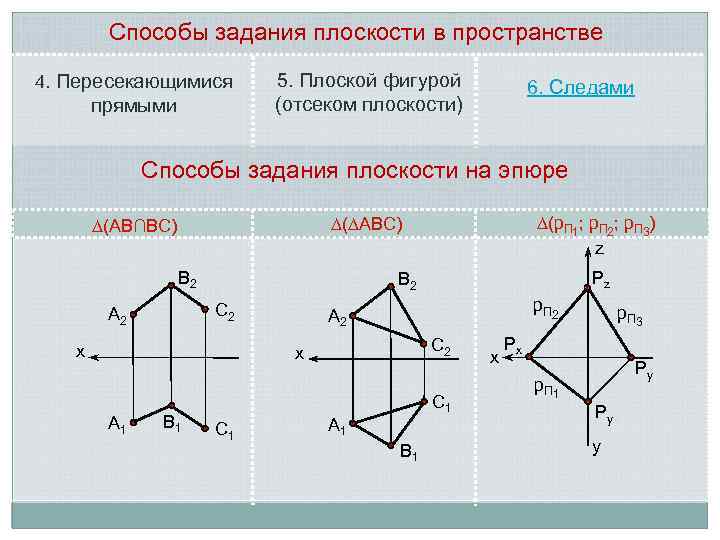

Способы задания плоскости в пространстве 4. Пересекающимися прямыми 5. Плоской фигурой (отсеком плоскости) 6. Следами Способы задания плоскости на эпюре В 2 х p. П 2 А 2 С 2 х А 1 В 1 Pz В 2 С 2 А 2 (р. П 1; р. П 2; р. П 3) z ( АВС) (АВ∩ВС) (АВ BС) С 1 А 1 В 1 х p. П 3 Px Py p. П 1 Py y

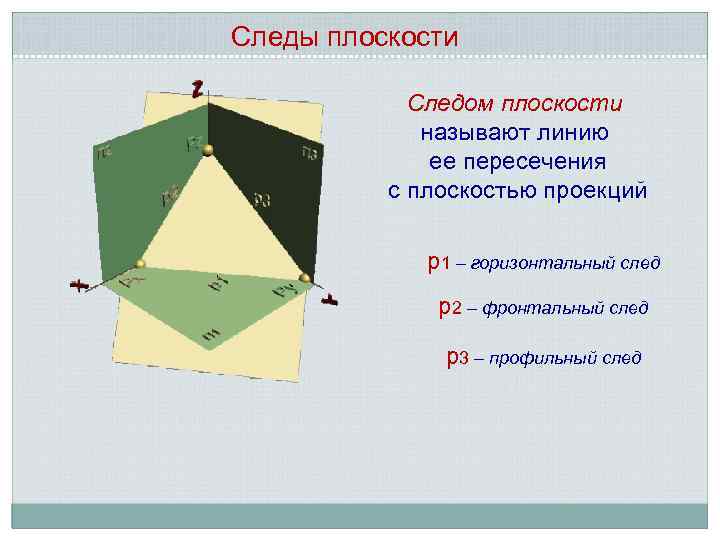

Следы плоскости Следом плоскости называют линию ее пересечения с плоскостью проекций р1 – горизонтальный след р2 – фронтальный след р3 – профильный след
