СПОСОБЫ УСТАНОВКИ ЗАГОТОВОК

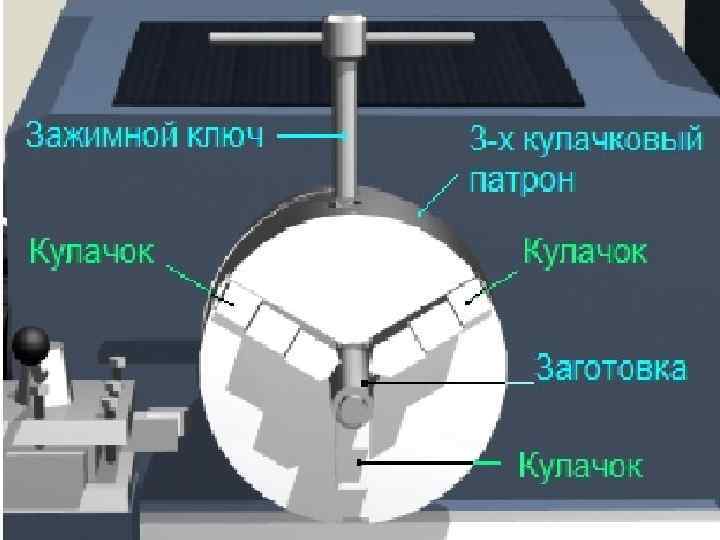

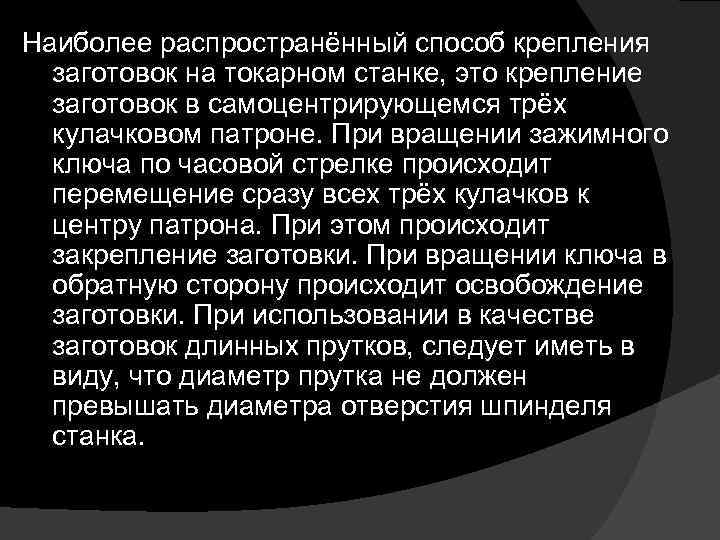

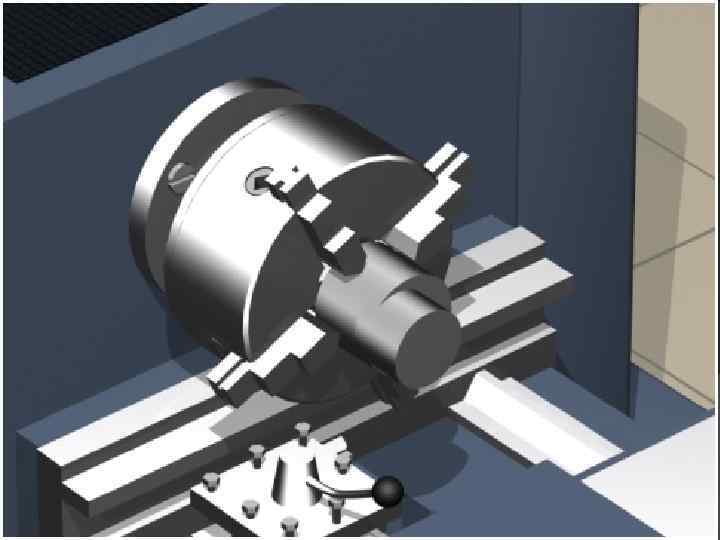

Наиболее распространённый способ крепления заготовок на токарном станке, это крепление заготовок в самоцентрирующемся трёх кулачковом патроне. При вращении зажимного ключа по часовой стрелке происходит перемещение сразу всех трёх кулачков к центру патрона. При этом происходит закрепление заготовки. При вращении ключа в обратную сторону происходит освобождение заготовки. При использовании в качестве заготовок длинных прутков, следует иметь в виду, что диаметр прутка не должен превышать диаметра отверстия шпинделя станка.

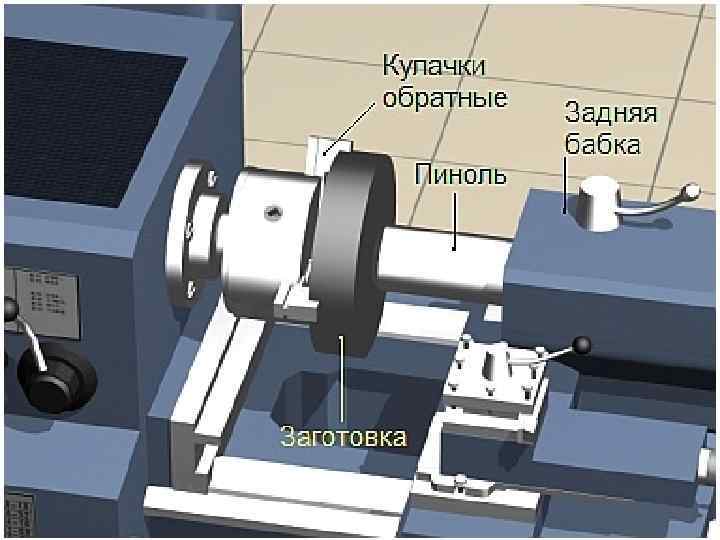

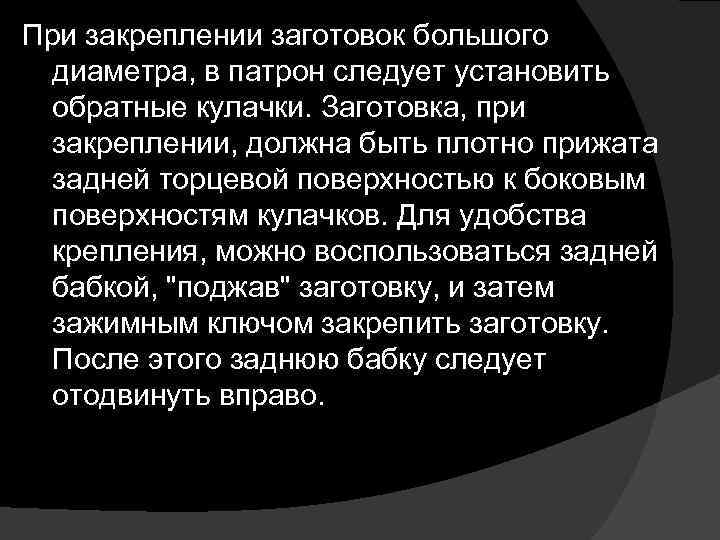

При закреплении заготовок большого диаметра, в патрон следует установить обратные кулачки. Заготовка, при закреплении, должна быть плотно прижата задней торцевой поверхностью к боковым поверхностям кулачков. Для удобства крепления, можно воспользоваться задней бабкой, "поджав" заготовку, и затем зажимным ключом закрепить заготовку. После этого заднюю бабку следует отодвинуть вправо.

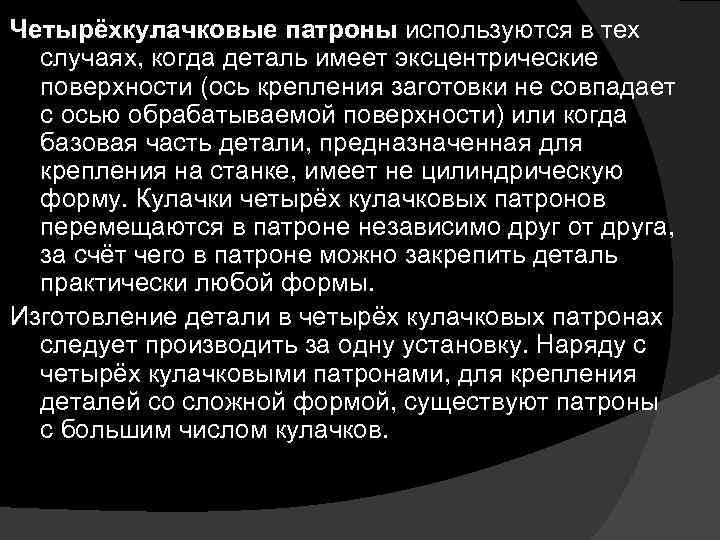

Четырёхкулачковые патроны используются в тех случаях, когда деталь имеет эксцентрические поверхности (ось крепления заготовки не совпадает с осью обрабатываемой поверхности) или когда базовая часть детали, предназначенная для крепления на станке, имеет не цилиндрическую форму. Кулачки четырёх кулачковых патронов перемещаются в патроне независимо друг от друга, за счёт чего в патроне можно закрепить деталь практически любой формы. Изготовление детали в четырёх кулачковых патронах следует производить за одну установку. Наряду с четырёх кулачковыми патронами, для крепления деталей со сложной формой, существуют патроны с большим числом кулачков.

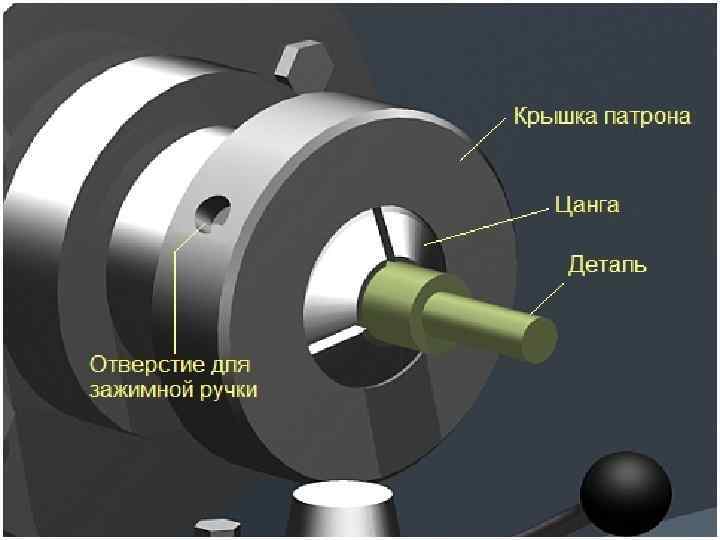

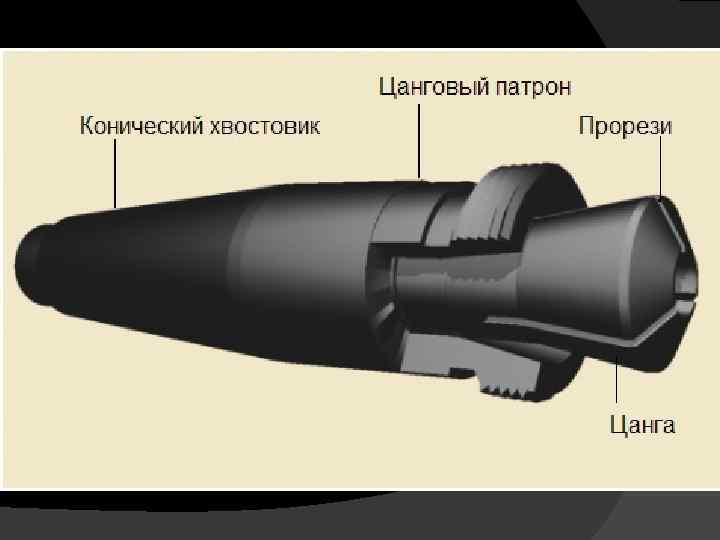

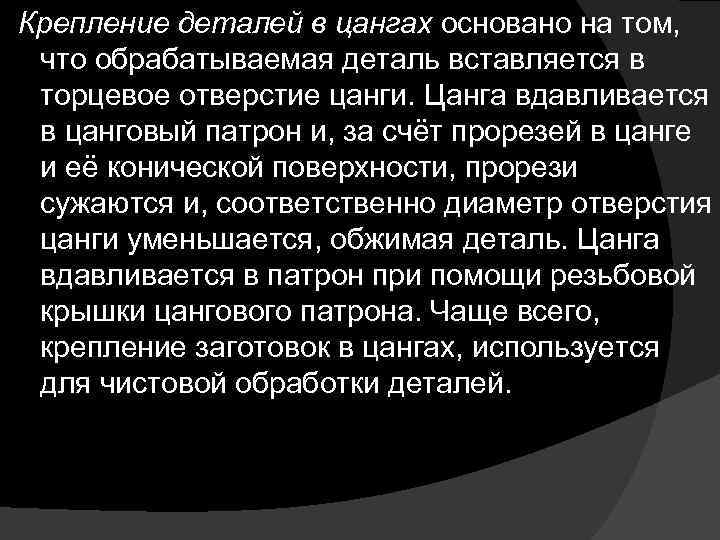

Крепление деталей в цангах основано на том, что обрабатываемая деталь вставляется в торцевое отверстие цанги. Цанга вдавливается в цанговый патрон и, за счёт прорезей в цанге и её конической поверхности, прорези сужаются и, соответственно диаметр отверстия цанги уменьшается, обжимая деталь. Цанга вдавливается в патрон при помощи резьбовой крышки цангового патрона. Чаще всего, крепление заготовок в цангах, используется для чистовой обработки деталей.

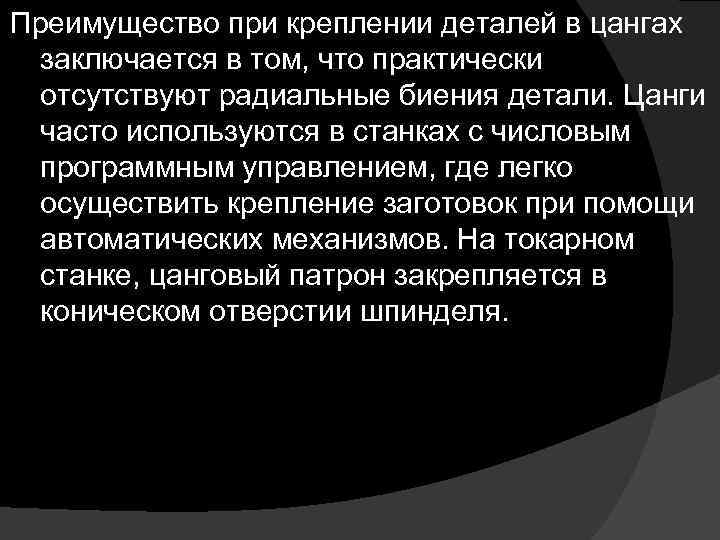

Преимущество при креплении деталей в цангах заключается в том, что практически отсутствуют радиальные биения детали. Цанги часто используются в станках с числовым программным управлением, где легко осуществить крепление заготовок при помощи автоматических механизмов. На токарном станке, цанговый патрон закрепляется в коническом отверстии шпинделя.

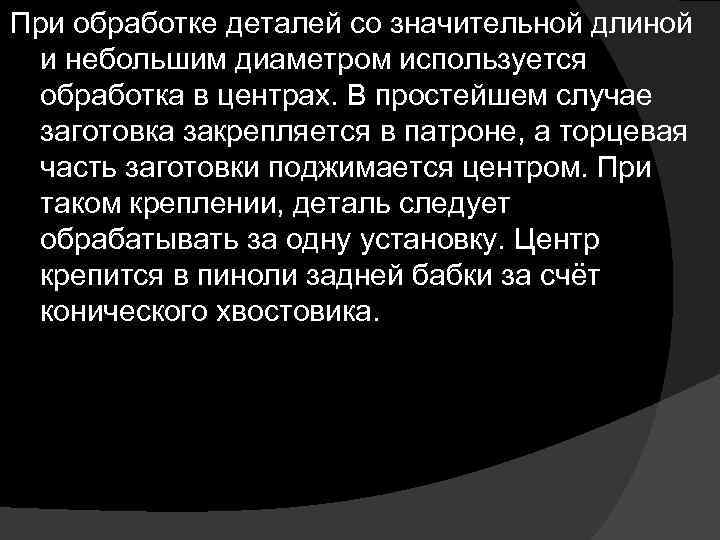

При обработке деталей со значительной длиной и небольшим диаметром используется обработка в центрах. В простейшем случае заготовка закрепляется в патроне, а торцевая часть заготовки поджимается центром. При таком креплении, деталь следует обрабатывать за одну установку. Центр крепится в пиноли задней бабки за счёт конического хвостовика.

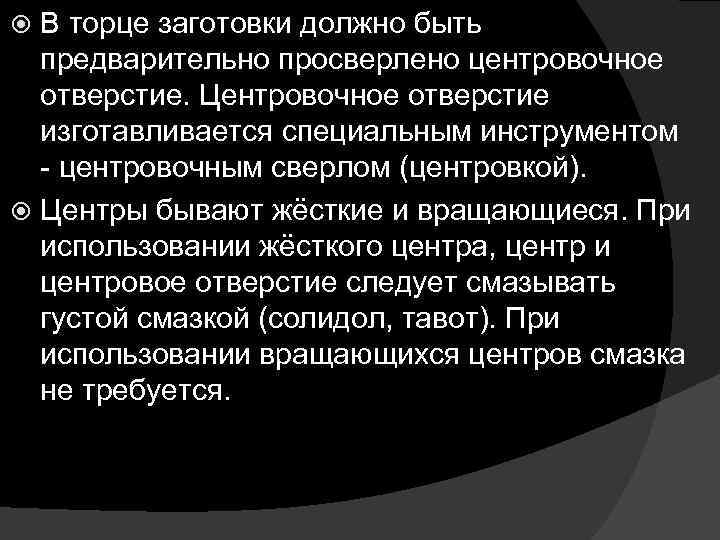

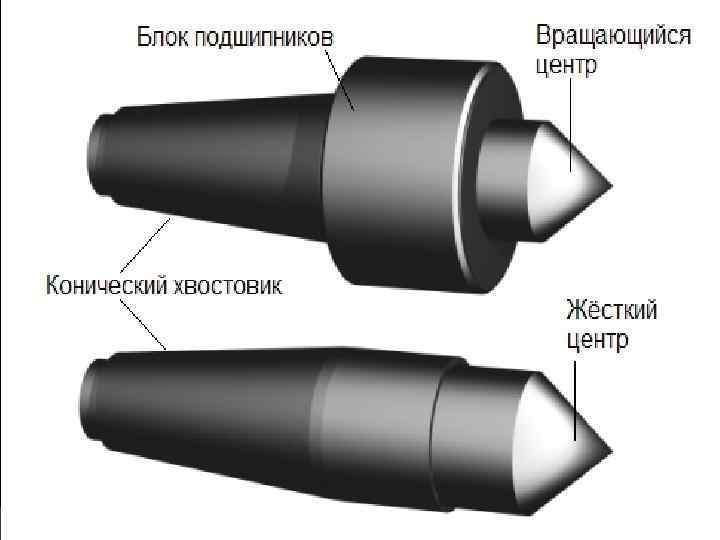

В торце заготовки должно быть предварительно просверлено центровочное отверстие. Центровочное отверстие изготавливается специальным инструментом - центровочным сверлом (центровкой). Центры бывают жёсткие и вращающиеся. При использовании жёсткого центра, центр и центровое отверстие следует смазывать густой смазкой (солидол, тавот). При использовании вращающихся центров смазка не требуется.

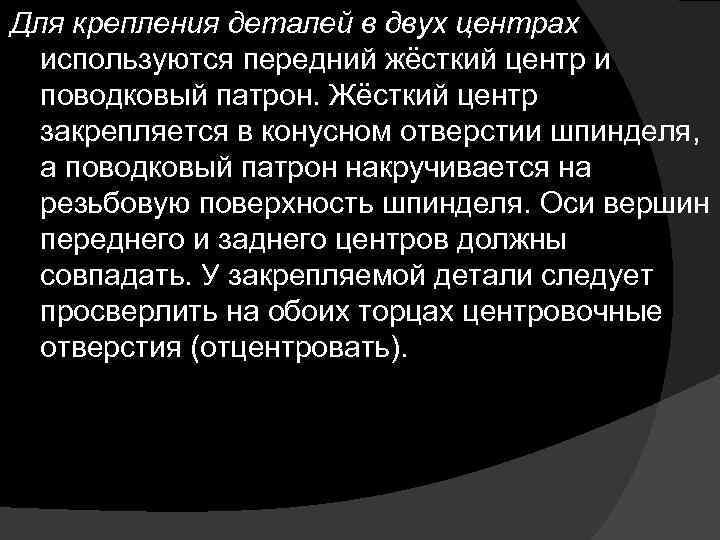

Для крепления деталей в двух центрах используются передний жёсткий центр и поводковый патрон. Жёсткий центр закрепляется в конусном отверстии шпинделя, а поводковый патрон накручивается на резьбовую поверхность шпинделя. Оси вершин переднего и заднего центров должны совпадать. У закрепляемой детали следует просверлить на обоих торцах центровочные отверстия (отцентровать).

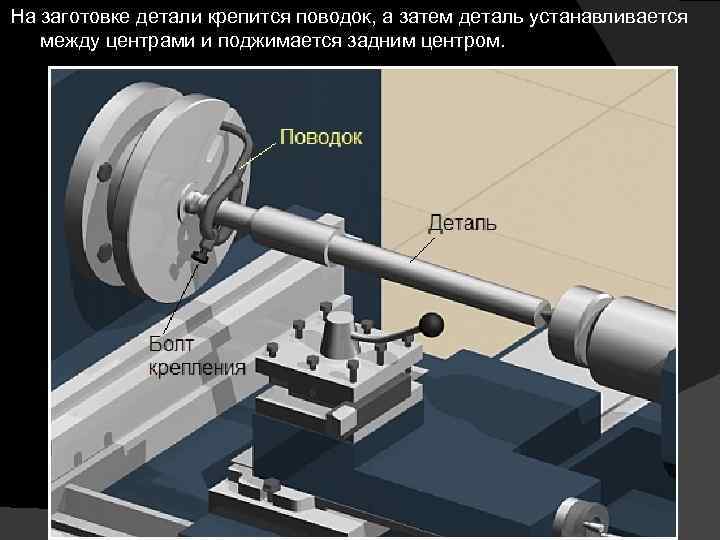

На заготовке детали крепится поводок, а затем деталь устанавливается между центрами и поджимается задним центром.
