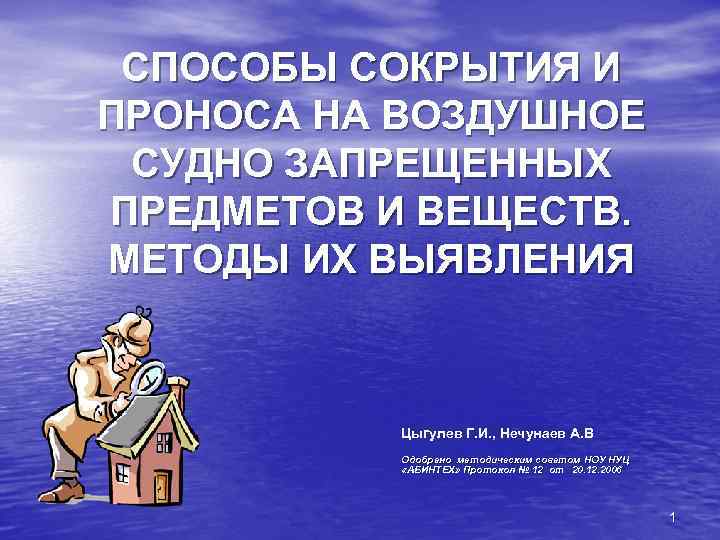

СПОСОБЫ СОКРЫТИЯ И ПРОНОСА НА ВОЗДУШНОЕ СУДНО ЗАПРЕЩЕННЫХ ПРЕДМЕТОВ И ВЕЩЕСТВ. МЕТОДЫ ИХ ВЫЯВЛЕНИЯ Цыгулев Г. И. , Нечунаев А. В Одобрено методическим советом НОУ НУЦ «АБИНТЕХ» Протокол № 12 от 20. 12. 2006 1
Содержание темы: • Требования нормативных правовых документов • Способы сокрытия и проноса в контролируемую • • зону запрещенных предметов и веществ Методы выявления запрещенных предметов и веществ Технические средства выявления запрещенных предметов и веществ Функциональные обязанности сотрудников досмотра Способы выявления взрывных устройств 2
Способы сокрытия и проноса через досмотр 1. Оборудование чемодана, кейса, портфеля и т. п. (2 -е дно, стенка, крышка). 2. Свернутая ткань (рулон). 3. Рюкзаки с жестким каркасом. 4. Футляры с музыкальным инструментом и чертежами. 5. Детские коляски. 6. Зонты, трости, удилища, теннисные ракетки. 7. Книги или связки книг. 8. Коробки с кондитерскими изделиями (особенно слоеные торты). 9. Кинофотоаппаратура, видео аудио аппаратура (досмотр в ручную). 10. Радиоэлектронная техника (досмотр в ручную, включать). 3

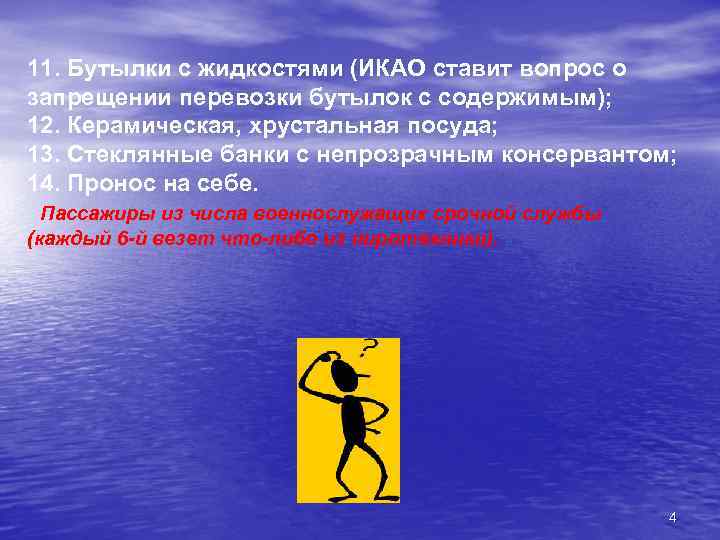

11. Бутылки с жидкостями (ИКАО ставит вопрос о запрещении перевозки бутылок с содержимым); 12. Керамическая, хрустальная посуда; 13. Стеклянные банки с непрозрачным консервантом; 14. Пронос на себе. Пассажиры из числа военнослужащих срочной службы (каждый 6 -й везет что-либо из пиротехники). 4
Методы выявления запрещенных предметов 1. Оперативно-розыскной (МВД): 1. 1. изучение обстановки в порту и в округе; 1. 2. внедрение своих людей в криминальные круги. 2. Органолептический (с помощью органов чувств): 2. 1. слуховой; 2. 2. визуальный; 2. 3. одорологический (обонятельный, по запаху); 2. 4. осязательный (на ощупь); 2. 5. вкусовой. 3. Технический: 3. 1. химический экспресс-анализ на ВВ и наркотики; 3. 2. детектирование паров ВВ; 3. 3. металлодетектирование (Б/П, оружие, металл и т. п. ); 3. 4. рентгеноинтроскопия. 5

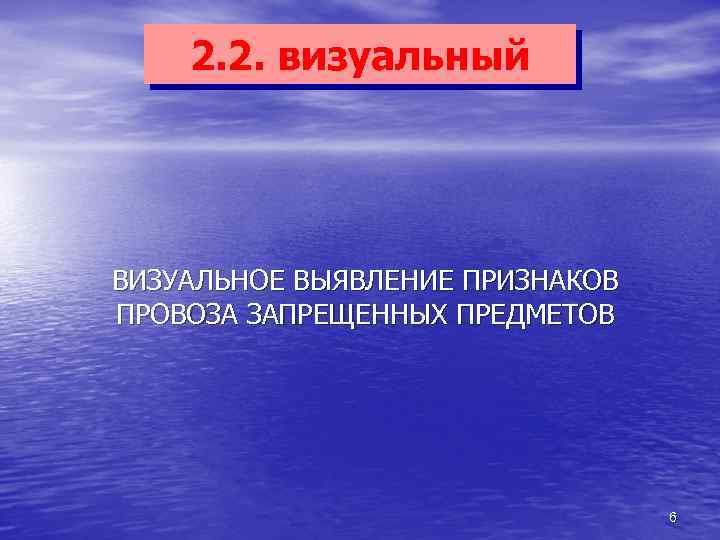

2. 2. визуальный ВИЗУАЛЬНОЕ ВЫЯВЛЕНИЕ ПРИЗНАКОВ ПРОВОЗА ЗАПРЕЩЕННЫХ ПРЕДМЕТОВ 6

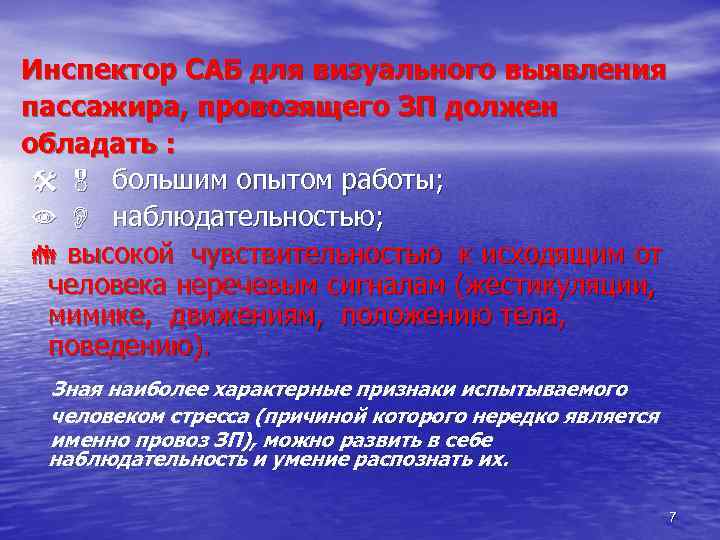

Инспектор САБ для визуального выявления пассажира, провозящего ЗП должен обладать : большим опытом работы; наблюдательностью; высокой чувствительностью к исходящим от человека неречевым сигналам (жестикуляции, мимике, движениям, положению тела, поведению). Зная наиболее характерные признаки испытываемого человеком стресса (причиной которого нередко является именно провоз ЗП), можно развить в себе наблюдательность и умение распознать их. 7

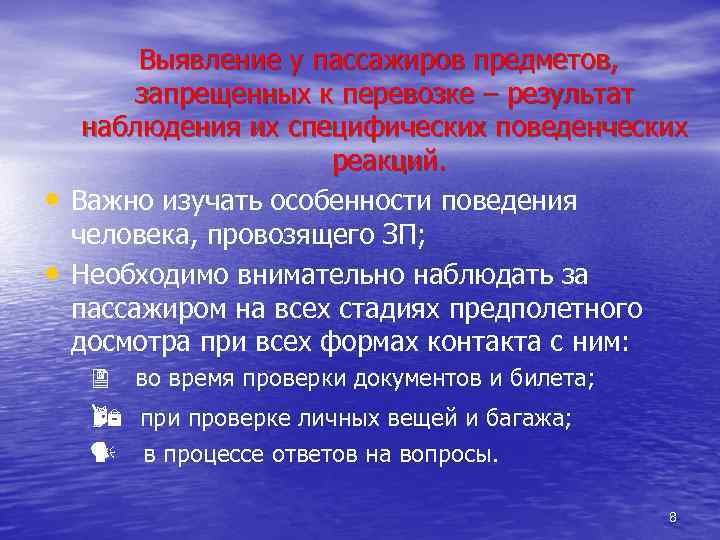

• • Выявление у пассажиров предметов, запрещенных к перевозке – результат наблюдения их специфических поведенческих реакций. Важно изучать особенности поведения человека, провозящего ЗП; Необходимо внимательно наблюдать за пассажиром на всех стадиях предполетного досмотра при всех формах контакта с ним: во время проверки документов и билета; при проверке личных вещей и багажа; в процессе ответов на вопросы. 8

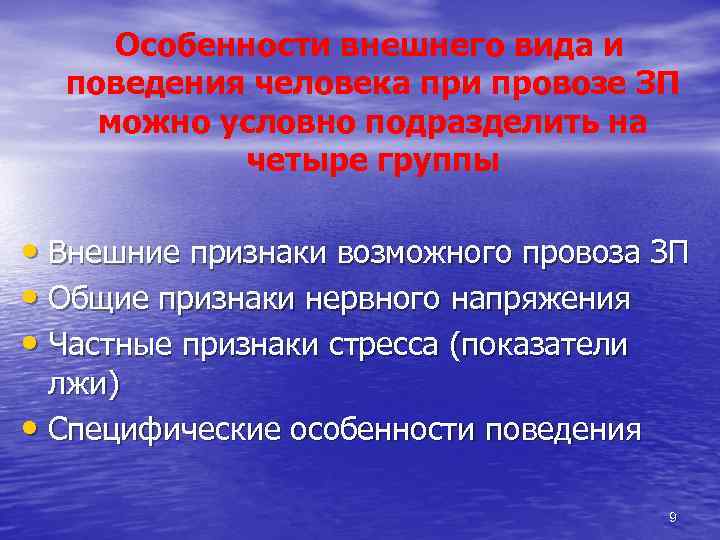

Особенности внешнего вида и поведения человека при провозе ЗП можно условно подразделить на четыре группы • Внешние признаки возможного провоза ЗП • Общие признаки нервного напряжения • Частные признаки стресса (показатели лжи) • Специфические особенности поведения 9

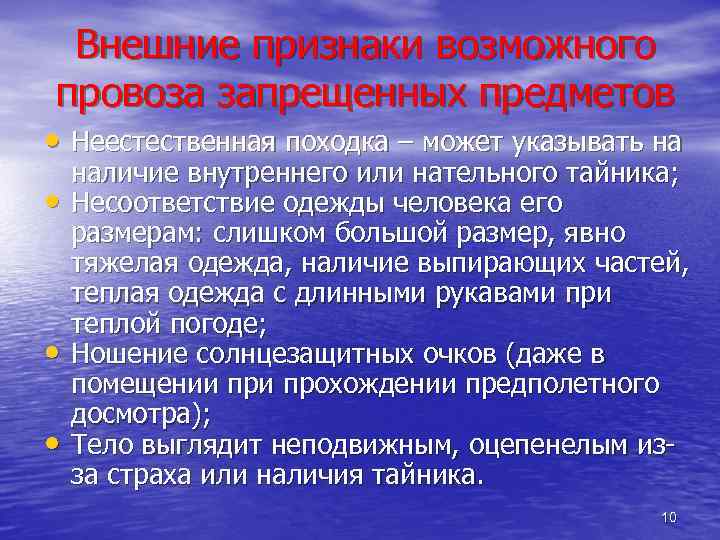

Внешние признаки возможного провоза запрещенных предметов • Неестественная походка – может указывать на • • • наличие внутреннего или нательного тайника; Несоответствие одежды человека его размерам: слишком большой размер, явно тяжелая одежда, наличие выпирающих частей, теплая одежда с длинными рукавами при теплой погоде; Ношение солнцезащитных очков (даже в помещении прохождении предполетного досмотра); Тело выглядит неподвижным, оцепенелым изза страха или наличия тайника. 10
Общие признаки нервного напряжения • Проявление медлительности приближении • • • к месту проведения предполетного досмотра; Рассогласование между словами и жестами человека (кивает при отрицании и наоборот); Слишком медленные или запутанные ответы на вопросы; Дрожание прерывание голоса, заикание; Проявление нерешительности в высказываниях; Нервное покашливание, глубокие вздохи, зевота; Изменение тона или тембра голоса: высокий тембр – испытываемое напряжение, наличие стресса, голос с повышенной громкостью – может свидетельствовать о переживаемом стрессе. 11

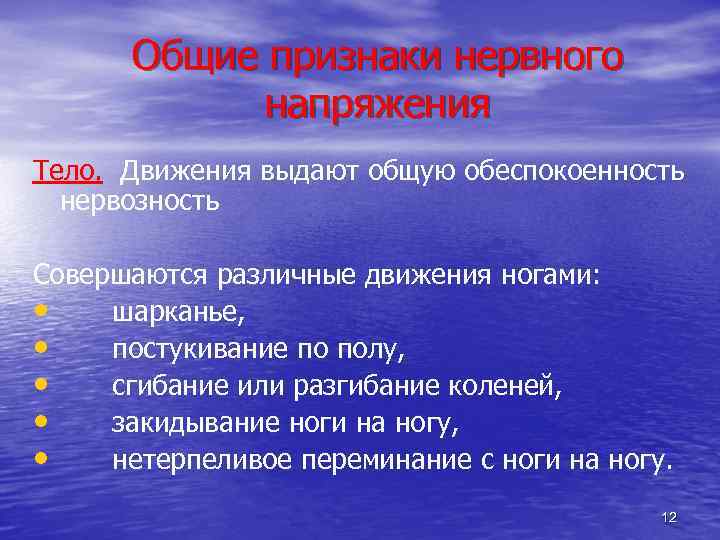

Общие признаки нервного напряжения Тело. Движения выдают общую обеспокоенность нервозность Совершаются различные движения ногами: • шарканье, • постукивание по полу, • сгибание или разгибание коленей, • закидывание ноги на ногу, • нетерпеливое переминание с ноги на ногу. 12

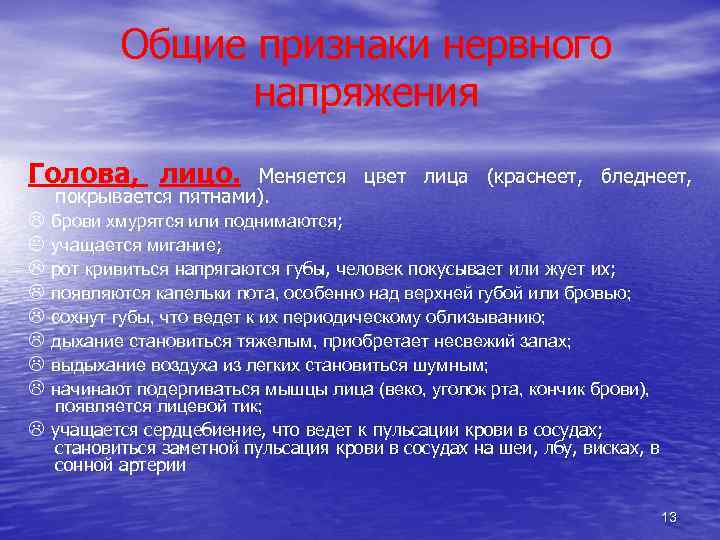

Общие признаки нервного напряжения Голова, лицо. Меняется цвет лица (краснеет, бледнеет, покрывается пятнами). брови хмурятся или поднимаются; учащается мигание; рот кривиться напрягаются губы, человек покусывает или жует их; появляются капельки пота, особенно над верхней губой или бровью; сохнут губы, что ведет к их периодическому облизыванию; дыхание становиться тяжелым, приобретает несвежий запах; выдыхание воздуха из легких становиться шумным; начинают подергиваться мышцы лица (веко, уголок рта, кончик брови), появляется лицевой тик; учащается сердцебиение, что ведет к пульсации крови в сосудах; становиться заметной пульсация крови в сосудах на шеи, лбу, висках, в сонной артерии 13

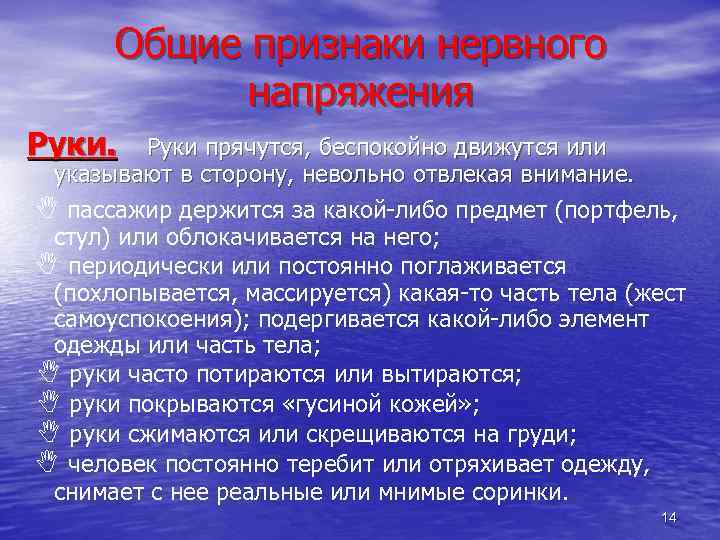

Общие признаки нервного напряжения Руки прячутся, беспокойно движутся или указывают в сторону, невольно отвлекая внимание. пассажир держится за какой-либо предмет (портфель, стул) или облокачивается на него; периодически или постоянно поглаживается (похлопывается, массируется) какая-то часть тела (жест самоуспокоения); подергивается какой-либо элемент одежды или часть тела; руки часто потираются или вытираются; руки покрываются «гусиной кожей» ; руки сжимаются или скрещиваются на груди; человек постоянно теребит или отряхивает одежду, снимает с нее реальные или мнимые соринки. 14

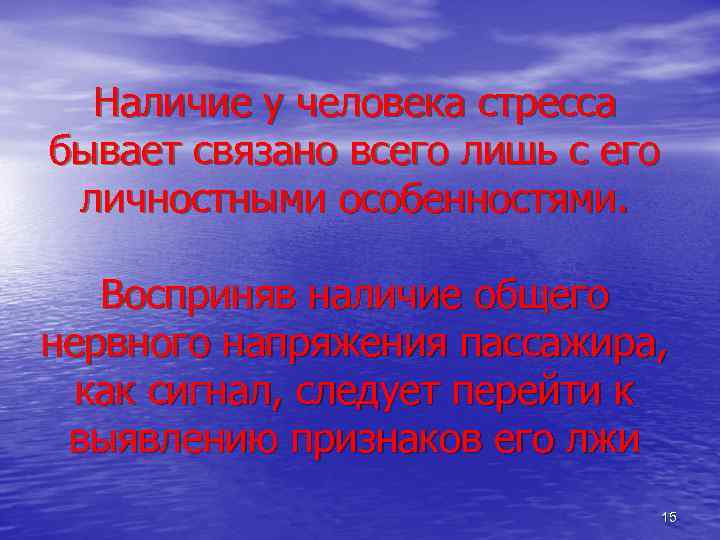

Наличие у человека стресса бывает связано всего лишь с его личностными особенностями. Восприняв наличие общего нервного напряжения пассажира, как сигнал, следует перейти к выявлению признаков его лжи 15

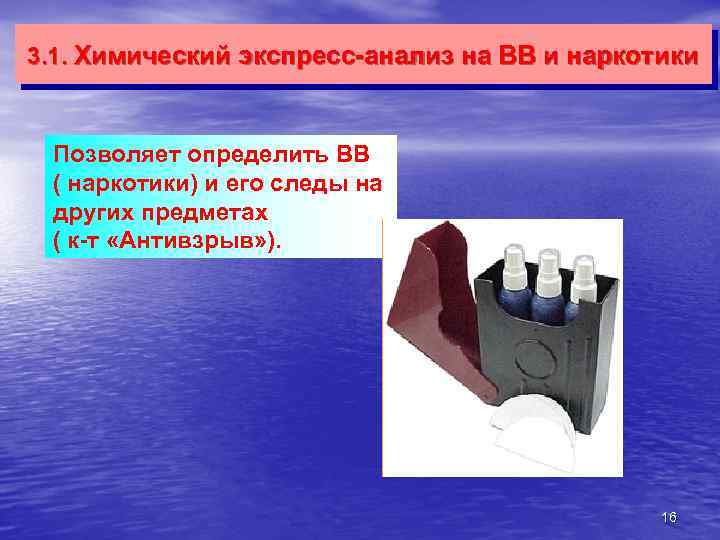

3. 1. Химический экспресс-анализ на ВВ и наркотики Позволяет определить ВВ ( наркотики) и его следы на других предметах ( к-т «Антивзрыв» ). 16

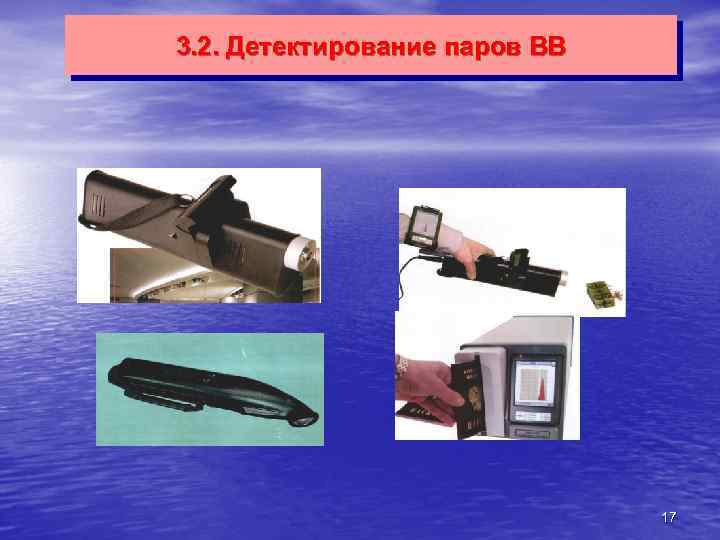

3. 2. Детектирование паров ВВ 17

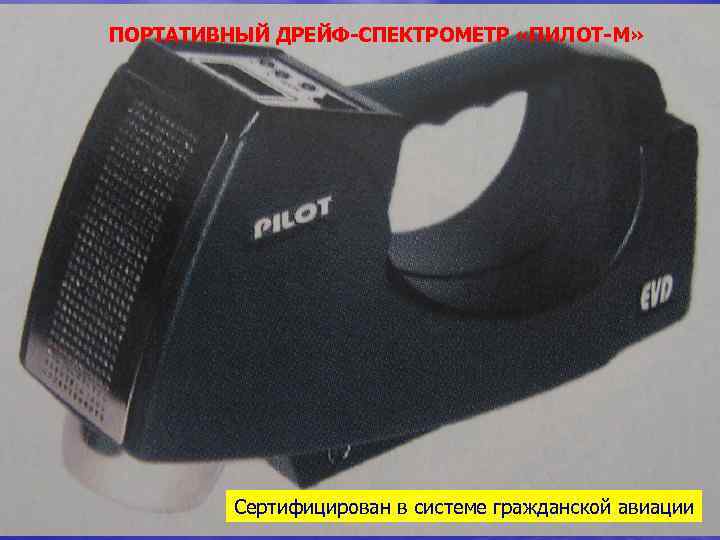

ПОРТАТИВНЫЙ ДРЕЙФ-СПЕКТРОМЕТР «ПИЛОТ-М» Сертифицирован в системе гражданской авиации 18

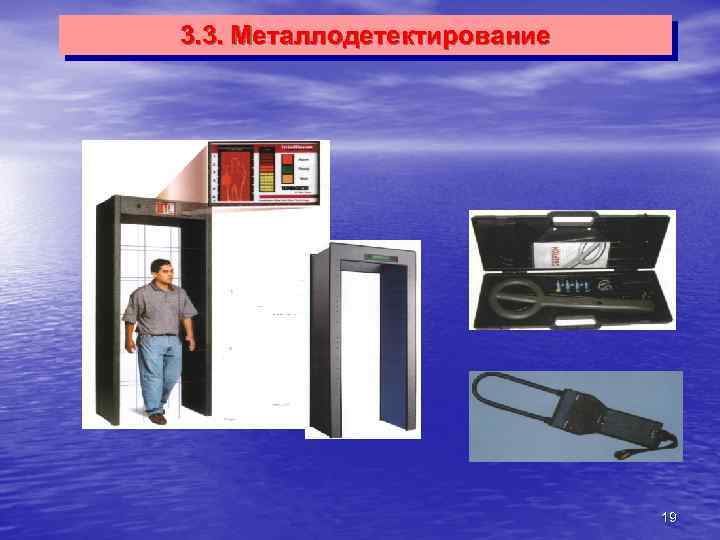

3. 3. Металлодетектирование 19

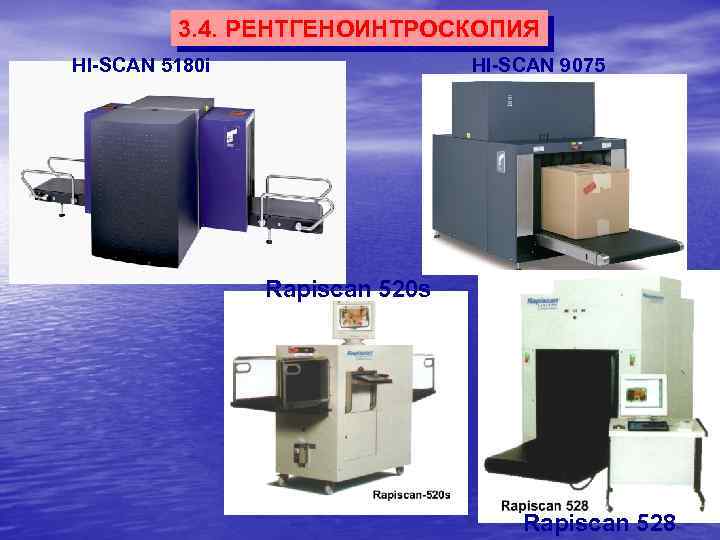

3. 4. РЕНТГЕНОИНТРОСКОПИЯ HI-SCAN 9075 HI-SCAN 5180 i Rapiscan 520 s 20 Rapiscan 528

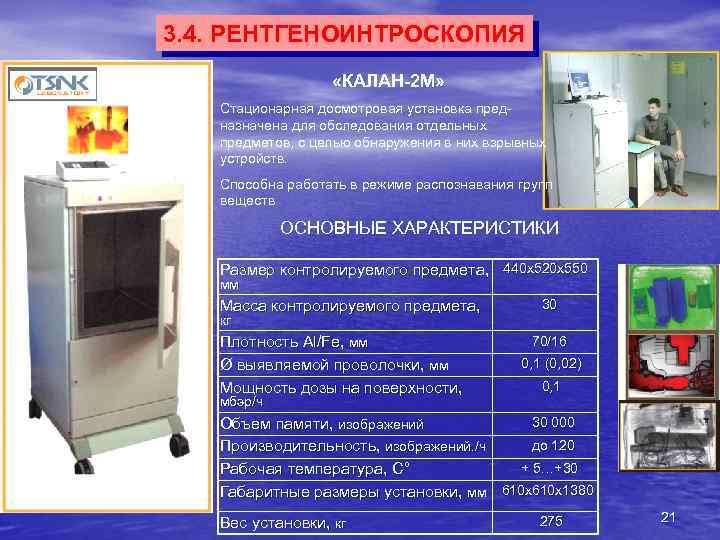

3. 4. РЕНТГЕНОИНТРОСКОПИЯ «КАЛАН-2 М» Стационарная досмотровая установка предназначена для обследования отдельных предметов, с целью обнаружения в них взрывных устройств. Способна работать в режиме распознавания групп веществ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Размер контролируемого предмета, 440 х520 х550 мм Масса контролируемого предмета, кг Плотность Al/Fe, мм Ø выявляемой проволочки, мм Мощность дозы на поверхности, мбэр/ч 30 70/16 0, 1 (0, 02) 0, 1 30 000 Объем памяти, изображений до 120 Производительность, изображений. /ч + 5…+30 Рабочая температура, С° Габаритные размеры установки, мм 610 х1380 Вес установки, кг 275 21

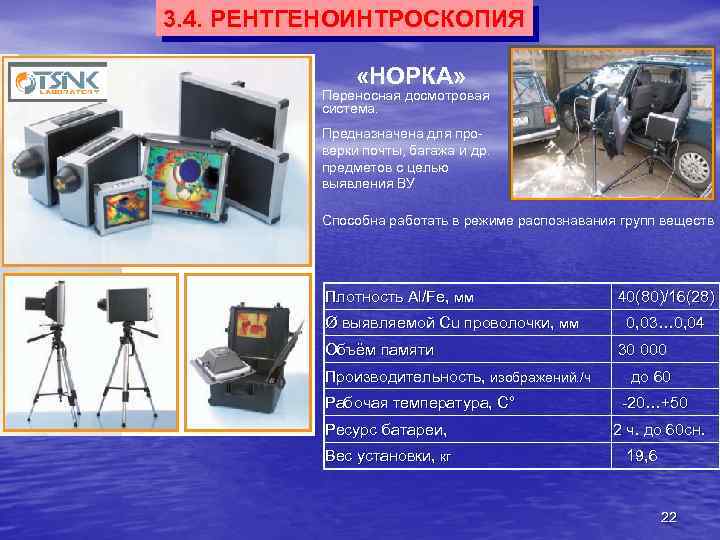

3. 4. РЕНТГЕНОИНТРОСКОПИЯ «НОРКА» Переносная досмотровая система. Предназначена для проверки почты, багажа и др. предметов с целью выявления ВУ Способна работать в режиме распознавания групп веществ Плотность Al/Fe, мм Ø выявляемой Cu проволочки, мм Объём памяти Производительность, изображений. /ч Рабочая температура, С° Ресурс батареи, Вес установки, кг 40(80)/16(28) 0, 03… 0, 04 30 000 до 60 -20…+50 2 ч. до 60 сн. 19, 6 22

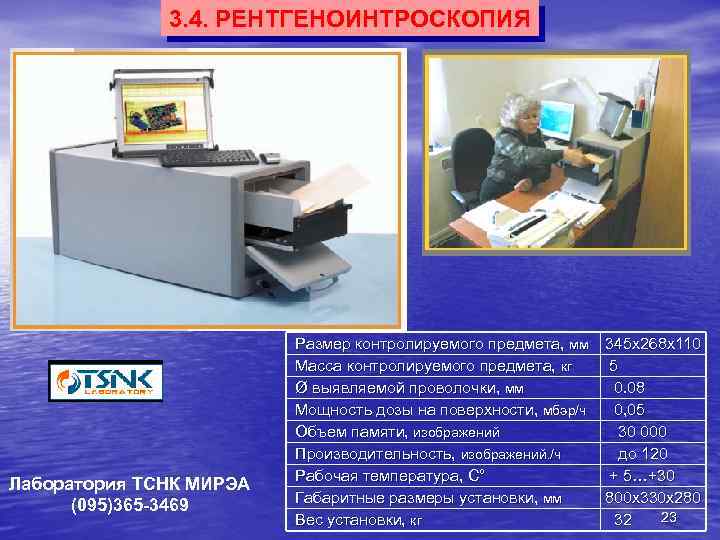

3. 4. РЕНТГЕНОИНТРОСКОПИЯ Лаборатория ТСНК МИРЭА (095)365 -3469 Размер контролируемого предмета, мм Масса контролируемого предмета, кг Ø выявляемой проволочки, мм Мощность дозы на поверхности, мбэр/ч Объем памяти, изображений Производительность, изображений. /ч Рабочая температура, С° Габаритные размеры установки, мм Вес установки, кг 345 х268 х110 5 0. 08 0, 05 30 000 до 120 + 5…+30 800 х330 х280 23 32

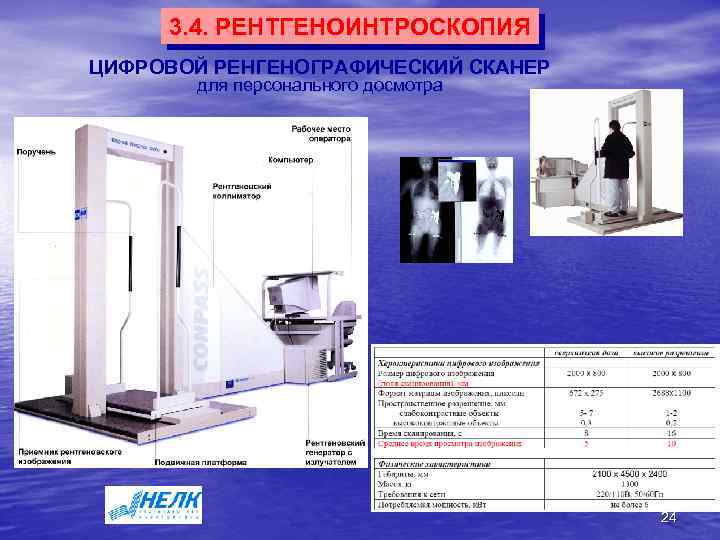

3. 4. РЕНТГЕНОИНТРОСКОПИЯ ЦИФРОВОЙ РЕНГЕНОГРАФИЧЕСКИЙ СКАНЕР для персонального досмотра 24

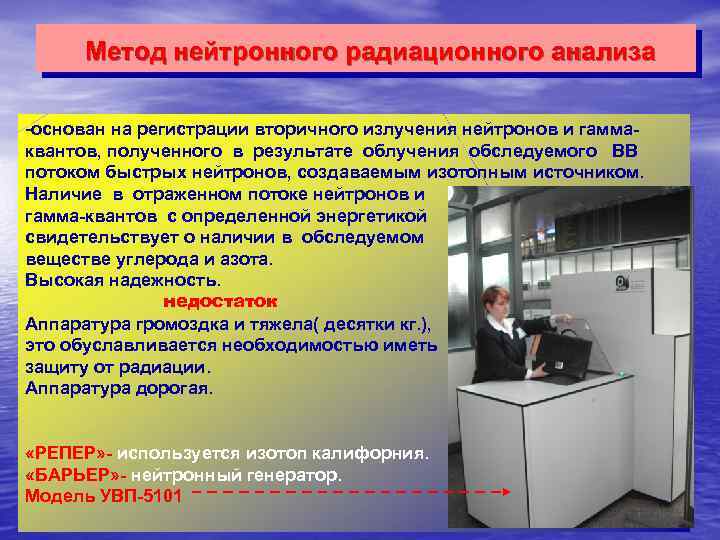

Метод нейтронного радиационного анализа -основан на регистрации вторичного излучения нейтронов и гаммаквантов, полученного в результате облучения обследуемого ВВ потоком быстрых нейтронов, создаваемым изотопным источником. Наличие в отраженном потоке нейтронов и гамма-квантов с определенной энергетикой свидетельствует о наличии в обследуемом веществе углерода и азота. Высокая надежность. недостаток Аппаратура громоздка и тяжела( десятки кг. ), это обуславливается необходимостью иметь защиту от радиации. Аппаратура дорогая. «РЕПЕР» - используется изотоп калифорния. «БАРЬЕР» - нейтронный генератор. Модель УВП-5101 25

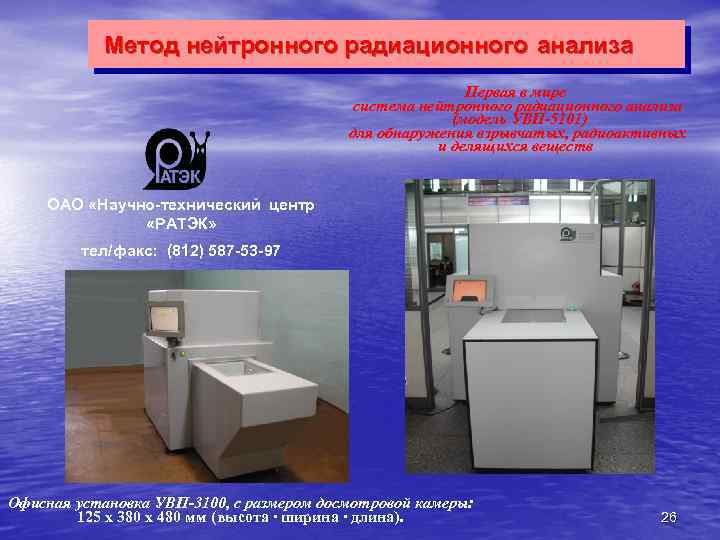

Метод нейтронного радиационного анализа Первая в мире система нейтронного радиационного анализа (модель УВП-5101) для обнаружения взрывчатых, радиоактивных и делящихся веществ ОАО «Научно-технический центр «РАТЭК» тел/факс: (812) 587 -53 -97 Офисная установка УВП-3100, с размером досмотровой камеры: 125 х 380 х 480 мм (высота ∙ ширина ∙ длина). 26

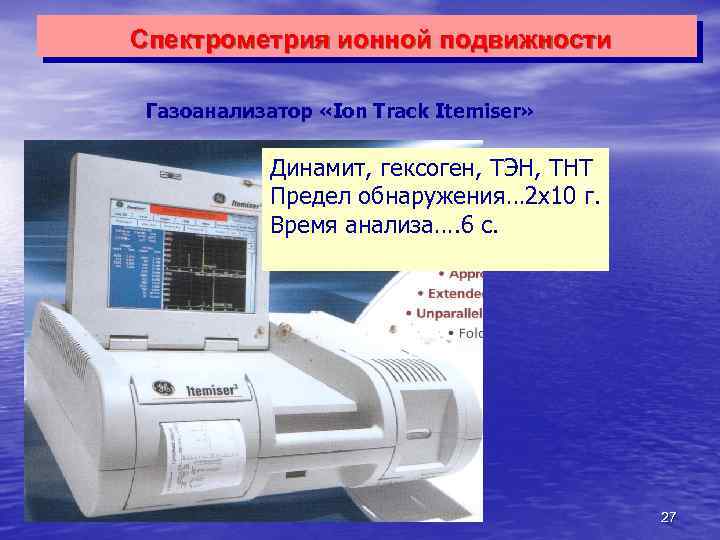

Спектрометрия ионной подвижности Газоанализатор «Ion Track Itemiser» Динамит, гексоген, ТЭН, ТНТ -12 Предел обнаружения… 2 х10 г. Время анализа…. 6 с. 27

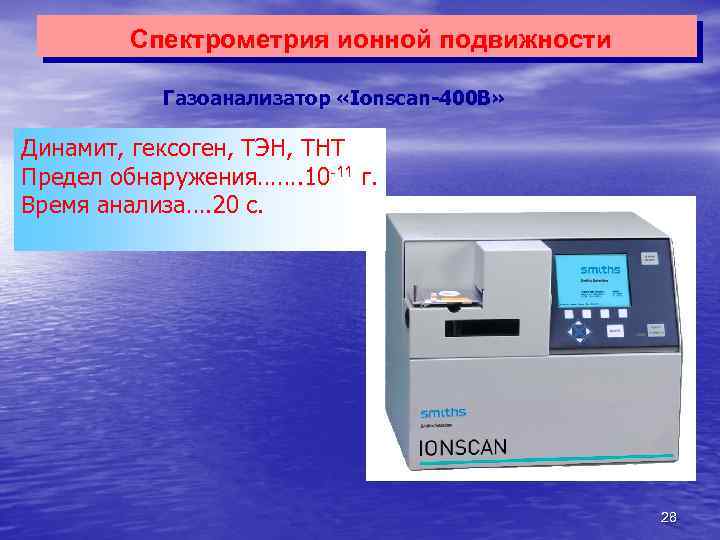

Спектрометрия ионной подвижности Газоанализатор «Ionscan-400 B» Динамит, гексоген, ТЭН, ТНТ Предел обнаружения……. 10 -11 г. Время анализа…. 20 с. 28
Детектирование рентгеновского излучения RTM 950 BC «Спектр» ГУП «Дедал» 29
30

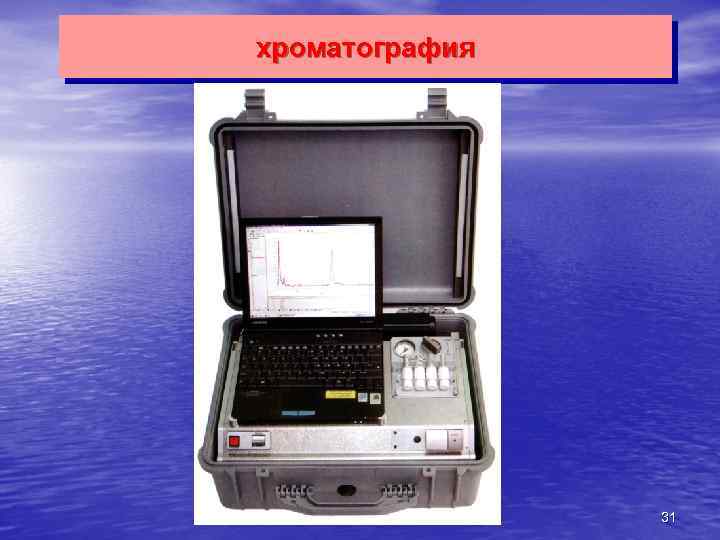

хроматография 31
СПОСОБЫ ОБНАРУЖЕНИЯ ВЗРЫВНЫХ УСТРОЙСТВ ВИЗУАЛЬНЫЙ ОСМОТР (ДОСМОТР); ПРИМЕНЕНИЕ МИННО-РОЗЫСКНЫХ СОБАК; ПРИМЕНЕНИЕ ТЕХНИЧЕСКИХ СРЕДСТВ ОБНАРУЖЕНИЯ ВЗРЫВЧАТЫХ ВЕЩЕСТВ И ВЗРЫВНЫХ УСТРОЙСТВ. 32

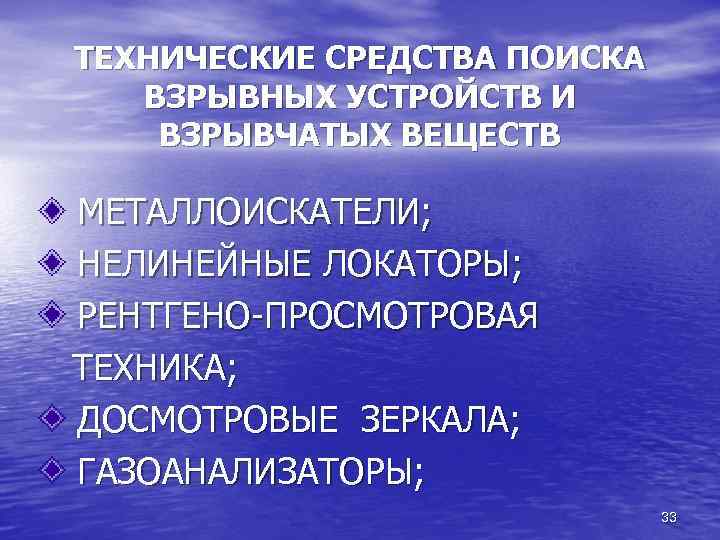

ТЕХНИЧЕСКИЕ СРЕДСТВА ПОИСКА ВЗРЫВНЫХ УСТРОЙСТВ И ВЗРЫВЧАТЫХ ВЕЩЕСТВ МЕТАЛЛОИСКАТЕЛИ; НЕЛИНЕЙНЫЕ ЛОКАТОРЫ; РЕНТГЕНО-ПРОСМОТРОВАЯ ТЕХНИКА; ДОСМОТРОВЫЕ ЗЕРКАЛА; ГАЗОАНАЛИЗАТОРЫ; 33

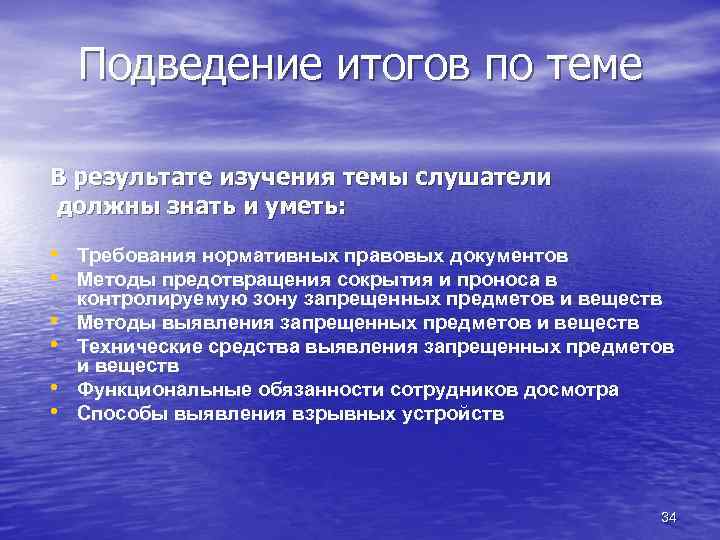

Подведение итогов по теме В результате изучения темы слушатели должны знать и уметь: • Требования нормативных правовых документов • Методы предотвращения сокрытия и проноса в • • контролируемую зону запрещенных предметов и веществ Методы выявления запрещенных предметов и веществ Технические средства выявления запрещенных предметов и веществ Функциональные обязанности сотрудников досмотра Способы выявления взрывных устройств 34
ВОПРОСЫ? 35
