Способы производства цемента Мокрый и сухой

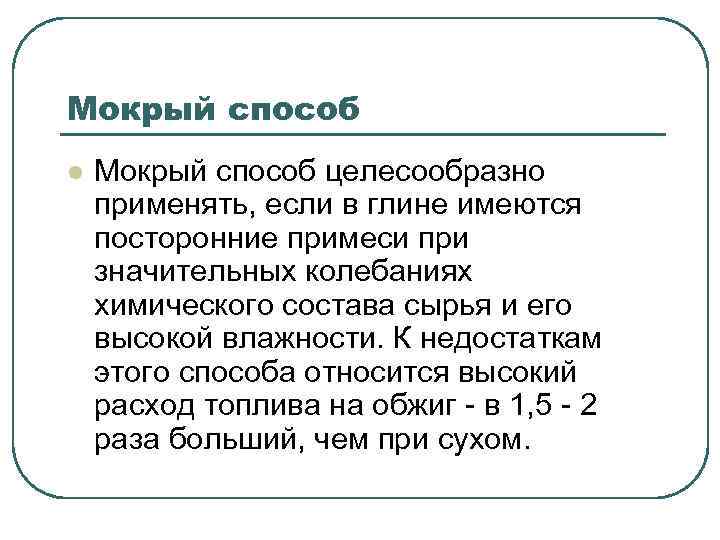

Мокрый способ l Мокрый способ целесообразно применять, если в глине имеются посторонние примеси при значительных колебаниях химического состава сырья и его высокой влажности. К недостаткам этого способа относится высокий расход топлива на обжиг - в 1, 5 - 2 раза больший, чем при сухом.
Технологическая схема получения цемента по мокрому способу

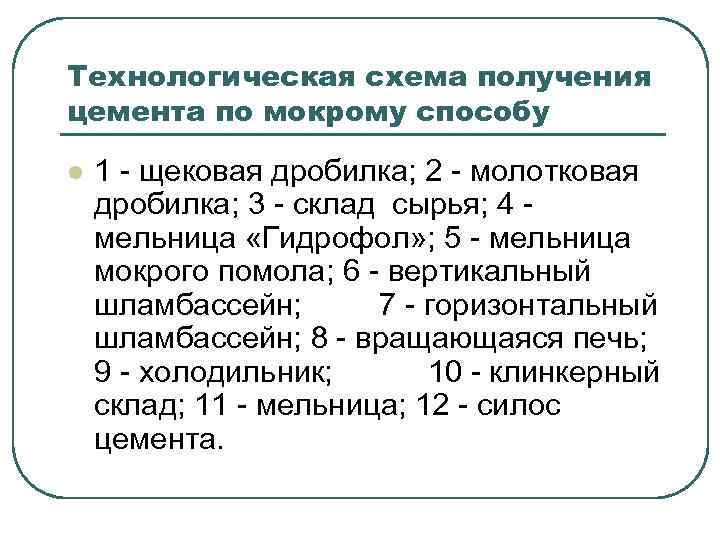

Технологическая схема получения цемента по мокрому способу l 1 - щековая дробилка; 2 - молотковая дробилка; 3 - склад сырья; 4 мельница «Гидрофол» ; 5 - мельница мокрого помола; 6 - вертикальный шламбассейн; 7 - горизонтальный шламбассейн; 8 - вращающаяся печь; 9 - холодильник; 10 - клинкерный склад; 11 - мельница; 12 - силос цемента.

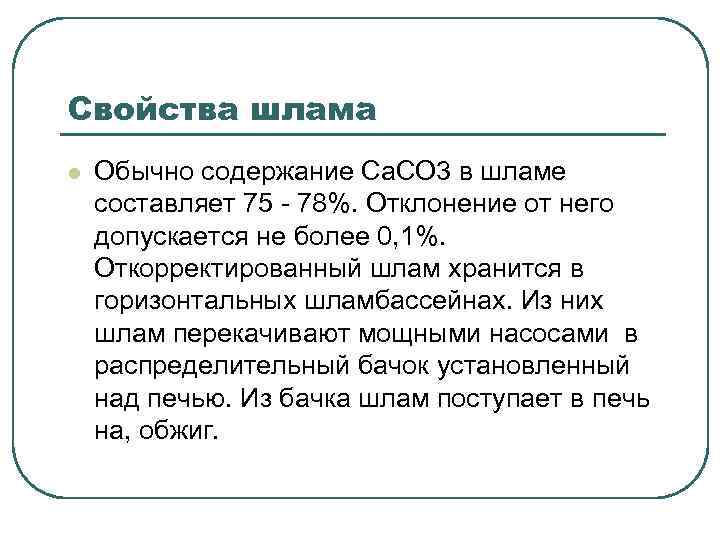

Свойства шлама l Обычно содержание Са. СО 3 в шламе составляет 75 - 78%. Отклонение от него допускается не более 0, 1%. Откорректированный шлам хранится в горизонтальных шламбассейнах. Из них шлам перекачивают мощными насосами в распределительный бачок установленный над печью. Из бачка шлам поступает в печь на, обжиг.

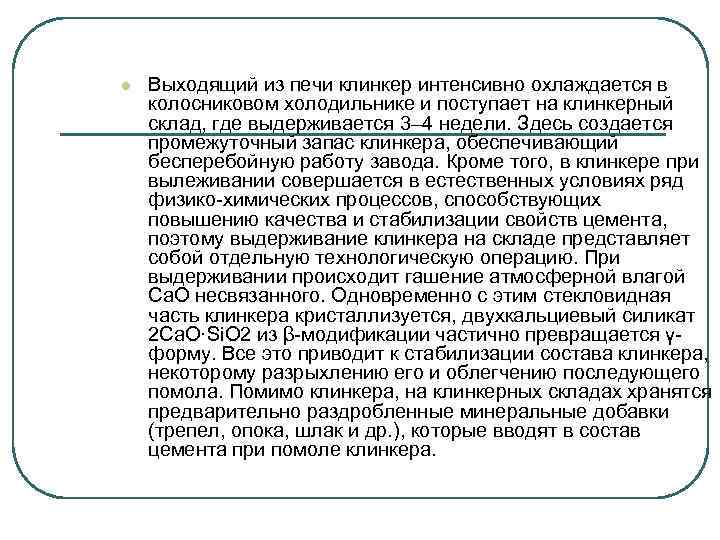

l Выходящий из печи клинкер интенсивно охлаждается в колосниковом холодильнике и поступает на клинкерный склад, где выдерживается 3– 4 недели. Здесь создается промежуточный запас клинкера, обеспечивающий бесперебойную работу завода. Кроме того, в клинкере при вылеживании совершается в естественных условиях ряд физико-химических процессов, способствующих повышению качества и стабилизации свойств цемента, поэтому выдерживание клинкера на складе представляет собой отдельную технологическую операцию. При выдерживании происходит гашение атмосферной влагой Са. О несвязанного. Одновременно с этим стекловидная часть клинкера кристаллизуется, двухкальциевый силикат 2 Са. О·Si. О 2 из β-модификации частично превращается γформу. Все это приводит к стабилизации состава клинкера, некоторому разрыхлению его и облегчению последующего помола. Помимо клинкера, на клинкерных складах хранятся предварительно раздробленные минеральные добавки (трепел, опока, шлак и др. ), которые вводят в состав цемента при помоле клинкера.

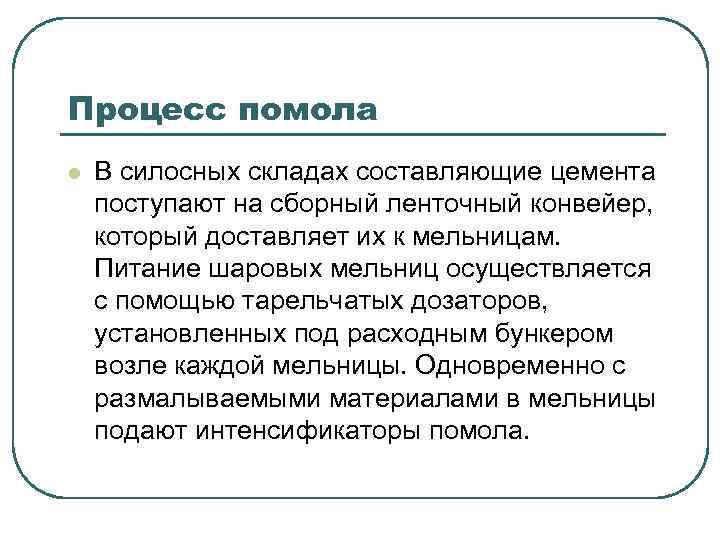

Процесс помола l В силосных складах составляющие цемента поступают на сборный ленточный конвейер, который доставляет их к мельницам. Питание шаровых мельниц осуществляется с помощью тарельчатых дозаторов, установленных под расходным бункером возле каждой мельницы. Одновременно с размалываемыми материалами в мельницы подают интенсификаторы помола.

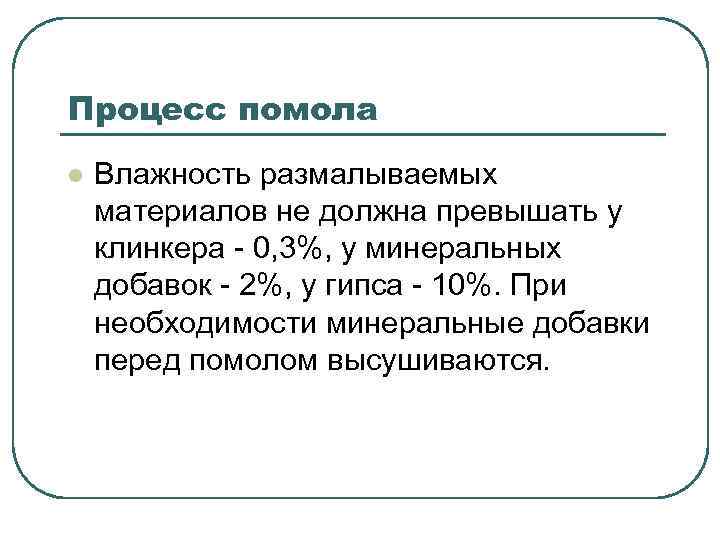

Процесс помола l Влажность размалываемых материалов не должна превышать у клинкера - 0, 3%, у минеральных добавок - 2%, у гипса - 10%. При необходимости минеральные добавки перед помолом высушиваются.
Тонкость помола l l Тонкость помола оказывает существенное влияние на свойства портландцемента. Чем тоньше размолот клинкер, тем быстрее схватывается и твердеет цемент и выше его прочность в начальные сроки твердения. Тонкость помола должна быть такой, чтобы при просеивании не менее 85% цемента свободно проходило через сито № 008. При этом удельная поверхность цемента не должна быть меньше 250 - 300 и превышать 700 м 2/кг. Из шаровых мельниц цемент пневмотранспортом загружают в силоса. Вместимость силосов 2500 - 10000 т, а иногда и более. Силоса оборудованы пневматическими устройствами для рыхления и гомогенизации цемента при хранении.

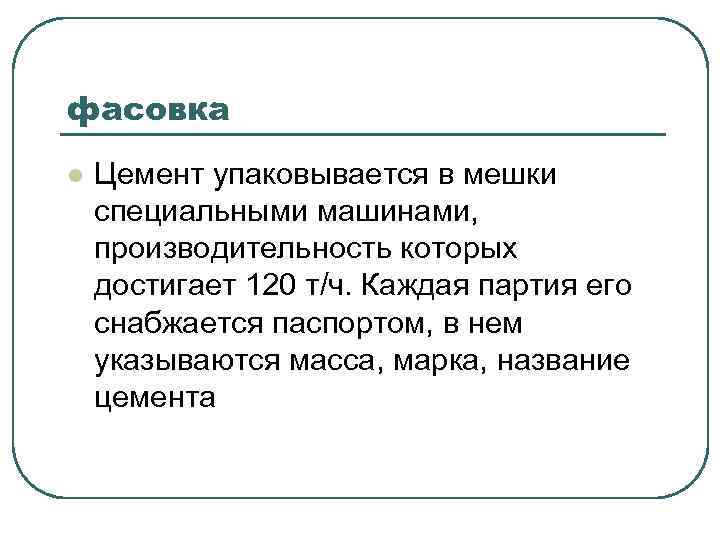

фасовка l Цемент упаковывается в мешки специальными машинами, производительность которых достигает 120 т/ч. Каждая партия его снабжается паспортом, в нем указываются масса, марка, название цемента

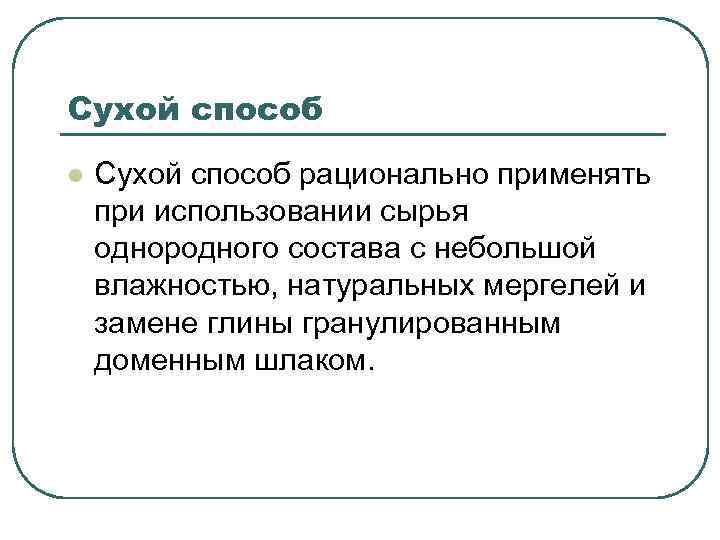

Сухой способ l Сухой способ рационально применять при использовании сырья однородного состава с небольшой влажностью, натуральных мергелей и замене глины гранулированным доменным шлаком.

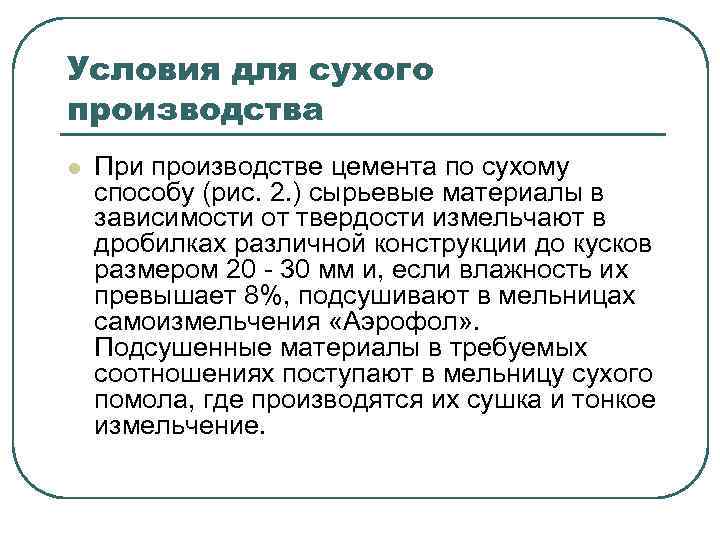

Условия для сухого производства l При производстве цемента по сухому способу (рис. 2. ) сырьевые материалы в зависимости от твердости измельчают в дробилках различной конструкции до кусков размером 20 - 30 мм и, если влажность их превышает 8%, подсушивают в мельницах самоизмельчения «Аэрофол» . Подсушенные материалы в требуемых соотношениях поступают в мельницу сухого помола, где производятся их сушка и тонкое измельчение.
Технологическая схема получения цемента по сухому способу

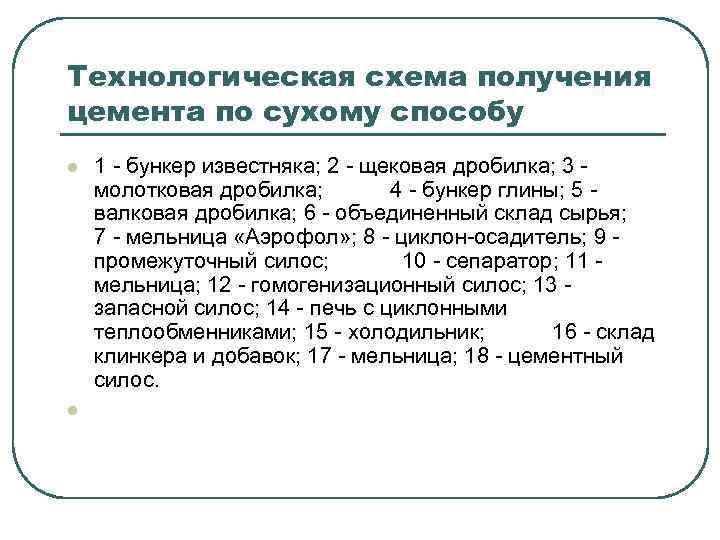

Технологическая схема получения цемента по сухому способу l l 1 - бункер известняка; 2 - щековая дробилка; 3 молотковая дробилка; 4 - бункер глины; 5 валковая дробилка; 6 - объединенный склад сырья; 7 - мельница «Аэрофол» ; 8 - циклон-осадитель; 9 промежуточный силос; 10 - сепаратор; 11 мельница; 12 - гомогенизационный силос; 13 запасной силос; 14 - печь с циклонными теплообменниками; 15 - холодильник; 16 - склад клинкера и добавок; 17 - мельница; 18 - цементный силос.

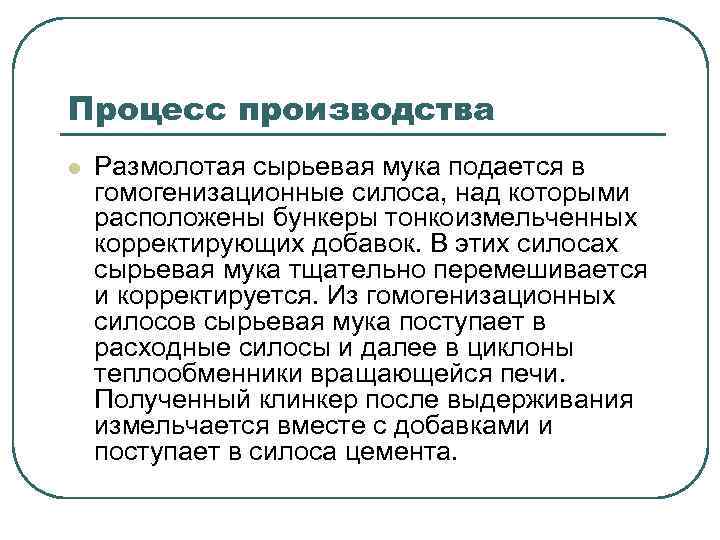

Процесс производства l Размолотая сырьевая мука подается в гомогенизационные силоса, над которыми расположены бункеры тонкоизмельченных корректирующих добавок. В этих силосах сырьевая мука тщательно перемешивается и корректируется. Из гомогенизационных силосов сырьевая мука поступает в расходные силосы и далее в циклоны теплообменники вращающейся печи. Полученный клинкер после выдерживания измельчается вместе с добавками и поступает в силоса цемента.
Ограничения l Однако надо учитывать, что возможности применения сухого способа ограничены влажностью перерабатываемого сырья. Переработка сырья с влажностью более 20 -25% по сухому способу связана с высокими расходами теплоты на сушку, и этот способ становится неэкономичным.
