Способы обеспечения безотказной работы в сетях SDH

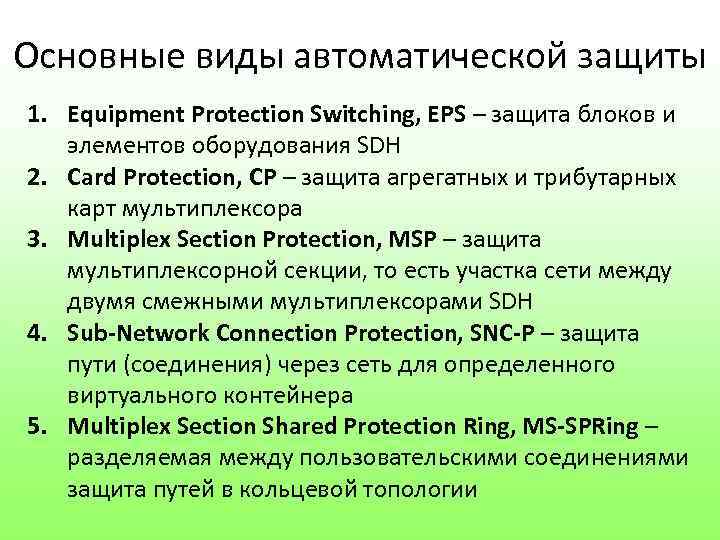

Основные виды автоматической защиты 1. Equipment Protection Switching, EPS – защита блоков и элементов оборудования SDH 2. Card Protection, CP – защита агрегатных и трибутарных карт мультиплексора 3. Multiplex Section Protection, MSP – защита мультиплексорной секции, то есть участка сети между двумя смежными мультиплексорами SDH 4. Sub-Network Connection Protection, SNC-P – защита пути (соединения) через сеть для определенного виртуального контейнера 5. Multiplex Section Shared Protection Ring, MS-SPRing – разделяемая между пользовательскими соединениями защита путей в кольцевой топологии

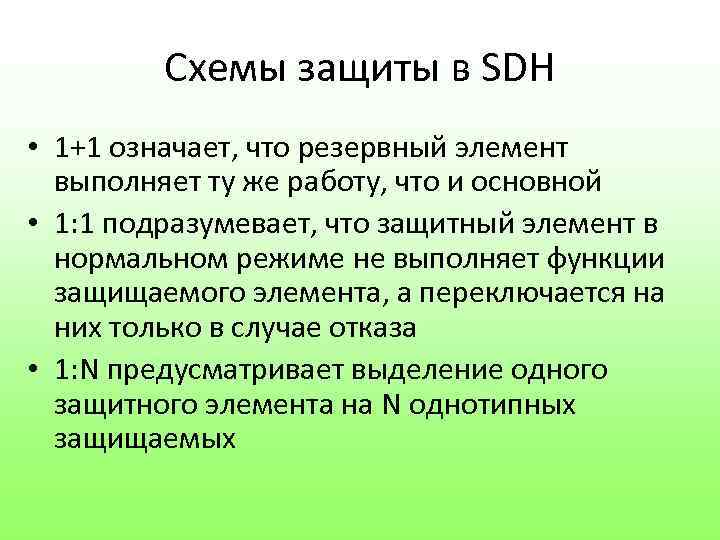

Схемы защиты в SDH • 1+1 означает, что резервный элемент выполняет ту же работу, что и основной • 1: 1 подразумевает, что защитный элемент в нормальном режиме не выполняет функции защищаемого элемента, а переключается на них только в случае отказа • 1: N предусматривает выделение одного защитного элемента на N однотипных защищаемых

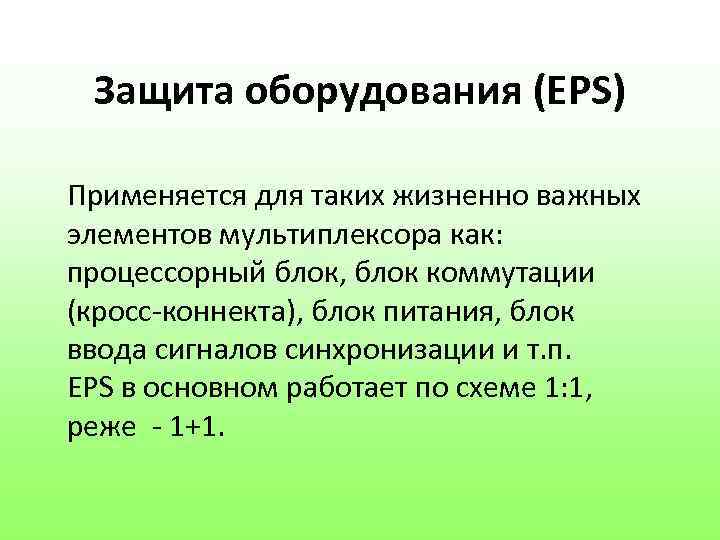

Защита оборудования (EPS) Применяется для таких жизненно важных элементов мультиплексора как: процессорный блок, блок коммутации (кросс-коннекта), блок питания, блок ввода сигналов синхронизации и т. п. EPS в основном работает по схеме 1: 1, реже - 1+1.

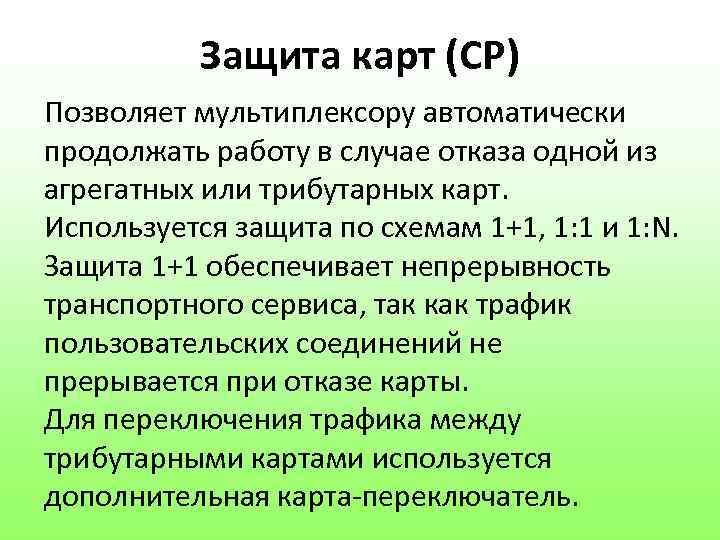

Защита карт (CP) Позволяет мультиплексору автоматически продолжать работу в случае отказа одной из агрегатных или трибутарных карт. Используется защита по схемам 1+1, 1: 1 и 1: N. Защита 1+1 обеспечивает непрерывность транспортного сервиса, так как трафик пользовательских соединений не прерывается при отказе карты. Для переключения трафика между трибутарными картами используется дополнительная карта-переключатель.

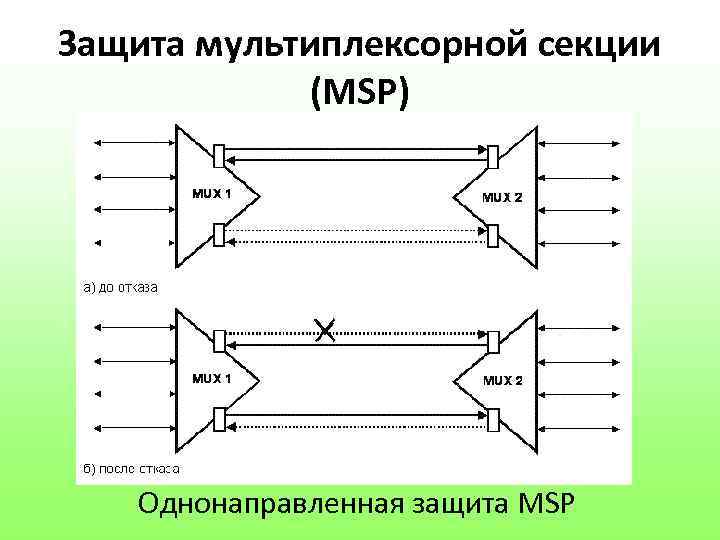

Защита мультиплексорной секции (MSP) Однонаправленная защита MSP

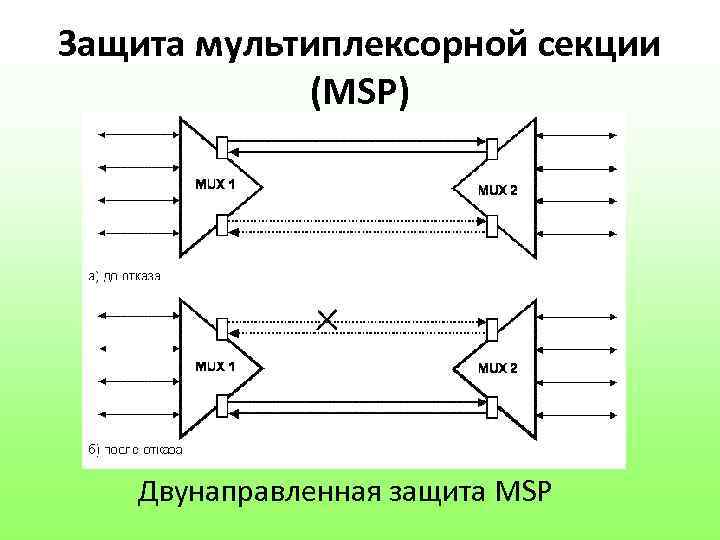

Защита мультиплексорной секции (MSP) Двунаправленная защита MSP

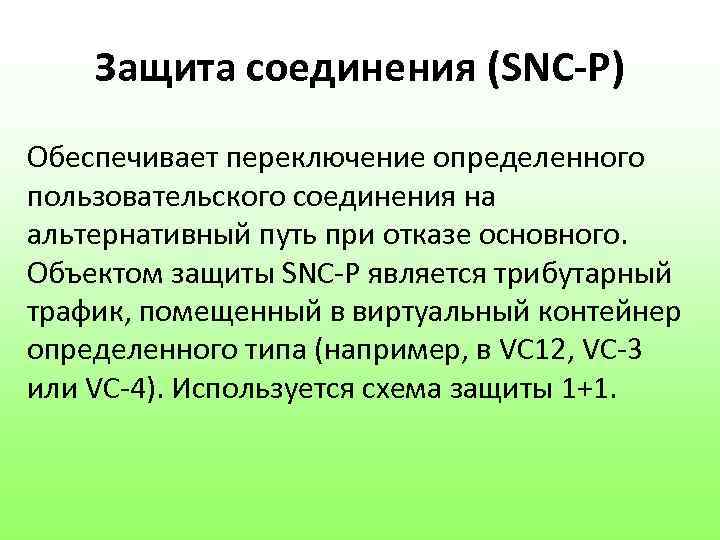

Защита соединения (SNC-P) Обеспечивает переключение определенного пользовательского соединения на альтернативный путь при отказе основного. Объектом защиты SNC-P является трибутарный трафик, помещенный в виртуальный контейнер определенного типа (например, в VC 12, VC-3 или VC-4). Используется схема защиты 1+1.

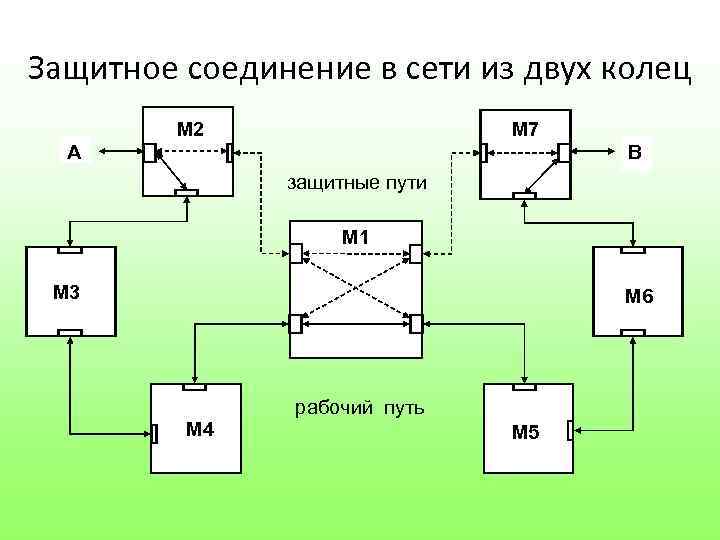

Защитное соединение в сети из двух колец M 2 M 7 A B защитные пути M 1 M 3 M 6 M 4 рабочий путь M 5

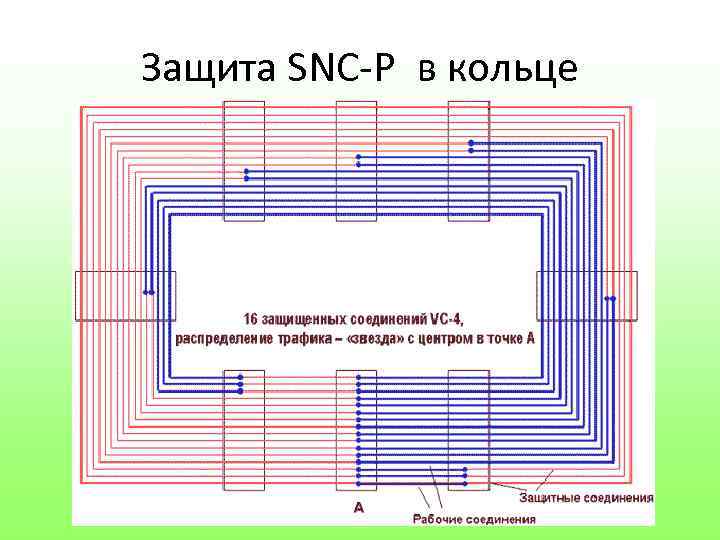

Защита SNC-P в кольце

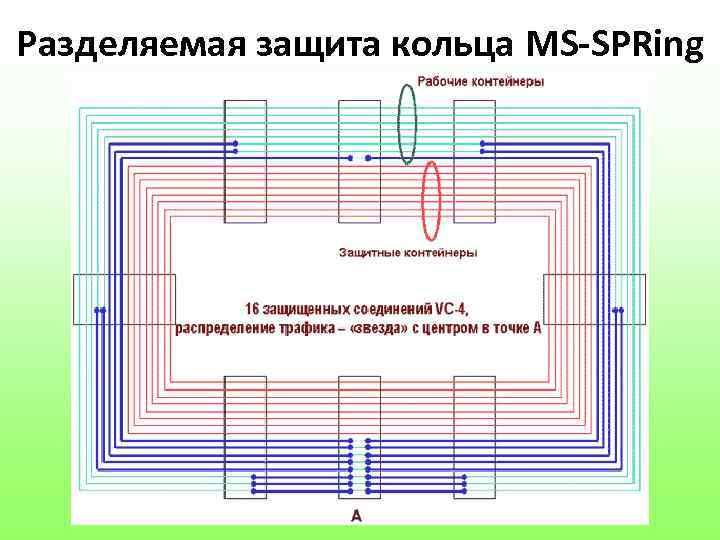

Разделяемая защита кольца MS-SPRing

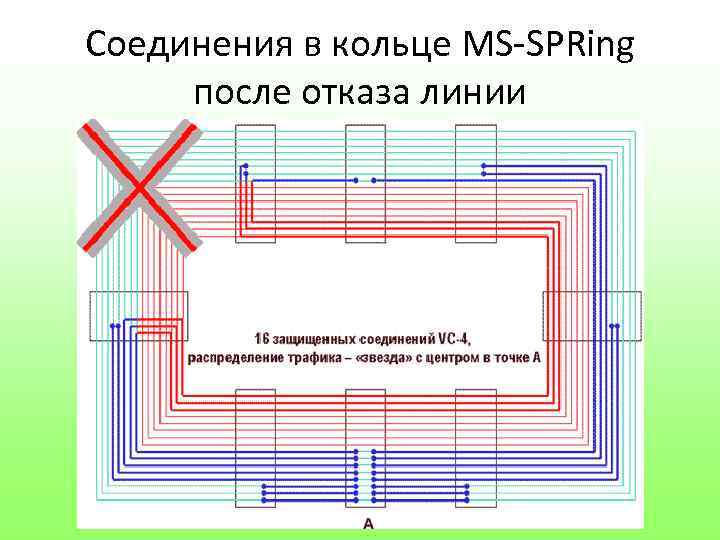

Соединения в кольце MS-SPRing после отказа линии

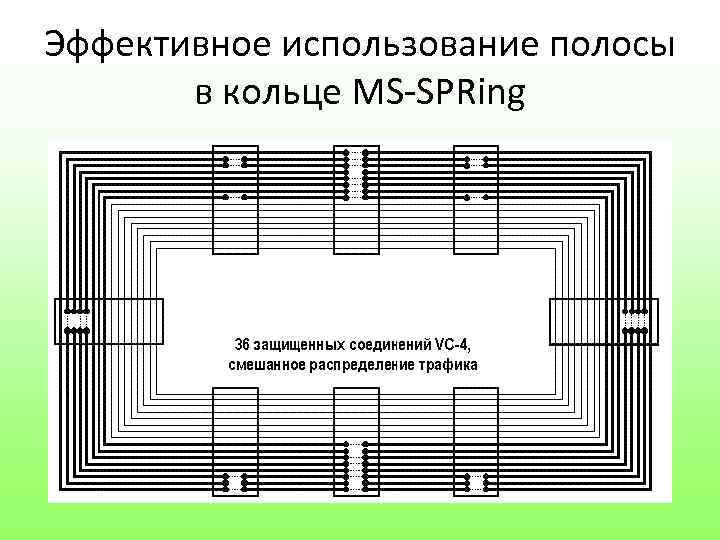

Эффективное использование полосы в кольце MS-SPRing
