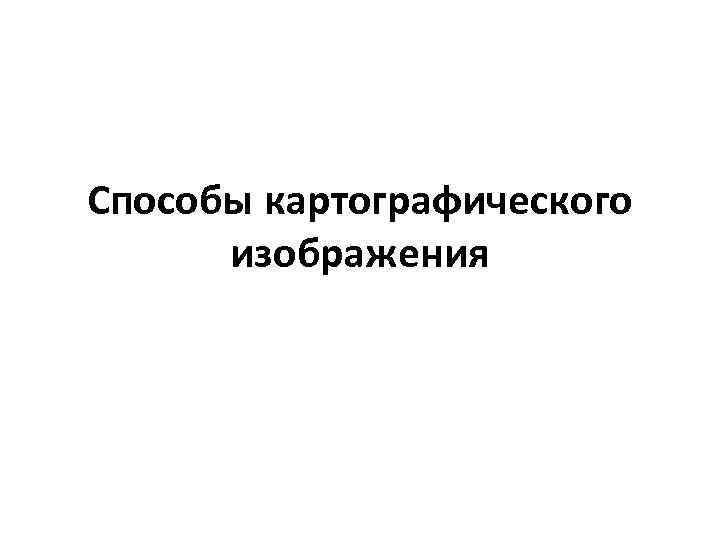

Способы картографического изображения
Картографические условные знаки – это графические символы, с помощью которых на карте показывают вид объектов, их местоположение, форму, размеры, качественные и количественные характеристики. Условные обозначения Внемасштабные Линейные Площадные
Внемасштабные Площадные Линейные

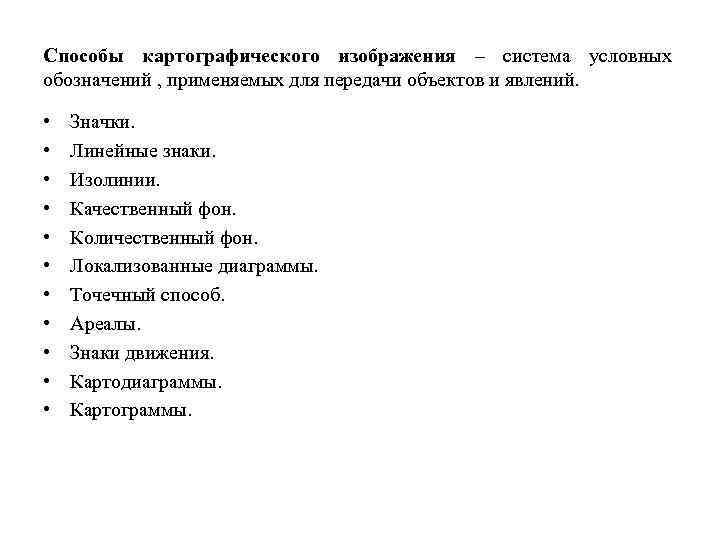

Способы картографического изображения – система условных обозначений , применяемых для передачи объектов и явлений. • • • Значки. Линейные знаки. Изолинии. Качественный фон. Количественный фон. Локализованные диаграммы. Точечный способ. Ареалы. Знаки движения. Картодиаграммы. Картограммы.
Способ значков – показывает местоположение объектов, локализованных в пунктах и обычно не выражающихся в масштабе карты. наглядные
геометрические
Линейные знаки - - показывают либо изображение линий как таковых, либо линейных объектов, не выражающихся по ширине в масштабе карты.
Изолинии – проходят на карте через точки с одинаковыми количественными показателями.
Качественный фон – показывает подразделение территории на однородные в качественном отношении участки (для явлений сплошного или массового распространения).
Количественный фон – показывает подразделение территории на однородные в количественном отношении участки (для явлений сплошного или массового распространения).
Локализованные диаграммы –характеризуют явления, имеющие сплошное или полосное (например, реки)распространение. Графики или диаграммы помещают в пунктах наблюдения или измерения этих явлений.
Ареалы – области распространения какого-либо явления.
Знаки движения – показывают перемещение или связи (в виде векторов или полос).
Картограмма – способ изображения средней интенсивности какого-либо явления в пределах определенных территориальных единиц. Используются относительные показатели.
Картодиаграмма – показывает распределение какого-либо явления посредством диаграмм, размещенных внутри единиц территориального деления (чаще административного) и выражающих суммарную величину явления в пределах соответствующей территориальной единицы. При этом чаще всего используют абсолютные показатели.
Точечный способ - изображение явлений массового распространения с помощью множества точек, каждая из которых имеет определенный «вес» , т. е. обозначает некоторое число единиц данного явления.
