Способы картографического изображения Геоэкологическое картографирование Тема 18

Зарегистрируйтесь, чтобы просмотреть полный документ!

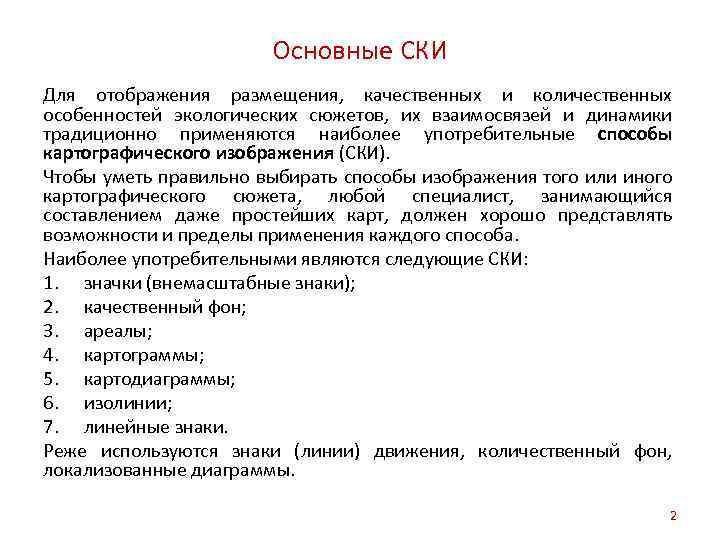

Основные СКИ Для отображения размещения, качественных и количественных особенностей экологических сюжетов, их взаимосвязей и динамики традиционно применяются наиболее употребительные способы картографического изображения (СКИ). Чтобы уметь правильно выбирать способы изображения того или иного картографического сюжета, любой специалист, занимающийся составлением даже простейших карт, должен хорошо представлять возможности и пределы применения каждого способа. Наиболее употребительными являются следующие СКИ: 1. значки (внемасштабные знаки); 2. качественный фон; 3. ареалы; 4. картограммы; 5. картодиаграммы; 6. изолинии; 7. линейные знаки. Реже используются знаки (линии) движения, количественный фон, локализованные диаграммы. 2

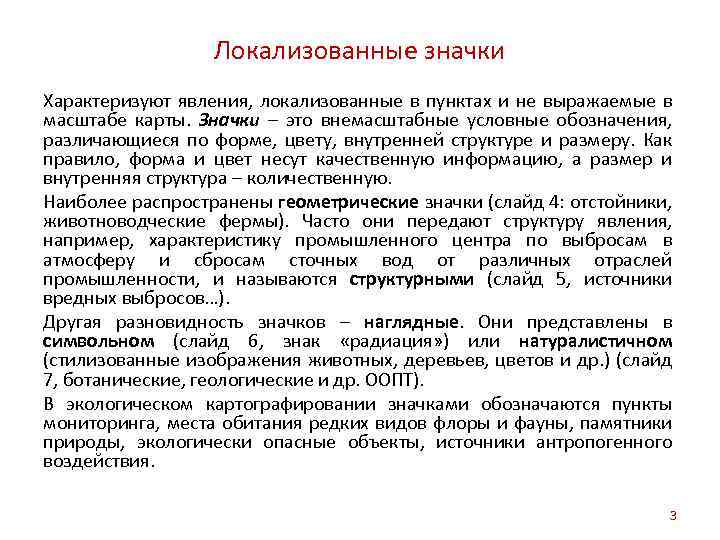

Локализованные значки Характеризуют явления, локализованные в пунктах и не выражаемые в масштабе карты. Значки – это внемасштабные условные обозначения, различающиеся по форме, цвету, внутренней структуре и размеру. Как правило, форма и цвет несут качественную информацию, а размер и внутренняя структура – количественную. Наиболее распространены геометрические значки (слайд 4: отстойники, животноводческие фермы). Часто они передают структуру явления, например, характеристику промышленного центра по выбросам в атмосферу и сбросам сточных вод от различных отраслей промышленности, и называются структурными (слайд 5, источники вредных выбросов…). Другая разновидность значков – наглядные. Они представлены в символьном (слайд 6, знак «радиация» ) или натуралистичном (стилизованные изображения животных, деревьев, цветов и др. ) (слайд 7, ботанические, геологические и др. ООПТ). В экологическом картографировании значками обозначаются пункты мониторинга, места обитания редких видов флоры и фауны, памятники природы, экологически опасные объекты, источники антропогенного воздействия. 3

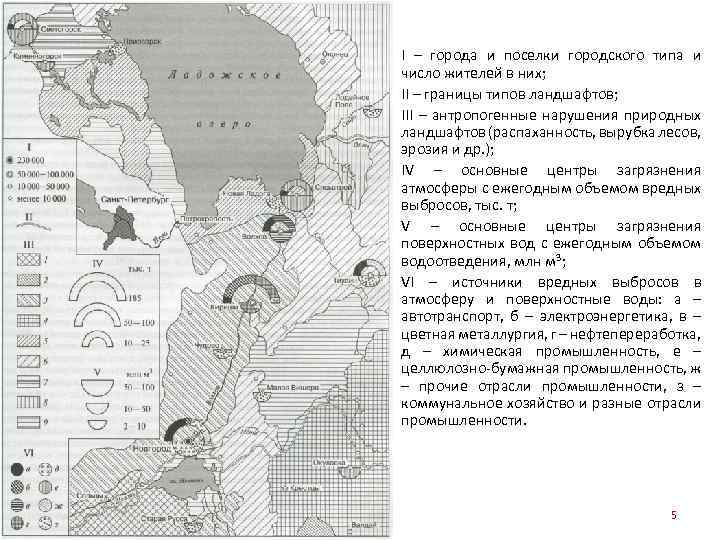

I – города и поселки городского типа и число жителей в них; II – границы типов ландшафтов; III – антропогенные нарушения природных ландшафтов (распаханность, вырубка лесов, эрозия и др. ); IV – основные центры загрязнения атмосферы с ежегодным объемом вредных выбросов, тыс. т; V – основные центры загрязнения поверхностных вод с ежегодным объемом водоотведения, млн м 3; VI – источники вредных выбросов в атмосферу и поверхностные воды: а – автотранспорт, б – электроэнергетика, в – цветная металлургия, г – нефтепереработка, д – химическая промышленность, е – целлюлозно-бумажная промышленность, ж – прочие отрасли промышленности, з – коммунальное хозяйство и разные отрасли промышленности. 5

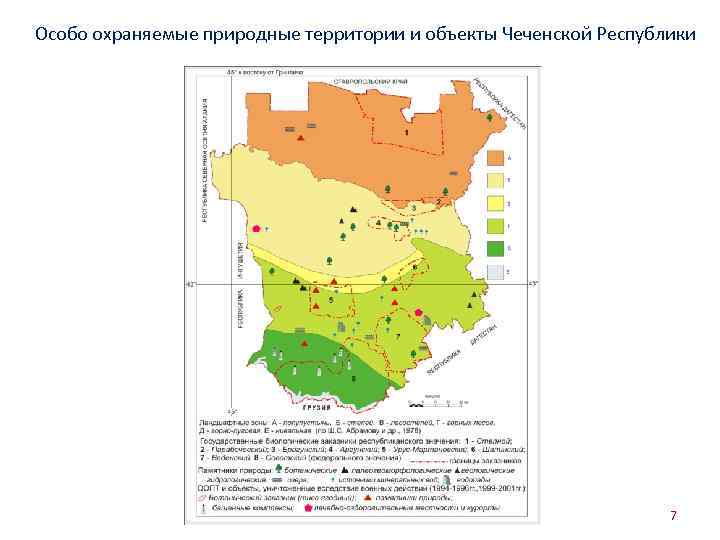

Особо охраняемые природные территории и объекты Чеченской Республики 7

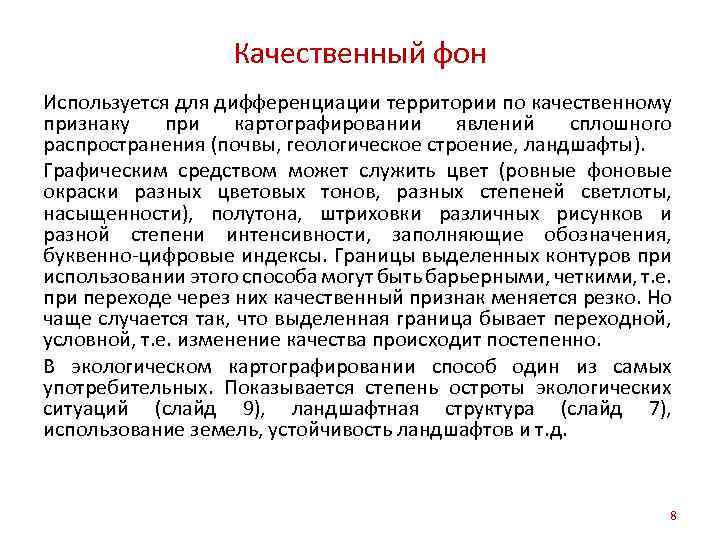

Качественный фон Используется для дифференциации территории по качественному признаку при картографировании явлений сплошного распространения (почвы, геологическое строение, ландшафты). Графическим средством может служить цвет (ровные фоновые окраски разных цветовых тонов, разных степеней светлоты, насыщенности), полутона, штриховки различных рисунков и разной степени интенсивности, заполняющие обозначения, буквенно-цифровые индексы. Границы выделенных контуров при использовании этого способа могут быть барьерными, четкими, т. е. при переходе через них качественный признак меняется резко. Но чаще случается так, что выделенная граница бывает переходной, условной, т. е. изменение качества происходит постепенно. В экологическом картографировании способ один из самых употребительных. Показывается степень остроты экологических ситуаций (слайд 9), ландшафтная структура (слайд 7), использование земель, устойчивость ландшафтов и т. д. 8

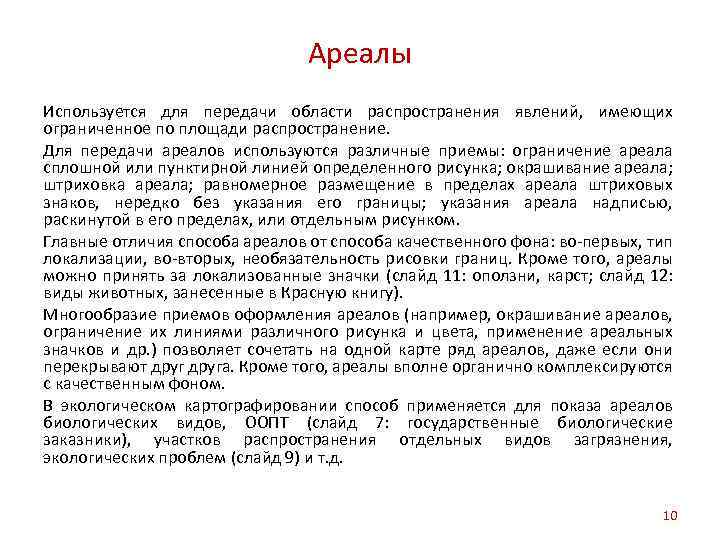

Ареалы Используется для передачи области распространения явлений, имеющих ограниченное по площади распространение. Для передачи ареалов используются различные приемы: ограничение ареала сплошной или пунктирной линией определенного рисунка; окрашивание ареала; штриховка ареала; равномерное размещение в пределах ареала штриховых знаков, нередко без указания его границы; указания ареала надписью, раскинутой в его пределах, или отдельным рисунком. Главные отличия способа ареалов от способа качественного фона: во-первых, тип локализации, во-вторых, необязательность рисовки границ. Кроме того, ареалы можно принять за локализованные значки (слайд 11: оползни, карст; слайд 12: виды животных, занесенные в Красную книгу). Многообразие приемов оформления ареалов (например, окрашивание ареалов, ограничение их линиями различного рисунка и цвета, применение ареальных значков и др. ) позволяет сочетать на одной карте ряд ареалов, даже если они перекрывают друга. Кроме того, ареалы вполне органично комплексируются с качественным фоном. В экологическом картографировании способ применяется для показа ареалов биологических видов, ООПТ (слайд 7: государственные биологические заказники), участков распространения отдельных видов загрязнения, экологических проблем (слайд 9) и т. д. 10

Опасные природные процессы и явления на территории России 11

Особо охраняемые территории Ростовской области 12

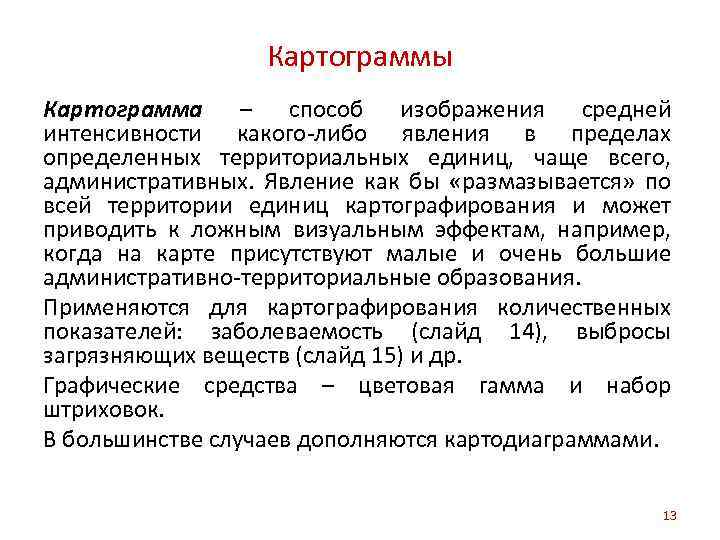

Картограммы Картограмма – способ изображения средней интенсивности какого-либо явления в пределах определенных территориальных единиц, чаще всего, административных. Явление как бы «размазывается» по всей территории единиц картографирования и может приводить к ложным визуальным эффектам, например, когда на карте присутствуют малые и очень большие административно-территориальные образования. Применяются для картографирования количественных показателей: заболеваемость (слайд 14), выбросы загрязняющих веществ (слайд 15) и др. Графические средства – цветовая гамма и набор штриховок. В большинстве случаев дополняются картодиаграммами. 13

Выбросы в атмосферный воздух загрязняющих веществ, т/га 15

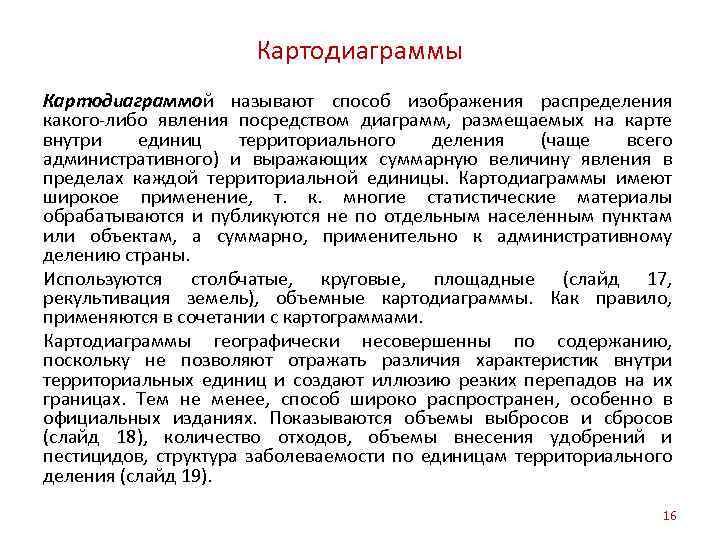

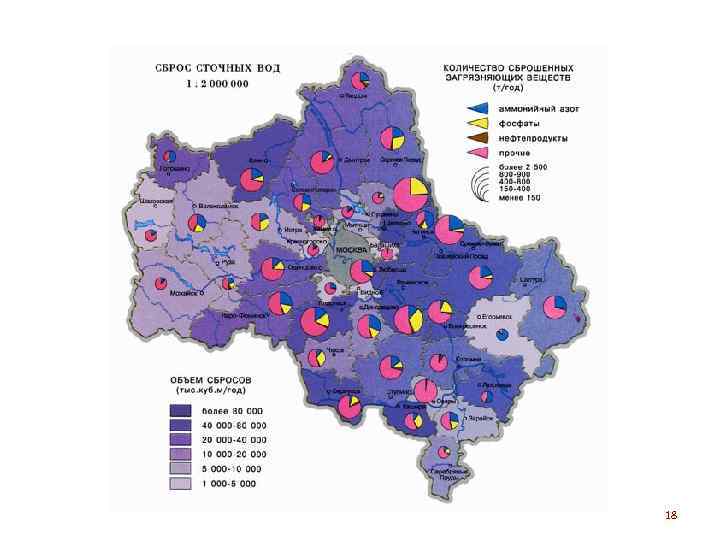

Картодиаграммы Картодиаграммой называют способ изображения распределения какого-либо явления посредством диаграмм, размещаемых на карте внутри единиц территориального деления (чаще всего административного) и выражающих суммарную величину явления в пределах каждой территориальной единицы. Картодиаграммы имеют широкое применение, т. к. многие статистические материалы обрабатываются и публикуются не по отдельным населенным пунктам или объектам, а суммарно, применительно к административному делению страны. Используются столбчатые, круговые, площадные (слайд 17, рекультивация земель), объемные картодиаграммы. Как правило, применяются в сочетании с картограммами. Картодиаграммы географически несовершенны по содержанию, поскольку не позволяют отражать различия характеристик внутри территориальных единиц и создают иллюзию резких перепадов на их границах. Тем не менее, способ широко распространен, особенно в официальных изданиях. Показываются объемы выбросов и сбросов (слайд 18), количество отходов, объемы внесения удобрений и пестицидов, структура заболеваемости по единицам территориального деления (слайд 19). 16

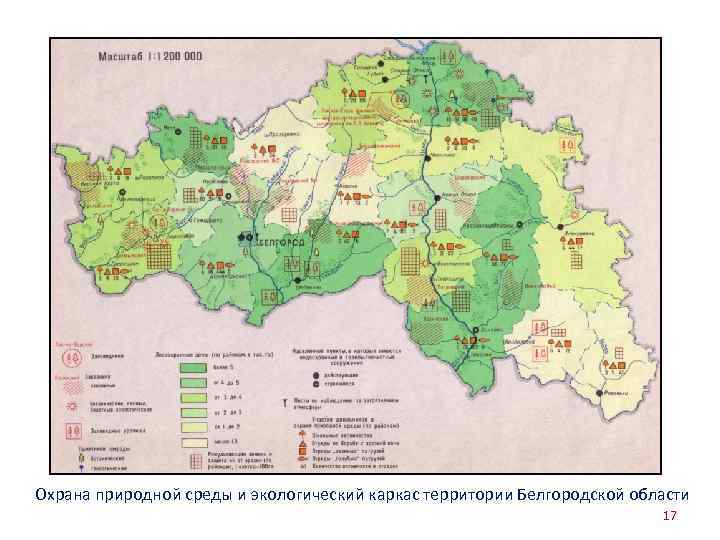

Охрана природной среды и экологический каркас территории Белгородской области 17

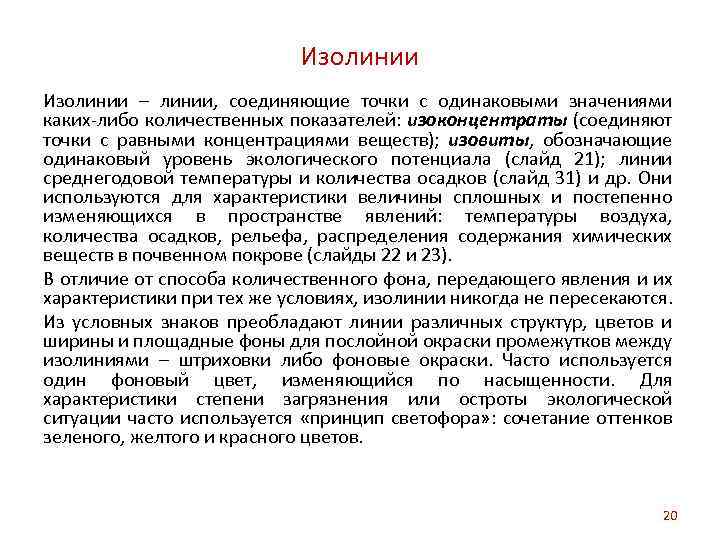

Изолинии – линии, соединяющие точки с одинаковыми значениями каких-либо количественных показателей: изоконцентраты (соединяют точки с равными концентрациями веществ); изовиты, обозначающие одинаковый уровень экологического потенциала (слайд 21); линии среднегодовой температуры и количества осадков (слайд 31) и др. Они используются для характеристики величины сплошных и постепенно изменяющихся в пространстве явлений: температуры воздуха, количества осадков, рельефа, распределения содержания химических веществ в почвенном покрове (слайды 22 и 23). В отличие от способа количественного фона, передающего явления и их характеристики при тех же условиях, изолинии никогда не пересекаются. Из условных знаков преобладают линии различных структур, цветов и ширины и площадные фоны для послойной окраски промежутков между изолиниями – штриховки либо фоновые окраски. Часто используется один фоновый цвет, изменяющийся по насыщенности. Для характеристики степени загрязнения или остроты экологической ситуации часто используется «принцип светофора» : сочетание оттенков зеленого, желтого и красного цветов. 20

Фрагмент карты оценки природных условий жизни населения СССР 21

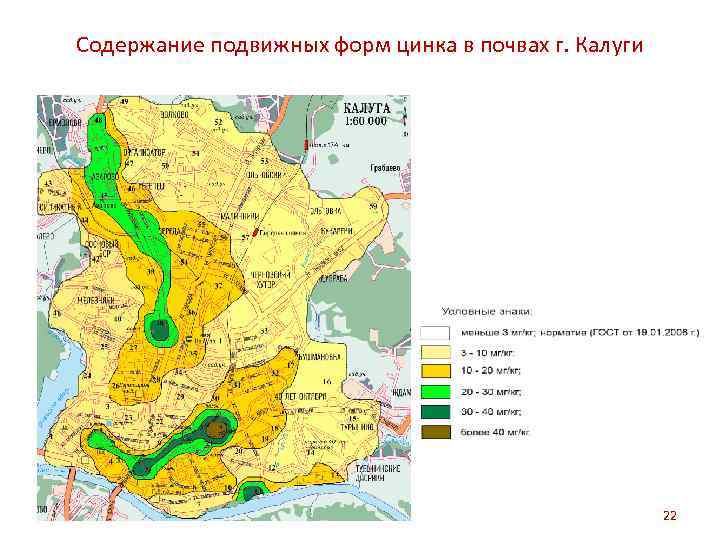

Содержание подвижных форм цинка в почвах г. Калуги 22

Суммарный показатель загрязнения снега на территории национального парка «Лосиный остров» 23

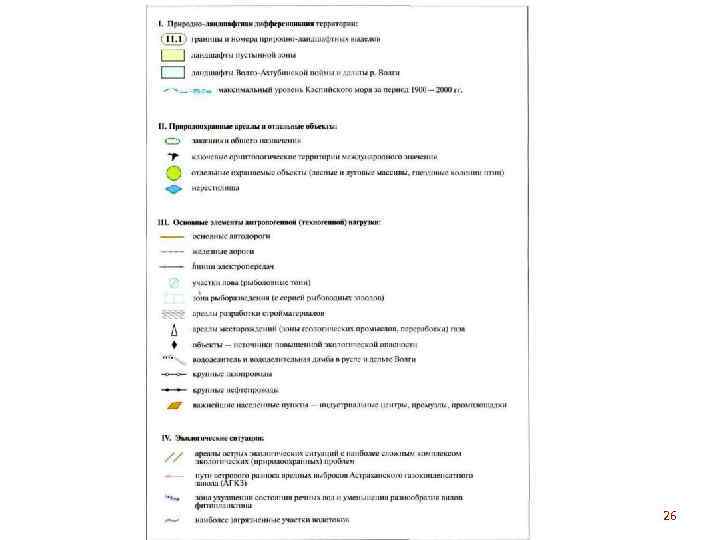

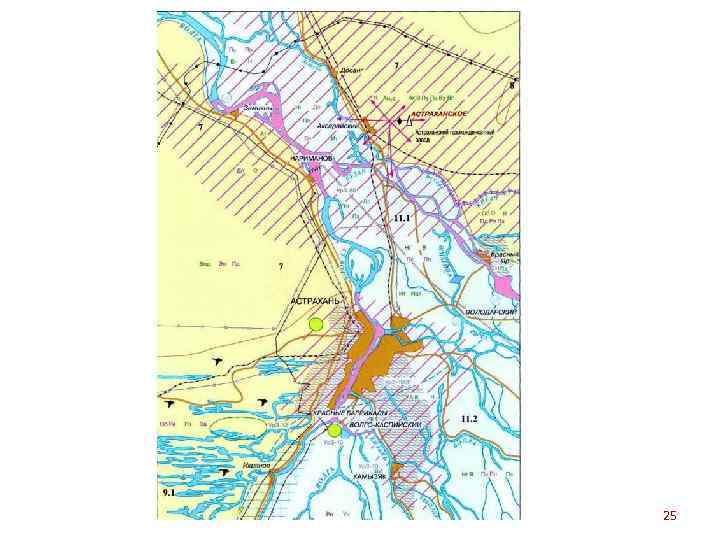

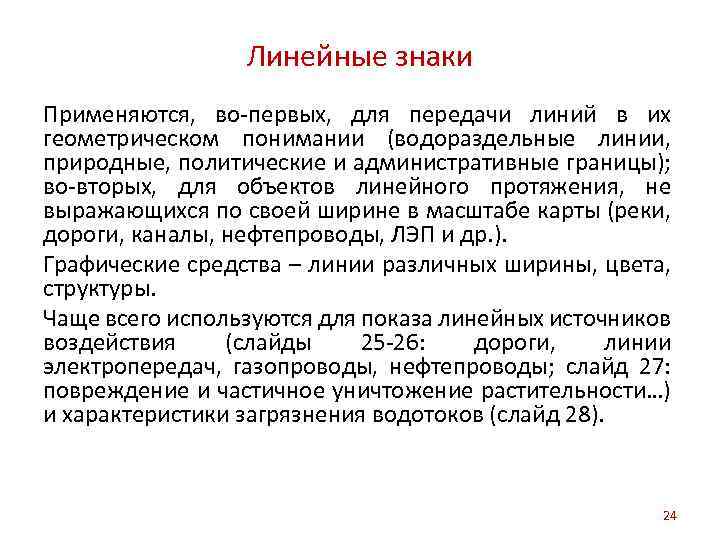

Линейные знаки Применяются, во-первых, для передачи линий в их геометрическом понимании (водораздельные линии, природные, политические и административные границы); во-вторых, для объектов линейного протяжения, не выражающихся по своей ширине в масштабе карты (реки, дороги, каналы, нефтепроводы, ЛЭП и др. ). Графические средства – линии различных ширины, цвета, структуры. Чаще всего используются для показа линейных источников воздействия (слайды 25 -26: дороги, линии электропередач, газопроводы, нефтепроводы; слайд 27: повреждение и частичное уничтожение растительности…) и характеристики загрязнения водотоков (слайд 28). 24

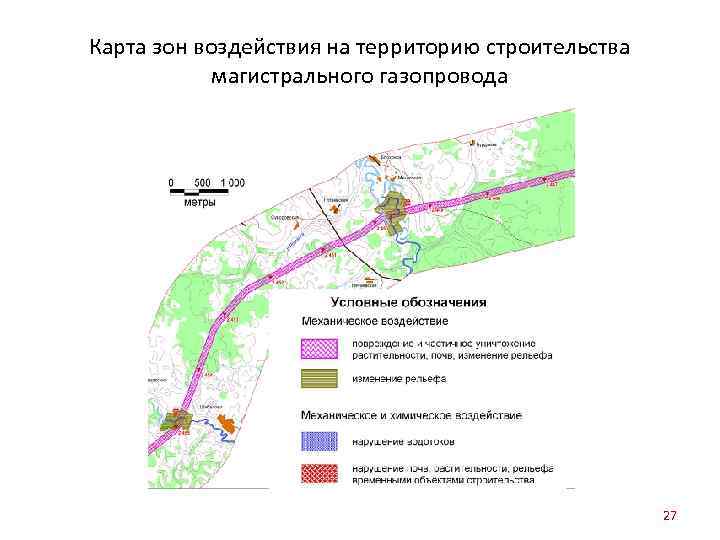

Карта зон воздействия на территорию строительства магистрального газопровода 27

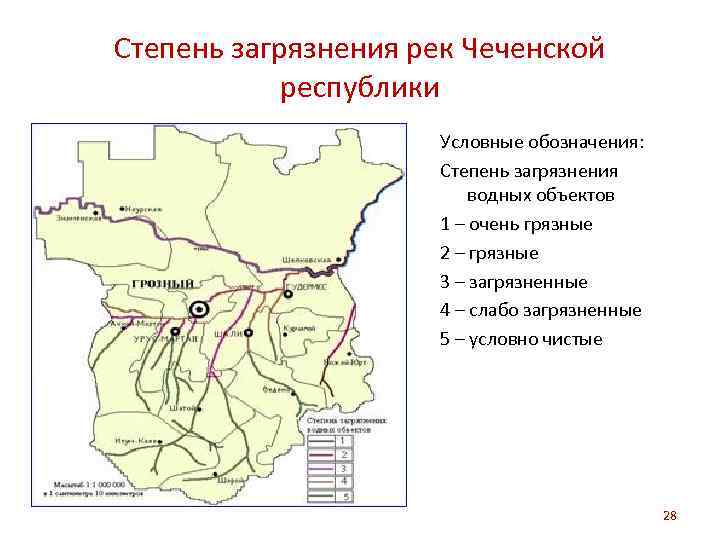

Степень загрязнения рек Чеченской республики Условные обозначения: Степень загрязнения водных объектов 1 – очень грязные 2 – грязные 3 – загрязненные 4 – слабо загрязненные 5 – условно чистые 28

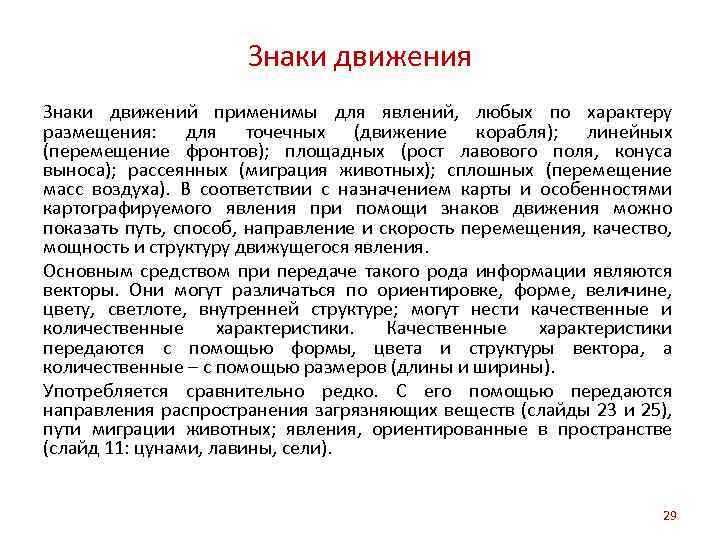

Знаки движения Знаки движений применимы для явлений, любых по характеру размещения: для точечных (движение корабля); линейных (перемещение фронтов); площадных (рост лавового поля, конуса выноса); рассеянных (миграция животных); сплошных (перемещение масс воздуха). В соответствии с назначением карты и особенностями картографируемого явления при помощи знаков движения можно показать путь, способ, направление и скорость перемещения, качество, мощность и структуру движущегося явления. Основным средством при передаче такого рода информации являются векторы. Они могут различаться по ориентировке, форме, величине, цвету, светлоте, внутренней структуре; могут нести качественные и количественные характеристики. Качественные характеристики передаются с помощью формы, цвета и структуры вектора, а количественные – с помощью размеров (длины и ширины). Употребляется сравнительно редко. С его помощью передаются направления распространения загрязняющих веществ (слайды 23 и 25), пути миграции животных; явления, ориентированные в пространстве (слайд 11: цунами, лавины, сели). 29

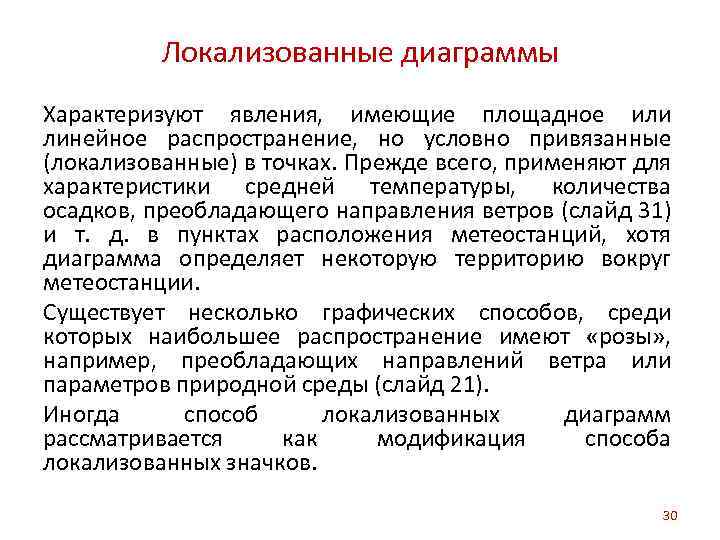

Локализованные диаграммы Характеризуют явления, имеющие площадное или линейное распространение, но условно привязанные (локализованные) в точках. Прежде всего, применяют для характеристики средней температуры, количества осадков, преобладающего направления ветров (слайд 31) и т. д. в пунктах расположения метеостанций, хотя диаграмма определяет некоторую территорию вокруг метеостанции. Существует несколько графических способов, среди которых наибольшее распространение имеют «розы» , например, преобладающих направлений ветра или параметров природной среды (слайд 21). Иногда способ локализованных диаграмм рассматривается как модификация способа локализованных значков. 30

Опасные климатические явления Астраханской области 31

Количественный фон Аналогичен способу качественного фона, но в данном случае дифференциация производится по значению количественного показателя. Определение значений количественного показателя проводится по всей площади карты и далее проводятся границы участков, относящихся к различным ступеням шкалы. Таким образом, в этом случае необходимо наличие резких, скачкообразных изменений количественного показателя, что позволяет проводить барьерные границы между соседними выделами. В природе такие варианты встречаются крайне редко. Этот способ редко применяется в экологическом картографировании. 32
