Способы бурения скважин 1 2 3 4 5

Способы бурения скважин 1. 2. 3. 4. 5. Понятие о скважине. Классификация скважин. Цикл строительства. Способы бурения. Комплект оборудования буровой установки и его назначение.

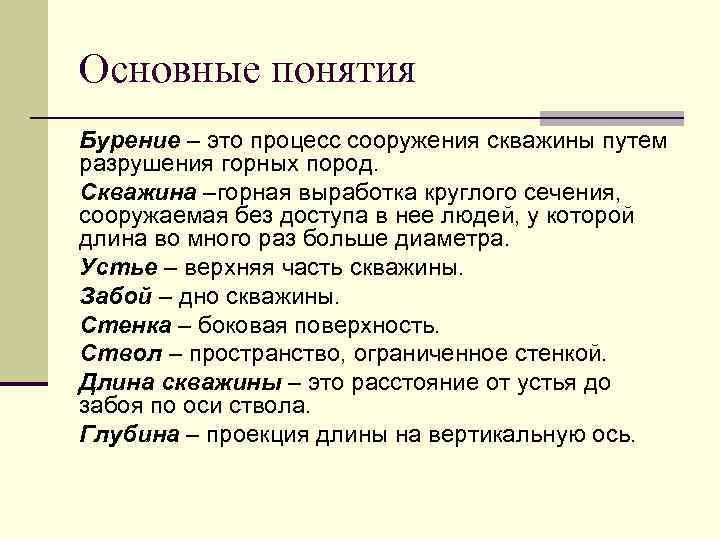

Основные понятия Бурение – это процесс сооружения скважины путем разрушения горных пород. Скважина –горная выработка круглого сечения, сооружаемая без доступа в нее людей, у которой длина во много раз больше диаметра. Устье – верхняя часть скважины. Забой – дно скважины. Стенка – боковая поверхность. Ствол – пространство, ограниченное стенкой. Длина скважины – это расстояние от устья до забоя по оси ствола. Глубина – проекция длины на вертикальную ось.

Конструкция скважины 1 – обсадные трубы 2 – цементный камень 3 – пласт 4 – перфорация в обсадной трубе и цементном камне I – направление II – кондуктор III – промежуточная колонна IV – эксплуатационная колонна

Классификация скважин по назначению n Опорные n Параметрические n Структурные n Поисковые n Разведочные n Эксплуатационные n Нагнетательные n Наблюдательные

Цикл строительства 1. подготовительные работы; 2. монтаж вышки и оборудования; 3. подготовка к бурению; 4. процесс бурения; 5. крепление скважины обсадными трубами и ее тампонаж; 6. вскрытие пласта и испытание на приток нефти и газа.

Классификация способов бурения

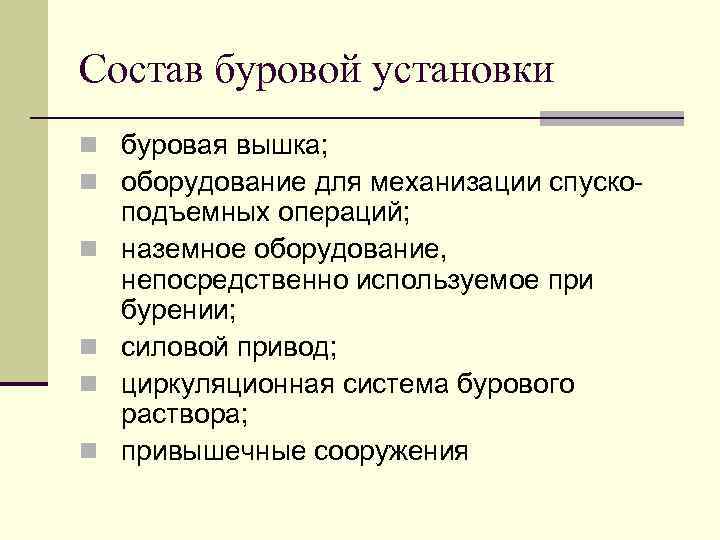

Состав буровой установки n буровая вышка; n оборудование для механизации спуско n n подъемных операций; наземное оборудование, непосредственно используемое при бурении; силовой привод; циркуляционная система бурового раствора; привышечные сооружения

1. Типы буровых вышек Башенная Мачтовые 1 – Башенная 2 – Мачтовая двухопорная (А-образная) 3 – мачтовая одноопорная 1 2 3

2. Оборудование для механизации спуско-подъемных операций Талевая система – система блоков, которая в буровой установке предназначена для уменьшения натяжения талевого каната, для снижения скорости движения бурильного инструмента, обсадных и бурильных труб. Буровая лебедка предназначена для : n спуска и подъема бурильных и обсадных труб; n удержания на весу бурильного инструмента; n подтаскивания различных грузов, подъема оборудования и вышек в процессе монтажа установок и т. п.

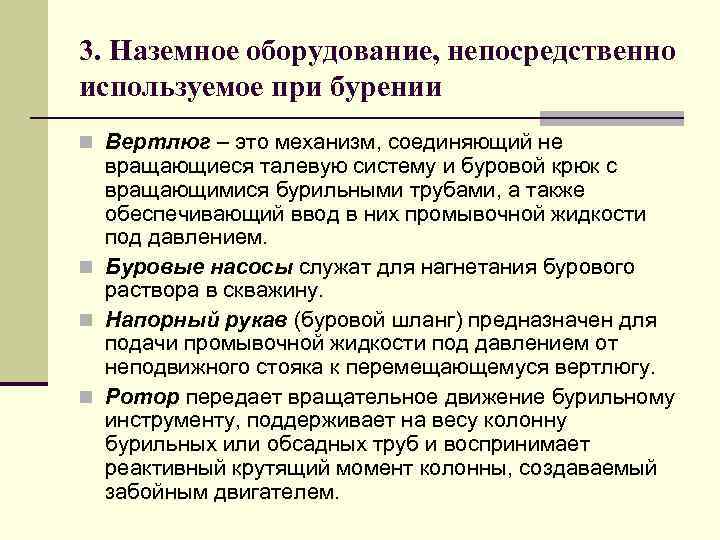

3. Наземное оборудование, непосредственно используемое при бурении n Вертлюг – это механизм, соединяющий не вращающиеся талевую систему и буровой крюк с вращающимися бурильными трубами, а также обеспечивающий ввод в них промывочной жидкости под давлением. n Буровые насосы служат для нагнетания бурового раствора в скважину. n Напорный рукав (буровой шланг) предназначен для подачи промывочной жидкости под давлением от неподвижного стояка к перемещающемуся вертлюгу. n Ротор передает вращательное движение бурильному инструменту, поддерживает на весу колонну бурильных или обсадных труб и воспринимает реактивный крутящий момент колонны, создаваемый забойным двигателем.

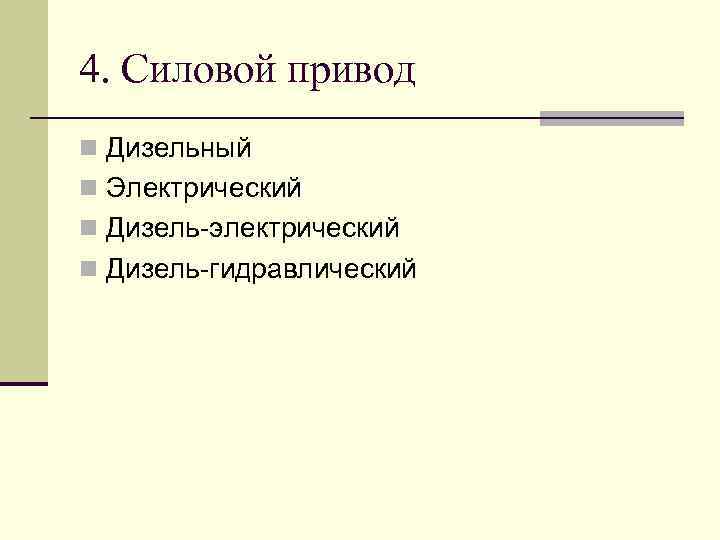

4. Силовой привод n Дизельный n Электрический n Дизель электрический n Дизель гидравлический

5. Циркуляционная система Служит для сбора и очистки отработанного бурового раствора, приготовления новых его порций и закачки очищенного раствора в скважину.

6. Привышечные сооружения n помещение для размещения двигателей и n n n передаточных ме ханизмов лебедки; насосное помещение для размещения буровых насосов и их двигателей; приемные мостки, предназначенные для транспортировки бурового технологического оборудования, инструмента, материалов и запасных частей; запасные резервуары для хранения бурового раствора; трансформаторная площадка для установки трансформатора; площадка для размещения механизмов по приготовлению бурового раствора и хранения сухих материалов для него; стеллажи для размещения труб
