Способ лучевого сечения При построении падающих теней от одного объекта на поверхность другого применяют способ лучевого сечения Разработала: Семенова Н. В.
Построение падающей тени отрезка способом лучевого сечения При построении теней используют вспомогательные вертикальные секущие плоскости, которые проходят через световой луч. Поверхность, на которую будет падать тень , условно разрезают лучевой секущей плоскостью. Строится линия пересечения вертикальной плоскости с поверхностью. Тень от точки на поверхности находится на пересечении светового луча с сечением. А Ат Лучевое сечение Лучевая секущая плоскость
Построение падающей тени способом лучевого сечения а' Фронтальная проекция лучевого сечения b' ат ' b т' c' х ат b cΞа т b Горизонтальная проекция лучевой секущей плоскости

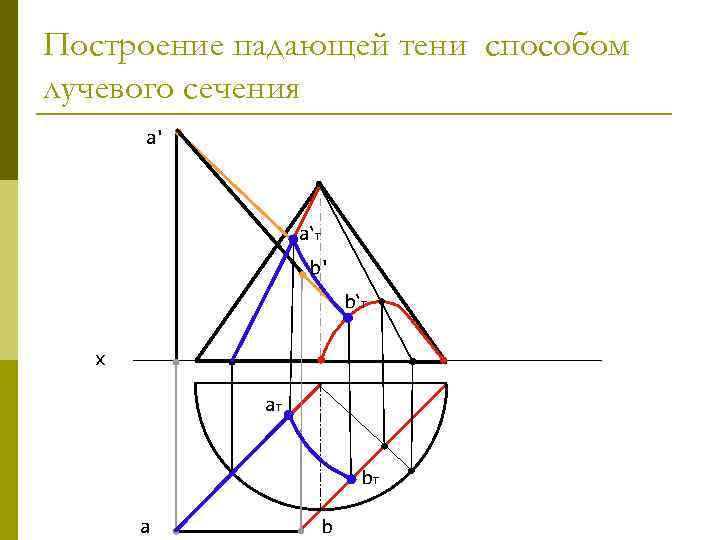

Построение падающей тени способом лучевого сечения а' а‘т b' b‘т х ат bт а b
Построение падающей тени способом лучевого сечения а' а‘т b' b‘т х ат bт а b
Построение теней конуса на группе геометрических тел. х

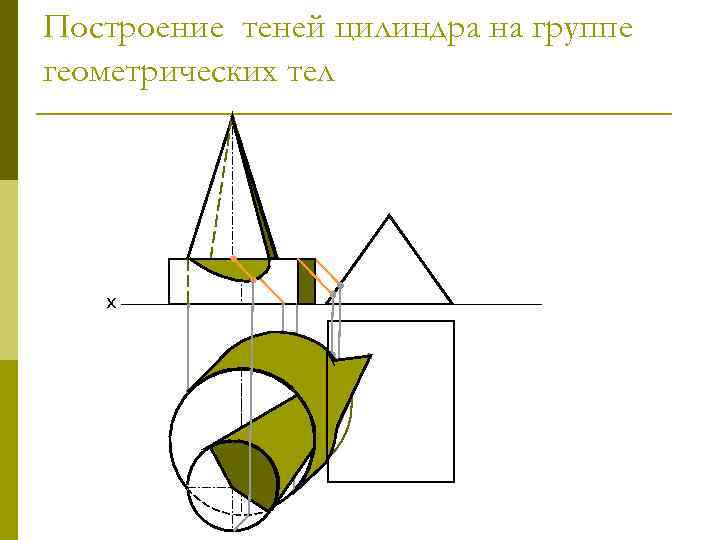

Построение теней цилиндра на группе геометрических тел х

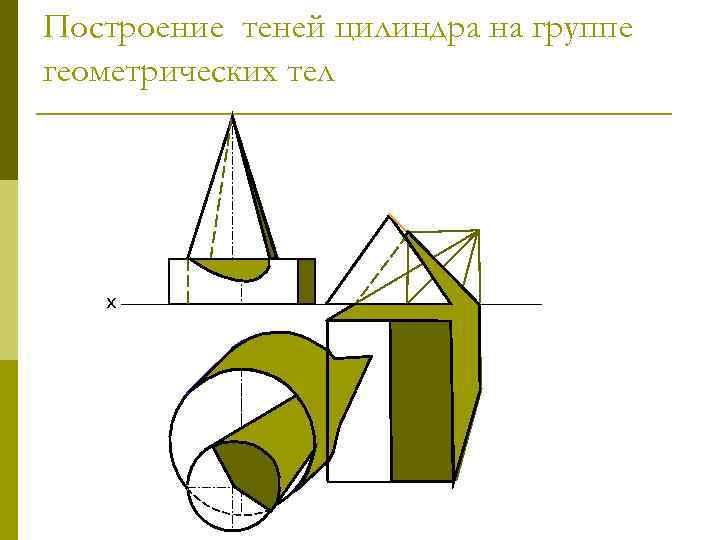

Построение теней цилиндра на группе геометрических тел х
Построение тени на крыше здания c' а‘Ξb' ст ' 4' 2' bт ' ат ' 3' 1' 4 bт ст b c ат а 3 1 2
