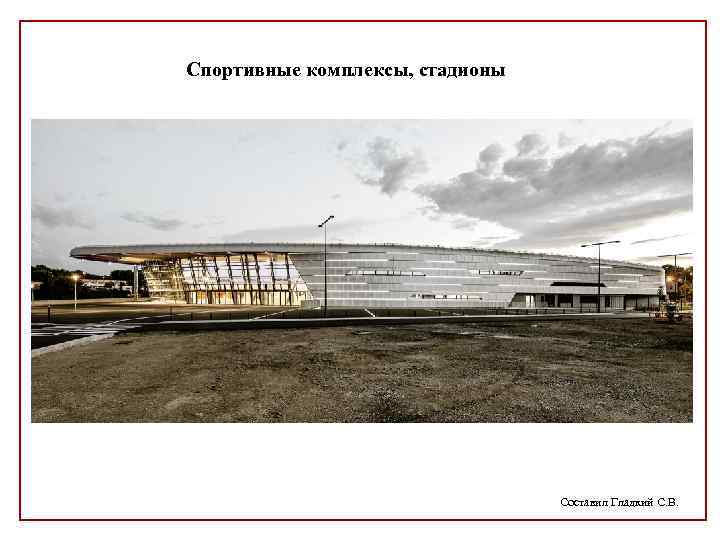

Спортивные комплексы стадионы Составил Гладкий С В

Спортивные комплексы, стадионы Составил Гладкий С. В.

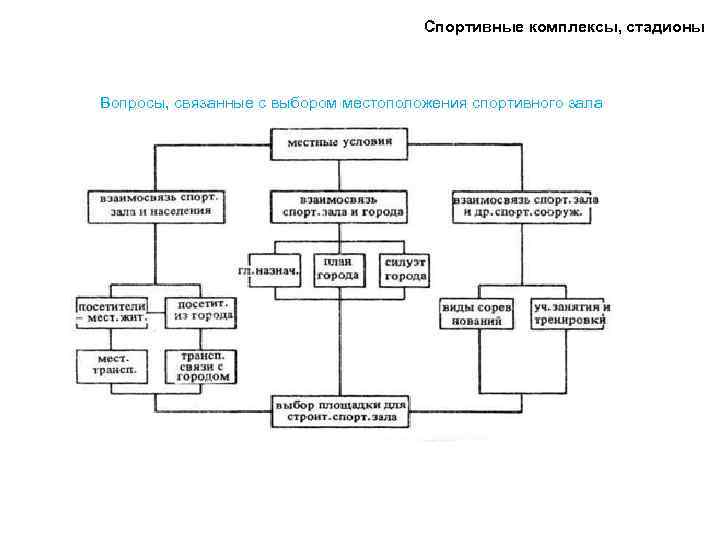

Спортивные комплексы, стадионы Вопросы, связанные с выбором местоположения спортивного зала

Спортивные комплексы, стадионы Функциональная структура крытого стадиона

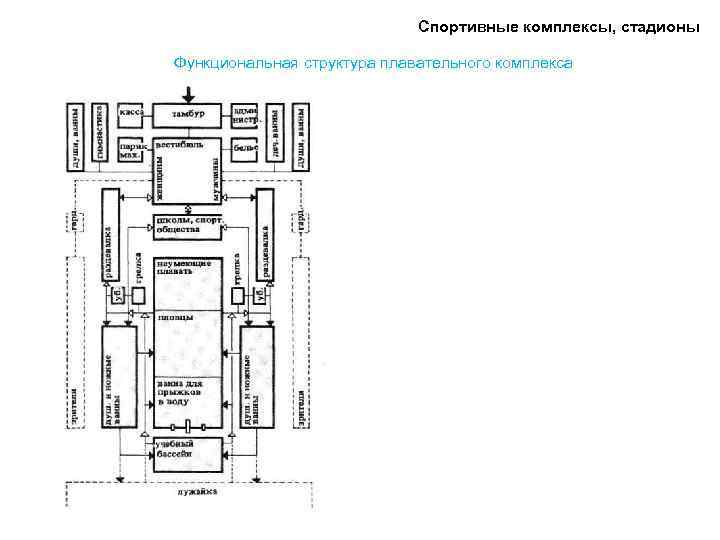

Спортивные комплексы, стадионы Функциональная структура плавательного комплекса

Спортивные комплексы, стадионы Планировочная структура Спортивный зал «Вестфаленхалле» в Дортмунде. Архитектор В. Хелтье. Спортивный зал «Стейт Колизеум» , г. Монтгомери, штат Алабама, США.

Спортивные комплексы, стадионы Планировочная структура Спортивный зал «Лейжюр-Центр» в Токио

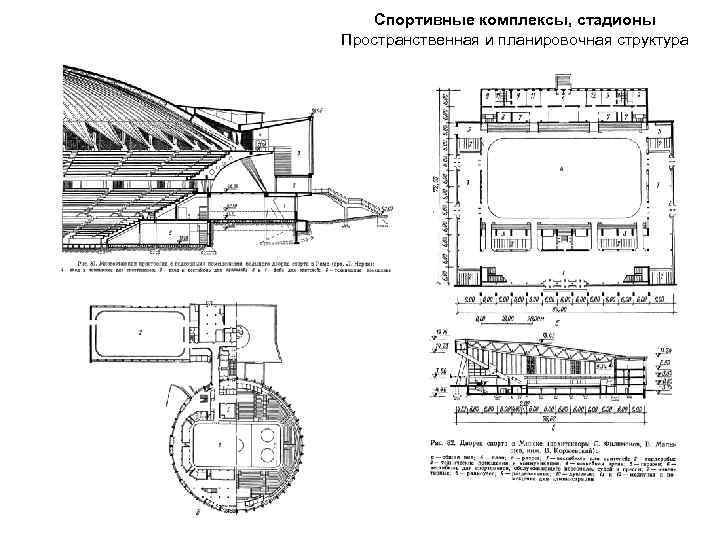

Спортивные комплексы, стадионы Пространственная и планировочная структура

Параметры многофункциональных спортивных залов № Вид спорта группы многофункци ональны х залов Размер Число арены видов (басейна), спорта, м допускаем ое размерами арены Размещение контрольной фокусной точки F по условиям видимости Предельное удаление, м Максимальная вместимость амфитеатральных трибун при превышении луча зрения 12 см, чел. Плаванье - F на поверхности воды по оси, ближайшей к трибуне дорожки: прыжки F на поверхности воды по оси устройства для прыжков F у ближайшего края арены по верху борта 60, 2 5400 69 8060 -9360** I Водные: плавание, прыжки в воду, водное поло 21 X 50 3 II Ледовые: хоккей, фигурное катание 30 X 61 17* III Тяжелая атлетика 12 X 18 7 F на поверхности помоста (ринга) по ближайшему трибуне краю 60 8900 -10 400 IV Игровые 18 X 36 и 22 X 42 14; 15 F на поверхности поля по ближайшей к трибуне его границе 60 5300 -8400 V Гимнастичес кие Футбольные и легкоатлети ческие с беговой дорожкой 22 X 42 15 75 X 126 30 VI 4300 -7800 F на высоте 0, 5 м по оси ближайшей дорожки 190 32 600 -34 900

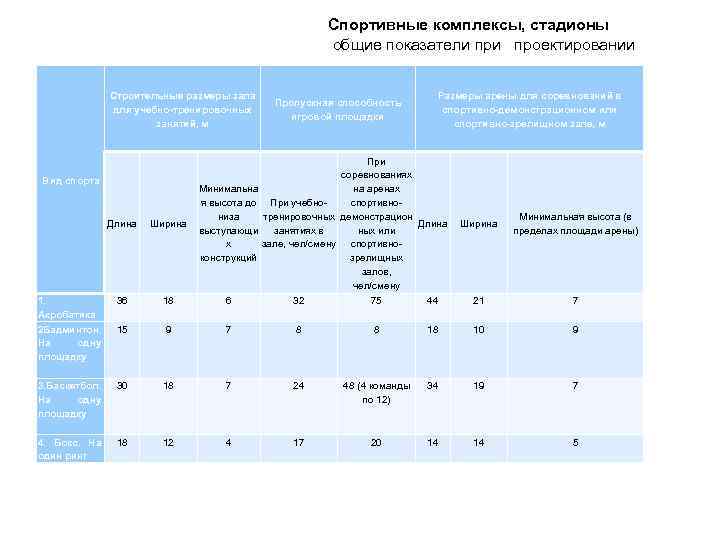

Спортивные комплексы, стадионы общие показатели при проектировании Строительные размеры зала для учебно-тренировочных занятий, м Вид спорта Пропускная способность игровой площадки Размеры арены для соревнований в спортивно-демонстрационном или спортивно-зрелищном зале, м При соревнованиях на аренах Минимальна спортивноя высота до При учебнониза тренировочных демонстрацион Длина ных или выступающи занятиях в х зале, чел/смену спортивноконструкций зрелищных залов, чел/смену Ширина Минимальная высота (в пределах площади арены) 44 21 7 8 18 10 9 24 48 (4 команды по 12) 34 19 7 17 20 14 14 5 Длина Ширина 1. Акробатика 2. Бадминтон. На одну площадку 36 18 6 32 75 15 9 7 8 3. Баскетбол. На одну площадку 30 18 7 4. Бокс. На один ринг 18 12 4

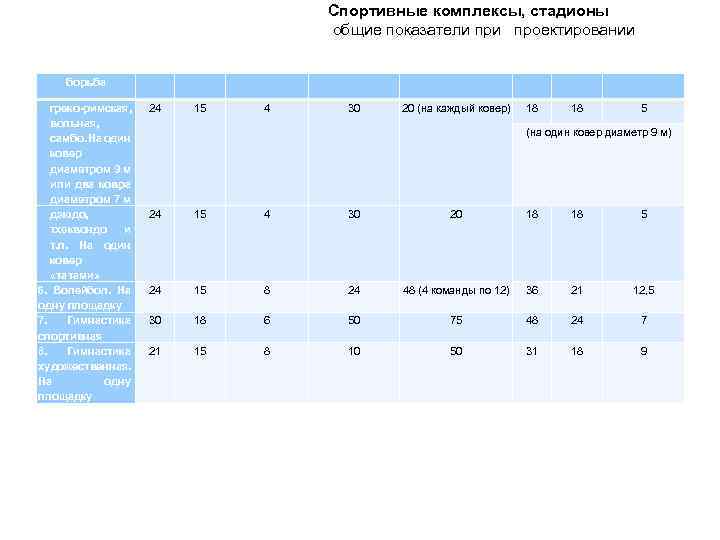

Спортивные комплексы, стадионы общие показатели при проектировании борьба греко-римская, вольная, самбо. На один ковер диаметром 9 м или два ковра диаметром 7 м дзюдо, тхеквондо и т. п. На один ковер «татами» 6. Волейбол. На одну площадку 7. Гимнастика спортивная 8. Гимнастика художественная. На одну площадку 24 15 4 30 20 (на каждый ковер) 18 18 5 (на один ковер диаметр 9 м) 24 15 4 30 20 18 18 5 24 15 8 24 48 (4 команды по 12) 36 21 12, 5 30 18 6 50 75 48 24 7 21 15 8 10 50 31 18 9

Спортивные комплексы, стадионы Спорткомплекс «Крученый мяч» в Антиба, Франция План цокольного этажа План второго этажа План первого этажа

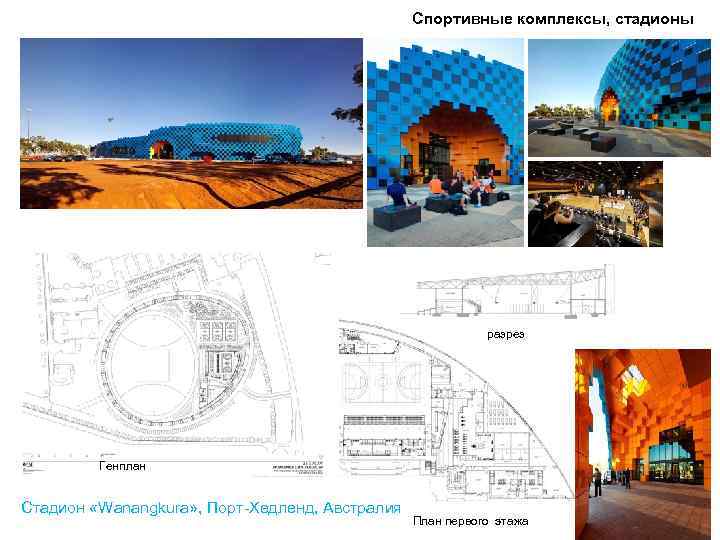

Спортивные комплексы, стадионы разрез Генплан Стадион «Wanangkura» , Порт-Хедленд, Австралия План первого этажа

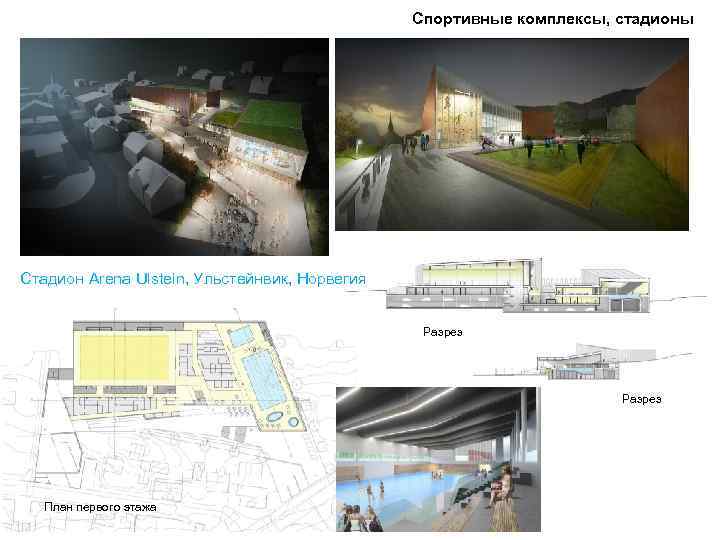

Спортивные комплексы, стадионы Стадион Arena Ulstein, Ульстейнвик, Норвегия Разрез План первого этажа

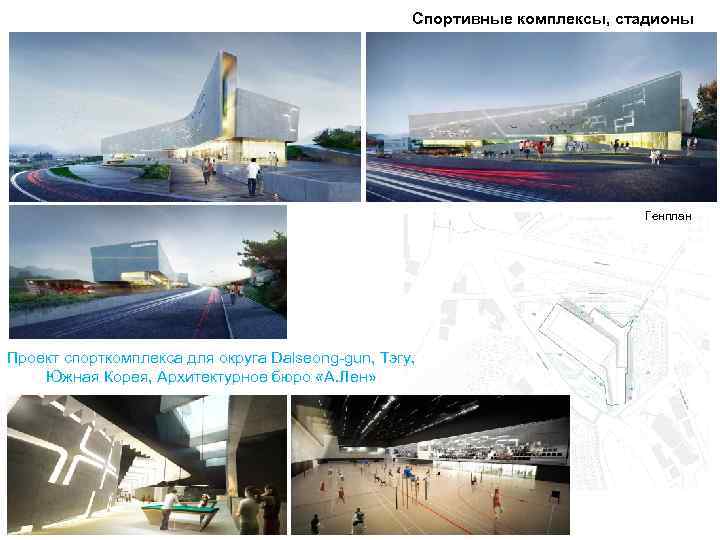

Спортивные комплексы, стадионы Генплан Проект спорткомплекса для округа Dalseong-gun, Тэгу, Южная Корея, Архитектурное бюро «А. Лен»

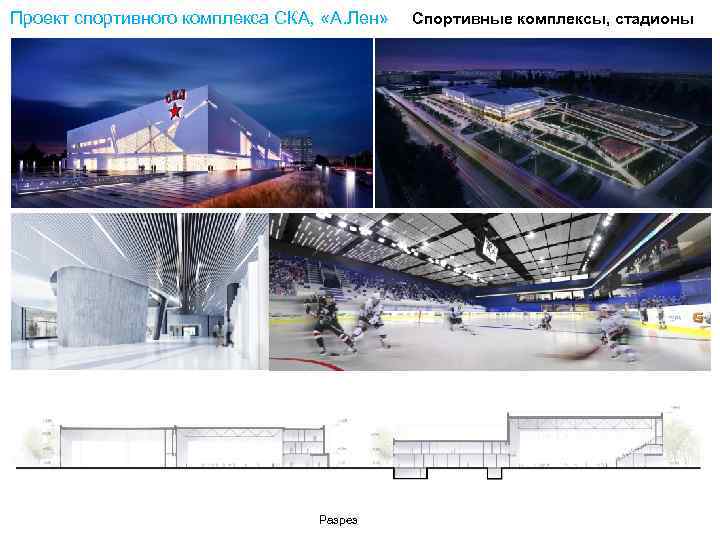

Проект спортивного комплекса СКА, «А. Лен» Разрез Спортивные комплексы, стадионы

Спорткомплекс Kindarena, Руан, Франция Генплан План первого этажа Разрез Спортивные комплексы, стадионы План второго этажа

Дворец водных видов спорта в Казани План первого этажа Спортивные комплексы, стадионы План третьего этажа
