СПИСОК ЛИТЕРАТУРЫ: 1. Аналитическая химия. Т. 3. Химический анализ. под. ред. Л. Н. Москвина. СПИСОК ЛИТЕРАТУРЫ: 1. Аналитическая химия. Т. 3. Химический анализ. под. ред. Л. Н. Москвина. М. : Академия, 2010. 368 с. 2. Г. Кристиан. Аналитическая химия. Т. 2. М. : БИНОМ, Лаборатория знаний, 2009. 504 с. 3. Основы аналитической химии. Т. 2. Методы химического анализа. Под. ред. Ю. А. Золотова. М. : высшая школа, 2004. 503 с. 4. Мак-Махон Дж. Аналитические приборы. Спб. : Профессия, 2009. 352 с. 5. Шпигун Л. К. // Журнал аналитической химии. 1990. Т. 45. №. 6. С. 1056. 4. Москвин А. Л. , Москвин Л. Н. Успехи химии. 2005. Т. 2. С. 155. 6. Л. Н. Москвин, А. В. Булатов, А. Л. Москвин. «Проточные методы анализа» , 2008

http: //www. flowinjection. com FIAlab Instruments, США www. globalfia. com http: //www. skalar. com http: //www. flowinjection. com FIAlab Instruments, США www. globalfia. com http: //www. skalar. com Global FIA, США Skalar Analytical BV, Нидерланды Japanese Association for Flow Injection Analysis http: //aitech. ac. jp

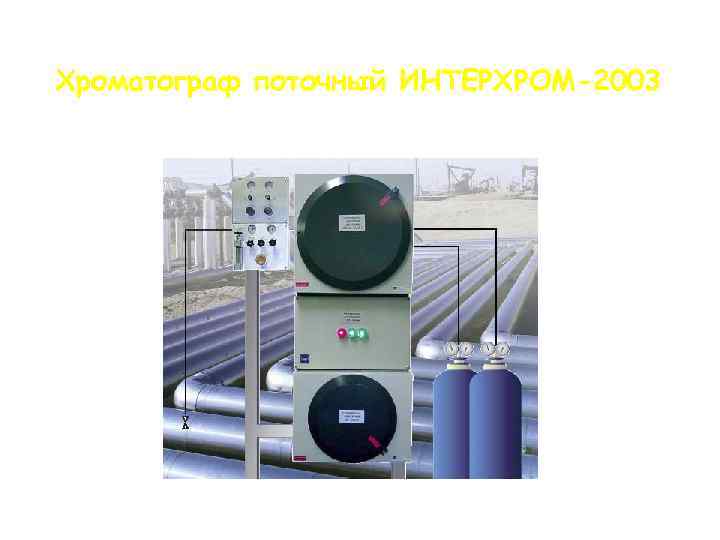

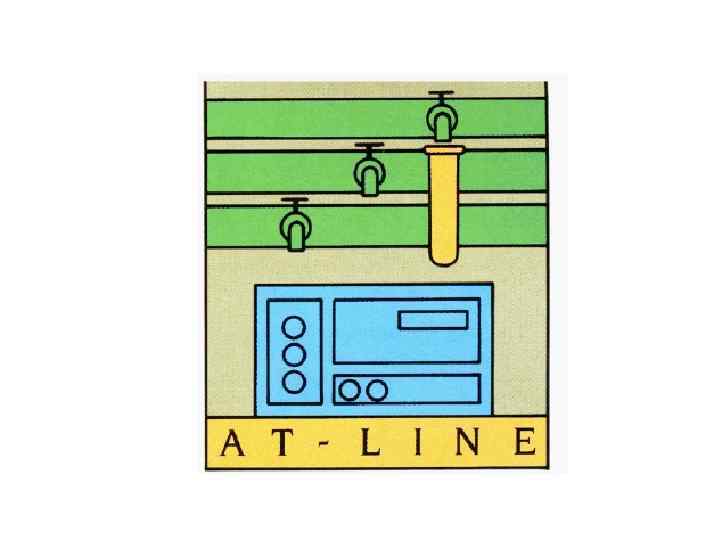

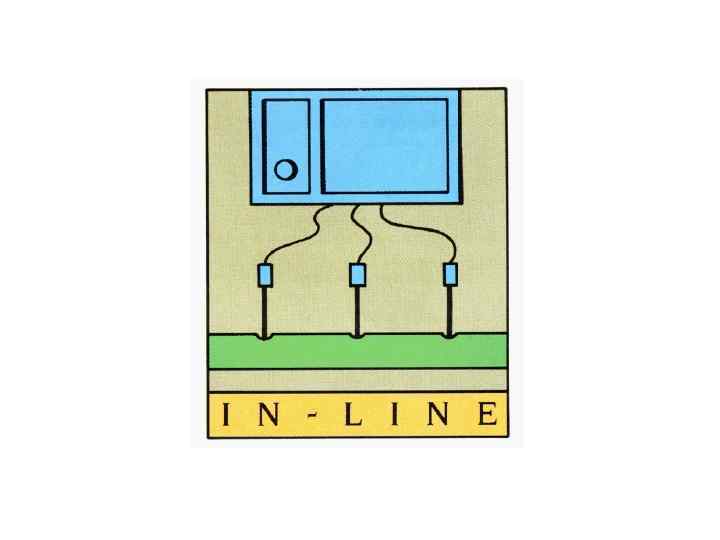

Хроматограф поточный ИНТЕРХРОМ-2003 Хроматограф поточный ИНТЕРХРОМ-2003

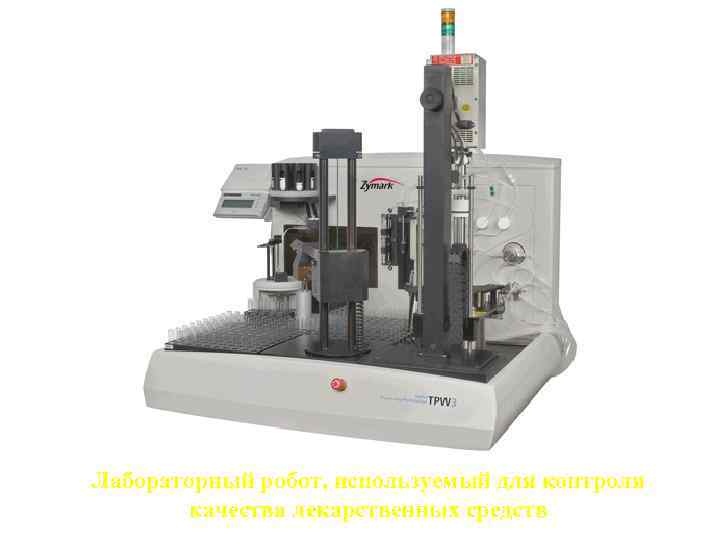

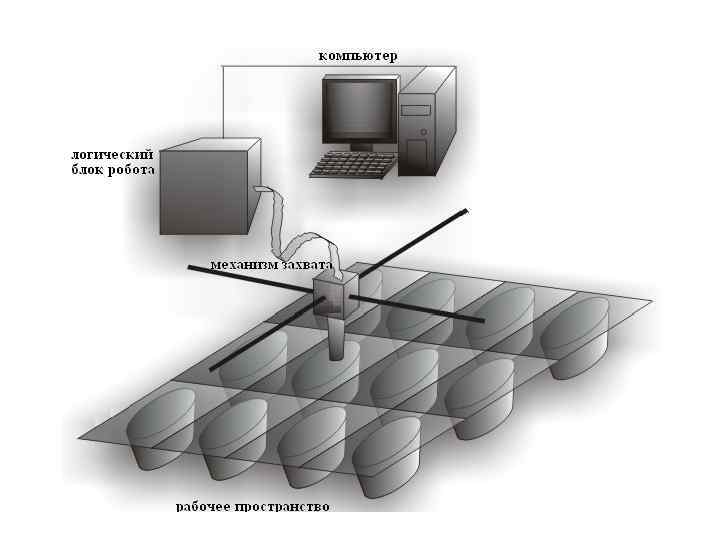

Лабораторный робот, используемый для контроля качества лекарственных средств Лабораторный робот, используемый для контроля качества лекарственных средств

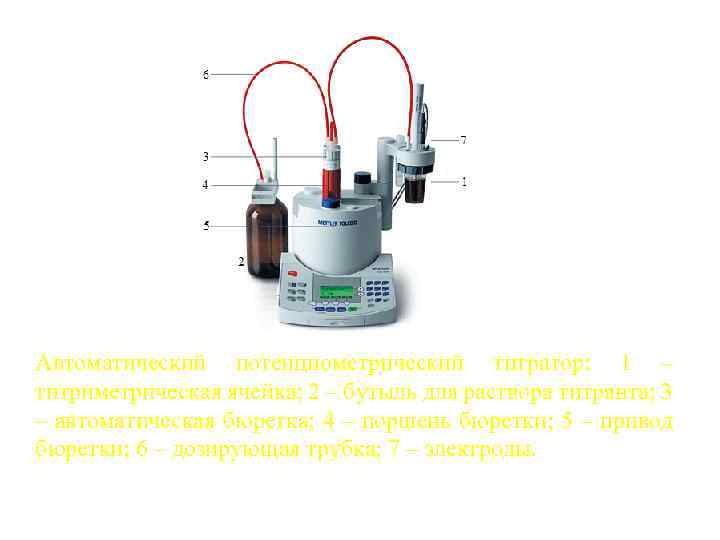

Автоматический потенциометрический титратор: 1 – титриметрическая ячейка; 2 – бутыль для раствора титранта; 3 Автоматический потенциометрический титратор: 1 – титриметрическая ячейка; 2 – бутыль для раствора титранта; 3 – автоматическая бюретка; 4 – поршень бюретки; 5 – привод бюретки; 6 – дозирующая трубка; 7 – электроды.

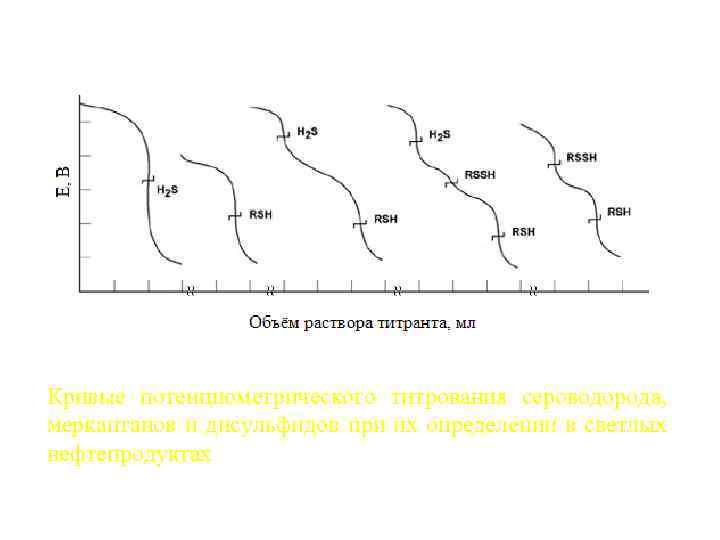

Кривые потенциометрического титрования сероводорода, меркаптанов и дисульфидов при их определении в светлых нефтепродуктах Кривые потенциометрического титрования сероводорода, меркаптанов и дисульфидов при их определении в светлых нефтепродуктах

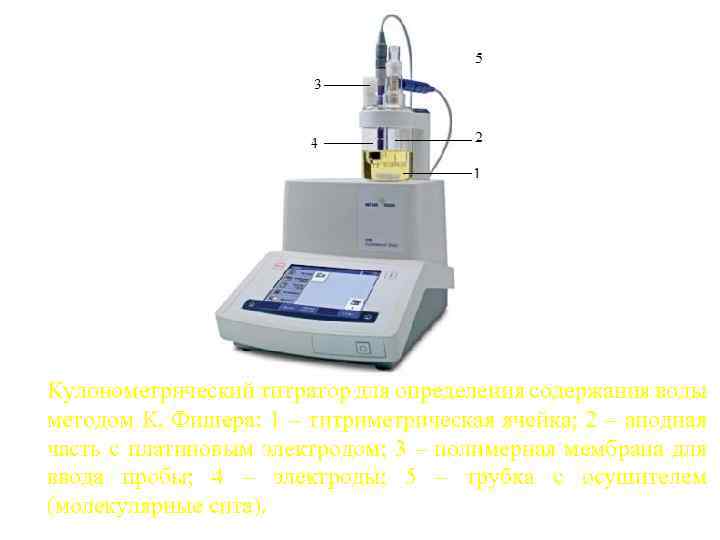

Кулонометрический титратор для определения содержания воды методом К. Фишера: 1 – титриметрическая ячейка; 2 Кулонометрический титратор для определения содержания воды методом К. Фишера: 1 – титриметрическая ячейка; 2 – анодная часть с платиновым электродом; 3 – полимерная мембрана для ввода пробы; 4 – электроды; 5 – трубка с осушителем (молекулярные сита).

Кулонометрический титратор для определения содержания воды методом К. Фишера: 1 – титриметрическая ячейка; 2 Кулонометрический титратор для определения содержания воды методом К. Фишера: 1 – титриметрическая ячейка; 2 – анодная часть с платиновым электродом; 3 – полимерная мембрана для ввода пробы; 4 – электроды; 5 – трубка с осушителем (молекулярные сита).

Схема определения содержания воды в твердофазных пробах методом кулонометрического титрования: 1 – печь; 2 Схема определения содержания воды в твердофазных пробах методом кулонометрического титрования: 1 – печь; 2 – осушитель газа (силикагель и молекулярные сита); 3 – расходомер; 4 – редуктор; 5 – титриметрическая ячейка

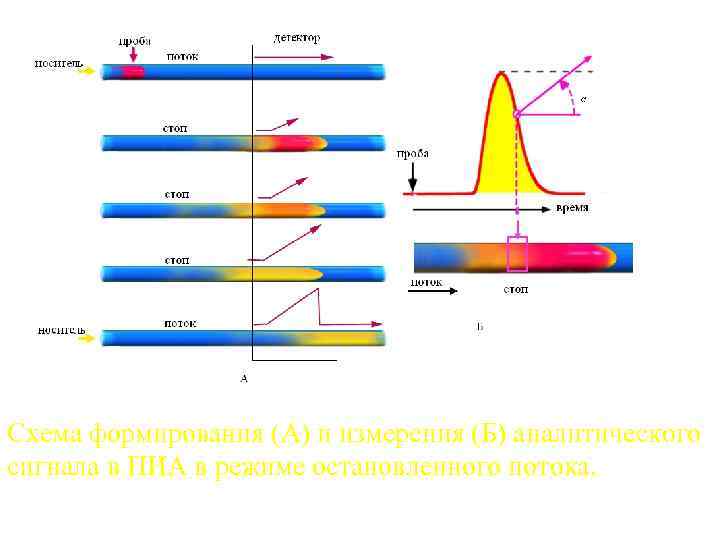

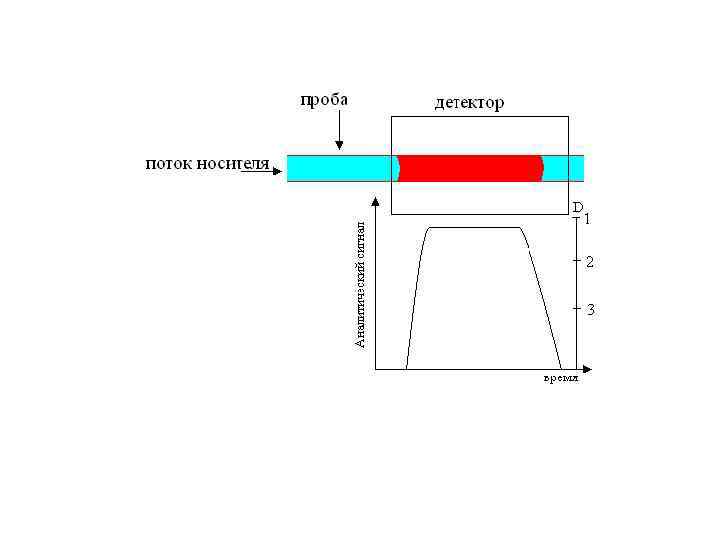

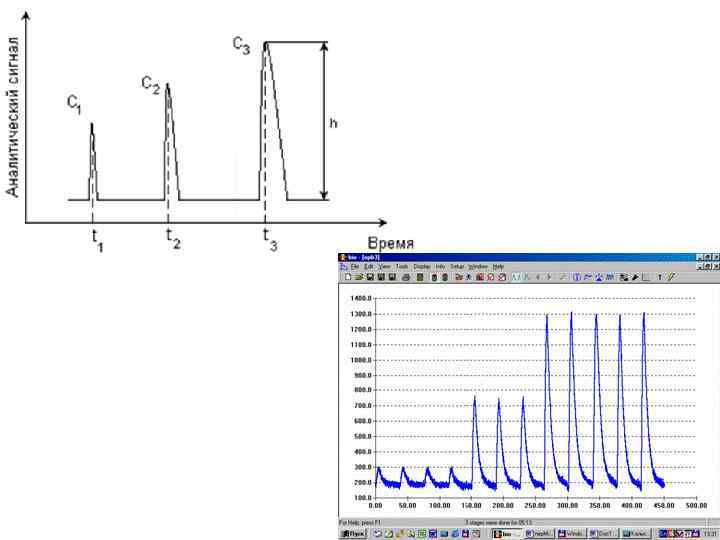

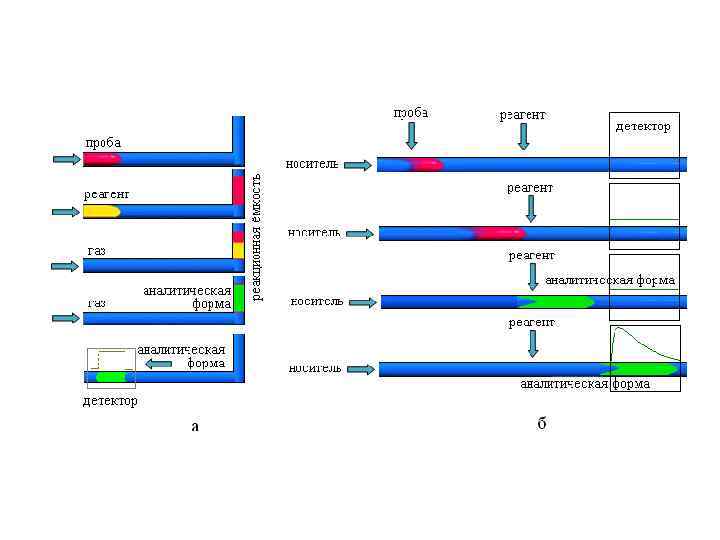

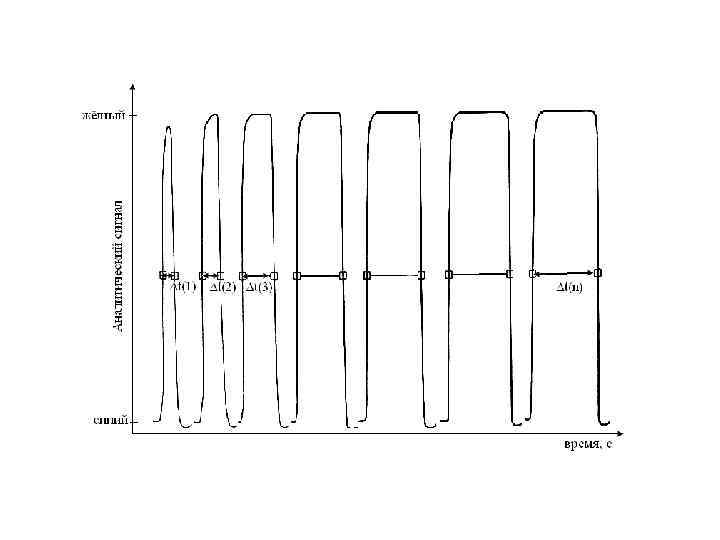

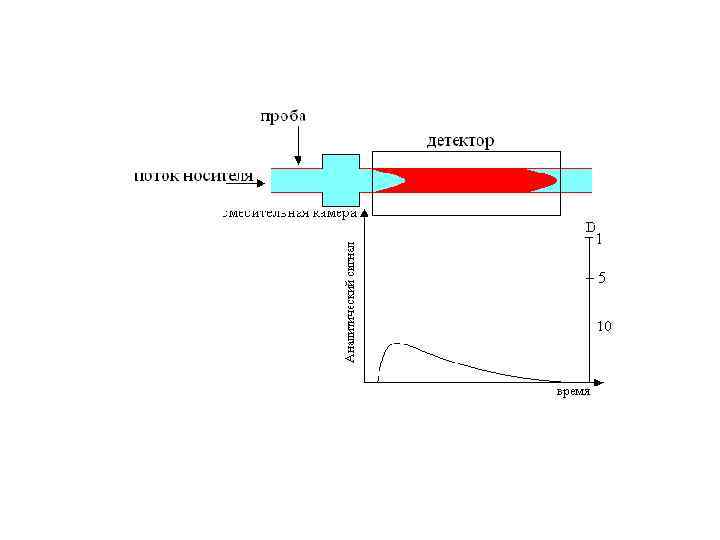

Схема формирования (А) и измерения (Б) аналитического сигнала в ПИА в режиме остановленного потока. Схема формирования (А) и измерения (Б) аналитического сигнала в ПИА в режиме остановленного потока.

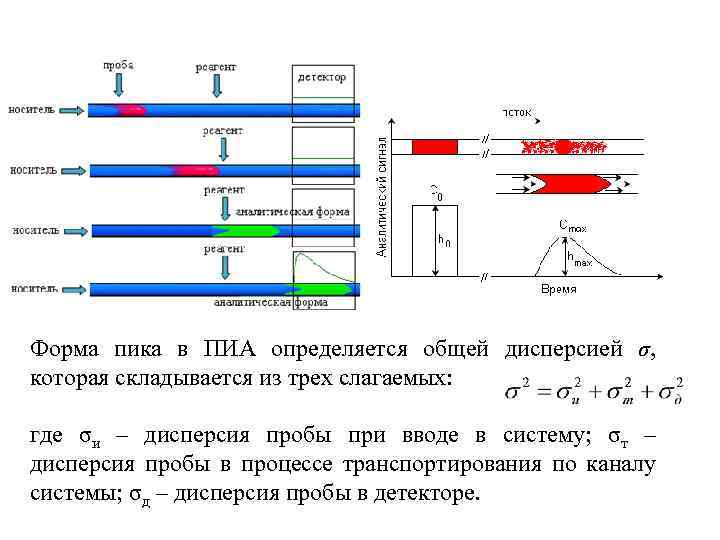

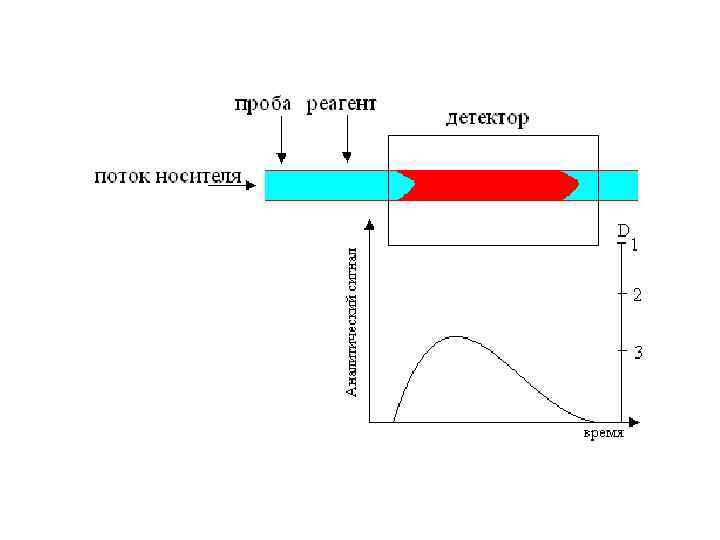

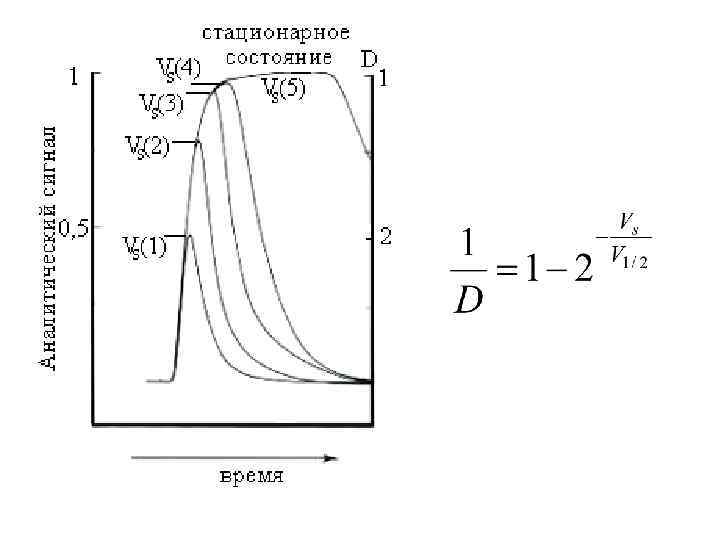

Форма пика в ПИА определяется общей дисперсией σ, которая складывается из трех слагаемых: где Форма пика в ПИА определяется общей дисперсией σ, которая складывается из трех слагаемых: где σи – дисперсия пробы при вводе в систему; σт – дисперсия пробы в процессе транспортирования по каналу системы; σд – дисперсия пробы в детекторе.

Схема ПИА для фотометрического определения фосфат ионов в водных средах Схема ПИА для фотометрического определения фосфат ионов в водных средах

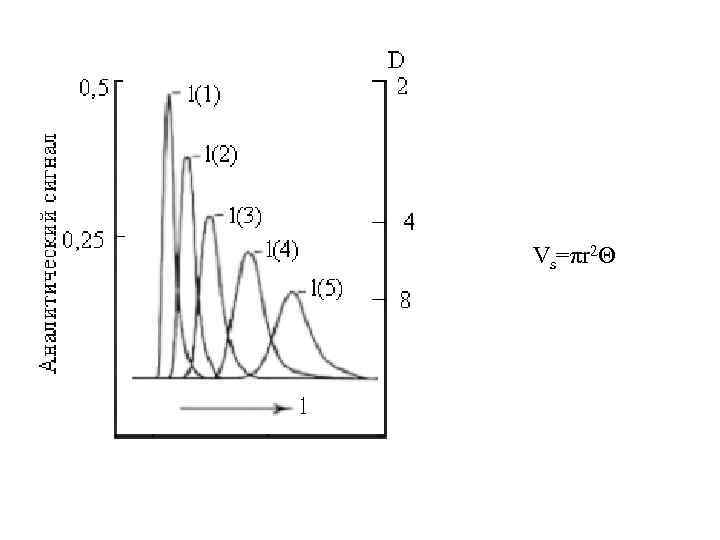

Vs=πr 2Θ Vs=πr 2Θ

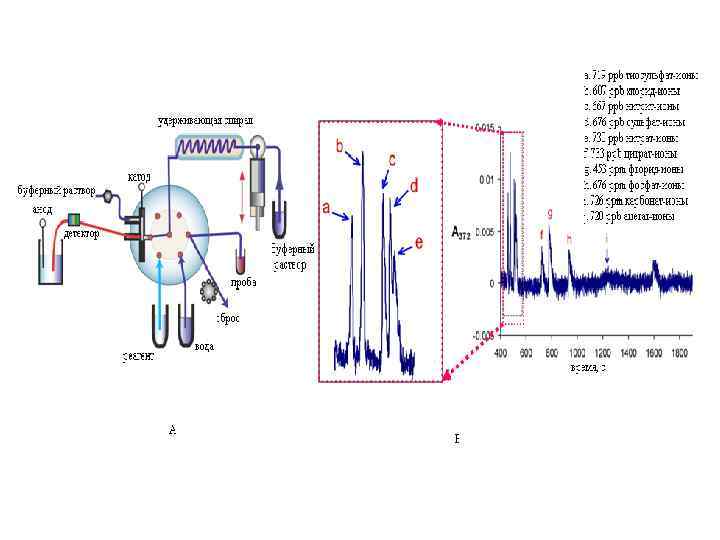

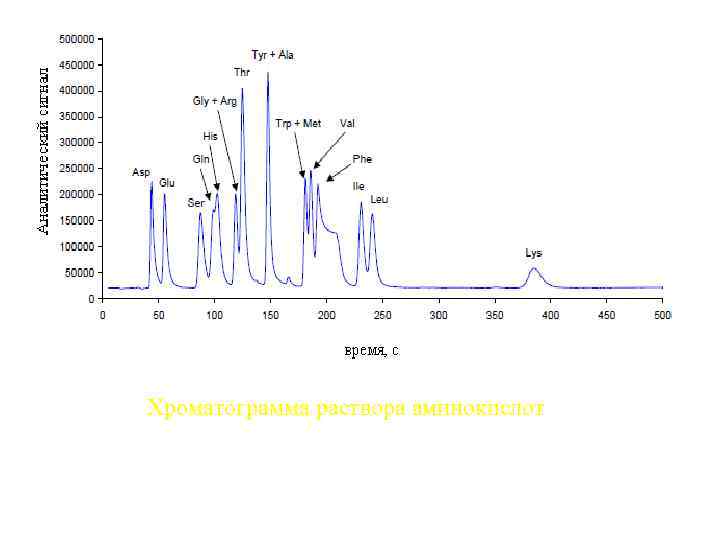

Хроматограмма раствора аминокислот Хроматограмма раствора аминокислот

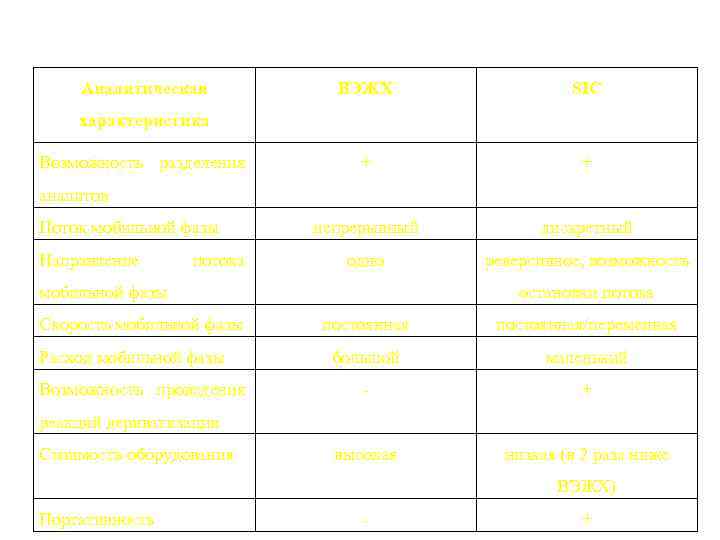

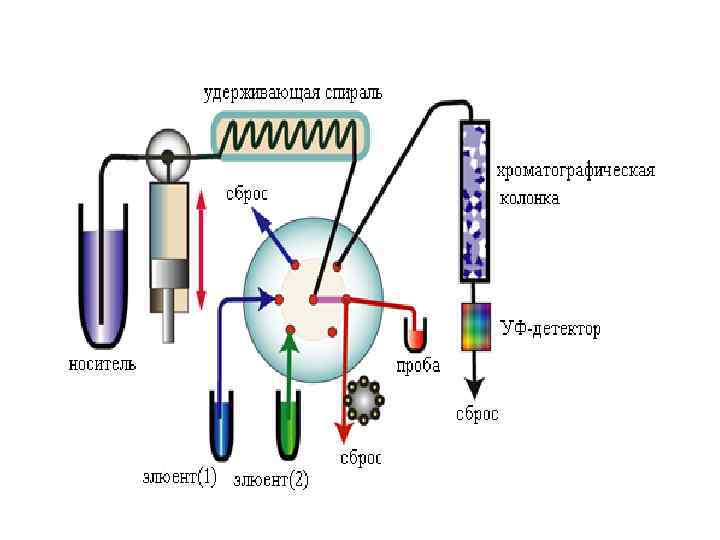

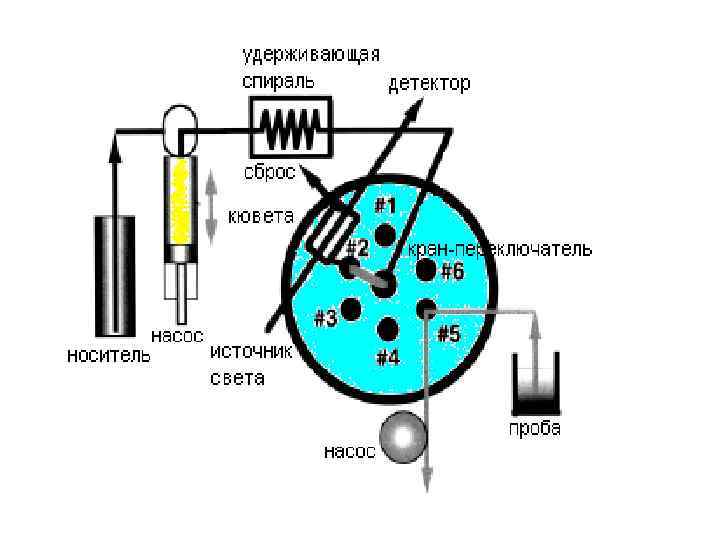

Аналитическая ВЭЖХ SIC + + непрерывный дискретный одно реверсивное, возможность характеристика Возможность разделения аналитов Аналитическая ВЭЖХ SIC + + непрерывный дискретный одно реверсивное, возможность характеристика Возможность разделения аналитов Поток мобильной фазы Направление потока мобильной фазы Скорость мобильной фазы Расход мобильной фазы Возможность проведения остановки потока постоянная/переменная большой маленький + высокая низкая (в 2 раза ниже реакций дериватизации Стоимость оборудования ВЭЖХ) Портативность +

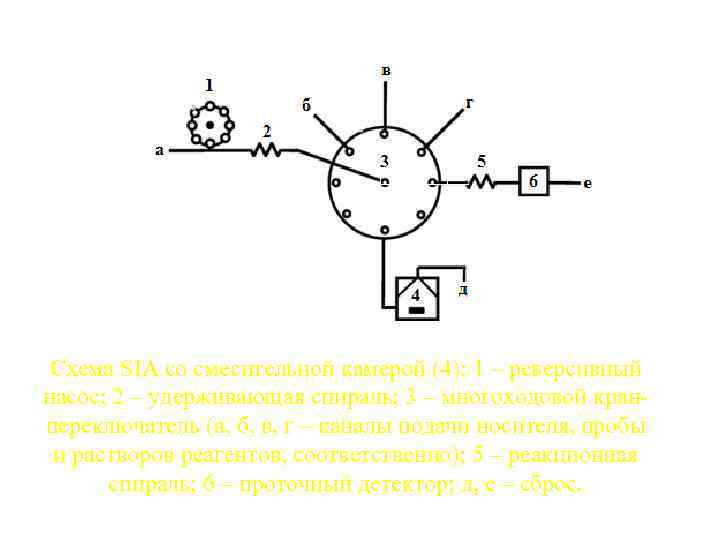

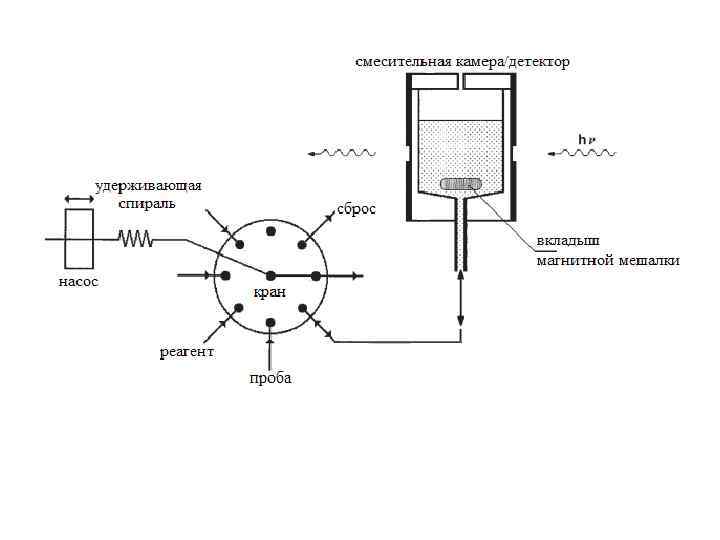

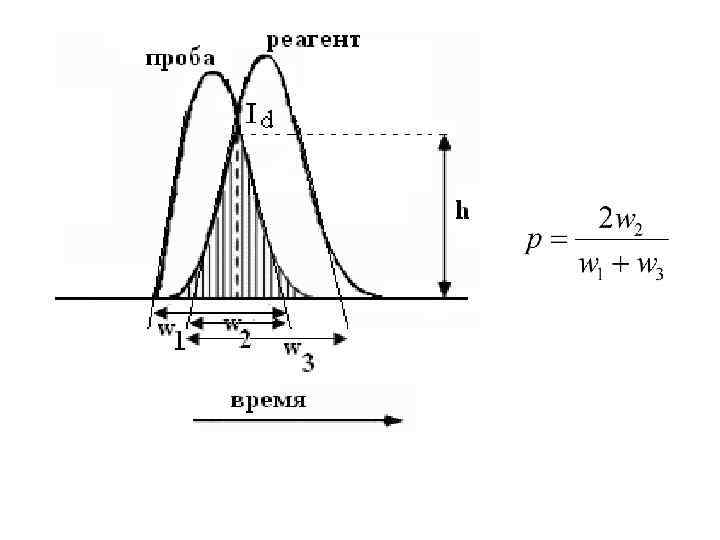

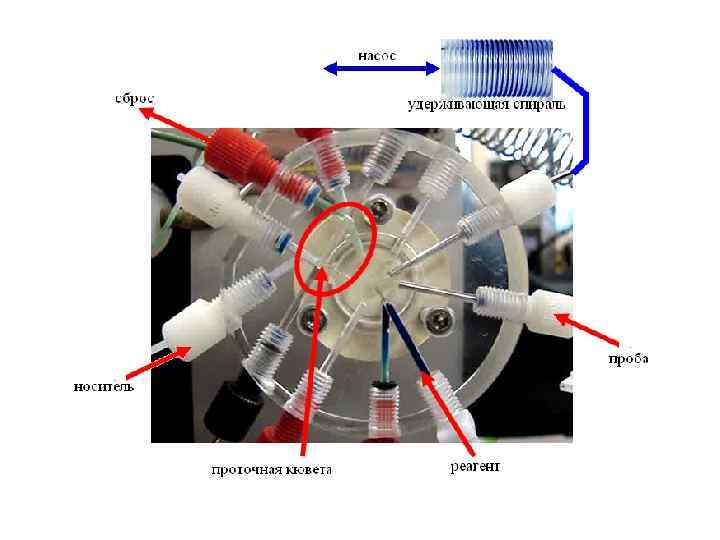

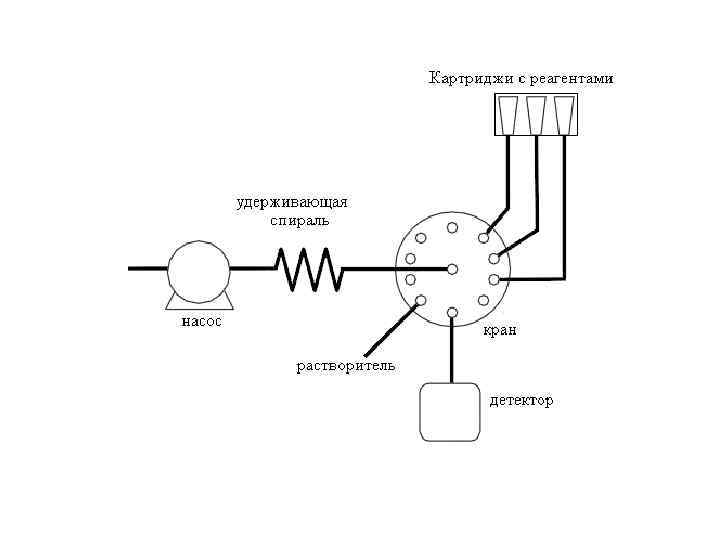

Схема SIA со смесительной камерой (4): 1 – реверсивный насос; 2 – удерживающая спираль; Схема SIA со смесительной камерой (4): 1 – реверсивный насос; 2 – удерживающая спираль; 3 – многоходовой кран переключатель (а, б, в, г – каналы подачи носителя, пробы и растворов реагентов, соответственно); 5 – реакционная спираль; 6 – проточный детектор; д, е – сброс.

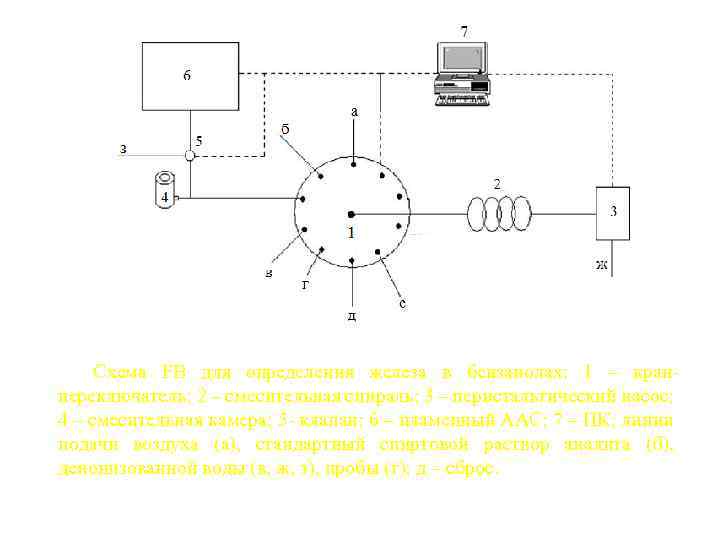

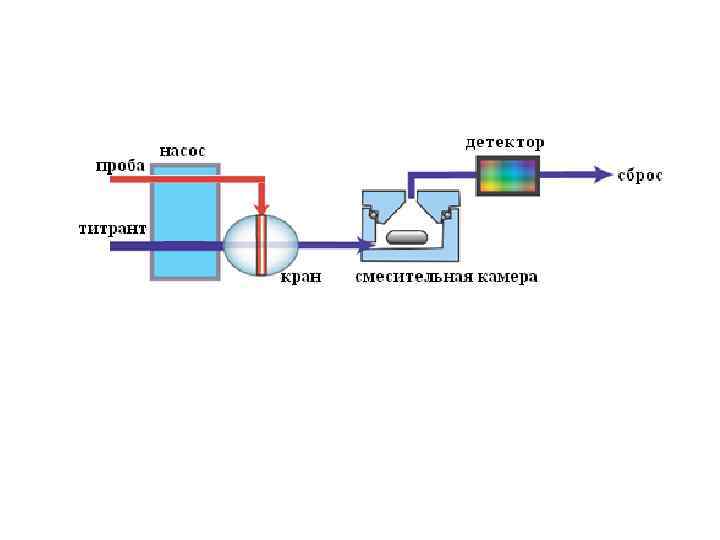

Схема FB для определения железа в бензанолах: 1 – кран переключатель; 2 – смесительная Схема FB для определения железа в бензанолах: 1 – кран переключатель; 2 – смесительная спираль; 3 – перистальтический насос; 4 – смесительная камера; 5 клапан; 6 – пламенный ААС; 7 – ПК; линии подачи воздуха (а), стандартный спиртовой раствор аналита (б), деионизованной воды (в, ж, з), пробы (г); д – сброс.

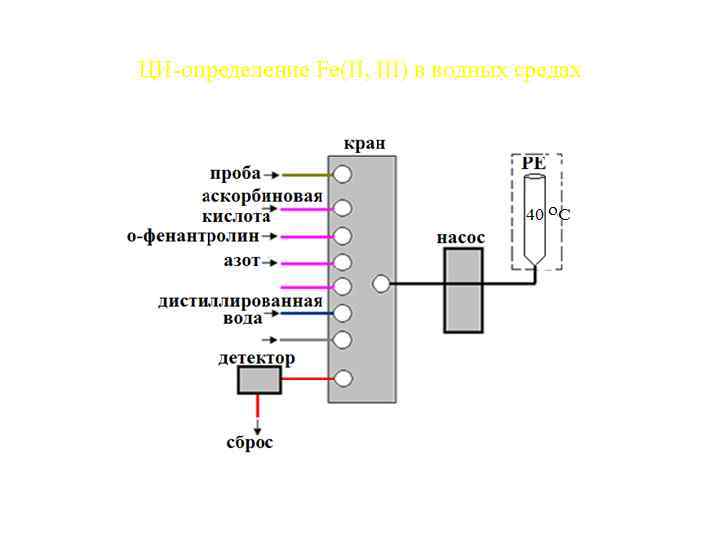

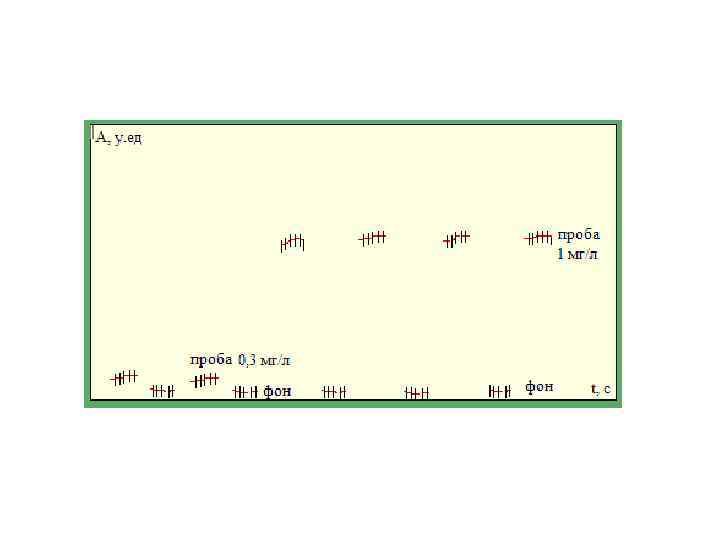

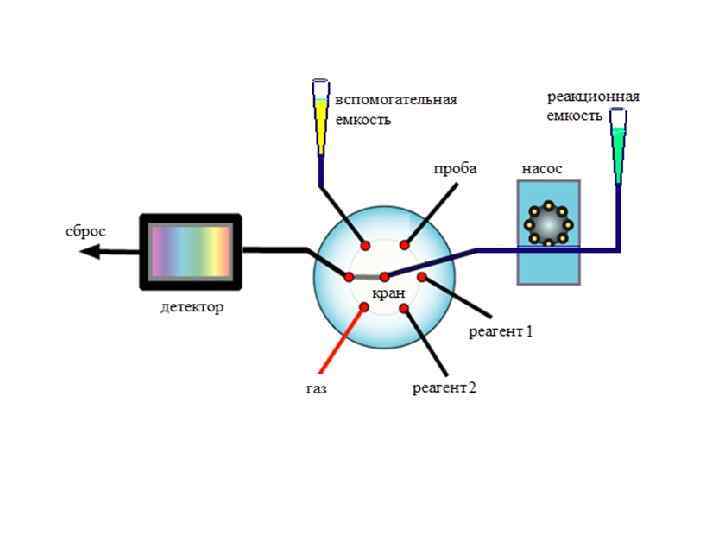

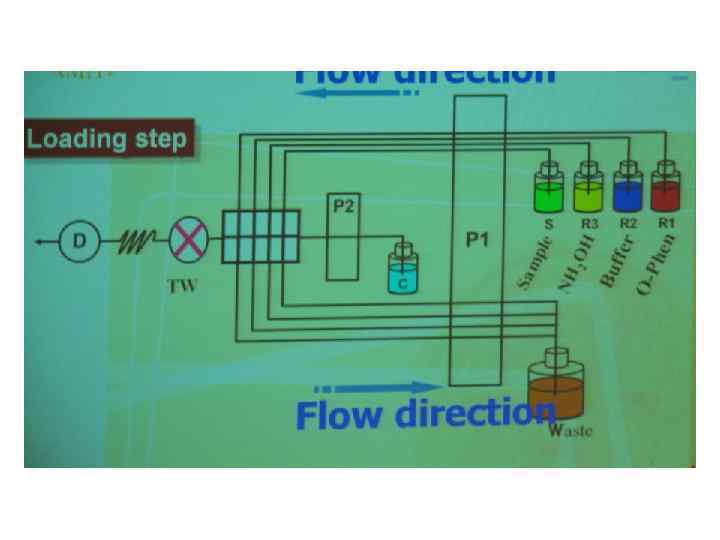

ЦИ определение Fe(II, III) в водных средах ЦИ определение Fe(II, III) в водных средах

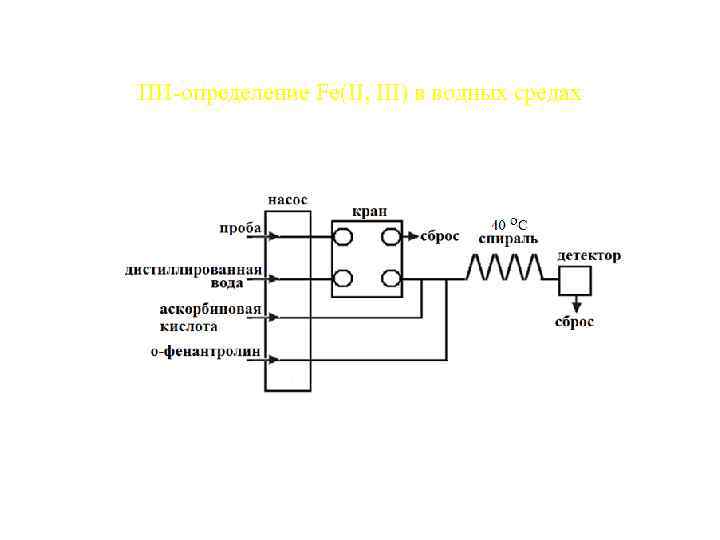

ПИ определение Fe(II, III) в водных средах ПИ определение Fe(II, III) в водных средах

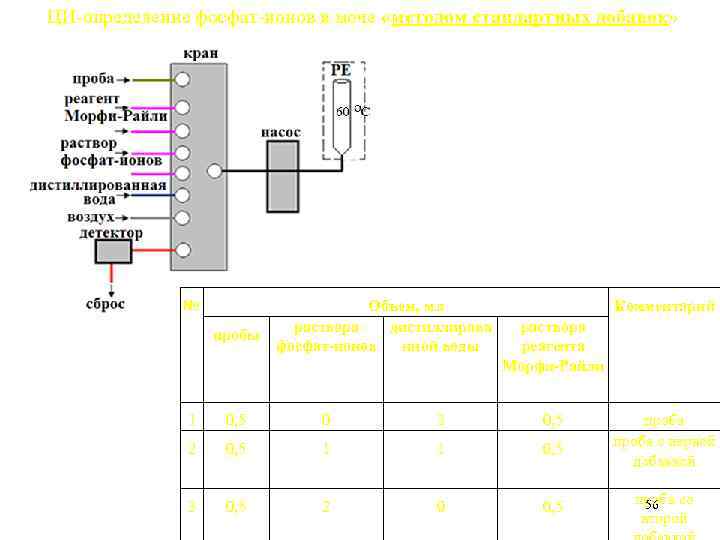

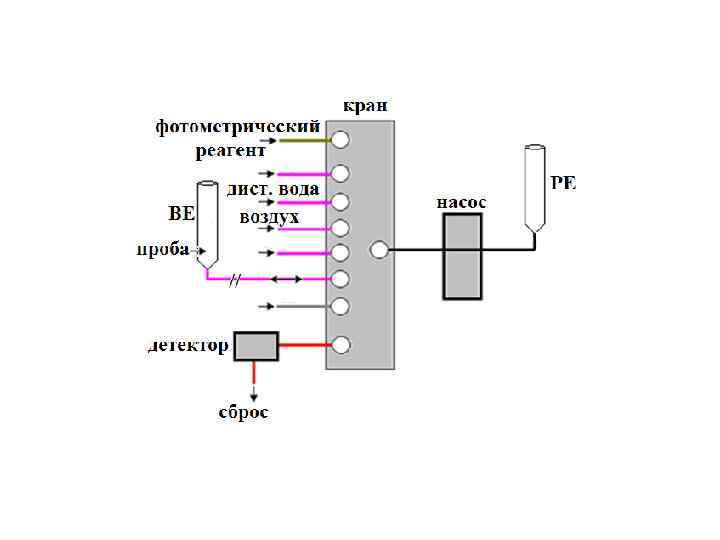

ЦИ определение фосфат ионов в моче «методом стандартных добавок» № пробы Объем, мл раствора ЦИ определение фосфат ионов в моче «методом стандартных добавок» № пробы Объем, мл раствора дистиллирова фосфат-ионов нной воды Комментарий раствора реагента Морфи-Райли 1 0, 5 0 2 0, 5 1 1 0, 5 3 0, 5 2 0 0, 5 проба с первой добавкой проба со 56 второй

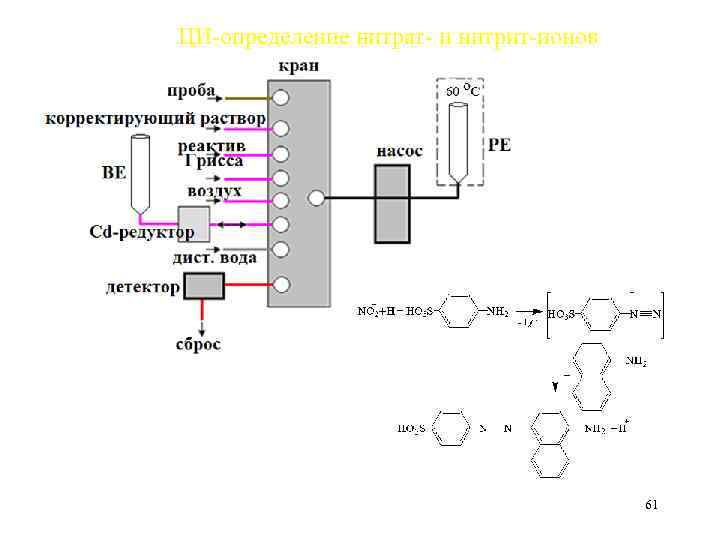

ЦИ определение нитрат и нитрит ионов 61 ЦИ определение нитрат и нитрит ионов 61

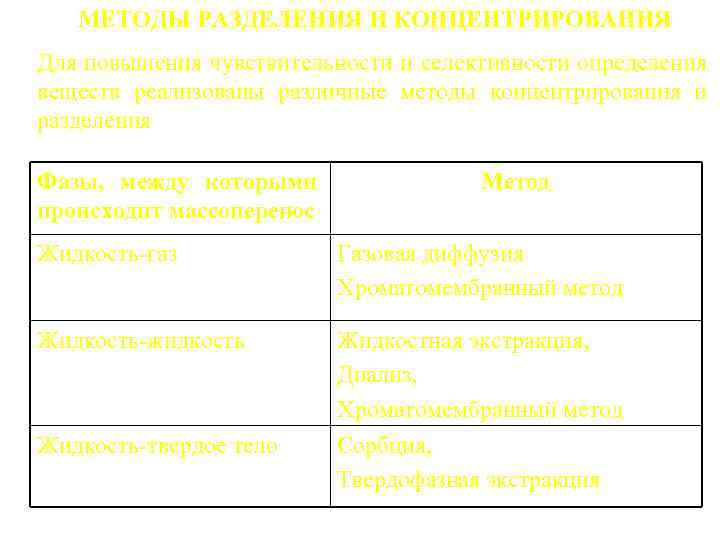

МЕТОДЫ РАЗДЕЛЕНИЯ И КОНЦЕНТРИРОВАНИЯ Для повышения чувствительности и селективности определения веществ реализованы различные методы МЕТОДЫ РАЗДЕЛЕНИЯ И КОНЦЕНТРИРОВАНИЯ Для повышения чувствительности и селективности определения веществ реализованы различные методы концентрирования и разделения Фазы, между которыми происходит массоперенос Метод Жидкость газ Газовая диффузия Хроматомембранный метод Жидкость жидкость Жидкостная экстракция, Диализ, Хроматомембранный метод Жидкость твердое тело Сорбция, Твердофазная экстракция

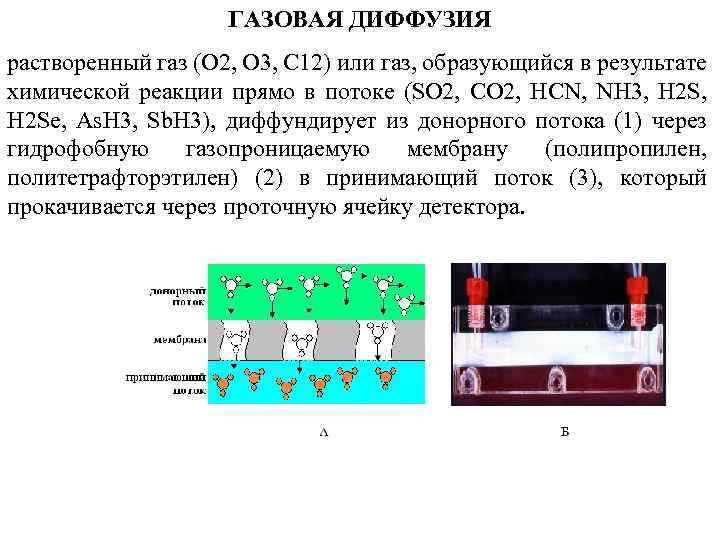

ГАЗОВАЯ ДИФФУЗИЯ растворенный газ (О 2, О 3, С 12) или газ, образующийся в ГАЗОВАЯ ДИФФУЗИЯ растворенный газ (О 2, О 3, С 12) или газ, образующийся в результате химической реакции прямо в потоке (SO 2, СО 2, HCN, NH 3, H 2 Se, As. H 3, Sb. H 3), диффундирует из донорного потока (1) через гидрофобную газопроницаемую мембрану (полипропилен, политетрафторэтилен) (2) в принимающий поток (3), который прокачивается через проточную ячейку детектора.

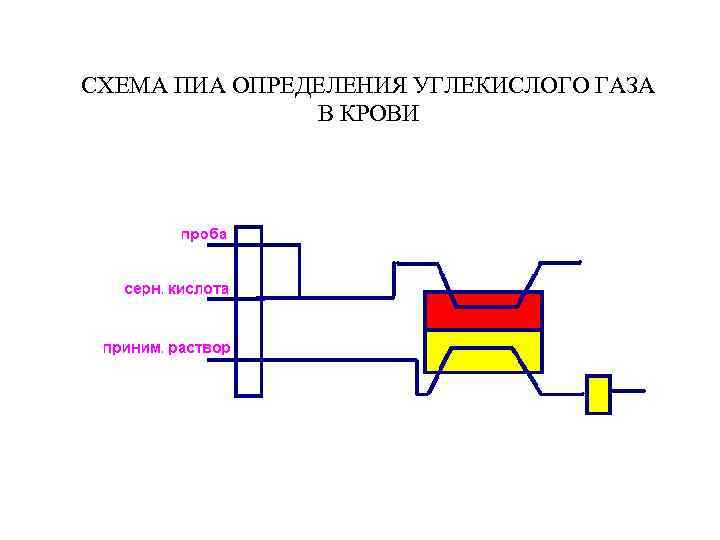

СХЕМА ПИА ОПРЕДЕЛЕНИЯ УГЛЕКИСЛОГО ГАЗА В КРОВИ СХЕМА ПИА ОПРЕДЕЛЕНИЯ УГЛЕКИСЛОГО ГАЗА В КРОВИ

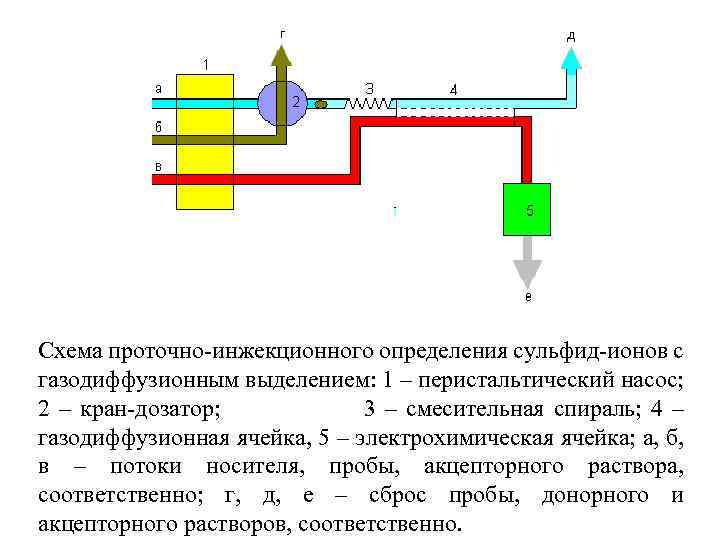

Схема проточно инжекционного определения сульфид ионов с газодиффузионным выделением: 1 – перистальтический насос; 2 Схема проточно инжекционного определения сульфид ионов с газодиффузионным выделением: 1 – перистальтический насос; 2 – кран дозатор; 3 – смесительная спираль; 4 – газодиффузионная ячейка, 5 – электрохимическая ячейка; а, б, в – потоки носителя, пробы, акцепторного раствора, соответственно; г, д, е – сброс пробы, донорного и акцепторного растворов, соответственно.

Генерация гидридов Перевод мышьяка, сурьмы, селена, висмута, теллура, германия, серы в их летучие гидриды Генерация гидридов Перевод мышьяка, сурьмы, селена, висмута, теллура, германия, серы в их летучие гидриды это важнейший способ концентрирования этих элементов. Метод генерации гидридов позволяет достичь высоких коэффициентов концентрирования. Для восстановления соединений мышьяка и сурьмы атомарным водородом используется боргидрид натрия или калия. Боргидрид натрия обеспечивает быстрое и количественное восстановление мышьяка до его гидрида по реакции:

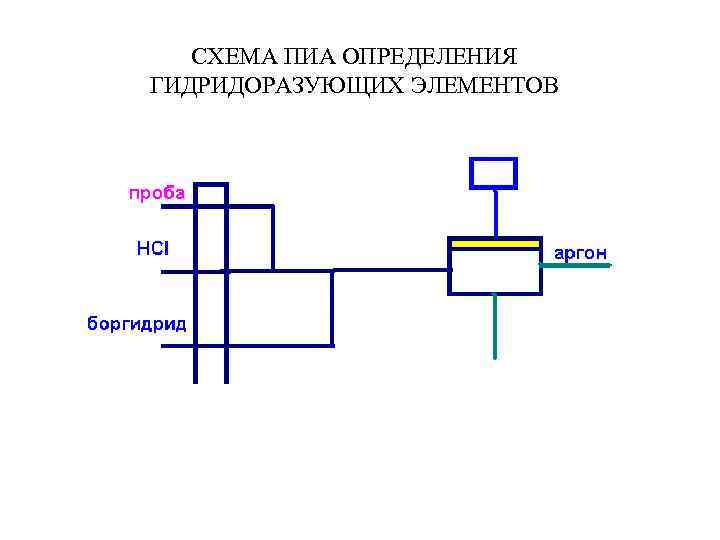

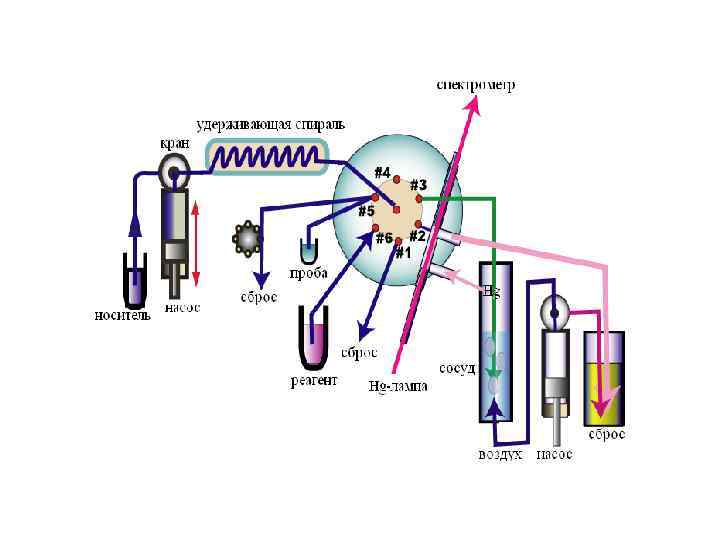

СХЕМА ПИА ОПРЕДЕЛЕНИЯ ГИДРИДОРАЗУЮЩИХ ЭЛЕМЕНТОВ СХЕМА ПИА ОПРЕДЕЛЕНИЯ ГИДРИДОРАЗУЮЩИХ ЭЛЕМЕНТОВ

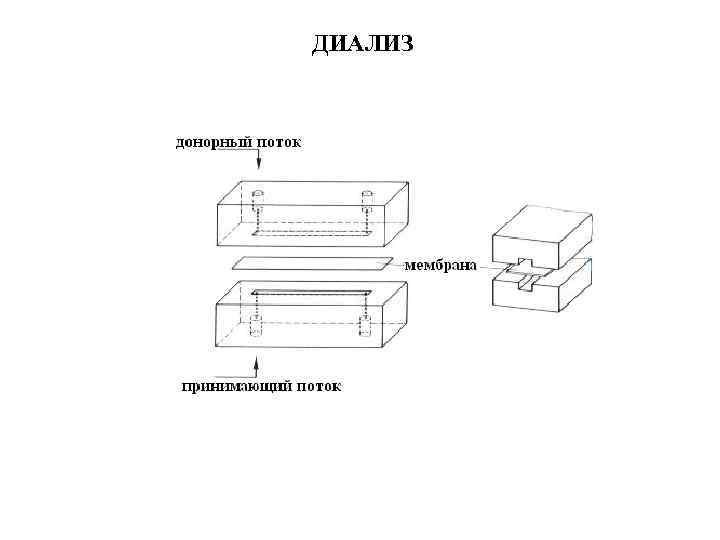

ДИАЛИЗ ДИАЛИЗ

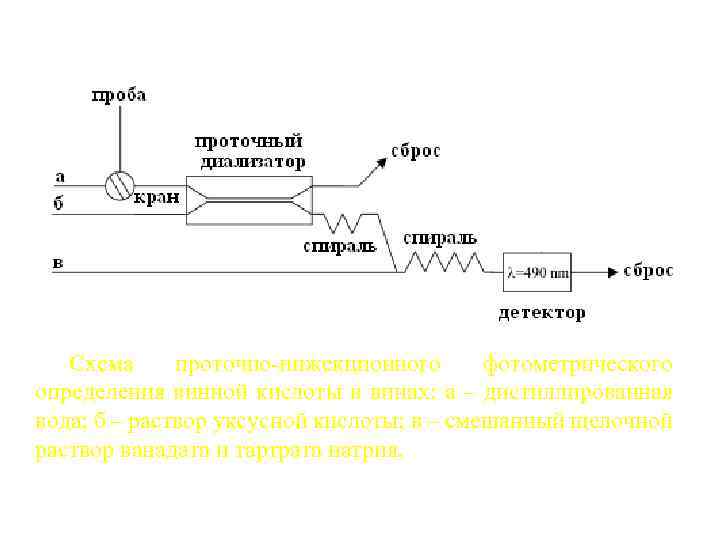

Схема проточно инжекционного фотометрического определения винной кислоты в винах: а – дистиллированная вода; б Схема проточно инжекционного фотометрического определения винной кислоты в винах: а – дистиллированная вода; б – раствор уксусной кислоты; в – смешанный щелочной раствор ванадата и тартрата натрия.

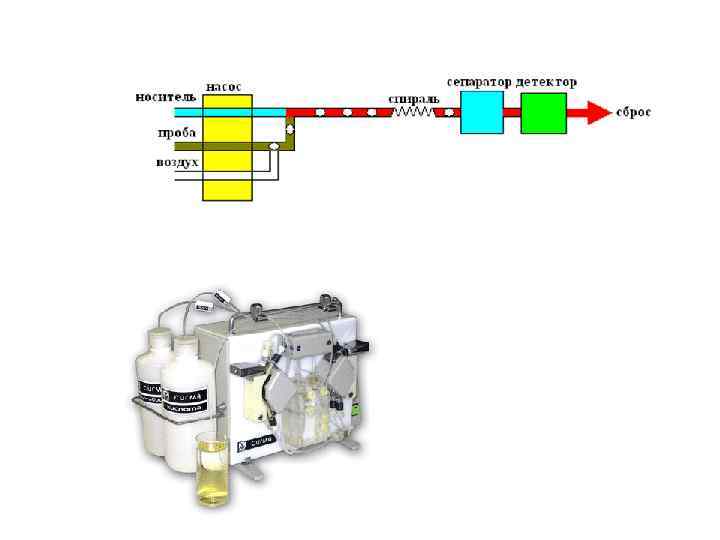

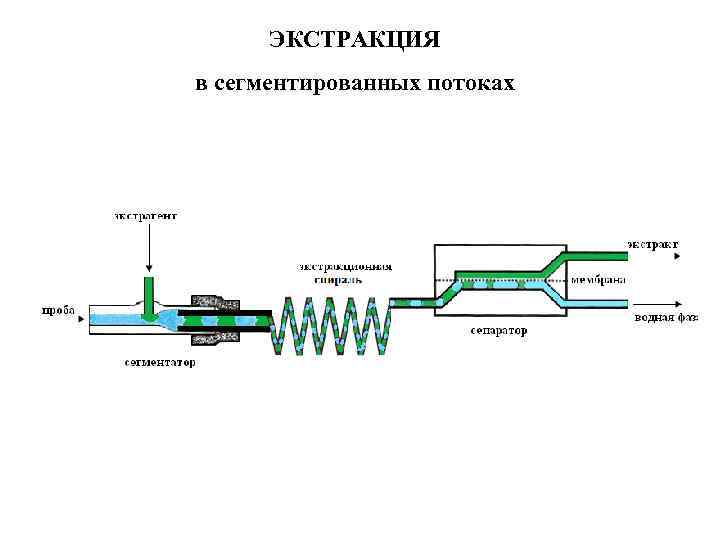

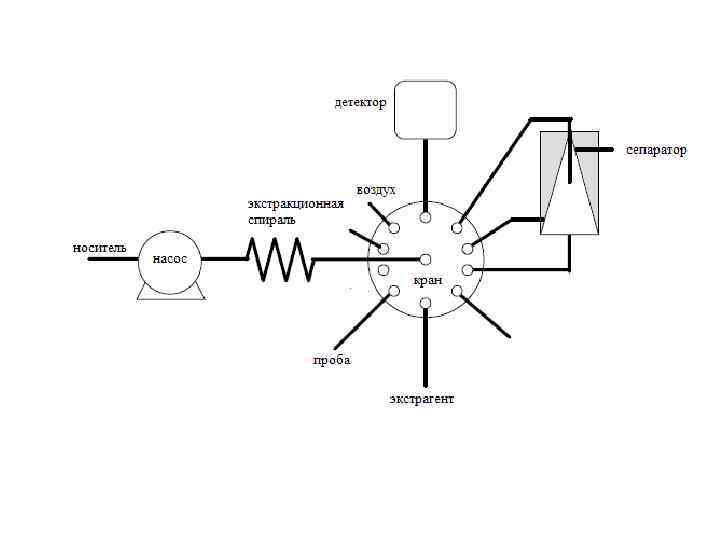

ЭКСТРАКЦИЯ в сегментированных потоках ЭКСТРАКЦИЯ в сегментированных потоках

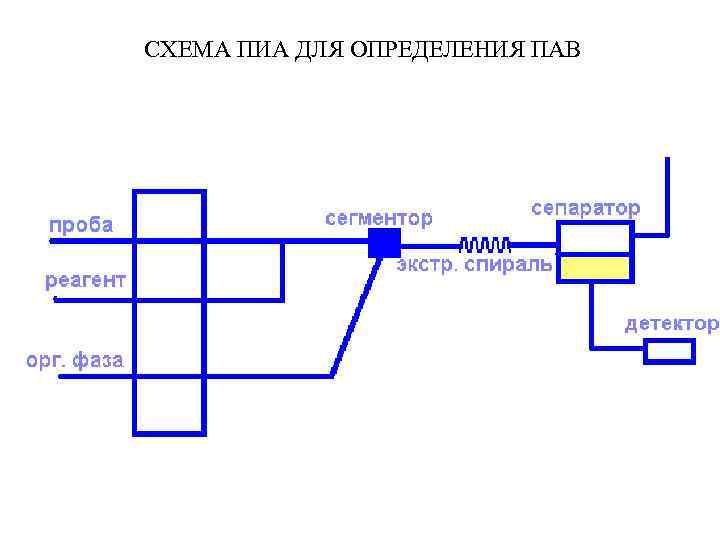

СХЕМА ПИА ДЛЯ ОПРЕДЕЛЕНИЯ ПАВ СХЕМА ПИА ДЛЯ ОПРЕДЕЛЕНИЯ ПАВ

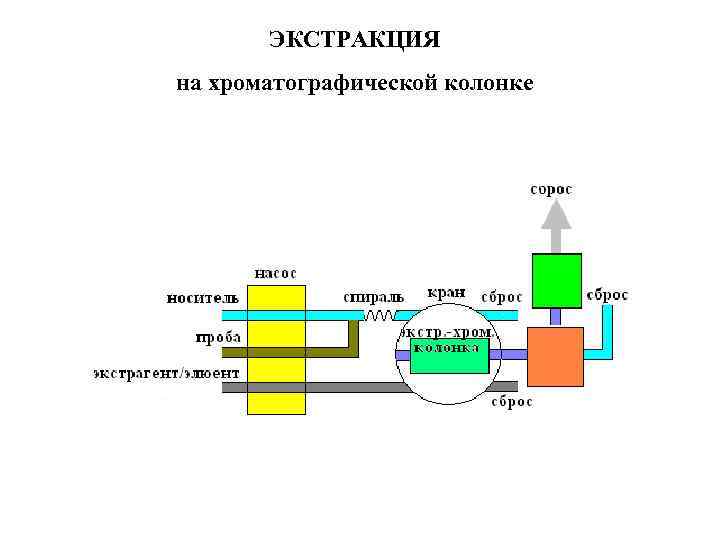

ЭКСТРАКЦИЯ на хроматографической колонке ЭКСТРАКЦИЯ на хроматографической колонке

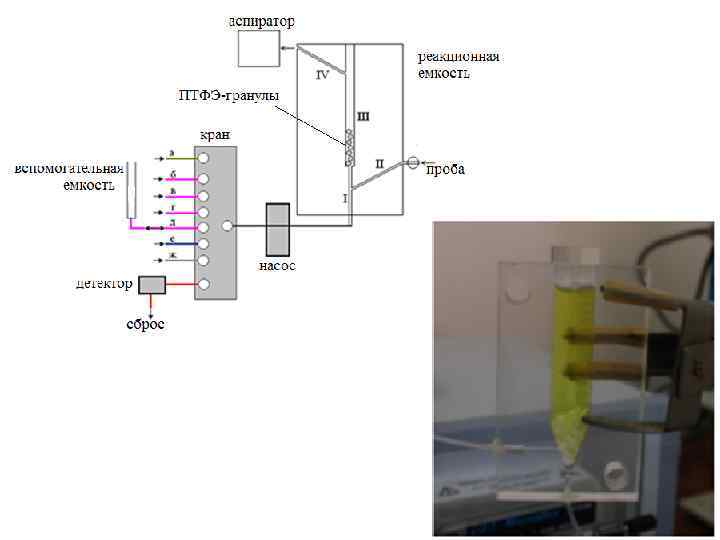

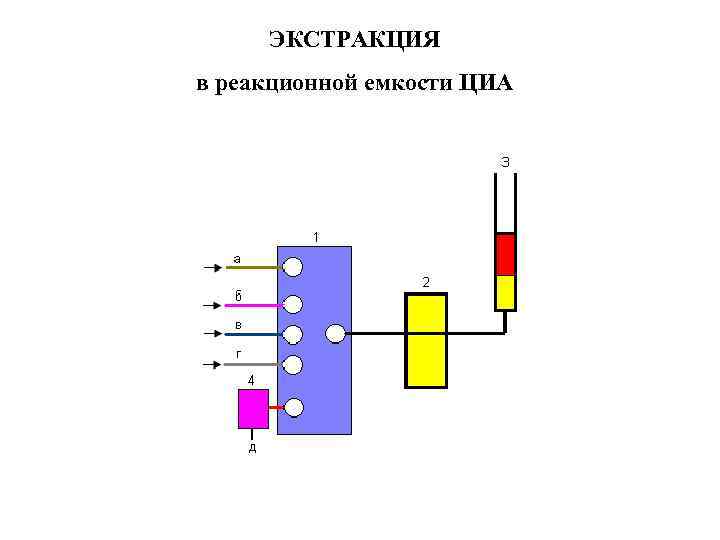

ЭКСТРАКЦИЯ в реакционной емкости ЦИА ЭКСТРАКЦИЯ в реакционной емкости ЦИА

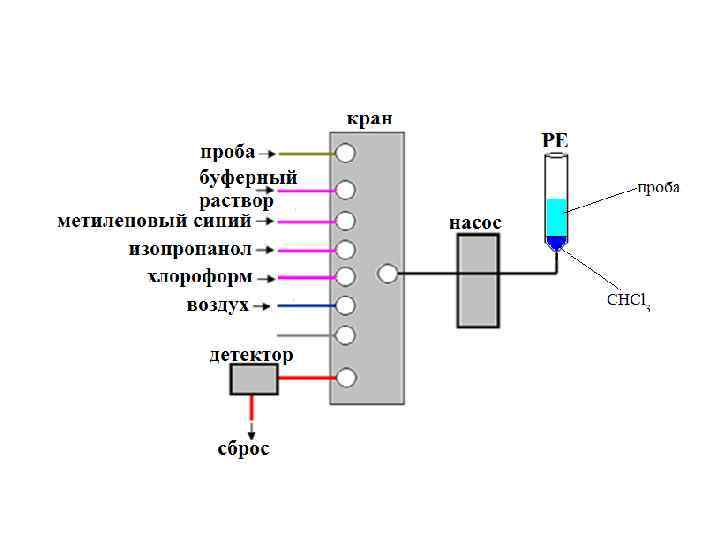

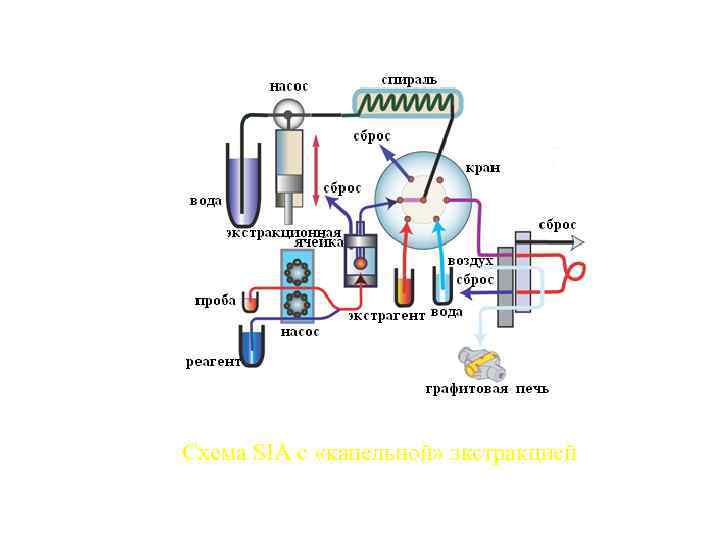

Схема SIA с «капельной» экстракцией Схема SIA с «капельной» экстракцией

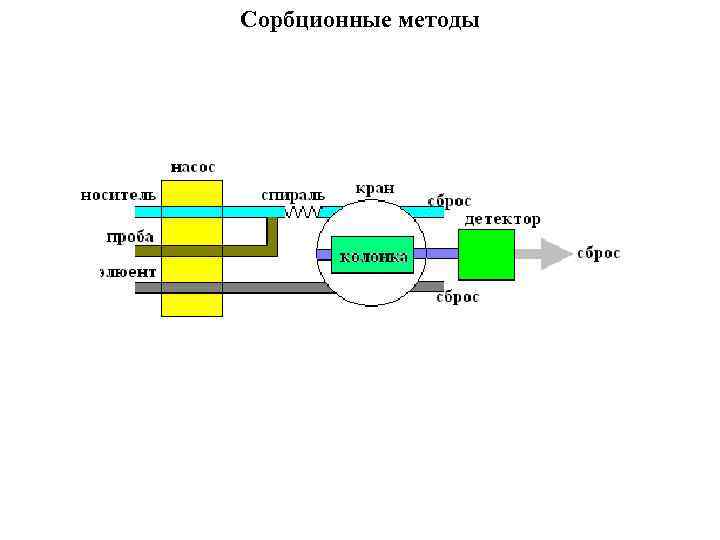

Сорбционные методы Сорбционные методы

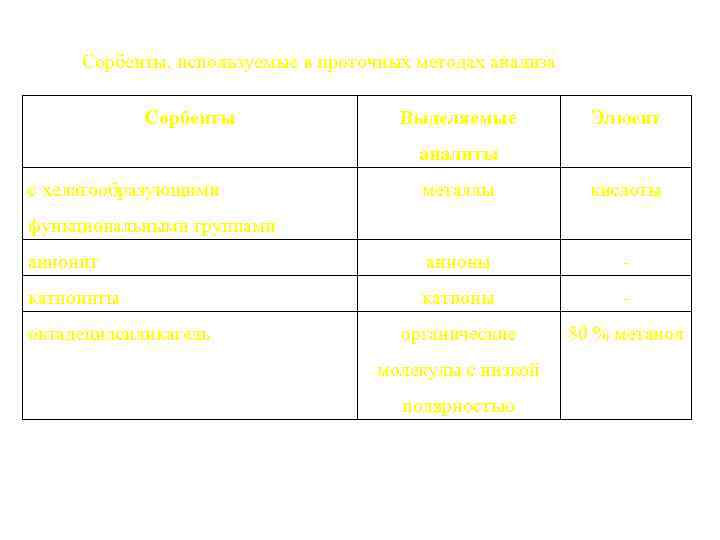

Сорбенты, используемые в проточных методах анализа Сорбенты Выделяемые Элюент аналиты с хелатообразующими металлы кислоты Сорбенты, используемые в проточных методах анализа Сорбенты Выделяемые Элюент аналиты с хелатообразующими металлы кислоты анионит анионы катиониты катионы органические 80 % метанол функциональными группами октадецилсиликагель молекулы с низкой полярностью

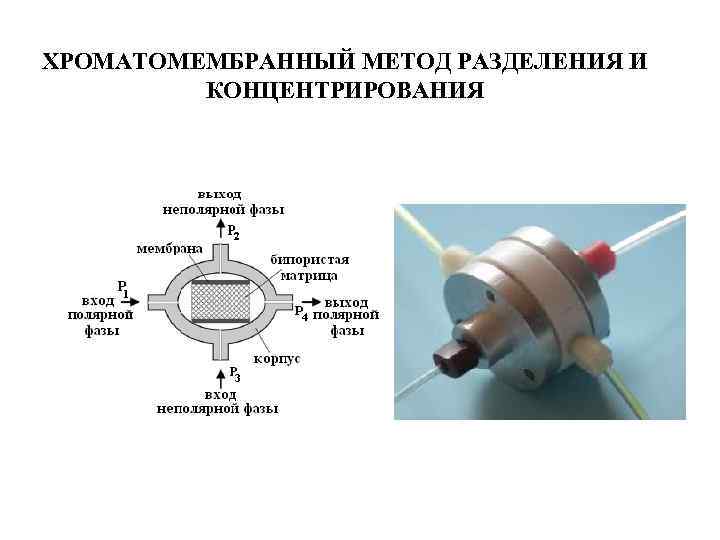

ХРОМАТОМЕМБРАННЫЙ МЕТОД РАЗДЕЛЕНИЯ И КОНЦЕНТРИРОВАНИЯ ХРОМАТОМЕМБРАННЫЙ МЕТОД РАЗДЕЛЕНИЯ И КОНЦЕНТРИРОВАНИЯ

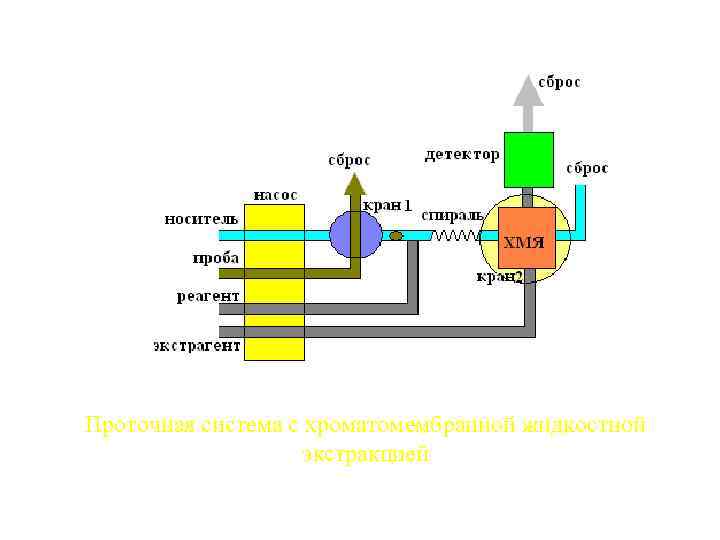

Проточная система с хроматомембранной жидкостной экстракцией Проточная система с хроматомембранной жидкостной экстракцией

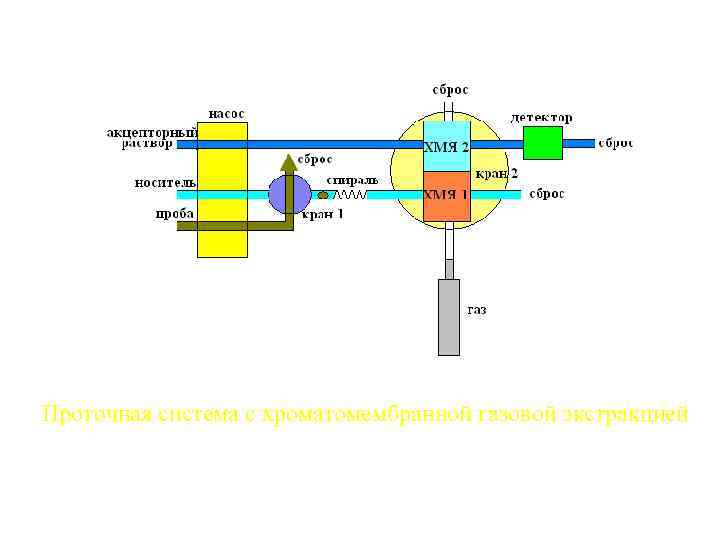

Проточная система с хроматомембранной газовой экстракцией Проточная система с хроматомембранной газовой экстракцией

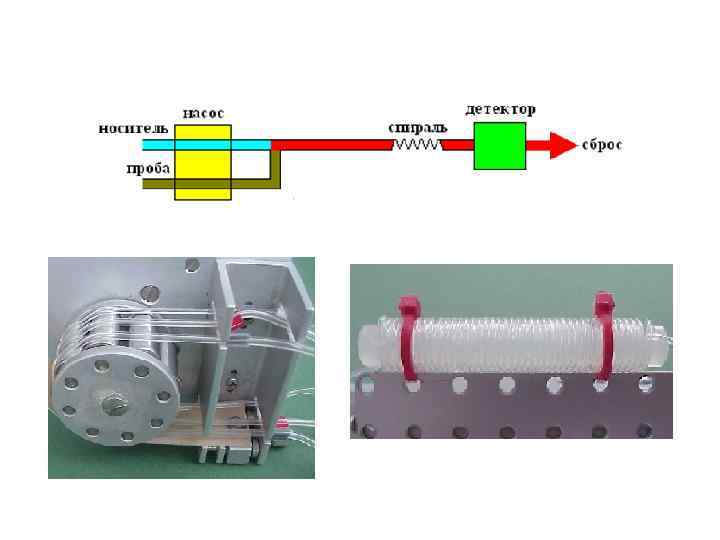

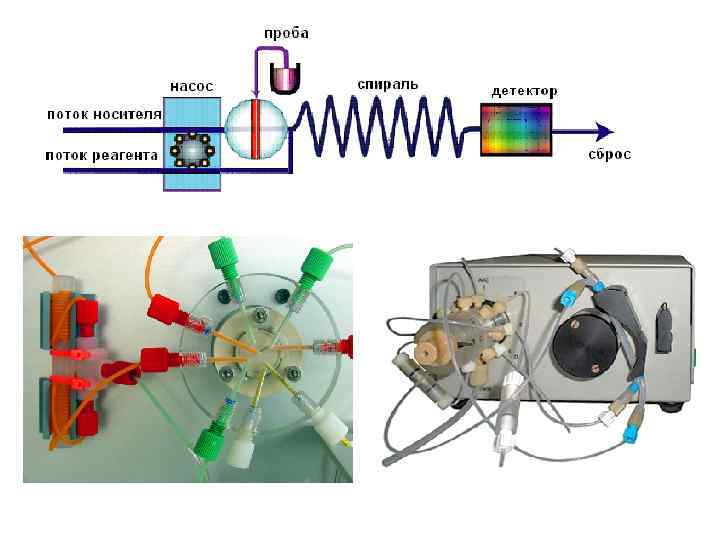

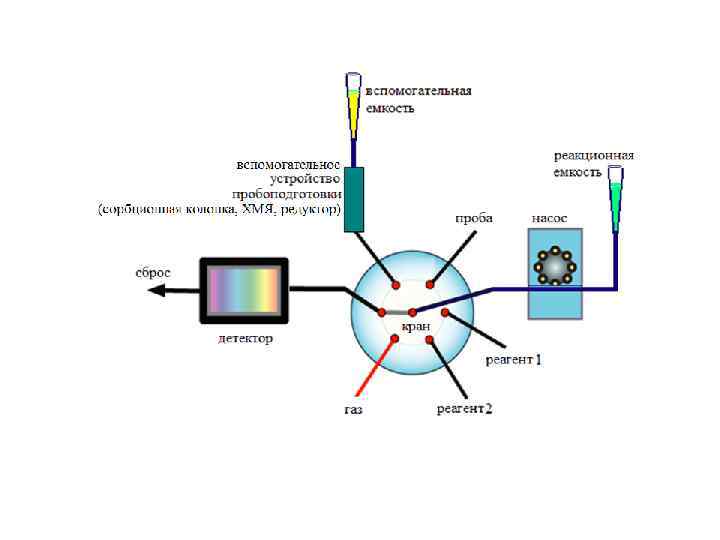

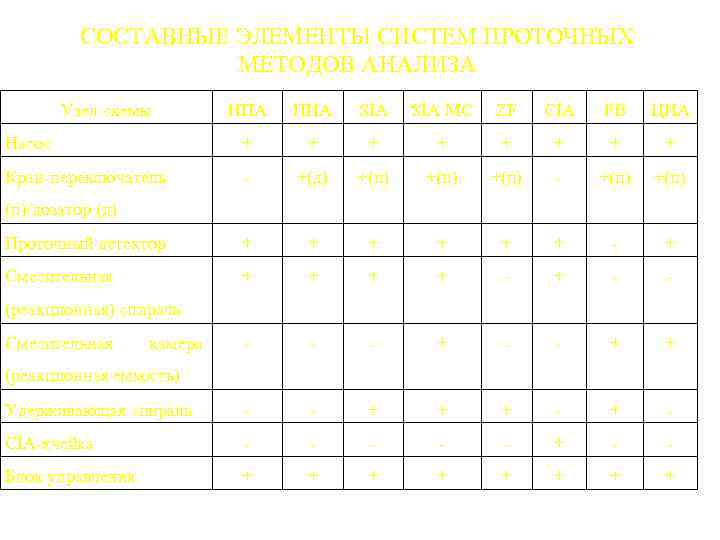

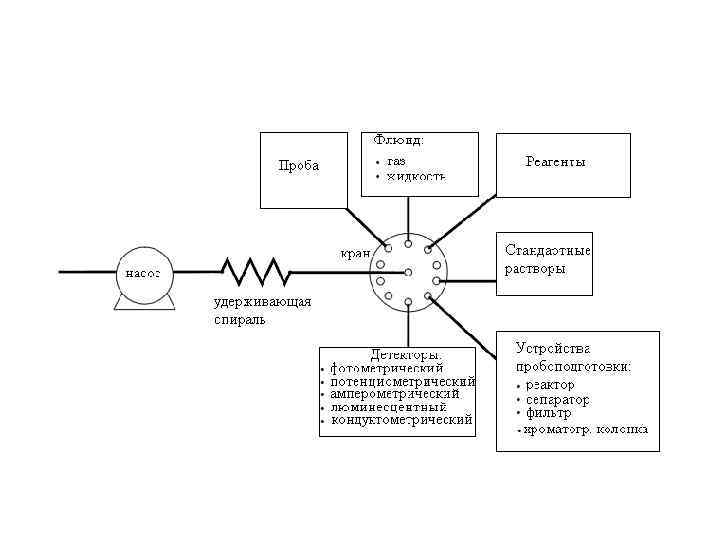

СОСТАВНЫЕ ЭЛЕМЕНТЫ СИСТЕМ ПРОТОЧНЫХ МЕТОДОВ АНАЛИЗА Узел схемы НПА ПИА SIA MC ZF CIA СОСТАВНЫЕ ЭЛЕМЕНТЫ СИСТЕМ ПРОТОЧНЫХ МЕТОДОВ АНАЛИЗА Узел схемы НПА ПИА SIA MC ZF CIA FB ЦИА Насос + + + + Кран переключатель +(д) +(п) +(п) Проточный детектор + + + + Смесительная + + + Удерживающая спираль + + CIA ячейка + Блок управления + + + + (п)/дозатор (д) (реакционная) спираль Смесительная камера (реакционная емкость)

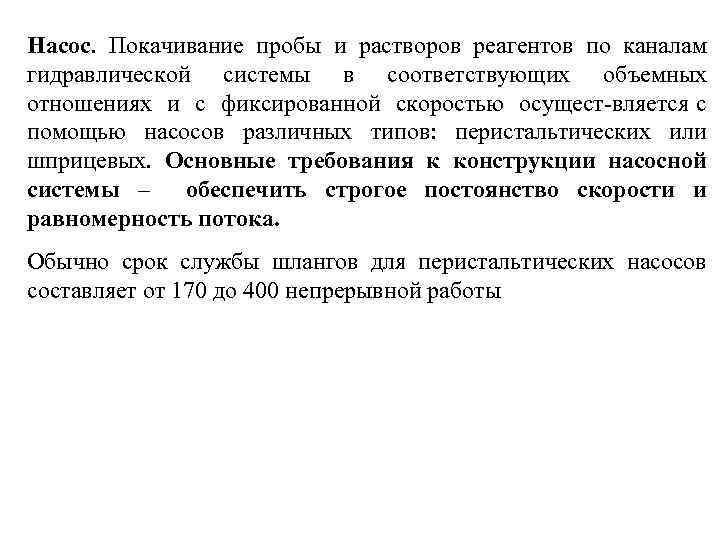

Насос. Покачивание пробы и растворов реагентов по каналам гидравлической системы в соответствующих объемных отношениях Насос. Покачивание пробы и растворов реагентов по каналам гидравлической системы в соответствующих объемных отношениях и с фиксированной скоростью осущест вляется с помощью насосов различных типов: перистальтических или шприцевых. Основные требования к конструкции насосной системы – обеспечить строгое постоянство скорости и равномерность потока. Обычно срок службы шлангов для перистальтических насосов составляет от 170 до 400 непрерывной работы

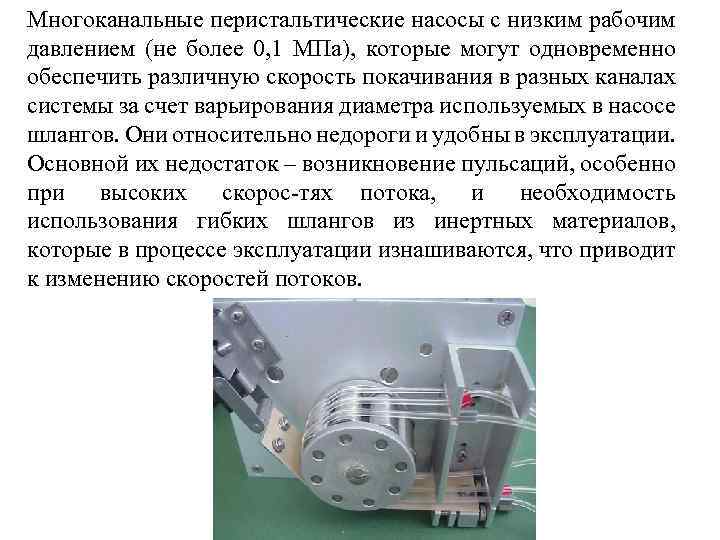

Многоканальные перистальтические насосы с низким рабочим давлением (не более 0, 1 МПа), которые могут Многоканальные перистальтические насосы с низким рабочим давлением (не более 0, 1 МПа), которые могут одновременно обеспечить различную скорость покачивания в разных каналах системы за счет варьирования диаметра используемых в насосе шлангов. Они относительно недороги и удобны в эксплуатации. Основной их недостаток – возникновение пульсаций, особенно при высоких скорос тях потока, и необходимость использования гибких шлангов из инертных материалов, которые в процессе эксплуатации изнашиваются, что приводит к изменению скоростей потоков.

Материал Поливинилхлорид Совместимость Несовместимость Водные растворы, разбавленные Концентрированные кислоты и щёлочи, органические растворители Модифицированны Материал Поливинилхлорид Совместимость Несовместимость Водные растворы, разбавленные Концентрированные кислоты и щёлочи, органические растворители Модифицированны Спирты, алифатические Эфиры, альдегиды, кетоны, й поливинилхлорид углеводороды, ароматические углеводороды, четырёххлористый циклогексан Силикон углерод, хлороформ, кислоты, основания Спирты, ацетон, разбавленные Эфиры, концентрированные кислоты и щёлочи, уксусная кислоты и щёлочи кислота Фторсодержащие Концентрированные кислоты и Кетоны, полимеры щёлочи, углеводороды метанол, ароматические тетрагидрофуран диоксан,

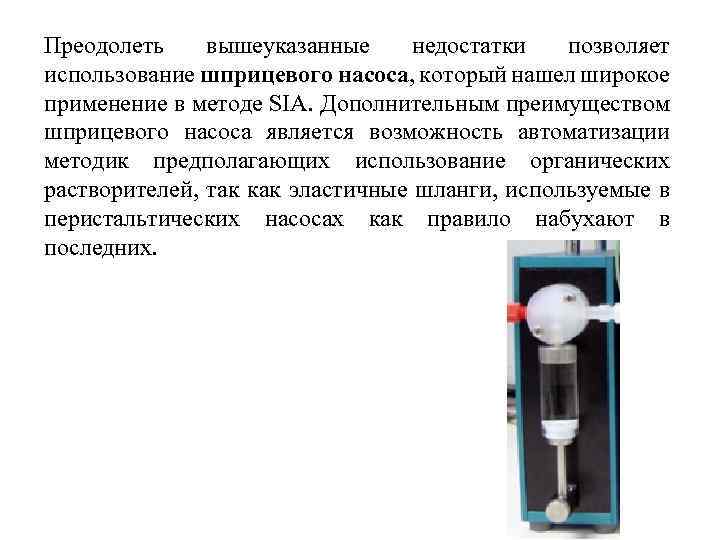

Преодолеть вышеуказанные недостатки позволяет использование шприцевого насоса, который нашел широкое применение в методе SIA. Преодолеть вышеуказанные недостатки позволяет использование шприцевого насоса, который нашел широкое применение в методе SIA. Дополнительным преимуществом шприцевого насоса является возможность автоматизации методик предполагающих использование органических растворителей, так как эластичные шланги, используемые в перистальтических насосах как правило набухают в последних.

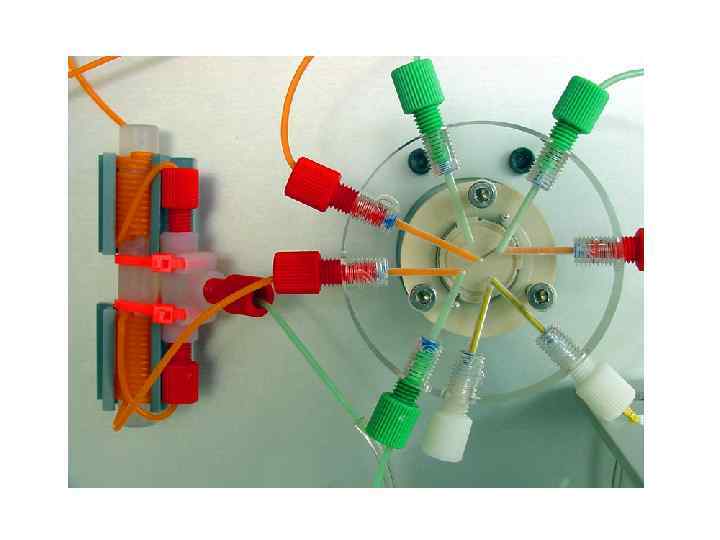

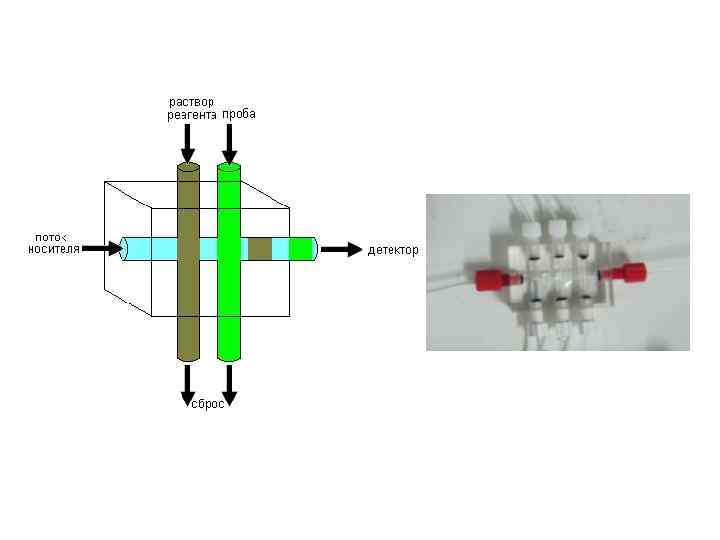

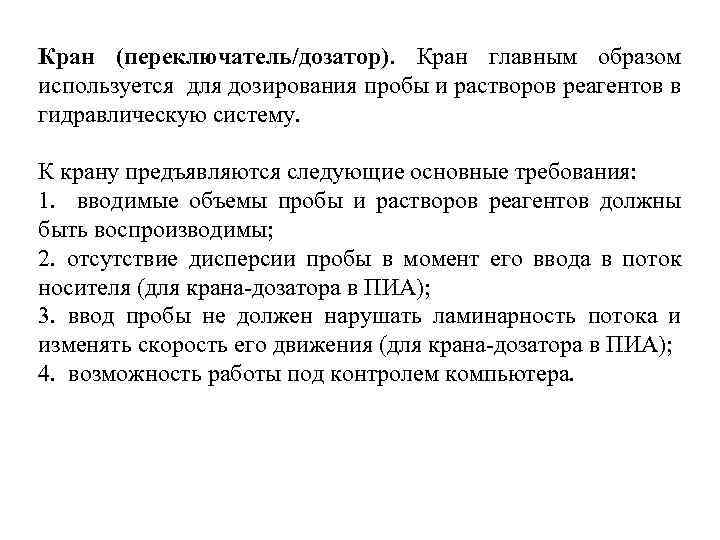

Кран (переключатель/дозатор). Кран главным образом используется для дозирования пробы и растворов реагентов в гидравлическую Кран (переключатель/дозатор). Кран главным образом используется для дозирования пробы и растворов реагентов в гидравлическую систему. К крану предъявляются следующие основные требования: 1. вводимые объемы пробы и растворов реагентов должны быть воспроизводимы; 2. отсутствие дисперсии пробы в момент его ввода в поток носителя (для крана дозатора в ПИА); 3. ввод пробы не должен нарушать ламинарность потока и изменять скорость его движения (для крана дозатора в ПИА); 4. возможность работы под контролем компьютера.

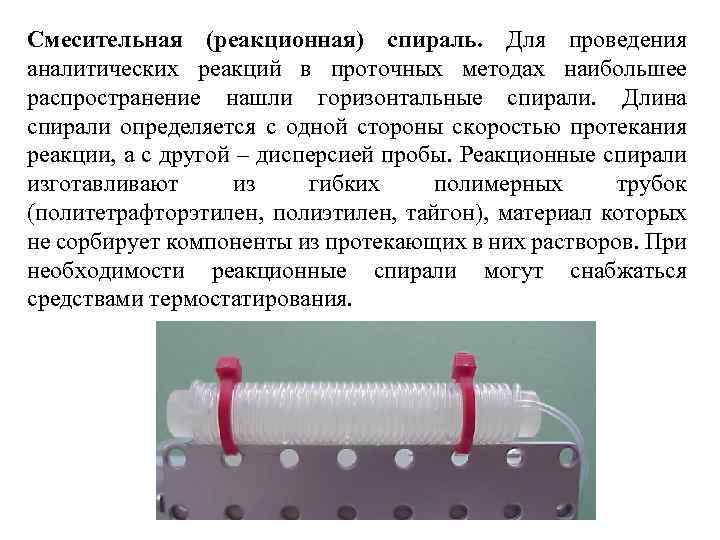

Смесительная (реакционная) спираль. Для проведения аналитических реакций в проточных методах наибольшее распространение нашли горизонтальные Смесительная (реакционная) спираль. Для проведения аналитических реакций в проточных методах наибольшее распространение нашли горизонтальные спирали. Длина спирали определяется с одной стороны скоростью протекания реакции, а с другой – дисперсией пробы. Реакционные спирали изготавливают из гибких полимерных трубок (политетрафторэтилен, полиэтилен, тайгон), материал которых не сорбирует компоненты из протекающих в них растворов. При необходимости реакционные спирали могут снабжаться средствами термостатирования.

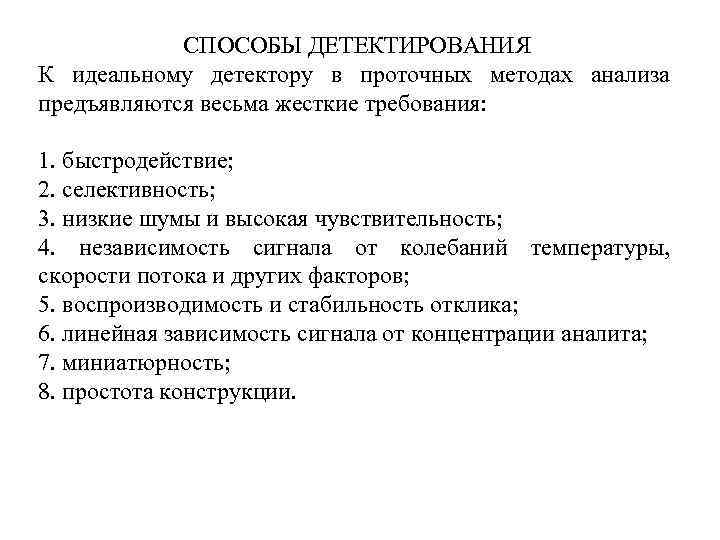

СПОСОБЫ ДЕТЕКТИРОВАНИЯ К идеальному детектору в проточных методах анализа предъявляются весьма жесткие требования: 1. СПОСОБЫ ДЕТЕКТИРОВАНИЯ К идеальному детектору в проточных методах анализа предъявляются весьма жесткие требования: 1. быстродействие; 2. селективность; 3. низкие шумы и высокая чувствительность; 4. независимость сигнала от колебаний температуры, скорости потока и других факторов; 5. воспроизводимость и стабильность отклика; 6. линейная зависимость сигнала от концентрации аналита; 7. миниатюрность; 8. простота конструкции.

Оптические детекторы Наиболее распространенным способом детектирования в проточных методах анализа является фотометрия. Схема фотометрического Оптические детекторы Наиболее распространенным способом детектирования в проточных методах анализа является фотометрия. Схема фотометрического детектирования: 1 – источник света; 2 – фотоприемник; 3, 4 – ввод и выход раствора; 5 – проточная кювета.

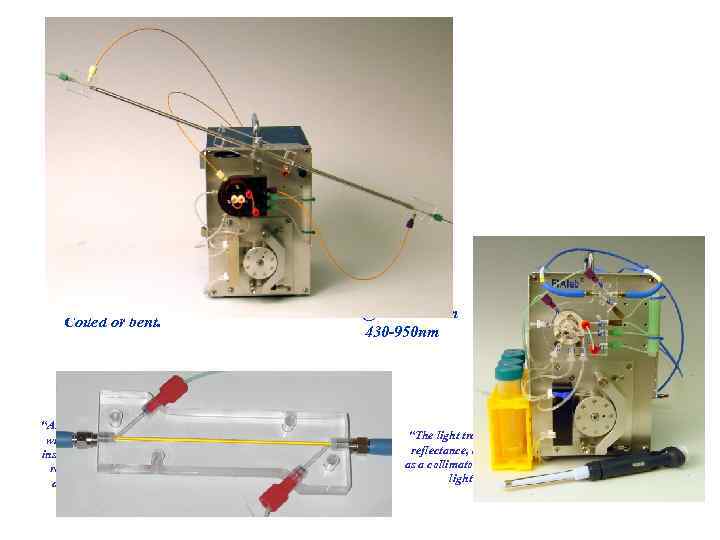

Coiled or bent. Up to 50 cm @ I. D. 0. 5 mm 430 Coiled or bent. Up to 50 cm @ I. D. 0. 5 mm 430 -950 nm “Analogous to an optical fiber, a typical LCW is a tube (cladding) with a refractive index (RI) lower than the RI of the fluid (core) inside it. Light propagates through the fluid core by total internal reflection The cladding can be altered by gases and chemicals absorbed into it, thereby degrading the optical performance. ” Straight. “The light transfer is probably due to specular reflectance, although the tube may also serve as a collimator. Since PEEK is opaque, no stray light will reach the detector. ”

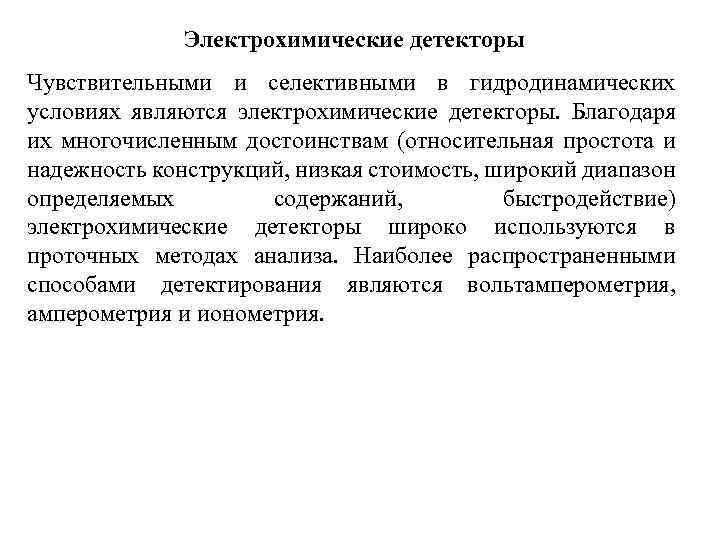

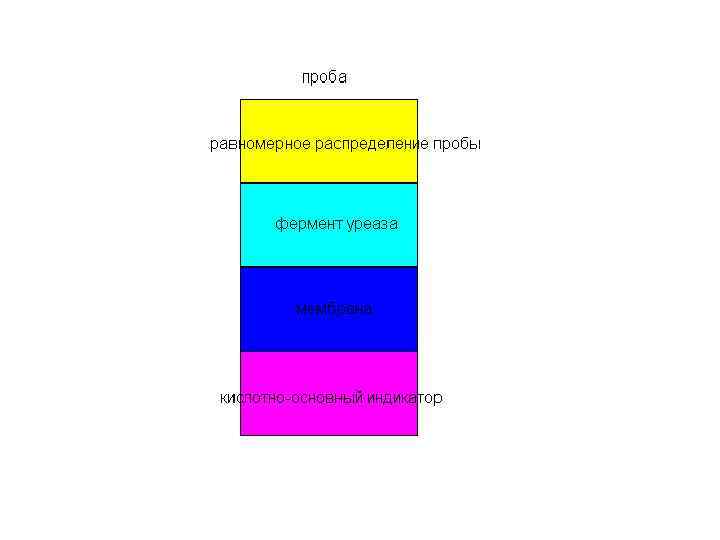

Электрохимические детекторы Чувствительными и селективными в гидродинамических условиях являются электрохимические детекторы. Благодаря их многочисленным Электрохимические детекторы Чувствительными и селективными в гидродинамических условиях являются электрохимические детекторы. Благодаря их многочисленным достоинствам (относительная простота и надежность конструкций, низкая стоимость, широкий диапазон определяемых содержаний, быстродействие) электрохимические детекторы широко используются в проточных методах анализа. Наиболее распространенными способами детектирования являются вольтамперометрия, амперометрия и ионометрия.
