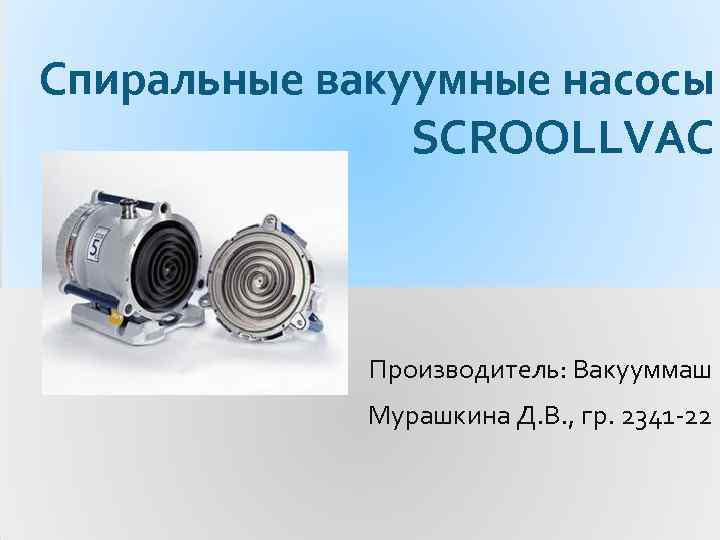

Спиральные вакуумные насосы SCROOLLVAC Производитель Вакууммаш Мурашкина Д

Спиральные вакуумные насосы SCROOLLVAC Производитель: Вакууммаш Мурашкина Д. В. , гр. 2341 -22

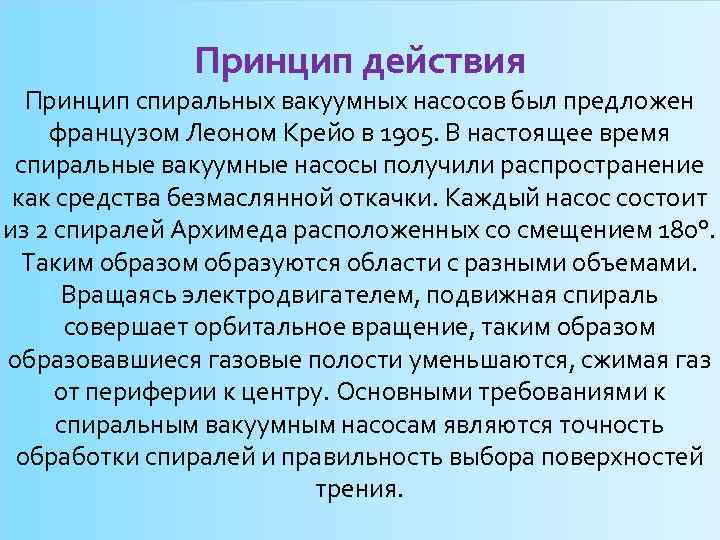

Принцип действия Принцип спиральных вакуумных насосов был предложен французом Леоном Крейо в 1905. В настоящее время спиральные вакуумные насосы получили распространение как средства безмаслянной откачки. Каждый насос состоит из 2 спиралей Архимеда расположенных со смещением 180°. Таким образом образуются области с разными объемами. Вращаясь электродвигателем, подвижная спираль совершает орбитальное вращение, таким образовавшиеся газовые полости уменьшаются, сжимая газ от периферии к центру. Основными требованиями к спиральным вакуумным насосам являются точность обработки спиралей и правильность выбора поверхностей трения.

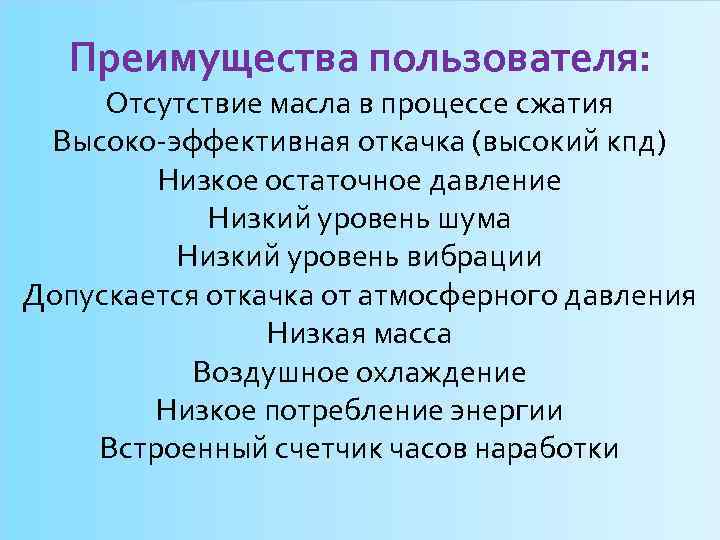

Преимущества пользователя: Отсутствие масла в процессе сжатия Высоко-эффективная откачка (высокий кпд) Низкое остаточное давление Низкий уровень шума Низкий уровень вибрации Допускается откачка от атмосферного давления Низкая масса Воздушное охлаждение Низкое потребление энергии Встроенный счетчик часов наработки

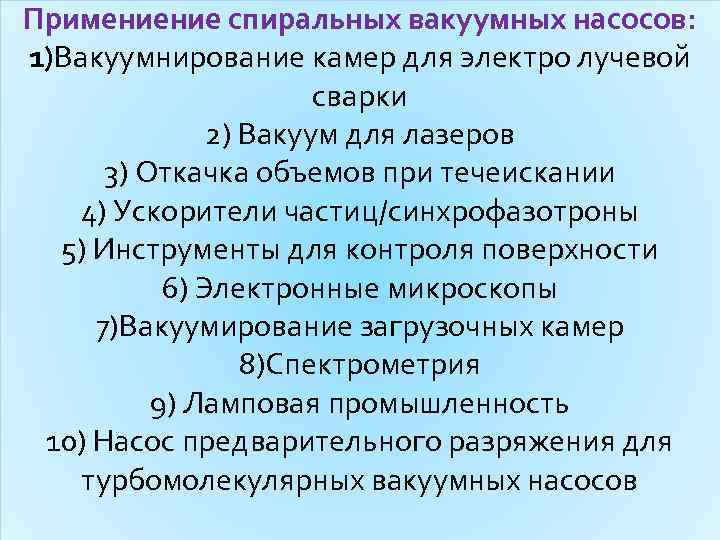

Примениение спиральных вакуумных насосов: 1)Вакуумнирование камер для электро лучевой сварки 2) Вакуум для лазеров 3) Откачка объемов при течеискании 4) Ускорители частиц/синхрофазотроны 5) Инструменты для контроля поверхности 6) Электронные микроскопы 7)Вакуумирование загрузочных камер 8)Спектрометрия 9) Ламповая промышленность 10) Насос предварительного разряжения для турбомолекулярных вакуумных насосов

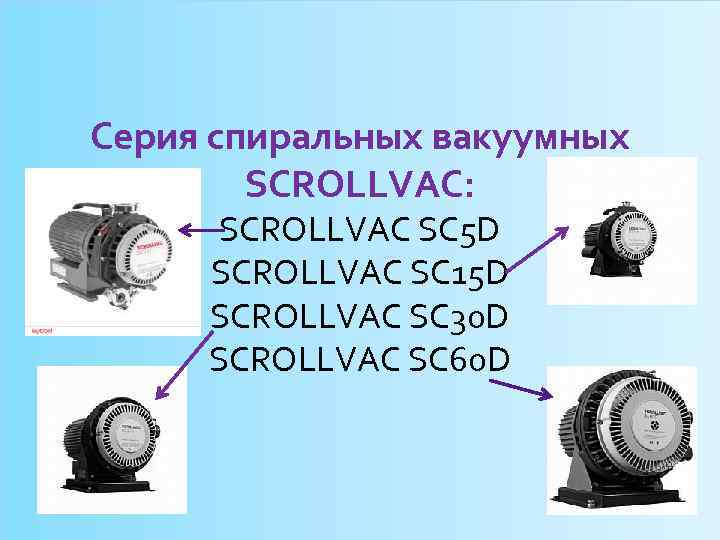

Серия спиральных вакуумных SCROLLVAC: SCROLLVAC SC 5 D SCROLLVAC SC 15 D SCROLLVAC SC 30 D SCROLLVAC SC 60 D

Спиральный насос

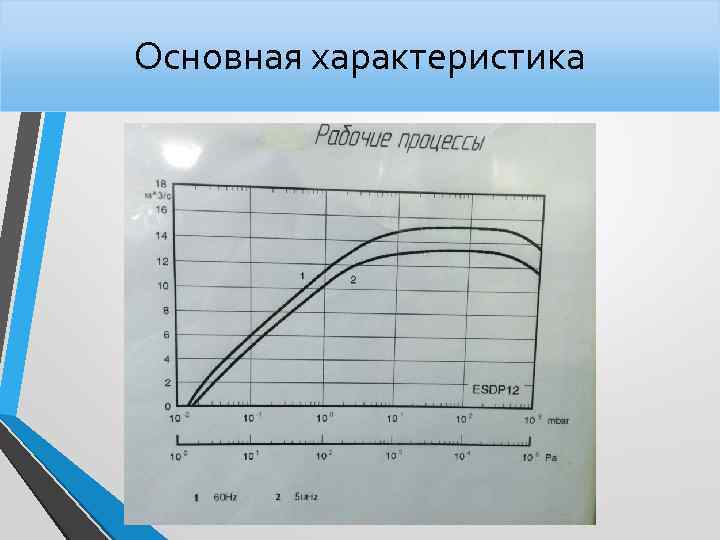

Основная характеристика

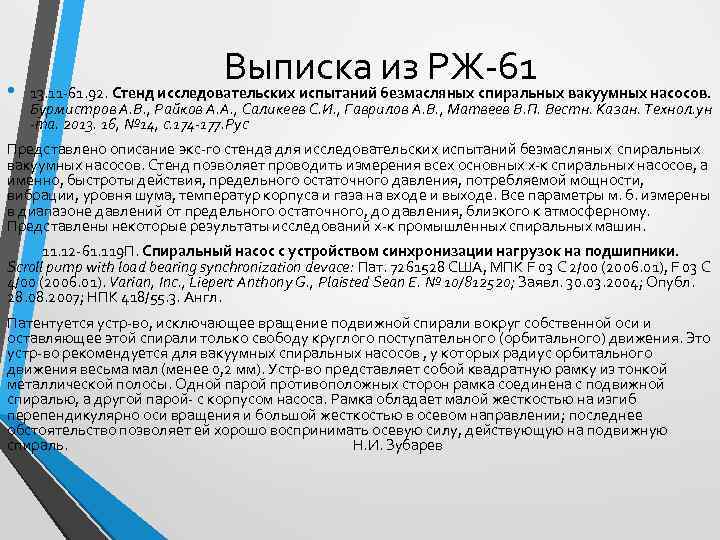

• Выписка из РЖ-61 13. 11 -61. 92. Стенд исследовательских испытаний безмасляных спиральных вакуумных насосов. Бурмистров А. В. , Райков А. А. , Саликеев С. И. , Гаврилов А. В. , Матвеев В. П. Вестн. Казан. Технол. ун -та. 2013. 16, № 14, с. 174 -177. Рус Представлено описание экс-го стенда для исследовательских испытаний безмасляных спиральных вакуумных насосов. Стенд позволяет проводить измерения всех основных х-к спиральных насосов, а именно, быстроты действия, предельного остаточного давления, потребляемой мощности, вибрации, уровня шума, температур корпуса и газа на входе и выходе. Все параметры м. б. измерены в диапазоне давлений от предельного остаточного, до давления, близкого к атмосферному. Представлены некоторые результаты исследований х-к промышленных спиральных машин. 11. 12 -61. 119 П. Спиральный насос с устройством синхронизации нагрузок на подшипники. Scroll pump with load bearing synchronization devace: Пат. 7261528 США, МПК F 03 C 2/00 (2006. 01), F 03 C 4/00 (2006. 01). Varian, Inc. , Liepert Anthony G. , Plaisted Sean E. № 10/812520; Заявл. 30. 03. 2004; Опубл. 28. 08. 2007; НПК 418/55. 3. Англ. Патентуется устр-во, исключающее вращение подвижной спирали вокруг собственной оси и оставляющее этой спирали только свободу круглого поступательного (орбитального) движения. Это устр-во рекомендуется для вакуумных спиральных насосов , у которых радиус орбитального движения весьма мал (менее 0, 2 мм). Устр-во представляет собой квадратную рамку из тонкой металлической полосы. Одной парой противоположных сторон рамка соединена с подвижной спиралью, а другой парой- с корпусом насоса. Рамка обладает малой жесткостью на изгиб перепендикулярно оси вращения и большой жесткостью в осевом направлении; последнее обстоятельство позволяет ей хорошо воспринимать осевую силу, действующую на подвижную спираль. Н. И. Зубарев

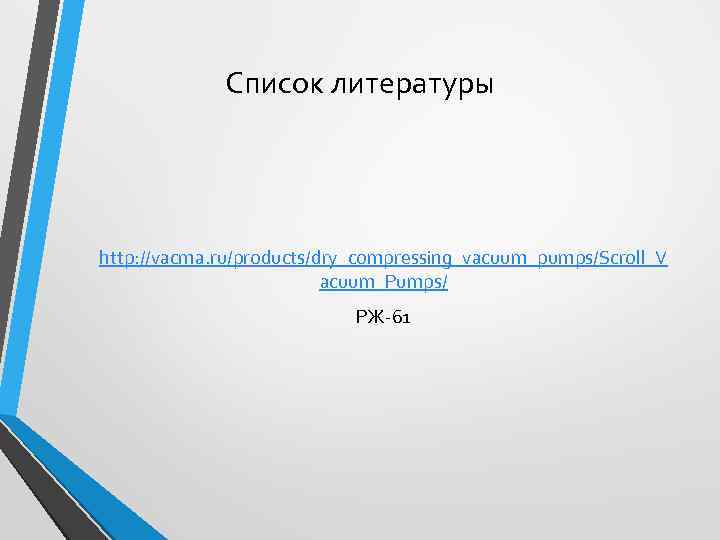

Список литературы http: //vacma. ru/products/dry_compressing_vacuum_pumps/Scroll_V acuum_Pumps/ РЖ-61
