СПИДОМЕТР Орындаған: Ерғазы С.

Спидометр не только украшает приборную панель, но сохраняет нервы, деньги, а иногда и жизнь. Не по мельканию же кустов за обочиной определять скорость! Глаз даже опытного водителя в долгой поездке «замыливается» – и немалые 100 км/ч кажутся черепашьим шагом.

Наиболее просты механические спидометры. Приводятся от трансмиссии «гибким валом» – особым тросиком, хорошо передающим вращение. Так как одинаковые спидометры бывают на разных авто, в их приводе применяют простейший редуктор, передаточное число которого подобрано к автомобилю. На заднеприводном спидометр обычно контролирует вращение вторичного вала КП. Значит, показания зависят от размера шин, передаточного числа редуктора заднего моста и собственной погрешности прибора. Пример: на «жигулях» замена пары 4, 44 на 3, 9 изменит показания на 14%. В этих случаях обязательна замена и редуктора спидометра. Однако зубчатки редуктора не резиновые – поэтому идеального соответствия спидометра размеру шин не бывает, а они ведь еще изнашиваются… Суммарная ошибка показаний до 10% и даже больше – дело обычное. Часто этим объясняются рекорды дворовых гонщиков.

Спидометры переднеприводных автомобилей с поперечным расположением двигателя обычно «обслуживают» привод левого колеса после главной пары. Значит, к погрешности спидометра и влиянию размера шины прибавляется эффект от закругления дороги: на поворотах влево «приборная скорость» чуть меньше, чем посередине машины, а вправо –

Как сказываются шины нештатного размера? Замена шины 175/70 R 13 на шину 165/70 R 13 или наоборот меняет показания спидометра на 2, 5%. Немного? Но вопрос еще в том, как эта ошибка сложится с погрешностью самого спидометра и его редуктора, как скажется износ шин, давление в них. Низкое давление уменьшает радиус качения. Деформация «хитрая» , а плата за нее – и рост расхода топлива, и падение максимальной скорости, хотя при этом сами показания спидометра завышены!

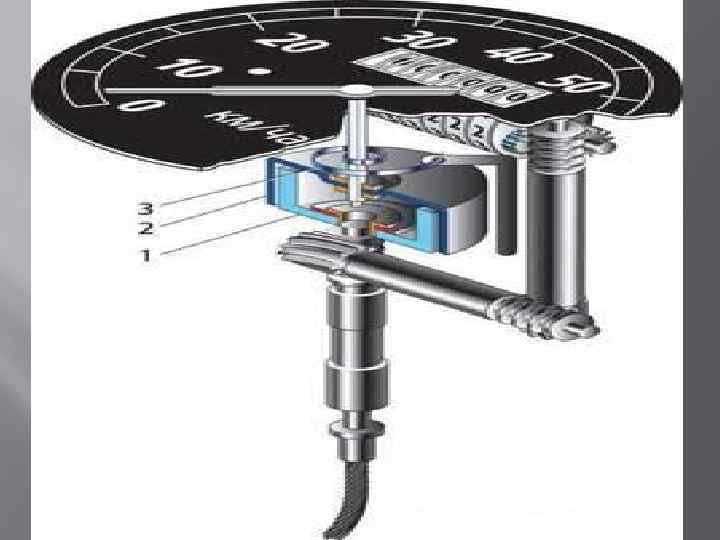

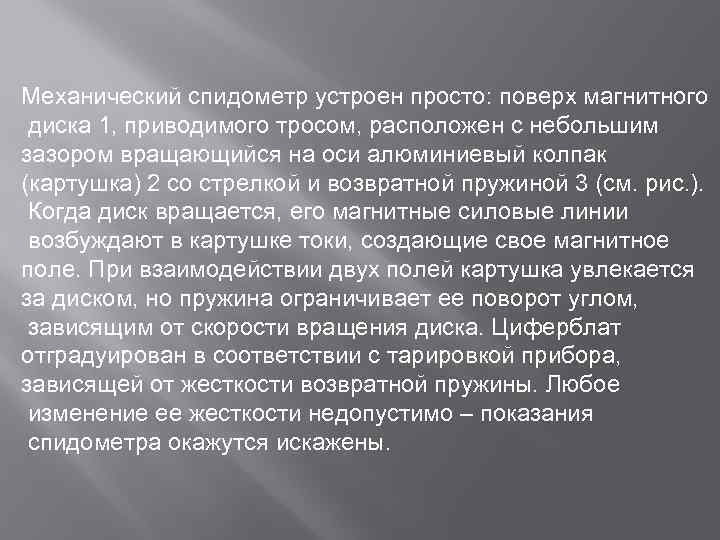

Механический спидометр устроен просто: поверх магнитного диска 1, приводимого тросом, расположен с небольшим зазором вращающийся на оси алюминиевый колпак (картушка) 2 со стрелкой и возвратной пружиной 3 (см. рис. ). Когда диск вращается, его магнитные силовые линии возбуждают в картушке токи, создающие свое магнитное поле. При взаимодействии двух полей картушка увлекается за диском, но пружина ограничивает ее поворот углом, зависящим от скорости вращения диска. Циферблат отградуирован в соответствии с тарировкой прибора, зависящей от жесткости возвратной пружины. Любое изменение ее жесткости недопустимо – показания спидометра окажутся искажены.

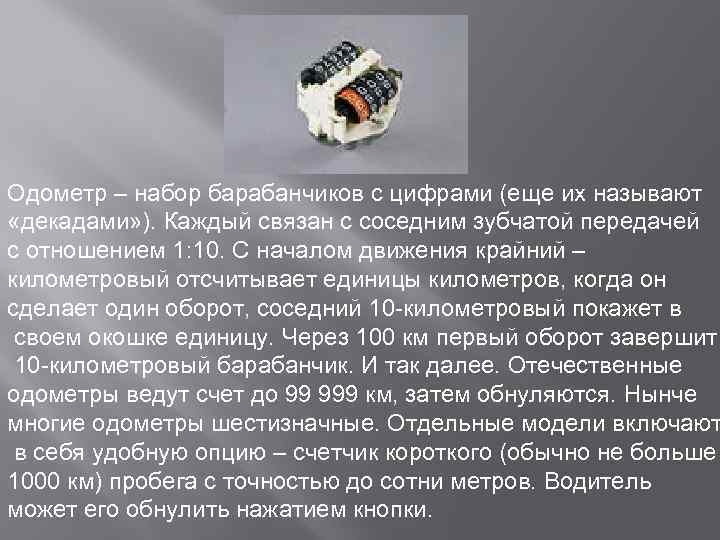

Одометр – набор барабанчиков с цифрами (еще их называют «декадами» ). Каждый связан с соседним зубчатой передачей с отношением 1: 10. С началом движения крайний – километровый отсчитывает единицы километров, когда он сделает один оборот, соседний 10 -километровый покажет в своем окошке единицу. Через 100 км первый оборот завершит 10 -километровый барабанчик. И так далее. Отечественные одометры ведут счет до 99 999 км, затем обнуляются. Нынче многие одометры шестизначные. Отдельные модели включают в себя удобную опцию – счетчик короткого (обычно не больше 1000 км) пробега с точностью до сотни метров. Водитель может его обнулить нажатием кнопки.

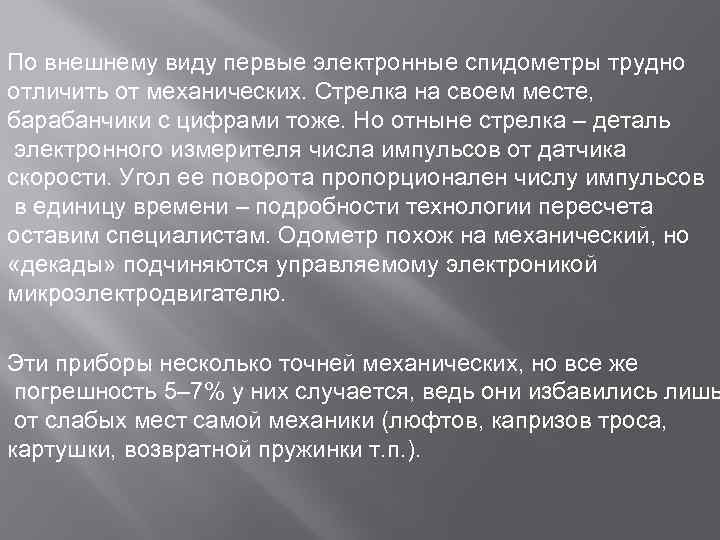

По внешнему виду первые электронные спидометры трудно отличить от механических. Стрелка на своем месте, барабанчики с цифрами тоже. Но отныне стрелка – деталь электронного измерителя числа импульсов от датчика скорости. Угол ее поворота пропорционален числу импульсов в единицу времени – подробности технологии пересчета оставим специалистам. Одометр похож на механический, но «декады» подчиняются управляемому электроникой микроэлектродвигателю. Эти приборы несколько точней механических, но все же погрешность 5– 7% у них случается, ведь они избавились лишь от слабых мест самой механики (люфтов, капризов троса, картушки, возвратной пружинки т. п. ).

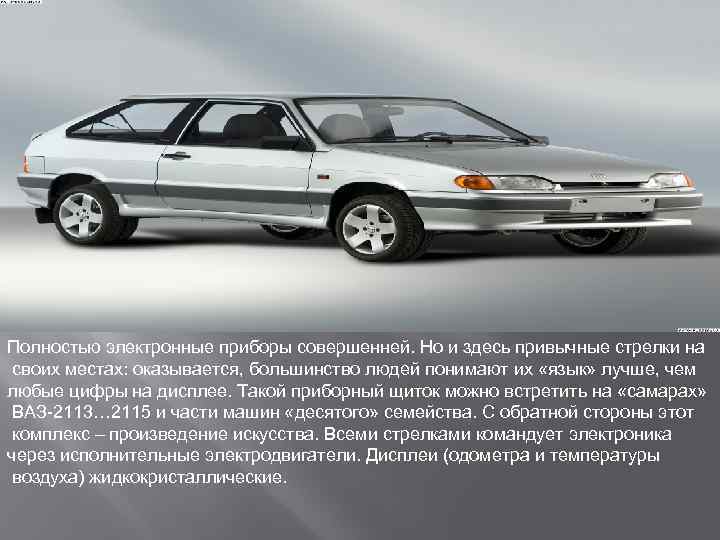

Полностью электронные приборы совершенней. Но и здесь привычные стрелки на своих местах: оказывается, большинство людей понимают их «язык» лучше, чем любые цифры на дисплее. Такой приборный щиток можно встретить на «самарах» ВАЗ-2113… 2115 и части машин «десятого» семейства. С обратной стороны этот комплекс – произведение искусства. Всеми стрелками командует электроника через исполнительные электродвигатели. Дисплеи (одометра и температуры воздуха) жидкокристаллические.

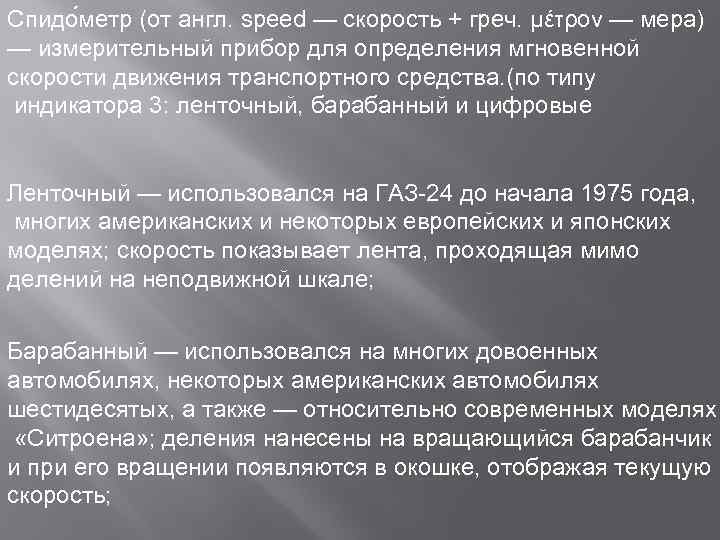

Спидо метр (от англ. speed — скорость + греч. μέτρον — мера) — измерительный прибор для определения мгновенной скорости движения транспортного средства. (по типу индикатора 3: ленточный, барабанный и цифровые Ленточный — использовался на ГАЗ-24 до начала 1975 года, многих американских и некоторых европейских и японских моделях; скорость показывает лента, проходящая мимо делений на неподвижной шкале; Барабанный — использовался на многих довоенных автомобилях, некоторых американских автомобилях шестидесятых, а также — относительно современных моделях «Ситроена» ; деления нанесены на вращающийся барабанчик и при его вращении появляются в окошке, отображая текущую скорость;
