Спектроскопия электронных потерь энергии Выполнил студент гр 042701

Спектроскопия электронных потерь энергии Выполнил студент гр. 042701 Лопатин А. М.

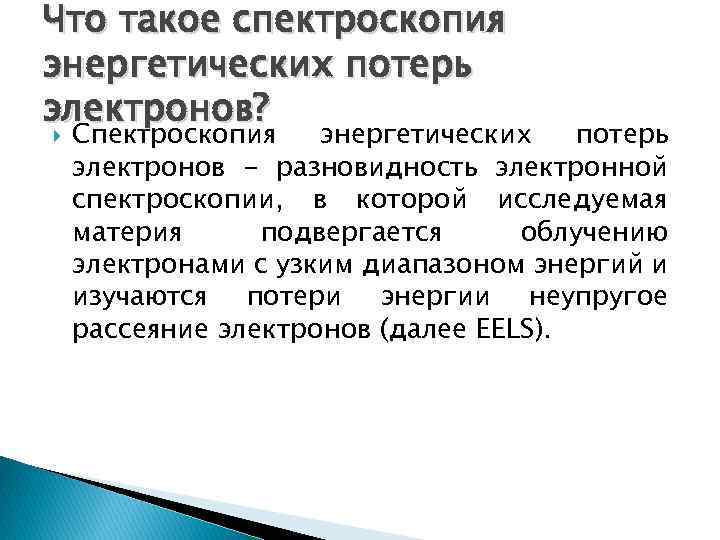

Что такое спектроскопия энергетических потерь электронов? Спектроскопия энергетических потерь электронов - разновидность электронной спектроскопии, в которой исследуемая материя подвергается облучению электронами с узким диапазоном энергий и изучаются потери энергии неупругое рассеяние электронов (далее EELS).

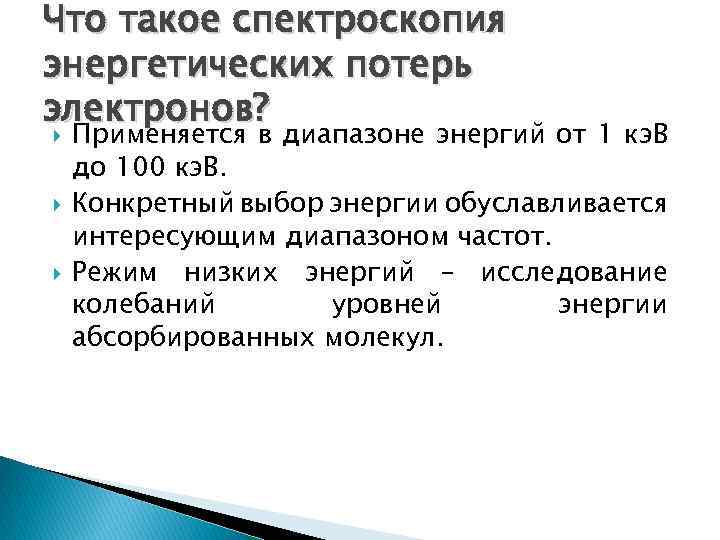

Что такое спектроскопия энергетических потерь электронов? Применяется в диапазоне энергий от 1 кэ. В до 100 кэ. В. Конкретный выбор энергии обуславливается интересующим диапазоном частот. Режим низких энергий – исследование колебаний уровней энергии абсорбированных молекул.

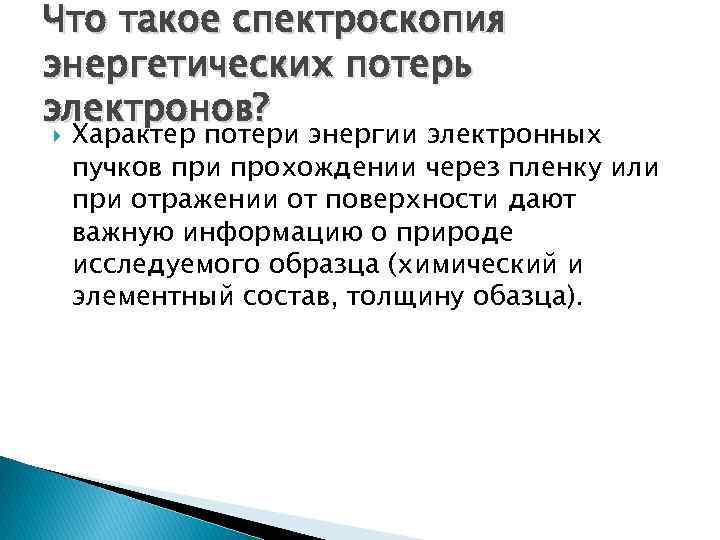

Что такое спектроскопия энергетических потерь электронов? Характер потери энергии электронных пучков при прохождении через пленку или при отражении от поверхности дают важную информацию о природе исследуемого образца (химический и элементный состав, толщину обазца).

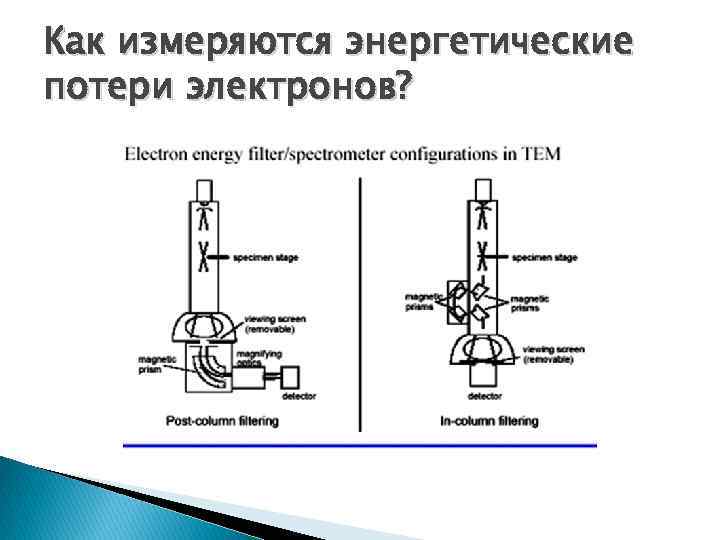

Как измеряются энергетические потери электронов?

Измеряемый спектр потерь энергии электронов

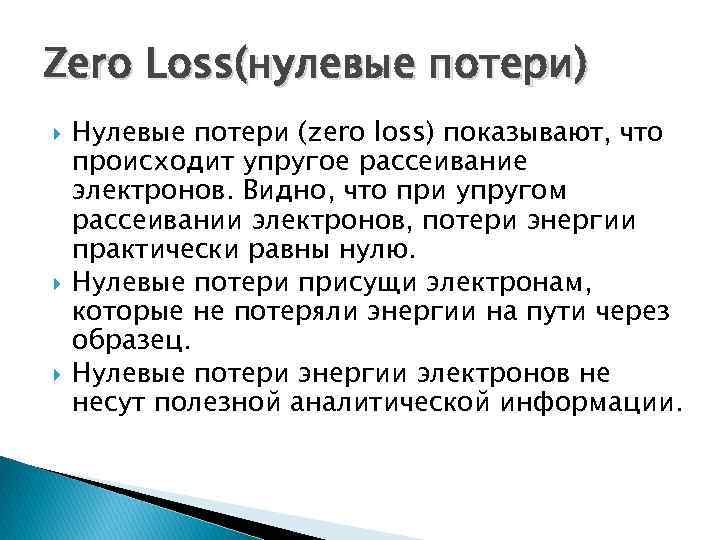

Zero Loss(нулевые потери) Нулевые потери (zero loss) показывают, что происходит упругое рассеивание электронов. Видно, что при упругом рассеивании электронов, потери энергии практически равны нулю. Нулевые потери присущи электронам, которые не потеряли энергии на пути через образец. Нулевые потери энергии электронов не несут полезной аналитической информации.

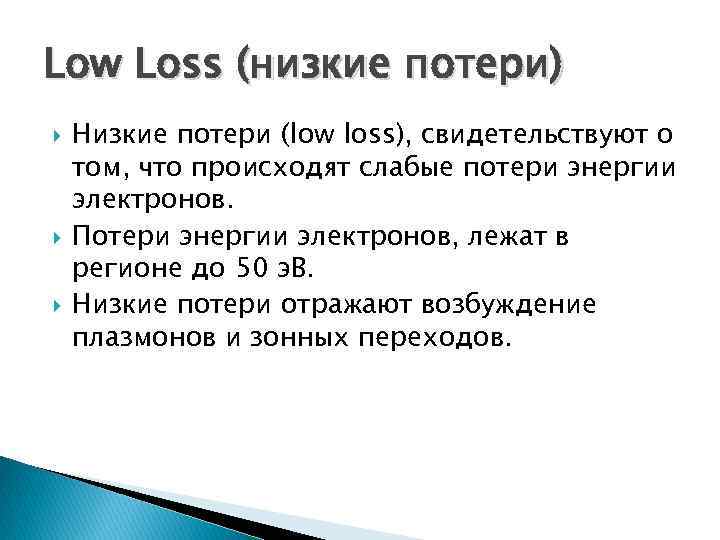

Low Loss (низкие потери) Низкие потери (low loss), свидетельствуют о том, что происходят слабые потери энергии электронов. Потери энергии электронов, лежат в регионе до 50 э. В. Низкие потери отражают возбуждение плазмонов и зонных переходов.

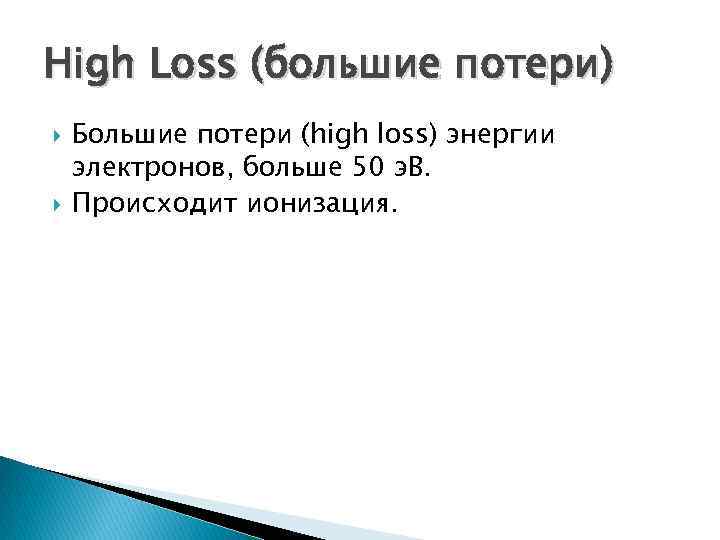

High Loss (большие потери) Большие потери (high loss) энергии электронов, больше 50 э. В. Происходит ионизация.

Преимущества Метод имеет высокое пространственное разрешение Несет информацию о электронной структуре образца Позволяет провести быстрый и качественный анализ образца

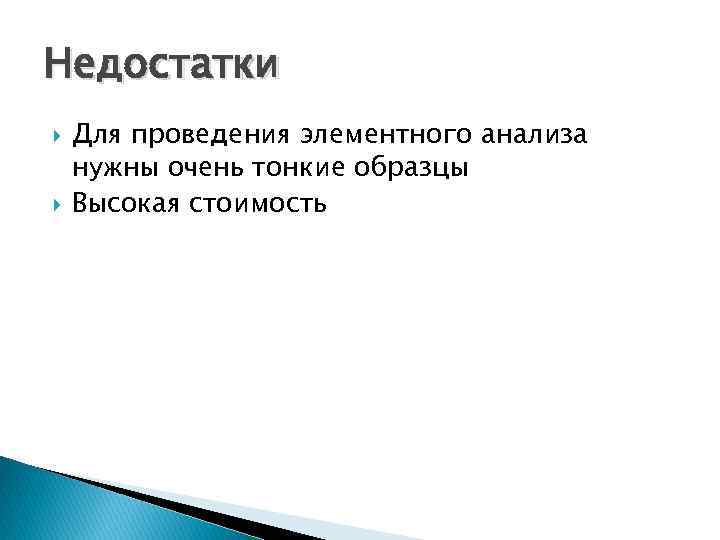

Недостатки Для проведения элементного анализа нужны очень тонкие образцы Высокая стоимость

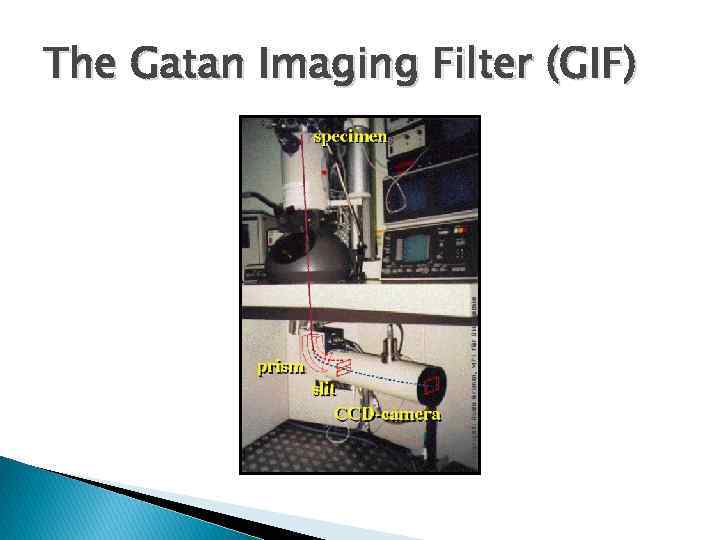

The Gatan Imaging Filter (GIF)
