Спецкурс “Основи комп'ютерної графіки” РОЗДІЛ 7 ВИДІЛЕННЯ ОБЛАСТЕЙ НА ЗОБРАЖЕННЯХ, МАСКИ ТА КАНАЛИ У ПРОГРАМІ PHOTOSHOP CS 3
Виділення областей зображення Техніка виділення дає можливості : Здійснювати глобальну і локальну корекцію зображення Змінювати основні параметри зображення Виконувати обтинання Використовувати шари для створення колажів і фотомонтажів Прибирати дефекти фотографії Ретушувати фотографії Застосовувати маски Програма Photoshop CS 3 має багато засобів виділення: Інструмент Ласо Інструмент Чарівна паличка тощо. Критерії відокремлення однієї області від іншої: Відмінність у кольорах Відмінність у відтінках Контрастність Яскравість тощо

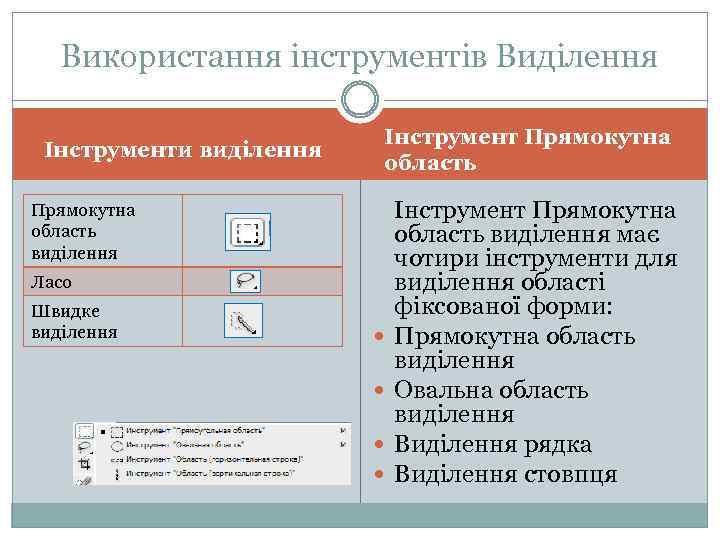

Використання інструментів Виділення Інструменти виділення Інструмент Прямокутна область виділення Ласо Швидке виділення Інструмент Прямокутна область виділення має чотири інструменти для виділення області фіксованої форми: Прямокутна область виділення Овальна область виділення Виділення рядка Виділення стовпця

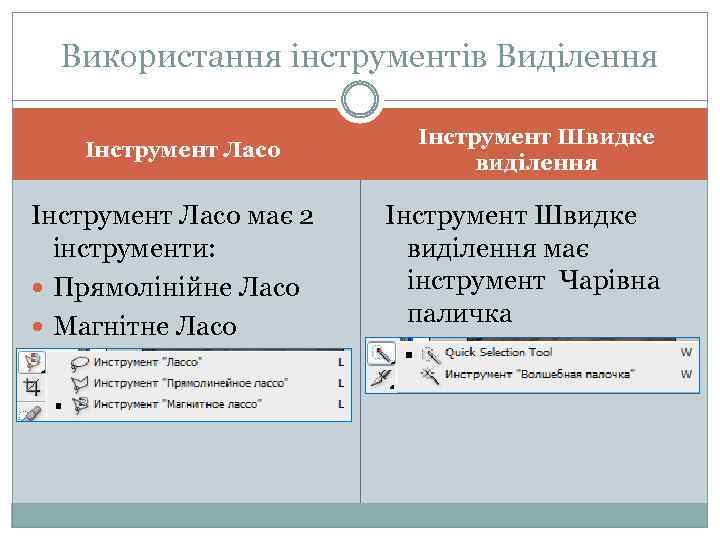

Використання інструментів Виділення Інструмент Ласо має 2 інструменти: Прямолінійне Ласо Магнітне Ласо Інструмент Швидке виділення має інструмент Чарівна паличка

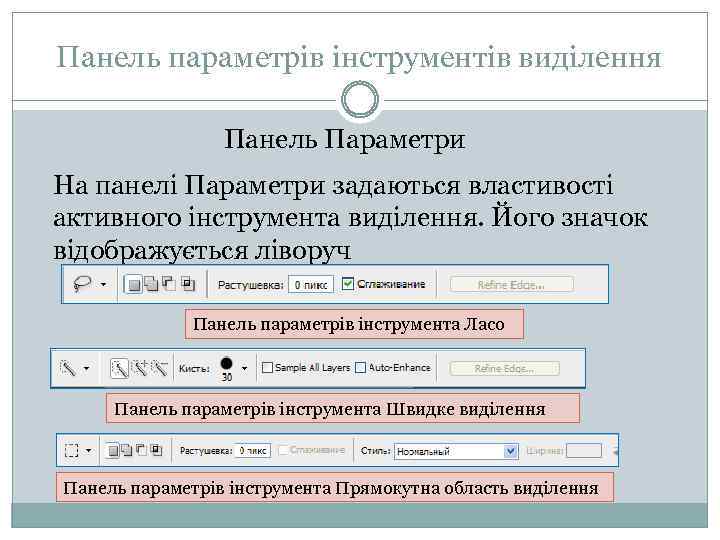

Панель параметрів інструментів виділення Панель Параметри На панелі Параметри задаються властивості активного інструмента виділення. Його значок відображується ліворуч Панель параметрів інструмента Ласо Панель параметрів інструмента Швидке виділення Панель параметрів інструмента Прямокутна область виділення

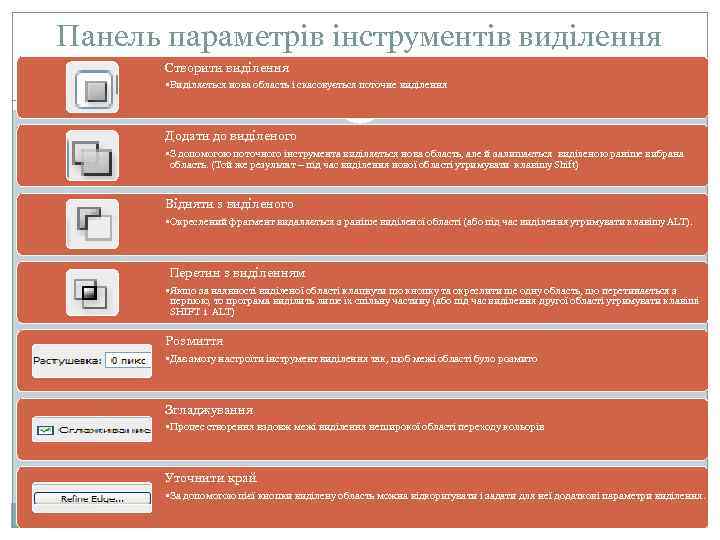

Панель параметрів інструментів виділення Створити виділення • Виділяється нова область і скасовується поточне виділення Додати до виділеного Спільні для всіх інструментів виділення • З допомогою поточного інструмента виділяється нова область, але й залишається виділеною раніше вибрана область. (Той же результат – під час виділення нової області утримувати клавішу Shift) Відняти з виділеного • Окреслений фрагмент видаляється з раніше виділеної області (або під час виділення утримувати клавішу ALT). Перетин з виділенням • Якщо за наявності виділеної області клацнути цю кнопку та окреслити ще одну область, що перетинається з першою, то програма виділить лише їх спільну частину (або під час виділення другої області утримувати клавіші SHIFT і ALT) Розмиття • Дає змогу настроїти інструмент виділення так, щоб межі області було розмито Згладжування • Процес створення вздовж межі виділення неширокої області переходу кольорів Уточнити край • За допомогою цієї кнопки виділену область можна відкоригувати і задати для неї додаткові параметри виділення.

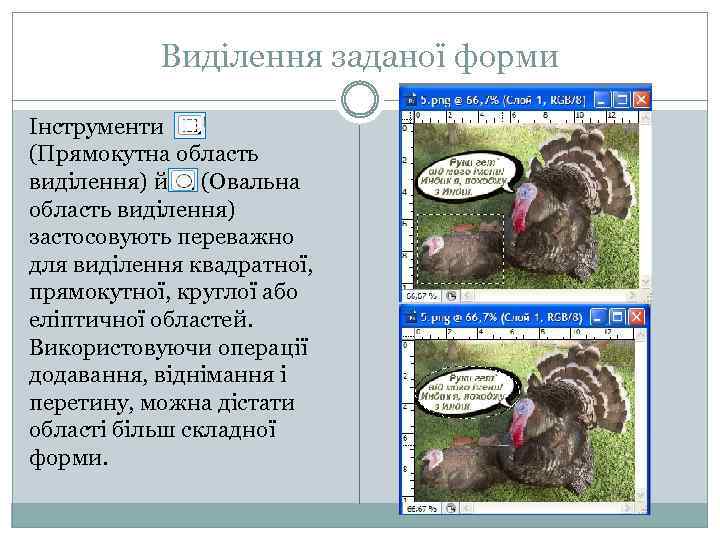

Виділення заданої форми Інструменти (Прямокутна область виділення) й (Овальна область виділення) застосовують переважно для виділення квадратної, прямокутної, круглої або еліптичної областей. Використовуючи операції додавання, віднімання і перетину, можна дістати області більш складної форми.

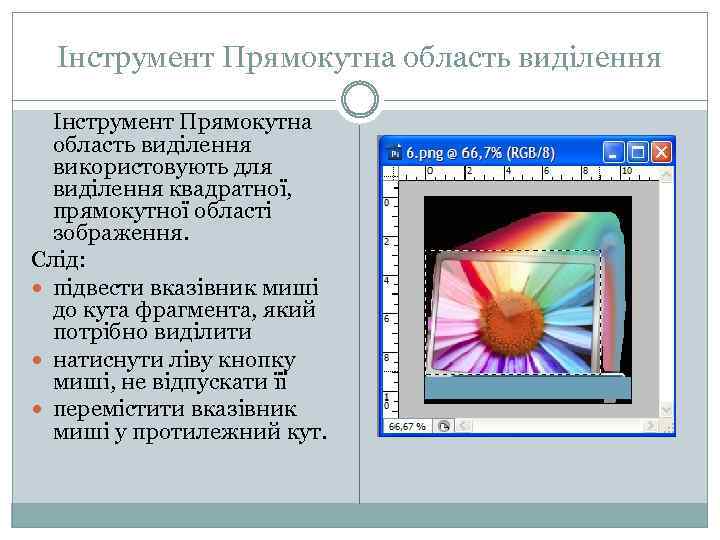

Інструмент Прямокутна область виділення використовують для виділення квадратної, прямокутної області зображення. Слід: підвести вказівник миші до кута фрагмента, який потрібно виділити натиснути ліву кнопку миші, не відпускати її перемістити вказівник миші у протилежний кут.

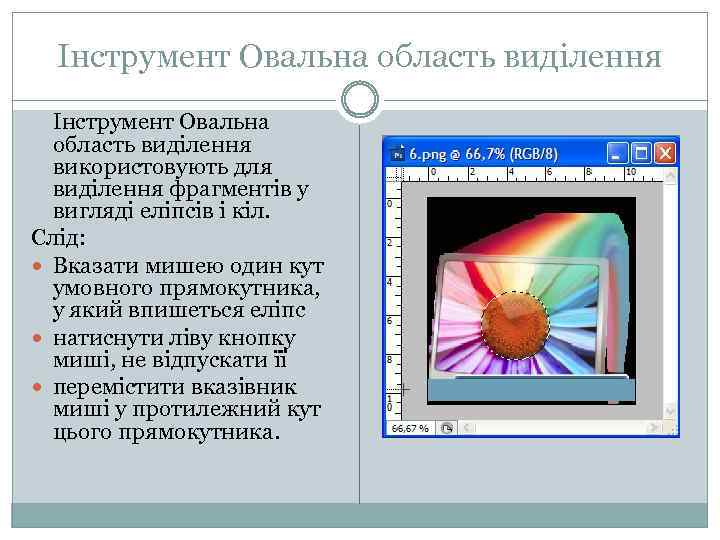

Інструмент Овальна область виділення використовують для виділення фрагментів у вигляді еліпсів і кіл. Слід: Вказати мишею один кут умовного прямокутника, у який впишеться еліпс натиснути ліву кнопку миші, не відпускати її перемістити вказівник миші у протилежний кут цього прямокутника.
Метод виділення області У списку Стиль на панелі інструментів можна вибрати метод виділення прямокутної чи еліптичної області Звичайний • Область виділення визначається довільно Стале співвідношення • Якщо в поля Висота і Ширина ввести певні числові значення, то під час створення області виділення зберігатимуться її пропорції Сталий розмір • Виділятиметься область з розмірами, вказаними в полях Висота і Ширина

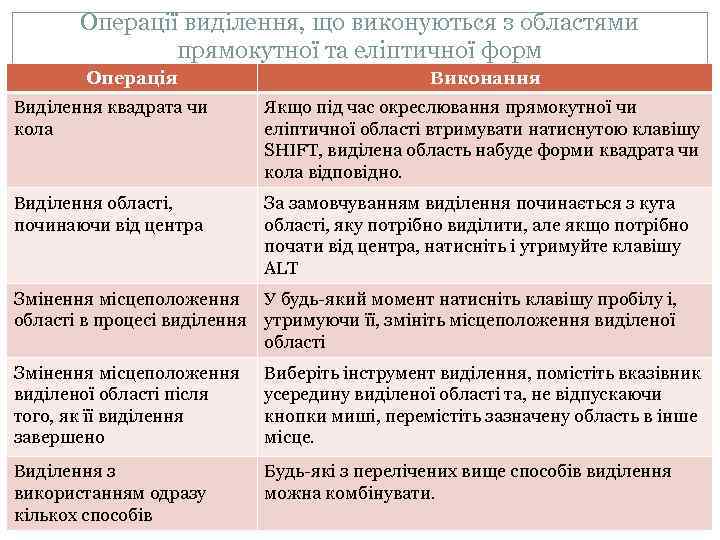

Операції виділення, що виконуються з областями прямокутної та еліптичної форм Операція Виконання Виділення квадрата чи кола Якщо під час окреслювання прямокутної чи еліптичної області втримувати натиснутою клавішу SHIFT, виділена область набуде форми квадрата чи кола відповідно. Виділення області, починаючи від центра За замовчуванням виділення починається з кута області, яку потрібно виділити, але якщо потрібно почати від центра, натисніть і утримуйте клавішу ALT Змінення місцеположення У будь-який момент натисніть клавішу пробілу і, області в процесі виділення утримуючи її, змініть місцеположення виділеної області Змінення місцеположення виділеної області після того, як її виділення завершено Виберіть інструмент виділення, помістіть вказівник усередину виділеної області та, не відпускаючи кнопки миші, перемістіть зазначену область в інше місце. Виділення з використанням одразу кількох способів Будь-які з перелічених вище способів виділення можна комбінувати.

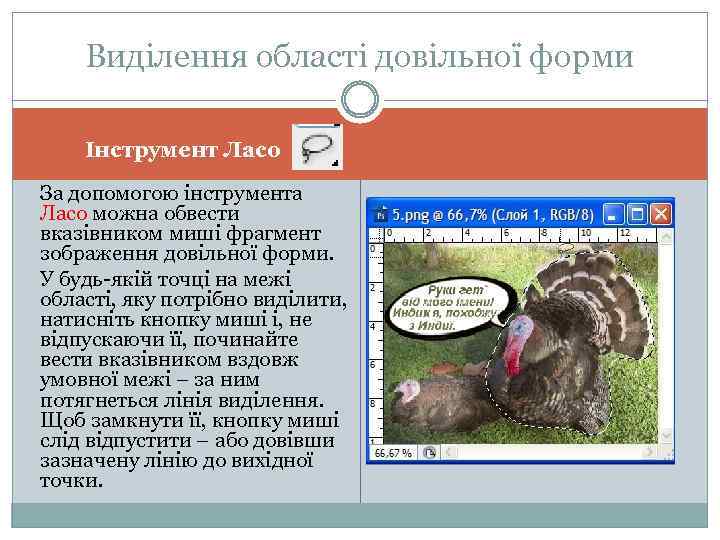

Виділення області довільної форми Інструмент Ласо За допомогою інструмента Ласо можна обвести вказівником миші фрагмент зображення довільної форми. У будь-якій точці на межі області, яку потрібно виділити, натисніть кнопку миші і, не відпускаючи її, починайте вести вказівником вздовж умовної межі – за ним потягнеться лінія виділення. Щоб замкнути її, кнопку миші слід відпустити – або довівши зазначену лінію до вихідної точки.
Виділення області довільної форми Інструмент Прямолінійне Ласо Інструмент (Прямолінійне Ласо) використовують для виділення області, межа якої складається з прямих відрізків, що утворюють багатокутник. Слід клацнути один з кутів такого багатокутника, потім другий, третій і т. д. Щоб замкнути межу виділення клацніть вихідну точку або двічі клацніть останній кут, і він автоматично з'єднається з початком першого відрізка. Утримуючи натиснутою клавішу SHIFT, відрізки можна розташовувати горизонтально, вертикально чи під кутом 450

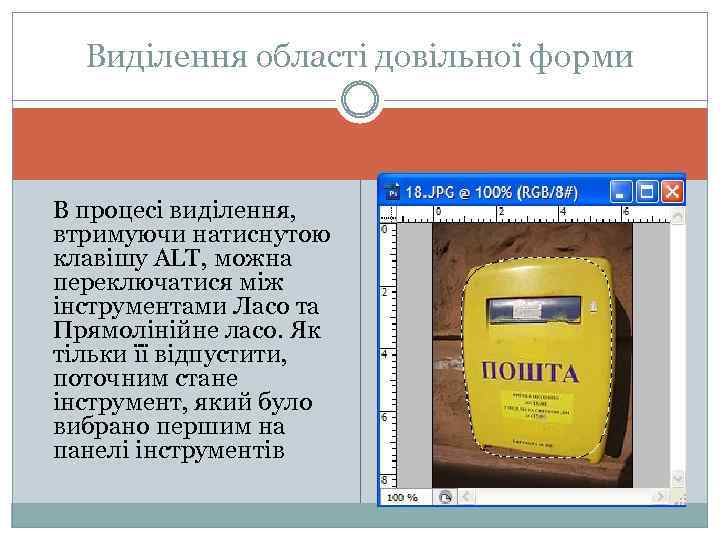

Виділення області довільної форми В процесі виділення, втримуючи натиснутою клавішу ALT, можна переключатися між інструментами Ласо та Прямолінійне ласо. Як тільки її відпустити, поточним стане інструмент, який було вибрано першим на панелі інструментів

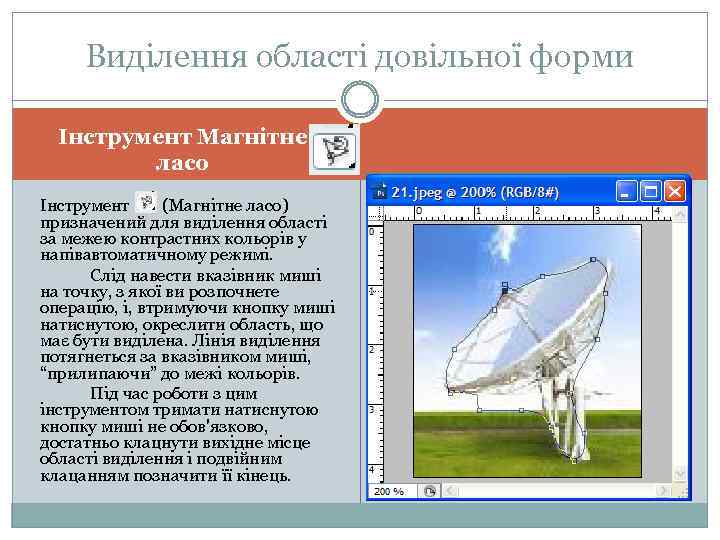

Виділення області довільної форми Інструмент Магнітне ласо Інструмент (Магнітне ласо) призначений для виділення області за межею контрастних кольорів у напівавтоматичному режимі. Слід навести вказівник миші на точку, з якої ви розпочнете операцію, і, втримуючи кнопку миші натиснутою, окреслити область, що має бути виділена. Лінія виділення потягнеться за вказівником миші, “прилипаючи” до межі кольорів. Під час роботи з цим інструментом тримати натиснутою кнопку миші не обов'язково, достатньо клацнути вихідне місце області виділення і подвійним клацанням позначити її кінець.

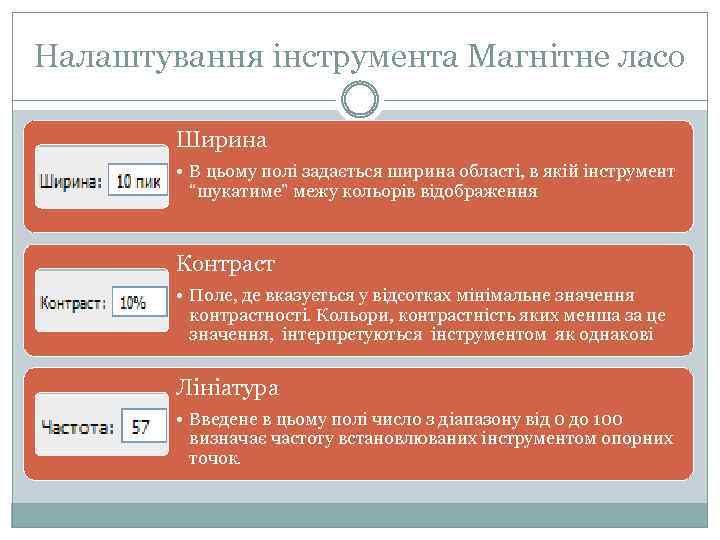

Налаштування інструмента Магнітне ласо Ширина • В цьому полі задається ширина області, в якій інструмент “шукатиме” межу кольорів відображення Контраст • Поле, де вказується у відсотках мінімальне значення контрастності. Кольори, контрастність яких менша за це значення, інтерпретуються інструментом як однакові Лініатура • Введене в цьому полі число з діапазону від 0 до 100 визначає частоту встановлюваних інструментом опорних точок.
Виділення області з урахуванням яскравості пікселів Інструмент (Чарівна паличка), який можна вибрати натискуванням клавіш SHIFT+W, призначено для автоматичного виділення області зображення залежно від яскравості її пікселів. Слід вказівник розташувати всередині області, яку потрібно виділити, і клацнути лівою кнопкою миші, то буде виділено суміжні піксели, колір яких близький до кольору вказаної точки. Щоб вказати, який колірний діапазон вважатиметься близьким до кольору вибраної точки, слід скористатися параметром Допуск. Чим більше значення задати, тим більшу область виділить інструмент. Виділення кількох сусідніх областей SHIFT.

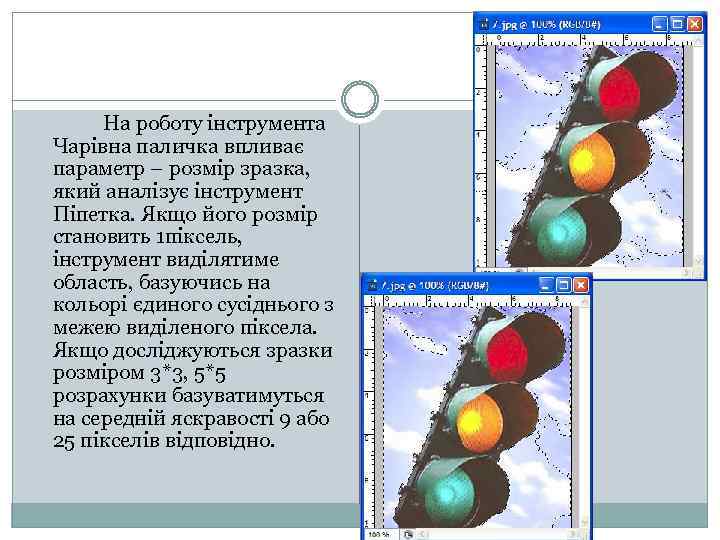

На роботу інструмента Чарівна паличка впливає параметр – розмір зразка, який аналізує інструмент Піпетка. Якщо його розмір становить 1 піксель, інструмент виділятиме область, базуючись на кольорі єдиного сусіднього з межею виділеного піксела. Якщо досліджуються зразки розміром 3*3, 5*5 розрахунки базуватимуться на середній яскравості 9 або 25 пікселів відповідно.

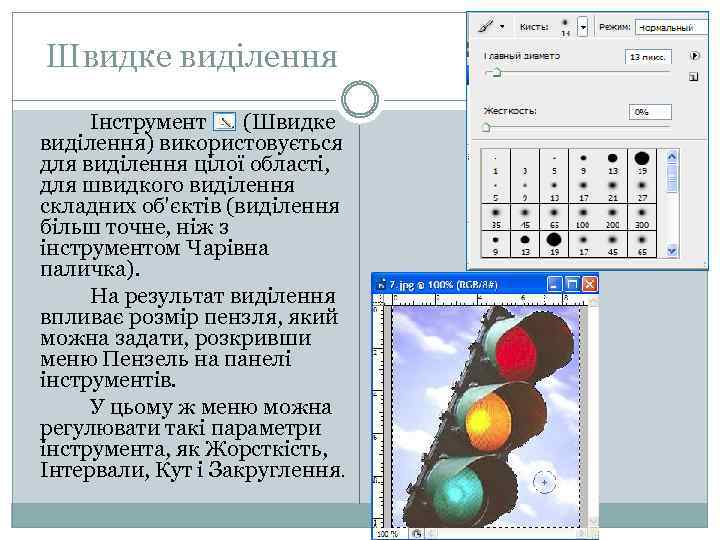

Швидке виділення Інструмент (Швидке виділення) використовується для виділення цілої області, для швидкого виділення складних об'єктів (виділення більш точне, ніж з інструментом Чарівна паличка). На результат виділення впливає розмір пензля, який можна задати, розкривши меню Пензель на панелі інструментів. У цьому ж меню можна регулювати такі параметри інструмента, як Жорсткість, Інтервали, Кут і Закруглення.

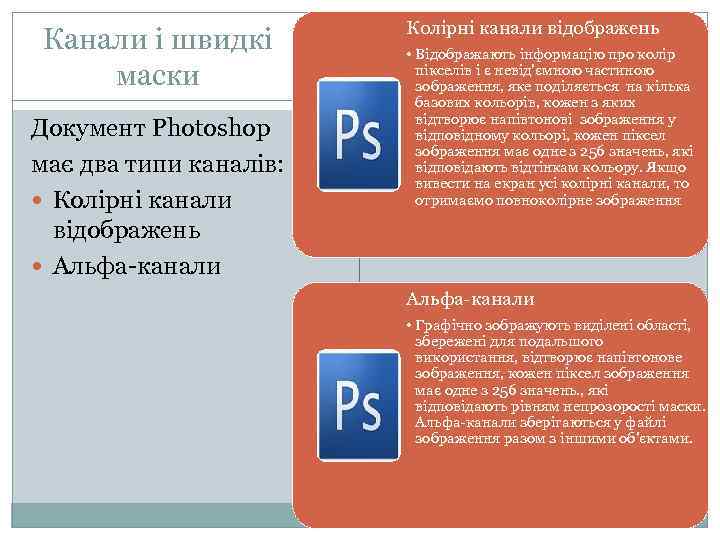

Канали і швидкі маски Документ Photoshop має два типи каналів: Колірні канали відображень Альфа-канали Колірні канали відображень • Відображають інформацію про колір пікселів і є невід'ємною частиною зображення, яке поділяється на кілька базових кольорів, кожен з яких відтворює напівтонові зображення у відповідному кольорі, кожен піксел зображення має одне з 256 значень, які відповідають відтінкам кольору. Якщо вивести на екран усі колірні канали, то отримаємо повноколірне зображення Альфа-канали • Графічно зображують виділені області, збережені для подальшого використання, відтворює напівтонове зображення, кожен піксел зображення має одне з 256 значень. , які відповідають рівням непрозорості маски. Альфа-канали зберігаються у файлі зображення разом з іншими об'єктами.

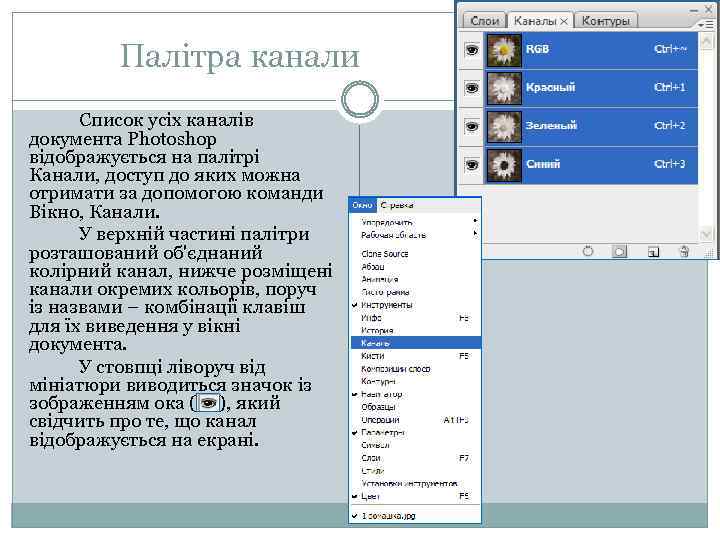

Палітра канали Список усіх каналів документа Photoshop відображується на палітрі Канали, доступ до яких можна отримати за допомогою команди Вікно, Канали. У верхній частині палітри розташований об'єднаний колірний канал, нижче розміщені канали окремих кольорів, поруч із назвами – комбінації клавіш для їх виведення у вікні документа. У стовпці ліворуч від мініатюри виводиться значок із зображенням ока ( ), який свідчить про те, що канал відображується на екрані.
Палітра Канали Якщо на палітрі Канали клацнути значок , наприклад, у рядку червоного каналу, червоний колір буде прибрано з документа

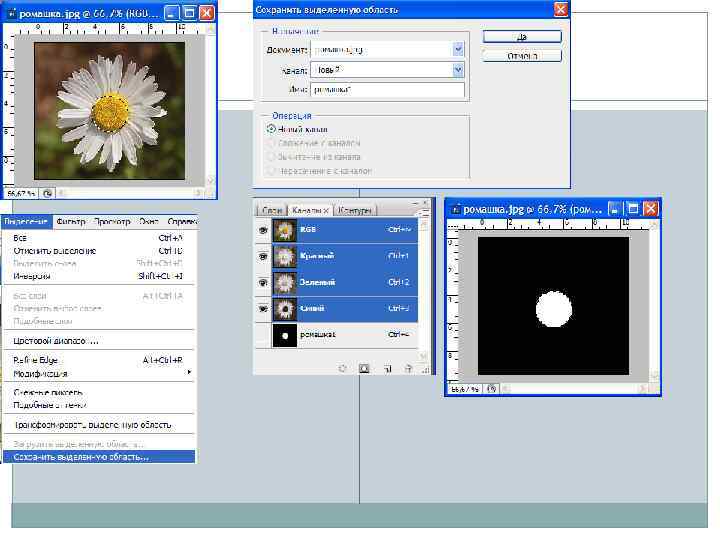

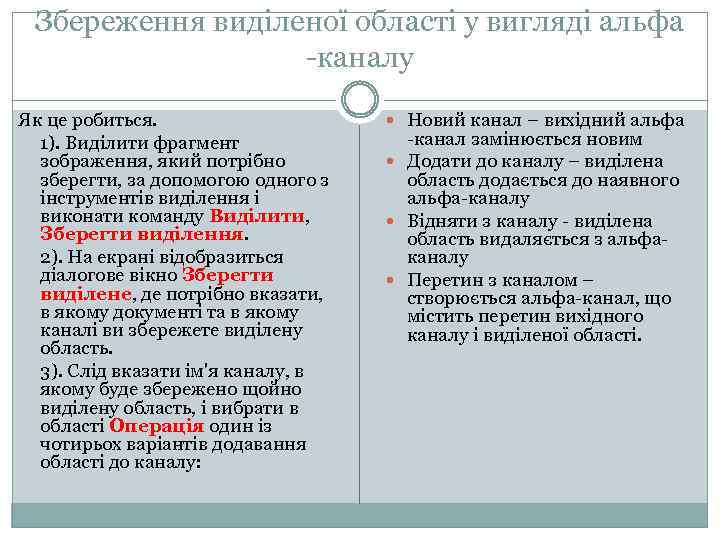

Збереження виділеної області у вигляді альфа -каналу Як це робиться. 1). Виділити фрагмент зображення, який потрібно зберегти, за допомогою одного з інструментів виділення і виконати команду Виділити, Зберегти виділення. 2). На екрані відобразиться діалогове вікно Зберегти виділене, де потрібно вказати, в якому документі та в якому каналі ви збережете виділену область. 3). Слід вказати ім'я каналу, в якому буде збережено щойно виділену область, і вибрати в області Операція один із чотирьох варіантів додавання області до каналу: Новий канал – вихідний альфа -канал замінюється новим Додати до каналу – виділена область додається до наявного альфа-каналу Відняти з каналу - виділена область видаляється з альфаканалу Перетин з каналом – створюється альфа-канал, що містить перетин вихідного каналу і виділеної області.

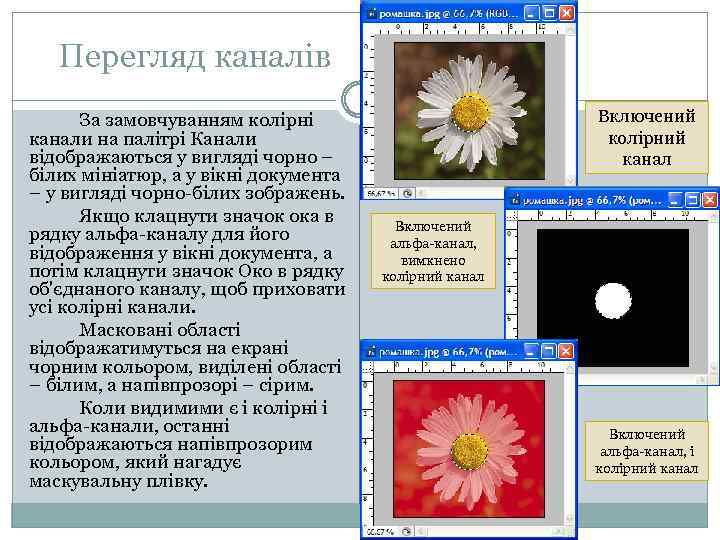

Перегляд каналів За замовчуванням колірні канали на палітрі Канали відображаються у вигляді чорно – білих мініатюр, а у вікні документа – у вигляді чорно-білих зображень. Якщо клацнути значок ока в рядку альфа-каналу для його відображення у вікні документа, а потім клацнути значок Око в рядку об'єднаного каналу, щоб приховати усі колірні канали. Масковані області відображатимуться на екрані чорним кольором, виділені області – білим, а напівпрозорі – сірим. Коли видимими є і колірні і альфа-канали, останні відображаються напівпрозорим кольором, який нагадує маскувальну плівку. Включений колірний канал Включений альфа-канал, вимкнено колірний канал Включений альфа-канал, і колірний канал

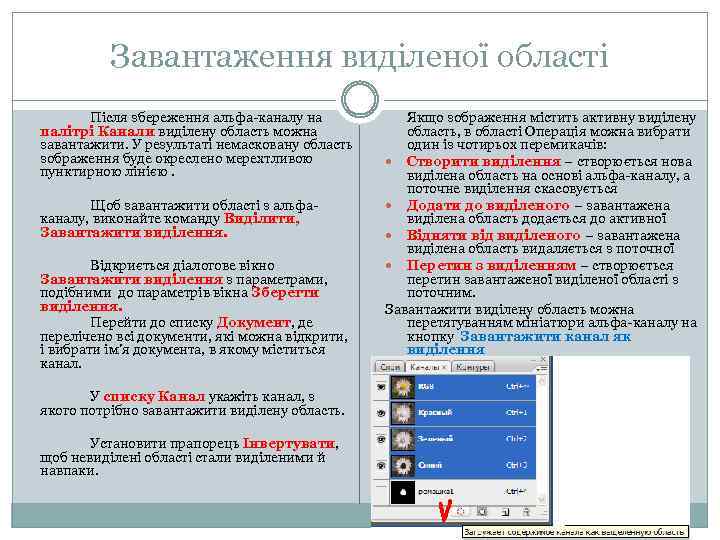

Завантаження виділеної області Після збереження альфа-каналу на палітрі Канали виділену область можна завантажити. У результаті немасковану область зображення буде окреслено мерехтливою пунктирною лінією. Щоб завантажити області з альфаканалу, виконайте команду Виділити, Завантажити виділення. Відкриється діалогове вікно Завантажити виділення з параметрами, подібними до параметрів вікна Зберегти виділення. Перейти до списку Документ, де перелічено всі документи, які можна відкрити, і вибрати ім'я документа, в якому міститься канал. У списку Канал укажіть канал, з якого потрібно завантажити виділену область. Установити прапорець Інвертувати, щоб невиділені області стали виділеними й навпаки. Якщо зображення містить активну виділену область, в області Операція можна вибрати один із чотирьох перемикачів: Створити виділення – створюється нова виділена область на основі альфа-каналу, а поточне виділення скасовується Додати до виділеного – завантажена виділена область додається до активної Відняти від виділеного – завантажена виділена область видаляється з поточної Перетин з виділенням – створюється перетин завантаженої виділеної області з поточним. Завантажити виділену область можна перетягуванням мініатюри альфа-каналу на кнопку Завантажити канал як виділення

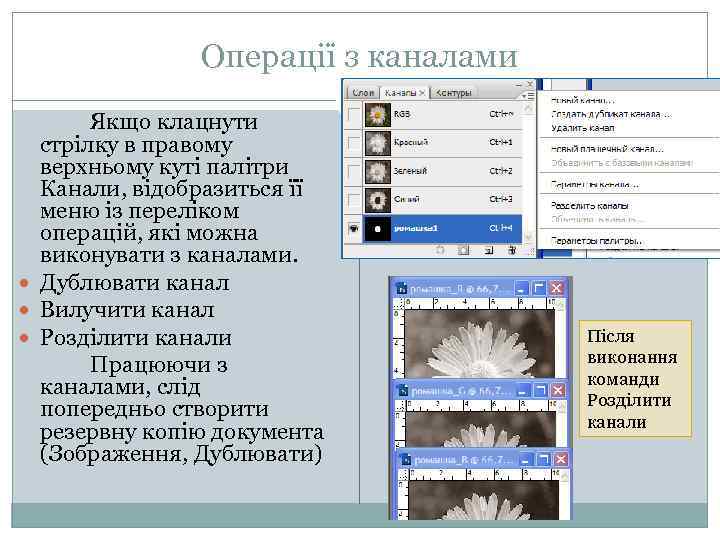

Операції з каналами Якщо клацнути стрілку в правому верхньому куті палітри Канали, відобразиться її меню із переліком операцій, які можна виконувати з каналами. Дублювати канал Вилучити канал Розділити канали Працюючи з каналами, слід попередньо створити резервну копію документа (Зображення, Дублювати) Після виконання команди Розділити канали

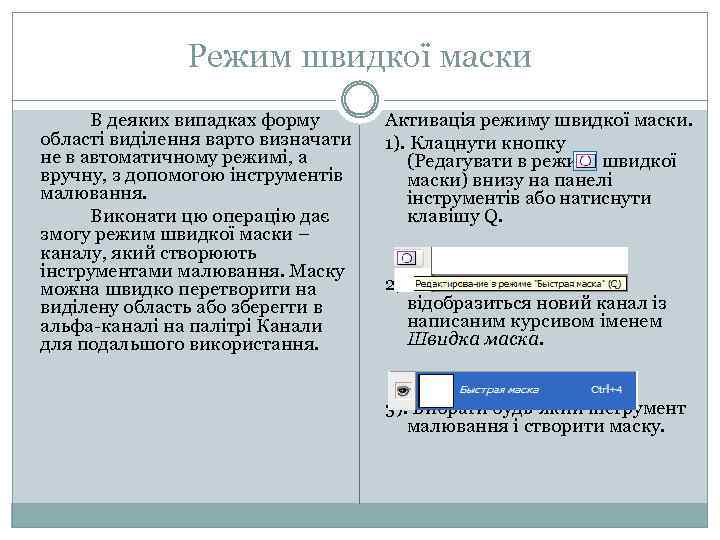

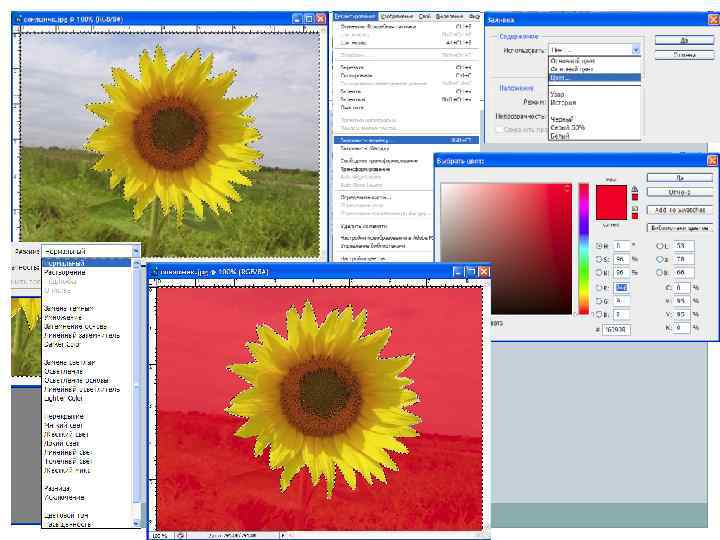

Режим швидкої маски В деяких випадках форму області виділення варто визначати не в автоматичному режимі, а вручну, з допомогою інструментів малювання. Виконати цю операцію дає змогу режим швидкої маски – каналу, який створюють інструментами малювання. Маску можна швидко перетворити на виділену область або зберегти в альфа-каналі на палітрі Канали для подальшого використання. Активація режиму швидкої маски. 1). Клацнути кнопку (Редагувати в режимі швидкої маски) внизу на панелі інструментів або натиснути клавішу Q. 2). На панелі Канали відобразиться новий канал із написаним курсивом іменем Швидка маска. 3). Вибрати будь-який інструмент малювання і створити маску.

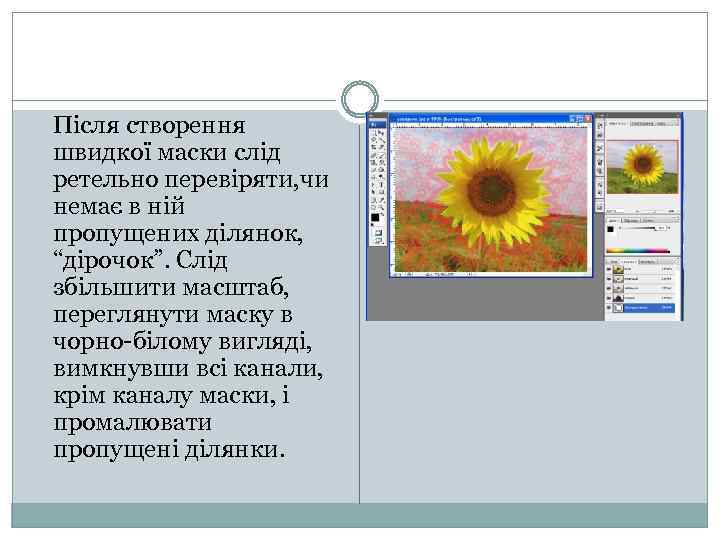

Після створення швидкої маски слід ретельно перевіряти, чи немає в ній пропущених ділянок, “дірочок”. Слід збільшити масштаб, переглянути маску в чорно-білому вигляді, вимкнувши всі канали, крім каналу маски, і промалювати пропущені ділянки.

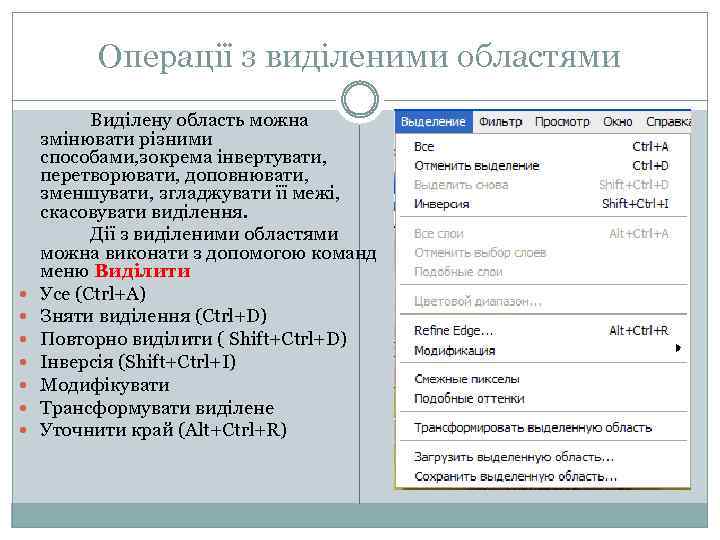

Операції з виділеними областями Виділену область можна змінювати різними способами, зокрема інвертувати, перетворювати, доповнювати, зменшувати, згладжувати її межі, скасовувати виділення. Дії з виділеними областями можна виконати з допомогою команд меню Виділити Усе (Ctrl+A) Зняти виділення (Ctrl+D) Повторно виділити ( Shift+Ctrl+D) Інверсія (Shift+Ctrl+I) Модифікувати Трансформувати виділене Уточнити край (Аlt+Ctrl+R)

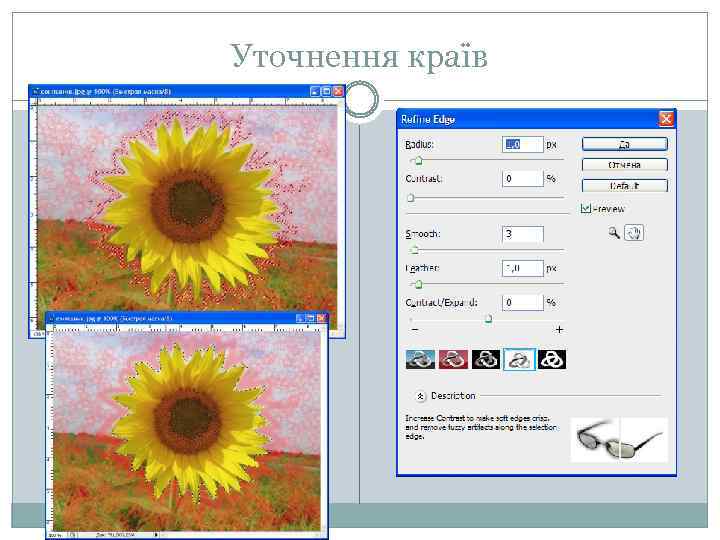

Уточнення країв
