Специальные способы литья Обеспечивают получение отливок более высокой точности и качества поверхности, чем литье в ПГФ Виды специального литья С применением специальных форм: (заливка свободная) q в оболочковые формы q по выплавляемым моделям q в кокиль n n Ø Ø Ø С применением внешнего воздействия на металл: под давлением центробежное под низким давлением с кристаллизацией под давлением выжиманием и др.

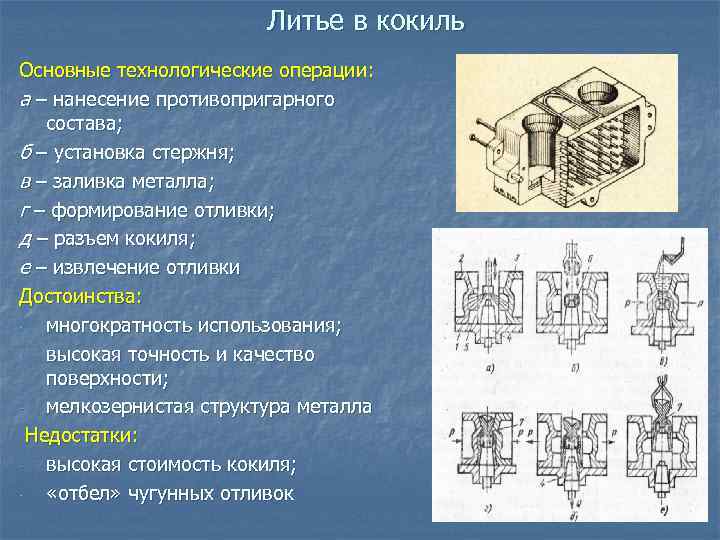

Литье в кокиль Основные технологические операции: а – нанесение противопригарного состава; б – установка стержня; в – заливка металла; г – формирование отливки; д – разъем кокиля; е – извлечение отливки Достоинства: многократность использования; высокая точность и качество поверхности; мелкозернистая структура металла Недостатки: высокая стоимость кокиля; «отбел» чугунных отливок

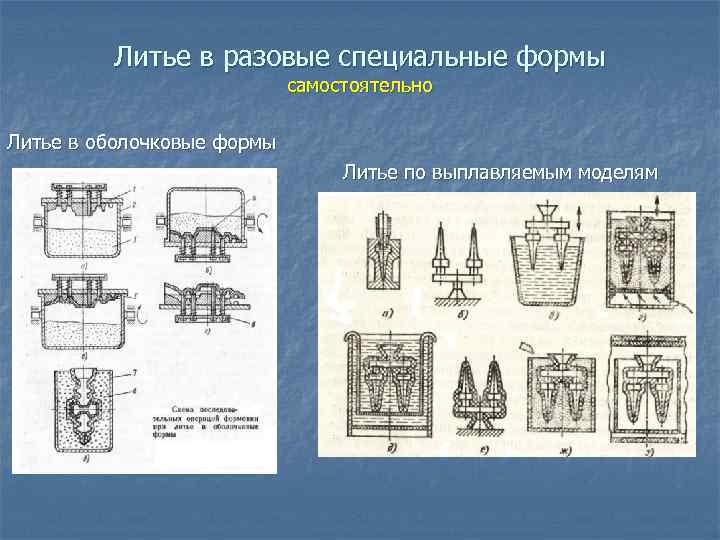

Литье в разовые специальные формы самостоятельно Литье в оболочковые формы Литье по выплавляемым моделям
Центробежное литье Сущность: свободная заливка металла во вращающуюся форму Могут применятся различные формы: металлические, песчаные, оболочковые, графитовые Достоинства: - высокая производительность способа; высокий выход годного металла (90— 95%); высокая плотность и мелкозернистая структура отливок; возможность получения тонкостенных отливок из сплавов с низкой жидкотекучестью; возможность получения биметаллических отливок Недостатки: отливка должна иметь форму тела вращения; химическая неоднородность (ликвация) в толстостенных отливках; высокие внутренние напряжения в поверхностном слое (образованию трещин); возможность деформации формы под давлением жидкого металла

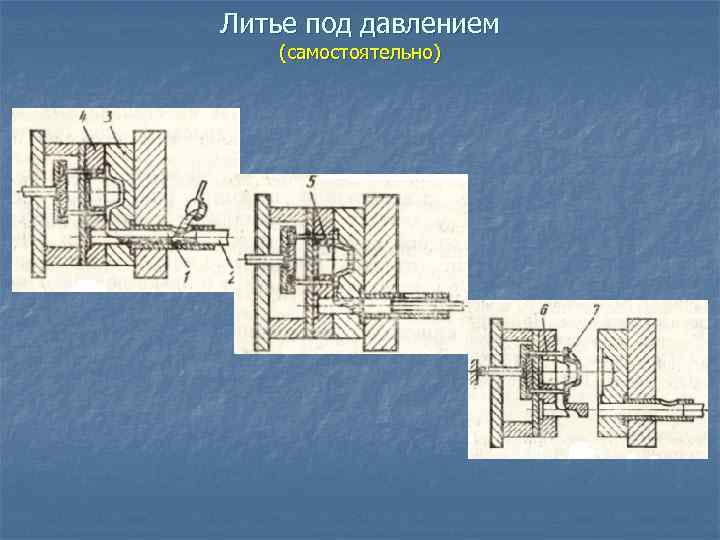

Литье под давлением (самостоятельно)

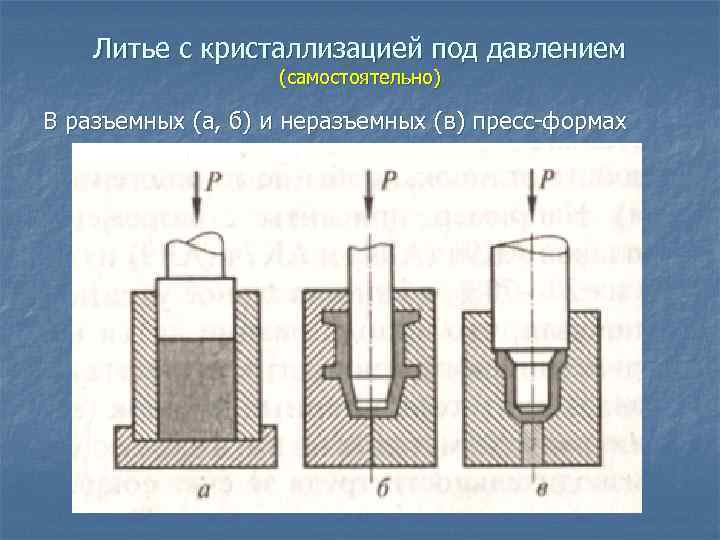

Литье с кристаллизацией под давлением (самостоятельно) В разъемных (а, б) и неразъемных (в) пресс-формах

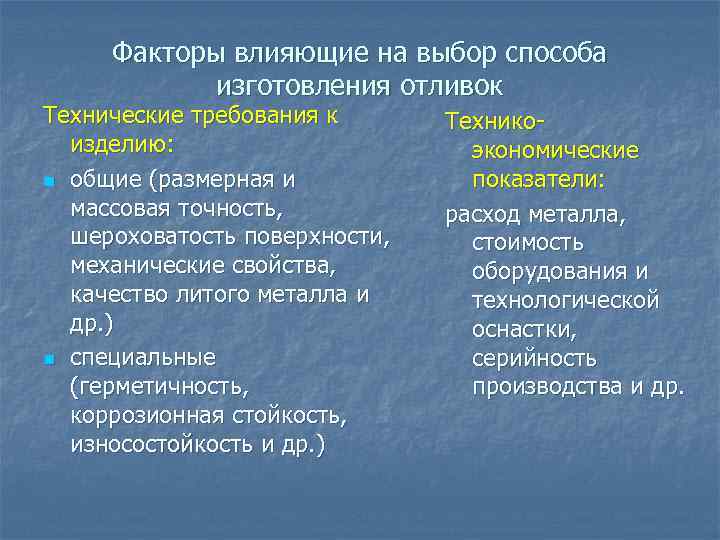

Факторы влияющие на выбор способа изготовления отливок Технические требования к изделию: n общие (размерная и массовая точность, шероховатость поверхности, механические свойства, качество литого металла и др. ) n специальные (герметичность, коррозионная стойкость, износостойкость и др. ) Техникоэкономические показатели: расход металла, стоимость оборудования и технологической оснастки, серийность производства и др.
Сравнительные показатели различных способов литья М– мелкие до 100 кг; Ср- средние до 1000 кг; Кр- крупные до 5000 кг; Окр- очень. круп. >5000 кг

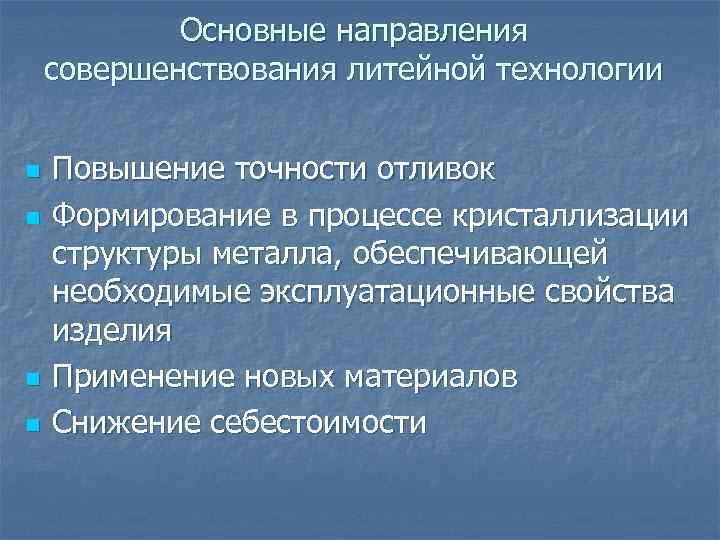

Основные направления совершенствования литейной технологии n n Повышение точности отливок Формирование в процессе кристаллизации структуры металла, обеспечивающей необходимые эксплуатационные свойства изделия Применение новых материалов Снижение себестоимости

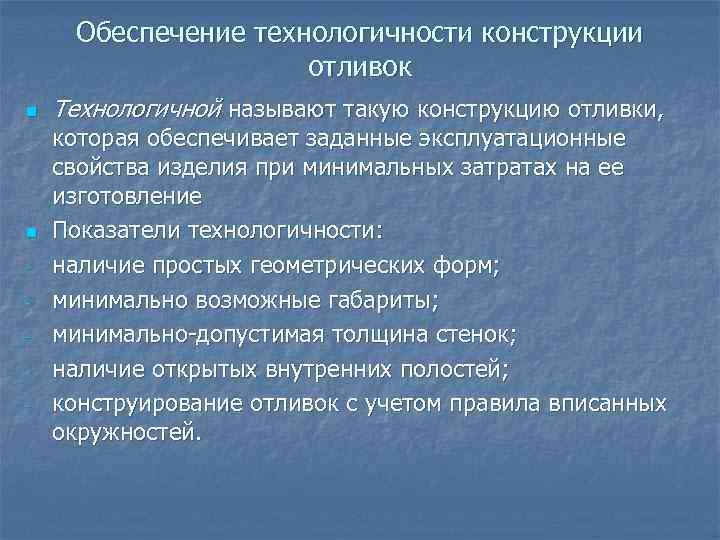

Обеспечение технологичности конструкции отливок n n - Технологичной называют такую конструкцию отливки, которая обеспечивает заданные эксплуатационные свойства изделия при минимальных затратах на ее изготовление Показатели технологичности: наличие простых геометрических форм; минимально возможные габариты; минимально-допустимая толщина стенок; наличие открытых внутренних полостей; конструирование отливок с учетом правила вписанных окружностей.

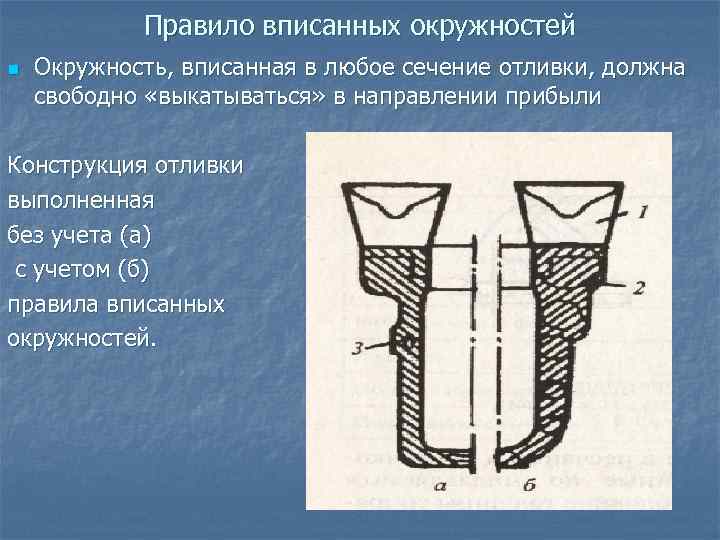

Правило вписанных окружностей n Окружность, вписанная в любое сечение отливки, должна свободно «выкатываться» в направлении прибыли Конструкция отливки выполненная без учета (а) с учетом (б) правила вписанных окружностей.
