Специальность ТГВ — ІІ Семестр весенний 4 Дисциплина

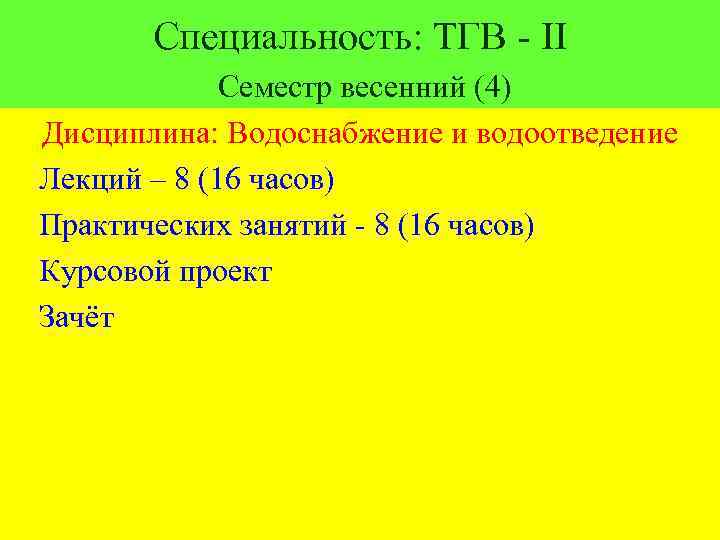

Специальность: ТГВ - ІІ Семестр весенний (4) Дисциплина: Водоснабжение и водоотведение Лекций – 8 (16 часов) Практических занятий - 8 (16 часов) Курсовой проект Зачёт

Выдача задания на КП Тема КП: «Внутренний водопровод и канализация жилого здания» Курсовой проект состоит из графической части, выполняемой на листе формата А 1 и расчётнопояснительной записки, примерный объём которой 15 – 20 страниц.

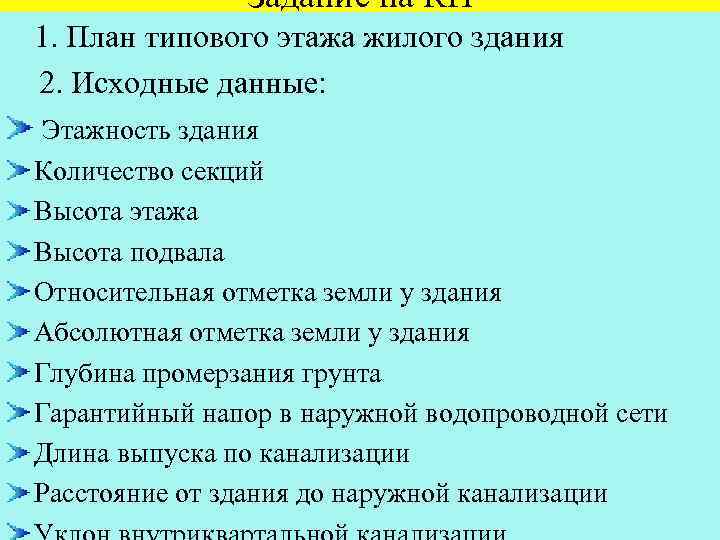

Задание на КП 1. План типового этажа жилого здания 2. Исходные данные: Этажность здания Количество секций Высота этажа Высота подвала Относительная отметка земли у здания Абсолютная отметка земли у здания Глубина промерзания грунта Гарантийный напор в наружной водопроводной сети Длина выпуска по канализации Расстояние от здания до наружной канализации

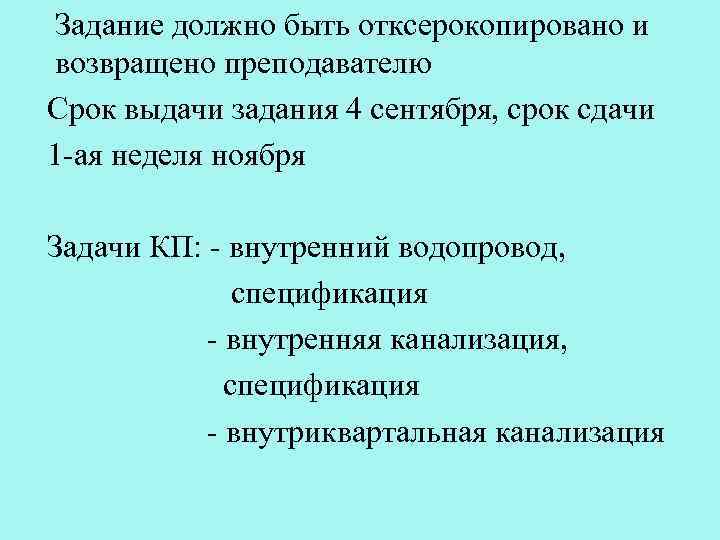

Задание должно быть отксерокопировано и возвращено преподавателю Срок выдачи задания 4 сентября, срок сдачи 1 -ая неделя ноября Задачи КП: - внутренний водопровод, спецификация - внутренняя канализация, спецификация - внутриквартальная канализация

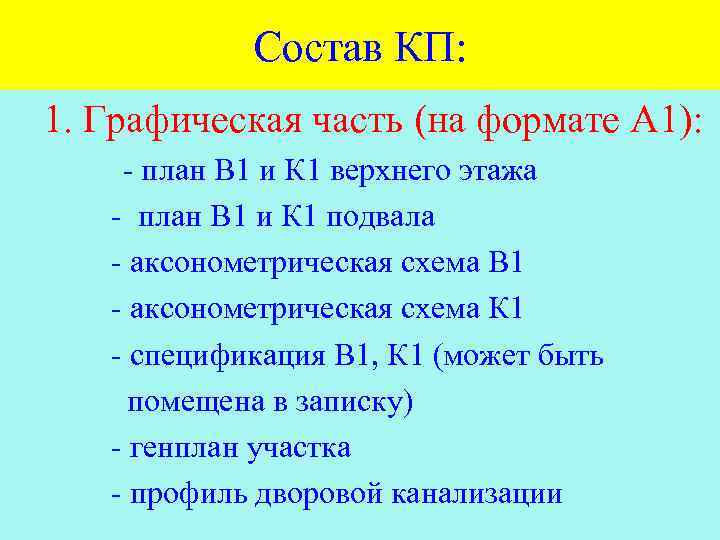

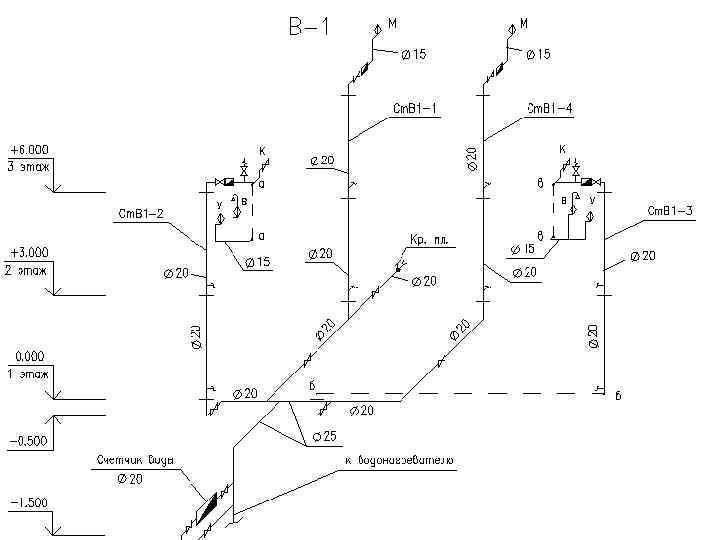

Состав КП: 1. Графическая часть (на формате А 1): - план В 1 и К 1 верхнего этажа - план В 1 и К 1 подвала - аксонометрическая схема В 1 - аксонометрическая схема К 1 - спецификация В 1, К 1 (может быть помещена в записку) - генплан участка - профиль дворовой канализации

2. Расчётно-пояснительная записка на формате А 4 (примерно 15 - 20 страниц): - ксерокопия задания - исходные данные согласно выданного варианта задания - описание и полный расчет системы В 1 - описание и полный расчет системы К 1 - вычисление отметок для построения профиля - спецификация В 1, К 1 (если она не помещается на листе)

Выполнение КП контролируется деканатом и фиксируеися процентовкой КП без задания или выполненный не в соответствии с вариантом не принимается.

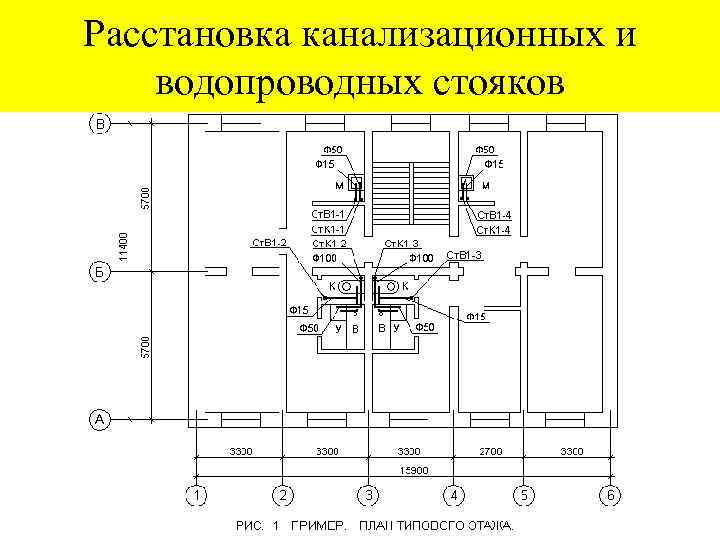

Расстановка канализационных и водопроводных стояков

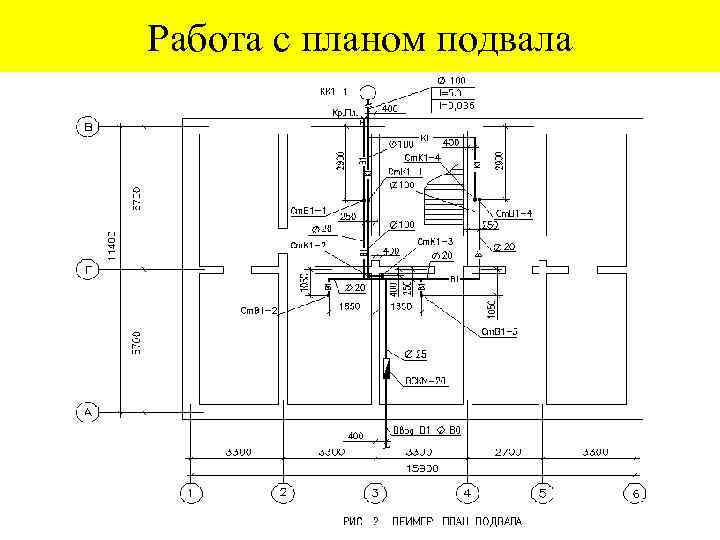

Работа с планом подвала

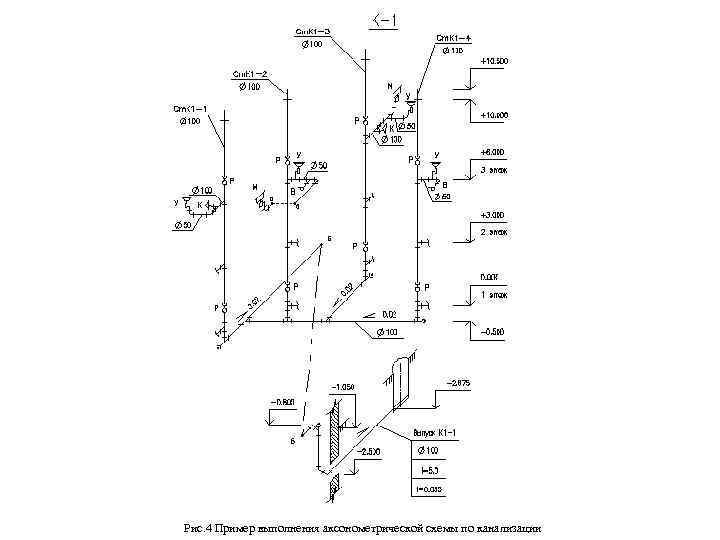

Рис. 4 Пример выполнения аксонометрической схемы по канализации

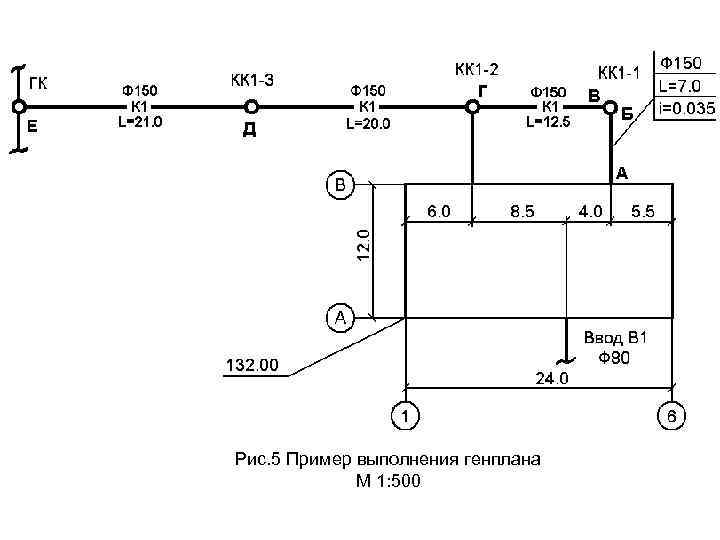

Рис. 5 Пример выполнения генплана М 1: 500

Рис. 6 Пример выполнения профиля
