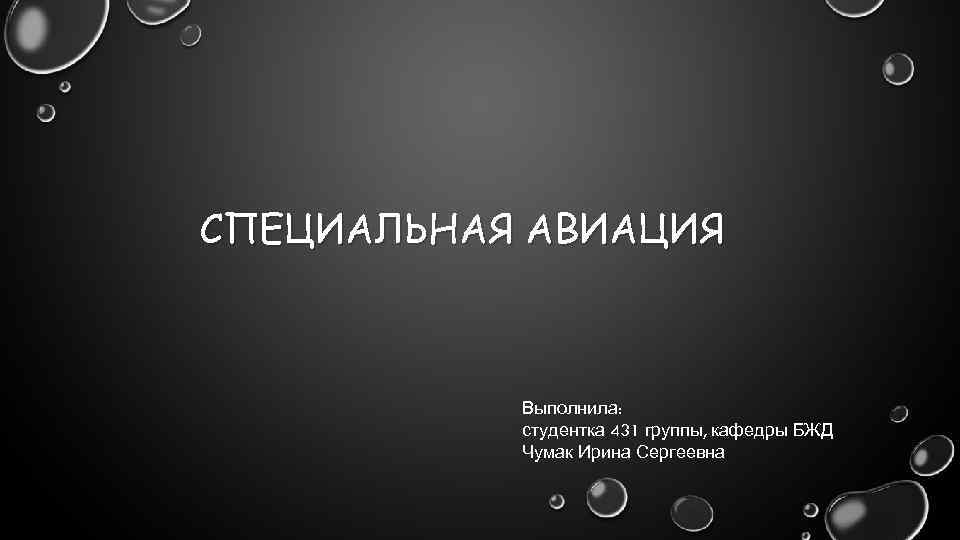

СПЕЦИАЛЬНАЯ АВИАЦИЯ Выполнила: студентка 431 группы, кафедры БЖД Чумак Ирина Сергеевна

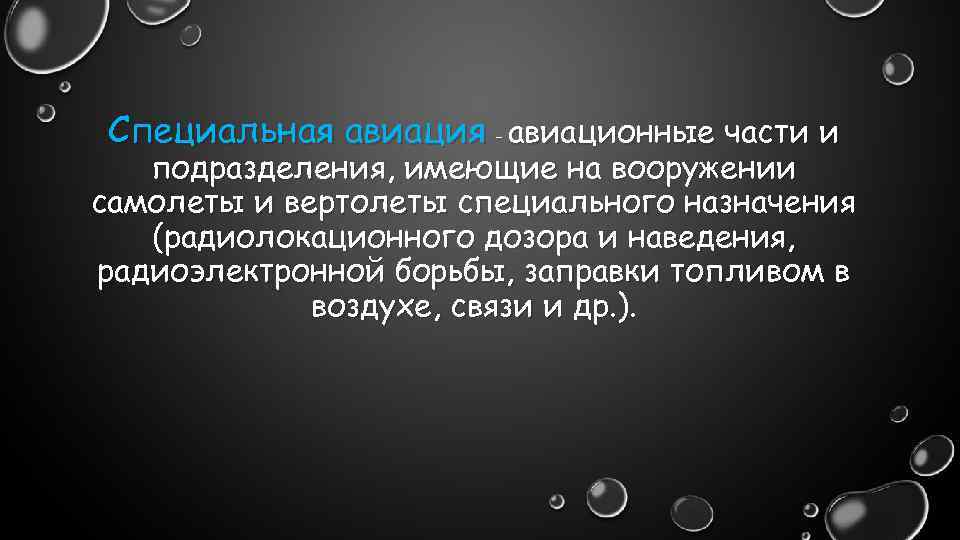

Специальная авиация - авиационные части и подразделения, имеющие на вооружении самолеты и вертолеты специального назначения (радиолокационного дозора и наведения, радиоэлектронной борьбы, заправки топливом в воздухе, связи и др. ).

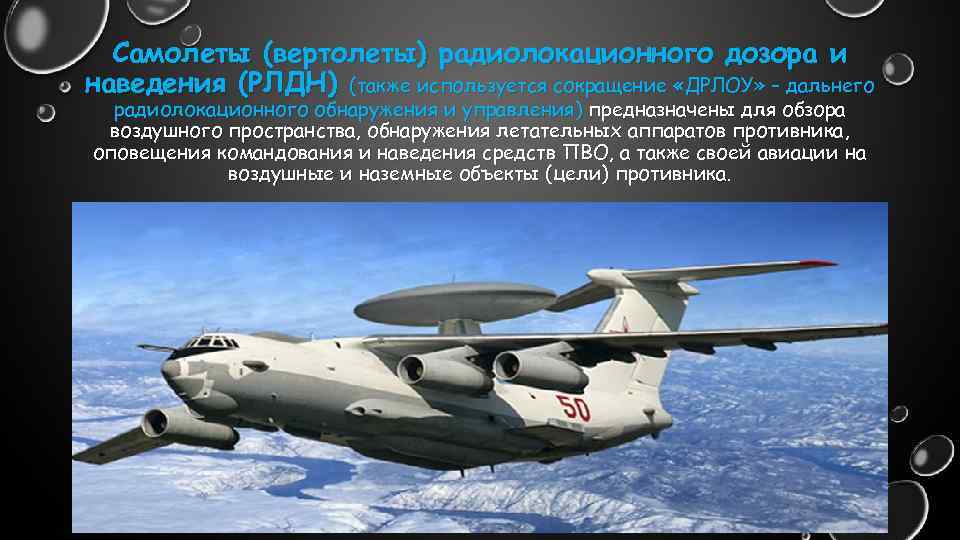

Самолеты (вертолеты) радиолокационного дозора и наведения (РЛДН) (также используется сокращение «ДРЛОУ» – дальнего радиолокационного обнаружения и управления) предназначены для обзора воздушного пространства, обнаружения летательных аппаратов противника, оповещения командования и наведения средств ПВО, а также своей авиации на воздушные и наземные объекты (цели) противника.

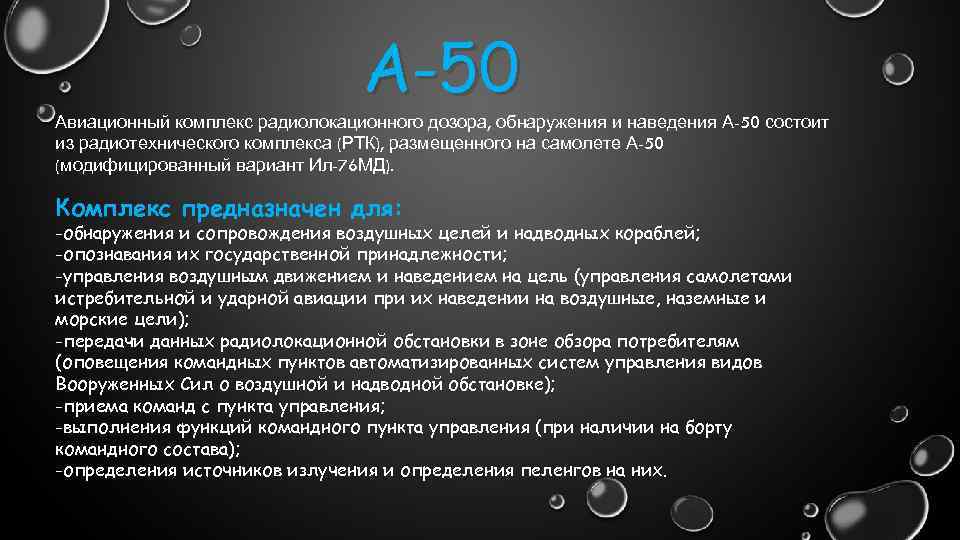

А-50 Авиационный комплекс радиолокационного дозора, обнаружения и наведения А-50 состоит из радиотехнического комплекса (РТК), размещенного на самолете А-50 (модифицированный вариант Ил-76 МД). Комплекс предназначен для: -обнаружения и сопровождения воздушных целей и надводных кораблей; -опознавания их государственной принадлежности; -управления воздушным движением и наведением на цель (управления самолетами истребительной и ударной авиации при их наведении на воздушные, наземные и морские цели); -передачи данных радиолокационной обстановки в зоне обзора потребителям (оповещения командных пунктов автоматизированных систем управления видов Вооруженных Сил о воздушной и надводной обстановке); -приема команд с пункта управления; -выполнения функций командного пункта управления (при наличии на борту командного состава); -определения источников излучения и определения пеленгов на них.

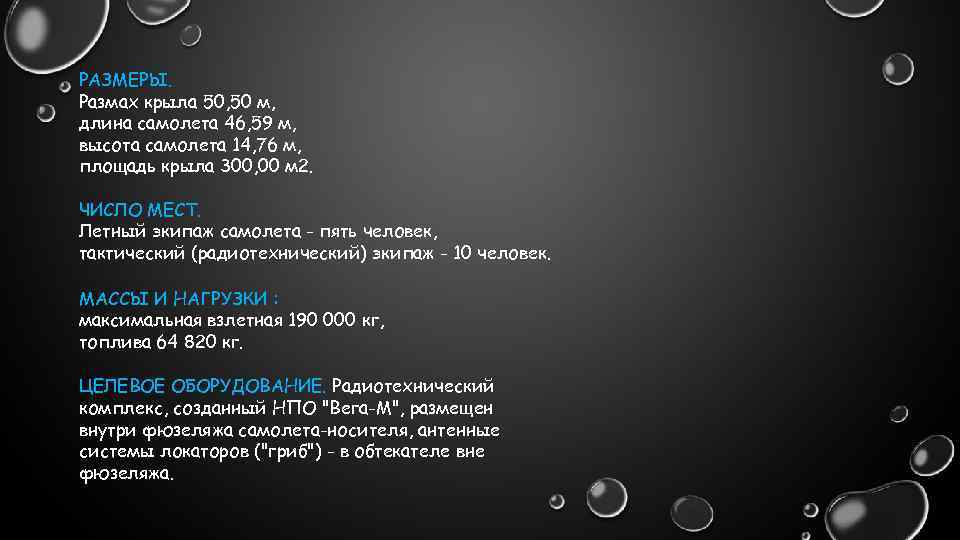

РАЗМЕРЫ. Размах крыла 50, 50 м, длина самолета 46, 59 м, высота самолета 14, 76 м, площадь крыла 300, 00 м 2. ЧИСЛО МЕСТ. Летный экипаж самолета - пять человек, тактический (радиотехнический) экипаж - 10 человек. МАССЫ И НАГРУЗКИ : максимальная взлетная 190 000 кг, топлива 64 820 кг. ЦЕЛЕВОЕ ОБОРУДОВАНИЕ. Радиотехнический комплекс, созданный НПО "Вега-М", размещен внутри фюзеляжа самолета-носителя, антенные системы локаторов ("гриб") - в обтекателе вне фюзеляжа.

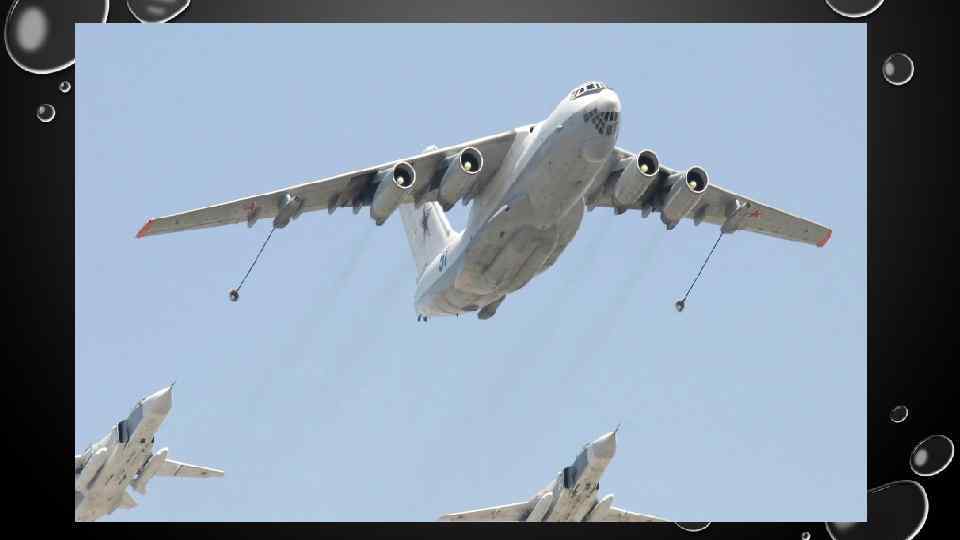

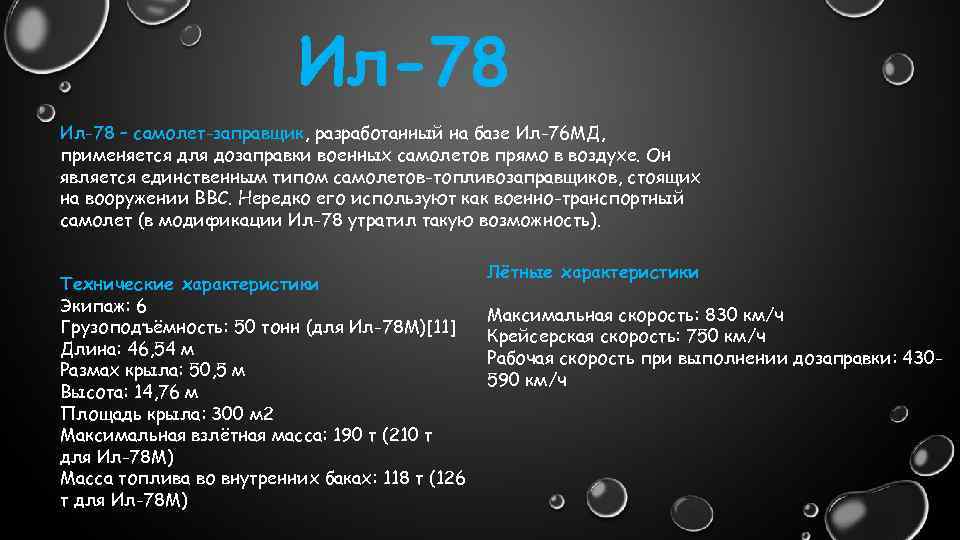

Ил-78 – самолет-заправщик, разработанный на базе Ил-76 МД, применяется для дозаправки военных самолетов прямо в воздухе. Он является единственным типом самолетов-топливозаправщиков, стоящих на вооружении ВВС. Нередко его используют как военно-транспортный самолет (в модификации Ил-78 утратил такую возможность). Технические характеристики Экипаж: 6 Грузоподъёмность: 50 тонн (для Ил-78 М)[11] Длина: 46, 54 м Размах крыла: 50, 5 м Высота: 14, 76 м Площадь крыла: 300 м 2 Максимальная взлётная масса: 190 т (210 т для Ил-78 М) Масса топлива во внутренних баках: 118 т (126 т для Ил-78 М) Лётные характеристики Максимальная скорость: 830 км/ч Крейсерская скорость: 750 км/ч Рабочая скорость при выполнении дозаправки: 430590 км/ч

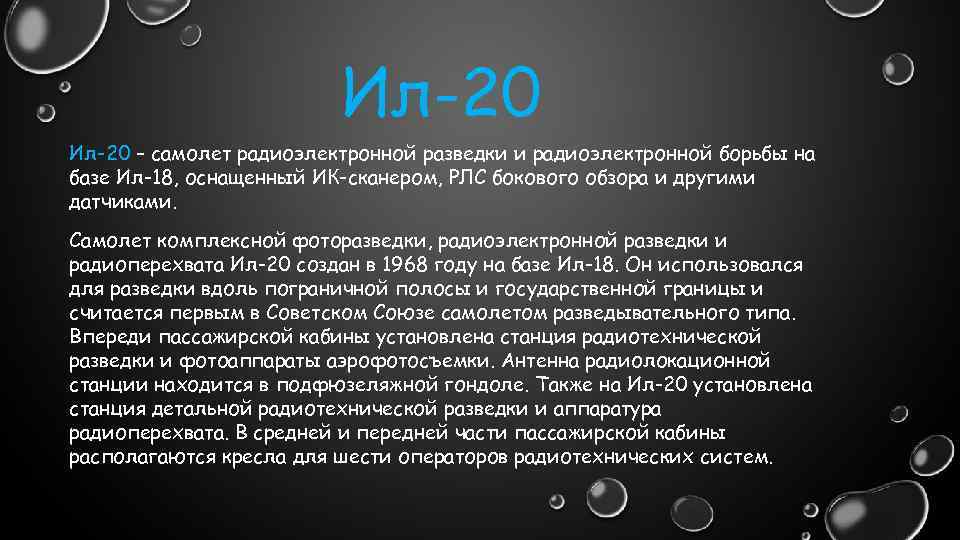

Ил-20 – самолет радиоэлектронной разведки и радиоэлектронной борьбы на базе Ил-18, оснащенный ИК-сканером, РЛС бокового обзора и другими датчиками. Самолет комплексной фоторазведки, радиоэлектронной разведки и радиоперехвата Ил-20 создан в 1968 году на базе Ил-18. Он использовался для разведки вдоль пограничной полосы и государственной границы и считается первым в Советском Союзе самолетом разведывательного типа. Впереди пассажирской кабины установлена станция радиотехнической разведки и фотоаппараты аэрофотосъемки. Антенна радиолокационной станции находится в подфюзеляжной гондоле. Также на Ил-20 установлена станция детальной радиотехнической разведки и аппаратура радиоперехвата. В средней и передней части пассажирской кабины располагаются кресла для шести операторов радиотехнических систем.
Комплекс разведки позволяет вести перспективную радиолокационную съёмку местности, определять месторасположение крупных радиолокационноконстрастных объектов типа плотин, мостов, дорожных развязок, выполнять фотосъёмку местности, осуществлять перехват открытых радиопереговоров. По своим задачам Ил-20 М близок к американскому разведывательному самолёту Боинг RC-135. Серийное производство продолжалось до 1976 года. Всего изготовлено около 20 самолётов. Применялся в Восточной Европе, Закавказье и на Дальнем Востоке.

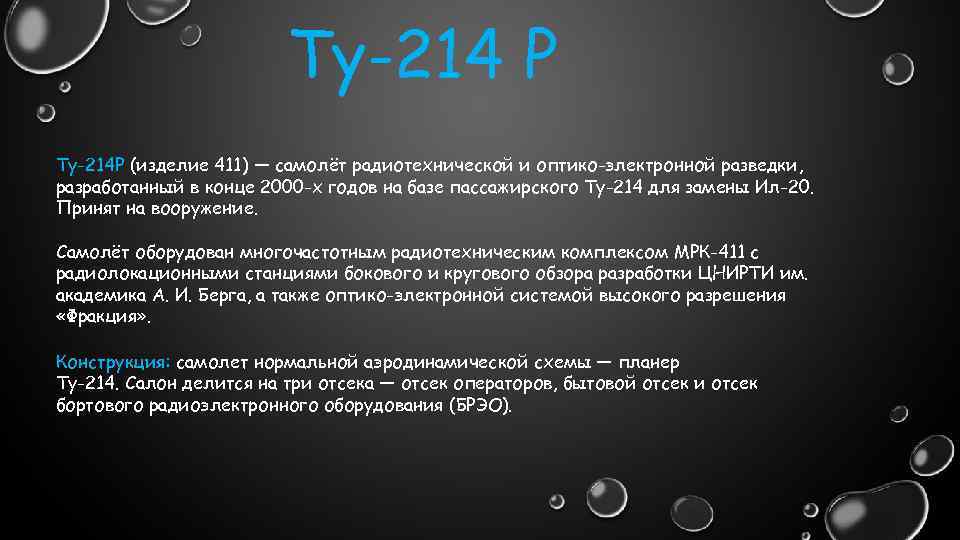

Ту-214 Р Ту-214 Р (изделие 411) — самолёт радиотехнической и оптико-электронной разведки, разработанный в конце 2000 -х годов на базе пассажирского Ту-214 для замены Ил-20. Принят на вооружение. Самолёт оборудован многочастотным радиотехническим комплексом МРК-411 с радиолокационными станциями бокового и кругового обзора разработки ЦНИРТИ им. академика А. И. Берга, а также оптико-электронной системой высокого разрешения «Фракция» . Конструкция: самолет нормальной аэродинамической схемы — планер Ту-214. Салон делится на три отсека — отсек операторов, бытовой отсек и отсек бортового радиоэлектронного оборудования (БРЭО).

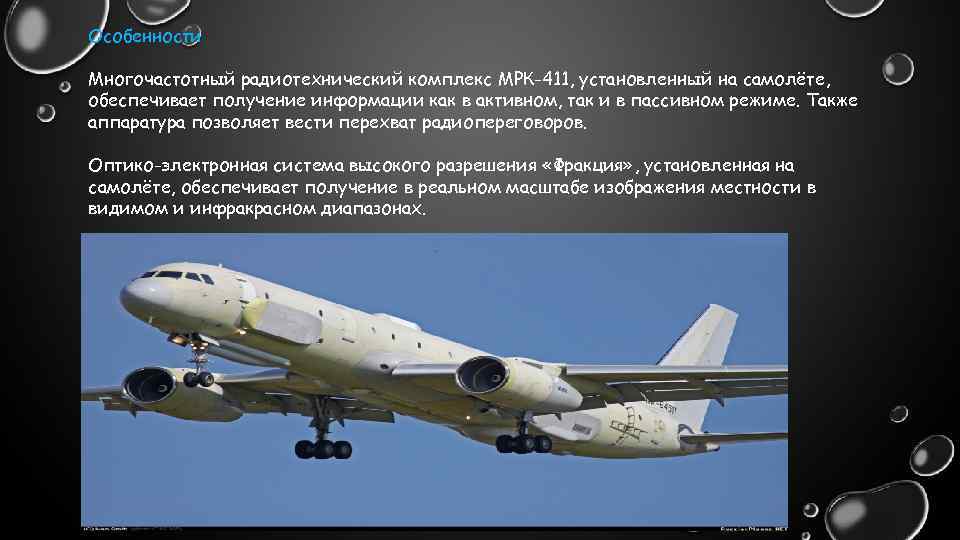

Особенности Многочастотный радиотехнический комплекс МРК-411, установленный на самолёте, обеспечивает получение информации как в активном, так и в пассивном режиме. Также аппаратура позволяет вести перехват радиопереговоров. Оптико-электронная система высокого разрешения «Фракция» , установленная на самолёте, обеспечивает получение в реальном масштабе изображения местности в видимом и инфракрасном диапазонах.

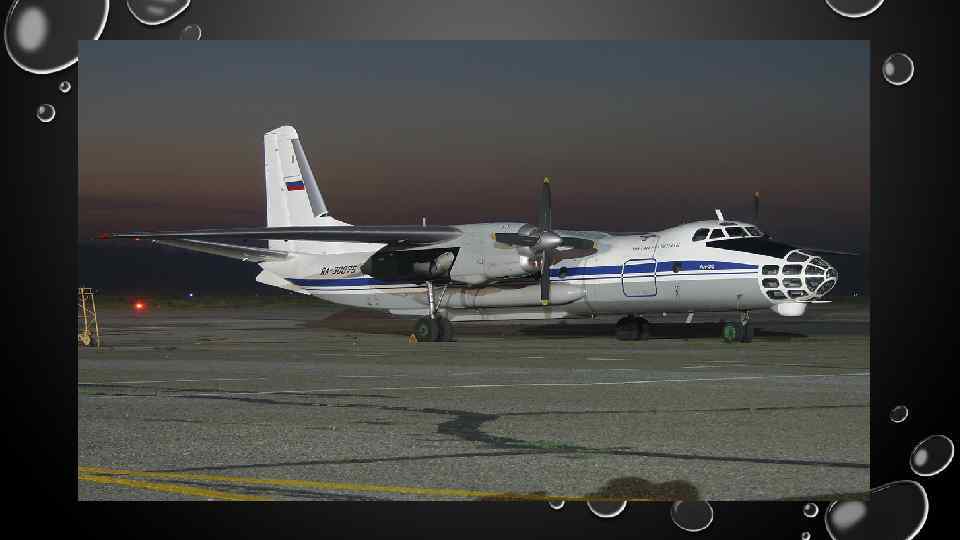

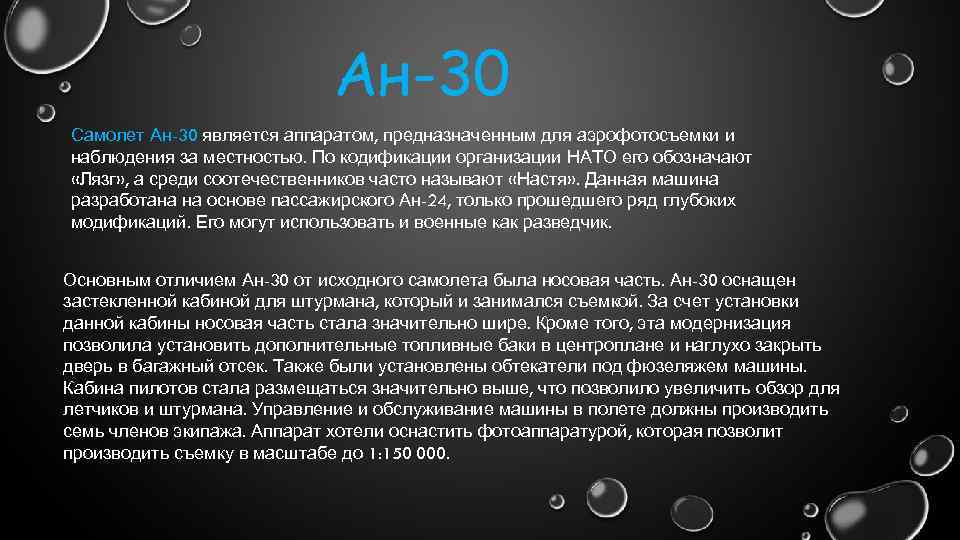

Ан-30 Самолет Ан-30 является аппаратом, предназначенным для аэрофотосъемки и наблюдения за местностью. По кодификации организации НАТО его обозначают «Лязг» , а среди соотечественников часто называют «Настя» . Данная машина разработана на основе пассажирского Ан-24, только прошедшего ряд глубоких модификаций. Его могут использовать и военные как разведчик. Основным отличием Ан-30 от исходного самолета была носовая часть. Ан-30 оснащен застекленной кабиной для штурмана, который и занимался съемкой. За счет установки данной кабины носовая часть стала значительно шире. Кроме того, эта модернизация позволила установить дополнительные топливные баки в центроплане и наглухо закрыть дверь в багажный отсек. Также были установлены обтекатели под фюзеляжем машины. Кабина пилотов стала размещаться значительно выше, что позволило увеличить обзор для летчиков и штурмана. Управление и обслуживание машины в полете должны производить семь членов экипажа. Аппарат хотели оснастить фотоаппаратурой, которая позволит производить съемку в масштабе до 1: 150 000.
