СПб. ГАСУ «Санкт-Петербургский Государственный архитектурно-строительный университет» Лекция 2 – грузоподъёмные машины «строительные лебёдки, тали, переносные краны » Разработал: Рулис К. В. – доцент кафедры наземных транспортно-технологических машин Санкт-Петербург - 2015
ЛЕБЁДКИ

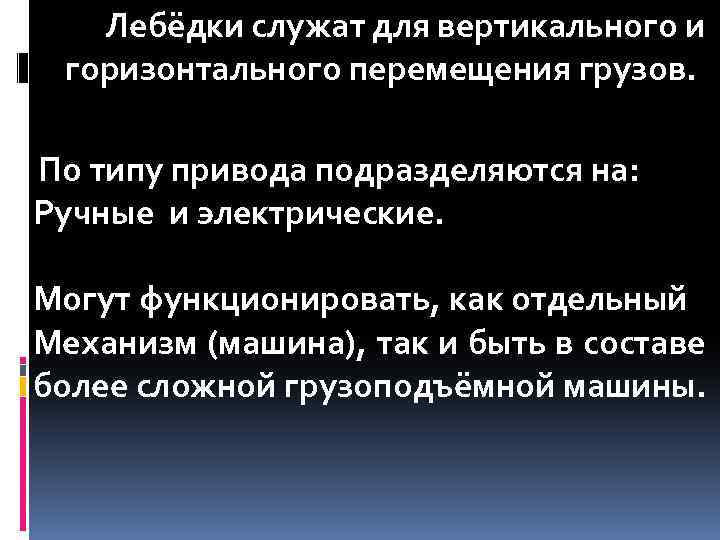

Лебёдки служат для вертикального и горизонтального перемещения грузов. По типу привода подразделяются на: Ручные и электрические. Могут функционировать, как отдельный Механизм (машина), так и быть в составе более сложной грузоподъёмной машины.
Основная кинематическая схема ручной лебёдки.

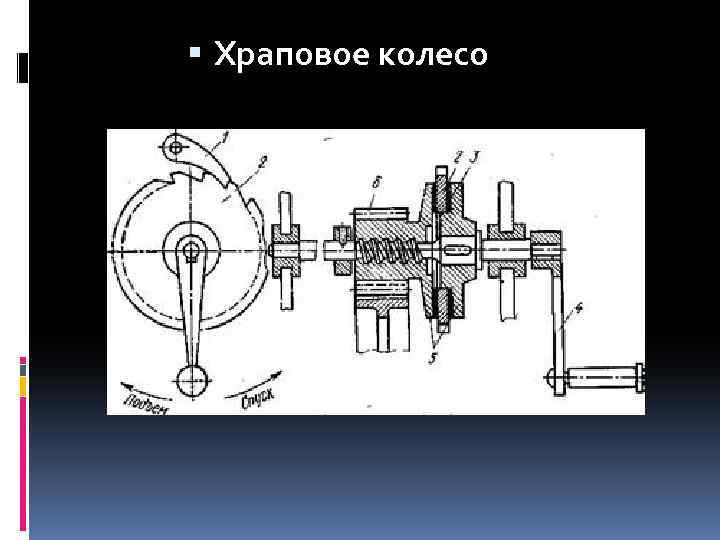

Храповое колесо

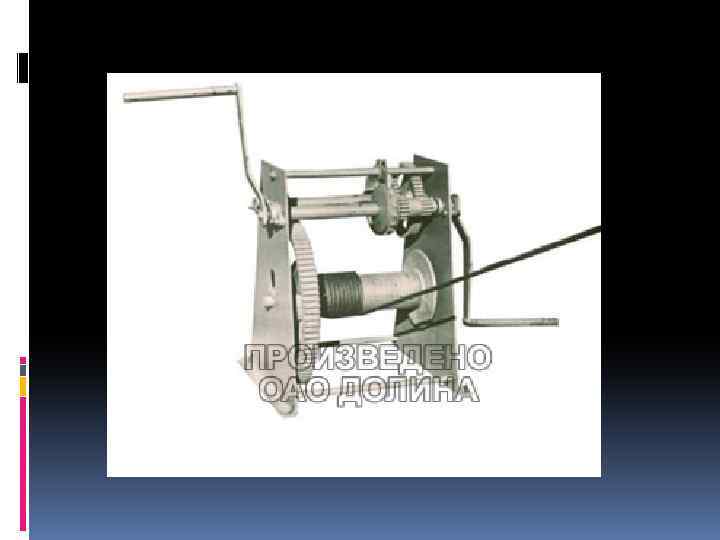

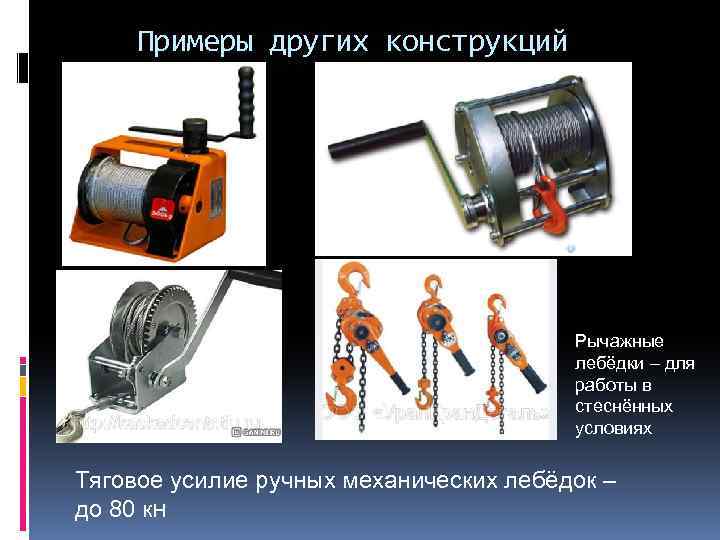

Примеры других конструкций Рычажные лебёдки – для работы в стеснённых условиях Тяговое усилие ручных механических лебёдок – до 80 к. Н

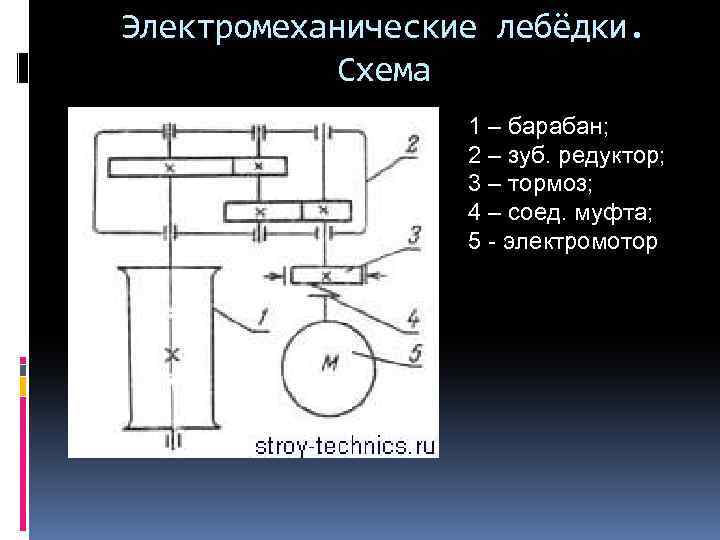

Электромеханические лебёдки. Схема 1 – барабан; 2 – зуб. редуктор; 3 – тормоз; 4 – соед. муфта; 5 - электромотор
Примеры конструкций

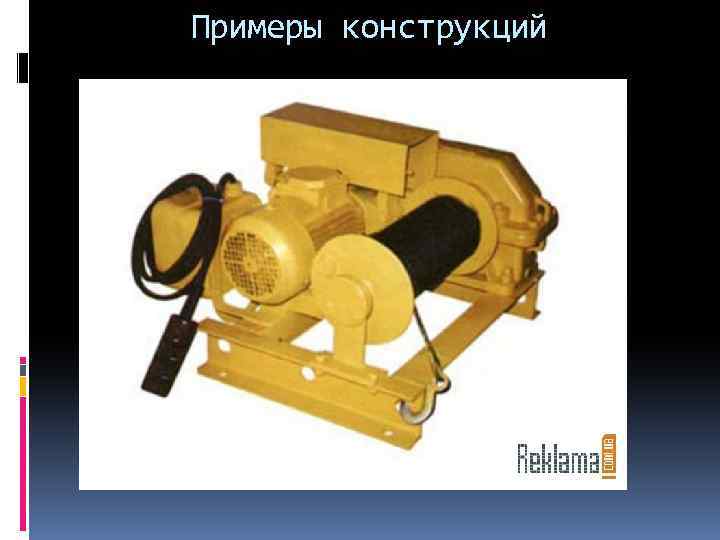

Примеры конструкций Тяговое усилие электромеханических лебёдок – до 125 к. Н, канатоёмкость до 800 м, скорость навивки – до 0, 7 м/с.

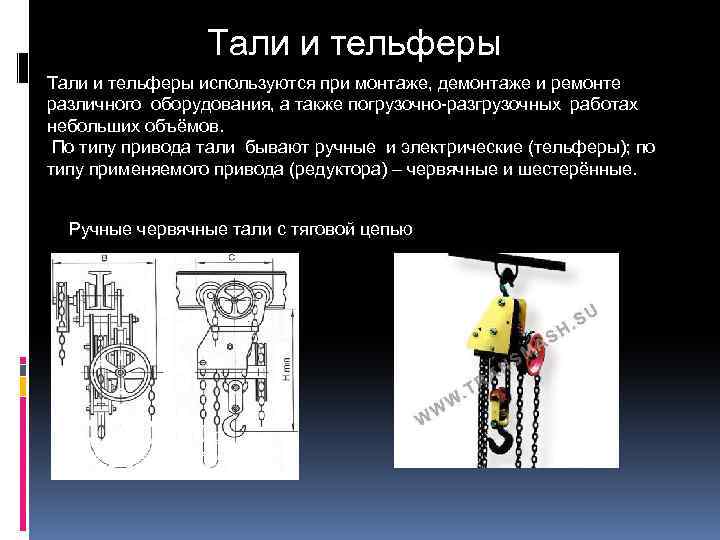

Тали и тельферы используются при монтаже, демонтаже и ремонте различного оборудования, а также погрузочно-разгрузочных работах небольших объёмов. По типу привода тали бывают ручные и электрические (тельферы); по типу применяемого привода (редуктора) – червячные и шестерённые. Ручные червячные тали с тяговой цепью
Тельферы, примеры конструкций

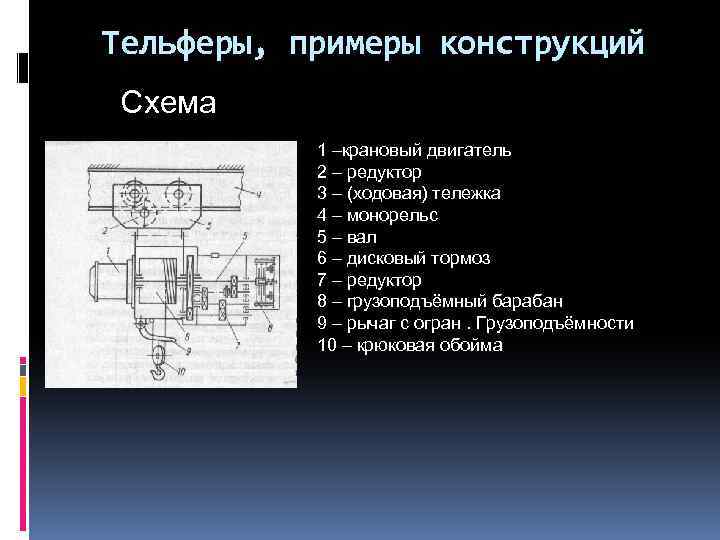

Тельферы, примеры конструкций Схема 1 –крановый двигатель 2 – редуктор 3 – (ходовая) тележка 4 – монорельс 5 – вал 6 – дисковый тормоз 7 – редуктор 8 – грузоподъёмный барабан 9 – рычаг с огран. Грузоподъёмности 10 – крюковая обойма

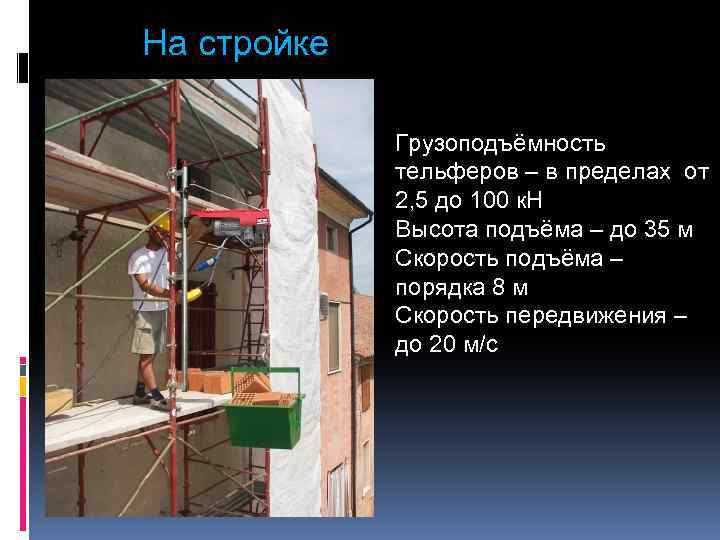

На стройке Грузоподъёмность тельферов – в пределах от 2, 5 до 100 к. Н Высота подъёма – до 35 м Скорость подъёма – порядка 8 м Скорость передвижения – до 20 м/с

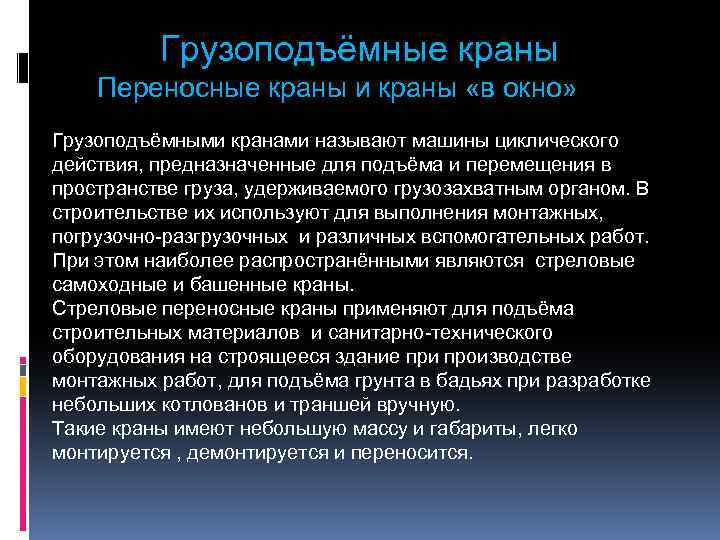

Грузоподъёмные краны Переносные краны и краны «в окно» Грузоподъёмными кранами называют машины циклического действия, предназначенные для подъёма и перемещения в пространстве груза, удерживаемого грузозахватным органом. В строительстве их используют для выполнения монтажных, погрузочно-разгрузочных и различных вспомогательных работ. При этом наиболее распространёнными являются стреловые самоходные и башенные краны. Стреловые переносные краны применяют для подъёма строительных материалов и санитарно-технического оборудования на строящееся здание при производстве монтажных работ, для подъёма грунта в бадьях при разработке небольших котлованов и траншей вручную. Такие краны имеют небольшую массу и габариты, легко монтируется , демонтируется и переносится.

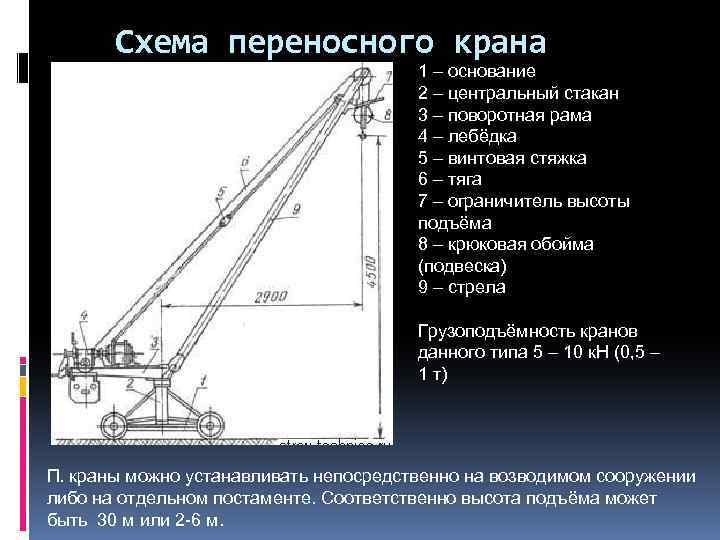

Схема переносного крана 1 – основание 2 – центральный стакан 3 – поворотная рама 4 – лебёдка 5 – винтовая стяжка 6 – тяга 7 – ограничитель высоты подъёма 8 – крюковая обойма (подвеска) 9 – стрела Грузоподъёмность кранов данного типа 5 – 10 к. Н (0, 5 – 1 т) П. краны можно устанавливать непосредственно на возводимом сооружении либо на отдельном постаменте. Соответственно высота подъёма может быть 30 м или 2 -6 м.

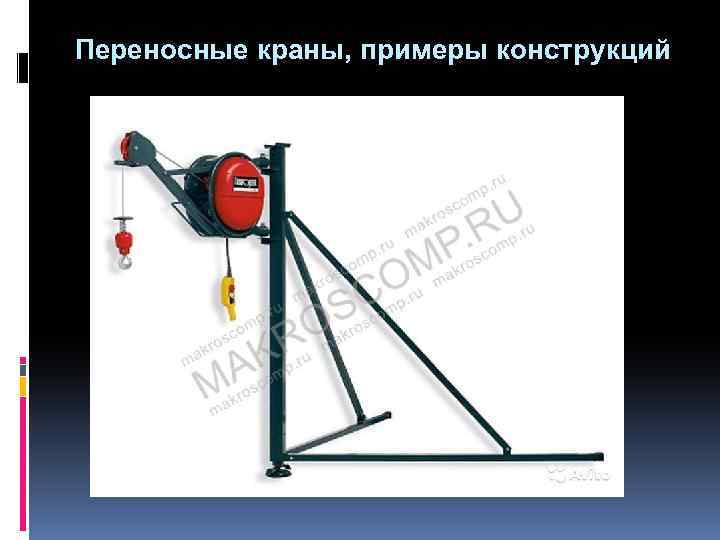

Переносные краны, примеры конструкций
Переносные краны, примеры конструкций

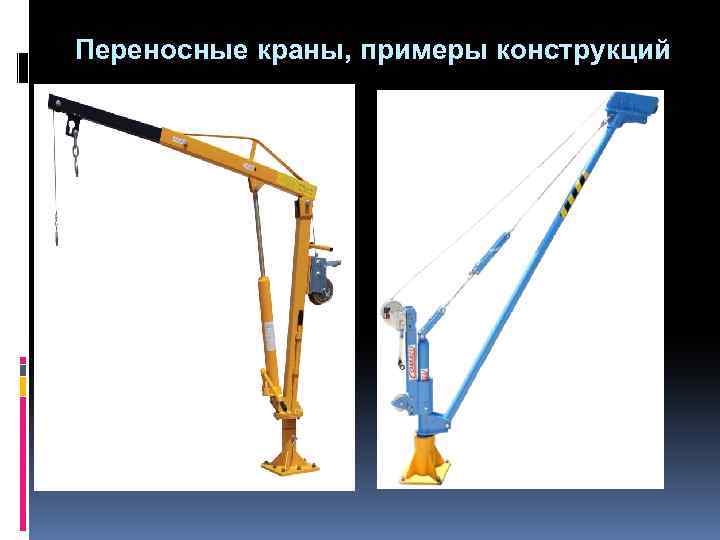

Переносные краны, примеры конструкций
Переносные краны, примеры конструкций Краны в «окно»

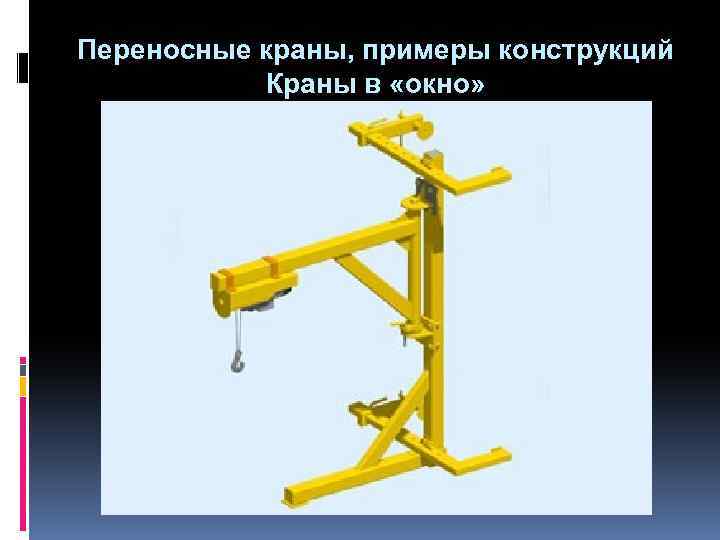

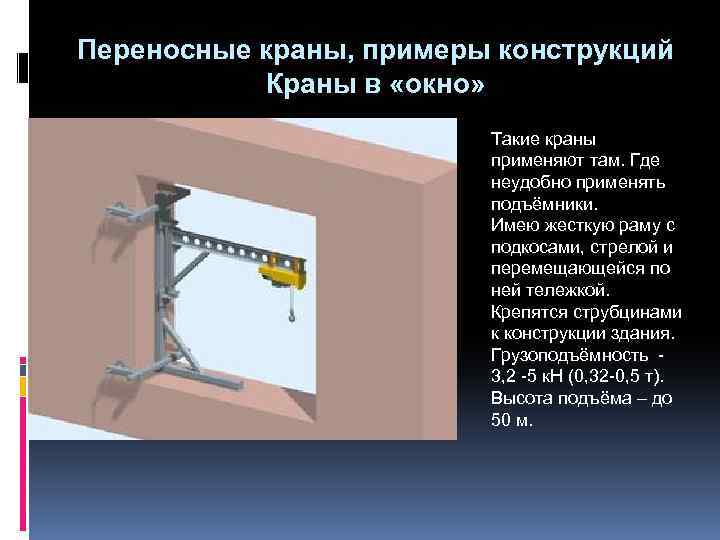

Переносные краны, примеры конструкций Краны в «окно» Такие краны применяют там. Где неудобно применять подъёмники. Имею жесткую раму с подкосами, стрелой и перемещающейся по ней тележкой. Крепятся струбцинами к конструкции здания. Грузоподъёмность 3, 2 -5 к. Н (0, 32 -0, 5 т). Высота подъёма – до 50 м.

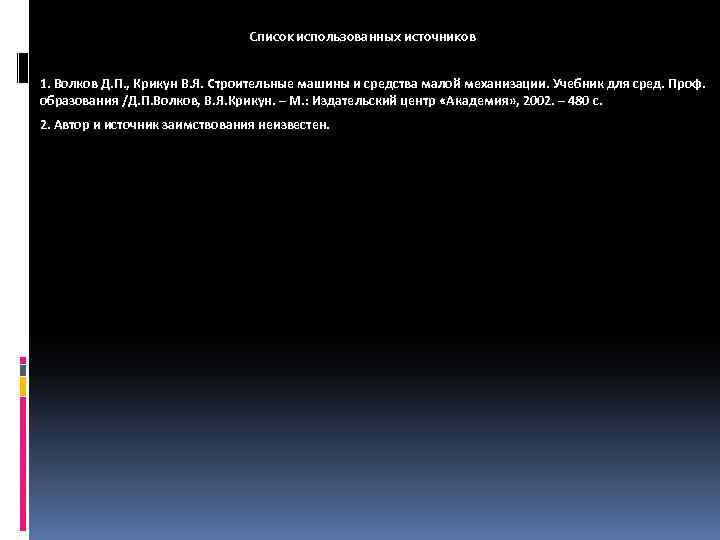

Список использованных источников 1. Волков Д. П. , Крикун В. Я. Строительные машины и средства малой механизации. Учебник для сред. Проф. образования /Д. П. Волков, В. Я. Крикун. – М. : Издательский центр «Академия» , 2002. – 480 с. 2. Автор и источник заимствования неизвестен.
КОНЕЦ
