СП 24 13330 2011 Свайные фундаменты п 7

СП 24. 13330. 2011 Свайные фундаменты п. 7. 4. Расчет свай, свайных и комбинированных свайно-плитных фундаментов по деформациям

1. Осадка одиночной сваи L – глубина погружения сваи, d – диаметр поперечного сечения ствола сваи Напластование грунтов приводится к двухслойному: 1 – околосвайный грунт, 2 – слой, на который опирается свая.

Находим средневзвешенные значения характеристик грунтов: E 1=(Eaha + Ebhb + Echc)/L ν 1=… E 2=(Edhd + Eehe)/(0, 5 L) ν 2=…

Значение коэффициента Пуассона Грунт Крупнообломочный 0, 27 Пески и супеси 0, 30 -0, 35 Суглинки 0, 35 -0, 37 Глины при показателе текучести IL : IL ≤ 0 0 IL ≤ 0, 25 0, 20 -0, 30 -0, 38 0, 25 IL ≤ 1 0, 38 -0, 45 Торф 0, 34 Ил 0, 5 Примечание - Меньшие значения применяют при большей плотности грунта

1 слой: E 1=15 МПа, 1 = 0, 36 2 слой: E 2=15 МПа, 2 = 0, 36

Находим модули сдвига 1 и 2 слоев:

Расчетная схема вычисления осадки: Проверяем выполнение условия:

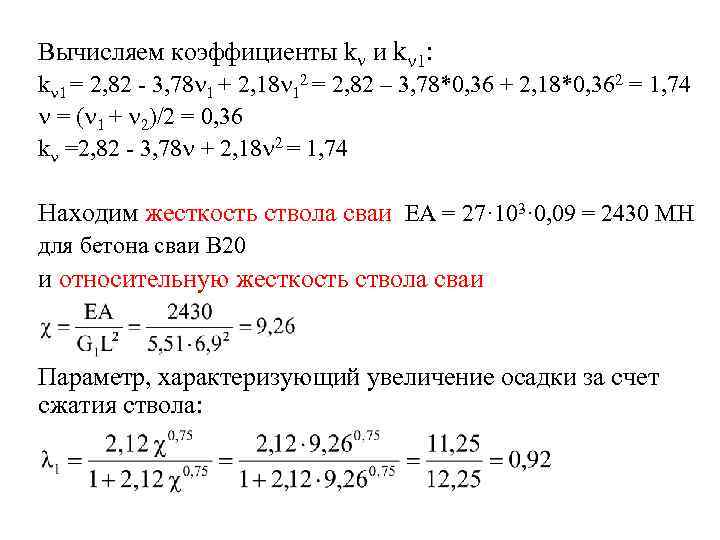

Вычисляем коэффициенты k и k 1: k 1 = 2, 82 - 3, 78 1 + 2, 18 12 = 2, 82 – 3, 78*0, 36 + 2, 18*0, 362 = 1, 74 = ( 1 + 2)/2 = 0, 36 k =2, 82 - 3, 78 + 2, 18 2 = 1, 74 Находим жесткость ствола сваи ЕА = 27· 103· 0, 09 = 2430 МН для бетона сваи В 20 и относительную жесткость ствола сваи Параметр, характеризующий увеличение осадки за счет сжатия ствола:

Вычисляем коэффициенты

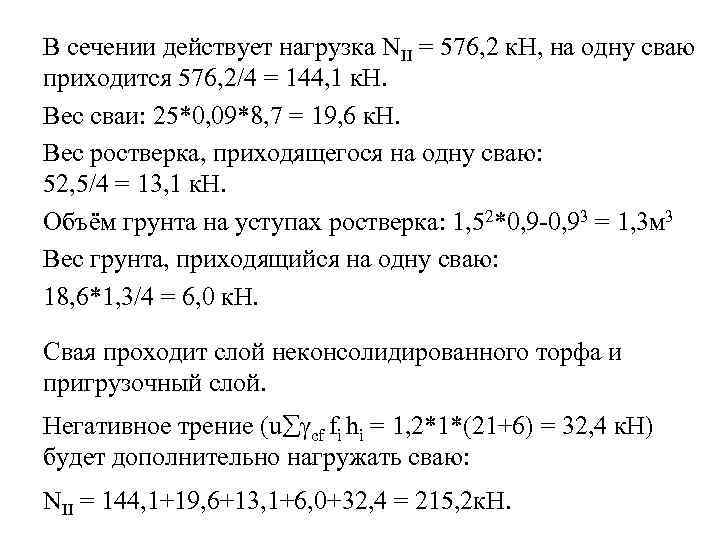

В сечении действует нагрузка NII = 576, 2 к. Н, на одну сваю приходится 576, 2/4 = 144, 1 к. Н. Вес сваи: 25*0, 09*8, 7 = 19, 6 к. Н. Вес ростверка, приходящегося на одну сваю: 52, 5/4 = 13, 1 к. Н. Объём грунта на уступах ростверка: 1, 52*0, 9 -0, 93 = 1, 3 м 3 Вес грунта, приходящийся на одну сваю: 18, 6*1, 3/4 = 6, 0 к. Н. Свая проходит слой неконсолидированного торфа и пригрузочный слой. Негативное трение (u cf fi hi = 1, 2*1*(21+6) = 32, 4 к. Н) будет дополнительно нагружать сваю: NII = 144, 1+19, 6+13, 1+6, 0+32, 4 = 215, 2 к. Н.

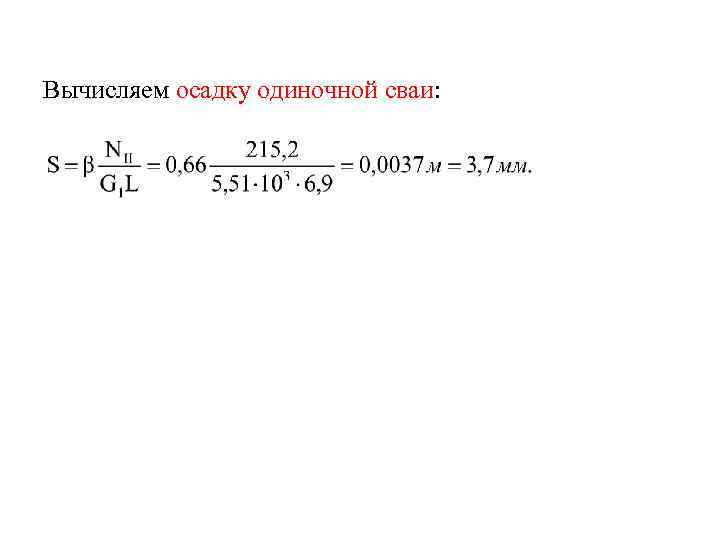

Вычисляем осадку одиночной сваи:

2. Осадка свайного куста (n<25) Взаимное влияние свай при расчете осадки следует учитывать, если расстояние между ними (в осях) a ≤ aпр i – расчетная свая, j=1… 5 - соседние сваи, влияние которых на i-тую сваю следует учесть, ai – расстояние от i-той сваи до свай, попадающих в зону влияния.

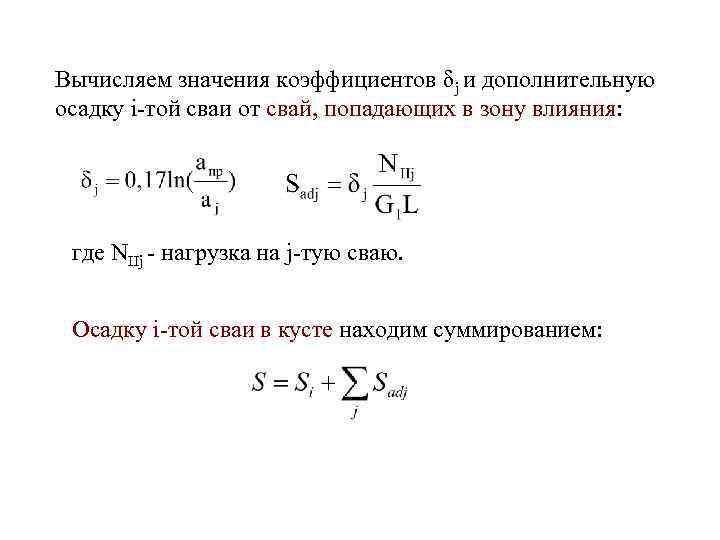

Вычисляем значения коэффициентов δj и дополнительную осадку i-той сваи от свай, попадающих в зону влияния: где NIIj - нагрузка на j-тую сваю. Осадку i-той сваи в кусте находим суммированием:

ПРИМЕР (при равномерном загружении всех свай). Ni = 215, 2 к. Н, Si = 3, 7 мм, N 1 = 215, 2 к. Н, a 1 = 0, 9 м, N 2 = 215, 2 к. Н, a 2 = 1, 27 м, N 3 = 215, 2 к. Н, a 3 = 0, 9 м. Все сваи попадают в зону влияния.

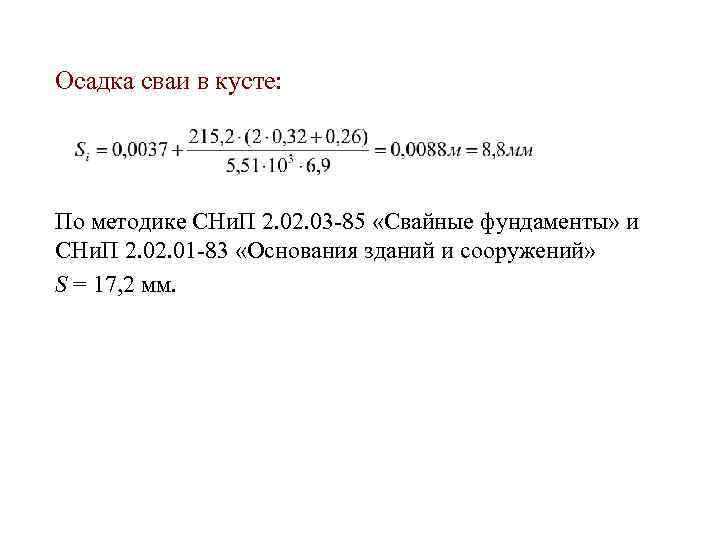

Осадка сваи в кусте: По методике СНи. П 2. 03 -85 «Свайные фундаменты» и СНи. П 2. 01 -83 «Основания зданий и сооружений» S = 17, 2 мм.

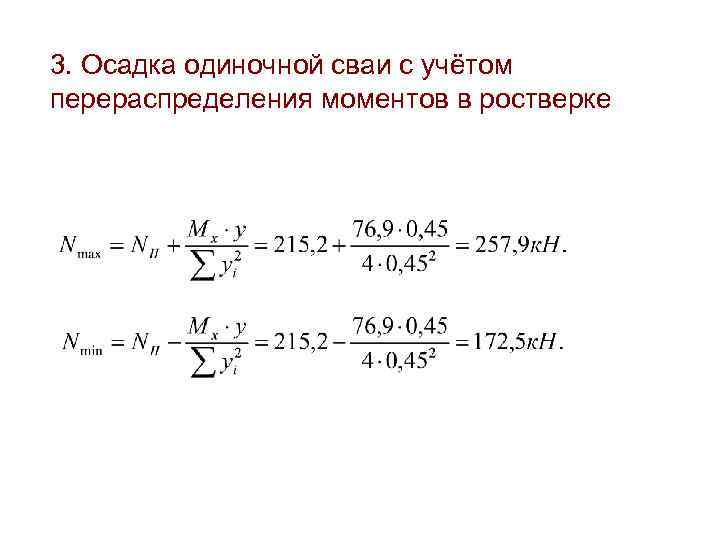

3. Осадка одиночной сваи с учётом перераспределения моментов в ростверке

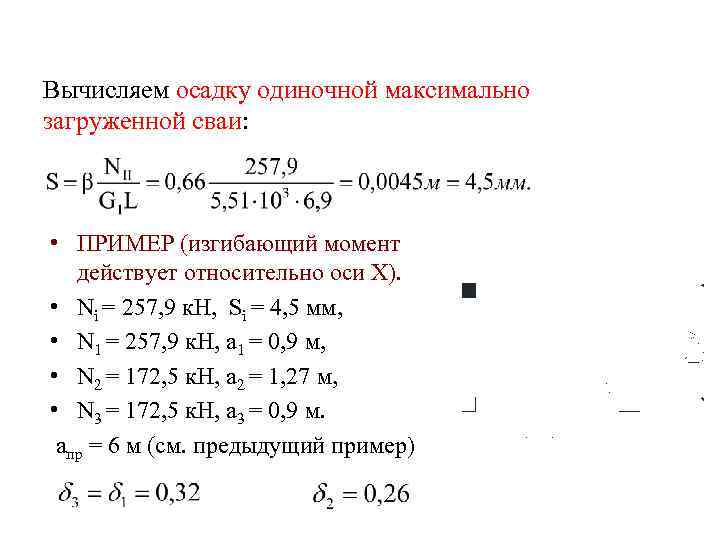

Вычисляем осадку одиночной максимально загруженной сваи: • ПРИМЕР (изгибающий момент действует относительно оси Х). • Ni = 257, 9 к. Н, Si = 4, 5 мм, • N 1 = 257, 9 к. Н, a 1 = 0, 9 м, • N 2 = 172, 5 к. Н, a 2 = 1, 27 м, • N 3 = 172, 5 к. Н, a 3 = 0, 9 м. апр = 6 м (см. предыдущий пример)

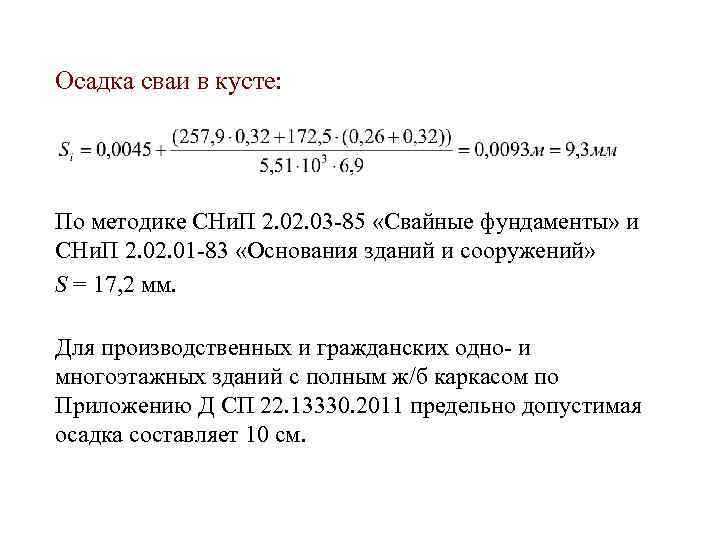

Осадка сваи в кусте: По методике СНи. П 2. 03 -85 «Свайные фундаменты» и СНи. П 2. 01 -83 «Основания зданий и сооружений» S = 17, 2 мм. Для производственных и гражданских одно- и многоэтажных зданий с полным ж/б каркасом по Приложению Д СП 22. 13330. 2011 предельно допустимая осадка составляет 10 см.
