Создание в Autodesk Revit генеральных планов проектов планировки

Создание в Autodesk Revit генеральных планов, проектов планировки Афанасьев Артём Вадимович Архитектор

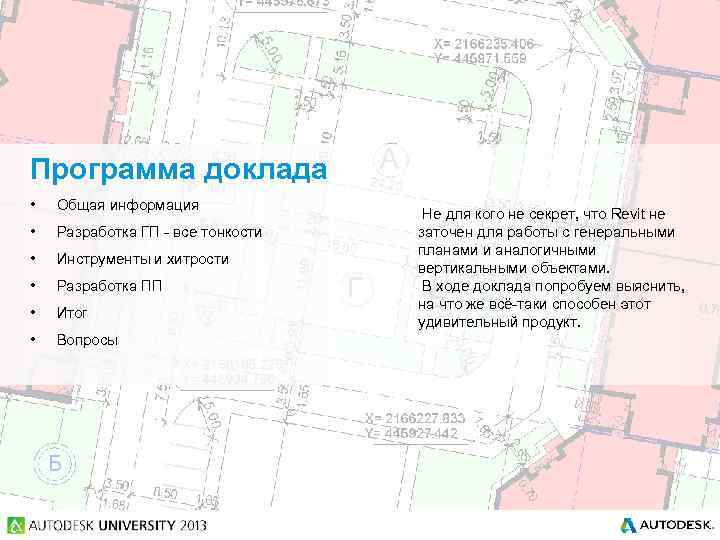

Программа доклада • Общая информация • Разработка ГП - все тонкости • Инструменты и хитрости • Разработка ПП • Итог • Вопросы Не для кого не секрет, что Revit не заточен для работы с генеральными планами и аналогичными вертикальными объектами. В ходе доклада попробуем выяснить, на что же всё-таки способен этот удивительный продукт.

Инструмент для архитекторов

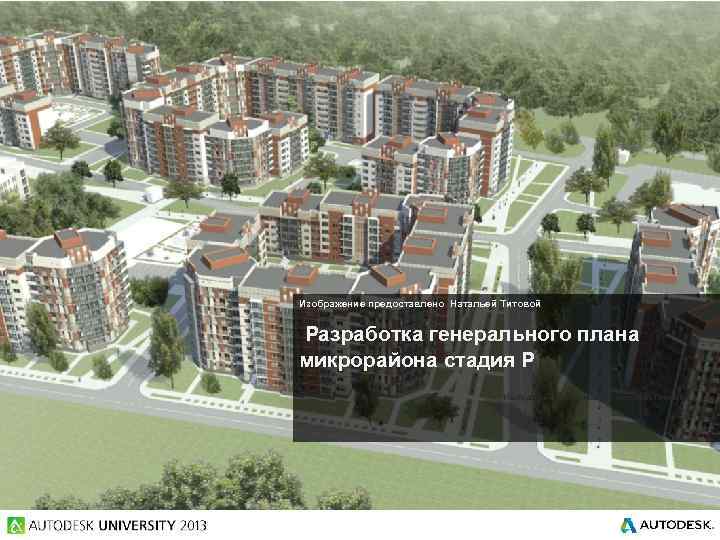

Изображение предоставлено Натальей Титовой Разработка генерального плана микрорайона стадия Р Изображение предоставлено Натальей Титовой

Генеральный план микрорайона стадия Р? Планы координационных осей План благоустройства и Разбивочный планрельефа организации территории озеленения План земляных масс

Всё элементарно! http: //youtu. be/UWz. Co. H 84 EO 8 Изображение из сети интернет

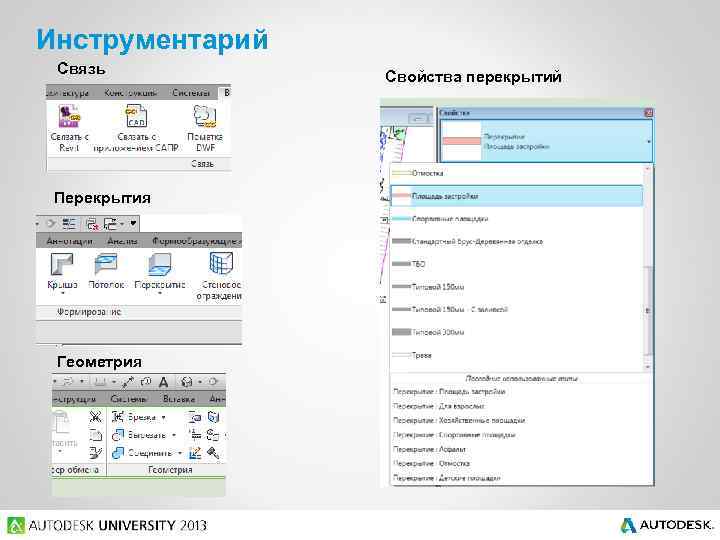

Инструментарий Связь Перекрытия Геометрия Свойства перекрытий

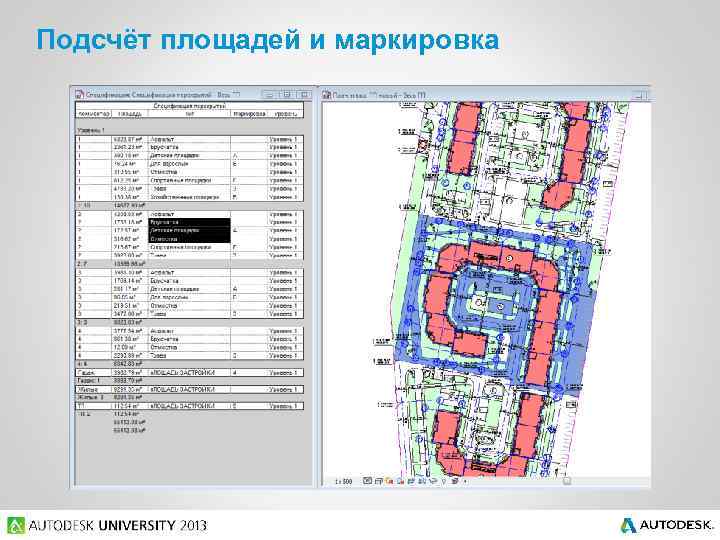

Подсчёт площадей и маркировка

Парковки - это тоже не проблема http: //youtu. be/RV_ox. SWy. N 1 o Изображение из сети интернет

Много сюрпризов http: //youtu. be/rbz_Nx. FLGro Изображение из сети интернет

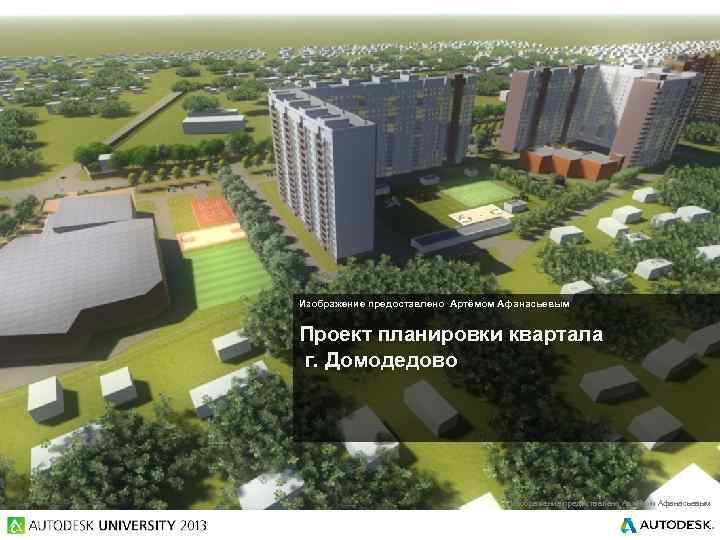

Изображение предоставлено Артёмом Афанасьевым Проект планировки квартала г. Домодедово Изображение предоставлено Артёмом Афанасьевым

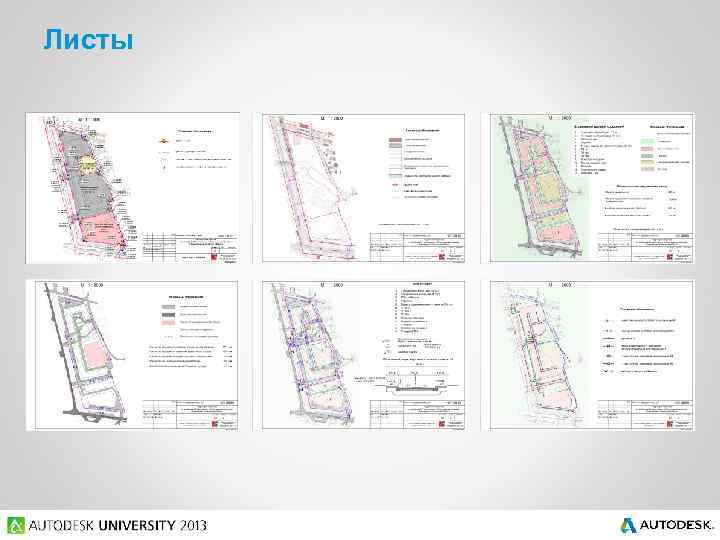

Листы

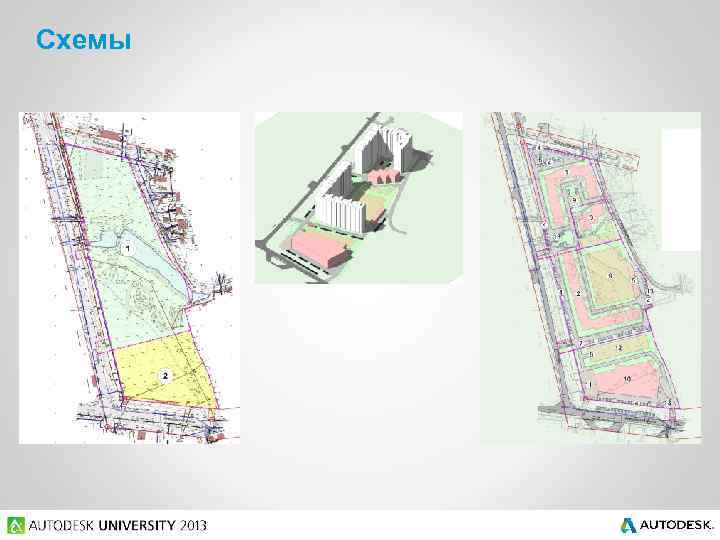

Схемы

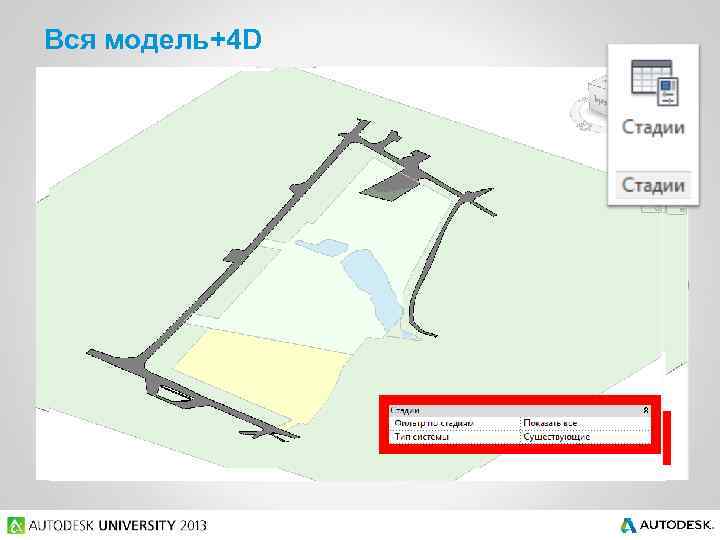

Вся модель+4 D

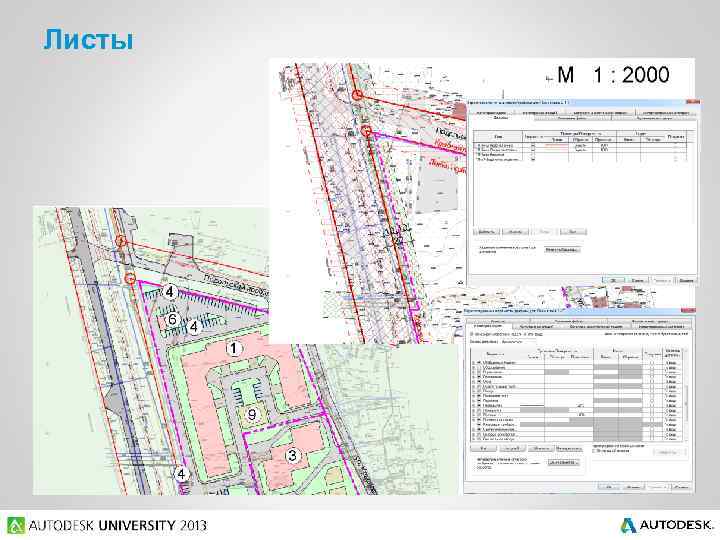

Листы

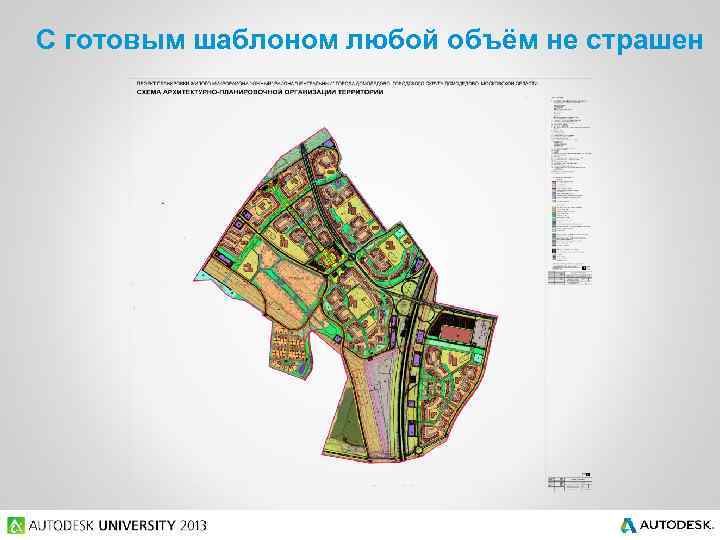

С готовым шаблоном любой объём не страшен
