Создание системы цифровой подвижной радиосвязи стандарта DMR на территории г. Казани в интересах ФСКН России

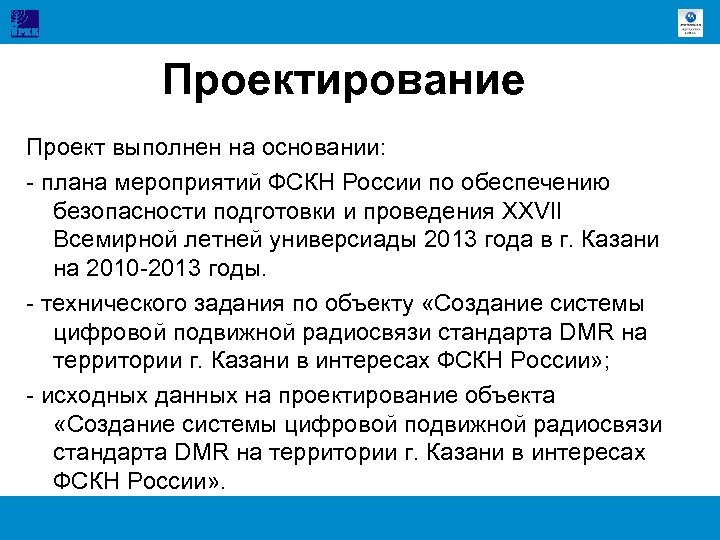

Проектирование Проект выполнен на основании: - плана мероприятий ФСКН России по обеспечению безопасности подготовки и проведения XXVII Всемирной летней универсиады 2013 года в г. Казани на 2010 -2013 годы. - технического задания по объекту «Создание системы цифровой подвижной радиосвязи стандарта DMR на территории г. Казани в интересах ФСКН России» ; - исходных данных на проектирование объекта «Создание системы цифровой подвижной радиосвязи стандарта DMR на территории г. Казани в интересах ФСКН России» .

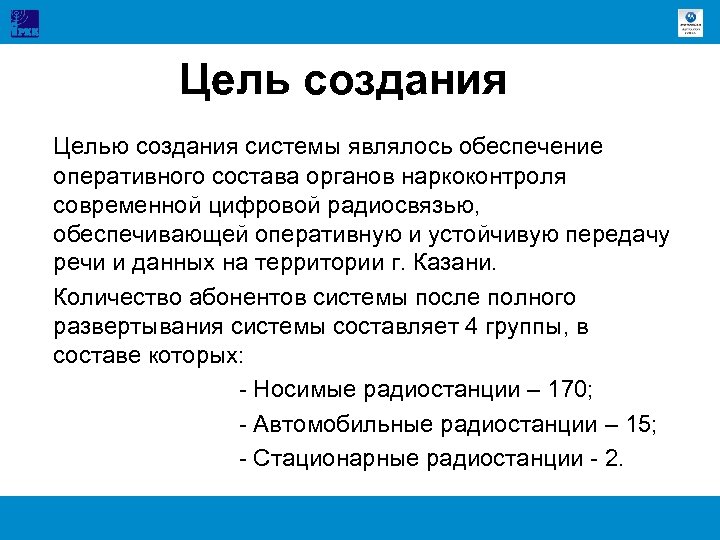

Цель создания Целью создания системы являлось обеспечение оперативного состава органов наркоконтроля современной цифровой радиосвязью, обеспечивающей оперативную и устойчивую передачу речи и данных на территории г. Казани. Количество абонентов системы после полного развертывания системы составляет 4 группы, в составе которых: - Носимые радиостанции – 170; - Автомобильные радиостанции – 15; - Стационарные радиостанции - 2.

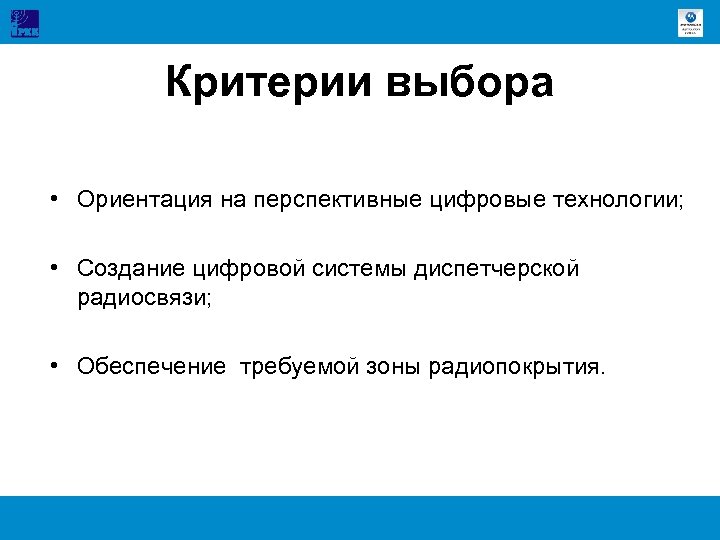

Критерии выбора • Ориентация на перспективные цифровые технологии; • Создание цифровой системы диспетчерской радиосвязи; • Обеспечение требуемой зоны радиопокрытия.

Структура MOTOTRBO™ IP Site Connect

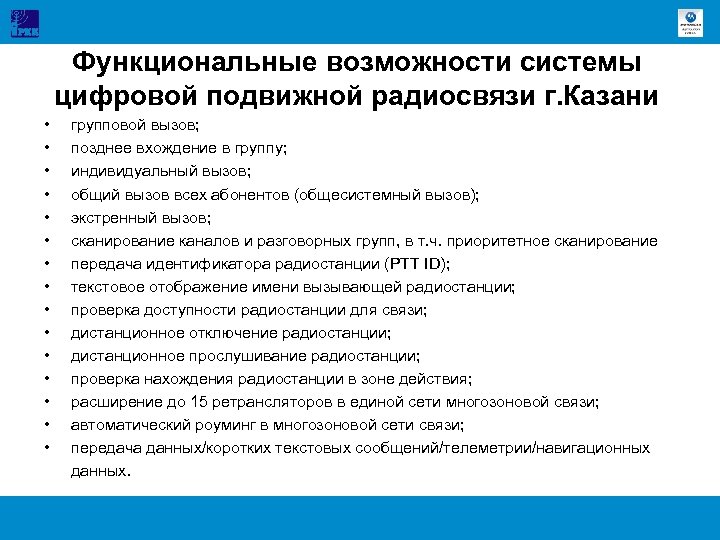

Функциональные возможности системы цифровой подвижной радиосвязи г. Казани • • • • групповой вызов; позднее вхождение в группу; индивидуальный вызов; общий вызов всех абонентов (общесистемный вызов); экстренный вызов; сканирование каналов и разговорных групп, в т. ч. приоритетное сканирование передача идентификатора радиостанции (PTT ID); текстовое отображение имени вызывающей радиостанции; проверка доступности радиостанции для связи; дистанционное отключение радиостанции; дистанционное прослушивание радиостанции; проверка нахождения радиостанции в зоне действия; расширение до 15 ретрансляторов в единой сети многозоновой связи; автоматический роуминг в многозоновой сети связи; передача данных/коротких текстовых сообщений/телеметрии/навигационных данных.

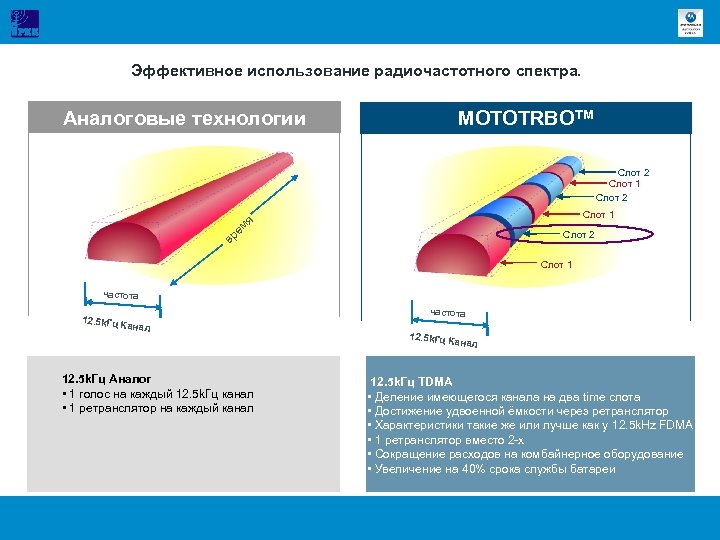

Эффективное использование радиочастотного спектра. Аналоговые технологии MOTOTRBOTM Слот 2 Слот 1 мя ре в Слот 2 Слот 1 частота 12. 5 k. Гц К а нал 12. 5 k. Гц Аналог • 1 голос на каждый 12. 5 k. Гц канал • 1 ретранслятор на каждый канал 12. 5 k. Гц К анал 12. 5 k. Гц TDMA • Деление имеющегося канала на два time слота • Достижение удвоенной ёмкости через ретранслятор • Характеристики такие же или лучше как у 12. 5 k. Hz FDMA • 1 ретранслятор вместо 2 -х • Сокращение расходов на комбайнерное оборудование • Увеличение на 40% срока службы батареи

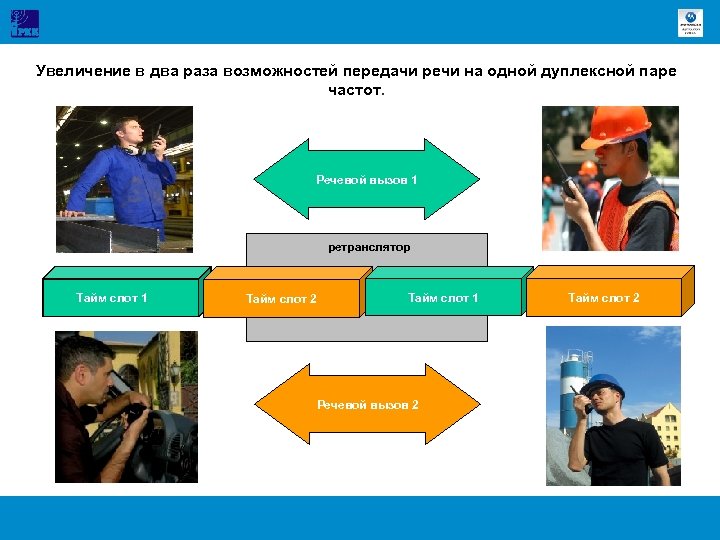

Увеличение в два раза возможностей передачи речи на одной дуплексной паре частот. Речевой вызов 1 ретранслятор Тайм слот 1 Тайм слот 2 Тайм слот 1 Речевой вызов 2 Тайм слот 2

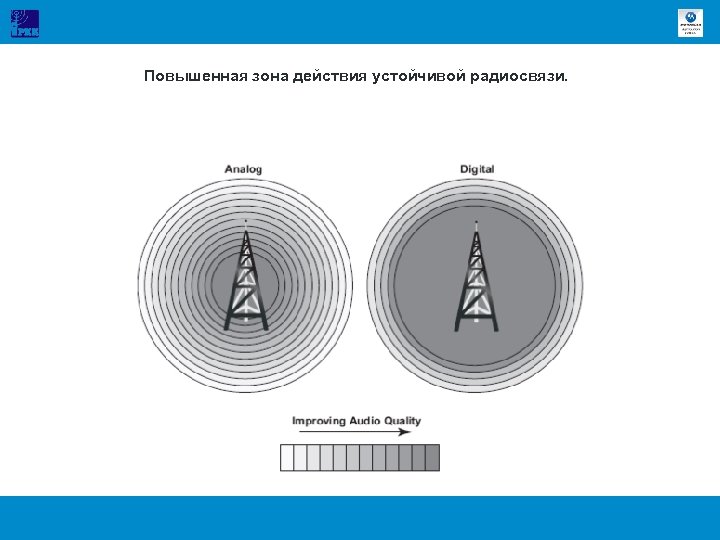

Повышенная зона действия устойчивой радиосвязи.

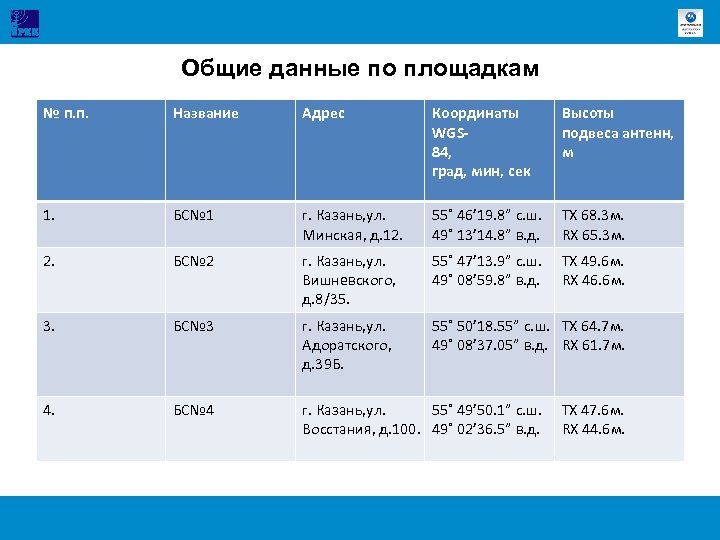

Общие данные по площадкам № п. п. Название Адрес Координаты WGS 84, град, мин, сек Высоты подвеса антенн, м 1. БС№ 1 г. Казань, ул. Минская, д. 12. 55˚ 46’ 19. 8” с. ш. 49˚ 13’ 14. 8” в. д. TX 68. 3 м. RX 65. 3 м. 2. БС№ 2 г. Казань, ул. Вишневского, д. 8/35. 55˚ 47’ 13. 9” с. ш. 49˚ 08’ 59. 8” в. д. TX 49. 6 м. RX 46. 6 м. 3. БС№ 3 г. Казань, ул. Адоратского, д. 39 Б. 55˚ 50’ 18. 55” с. ш. TX 64. 7 м. 49˚ 08’ 37. 05” в. д. RX 61. 7 м. 4. БС№ 4 г. Казань, ул. 55˚ 49’ 50. 1” с. ш. Восстания, д. 100. 49˚ 02’ 36. 5” в. д. TX 47. 6 м. RX 44. 6 м.

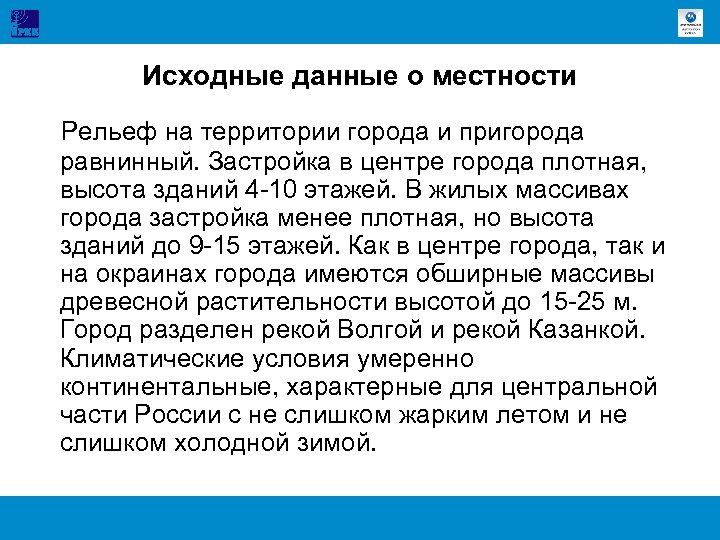

Исходные данные о местности Рельеф на территории города и пригорода равнинный. Застройка в центре города плотная, высота зданий 4 -10 этажей. В жилых массивах города застройка менее плотная, но высота зданий до 9 -15 этажей. Как в центре города, так и на окраинах города имеются обширные массивы древесной растительности высотой до 15 -25 м. Город разделен рекой Волгой и рекой Казанкой. Климатические условия умеренно континентальные, характерные для центральной части России с не слишком жарким летом и не слишком холодной зимой.

Карта местности с отметками мест размещения БС

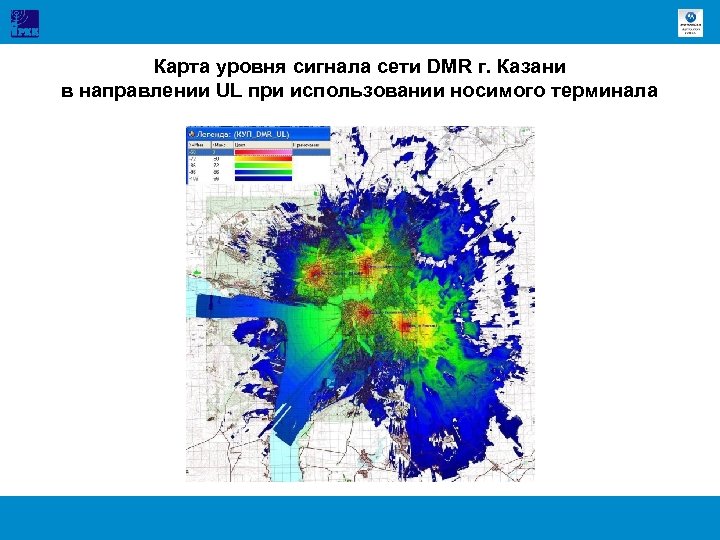

Карта уровня сигнала сети DMR г. Казани в направлении UL при использовании носимого терминала

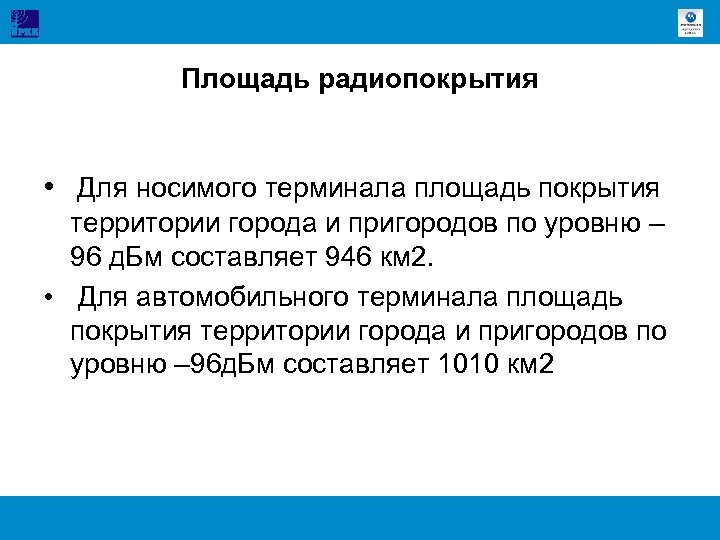

Площадь радиопокрытия • Для носимого терминала площадь покрытия территории города и пригородов по уровню – 96 д. Бм составляет 946 км 2. • Для автомобильного терминала площадь покрытия территории города и пригородов по уровню – 96 д. Бм составляет 1010 км 2

Реализованная схема радиосвязи в г. Казани

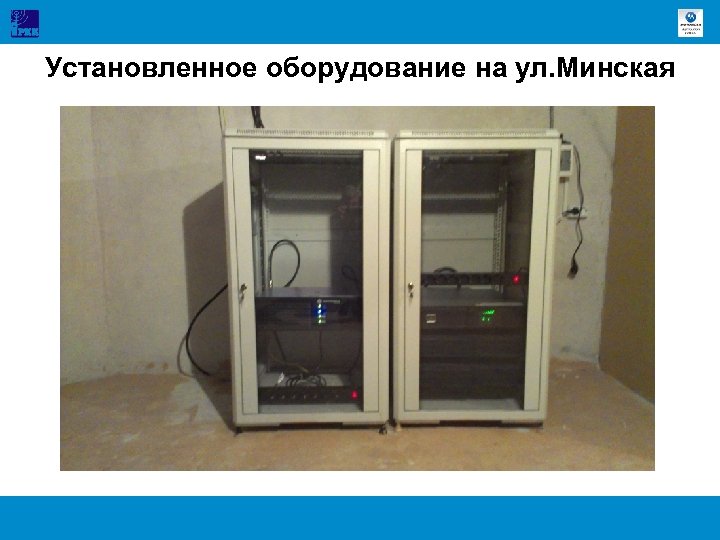

Установленное оборудование на ул. Минская

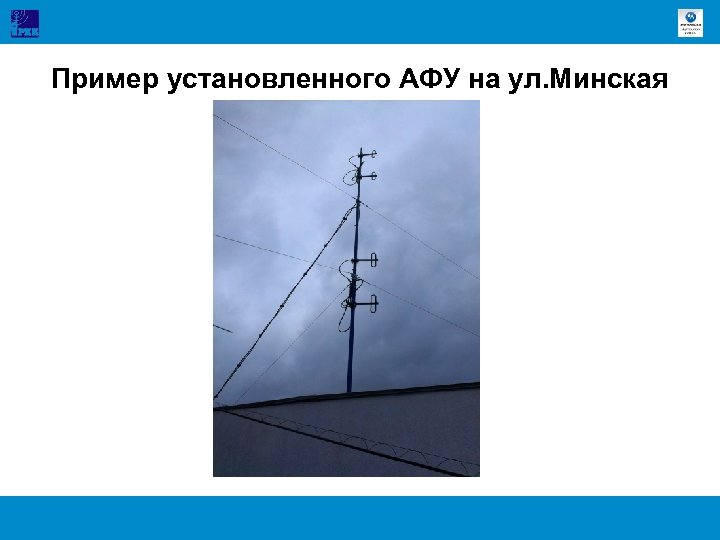

Пример установленного АФУ на ул. Минская

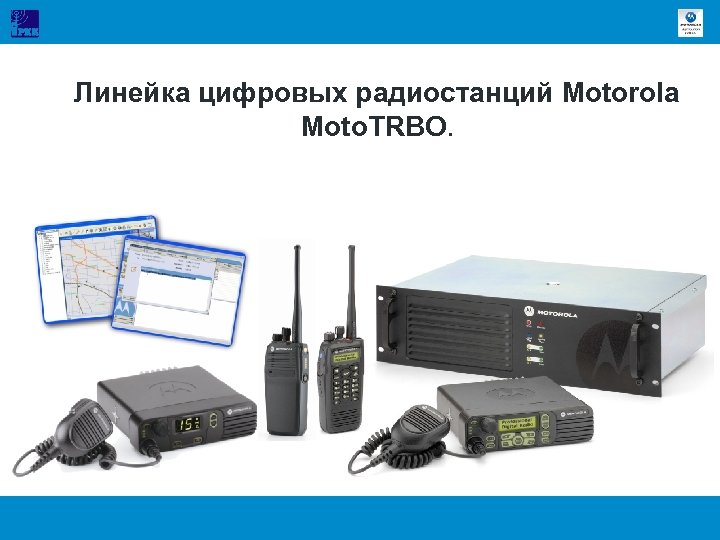

Линейка цифровых радиостанций Motorola Moto. TRBO.

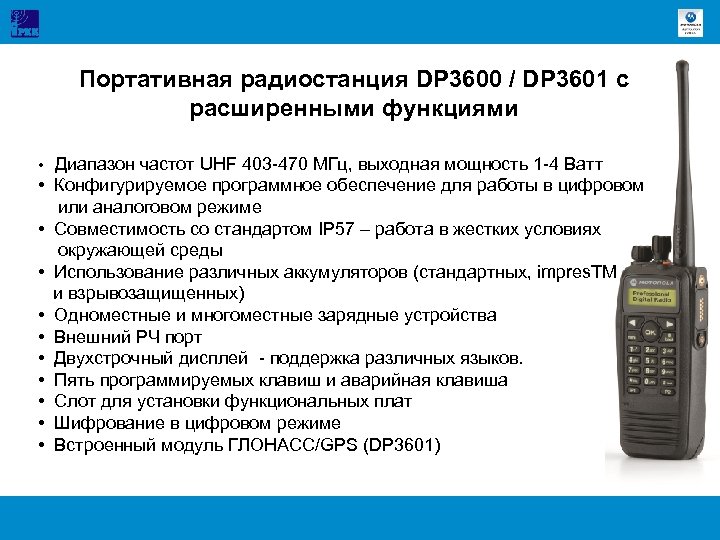

Портативная радиостанция DP 3600 / DP 3601 с расширенными функциями • • • Диапазон частот UHF 403 -470 МГц, выходная мощность 1 -4 Ватт Конфигурируемое программное обеспечение для работы в цифровом или аналоговом режиме Совместимость со стандартом IP 57 – работа в жестких условиях окружающей среды Использование различных аккумуляторов (стандартных, impres. TM и взрывозащищенных) Одноместные и многоместные зарядные устройства Внешний РЧ порт Двухстрочный дисплей - поддержка различных языков. Пять программируемых клавиш и аварийная клавиша Слот для установки функциональных плат Шифрование в цифровом режиме Встроенный модуль ГЛОНАСС/GPS (DP 3601)

Мобильная радиостанция DM 3600 / DM 3601 с расширенными функциями • • • Диапазон частот UHF 403 -470 МГц Выходная мощность 1 -45 Ватт 160 каналов Двухстрочный дисплей с 9 пиктограммами Поддержка различных языков Четыре программируемые кнопки Прочный микрофон и соединители аксессуаров Монтаж на приборной панели транспортного средства Слот для установки функциональных плат Шифрование в цифровом режиме Встроенный приемник ГЛОНАСС/GPS (DM 3601)

Ретранслятор DR 3000 • • • Диапазон частот UHF 403 -470 МГц Выходная мощность 1 -25 Ватт и 25 -40 Ватт 100% производительность на максимально допустимой мощности Монтаж в стойке, на панели и стене Возможность работы ретранслятора в аналоговом или цифровом режиме 8 светодиодных индикаторов (мощность, радиостанция отключена, цифровой режим, аналоговый режим и статус приемника/передатчика в расчете на слот) • Интерфейс для систем резервного питания

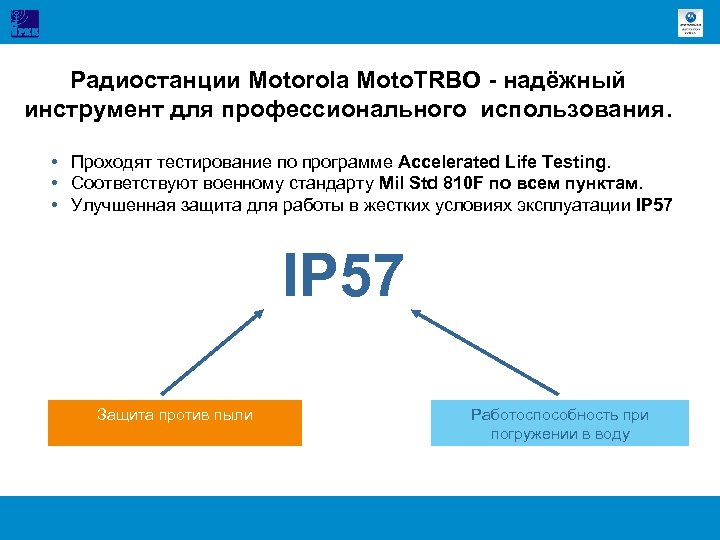

Радиостанции Motorola Moto. TRBO - надёжный инструмент для профессионального использования. • Проходят тестирование по программе Accelerated Life Testing. • Соответствуют военному стандарту Mil Std 810 F по всем пунктам. • Улучшенная защита для работы в жестких условиях эксплуатации IP 57 Защита против пыли Работоспособность при погружении в воду

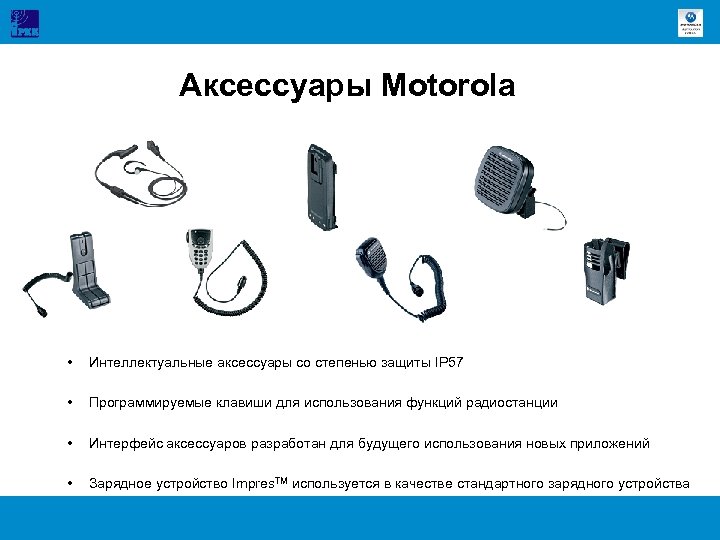

Аксессуары Motorola • Интеллектуальные аксессуары со степенью защиты IP 57 • Программируемые клавиши для использования функций радиостанции • Интерфейс аксессуаров разработан для будущего использования новых приложений • Зарядное устройство Impres. TM используется в качестве стандартного зарядного устройства

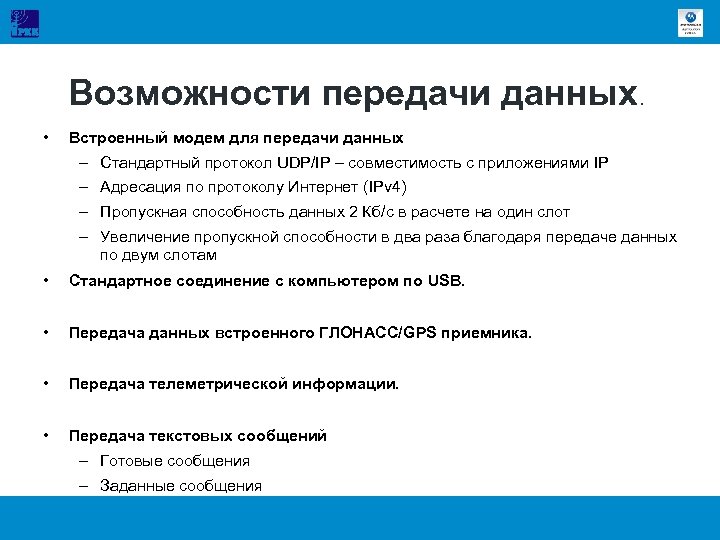

Возможности передачи данных. • Встроенный модем для передачи данных – Стандартный протокол UDP/IP – совместимость с приложениями IP – Адресация по протоколу Интернет (IPv 4) – Пропускная способность данных 2 Кб/c в расчете на один слот – Увеличение пропускной способности в два раза благодаря передаче данных по двум слотам • Стандартное соединение с компьютером по USB. • Передача данных встроенного ГЛОНАСС/GPS приемника. • Передача телеметрической информации. • Передача текстовых сообщений – Готовые сообщения – Заданные сообщения

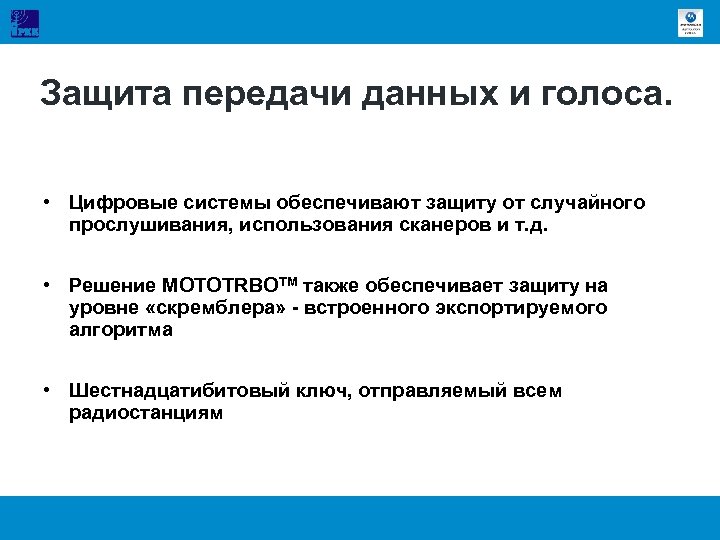

Защита передачи данных и голоса. • Цифровые системы обеспечивают защиту от случайного прослушивания, использования сканеров и т. д. • Решение MOTOTRBOTM также обеспечивает защиту на уровне «скремблера» - встроенного экспортируемого алгоритма • Шестнадцатибитовый ключ, отправляемый всем радиостанциям

Решения на базе системы цифровой подвижной радиосвязи DMR GPS Диспетчер Передача текстовых сообщений Определение местоположения Датчики и элементы управления Диспетчер телеметрия Диспетчер Локальная сеть Аксессуары Функциональные платы Приложение на базе ПК

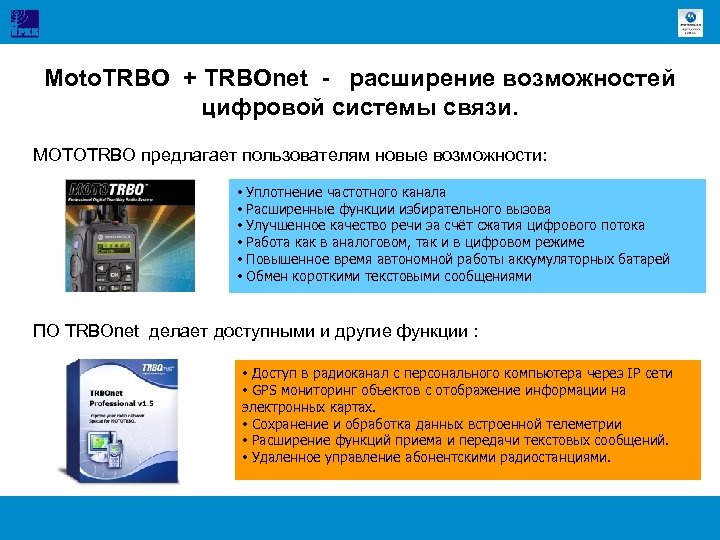

Moto. TRBO + TRBOnet - расширение возможностей цифровой системы связи. MOTOTRBO предлагает пользователям новые возможности: • • • Уплотнение частотного канала Расширенные функции избирательного вызова Улучшенное качество речи за счёт сжатия цифрового потока Работа как в аналоговом, так и в цифровом режиме Повышенное время автономной работы аккумуляторных батарей Обмен короткими текстовыми сообщениями ПО TRBOnet делает доступными и другие функции : • Доступ в радиоканал с персонального компьютера через IP сети • GPS мониторинг объектов с отображение информации на электронных картах. • Сохранение и обработка данных встроенной телеметрии • Расширение функций приема и передачи текстовых сообщений. • Удаленное управление абонентскими радиостанциями.

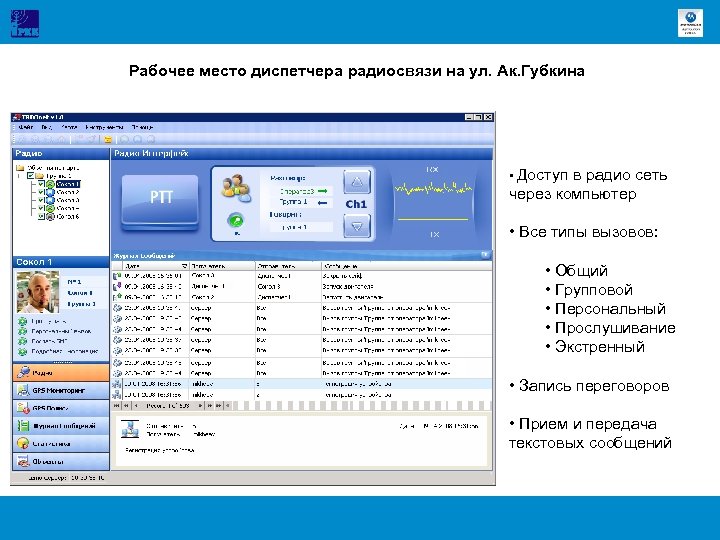

Рабочее место диспетчера радиосвязи на ул. Ак. Губкина • Доступ в радио сеть через компьютер • Все типы вызовов: • Общий • Групповой • Персональный • Прослушивание • Экстренный • Запись переговоров • Прием и передача текстовых сообщений

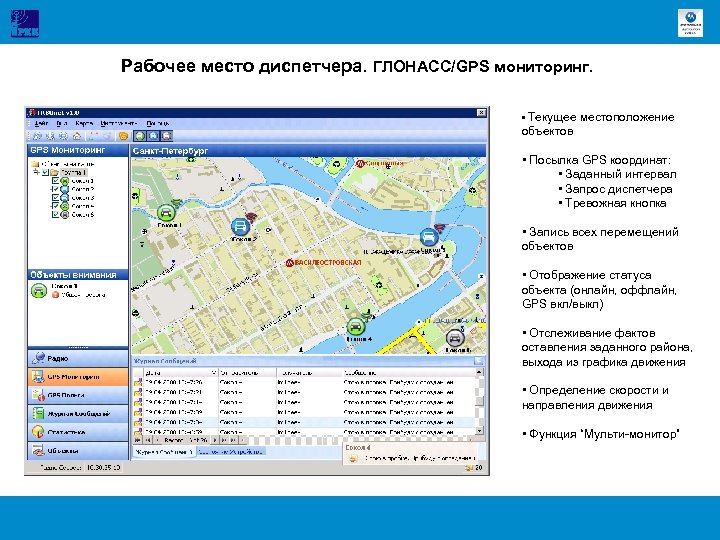

Рабочее место диспетчера. ГЛОНАСС/GPS мониторинг. • Текущее местоположение объектов • Посылка GPS координат: • Заданный интервал • Запрос диспетчера • Тревожная кнопка • Запись всех перемещений объектов • Отображение статуса объекта (онлайн, оффлайн, GPS вкл/выкл) • Отслеживание фактов оставления заданного района, выхода из графика движения • Определение скорости и направления движения • Функция “Мульти-монитор”

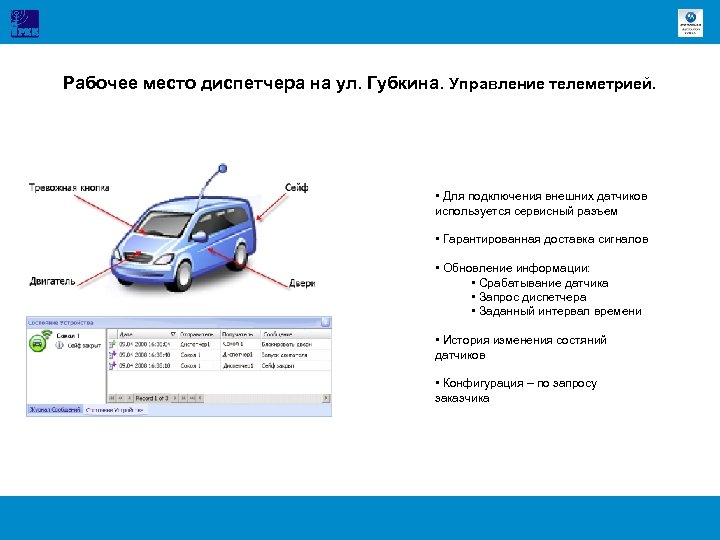

Рабочее место диспетчера на ул. Губкина. Управление телеметрией. • Для подключения внешних датчиков используется сервисный разъем • Гарантированная доставка сигналов • Обновление информации: • Срабатывание датчика • Запрос диспетчера • Заданный интервал времени • История изменения состяний датчиков • Конфигурация – по запросу заказчика

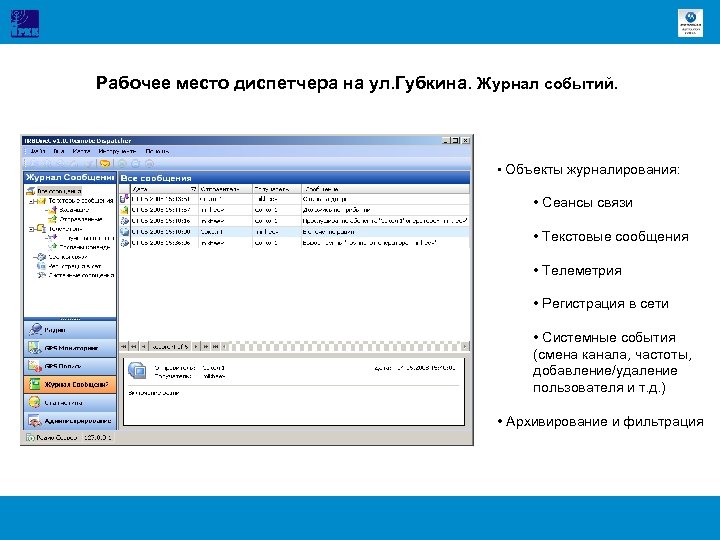

Рабочее место диспетчера на ул. Губкина. Журнал событий. • Объекты журналирования: • Сеансы связи • Текстовые сообщения • Телеметрия • Регистрация в сети • Системные события (смена канала, частоты, добавление/удаление пользователя и т. д. ) • Архивирование и фильтрация

Рабочее место диспетчера на ул. Губкина. Текстовые сообщения. • Действия • Создавать • Отвечать • Редактировать • Пересылать • Подтверждение о доставке • Сообщения групповые и индивидуальные • Архивация и фильтрация сообщений • Шаблоны сообщений • Интеграция с электронной службой
