«Создание локальной вычислительной сети на базе колледжа» Курсовой проект Выполнила студентка КАТ группы В-32 Осотова Ксения Преподаватель: Кириллова Л. А.

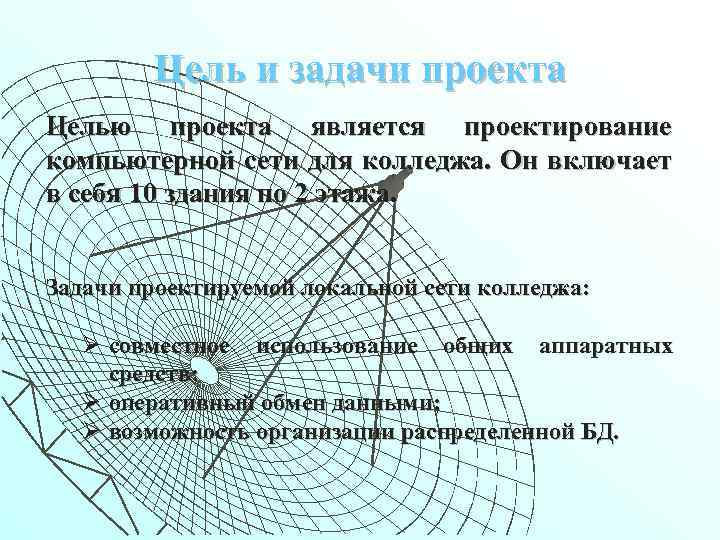

Цель и задачи проекта Целью проекта является проектирование компьютерной сети для колледжа. Он включает в себя 10 здания по 2 этажа. Задачи проектируемой локальной сети колледжа: Ø совместное использование общих аппаратных средств; Ø оперативный обмен данными; Ø возможность организации распределенной БД.
Анализ исходных данных Ø Ø Ø Ø Ø количество рабочих групп (комнат) – 4; расстояние между соседними группами 10 -100 м; минимальное число рабочих станций – 10; максимальное число рабочих станций – 30; количество зданий – 8; количество этажей в здании – 2; длина здания – 300 м; ширина здания – 300 м; расстояние между зданиями – 150 м.

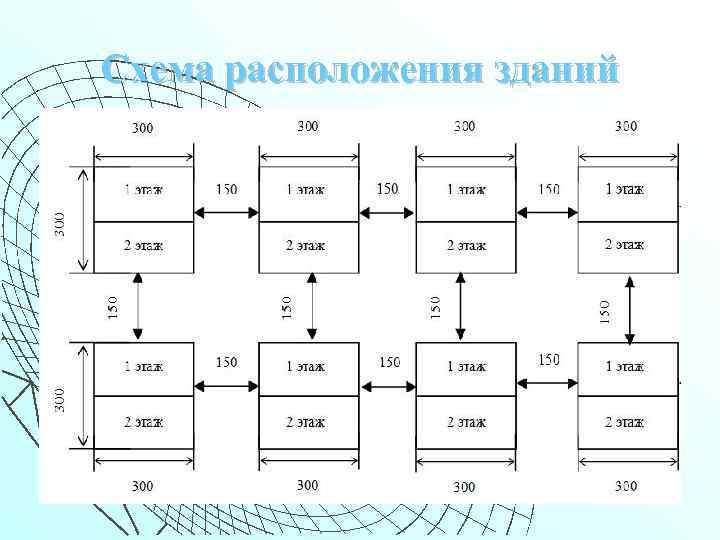

Схема расположения зданий

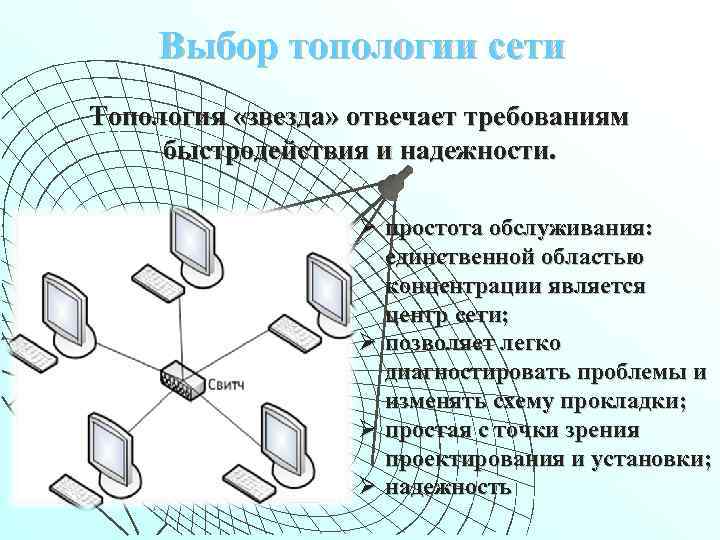

Выбор топологии сети Топология «звезда» отвечает требованиям быстродействия и надежности. Ø простота обслуживания: единственной областью концентрации является центр сети; Ø позволяет легко диагностировать проблемы и изменять схему прокладки; Ø простая с точки зрения проектирования и установки; Ø надежность

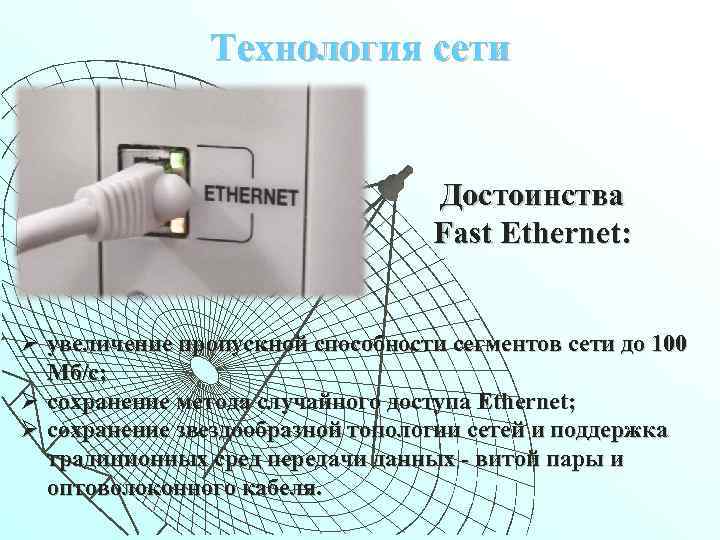

Технология сети Достоинства Fast Ethernet: Ø увеличение пропускной способности сегментов сети до 100 Мб/c; Ø сохранение метода случайного доступа Ethernet; Ø сохранение звездообразной топологии сетей и поддержка традиционных сред передачи данных - витой пары и оптоволоконного кабеля.

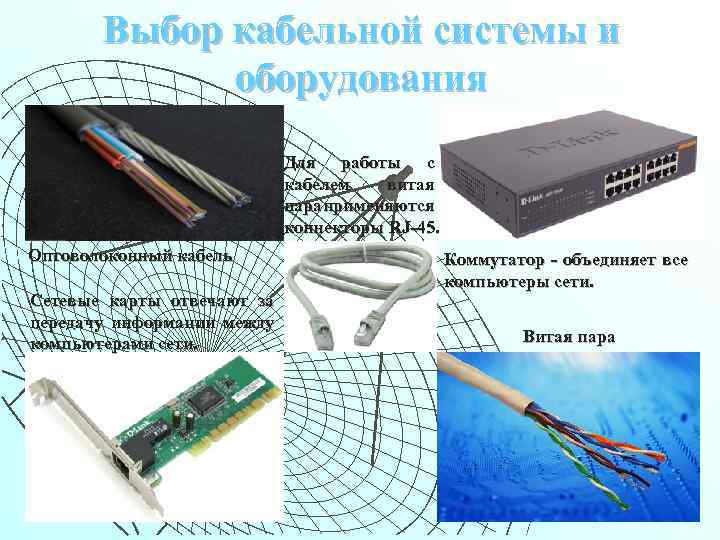

Выбор кабельной системы и оборудования Для работы с кабелем витая пара применяются коннекторы RJ-45. Оптоволоконный кабель Сетевые карты отвечают за передачу информации между компьютерами сети. Коммутатор - объединяет все компьютеры сети. Витая пара

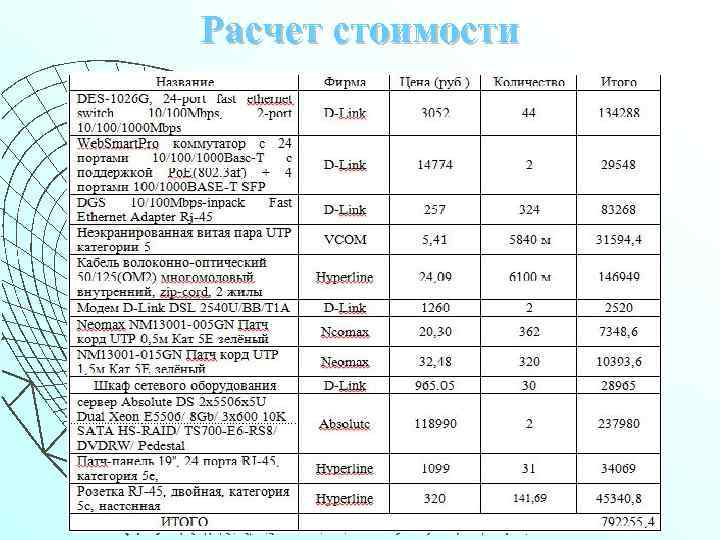

Расчет стоимости

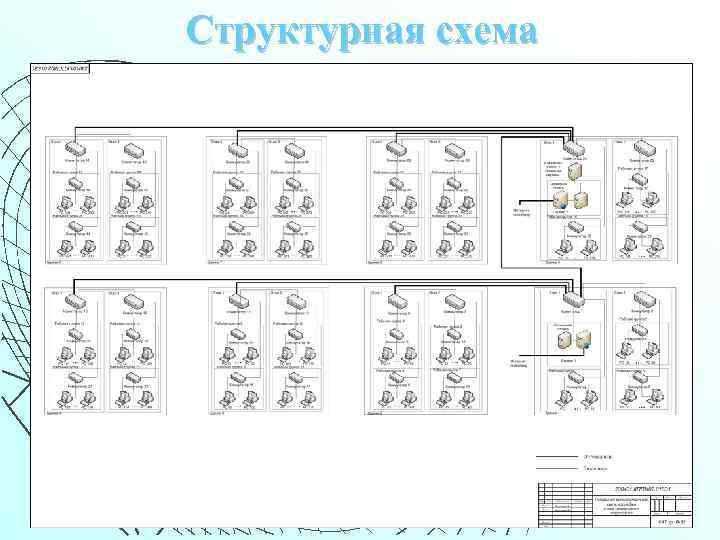

Структурная схема

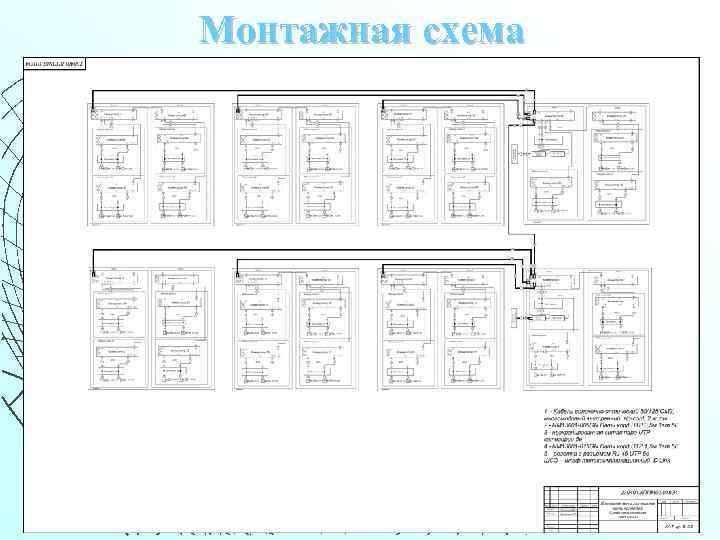

Монтажная схема
Программное обеспечение сети Для работы в локальной сети необходимо специальное сетевое программное обеспечение. В операционной системе Windows уже имеется всё необходимое для установки сети.

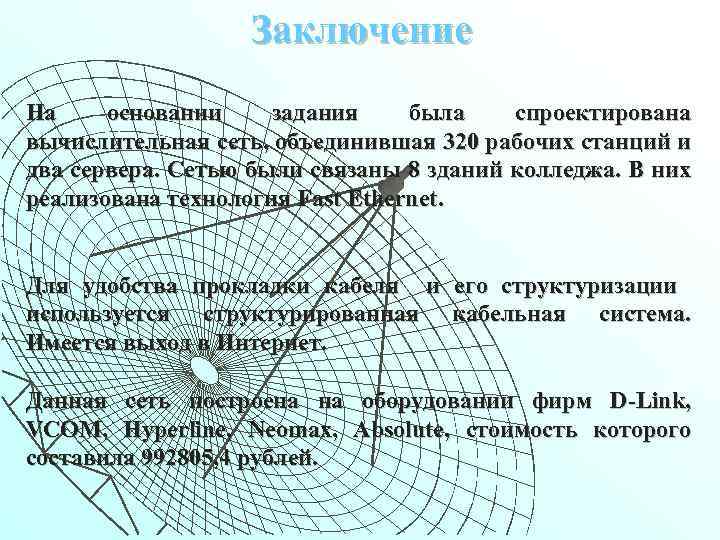

Заключение На основании задания была спроектирована вычислительная сеть, объединившая 320 рабочих станций и два сервера. Сетью были связаны 8 зданий колледжа. В них реализована технология Fast Ethernet. Для удобства прокладки кабеля и его структуризации используется структурированная кабельная система. Имеется выход в Интернет. Данная сеть построена на оборудовании фирм D-Link, VCOM, Hyperline, Neomax, Absolute, стоимость которого составила 992805, 4 рублей.
