Создание компонентов единой архитектуры электронного правительства в Чувашской Республике Дмитрий Назипов Председатель Госкомсвязьинформа Чувашии Создание компонентов единой архитектуры электронного правительства в Чувашской Республике Дмитрий Назипов Председатель Госкомсвязьинформа Чувашии

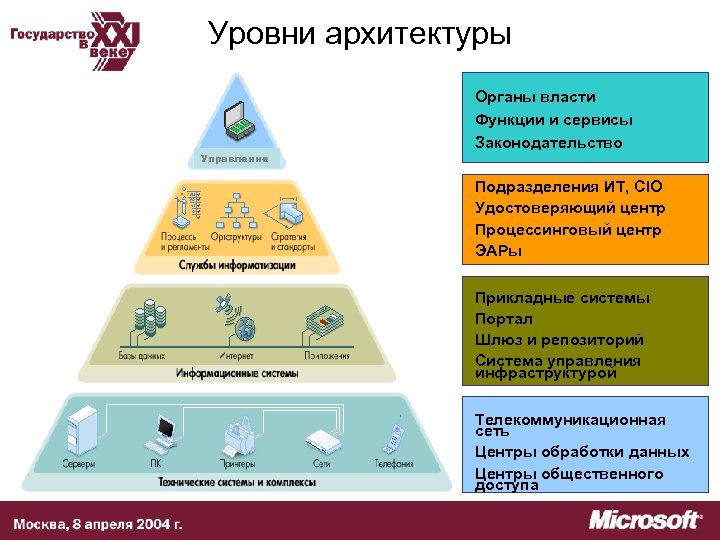

Уровни архитектуры Управление Органы власти Функции и сервисы Законодательство Подразделения ИТ, CIO Удостоверяющий центр Уровни архитектуры Управление Органы власти Функции и сервисы Законодательство Подразделения ИТ, CIO Удостоверяющий центр Процессинговый центр ЭАРы Прикладные системы Портал Шлюз и репозиторий Система управления инфраструктурой Телекоммуникационная сеть Центры обработки данных Центры общественного доступа

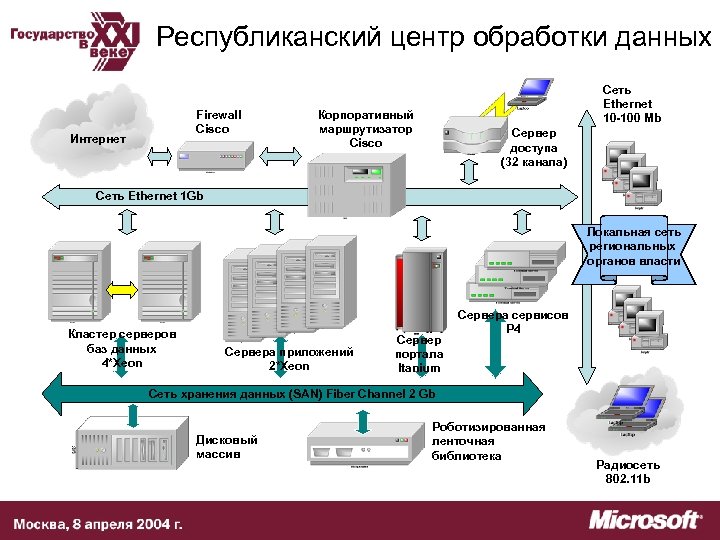

Республиканский центр обработки данных Firewall Cisco Интернет Сеть Ethernet 10 -100 Mb Корпоративный маршрутизатор Республиканский центр обработки данных Firewall Cisco Интернет Сеть Ethernet 10 -100 Mb Корпоративный маршрутизатор Cisco Сервер доступа (32 канала) Сеть Ethernet 1 Gb Локальная сеть региональных органов власти Кластер серверов баз данных 4*Xeon Сервера приложений 2*Xeon Сервер портала Itanium Сервера сервисов P 4 Сеть хранения данных (SAN) Fiber Channel 2 Gb Дисковый массив Роботизированная ленточная библиотека Радиосеть 802. 11 b

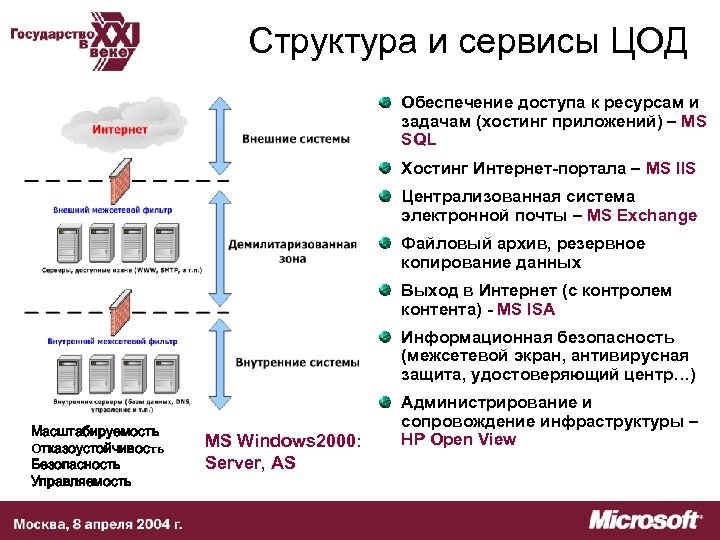

Структура и сервисы ЦОД Обеспечение доступа к ресурсам и задачам (хостинг приложений) – MS Структура и сервисы ЦОД Обеспечение доступа к ресурсам и задачам (хостинг приложений) – MS SQL Хостинг Интернет-портала – MS IIS Централизованная система электронной почты – MS Exchange Файловый архив, резервное копирование данных Выход в Интернет (с контролем контента) - MS ISA Информационная безопасность (межсетевой экран, антивирусная защита, удостоверяющий центр…) Масштабируемость Отказоустойчивоcть Безопасность Управляемость MS Windows 2000: Server, AS Администрирование и сопровождение инфраструктуры – HP Open View

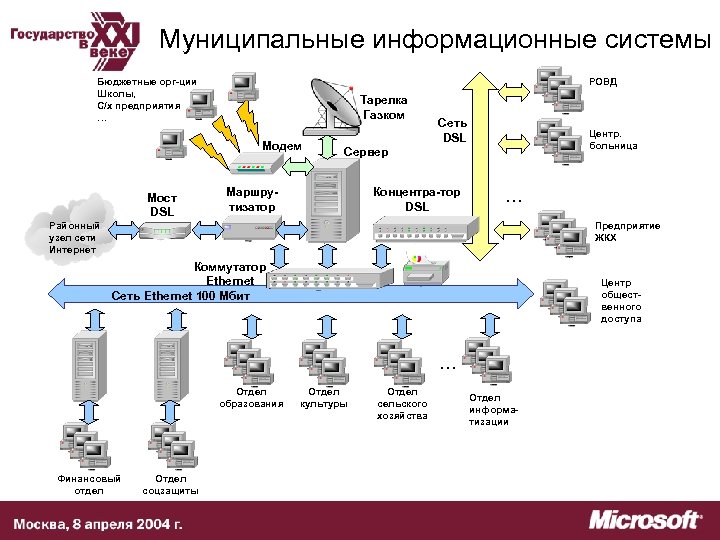

Муниципальные информационные системы Бюджетные орг-ции Школы, С/х предприятия … РОВД Тарелка Газком Модем Мост Муниципальные информационные системы Бюджетные орг-ции Школы, С/х предприятия … РОВД Тарелка Газком Модем Мост DSL Сеть DSL Центр. больница Сервер Маршрутизатор Концентра-тор DSL … Районный узел сети Интернет Предприятие ЖКХ Коммутатор Ethernet Сеть Ethernet 100 Мбит Центр общественного доступа … Отдел образования Финансовый отдел Отдел соцзащиты Отдел культуры Отдел сельского хозяйства Отдел информатизации

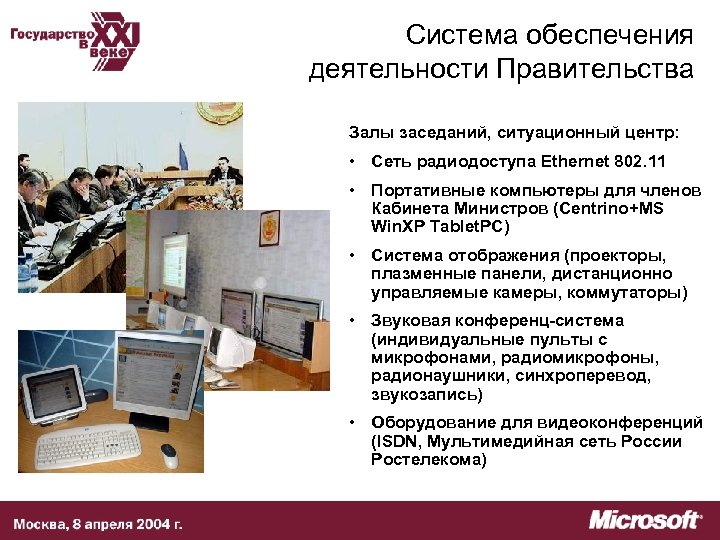

Система обеспечения деятельности Правительства Залы заседаний, ситуационный центр: • Сеть радиодоступа Ethernet 802. 11 Система обеспечения деятельности Правительства Залы заседаний, ситуационный центр: • Сеть радиодоступа Ethernet 802. 11 • Портативные компьютеры для членов Кабинета Министров (Centrino+MS Win. XP Tablet. PC) • Система отображения (проекторы, плазменные панели, дистанционно управляемые камеры, коммутаторы) • Звуковая конференц-система (индивидуальные пульты с микрофонами, радиомикрофоны, радионаушники, синхроперевод, звукозапись) • Оборудование для видеоконференций (ISDN, Мультимедийная сеть России Ростелекома)

Инфраструктура общественного доступа Центры общественного доступа § 5 -6 компьютеров § Размещение в зданиях Инфраструктура общественного доступа Центры общественного доступа § 5 -6 компьютеров § Размещение в зданиях муниципальных администраций § Оказание муниципальными органами власти услуг по принципу «одного окна» (лицензирование, регистрация прав…) § Обучение специалистов (служащих, учителей) § Доступ граждан к республиканским информационным ресурсам Информационные киоски с сенсорными экранами в зданиях органов власти Бесплатный коммутируемый доступ бюджетных организаций (школы, больницы, районные газеты и пр. )

Электронная подпись PKI: Win 2000 Crypto. API Crypto. Pro § Министерства + госкомитеты - Электронная подпись PKI: Win 2000 Crypto. API Crypto. Pro § Министерства + госкомитеты - 30 § Администрации - 29 § Рай. ФО – 30 § ЗАГСы – 29 § РОВД МВД – 29 § ЖКХ - 35 Мультикарта 0000 00/00 PELAGEYA I. GOLOVANEVA

Проекты ГИР Портал Госзакупки Прогноз ОГИР ЗАГС-ПВС-ЖКХ Центр компетенции Документооборот Архитектура и интеграция Проекты ГИР Портал Госзакупки Прогноз ОГИР ЗАГС-ПВС-ЖКХ Центр компетенции Документооборот Архитектура и интеграция

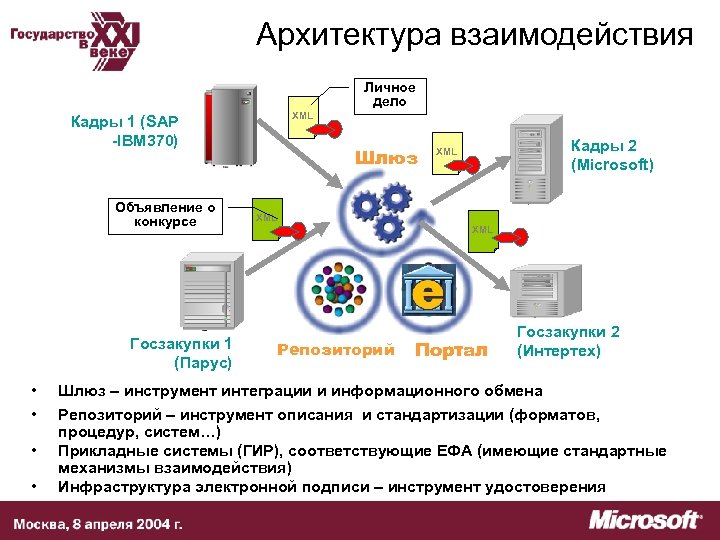

Архитектура взаимодействия Личное дело XML Кадры 1 (SAP -IBM 370) Объявление о конкурсе Госзакупки Архитектура взаимодействия Личное дело XML Кадры 1 (SAP -IBM 370) Объявление о конкурсе Госзакупки 1 (Парус) • • Шлюз Кадры 2 (Microsoft) XML XML Репозиторий Портал Госзакупки 2 (Интертех) Шлюз – инструмент интеграции и информационного обмена Репозиторий – инструмент описания и стандартизации (форматов, процедур, систем…) Прикладные системы (ГИР), соответствующие ЕФА (имеющие стандартные механизмы взаимодействия) Инфраструктура электронной подписи – инструмент удостоверения

Шлюз § Маршрутизация документов § Преобразование документов в необходимую форму § Выполнение бизнес-процедур (отложенные Шлюз § Маршрутизация документов § Преобразование документов в необходимую форму § Выполнение бизнес-процедур (отложенные транзакции) § Резервное хранение переданных документов (аппелируемость)

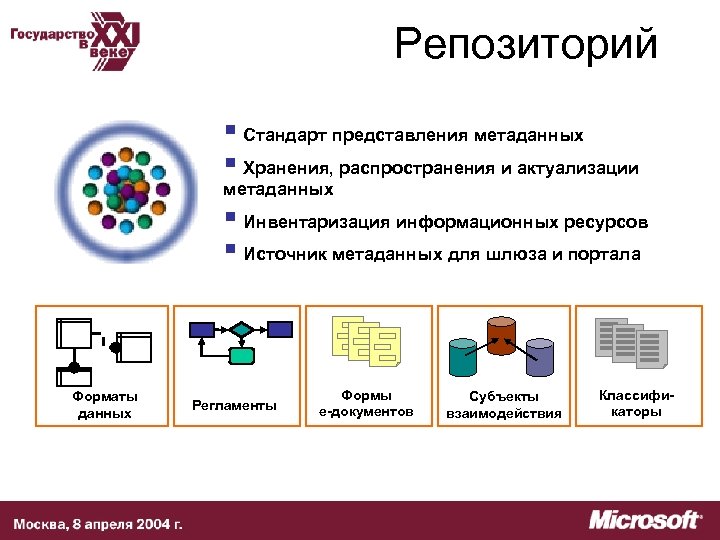

Репозиторий § Стандарт представления метаданных § Хранения, распространения и актуализации метаданных § Инвентаризация информационных Репозиторий § Стандарт представления метаданных § Хранения, распространения и актуализации метаданных § Инвентаризация информационных ресурсов § Источник метаданных для шлюза и портала Форматы данных Регламенты Формы е-документов Субъекты взаимодействия Классификаторы

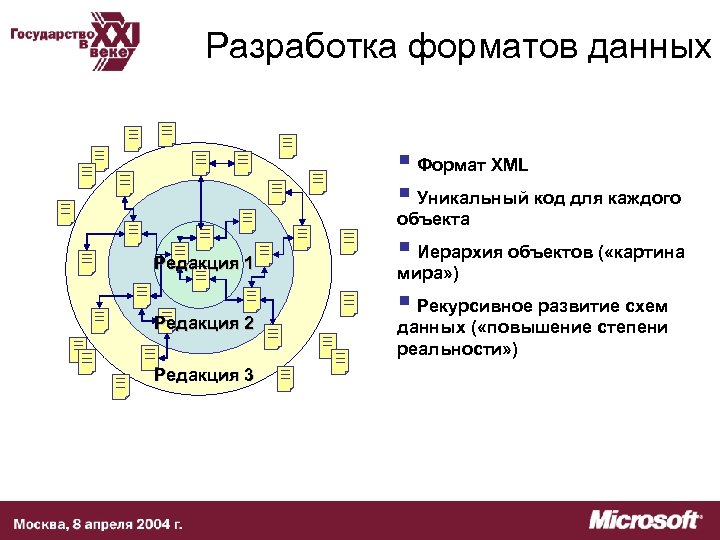

Разработка форматов данных § Формат XML § Уникальный код для каждого объекта Редакция 1 Разработка форматов данных § Формат XML § Уникальный код для каждого объекта Редакция 1 Редакция 2 Редакция 3 § Иерархия объектов ( «картина мира» ) § Рекурсивное развитие схем данных ( «повышение степени реальности» )

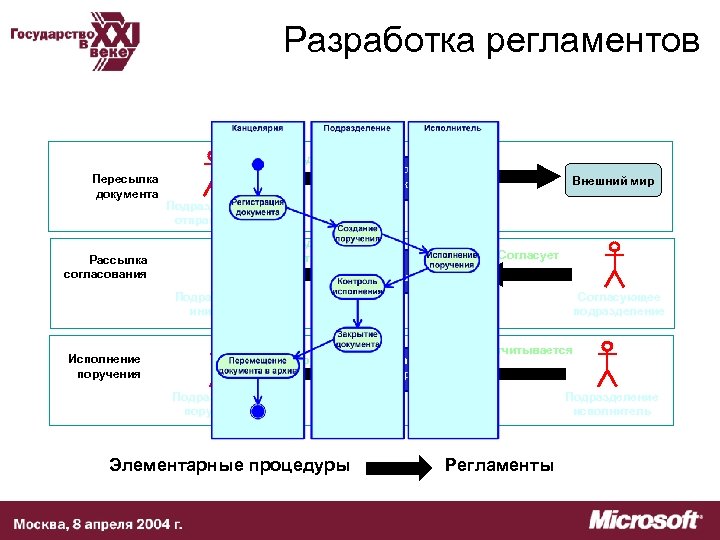

Разработка регламентов Создает Пересылка документа Исходящий документ Внешний мир Подразделение отправитель Создает, контролирует Рассылка Разработка регламентов Создает Пересылка документа Исходящий документ Внешний мир Подразделение отправитель Создает, контролирует Рассылка согласования Лист согласования Согласует Подразделение инициатор Исполнение поручения Создает, контролирует Согласующее подразделение Карточка поручения Отчитывается Подразделение поручитель Элементарные процедуры Подразделение исполнитель Регламенты

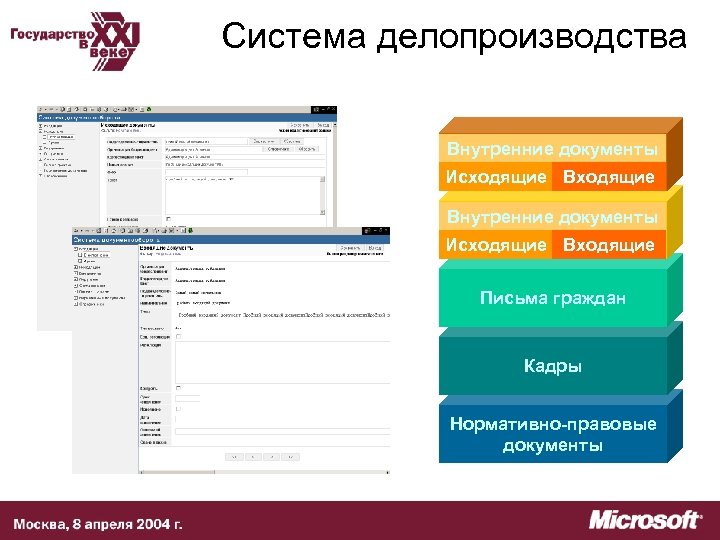

Система делопроизводства Внутренние документы Исходящие Входящие Письма граждан Кадры Нормативно-правовые документы Система делопроизводства Внутренние документы Исходящие Входящие Письма граждан Кадры Нормативно-правовые документы

Отправитель " src="https://present5.com/presentation/aca0f1ab69733ff984571baa6cab0fcf/image-17.jpg" alt="XML-формат служебного письма Отправитель " /> XML-формат служебного письма Отправитель Входящие 2003 -10 -09 T 13: 20: 00. 000 -05: 00 511 003/10 -511 вх Администрация г. Алатыря Отдел образования Получатель Сидоров Иванович Начальник управления Администрация президента ЧР Комитет ЧР по связи и информатизации Электронная почта Установка оборудования спутникового Интернет в школах Документ

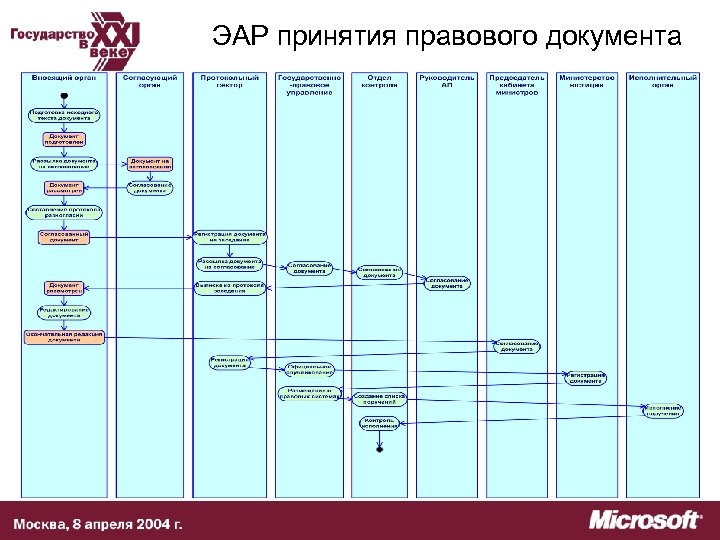

ЭАР принятия правового документа ЭАР принятия правового документа

Регистрационные параметры" src="https://present5.com/presentation/aca0f1ab69733ff984571baa6cab0fcf/image-19.jpg" alt="XML-формат правового документа Регистрационные параметры" /> XML-формат правового документа Регистрационные параметры документа Правовые документы 2003 -09 -05 T 13: 20: 00. 000 -05: 00 10 Кабинет Министров Чувашской Республики Постановление Партасова Наталия Юрьевна Председатель Кабинета Министров Чувашской Республики О государственной поддержке малого предпринимательства в сфере информационных услуг Содержание документа Действующий

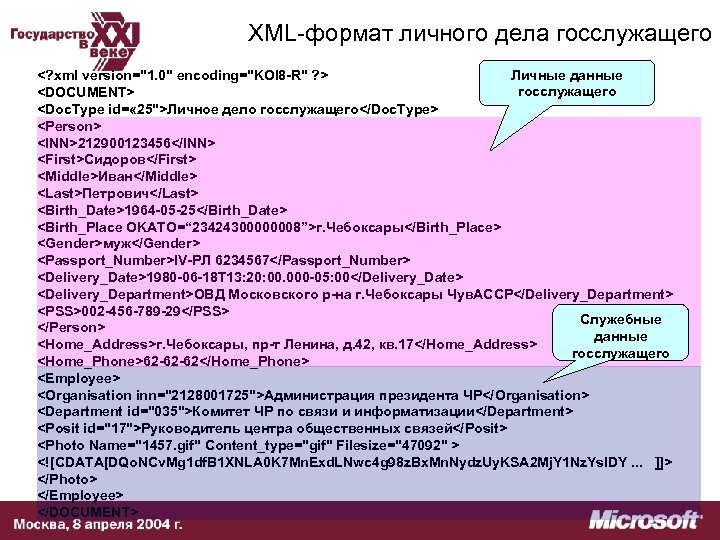

XML-формат личного дела госслужащего Личные данные <? xml version= XML-формат личного дела госслужащего Личные данные госслужащего Личное дело госслужащего 212900123456 Сидоров Иван Петрович 1964 -05 -25 г. Чебоксары муж IV-РЛ 6234567 1980 -06 -18 T 13: 20: 00. 000 -05: 00 ОВД Московского р-на г. Чебоксары Чув. АССР 002 -456 -789 -29 Служебные данные г. Чебоксары, пр-т Ленина, д. 42, кв. 17 госслужащего 62 -62 -62 Администрация президента ЧР Комитет ЧР по связи и информатизации Руководитель центра общественных связей

 «Прогноз» : моделирование развития региона Налогооблагаемая база Ставки налогов, нормативы распределения Прогноз развития «Прогноз» : моделирование развития региона Налогооблагаемая база Ставки налогов, нормативы распределения Прогноз развития по региону Товарные потоки Прогноз развития по муниципальным образованиям Финансовая помощь Налогооблагаемая база по товарам

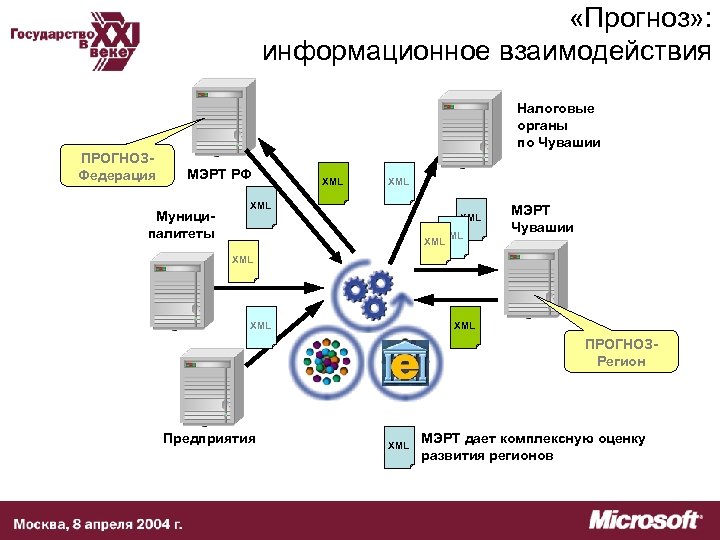

 «Прогноз» : информационное взаимодействия Налоговые органы по Чувашии ПРОГНОЗФедерация МЭРТ РФ Муниципалитеты XML «Прогноз» : информационное взаимодействия Налоговые органы по Чувашии ПРОГНОЗФедерация МЭРТ РФ Муниципалитеты XML XML XML МЭРТ Чувашии XML XML ПРОГНОЗРегион Предприятия XML МЭРТ дает комплексную оценку развития регионов

Сведения о" src="https://present5.com/presentation/aca0f1ab69733ff984571baa6cab0fcf/image-23.jpg" alt="XML-формат отчетности предприятия Сведения о" /> XML-формат отчетности предприятия Сведения о предприятии Бухгалтерский баланс предприятия 2128102846 ОАО "Чебоксарский авторемонтный завод"

г. Чебоксары, ул. Пристанционная, д. 6
Производство частей и принадлежностей автомобилей и их двигателей Открытое акционерное общество Голубятников Сергей Петрович Заголовок отчета 2003 -10 -09 T 13: 20: 00. 000 -05: 00 Бухгалтерский баланс январь-сентябрь 2003 года Тыс. руб Данные отчета Активы Внеоборотные активы Оборотные активы

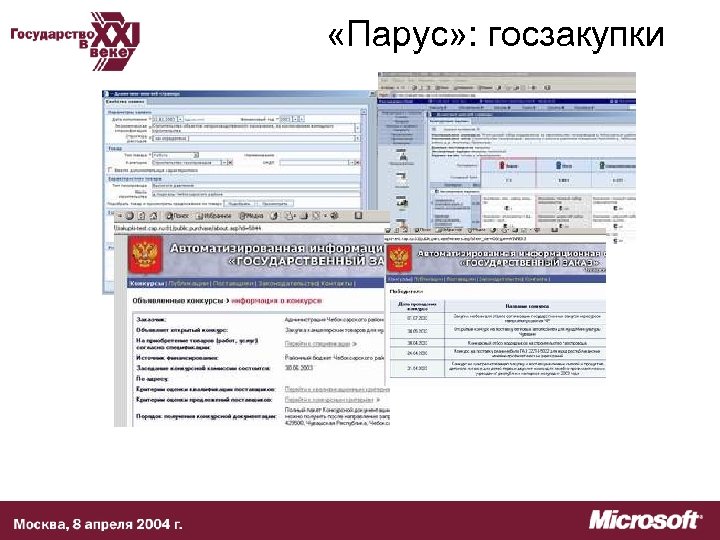

 «Парус» : госзакупки «Парус» : госзакупки

Общие" src="https://present5.com/presentation/aca0f1ab69733ff984571baa6cab0fcf/image-25.jpg" alt="XML-формат объявления о конкурсе Общие" /> XML-формат объявления о конкурсе Общие сведения о конкурсе Объявление о проведении конкурса Министерство образования Чувашской Республики Открытый конкурс на поставку компьютерной техники Заказчик Министерство образования Чувашской Республики приглашает принять участие в открытом конкурсе на поставку аппаратно-программных средств для общеобразовательных учреждений Чувашской Республики: 7 комплектов аппаратнопрограммного обеспечения для организации рабочего места учителя (системный блок Р-4, монитор 17"), 170 комплектов аппаратно-программного обеспечения для организации рабочего места ученика (системный блок Сel, монитор 17"). г. Чебоксары, ул. Урицкого, д. 43, каб. 623 15 июля 2003 года 14: 00 14 июля 2003 16: 00 (8352)62 -43 -91 Дополнительные г. Чебоксары, ул. Урицкого, д. 43, каб. 624 сведения о конкурсе Размер установленной платы за конкурсную документацию 350 рублей (с учетом НДС) по следующим банковским реквизитам: Получатель: Министерство финансов Чувашской Республики, ИНН 2128017900 (2128015854 Министерство образования Чувашской Республики) л/с 07075260786, Банк получателя: ГРКЦ НБ Чувашской Республики г. Чебоксары, Р/с 4060381050000174, БИК 049706001 Назначение платежа: код доходов 5110000 за конкурсную документацию. Конкурсная

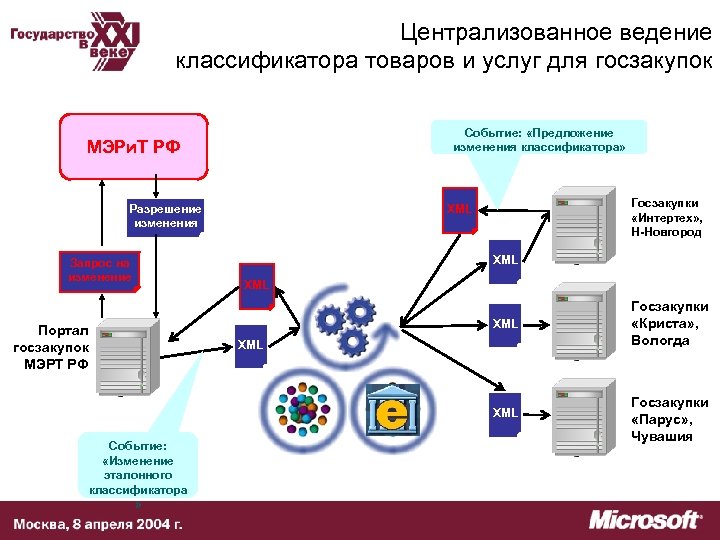

Централизованное ведение классификатора товаров и услуг для госзакупок Событие: «Предложение изменения классификатора» МЭРи. Т Централизованное ведение классификатора товаров и услуг для госзакупок Событие: «Предложение изменения классификатора» МЭРи. Т РФ Разрешение изменения Запрос на изменение Портал госзакупок МЭРТ РФ Госзакупки «Интертех» , Н-Новгород XML XML XML Событие: «Изменение эталонного классификатора » Госзакупки «Криста» , Вологда Госзакупки «Парус» , Чувашия

XML-формат обновления классификатора Сетевая плата Сетевое оборудование

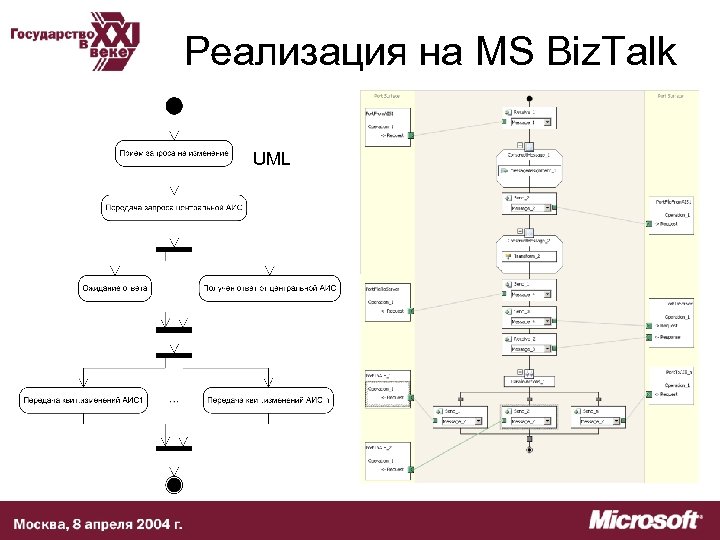

Реализация на MS Biz. Talk UML Реализация на MS Biz. Talk UML

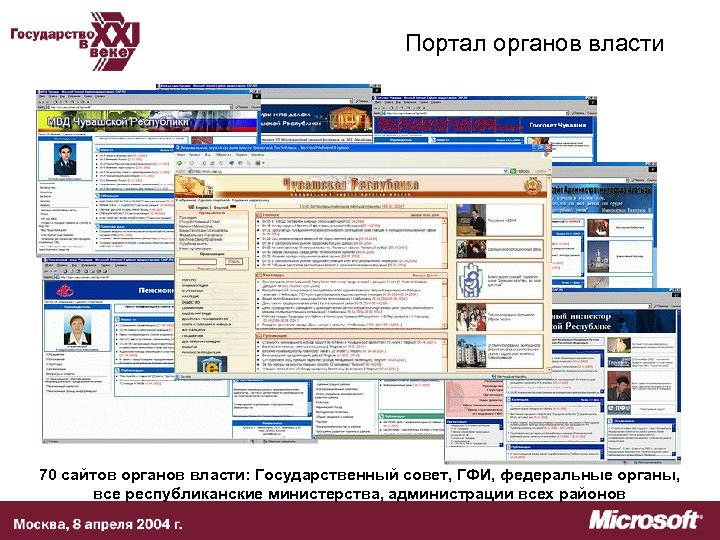

Портал органов власти 70 сайтов органов власти: Государственный совет, ГФИ, федеральные органы, все республиканские Портал органов власти 70 сайтов органов власти: Государственный совет, ГФИ, федеральные органы, все республиканские министерства, администрации всех районов

Система управления контентом Сайт Минобразования Портал Чувашской Республики Новости Сайт Чувашского гос. университета 01. Система управления контентом Сайт Минобразования Портал Чувашской Республики Новости Сайт Чувашского гос. университета 01. 02. 03 Итоги ЕГЭ [Минобр] Новости 01. 02. 03 Открытие в химии 01. 02. 03 Итоги ЕГЭ [Минобр] 02. 02. 03 Ученый совет Университета [Чув. ГУ] Персоналии Новости 02. 03 Освоены реле [ЧЭАЗ] Министр Г. Чернова [Минобр] Ректор ЧГУ П. Кураков [Чув. ГУ] 02. 03 Совещание министров Публикации Персоналии Президент Н. Федоров Министр Г. Чернова [Минобр] Ректор ЧГУ П. Кураков [Чув. ГУ] Публикации Достижения университета [Грани] Интервью министра Черновой [Советская Чувашия] 02. 03 Ученый совет Университета Персоналии Ректор П. Кураков Проректор В. Коган Достижения университета [Грани] Интервью министра Черновой [Советская Чувашия] Сайт Администрации гор. Чебоксары Сайт ОАО «Чебоксарский электроаппаратный завод» Сайт газеты «Грани» Публикации Достижения университета [Грани] Сайт горотдела образования Сайт школы № 4 Сайт школы № 16

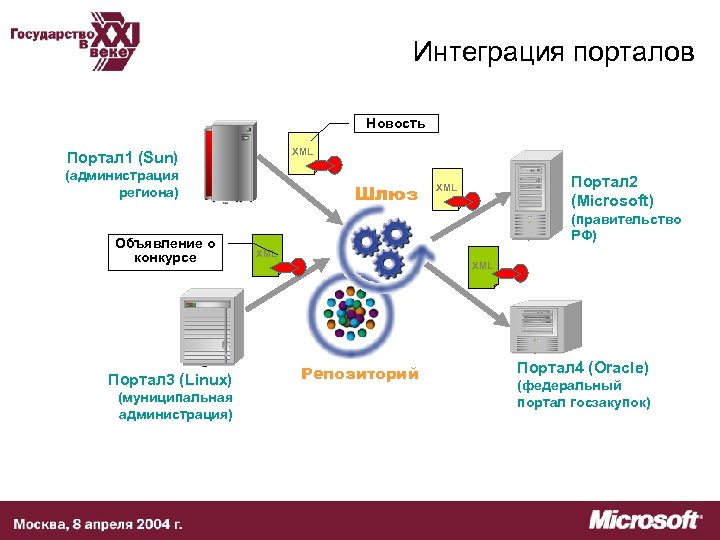

Интеграция порталов Новость XML Портал 1 (Sun) (администрация региона) Объявление о конкурсе Портал 3 Интеграция порталов Новость XML Портал 1 (Sun) (администрация региона) Объявление о конкурсе Портал 3 (Linux) (муниципальная администрация) Шлюз Портал 2 (Microsoft) XML (правительство РФ) XML Репозиторий Портал 4 (Oracle) (федеральный портал госзакупок)

XML-формат новости Новость 2003 -10 -09 T 13: 20: 00. 000 -05: 00 Администрация г. Алатыря Сидоров Иванович Пресс-секретарь Установка оборудования спутникового Интернет в школах Сегодня в трех городских школах Алатыря – радостное событие. В рамках ФЦП «Электронная Россия» школьные классы общественного доступа подключены к сети Интернет с использованием спутниковых тарелок сети «Газком» . Это позволит существенно увеличить скорость доступа и снизить стоимость доступа Привязка к классификатору Электронная Россия Образование Презентация Фотография

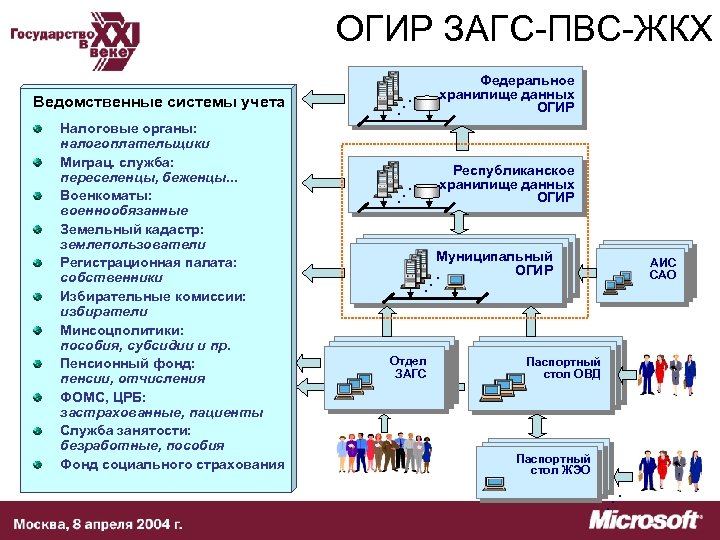

ОГИР ЗАГС-ПВС-ЖКХ Ведомственные системы учета Налоговые органы: налогоплательщики Миграц. служба: переселенцы, беженцы. . . ОГИР ЗАГС-ПВС-ЖКХ Ведомственные системы учета Налоговые органы: налогоплательщики Миграц. служба: переселенцы, беженцы. . . Военкоматы: военнообязанные Земельный кадастр: землепользователи Регистрационная палата: собственники Избирательные комиссии: избиратели Минсоцполитики: пособия, субсидии и пр. Пенсионный фонд: пенсии, отчисления ФОМС, ЦРБ: застрахованные, пациенты Служба занятости: безработные, пособия Фонд социального страхования . . . Федеральное хранилище данных ОГИР . Республиканское хранилище данных ОГИР . . Отдел ЗАГС Муниципальный ОГИР. АИС САО Паспортный стол ОВД Паспортный стол ЖЭО . . .

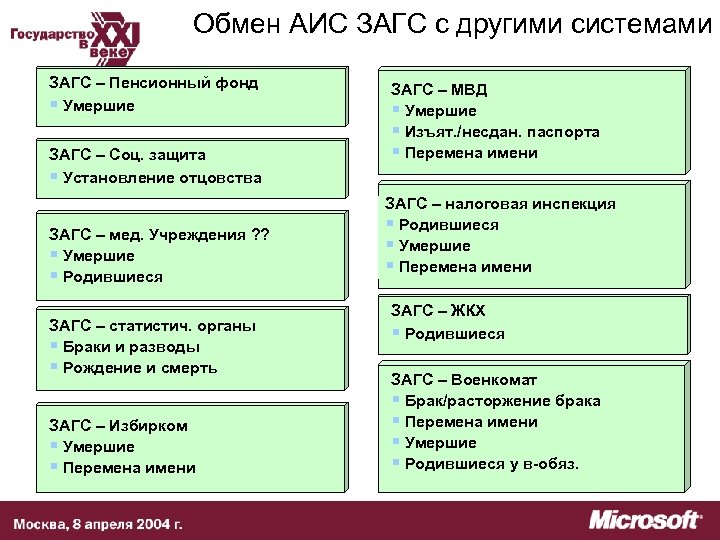

Обмен АИС ЗАГС с другими системами ЗАГС – Пенсионный фонд § Умершие ЗАГС – Обмен АИС ЗАГС с другими системами ЗАГС – Пенсионный фонд § Умершие ЗАГС – Соц. защита § Установление отцовства ЗАГС – мед. Учреждения ? ? § Умершие § Родившиеся ЗАГС – статистич. органы § Браки и разводы § Рождение и смерть ЗАГС – Избирком § Умершие § Перемена имени ЗАГС – МВД § Умершие § Изъят. /несдан. паспорта § Перемена имени ЗАГС – налоговая инспекция § Родившиеся § Умершие § Перемена имени ЗАГС – ЖКХ § Родившиеся ЗАГС – Военкомат § Брак/расторжение брака § Перемена имени § Умершие § Родившиеся у в-обяз.

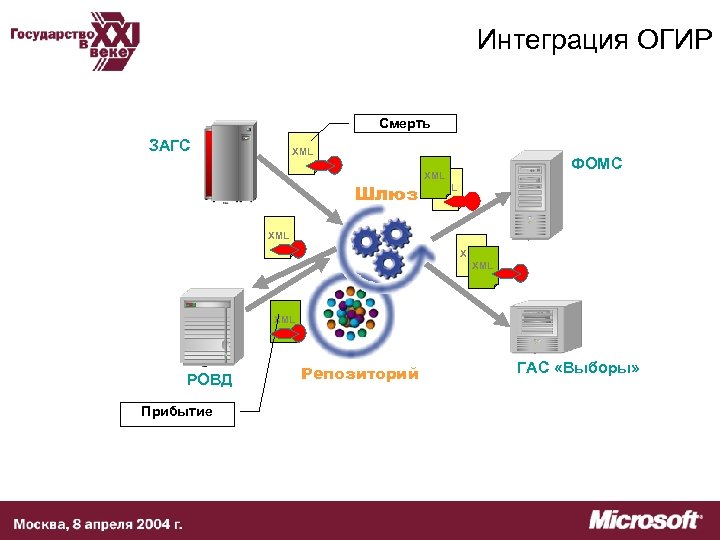

Интеграция ОГИР Смерть ЗАГС XML Шлюз ФОМС XML XML XML РОВД Прибытие Репозиторий ГАС Интеграция ОГИР Смерть ЗАГС XML Шлюз ФОМС XML XML XML РОВД Прибытие Репозиторий ГАС «Выборы»

" src="https://present5.com/presentation/aca0f1ab69733ff984571baa6cab0fcf/image-36.jpg" alt="XML-формат актовой записи о рождении " /> XML-формат актовой записи о рождении Новорожденный Актовая запись - Рождение Сидоров Иван Петрович 2003 -05 -25 г. Чебоксары муж 2003 -05 -27 Отдел ЗАГС Московского р-на г. Чебоксары Чувашской Республики Родители Сидоров Петр ФедоровичIV-РЛ 6234567 г. Чебоксары, пр-т Ленина, д. 42, кв. 17

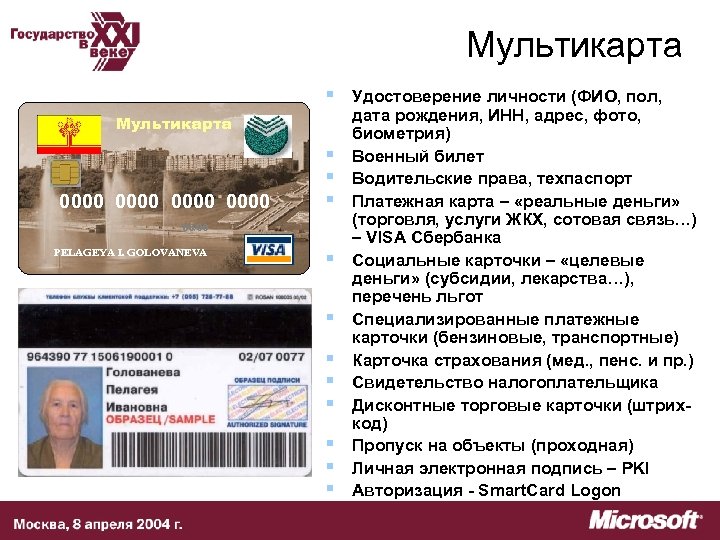

Мультикарта § Удостоверение личности (ФИО, пол, Мультикарта 0000 § § § 00/00 PELAGEYA I. Мультикарта § Удостоверение личности (ФИО, пол, Мультикарта 0000 § § § 00/00 PELAGEYA I. GOLOVANEVA § § § § дата рождения, ИНН, адрес, фото, биометрия) Военный билет Водительские права, техпаспорт Платежная карта – «реальные деньги» (торговля, услуги ЖКХ, сотовая связь…) – VISA Сбербанка Социальные карточки – «целевые деньги» (субсидии, лекарства…), перечень льгот Специализированные платежные карточки (бензиновые, транспортные) Карточка страхования (мед. , пенс. и пр. ) Свидетельство налогоплательщика Дисконтные торговые карточки (штрихкод) Пропуск на объекты (проходная) Личная электронная подпись – PKI Авторизация - Smart. Card Logon

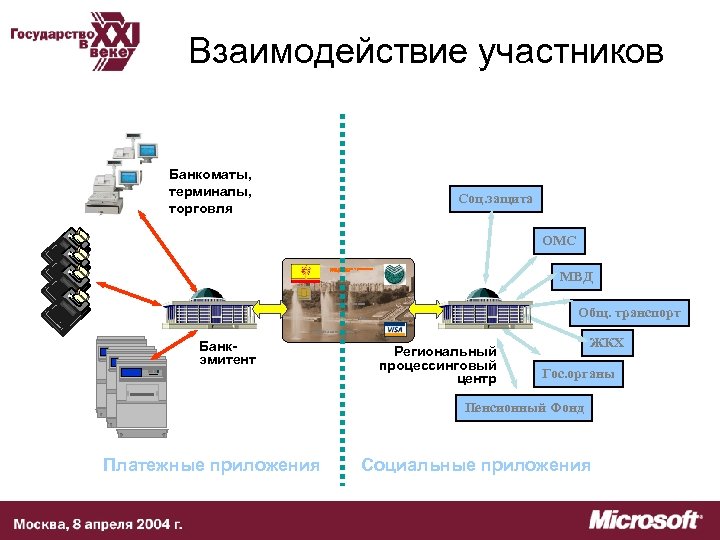

Взаимодействие участников Банкоматы, терминалы, торговля Соц. защита ОМС Карта жителя Чувашской Республики МВД 0000 Взаимодействие участников Банкоматы, терминалы, торговля Соц. защита ОМС Карта жителя Чувашской Республики МВД 0000 Общ. транспорт 00/00 PELAGEYA I. GOLOVANEVA Банкэмитент Региональный процессинговый центр ЖКХ Гос. органы Пенсионный Фонд Платежные приложения Социальные приложения

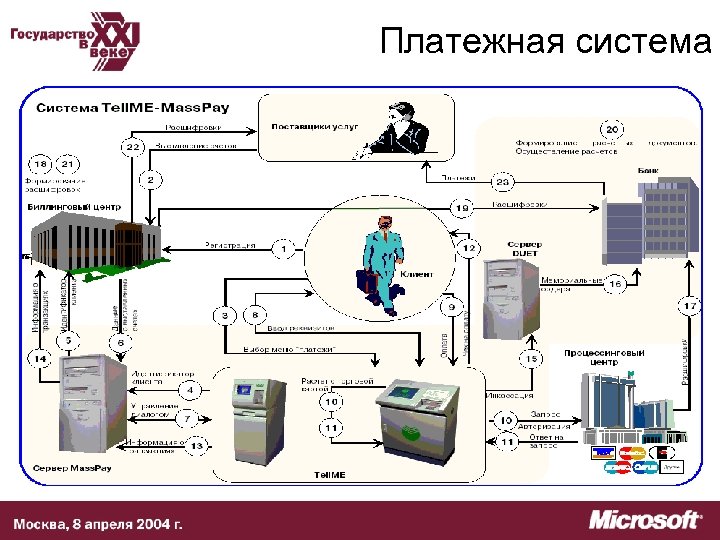

Платежная система Платежная система

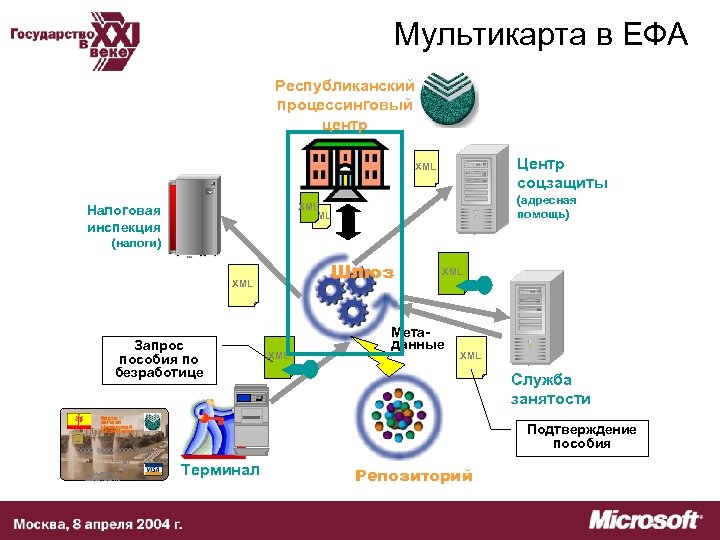

Мультикарта в ЕФА Республиканский процессинговый центр Центр соцзащиты XML (адресная помощь) XML Налоговая инспекция Мультикарта в ЕФА Республиканский процессинговый центр Центр соцзащиты XML (адресная помощь) XML Налоговая инспекция (налоги) Шлюз XML Запрос пособия по безработице XML Метаданные XML Служба занятости Карта жителя Чувашской Республики Подтверждение пособия 0000 PELAGEYA I. GOLOVANEVA 00/ 00 Терминал Репозиторий

Центр компетенции по е-правительству § Разработка архитектуры § Разработка XML-форматов обмена § Разработка и Центр компетенции по е-правительству § Разработка архитектуры § Разработка XML-форматов обмена § Разработка и наполнение прототипа репозитория § Обучение и сопровождение программных системы § Обмен опытом с другими регионами

Используемые продукты и технологии Microsoft • Windows 2000 + Windows. XP, MSOffice – рабочие Используемые продукты и технологии Microsoft • Windows 2000 + Windows. XP, MSOffice – рабочие станции • Windows 2000, SQL 2000 • Exchange • ISA Server • Biz. Talk • MS CMS + MS Commerce. Server + MS SPPS

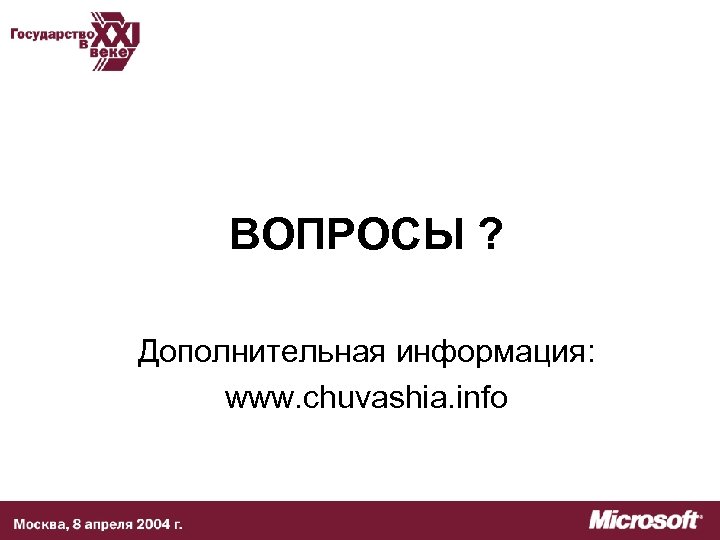

ВОПРОСЫ ? Дополнительная информация: www. chuvashia. info ВОПРОСЫ ? Дополнительная информация: www. chuvashia. info
