Создание ЦОД - ответы на основные вопросы CIO/CEO/инвестора - или немного о том, как Создание ЦОД - ответы на основные вопросы CIO/CEO/инвестора - или немного о том, как стать для своего Заказчика Trusted Advisor’ом Алексей Солодовников, директор по развитию бизнеса

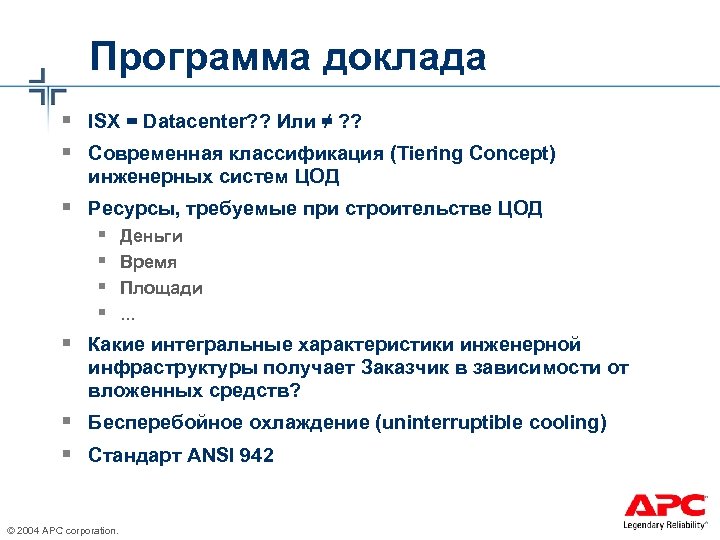

Программа доклада § ISX = Datacenter? ? Или ≠ ? ? § Современная классификация Программа доклада § ISX = Datacenter? ? Или ≠ ? ? § Современная классификация (Tiering Concept) инженерных систем ЦОД § Ресурсы, требуемые при строительстве ЦОД § § Деньги Время Площади. . . § Какие интегральные характеристики инженерной инфраструктуры получает Заказчик в зависимости от вложенных средств? § Бесперебойное охлаждение (uninterruptible cooling) § Стандарт ANSI 942 © 2004 APC corporation.

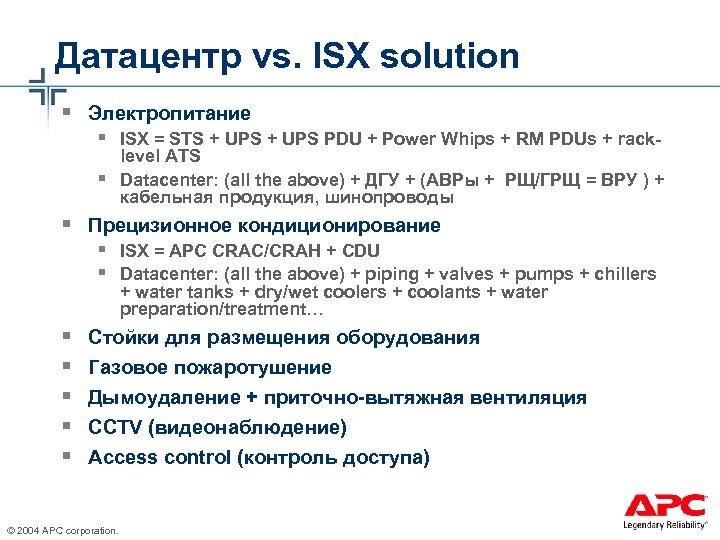

Датацентр vs. ISX solution § Электропитание § ISX = STS + UPS PDU + Датацентр vs. ISX solution § Электропитание § ISX = STS + UPS PDU + Power Whips + RM PDUs + rack§ level ATS Datacenter: (all the above) + ДГУ + (АВРы + РЩ/ГРЩ = ВРУ ) + кабельная продукция, шинопроводы § Прецизионное кондиционирование § ISX = APC CRAC/CRAH + CDU § Datacenter: (all the above) + piping + valves + pumps + chillers + water tanks + dry/wet coolers + coolants + water preparation/treatment… § § § Стойки для размещения оборудования Газовое пожаротушение Дымоудаление + приточно-вытяжная вентиляция CCTV (видеонаблюдение) Access control (контроль доступа) © 2004 APC corporation.

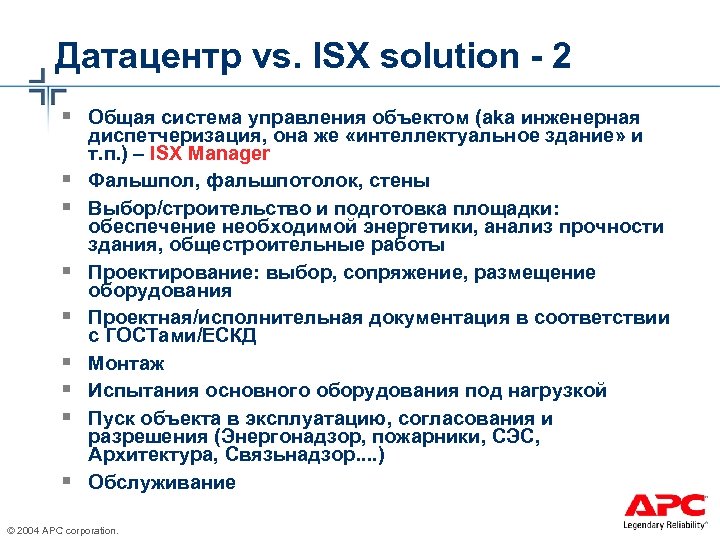

Датацентр vs. ISX solution - 2 § Общая система управления объектом (aka инженерная § Датацентр vs. ISX solution - 2 § Общая система управления объектом (aka инженерная § § § § диспетчеризация, она же «интеллектуальное здание» и т. п. ) – ISX Manager Фальшпол, фальшпотолок, стены Выбор/строительство и подготовка площадки: обеспечение необходимой энергетики, анализ прочности здания, общестроительные работы Проектирование: выбор, сопряжение, размещение оборудования Проектная/исполнительная документация в соответствии с ГОСТами/ЕСКД Монтаж Испытания основного оборудования под нагрузкой Пуск объекта в эксплуатацию, согласования и разрешения (Энергонадзор, пожарники, СЭС, Архитектура, Связьнадзор. . ) Обслуживание © 2004 APC corporation.

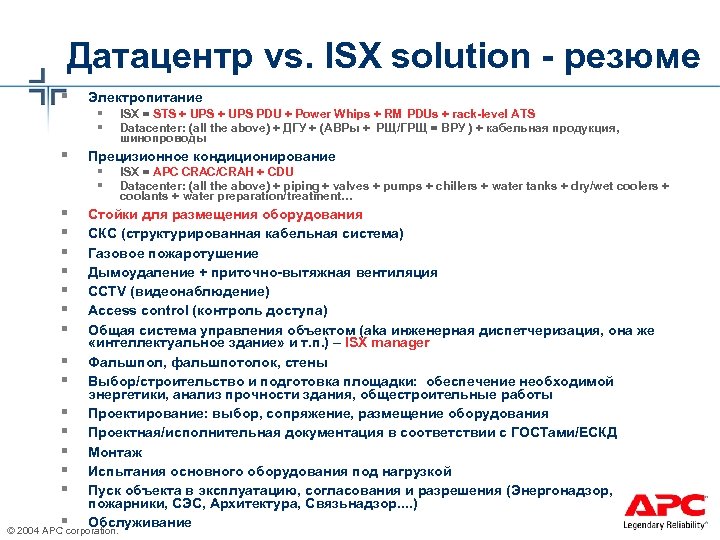

Датацентр vs. ISX solution - резюме § § § § § Электропитание § § Датацентр vs. ISX solution - резюме § § § § § Электропитание § § ISX = STS + UPS PDU + Power Whips + RM PDUs + rack-level ATS Datacenter: (all the above) + ДГУ + (АВРы + РЩ/ГРЩ = ВРУ ) + кабельная продукция, шинопроводы Прецизионное кондиционирование § § ISX = APC CRAC/CRAH + CDU Datacenter: (all the above) + piping + valves + pumps + chillers + water tanks + dry/wet coolers + coolants + water preparation/treatment… Стойки для размещения оборудования СКС (структурированная кабельная система) Газовое пожаротушение Дымоудаление + приточно-вытяжная вентиляция CCTV (видеонаблюдение) Access control (контроль доступа) Общая система управления объектом (aka инженерная диспетчеризация, она же «интеллектуальное здание» и т. п. ) – ISX manager § Фальшпол, фальшпотолок, стены § Выбор/строительство и подготовка площадки: обеспечение необходимой энергетики, анализ прочности здания, общестроительные работы § Проектирование: выбор, сопряжение, размещение оборудования § Проектная/исполнительная документация в соответствии с ГОСТами/ЕСКД § Монтаж § Испытания основного оборудования под нагрузкой § Пуск объекта в эксплуатацию, согласования и разрешения (Энергонадзор, пожарники, СЭС, Архитектура, Связьнадзор. . ) § Обслуживание © 2004 APC corporation.

Выводы § ISX ≠ ЦОД ! § ISX solution end-user price ≠ средствам, которые Выводы § ISX ≠ ЦОД ! § ISX solution end-user price ≠ средствам, которые должен потратить Заказчик на создание ЦОДа § Если мы хотим быть в глазах Заказчика Trusted Advisor’ом, мы должны быть способны хотя понимать (не обязательно = уметь решать!!) весь комплекс инженерных систем, задач и мероприятий при создании ЦОД © 2004 APC corporation.

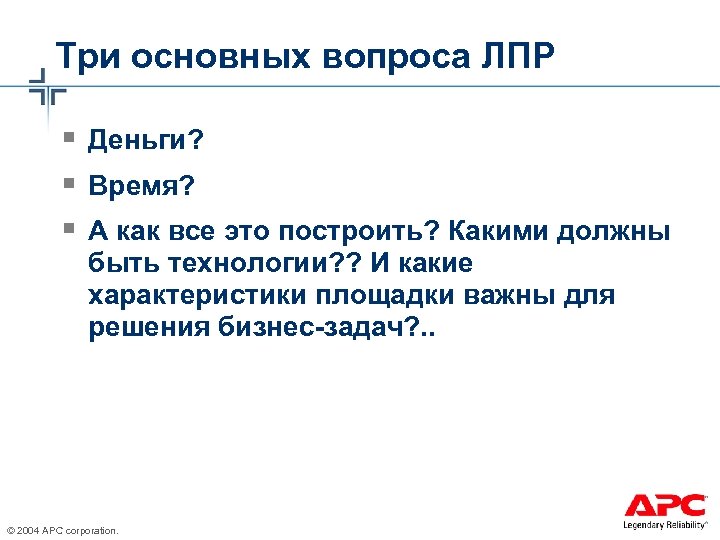

Три основных вопроса ЛПР § Деньги? § Время? § А как все это построить? Три основных вопроса ЛПР § Деньги? § Время? § А как все это построить? Какими должны быть технологии? ? И какие характеристики площадки важны для решения бизнес-задач? . . © 2004 APC corporation.

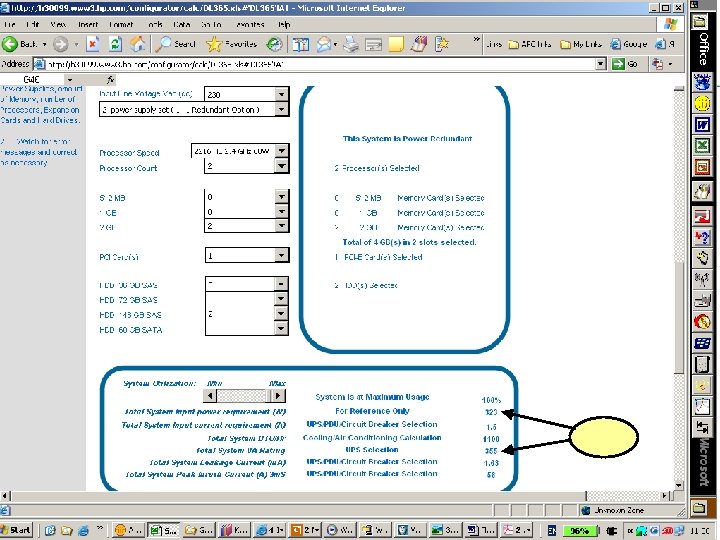

Реальная история из жизни. . . © 2004 APC corporation. Реальная история из жизни. . . © 2004 APC corporation.

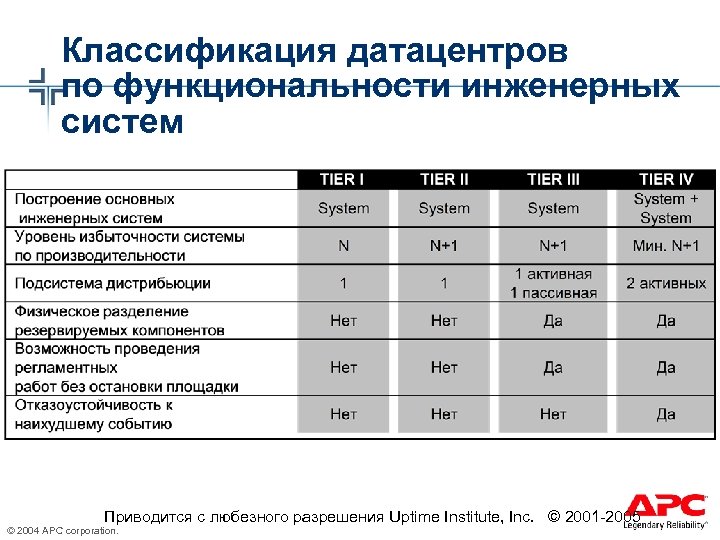

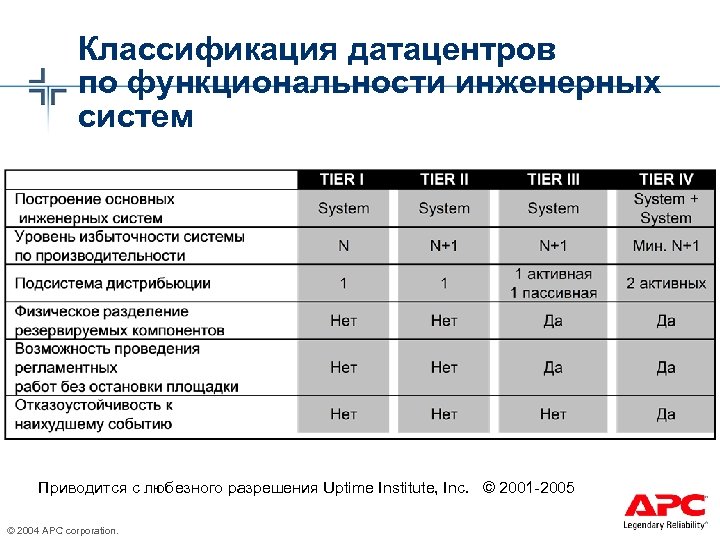

Классификация датацентров по функциональности инженерных систем Приводится с любезного разрешения Uptime Institute, Inc. © Классификация датацентров по функциональности инженерных систем Приводится с любезного разрешения Uptime Institute, Inc. © 2001 -2005 © 2004 APC corporation.

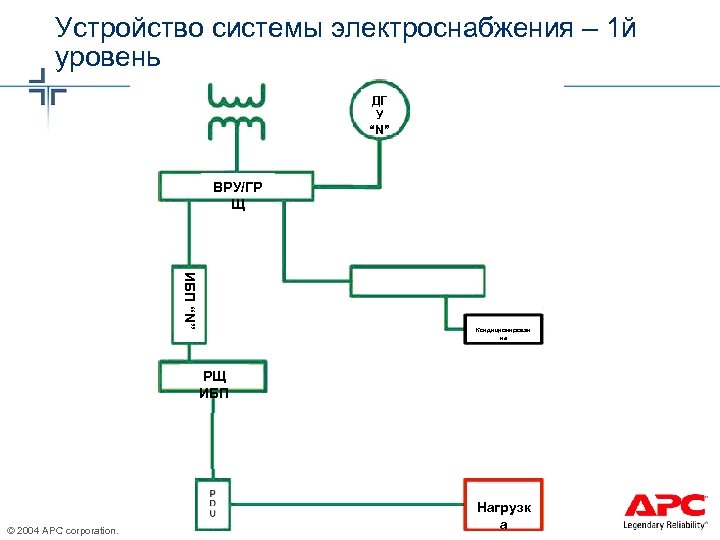

Устройство системы электроснабжения – 1 й уровень ДГ У “N” ВРУ/ГР Щ ИБП “N” Устройство системы электроснабжения – 1 й уровень ДГ У “N” ВРУ/ГР Щ ИБП “N” Кондиционирован ие РЩ ИБП © 2004 APC corporation. Нагрузк а

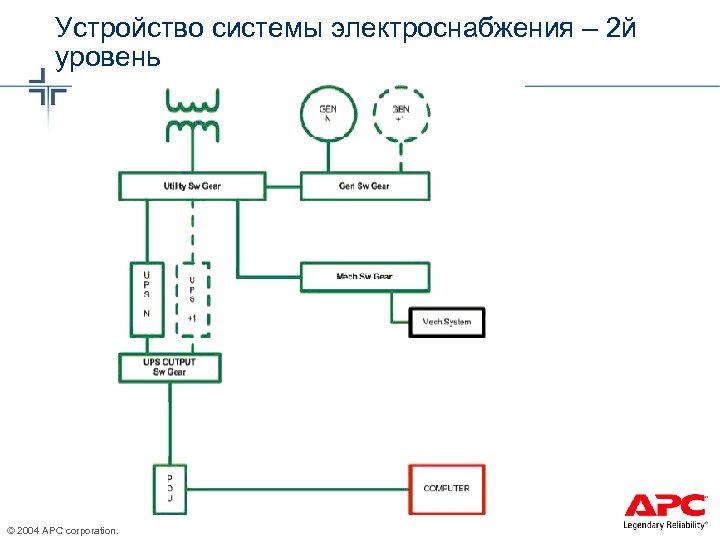

Устройство системы электроснабжения – 2 й уровень © 2004 APC corporation. Устройство системы электроснабжения – 2 й уровень © 2004 APC corporation.

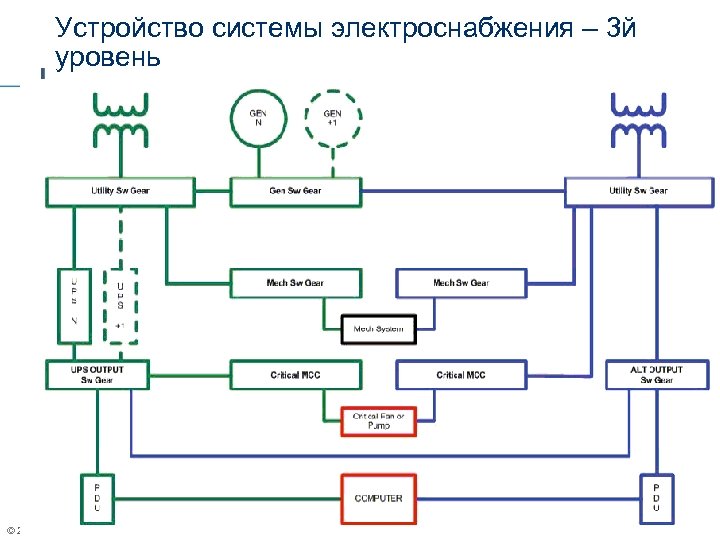

Устройство системы электроснабжения – 3 й уровень © 2004 APC corporation. Устройство системы электроснабжения – 3 й уровень © 2004 APC corporation.

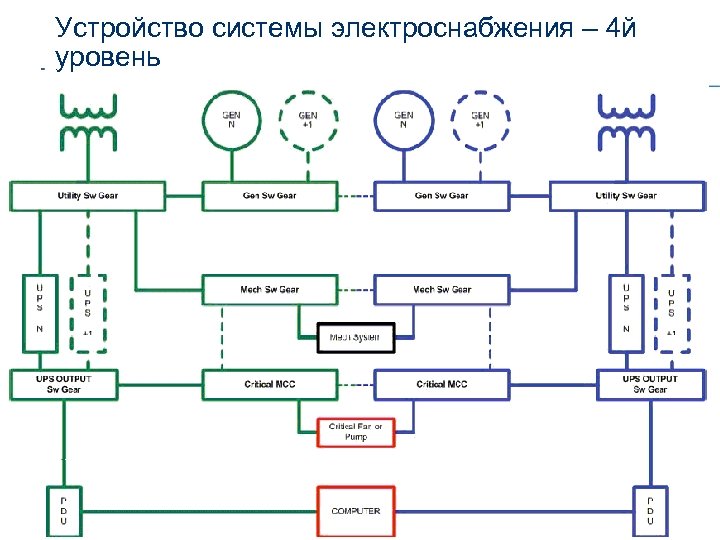

Устройство системы электроснабжения – 4 й уровень © 2004 APC corporation. Устройство системы электроснабжения – 4 й уровень © 2004 APC corporation.

Время, деньги, а также прочие основные характеристики, или © 2004 APC corporation. Время, деньги, а также прочие основные характеристики, или © 2004 APC corporation.

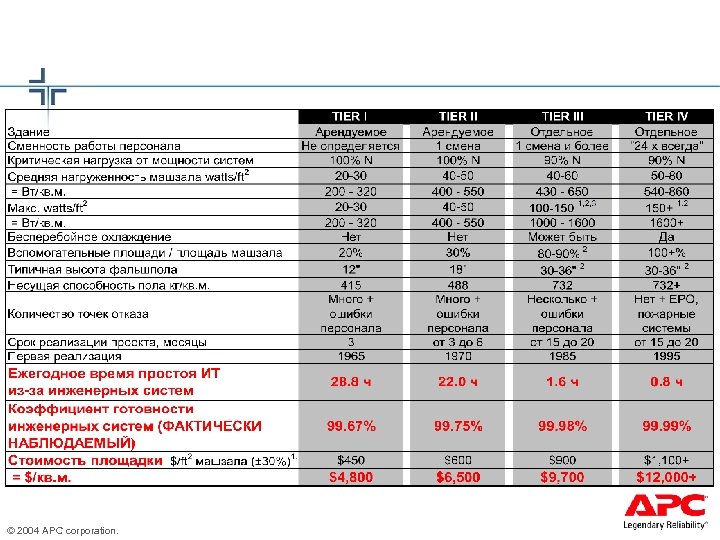

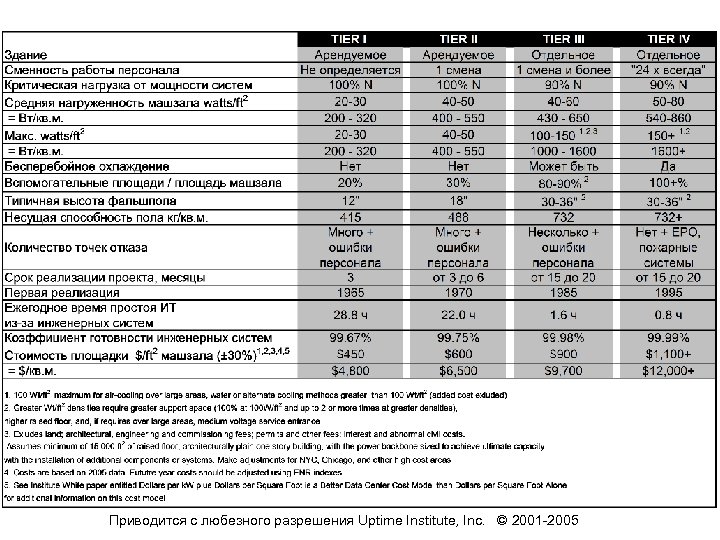

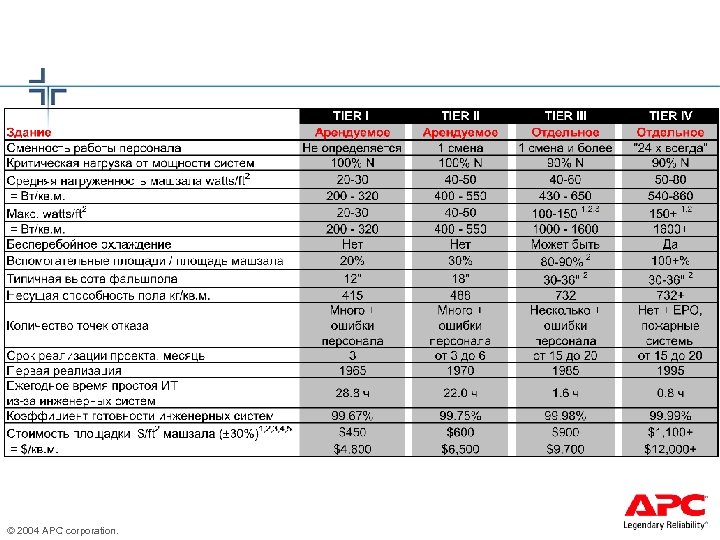

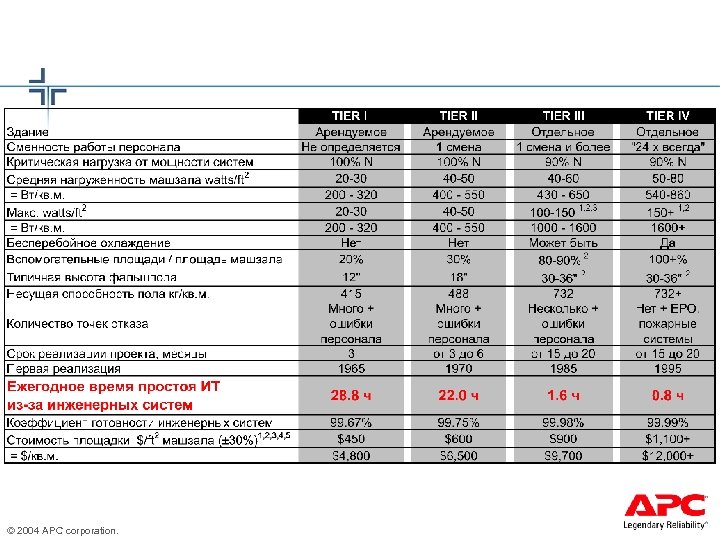

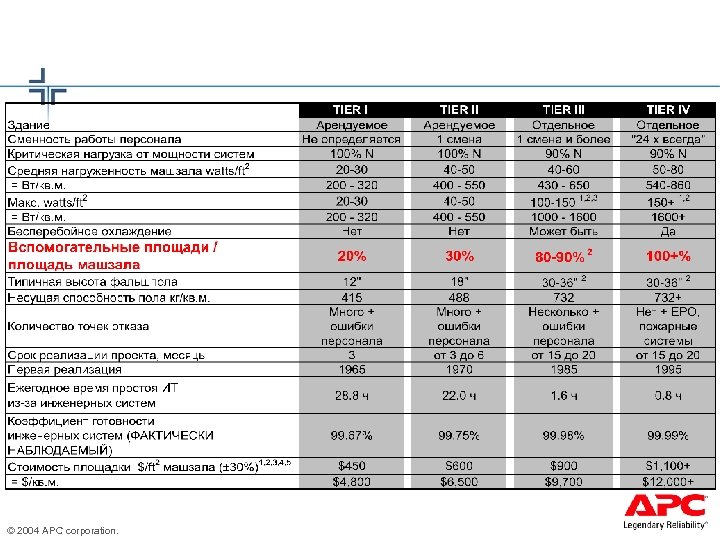

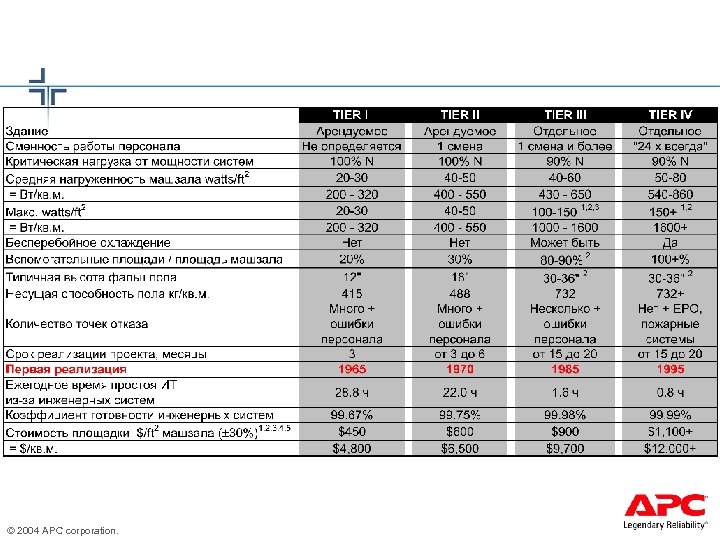

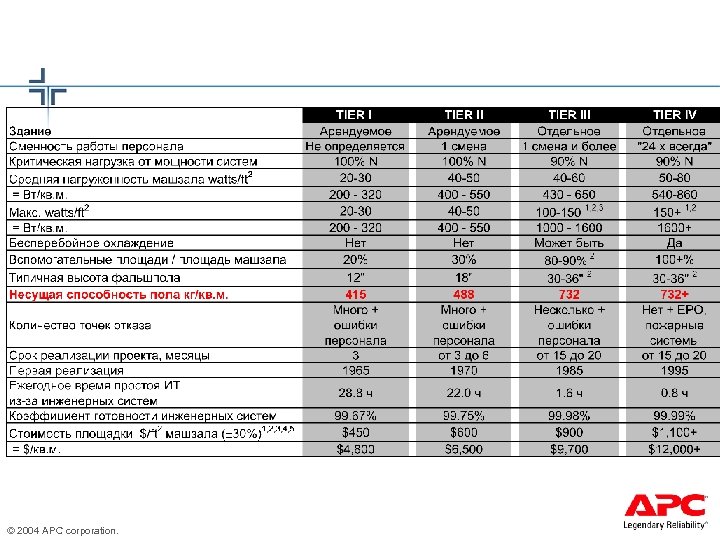

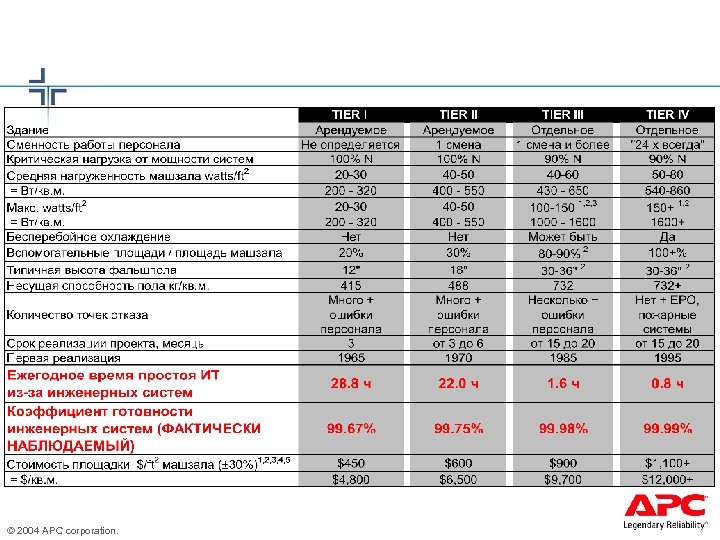

Табличка Для Инвестора: Приводится с любезного разрешения Uptime Institute, Inc. © 2001 -2005 © Табличка Для Инвестора: Приводится с любезного разрешения Uptime Institute, Inc. © 2001 -2005 © 2004 APC corporation.

Приводится с любезного разрешения Uptime Institute, Inc. © 2001 -2005 Приводится с любезного разрешения Uptime Institute, Inc. © 2001 -2005

© 2004 APC corporation. © 2004 APC corporation.

© 2004 APC corporation. © 2004 APC corporation.

© 2004 APC corporation. © 2004 APC corporation.

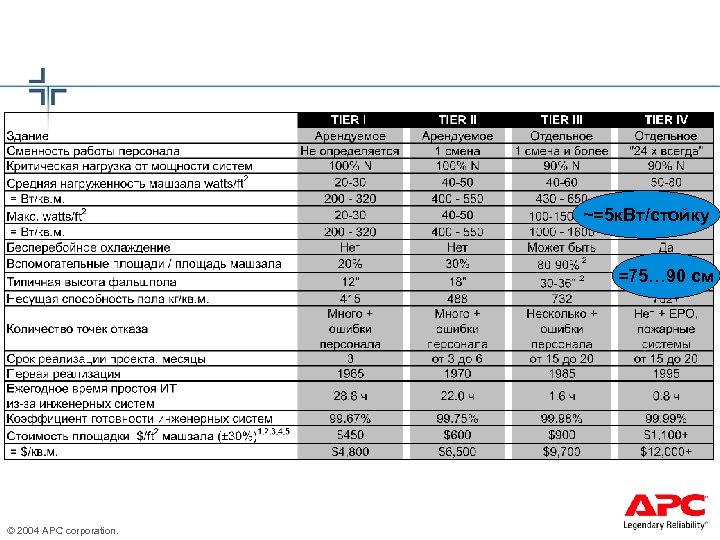

~=5 к. Вт/стойку =75… 90 см © 2004 APC corporation. ~=5 к. Вт/стойку =75… 90 см © 2004 APC corporation.

© 2004 APC corporation. © 2004 APC corporation.

Классификация датацентров по функциональности инженерных систем Приводится с любезного разрешения Uptime Institute, Inc. © Классификация датацентров по функциональности инженерных систем Приводится с любезного разрешения Uptime Institute, Inc. © 2001 -2005 © 2004 APC corporation.

© 2004 APC corporation. © 2004 APC corporation.

§ ВАЖНО: это – статистические данные. > 20 площадок, несколько лет наблюдений. Итоговые показатели § ВАЖНО: это – статистические данные. > 20 площадок, несколько лет наблюдений. Итоговые показатели – СРЕДНИЕ по группе площадок (варьируются относительно средних для каждой конкретной площадки) © 2004 APC corporation.

© 2004 APC corporation. © 2004 APC corporation.

© 2004 APC corporation. © 2004 APC corporation.

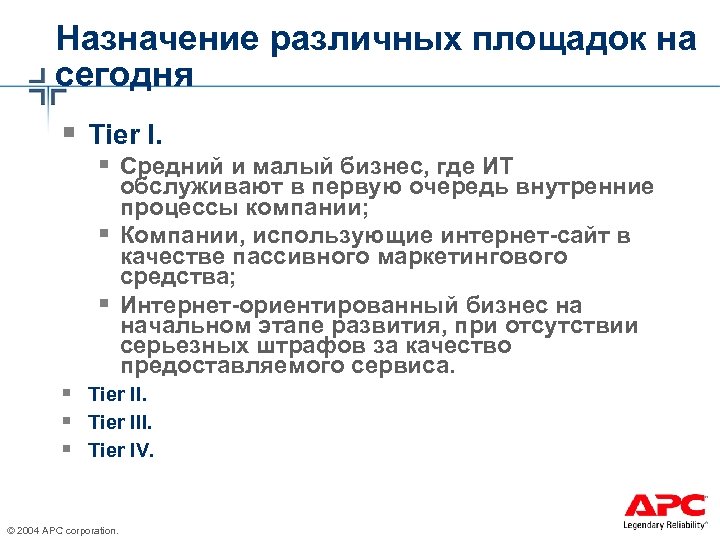

Назначение различных площадок на сегодня § Tier I. § Средний и малый бизнес, где Назначение различных площадок на сегодня § Tier I. § Средний и малый бизнес, где ИТ § § обслуживают в первую очередь внутренние процессы компании; Компании, использующие интернет-сайт в качестве пассивного маркетингового средства; Интернет-ориентированный бизнес на начальном этапе развития, при отсутствии серьезных штрафов за качество предоставляемого сервиса. § Tier II. § Tier IV. © 2004 APC corporation.

Назначение различных площадок на сегодня § Tier II. § компании, работающие в интернет-бизнесе, не Назначение различных площадок на сегодня § Tier II. § компании, работающие в интернет-бизнесе, не связанном с § § серьезными штрафами за качество предоставляемого сервиса; § мелкий бизнес, чьи требования к ИТ системам обычно ограничены рамками работоспособности на протяжении нормального рабочего времени ( « 5 Х 8» ), и когда есть возможность производить плановую остановку ИТ систем для проведения регламентных работ; § коммерческие фирмы, работающие, например, в области разработки ПО, которые, как правило, не предоставляют каких-либо услуг в режиме «он-лайн» . Tier III. Tier IV. © 2004 APC corporation.

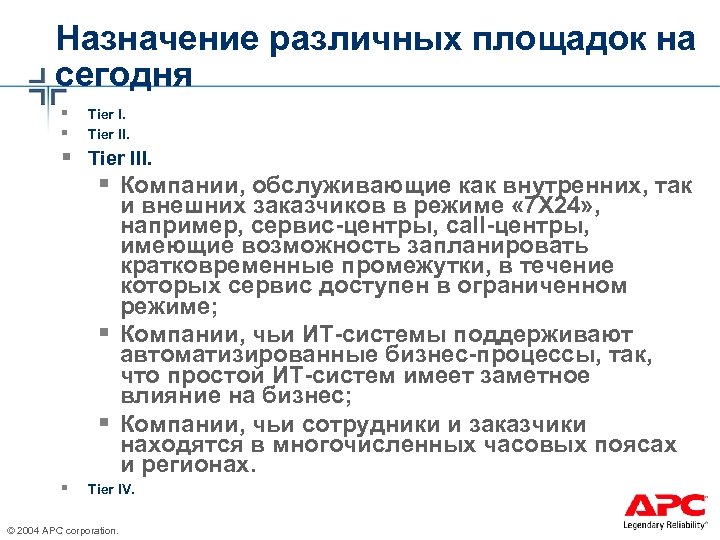

Назначение различных площадок на сегодня § § Tier II. § Tier III. § Компании, Назначение различных площадок на сегодня § § Tier II. § Tier III. § Компании, обслуживающие как внутренних, так и внешних заказчиков в режиме « 7 Х 24» , например, сервис-центры, call-центры, имеющие возможность запланировать кратковременные промежутки, в течение которых сервис доступен в ограниченном режиме; § Компании, чьи ИТ-системы поддерживают автоматизированные бизнес-процессы, так, что простой ИТ-систем имеет заметное влияние на бизнес; § Компании, чьи сотрудники и заказчики находятся в многочисленных часовых поясах и регионах. § Tier IV. © 2004 APC corporation.

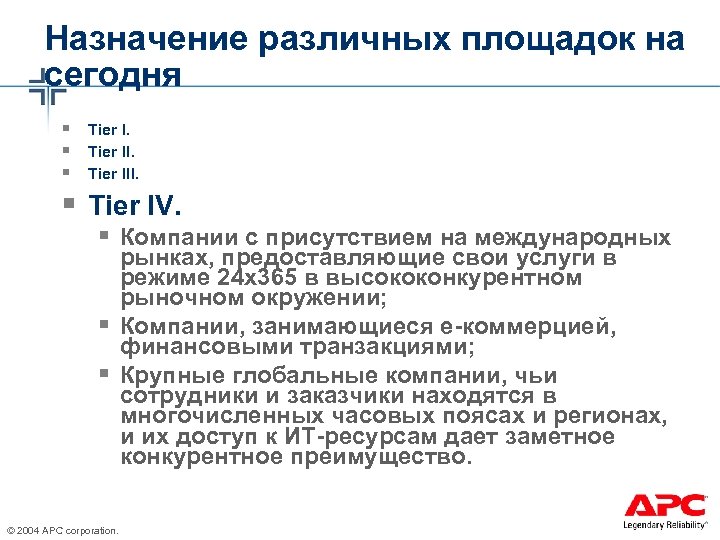

Назначение различных площадок на сегодня § Tier III. § Tier IV. § Компании с Назначение различных площадок на сегодня § Tier III. § Tier IV. § Компании с присутствием на международных § § © 2004 APC corporation. рынках, предоставляющие свои услуги в режиме 24 х365 в высококонкурентном рыночном окружении; Компании, занимающиеся е-коммерцией, финансовыми транзакциями; Крупные глобальные компании, чьи сотрудники и заказчики находятся в многочисленных часовых поясах и регионах, и их доступ к ИТ-ресурсам дает заметное конкурентное преимущество.

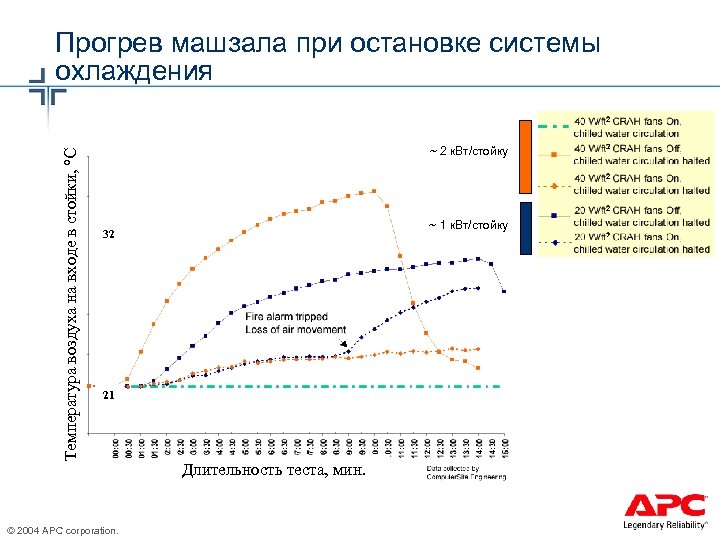

Температура воздуха на входе в стойки, °С Прогрев машзала при остановке системы охлаждения ~ Температура воздуха на входе в стойки, °С Прогрев машзала при остановке системы охлаждения ~ 2 к. Вт/стойку ~ 1 к. Вт/стойку 32 21 © 2004 APC corporation. Длительность теста, мин.

© 2004 APC corporation. © 2004 APC corporation.

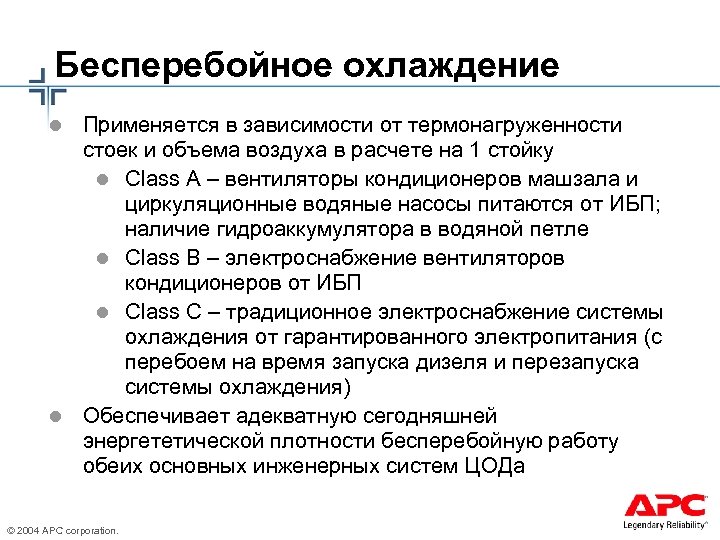

Бесперебойное охлаждение Применяется в зависимости от термонагруженности стоек и объема воздуха в расчете на Бесперебойное охлаждение Применяется в зависимости от термонагруженности стоек и объема воздуха в расчете на 1 стойку l Class A – вентиляторы кондиционеров машзала и циркуляционные водяные насосы питаются от ИБП; наличие гидроаккумулятора в водяной петле l Class B – электроснабжение вентиляторов кондиционеров от ИБП l Class C – традиционное электроснабжение системы охлаждения от гарантированного электропитания (с перебоем на время запуска дизеля и перезапуска системы охлаждения) l Обеспечивает адекватную сегодняшней энергететической плотности бесперебойную работу обеих основных инженерных систем ЦОДа l © 2004 APC corporation.

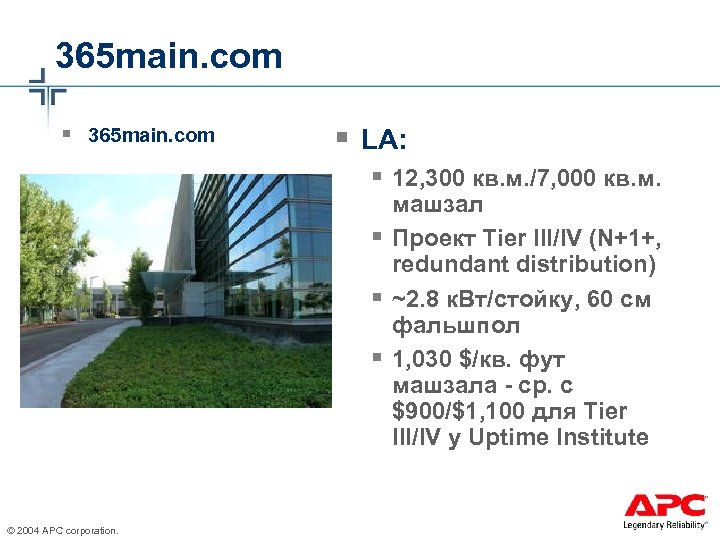

365 main. com § LA: § 12, 300 кв. м. /7, 000 кв. м. 365 main. com § LA: § 12, 300 кв. м. /7, 000 кв. м. § § § © 2004 APC corporation. машзал Проект Tier III/IV (N+1+, redundant distribution) ~2. 8 к. Вт/стойку, 60 см фальшпол 1, 030 $/кв. фут машзала - ср. с $900/$1, 100 для Tier III/IV у Uptime Institute

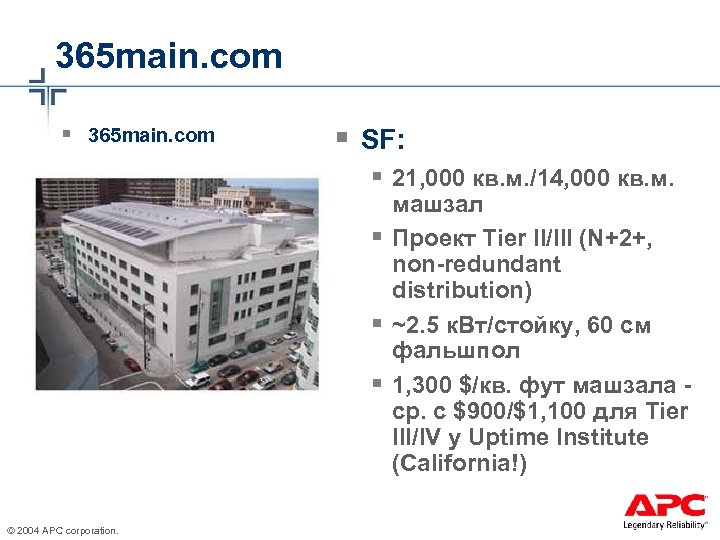

365 main. com § SF: § 21, 000 кв. м. /14, 000 кв. м. 365 main. com § SF: § 21, 000 кв. м. /14, 000 кв. м. § § § © 2004 APC corporation. машзал Проект Tier II/III (N+2+, non-redundant distribution) ~2. 5 к. Вт/стойку, 60 см фальшпол 1, 300 $/кв. фут машзала ср. с $900/$1, 100 для Tier III/IV у Uptime Institute (California!)

А как это все работает у нас? . . § 2 истории из жизни А как это все работает у нас? . . § 2 истории из жизни © 2004 APC corporation.

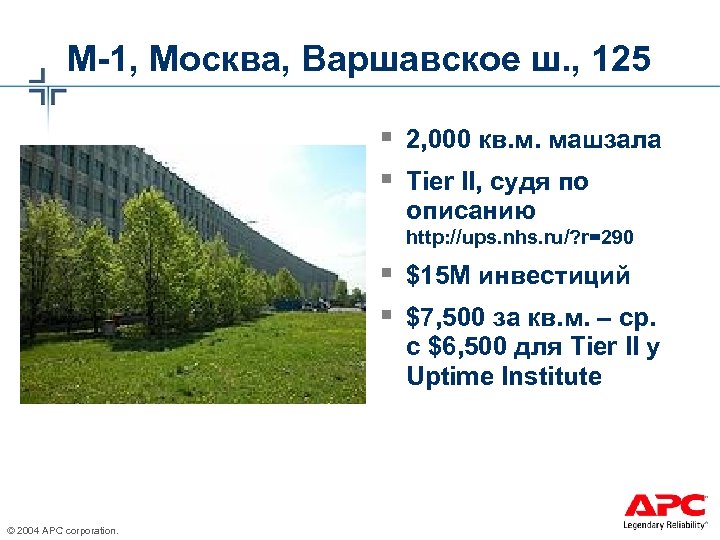

М-1, Москва, Варшавское ш. , 125 § 2, 000 кв. м. машзала § Tier М-1, Москва, Варшавское ш. , 125 § 2, 000 кв. м. машзала § Tier II, судя по описанию http: //ups. nhs. ru/? r=290 § $15 M инвестиций § $7, 500 за кв. м. – ср. с $6, 500 для Tier II у Uptime Institute © 2004 APC corporation.

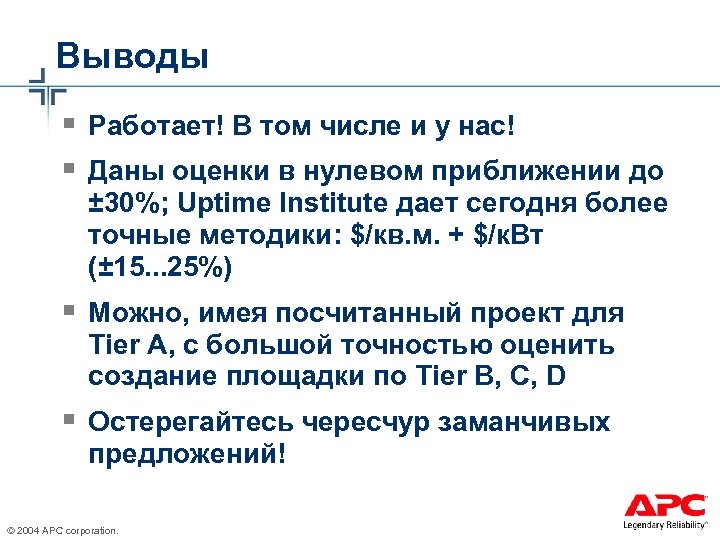

Выводы § Работает! В том числе и у нас! § Даны оценки в нулевом Выводы § Работает! В том числе и у нас! § Даны оценки в нулевом приближении до ± 30%; Uptime Institute дает сегодня более точные методики: $/кв. м. + $/к. Вт (± 15. . . 25%) § Можно, имея посчитанный проект для Tier A, с большой точностью оценить создание площадки по Tier B, C, D § Остерегайтесь чересчур заманчивых предложений! © 2004 APC corporation.

О стандартах, создание ЦОД описывающих О стандартах, создание ЦОД описывающих

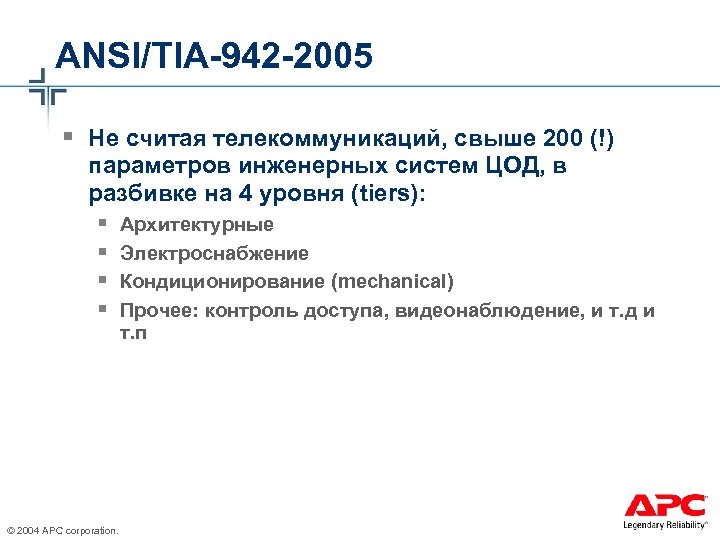

ANSI/TIA-942 -2005 § Не считая телекоммуникаций, свыше 200 (!) параметров инженерных систем ЦОД, в ANSI/TIA-942 -2005 § Не считая телекоммуникаций, свыше 200 (!) параметров инженерных систем ЦОД, в разбивке на 4 уровня (tiers): § Архитектурные § Электроснабжение § Кондиционирование (mechanical) § Прочее: контроль доступа, видеонаблюдение, и т. д и т. п © 2004 APC corporation.
