Present L3_15-Architecture.pptx

  • Количество слайдов: 52

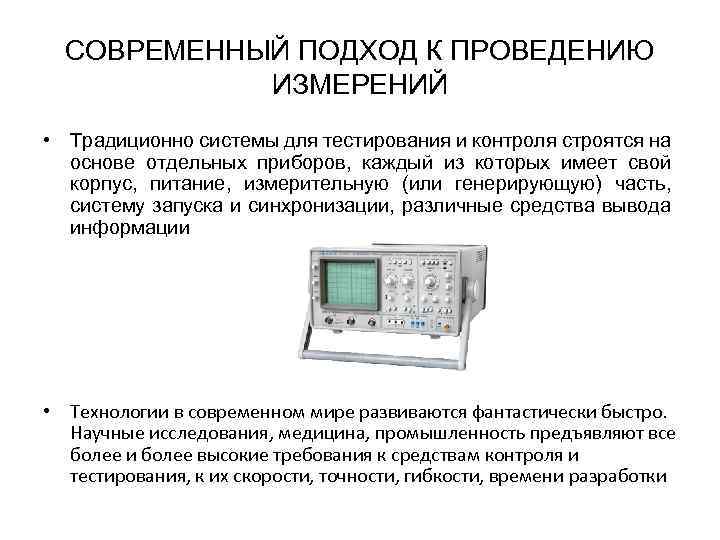

СОВРЕМЕННЫЙ ПОДХОД К ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ • Традиционно системы для тестирования и контроля строятся на СОВРЕМЕННЫЙ ПОДХОД К ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ • Традиционно системы для тестирования и контроля строятся на основе отдельных приборов, каждый из которых имеет свой корпус, питание, измерительную (или генерирующую) часть, систему запуска и синхронизации, различные средства вывода информации • Технологии в современном мире развиваются фантастически быстро. Научные исследования, медицина, промышленность предъявляют все более и более высокие требования к средствам контроля и тестирования, к их скорости, точности, гибкости, времени разработки

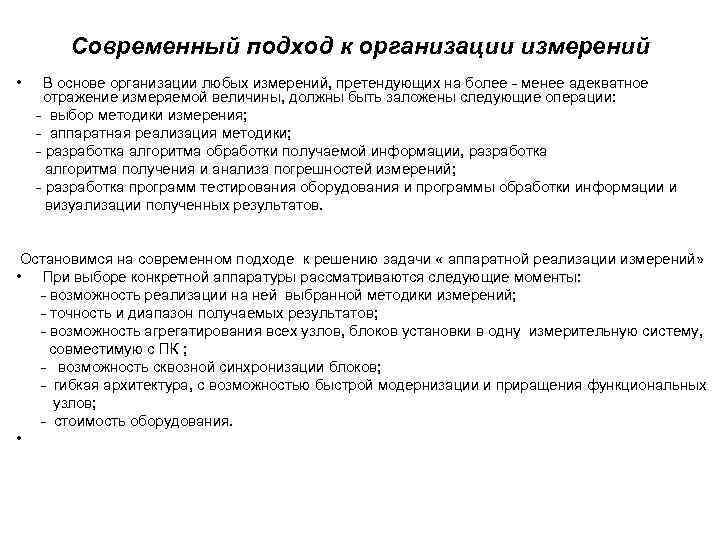

Современный подход к организации измерений • В основе организации любых измерений, претендующих на более Современный подход к организации измерений • В основе организации любых измерений, претендующих на более - менее адекватное отражение измеряемой величины, должны быть заложены следующие операции: - выбор методики измерения; - аппаратная реализация методики; - разработка алгоритма обработки получаемой информации, разработка алгоритма получения и анализа погрешностей измерений; - разработка программ тестирования оборудования и программы обработки информации и визуализации полученных результатов. Остановимся на современном подходе к решению задачи « аппаратной реализации измерений» • При выборе конкретной аппаратуры рассматриваются следующие моменты: - возможность реализации на ней выбранной методики измерений; - точность и диапазон получаемых результатов; - возможность агрегатирования всех узлов, блоков установки в одну измерительную систему, совместимую с ПК ; - возможность сквозной синхронизации блоков; - гибкая архитектура, с возможностью быстрой модернизации и приращения функциональных узлов; - стоимость оборудования. •

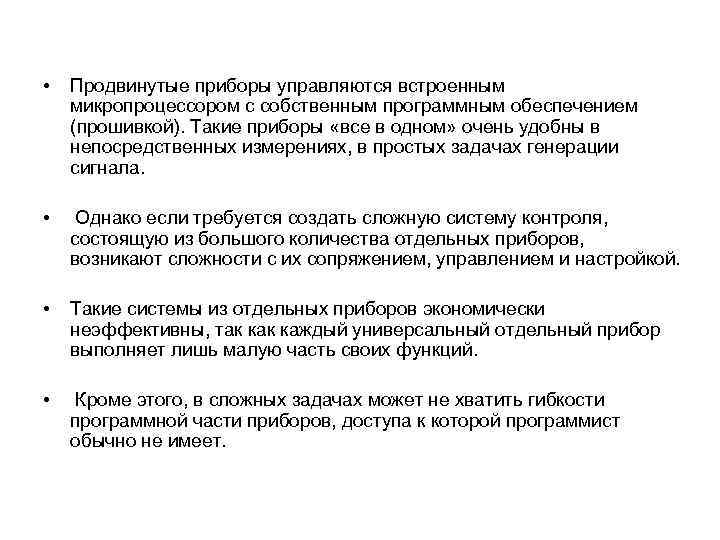

• Продвинутые приборы управляются встроенным микропроцессором с собственным программным обеспечением (прошивкой). Такие приборы • Продвинутые приборы управляются встроенным микропроцессором с собственным программным обеспечением (прошивкой). Такие приборы «все в одном» очень удобны в непосредственных измерениях, в простых задачах генерации сигнала. • Однако если требуется создать сложную систему контроля, состоящую из большого количества отдельных приборов, возникают сложности с их сопряжением, управлением и настройкой. • Такие системы из отдельных приборов экономически неэффективны, так каждый универсальный отдельный прибор выполняет лишь малую часть своих функций. • Кроме этого, в сложных задачах может не хватить гибкости программной части приборов, доступа к которой программист обычно не имеет.

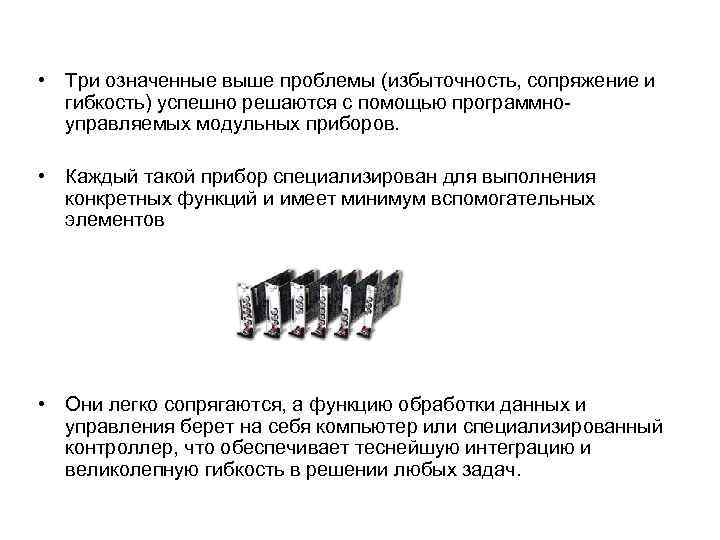

• Три означенные выше проблемы (избыточность, сопряжение и гибкость) успешно решаются с помощью • Три означенные выше проблемы (избыточность, сопряжение и гибкость) успешно решаются с помощью программноуправляемых модульных приборов. • Каждый такой прибор специализирован для выполнения конкретных функций и имеет минимум вспомогательных элементов • Они легко сопрягаются, а функцию обработки данных и управления берет на себя компьютер или специализированный контроллер, что обеспечивает теснейшую интеграцию и великолепную гибкость в решении любых задач.

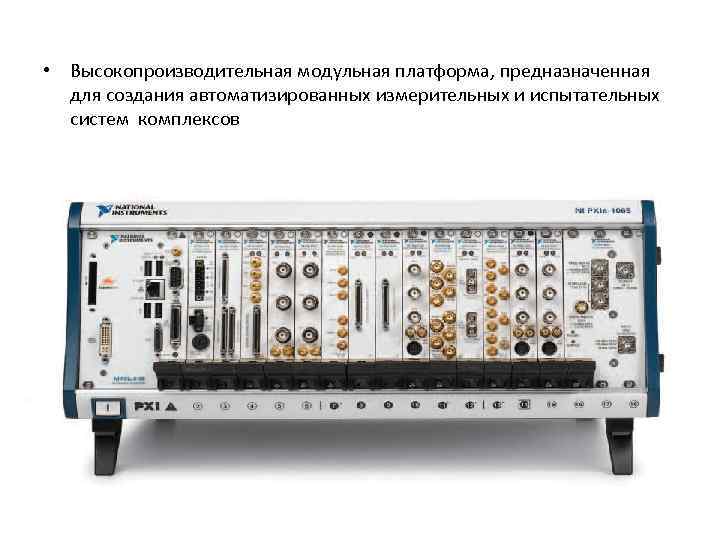

• Высокопроизводительная модульная платформа, предназначенная для создания автоматизированных измерительных и испытательных систем комплексов • Высокопроизводительная модульная платформа, предназначенная для создания автоматизированных измерительных и испытательных систем комплексов

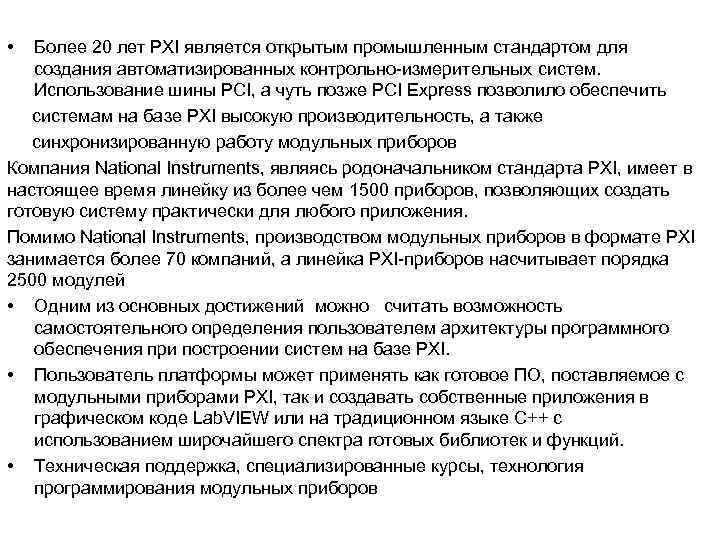

• Более 20 лет PXI является открытым промышленным стандартом для создания автоматизированных контрольно-измерительных • Более 20 лет PXI является открытым промышленным стандартом для создания автоматизированных контрольно-измерительных систем. Использование шины PCI, а чуть позже PCI Express позволило обеспечить системам на базе PXI высокую производительность, а также синхронизированную работу модульных приборов Компания National Instruments, являясь родоначальником стандарта PXI, имеет в настоящее время линейку из более чем 1500 приборов, позволяющих создать готовую систему практически для любого приложения. Помимо National Instruments, производством модульных приборов в формате PXI занимается более 70 компаний, а линейка PXI-приборов насчитывает порядка 2500 модулей • Одним из основных достижений можно считать возможность самостоятельного определения пользователем архитектуры программного обеспечения при построении систем на базе PXI. • Пользователь платформы может применять как готовое ПО, поставляемое с модульными приборами PXI, так и создавать собственные приложения в графическом коде Lab. VIEW или на традиционном языке C++ с использованием широчайшего спектра готовых библиотек и функций. • Техническая поддержка, специализированные курсы, технология программирования модульных приборов

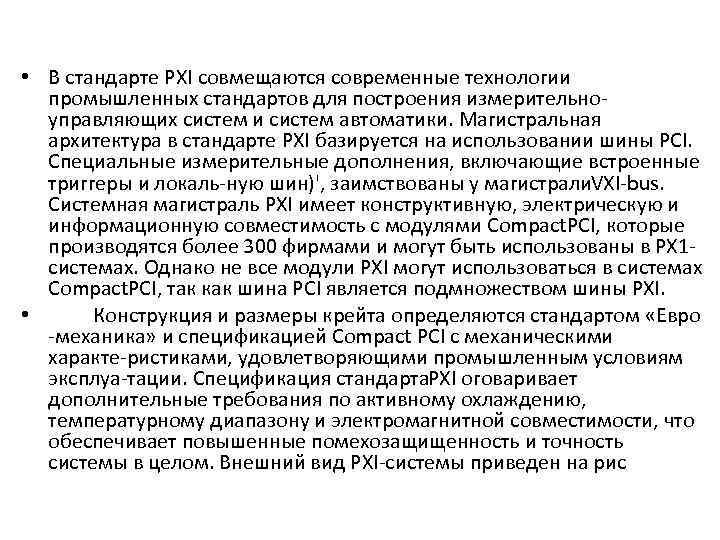

• В стандарте PXI совмещаются современные технологии промышленных стандартов для построения измерительно управляющих • В стандарте PXI совмещаются современные технологии промышленных стандартов для построения измерительно управляющих систем и систем автоматики. Магистральная архитектура в стандарте PXI базируется на использовании шины PCI. Специальные измерительные дополнения, включающие встроенные триггеры и локаль ную шин)', заимствованы у магистрали XI bus. V Системная магистраль PXI имеет конструктивную, электрическую и информационную совместимость с модулями Compact. PCI, которые производятся более 300 фирмами и могут быть использованы в РХ 1 системах. Однако не все модули PXI могут использоваться в системах Compact. PCI, так как шина PCI является подмножеством шины PXI. • Конструкция и размеры крейта определяются стандартом «Евро механика» и спецификацией Compact PCI с механическими характе ристиками, удовлетворяющими промышленным условиям эксплуа тации. Спецификация стандарта XI оговаривает P дополнительные требования по активному охлаждению, температурному диапазону и электромагнитной совместимости, что обеспечивает повышенные помехозащищенность и точность системы в целом. Внешний вид PXI системы приведен на рис

PXI архитектура PXI архитектура

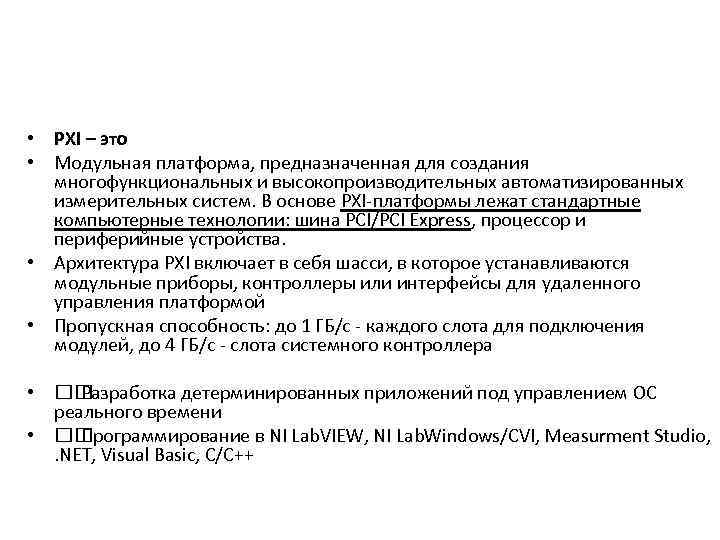

• PXI – это • Модульная платформа, предназначенная для создания многофункциональных и высокопроизводительных • PXI – это • Модульная платформа, предназначенная для создания многофункциональных и высокопроизводительных автоматизированных измерительных систем. В основе PXI платформы лежат стандартные компьютерные технологии: шина PCI/PCI Express, процессор и периферийные устройства. • Архитектура PXI включает в себя шасси, в которое устанавливаются модульные приборы, контроллеры или интерфейсы для удаленного управления платформой • Пропускная способность: до 1 ГБ/с каждого слота для подключения модулей, до 4 ГБ/с слота системного контроллера • Разработка детерминированных приложений под управлением ОС реального времени • Программирование в NI Lab. VIEW, NI Lab. Windows/CVI, Measurment Studio, . NET, Visual Basic, C/C++

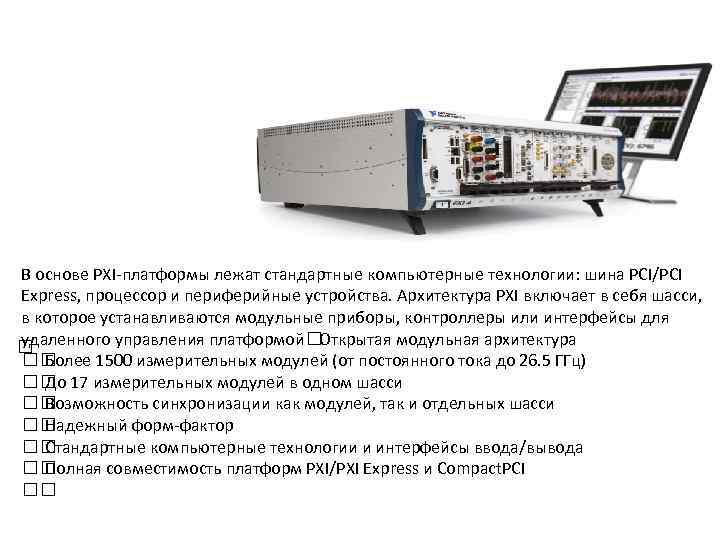

В основе PXI платформы лежат стандартные компьютерные технологии: шина PCI/PCI Express, процессор и периферийные В основе PXI платформы лежат стандартные компьютерные технологии: шина PCI/PCI Express, процессор и периферийные устройства. Архитектура PXI включает в себя шасси, в которое устанавливаются модульные приборы, контроллеры или интерфейсы для удаленного управления платформой Открытая модульная архитектура Более 1500 измерительных модулей (от постоянного тока до 26. 5 ГГц) До 17 измерительных модулей в одном шасси Возможность синхронизации как модулей, так и отдельных шасси Надежный форм фактор Стандартные компьютерные технологии и интерфейсы ввода/вывода Полная совместимость платформ PXI/PXI Express и Compact. PCI

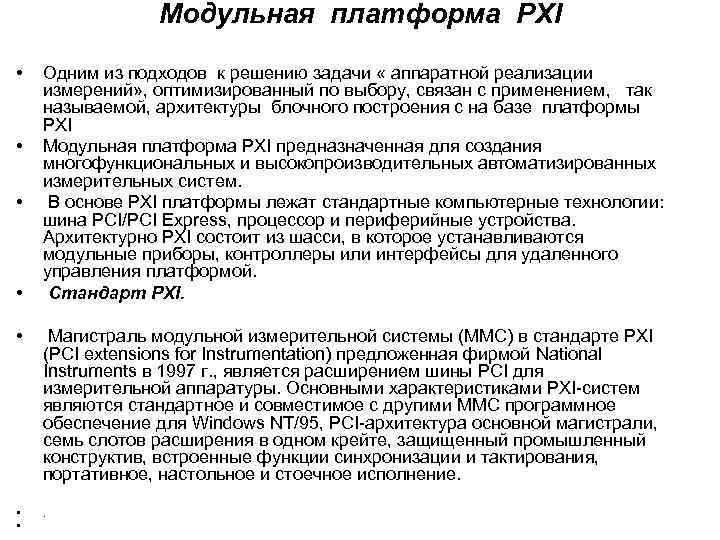

Модульная платформа PXI • • Одним из подходов к решению задачи « аппаратной реализации Модульная платформа PXI • • Одним из подходов к решению задачи « аппаратной реализации измерений» , оптимизированный по выбору, связан с применением, так называемой, архитектуры блочного построения с на базе платформы PXI Модульная платформа PXI предназначенная для создания многофункциональных и высокопроизводительных автоматизированных измерительных систем. В основе PXI платформы лежат стандартные компьютерные технологии: шина PCI/PCI Express, процессор и периферийные устройства. Архитектурно PXI состоит из шасси, в которое устанавливаются модульные приборы, контроллеры или интерфейсы для удаленного управления платформой. Стандарт PXI. • Магистраль модульной измерительной системы (ММС) в стандарте PXI (PCI extensions for Instrumentation) предложенная фирмой National Instruments в 1997 г. , является расширением шины PCI для измерительной аппаратуры. Основными характеристиками PXI-систем являются стандартное и совместимое с другими ММС программное обеспечение для Windows NT/95, PCI-архитектура основной магистрали, семь слотов расширения в одном крейте, защищенный промышленный конструктив, встроенные функции синхронизации и тактирования, портативное, настольное и стоечное исполнение. • • .

• В стандарте PXI совмещаются современные технологии промышленных стандартов для построения измерительно управляющих • В стандарте PXI совмещаются современные технологии промышленных стандартов для построения измерительно управляющих систем и систем автоматики. Магистральная архитектура в стандарте PXI базируется на использовании шины PCI. Специальные измерительные дополнения, включающие встроенные триггеры и локаль ную шин)', заимствованы у магистрали XI bus. V Системная магистраль PXI имеет конструктивную, электрическую и информационную совместимость с модулями Compact. PCI, которые производятся более 300 фирмами и могут быть использованы в РХ 1 системах. Однако не все модули PXI могут использоваться в системах Compact. PCI, так как шина PCI является подмножеством шины PXI. • Конструкция и размеры крейта определяются стандартом «Евро механика» и спецификацией Compact PCI с механическими характе ристиками, удовлетворяющими промышленным условиям эксплуа тации. Спецификация стандарта XI оговаривает P дополнительные требования по активному охлаждению, температурному диапазону и электромагнитной совместимости, что обеспечивает повышенные помехозащищенность и точность системы в целом. Внешний вид PXI системы приведен на рис

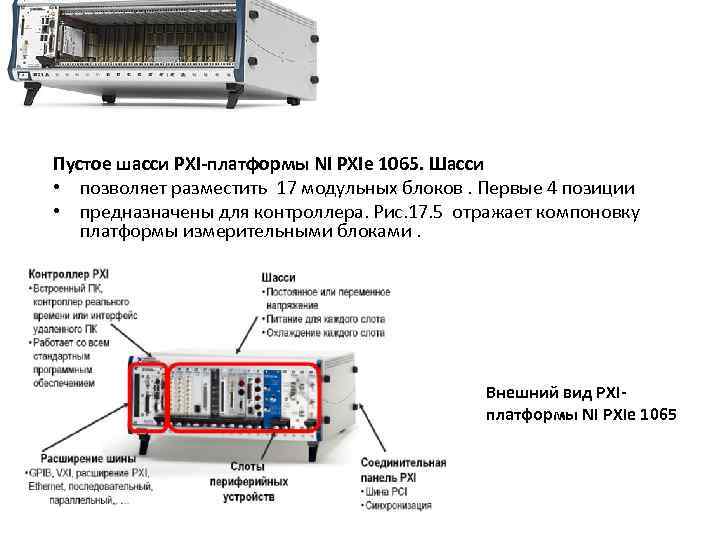

Пустое шасси PXI-платформы NI PXIe 1065. Шасси • позволяет разместить 17 модульных блоков. Первые Пустое шасси PXI-платформы NI PXIe 1065. Шасси • позволяет разместить 17 модульных блоков. Первые 4 позиции • предназначены для контроллера. Рис. 17. 5 отражает компоновку платформы измерительными блоками. Внешний вид PXIплатформы NI PXIe 1065

Классы приборов • Модульные приборы, как и традиционные, можно разделить на несколько классов: • Классы приборов • Модульные приборы, как и традиционные, можно разделить на несколько классов: • осциллографы предназначены для исследования быстрых аналоговых сигналов; • генераторы сигналов; • цифровые мультиметры предназначены для высокоточного измерения напряжения, тока, сопротивления и других физических величин; • системы виброакустической диагностики используются для дефектоскопических задач; • программируемые источники питания; • коммутационное оборудование (реле, мультиплексоры, матрицы) актуальны для измерительных систем с большим количеством канала сбора и генерации сигналов; • устройства сбора аудио и видеосигналов; • системы машинного зрения используются в разнообразных задачах распознавания данных; • системы управления движением.

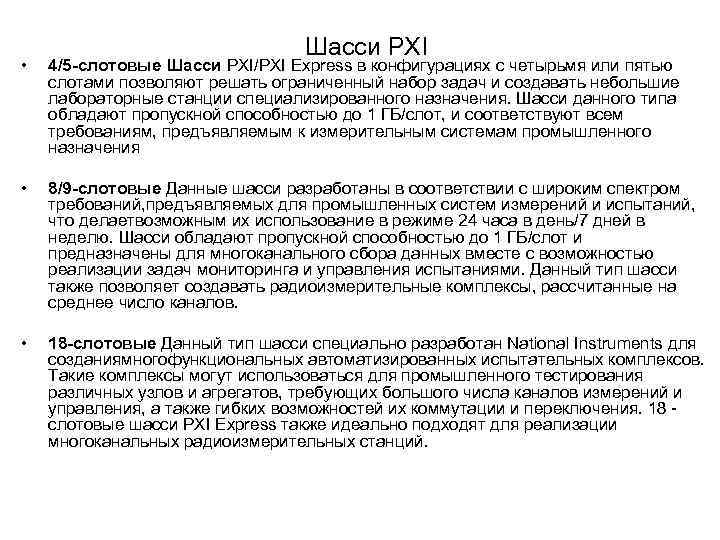

Шасси PXI • 4/5 -слотовые Шасси PXI/PXI Express в конфигурациях с четырьмя или пятью Шасси PXI • 4/5 -слотовые Шасси PXI/PXI Express в конфигурациях с четырьмя или пятью слотами позволяют решать ограниченный набор задач и создавать небольшие лабораторные станции специализированного назначения. Шасси данного типа обладают пропускной способностью до 1 ГБ/слот, и соответствуют всем требованиям, предъявляемым к измерительным системам промышленного назначения • 8/9 -слотовые Данные шасси разработаны в соответствии с широким спектром требований, предъявляемых для промышленных систем измерений и испытаний, что делаетвозможным их использование в режиме 24 часа в день/7 дней в неделю. Шасси обладают пропускной способностью до 1 ГБ/слот и предназначены для многоканального сбора данных вместе с возможностью реализации задач мониторинга и управления испытаниями. Данный тип шасси также позволяет создавать радиоизмерительные комплексы, рассчитанные на среднее число каналов. • 18 -слотовые Данный тип шасси специально разработан National Instruments для созданиямногофункциональных автоматизированных испытательных комплексов. Такие комплексы могут использоваться для промышленного тестирования различных узлов и агрегатов, требующих большого числа каналов измерений и управления, а также гибких возможностей их коммутации и переключения. 18 - слотовые шасси PXI Express также идеально подходят для реализации многоканальных радиоизмерительных станций.

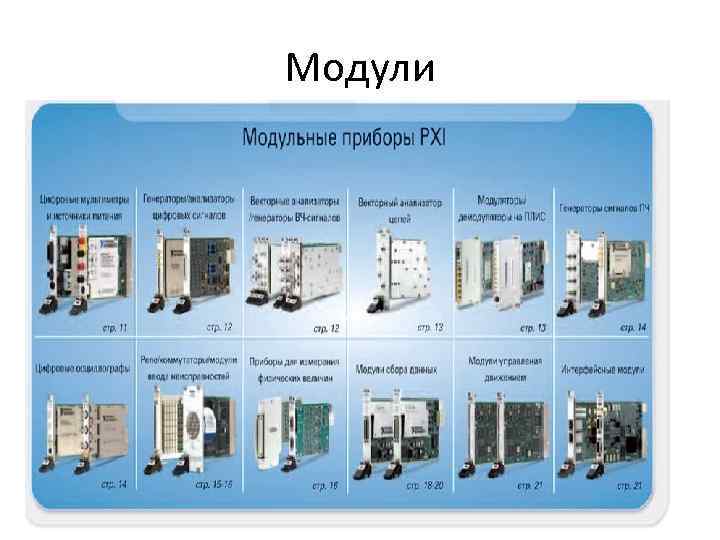

Модули Модули

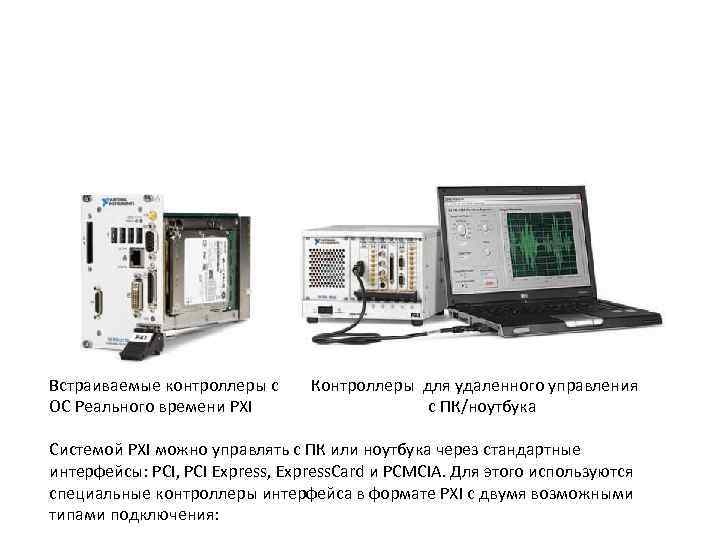

Встраиваемые контроллеры с Контроллеры для удаленного управления ОС Реального времени PXI с ПК/ноутбука Системой Встраиваемые контроллеры с Контроллеры для удаленного управления ОС Реального времени PXI с ПК/ноутбука Системой PXI можно управлять с ПК или ноутбука через стандартные интерфейсы: PCI, PCI Express, Express. Card и PCMCIA. Для этого используются специальные контроллеры интерфейса в формате PXI с двумя возможными типами подключения:

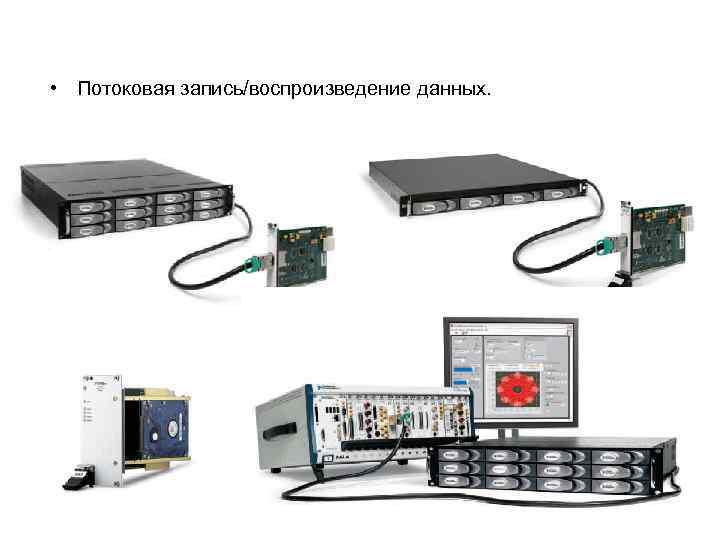

• Потоковая запись/воспроизведение данных. • RAID - массивы • Потоковая запись/воспроизведение данных. • RAID - массивы

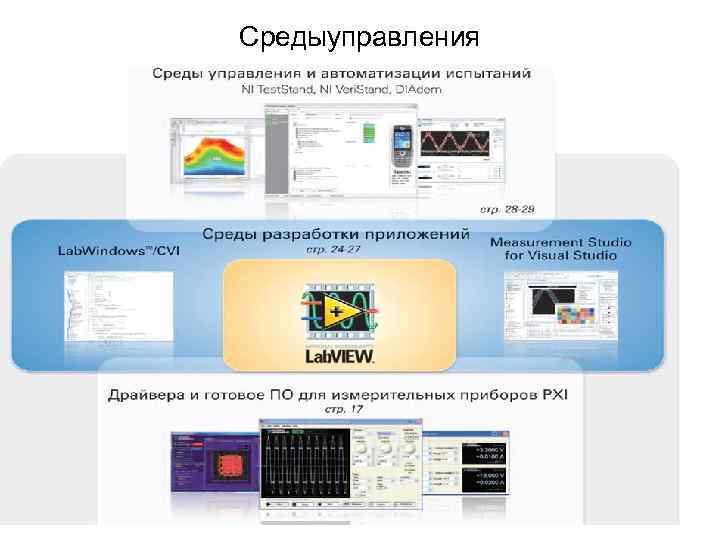

Средыуправления Средыуправления

• В стандарте PXI совмещаются современные технологии промышленных стандартов для построения измерительно управляющих • В стандарте PXI совмещаются современные технологии промышленных стандартов для построения измерительно управляющих систем и систем автоматики. Магистральная архитектура в стандарте PXI базируется на использовании шины PCI. Специальные измерительные дополнения, включающие встроенные триггеры и локаль ную шин)', заимствованы у магистрали XI bus. V Системная магистраль PXI имеет конструктивную, электрическую и информационную совместимость с модулями Compact. PCI, которые производятся более 300 фирмами и могут быть использованы в РХ 1 системах. Однако не все модули PXI могут использоваться в системах Compact. PCI, так как шина PCI является подмножеством шины PXI. • Конструкция и размеры крейта определяются стандартом «Евро механика» и спецификацией Compact PCI с механическими характе ристиками, удовлетворяющими промышленным условиям эксплуа тации. Спецификация стандарта XI оговаривает P дополнительные требования по активному охлаждению, температурному диапазону и электромагнитной совместимости, что обеспечивает повышенные помехозащищенность и точность системы в целом. Внешний вид PXI системы приведен на рис

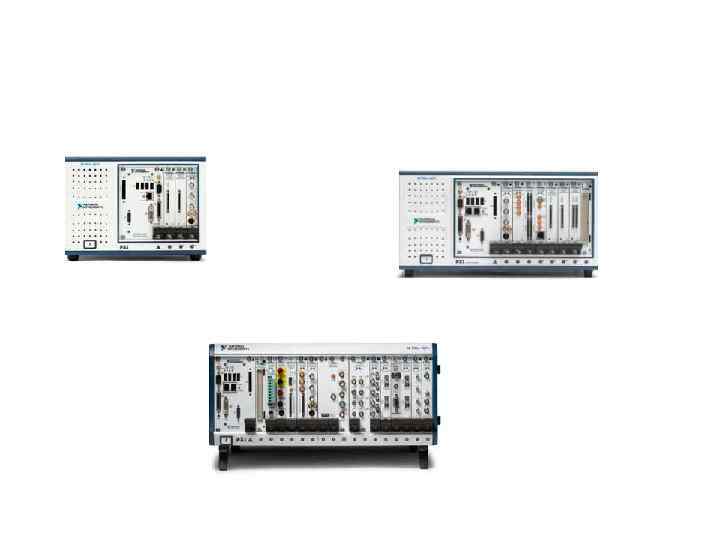

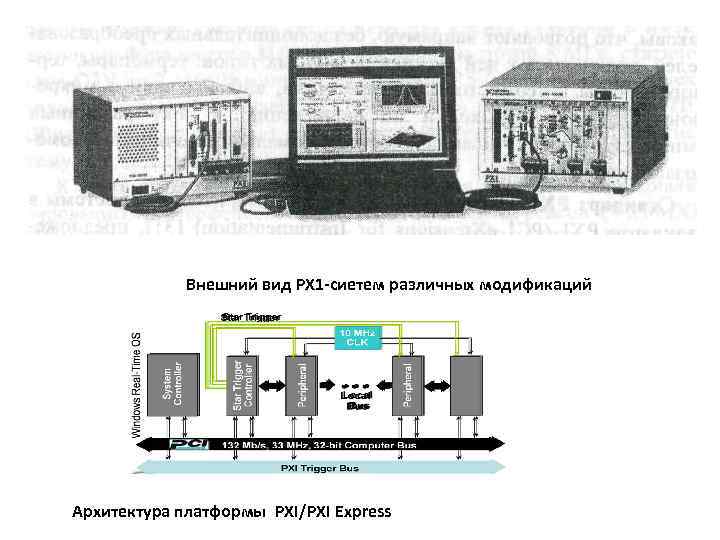

Внешний вид РХ 1 -сиетем различных модификаций Архитектура платформы PXI/PXI Express Внешний вид РХ 1 -сиетем различных модификаций Архитектура платформы PXI/PXI Express

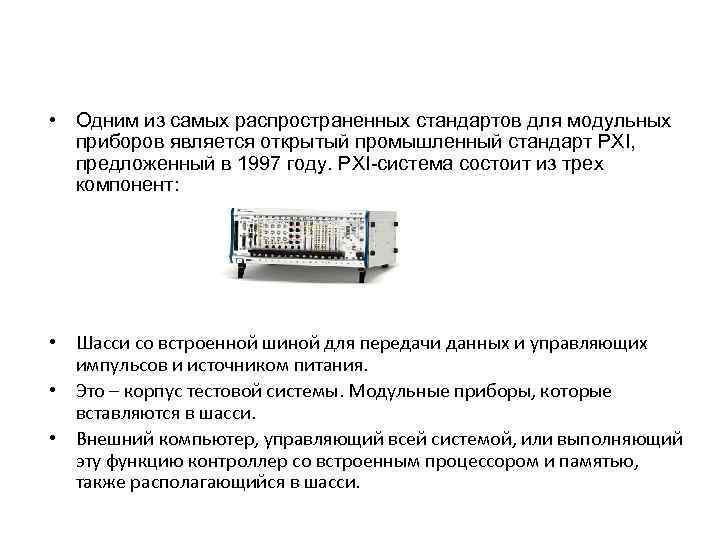

• Одним из самых распространенных стандартов для модульных приборов является открытый промышленный стандарт • Одним из самых распространенных стандартов для модульных приборов является открытый промышленный стандарт PXI, предложенный в 1997 году. PXI-система состоит из трех компонент: • Шасси со встроенной шиной для передачи данных и управляющих импульсов и источником питания. • Это – корпус тестовой системы. Модульные приборы, которые вставляются в шасси. • Внешний компьютер, управляющий всей системой, или выполняющий эту функцию контроллер со встроенным процессором и памятью, также располагающийся в шасси.

• Единая шина обеспечивает легкость тактирования и высокую (132 Мб/с) скорость передачи данных. • Единая шина обеспечивает легкость тактирования и высокую (132 Мб/с) скорость передачи данных. Благодаря открытости стандарта, более сотни компаний выпускают тысячи различных модульных приборов. • Родственной PXI является PCI-архитектура, широко применяющаяся в персональных компьютерах. Существует большое количество PCI-модульных приборов, к достоинствам которых относится простота использования (приборы устанавливаются в слоты PCI материнской платы компьютера) и компактность. Однако по масштабируемости и спектру применения они значительно проигрывают PXI-приборам. • PC-генератор сигналов

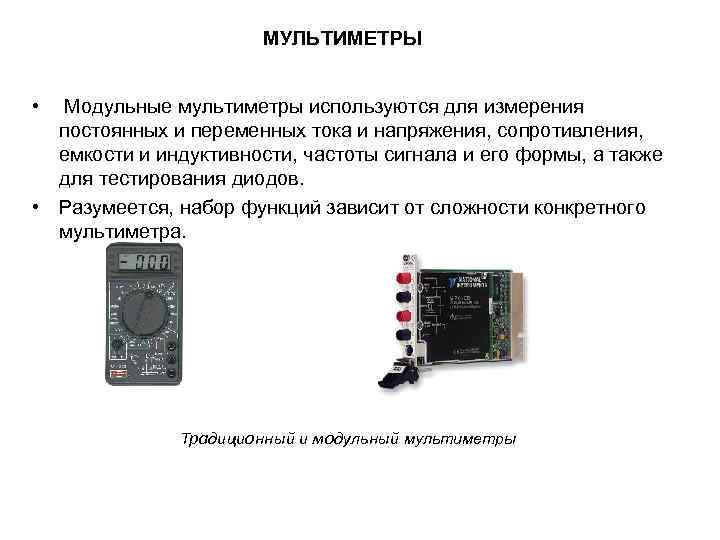

МУЛЬТИМЕТРЫ • Модульные мультиметры используются для измерения постоянных и переменных тока и напряжения, сопротивления, МУЛЬТИМЕТРЫ • Модульные мультиметры используются для измерения постоянных и переменных тока и напряжения, сопротивления, емкости и индуктивности, частоты сигнала и его формы, а также для тестирования диодов. • Разумеется, набор функций зависит от сложности конкретного мультиметра. Традиционный и модульный мультиметры

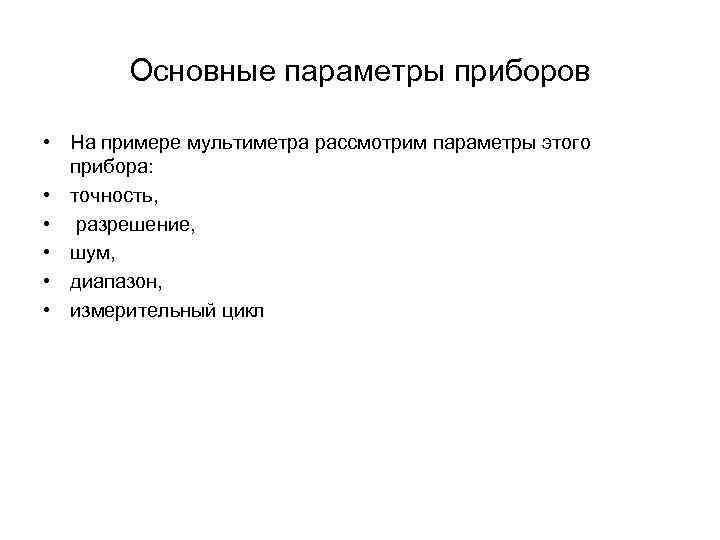

Основные параметры приборов • На примере мультиметра рассмотрим параметры этого прибора: • точность, • Основные параметры приборов • На примере мультиметра рассмотрим параметры этого прибора: • точность, • разрешение, • шум, • диапазон, • измерительный цикл

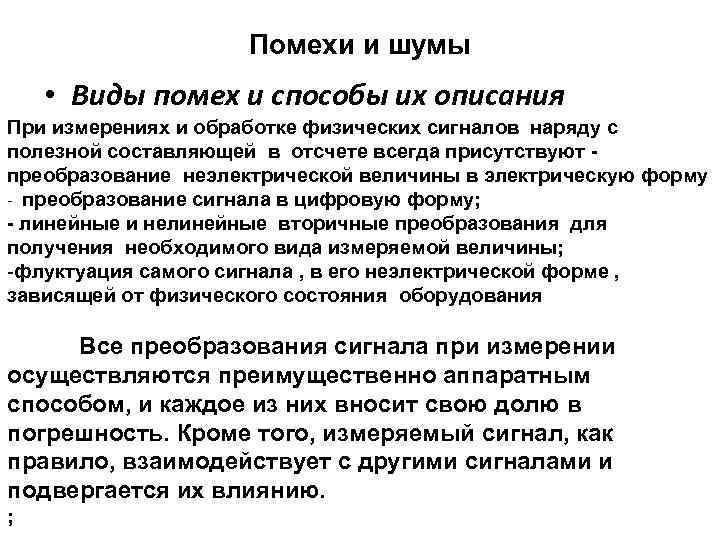

Помехи и шумы • Виды помех и способы их описания При измерениях и обработке Помехи и шумы • Виды помех и способы их описания При измерениях и обработке физических сигналов наряду с полезной составляющей в отсчете всегда присутствуют - преобразование неэлектрической величины в электрическую форму преобразование сигнала в цифровую форму; - линейные и нелинейные вторичные преобразования для получения необходимого вида измеряемой величины; -флуктуация самого сигнала , в его неэлектрической форме , зависящей от физического состояния оборудования Все преобразования сигнала при измерении осуществляются преимущественно аппаратным способом, и каждое из них вносит свою долю в погрешность. Кроме того, измеряемый сигнал, как правило, взаимодействует с другими сигналами и подвергается их влиянию. ;

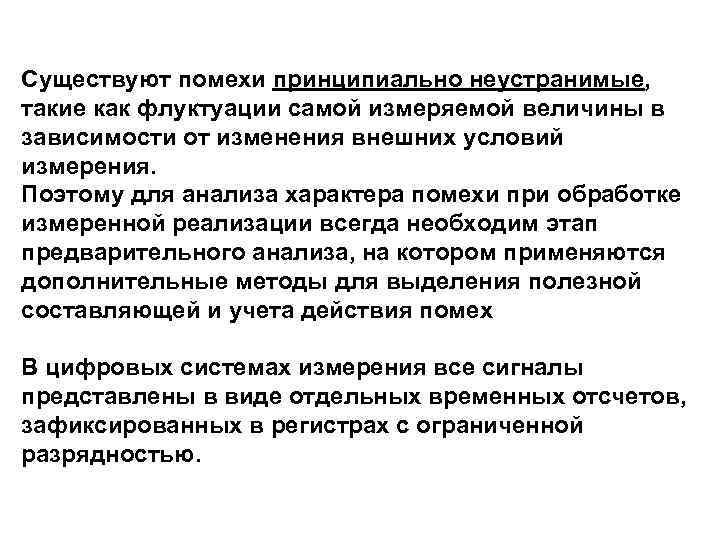

Существуют помехи принципиально неустранимые, такие как флуктуации самой измеряемой величины в зависимости от изменения Существуют помехи принципиально неустранимые, такие как флуктуации самой измеряемой величины в зависимости от изменения внешних условий измерения. Поэтому для анализа характера помехи при обработке измеренной реализации всегда необходим этап предварительного анализа, на котором применяются дополнительные методы для выделения полезной составляющей и учета действия помех В цифровых системах измерения все сигналы представлены в виде отдельных временных отсчетов, зафиксированных в регистрах с ограниченной разрядностью.

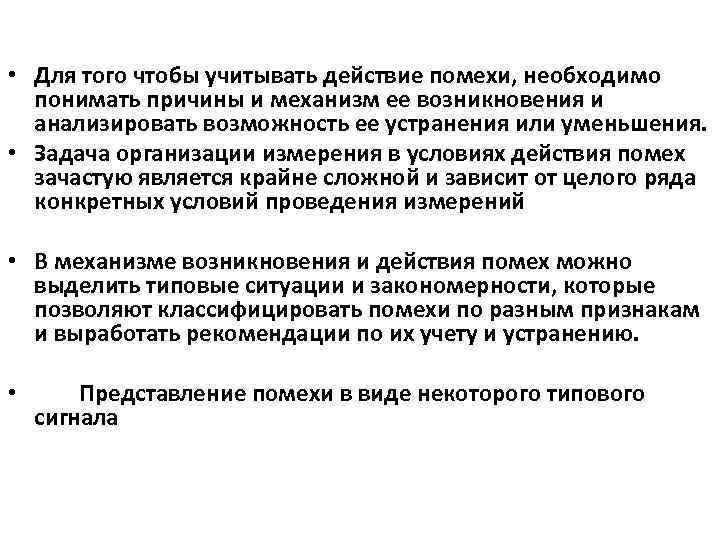

• Для того чтобы учитывать действие помехи, необходимо понимать причины и механизм ее • Для того чтобы учитывать действие помехи, необходимо понимать причины и механизм ее возникновения и анализировать возможность ее устранения или уменьшения. • Задача организации измерения в условиях действия помех зачастую является крайне сложной и зависит от целого ряда конкретных условий проведения измерений • В механизме возникновения и действия помех можно выделить типовые ситуации и закономерности, которые позволяют классифицировать помехи по разным признакам и выработать рекомендации по их учету и устранению. • Представление помехи в виде некоторого типового сигнала

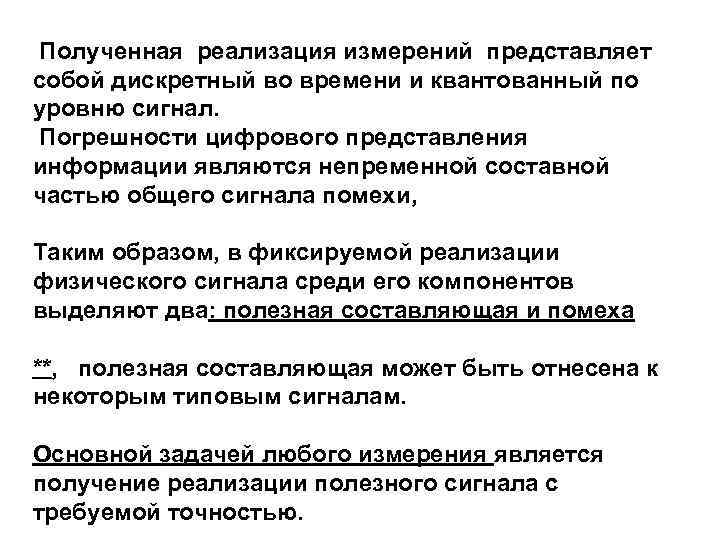

Полученная реализация измерений представляет собой дискретный во времени и квантованный по уровню сигнал. Полученная реализация измерений представляет собой дискретный во времени и квантованный по уровню сигнал. Погрешности цифрового представления информации являются непременной составной частью общего сигнала помехи, Таким образом, в фиксируемой реализации физического сигнала среди его компонентов выделяют два: полезная составляющая и помеха **, полезная составляющая может быть отнесена к некоторым типовым сигналам. Основной задачей любого измерения является получение реализации полезного сигнала с требуемой точностью.

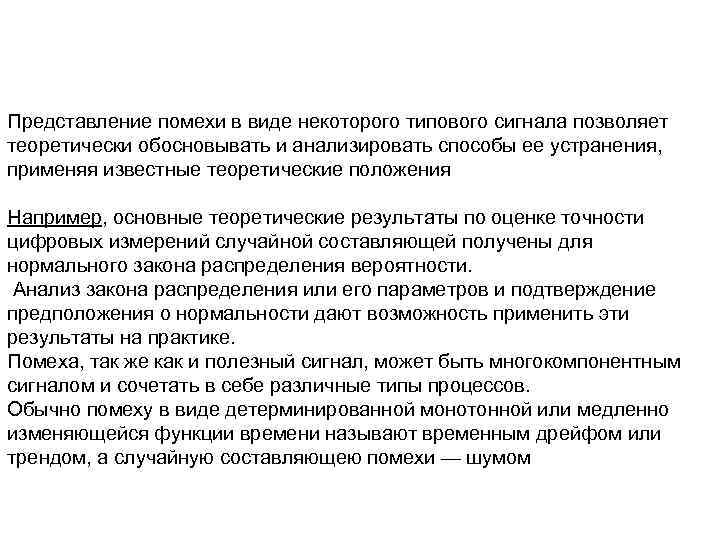

Представление помехи в виде некоторого типового сигнала позволяет теоретически обосновывать и анализировать способы ее Представление помехи в виде некоторого типового сигнала позволяет теоретически обосновывать и анализировать способы ее устранения, применяя известные теоретические положения Например, основные теоретические результаты по оценке точности цифровых измерений случайной составляющей получены для нормального закона распределения вероятности. Анализ закона распределения или его параметров и подтверждение предположения о нормальности дают возможность применить эти результаты на практике. Помеха, так же как и полезный сигнал, может быть многокомпонентным сигналом и сочетать в себе различные типы процессов. Обычно помеху в виде детерминированной монотонной или медленно изменяющейся функции времени называют временным дрейфом или трендом, а случайную составляющею помехи — шумом

• Среднеквадрати ческое отклоне ние— в теории вероятностей и статистике наиболее распространённый показатель • Среднеквадрати ческое отклоне ние— в теории вероятностей и статистике наиболее распространённый показатель рассеивания значений случайной величины относительно её математического ожидания. Измеряется в единицах измерения самой случайной величины. • СКО равно корню квадратному из дисперсии случайной величины Среднеквадратическое отклонение используют при расчёте стандарной ошибки среднего арифметического, при построении доверительных интервалов, при статистической проверке гипотез, при измерении линейной взаимосвязи между случайными величинами. • Среднеквадратическое отклонение: оценка среднеквадратического отклонения случайной величины x относительно её математического ожидания на основе несмещенной оценки ее дисперсии):

- дисперсия — i-й элемент выборки где -объём выборки -среднее арифметическое выборки -: - дисперсия — i-й элемент выборки где -объём выборки -среднее арифметическое выборки -: Следует отметить, что обе оценки являются смещёнными. В общем случае несмещенную оценку построить невозможно. Однако оценка на основе оценки несмещённой дисперсии является состоятельной.

Правило трёх сигм ( ) — практически все значения нормально распределенной случайной величины лежат Правило трёх сигм ( ) — практически все значения нормально распределенной случайной величины лежат в интервале . Более строго — приблизительно с 99, 73 % вероятностью значение нормально распределенной случайной величины лежит в указанном интервале (при условии, что величина истинная, а не полученная в результате обработки выборки). Если же истинная величина неизвестна, то следует пользоваться не , а s. Таким образом, правило трёх сигм преобразуется в правило трёх s.

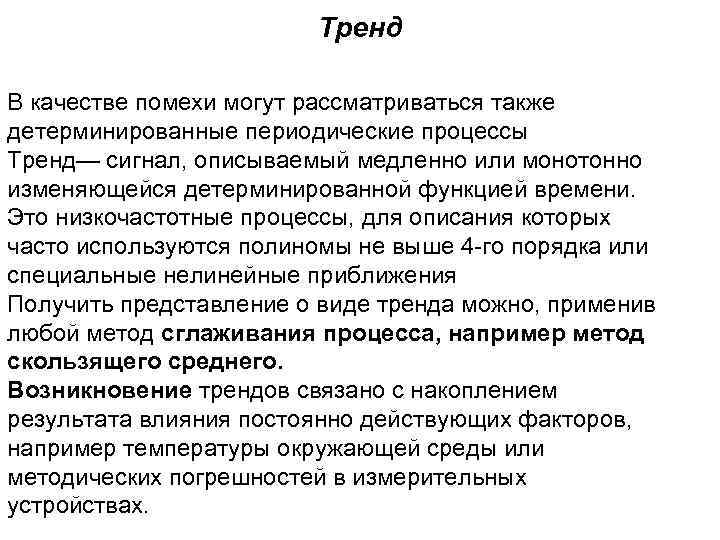

Тренд В качестве помехи могут рассматриваться также детерминированные периодические процессы Тренд— сигнал, описываемый медленно Тренд В качестве помехи могут рассматриваться также детерминированные периодические процессы Тренд— сигнал, описываемый медленно или монотонно изменяющейся детерминированной функцией времени. Это низкочастотные процессы, для описания которых часто используются полиномы не выше 4 -го порядка или специальные нелинейные приближения Получить представление о виде тренда можно, применив любой метод сглаживания процесса, например метод скользящего среднего. Возникновение трендов связано с накоплением результата влияния постоянно действующих факторов, например температуры окружающей среды или методических погрешностей в измерительных устройствах.

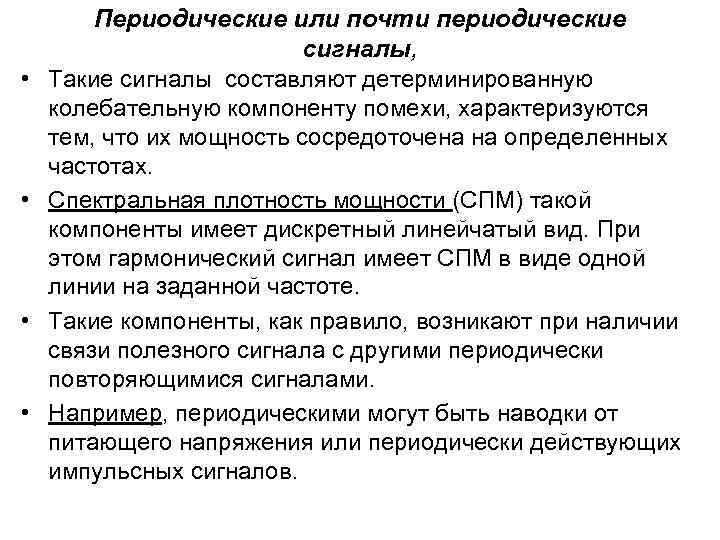

• • Периодические или почти периодические сигналы, Такие сигналы составляют детерминированную колебательную компоненту • • Периодические или почти периодические сигналы, Такие сигналы составляют детерминированную колебательную компоненту помехи, характеризуются тем, что их мощность сосредоточена на определенных частотах. Спектральная плотность мощности (СПМ) такой компоненты имеет дискретный линейчатый вид. При этом гармонический сигнал имеет СПМ в виде одной линии на заданной частоте. Такие компоненты, как правило, возникают при наличии связи полезного сигнала с другими периодически повторяющимися сигналами. Например, периодическими могут быть наводки от питающего напряжения или периодически действующих импульсных сигналов.

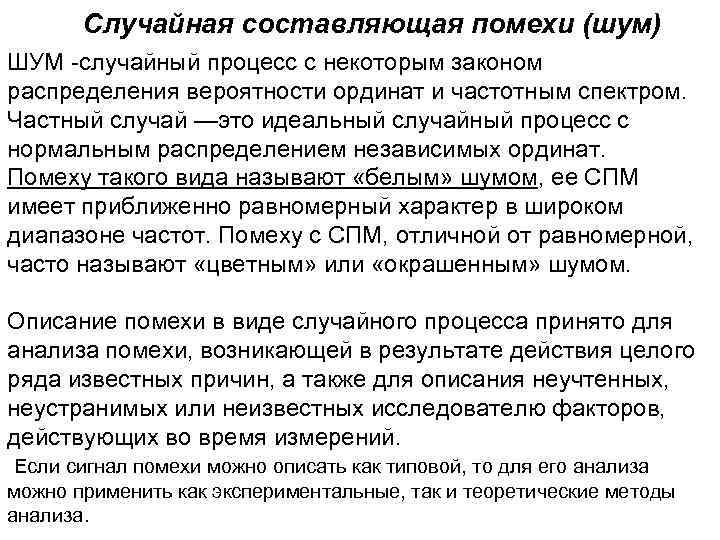

Случайная составляющая помехи (шум) ШУМ -случайный процесс с некоторым законом распределения вероятности ординат и Случайная составляющая помехи (шум) ШУМ -случайный процесс с некоторым законом распределения вероятности ординат и частотным спектром. Частный случай —это идеальный случайный процесс с нормальным распределением независимых ординат. Помеху такого вида называют «белым» шумом, ее СПМ имеет приближенно равномерный характер в широком диапазоне частот. Помеху с СПМ, отличной от равномерной, часто называют «цветным» или «окрашенным» шумом. Описание помехи в виде случайного процесса принято для анализа помехи, возникающей в результате действия целого ряда известных причин, а также для описания неучтенных, неустранимых или неизвестных исследователю факторов, действующих во время измерений. Если сигнал помехи можно описать как типовой, то для его анализа можно применить как экспериментальные, так и теоретические методы анализа.

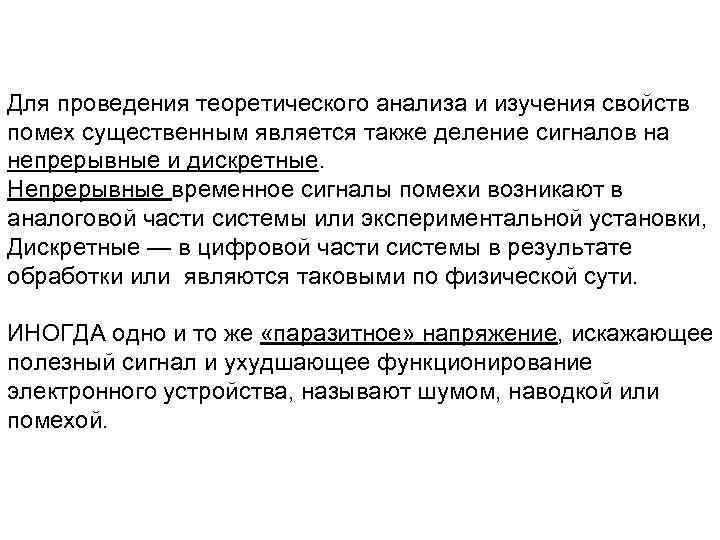

Для проведения теоретического анализа и изучения свойств помех существенным является также деление сигналов на Для проведения теоретического анализа и изучения свойств помех существенным является также деление сигналов на непрерывные и дискретные. Непрерывные временное сигналы помехи возникают в аналоговой части системы или экспериментальной установки, Дискретные — в цифровой части системы в результате обработки или являются таковыми по физической сути. ИНОГДА одно и то же «паразитное» напряжение, искажающее полезный сигнал и ухудшающее функционирование электронного устройства, называют шумом, наводкой или помехой.

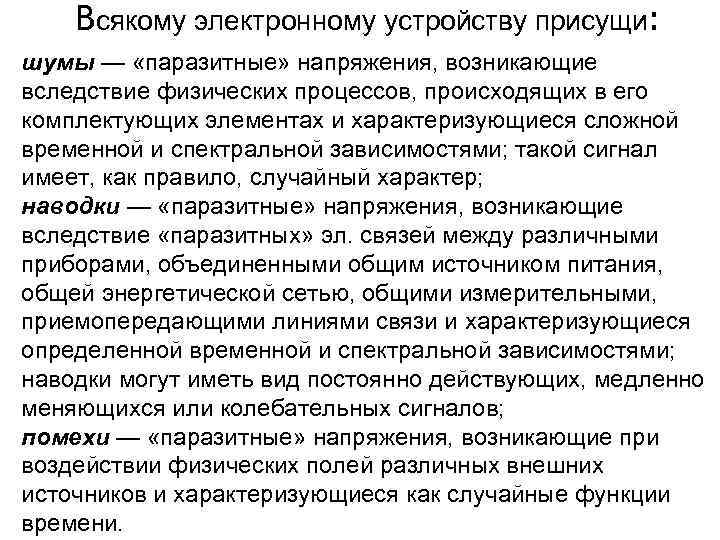

Всякому электронному устройству присущи: шумы — «паразитные» напряжения, возникающие вследствие физических процессов, происходящих в Всякому электронному устройству присущи: шумы — «паразитные» напряжения, возникающие вследствие физических процессов, происходящих в его комплектующих элементах и характеризующиеся сложной временной и спектральной зависимостями; такой сигнал имеет, как правило, случайный характер; наводки — «паразитные» напряжения, возникающие вследствие «паразитных» эл. связей между различными приборами, объединенными общим источником питания, общей энергетической сетью, общими измерительными, приемопередающими линиями связи и характеризующиеся определенной временной и спектральной зависимостями; наводки могут иметь вид постоянно действующих, медленно меняющихся или колебательных сигналов; помехи — «паразитные» напряжения, возникающие при воздействии физических полей различных внешних источников и характеризующиеся как случайные функции времени.

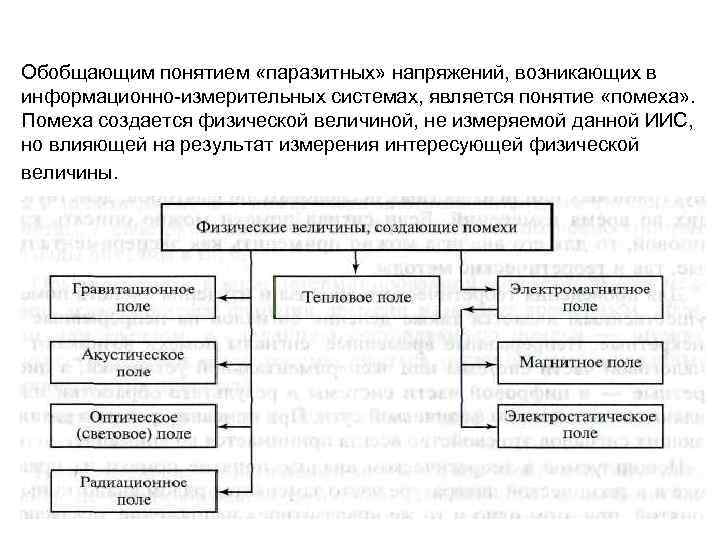

Обобщающим понятием «паразитных» напряжений, возникающих в информационно-измерительных системах, является понятие «помеха» . Помеха создается Обобщающим понятием «паразитных» напряжений, возникающих в информационно-измерительных системах, является понятие «помеха» . Помеха создается физической величиной, не измеряемой данной ИИС, но влияющей на результат измерения интересующей физической величины.

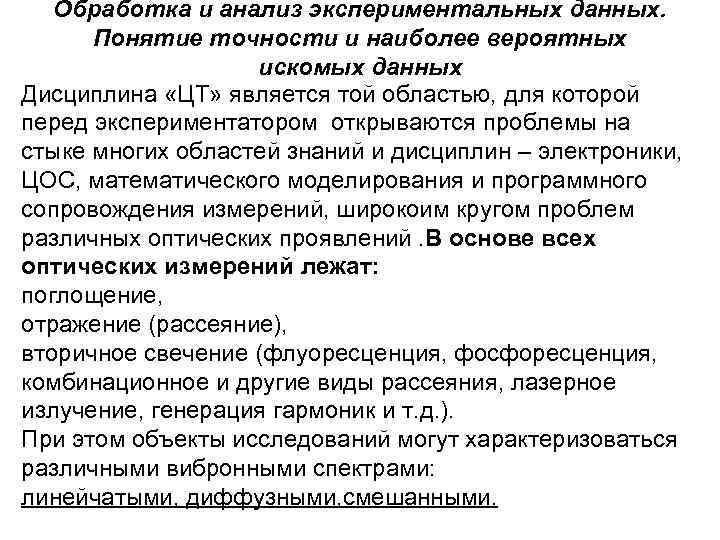

Обработка и анализ экспериментальных данных. Понятие точности и наиболее вероятных искомых данных Дисциплина «ЦТ» Обработка и анализ экспериментальных данных. Понятие точности и наиболее вероятных искомых данных Дисциплина «ЦТ» является той областью, для которой перед экспериментатором открываются проблемы на стыке многих областей знаний и дисциплин – электроники, ЦОС, математического моделирования и программного сопровождения измерений, широкоим кругом проблем различных оптических проявлений. В основе всех оптических измерений лежат: поглощение, отражение (рассеяние), вторичное свечение (флуоресценция, фосфоресценция, комбинационное и другие виды рассеяния, лазерное излучение, генерация гармоник и т. д. ). При этом объекты исследований могут характеризоваться различными вибронными спектрами: линейчатыми, диффузными, смешанными.

ПОГРЕШНОСТИ Тип спектра определяет специфику измерений, подбор аппаратуры и методов обработки результатов. Любые измерения ПОГРЕШНОСТИ Тип спектра определяет специфику измерений, подбор аппаратуры и методов обработки результатов. Любые измерения не могут быть абсолютно точными. При измерениях всегда получается результат с некоторой погрешностью (ошибкой). Измеренная величина всегда отличается от истинного ее значения на величину систематической и случайной погрешностей.
