Современные САПР одежды ¡ ¡ ¡ ¡ Принципы автоматизации процессов конструирования в различных САПР. Классификация современных САПР одежды. Системы «плоскостного» и «пространственного» проектирования. Обзор, назначение и основные возможности отечественных САПР. Обзор, назначение и основные возможности зарубежных САПР. Критерии выбора САПР одежды. Технические средства в САПР швейного производства. Направления совершенствования процесса проектирования одежды в условиях САПР.

Принципы автоматизации процессов конструирования в различных САПР Функции САПР Тип САПР 1 типа Ввод лекал Построение базовой конструкции Моделирование лекал САПР 2 типа САПР 3 типа Дигитайзер, сканнер, фотоаппарат Дигитайзер, сканнер Вручную Аналитическим способом по конкретным, «зашитым» в программу методикам С помощью графических программ САПР 4 типа Аналитическим способом по различным методикам Аналитическая запись простым и удобным языком с Выполняется в параллельным графическом отображением режиме с построения на одновременно экране й записью алгоритма построения Автоматическое выполнение Создание для каждой конструктивной точки контура алгоритма для Градация лекал каждого из лекала правил перемещения заданных размеров

Классификация современных САПР одежды. Системы «плоскостного» и «пространственного» проектирования ¡ ¡ ¡ Системы 2 -CAD/CAM исходная информация – размеры фигуры человека, итог – плоскостной чертеж конструкции деталей изделия Системы 3 -CAD/CAM исходная информация – 3 -х мерное изображение фигуры человека и инженерные методики конструирования, направленные на объемно-пространственную форму изделия, итог – развертка объемного изделия в плоскую конструкцию Системы 2, 5 - CAD/CAM осуществляется «плоскостное» конструирование (2 CAD/CAM), но спроектированное изделие можно увидеть в 3 -х мерном измерении (3 d-модель).

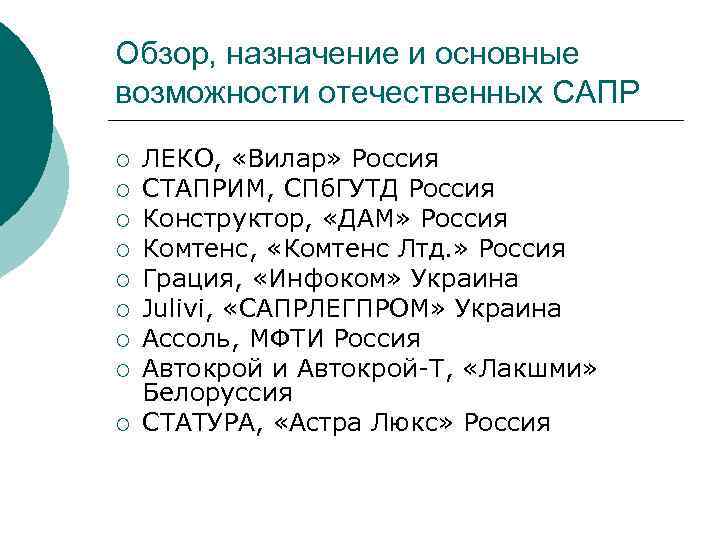

Обзор, назначение и основные возможности отечественных САПР ¡ ¡ ¡ ¡ ¡ ЛЕКО, «Вилар» Россия СТАПРИМ, СПб. ГУТД Россия Конструктор, «ДАМ» Россия Комтенс, «Комтенс Лтд. » Россия Грация, «Инфоком» Украина Julivi, «САПРЛЕГПРОМ» Украина Ассоль, МФТИ Россия Автокрой и Автокрой-Т, «Лакшми» Белоруссия СТАТУРА, «Астра Люкс» Россия

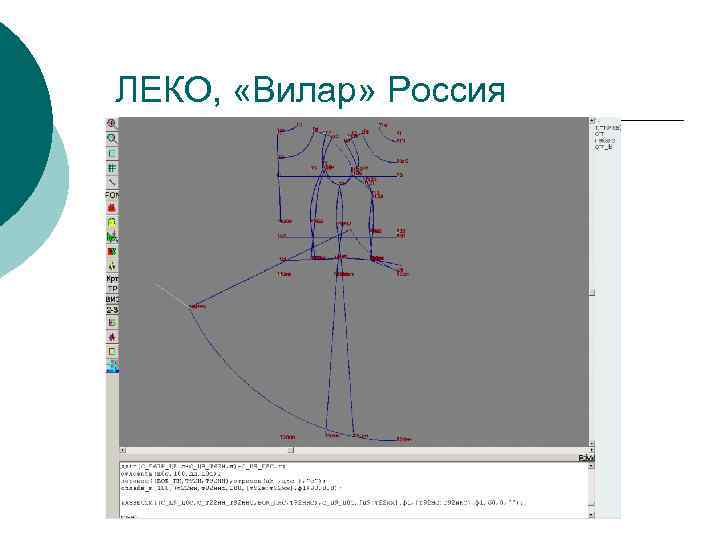

ЛЕКО, «Вилар» Россия

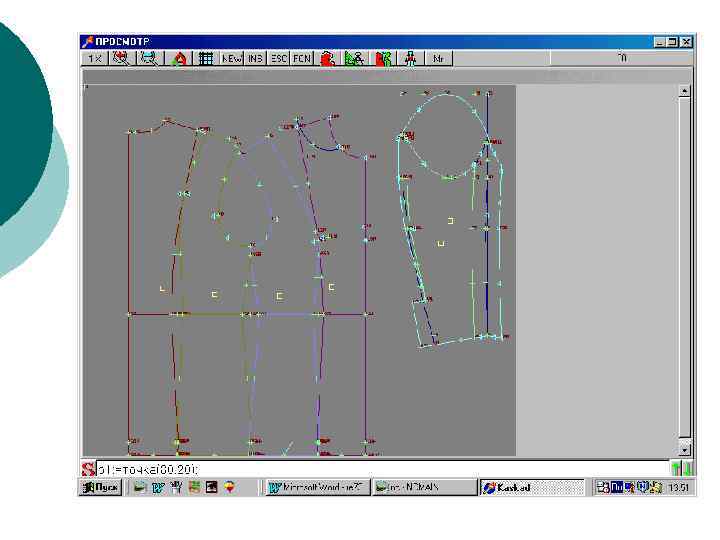

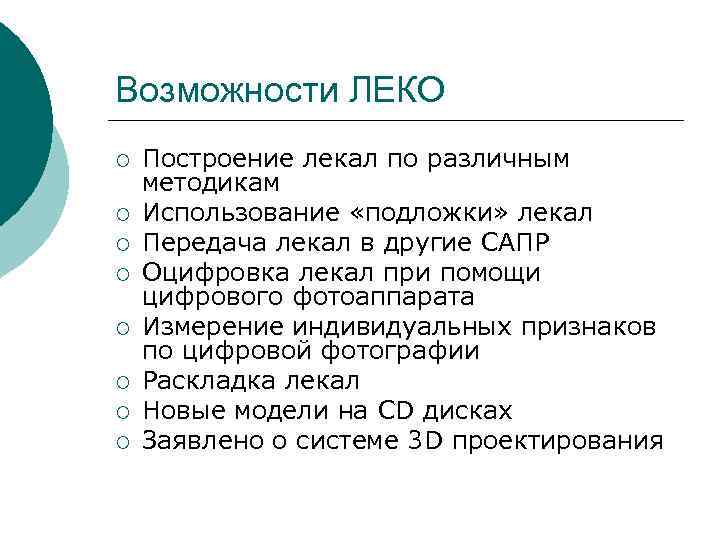

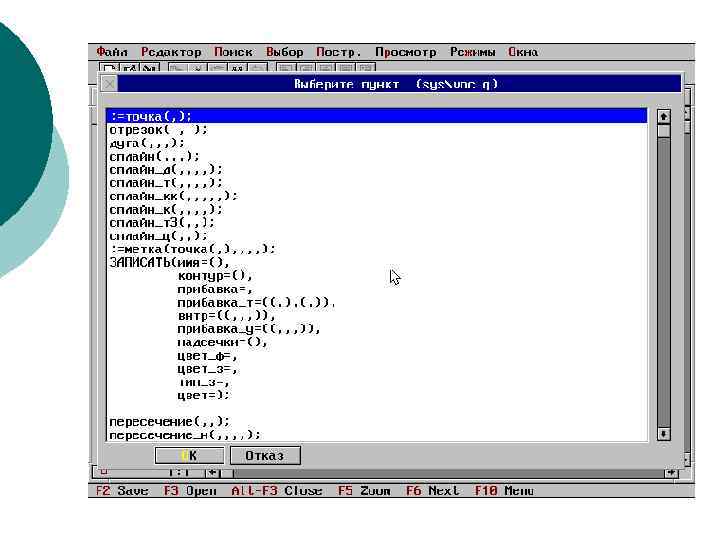

Возможности ЛЕКО ¡ ¡ ¡ ¡ Построение лекал по различным методикам Использование «подложки» лекал Передача лекал в другие САПР Оцифровка лекал при помощи цифрового фотоаппарата Измерение индивидуальных признаков по цифровой фотографии Раскладка лекал Новые модели на CD дисках Заявлено о системе 3 D проектирования

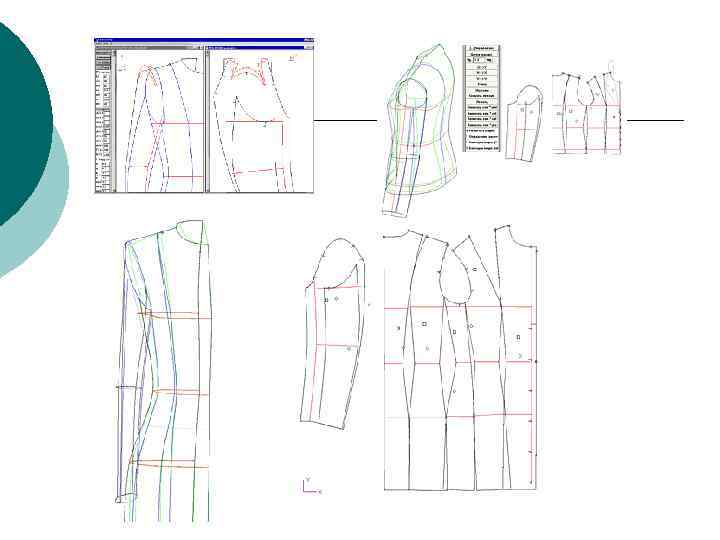

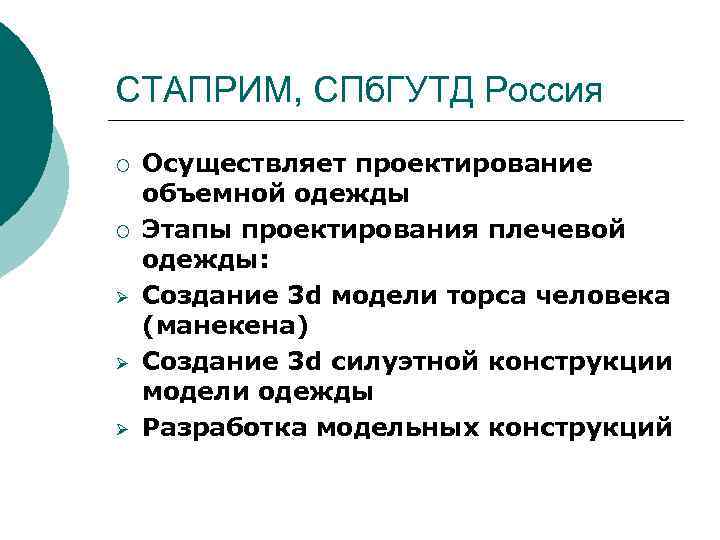

СТАПРИМ, СПб. ГУТД Россия ¡ ¡ Ø Ø Ø Осуществляет проектирование объемной одежды Этапы проектирования плечевой одежды: Создание 3 d модели торса человека (манекена) Создание 3 d силуэтной конструкции модели одежды Разработка модельных конструкций

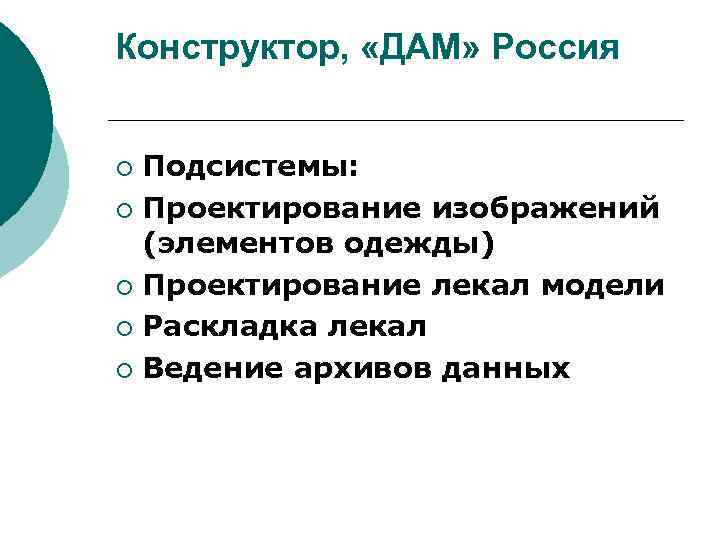

Конструктор, «ДАМ» Россия Подсистемы: ¡ Проектирование изображений (элементов одежды) ¡ Проектирование лекал модели ¡ Раскладка лекал ¡ Ведение архивов данных ¡

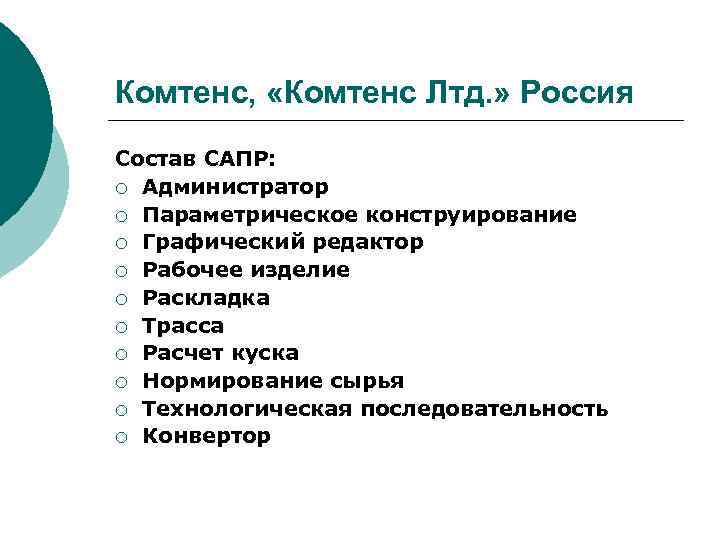

Комтенс, «Комтенс Лтд. » Россия Состав САПР: ¡ Администратор ¡ Параметрическое конструирование ¡ Графический редактор ¡ Рабочее изделие ¡ Раскладка ¡ Трасса ¡ Расчет куска ¡ Нормирование сырья ¡ Технологическая последовательность ¡ Конвертор

Внешний вид программ AB OVO (Комтенс)

Выбор модели в программе Раскладка (Комтенс)

Раскладка в САПР Комтенс

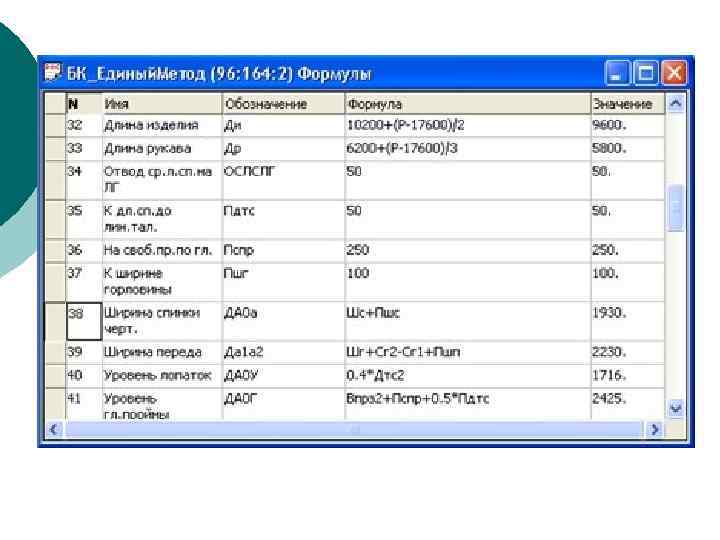

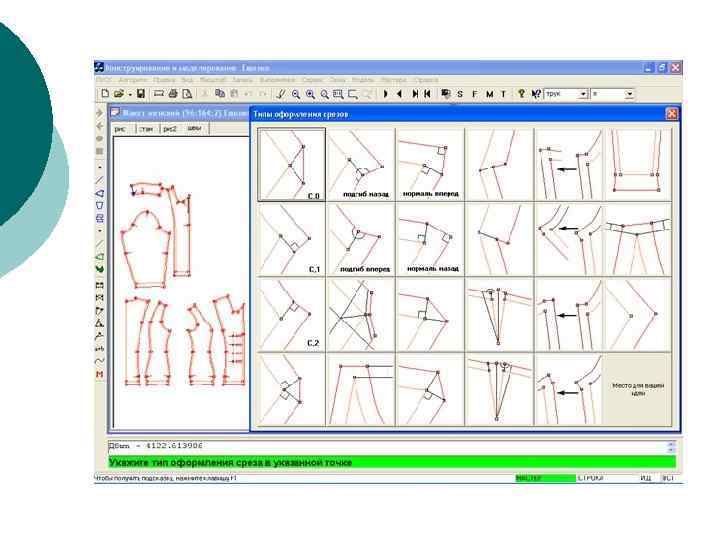

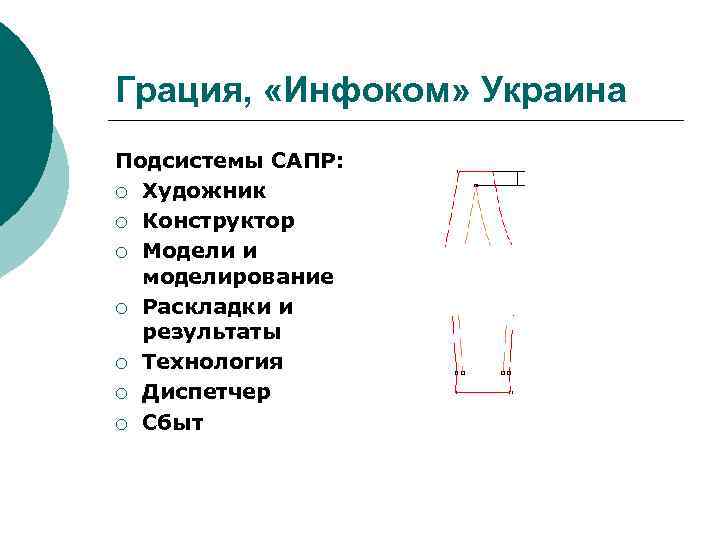

Грация, «Инфоком» Украина Подсистемы САПР: ¡ Художник ¡ Конструктор ¡ Модели и моделирование ¡ Раскладки и результаты ¡ Технология ¡ Диспетчер ¡ Сбыт

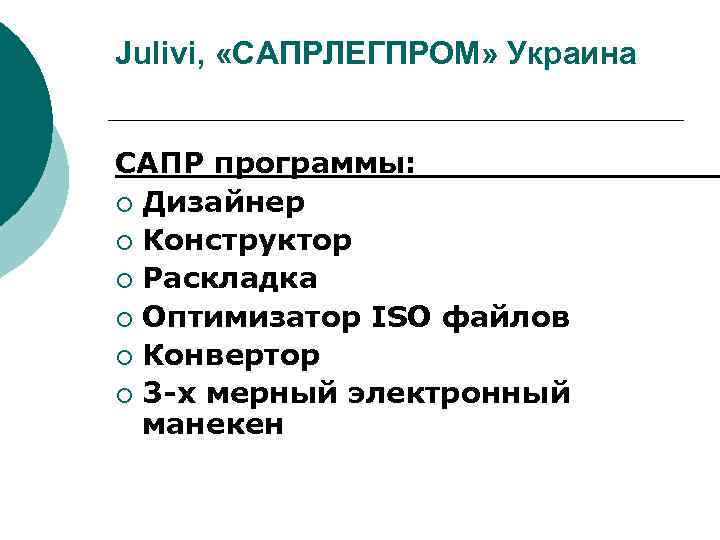

Julivi, «САПРЛЕГПРОМ» Украина САПР программы: ¡ Дизайнер ¡ Конструктор ¡ Раскладка ¡ Оптимизатор ISO файлов ¡ Конвертор ¡ 3 -х мерный электронный манекен

Julivi, «САПРЛЕГПРОМ» АСУП программы: ¡ Планирование подготовки производства ¡ Расчет кусков ¡ Диспетчер ¡ Склад сырья ¡ Склад фурнитуры ¡ Склад готовой продукции ¡ Кладовая кроя ¡ Технологическая последовательность ¡ Схема разделения труда ¡ Расчет расхода ниток ¡ Техническое описание ¡ Учет труда сдельщиков

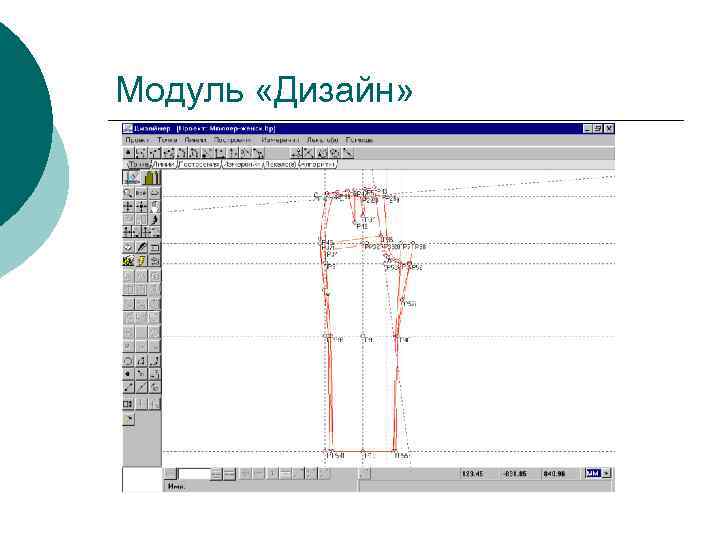

Модуль «Дизайн»

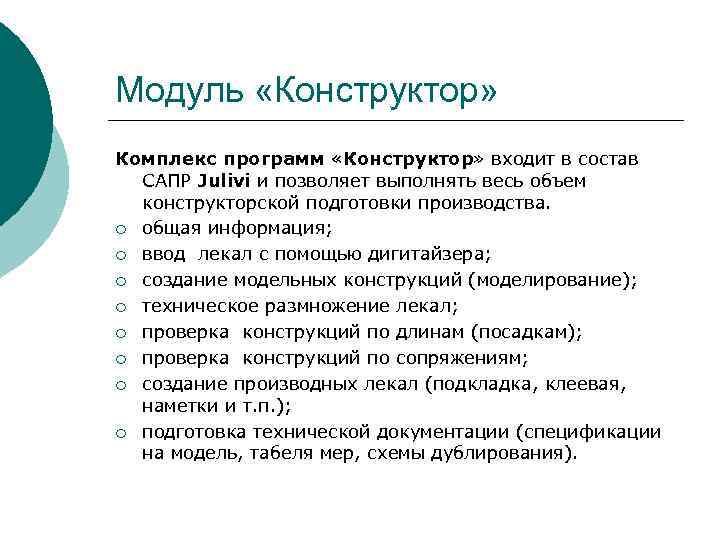

Модуль «Конструктор» Комплекс программ «Конструктор» входит в состав САПР Julivi и позволяет выполнять весь объем конструкторской подготовки производства. ¡ общая информация; ¡ ввод лекал с помощью дигитайзера; ¡ создание модельных конструкций (моделирование); ¡ техническое размножение лекал; ¡ проверка конструкций по длинам (посадкам); ¡ проверка конструкций по сопряжениям; ¡ создание производных лекал (подкладка, клеевая, наметки и т. п. ); ¡ подготовка технической документации (спецификации на модель, табеля мер, схемы дублирования).

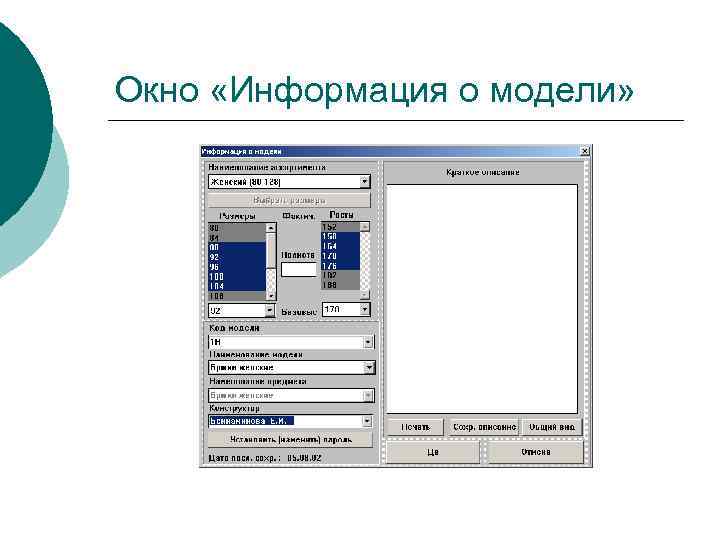

Окно «Информация о модели»

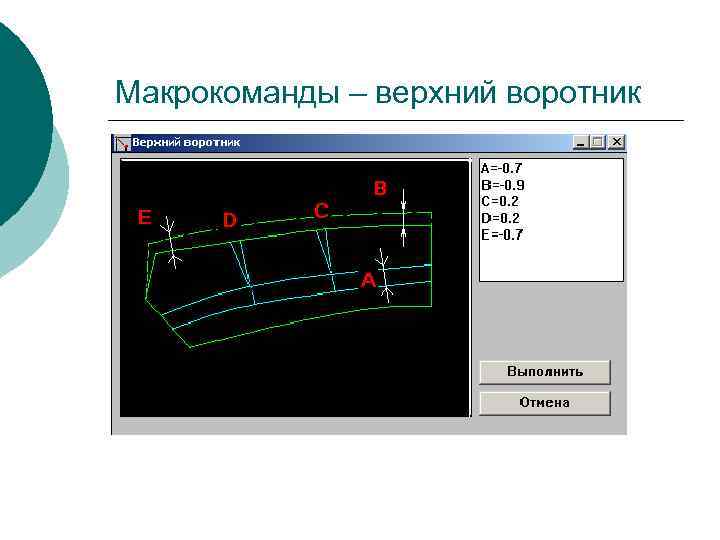

Макрокоманды – верхний воротник

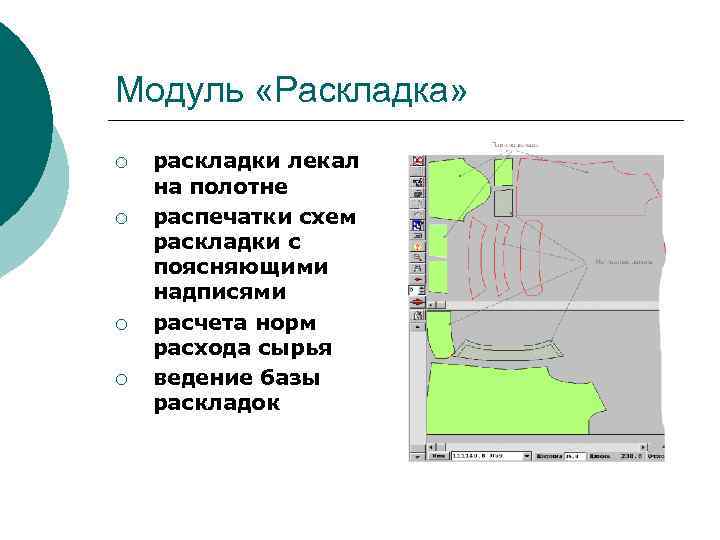

Модуль «Раскладка» ¡ ¡ раскладки лекал на полотне распечатки схем раскладки с поясняющими надписями расчета норм расхода сырья ведение базы раскладок

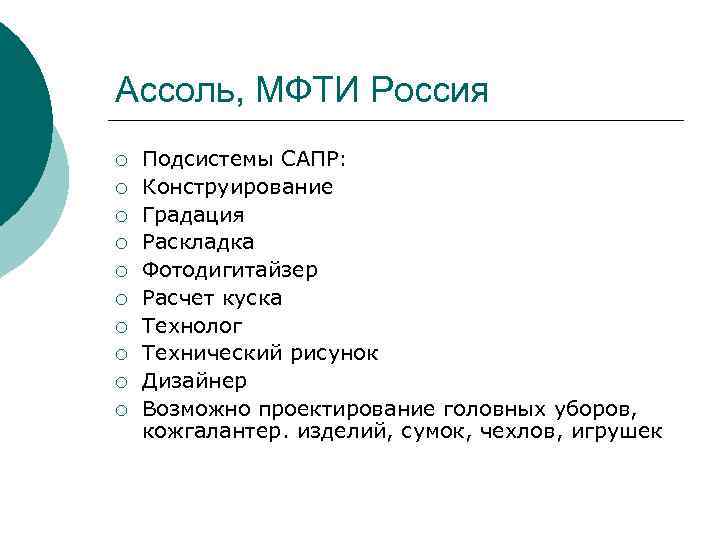

Ассоль, МФТИ Россия ¡ ¡ ¡ ¡ ¡ Подсистемы САПР: Конструирование Градация Раскладка Фотодигитайзер Расчет куска Технолог Технический рисунок Дизайнер Возможно проектирование головных уборов, кожгалантер. изделий, сумок, чехлов, игрушек

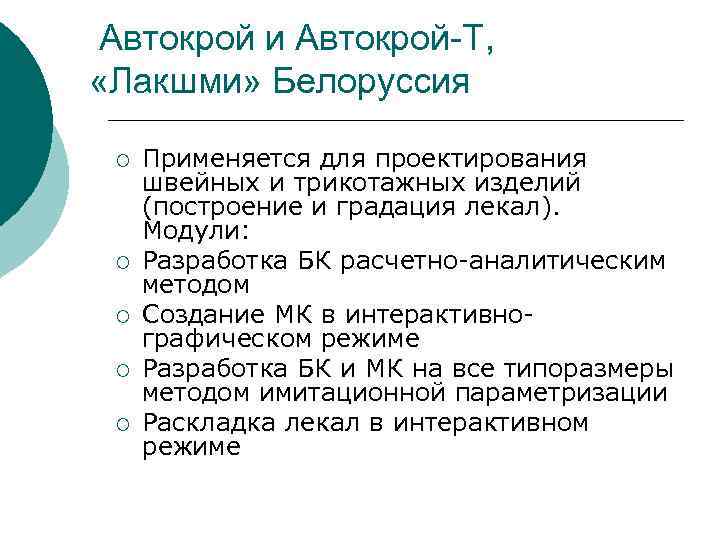

Автокрой и Автокрой-Т, «Лакшми» Белоруссия ¡ ¡ ¡ Применяется для проектирования швейных и трикотажных изделий (построение и градация лекал). Модули: Разработка БК расчетно-аналитическим методом Создание МК в интерактивнографическом режиме Разработка БК и МК на все типоразмеры методом имитационной параметризации Раскладка лекал в интерактивном режиме

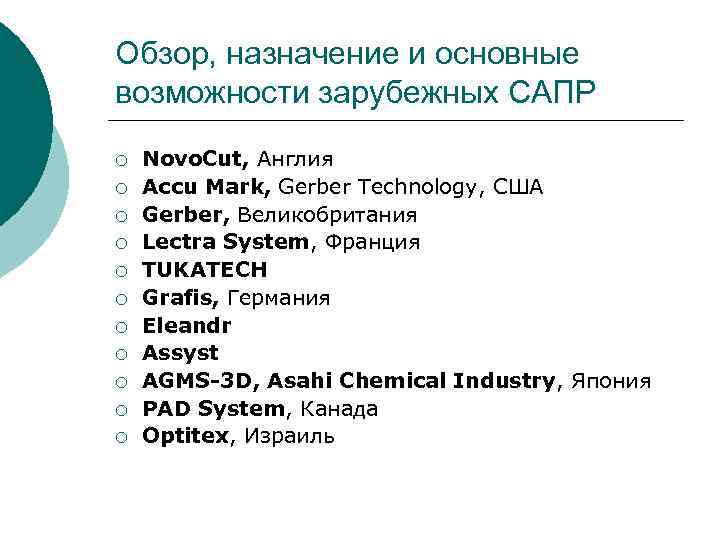

Обзор, назначение и основные возможности зарубежных САПР ¡ ¡ ¡ Novo. Cut, Англия Accu Mark, Gerber Technology, США Gerber, Великобритания Lectra System, Франция TUKATECH Grafis, Германия Eleandr Аssyst AGMS-3 D, Asahi Chemical Industry, Япония PAD System, Канада Optitex, Израиль

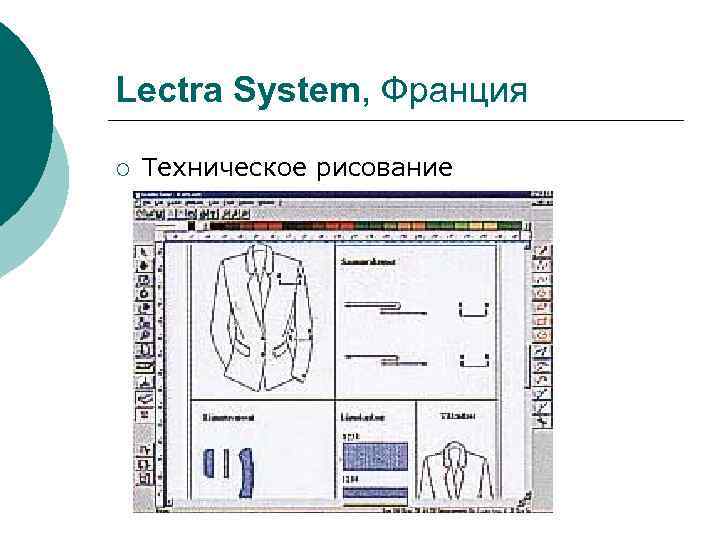

Lectra System, Франция ¡ Техническое рисование

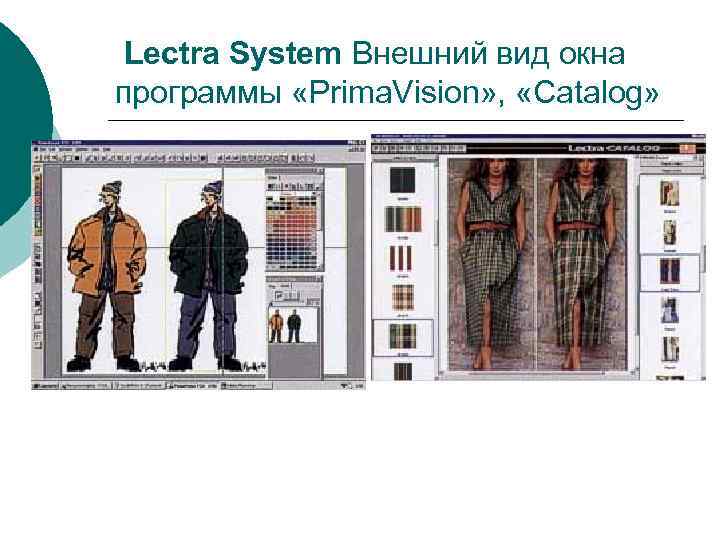

Lectra System Внешний вид окна программы «Prima. Vision» , «Catalog»

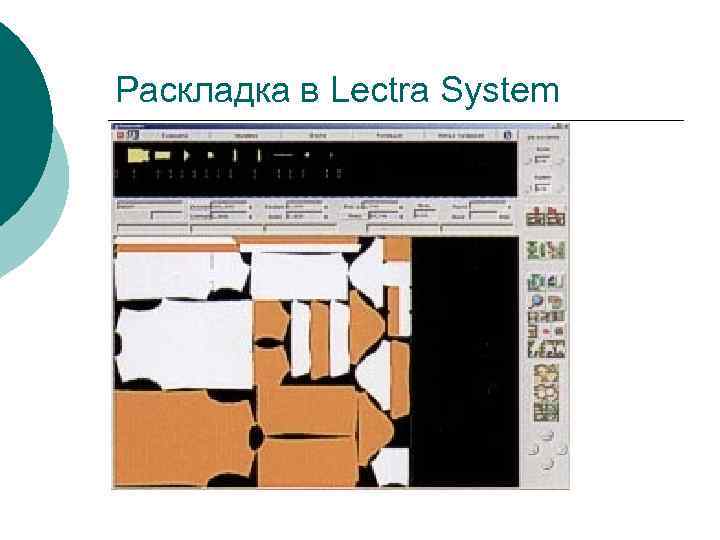

Раскладка в Lectra System

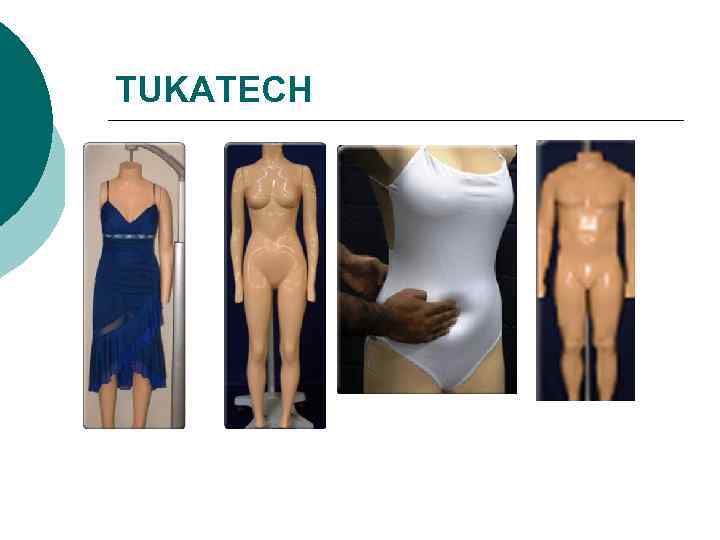

TUKATECH

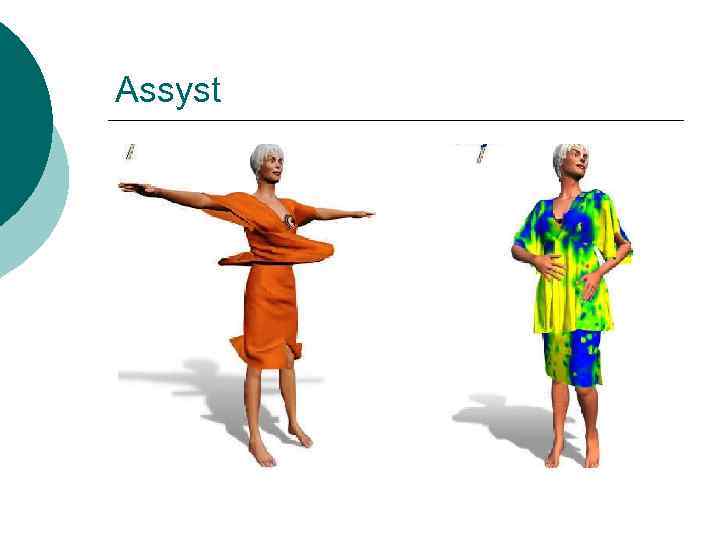

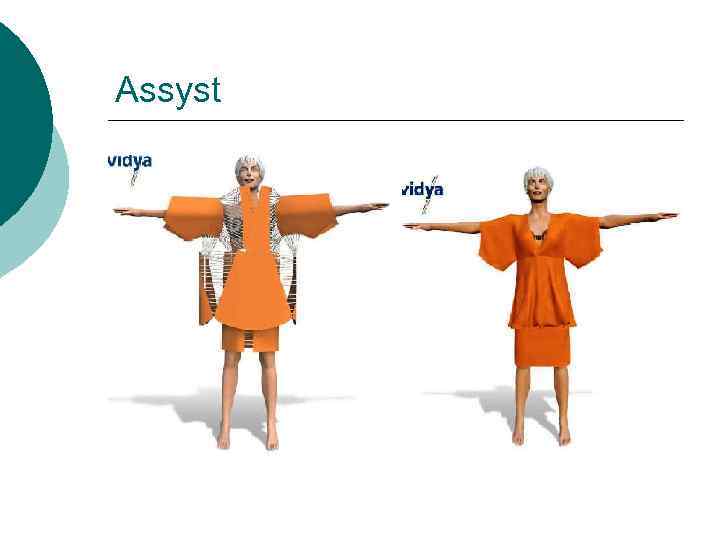

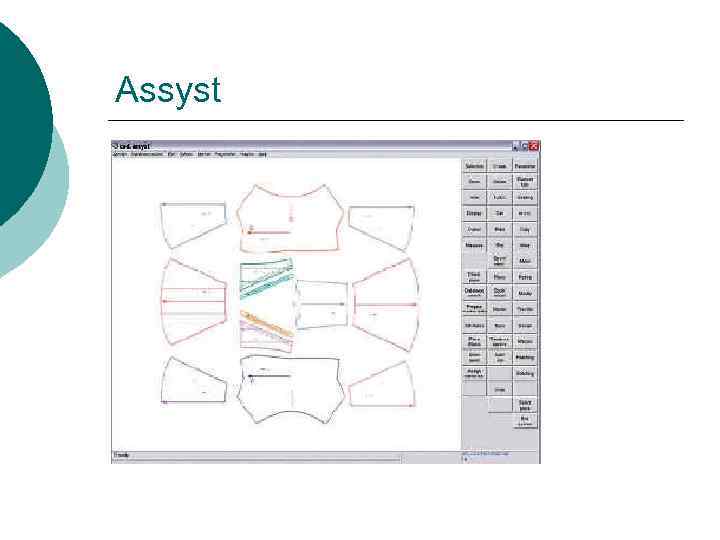

Assyst
