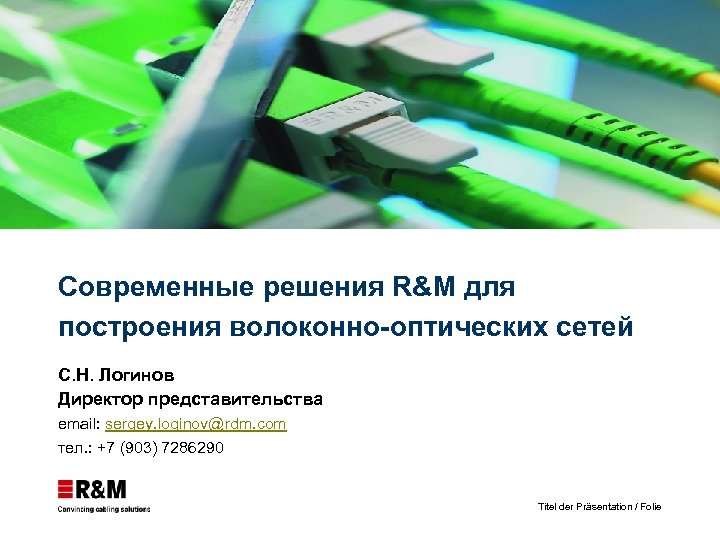

Современные решения R&M для построения волоконно-оптических сетей С. Н. Логинов Директор представительства email: sergey. loginov@rdm. com тел. : +7 (903) 7286290 Titel der Präsentation / Folie

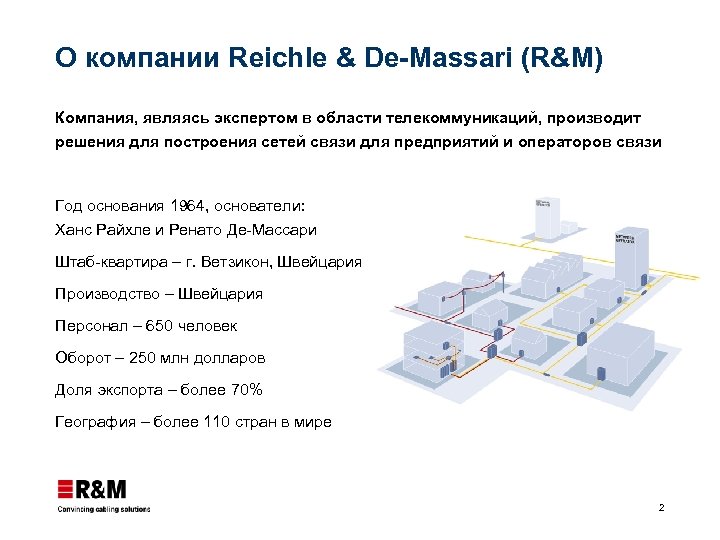

О компании Reichle & De-Massari (R&M) Компания, являясь экспертом в области телекоммуникаций, производит решения для построения сетей связи для предприятий и операторов связи Год основания 1964, основатели: Ханс Райхле и Ренато Де-Массари Штаб-квартира – г. Ветзикон, Швейцария Производство – Швейцария Персонал – 650 человек Оборот – 250 млн долларов Доля экспорта – более 70% География – более 110 стран в мире 2

Видение «На первом уровне быть первым» 7 - Application Layer 6 - Presentation Layer 5 - Session Layer 4 - Transport Layer 3 - Network Layer 2 - Data Link Layer § приложения § передача данных § активное оборудование § пассивные компоненты 1 - Physical Layer Миссия «Максимум надежности для коммуникационных сетей» Философия «Мы не делаем то, что другие делают лучше нас» 3

R&M – более 110 стран в мире § США § Другие страны Штаб-квартира в Швейцарии § R&M Бельгия § R&M Болгария § R&M Дания § R&M Германия § R&M Финляндия § R&M Франция § R&M Великобритания § R&M Италия § R&M Люксембург § R&M Нидерланды § R&M Австрия § R&M Польша § R&M Португалия § R&M Румыния § R&M Швеция § R&M Испания § R&M Венгрия § R&M Австралия § R&M Китай, Гонк-Конг, Тайвань § R&M Египет § R&M Индия § R&M Япония § R&M Иордания § R&M Корея § R&M Россия § R&M Сингапур § R&M Саудовская Аравия § R&M ОАЭ 4

Наши заказчики – операторы связи Maltacom Bell MATAV / Hungary Hansenet France Telecom Net Cologne Telecom Serbia Deutsche Telecom Portugal Bouygues Telecom Ukr. Tel Cablenet Baden-Wurttemberg Swisscom Telecom Poland Telecom Telstra Telecom Cuba Урал. Связь. Информ Telecom Austria Волга. Телеком Северозападный Телеком City. Telecom МГТС Транстелеком Высококачественные решения на оптических и медных технологиях и сервис для операторов связи с высочайшим швейцарским качеством 5

Структура медных и оптических сетей связи Titel der Präsentation / Folie

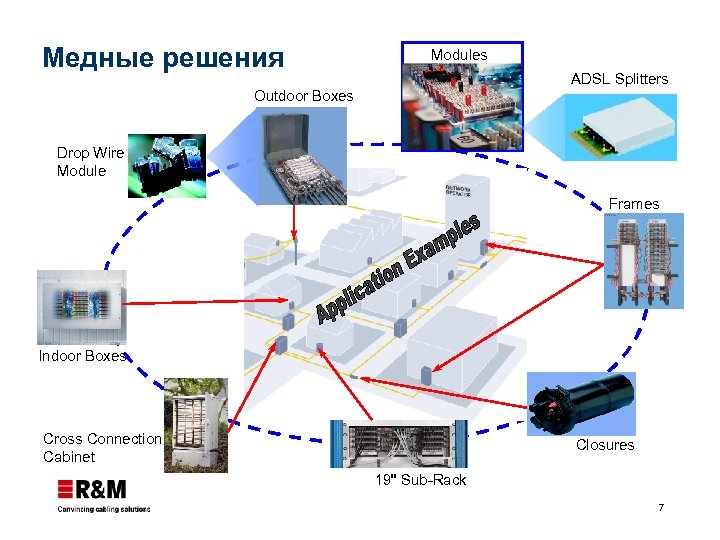

Медные решения Modules ADSL Splitters Outdoor Boxes Drop Wire Module Frames Indoor Boxes Cross Connection Cabinet Closures 19" Sub-Rack 7

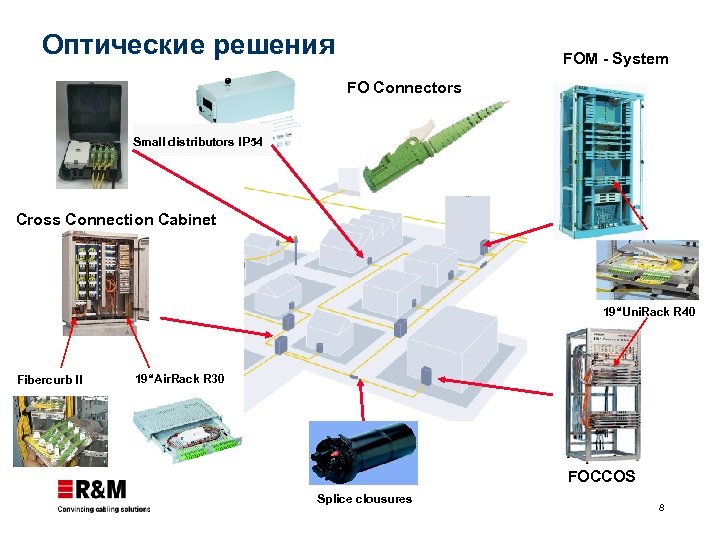

Оптические решения FOM - System FO Connectors Small distributors IP 54 Cross Connection Cabinet 19“Uni. Rack R 40 Fibercurb II 19“Air. Rack R 30 FOCCOS Splice clousures 8

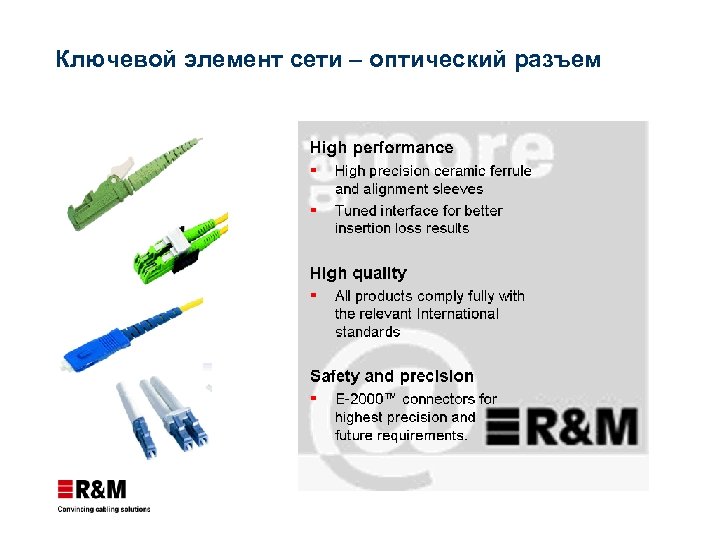

Ключевой элемент сети – оптический разъем

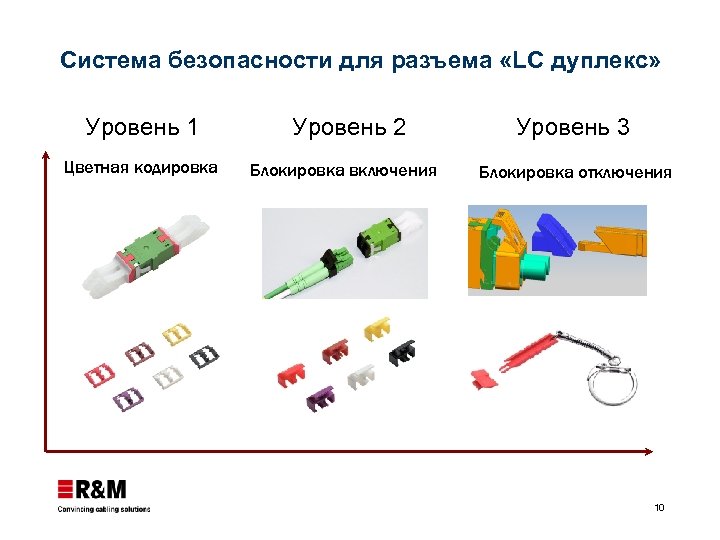

Система безопасности для разъема «LC дуплекс» Уровень 1 Цветная кодировка Уровень 2 Блокировка включения Уровень 3 Блокировка отключения 10

Волоконно-оптические кабели R&M Внутренние кабели и шнуры ü от 2 до 24 волокон ü непосредственная установка разъемов Внешняя магистраль ü от 2 до 216 волокон ü можно закапывать ü защита от грызунов Магистраль в здании ü от 2 до 24 волокон ü пожаростойкость Внешняя магистраль с броней ü от 2 до 96 волокон ü для тяжелых условий эксплуатации 11

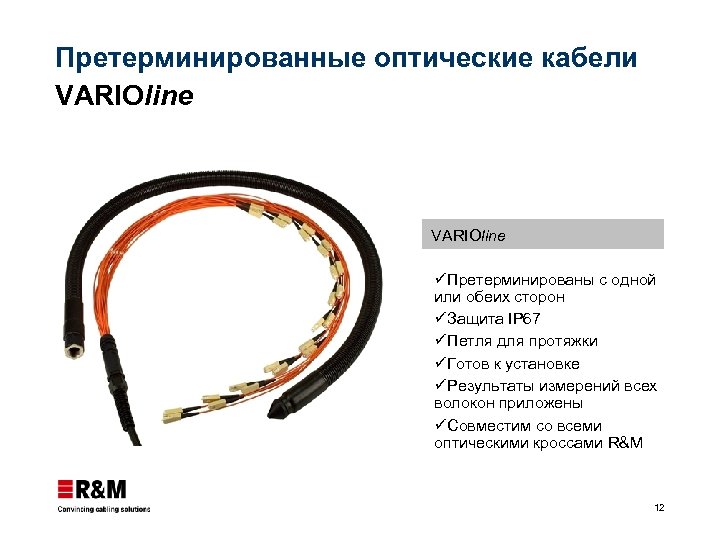

Претерминированные оптические кабели VARIOline üПретерминированы с одной или обеих сторон üЗащита IP 67 üПетля для протяжки üГотов к установке üРезультаты измерений всех волокон приложены üСовместим со всеми оптическими кроссами R&M 12

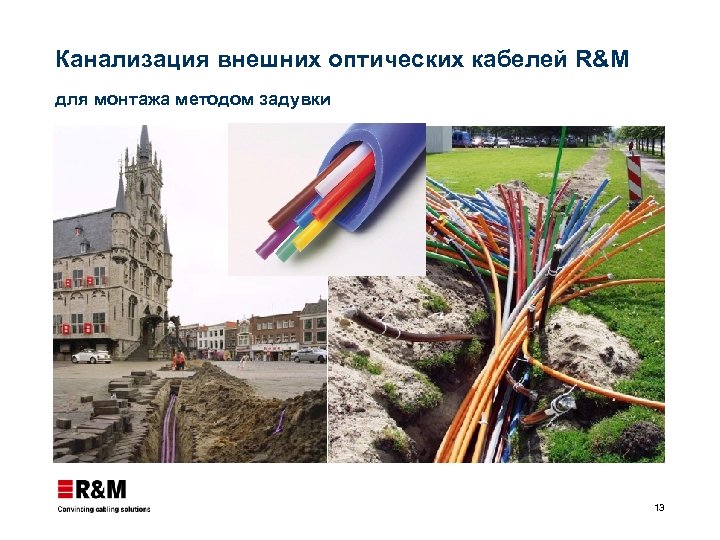

Канализация внешних оптических кабелей R&M для монтажа методом задувки 13

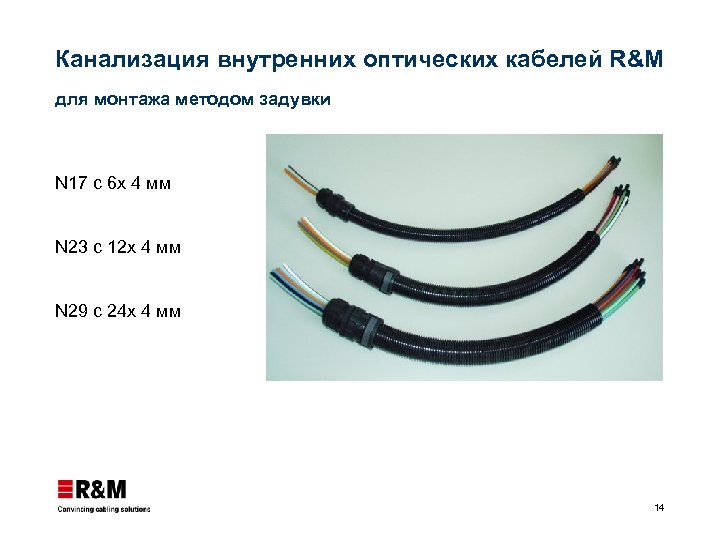

Канализация внутренних оптических кабелей R&M для монтажа методом задувки N 17 с 6 x 4 мм N 23 с 12 x 4 мм N 29 с 24 x 4 мм 14

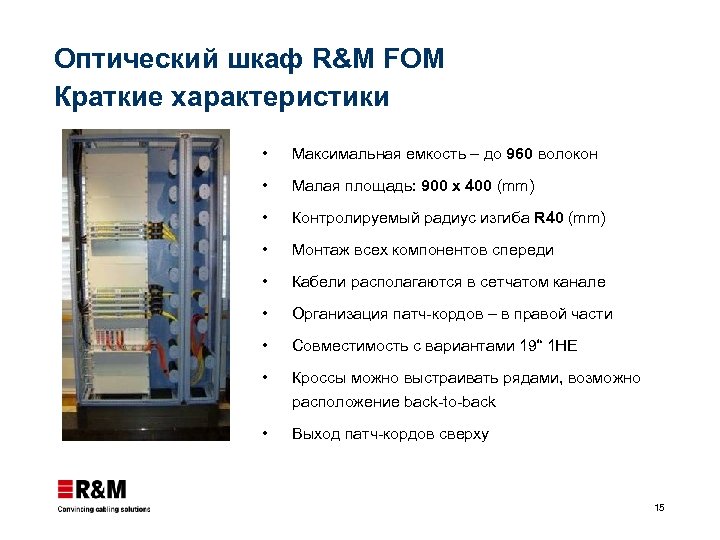

Оптический шкаф R&M FOM Краткие характеристики • Максимальная емкость – до 960 волокон • Малая площадь: 900 x 400 (mm) • Контролируемый радиус изгиба R 40 (mm) • Монтаж всех компонентов спереди • Кабели располагаются в сетчатом канале • Организация патч-кордов – в правой части • Совместимость с вариантами 19“ 1 HE • Кроссы можно выстраивать рядами, возможно расположение back-to-back • Выход патч-кордов сверху 15

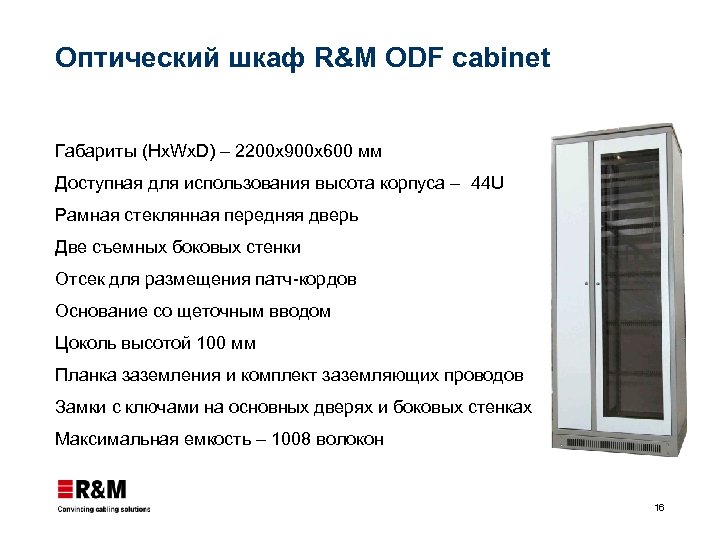

Оптический шкаф R&M ODF cabinet Габариты (Hx. Wx. D) – 2200 x 900 x 600 мм Доступная для использования высота корпуса – 44 U Рамная стеклянная передняя дверь Две съемных боковых стенки Отсек для размещения патч-кордов Основание со щеточным вводом Цоколь высотой 100 мм Планка заземления и комплект заземляющих проводов Замки с ключами на основных дверях и боковых стенках Максимальная емкость – 1008 волокон 16

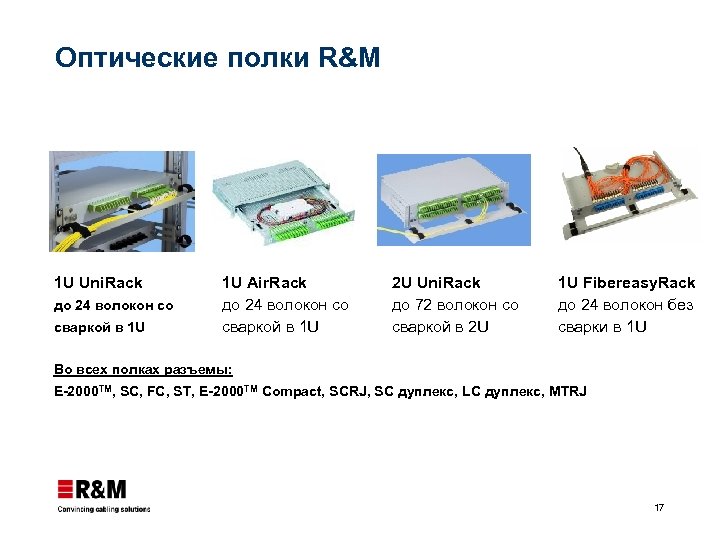

Оптические полки R&M 1 U Uni. Rack до 24 волокон со сваркой в 1 U 1 U Air. Rack до 24 волокон со сваркой в 1 U 2 U Uni. Rack до 72 волокон со сваркой в 2 U 1 U Fibereasy. Rack до 24 волокон без сварки в 1 U Во всех полках разъемы: E-2000 TM, SC, FC, ST, E-2000 TM Compact, SCRJ, SC дуплекс, LC дуплекс, MTRJ 17

Оптическая панель в R&M ODF cabinet 18

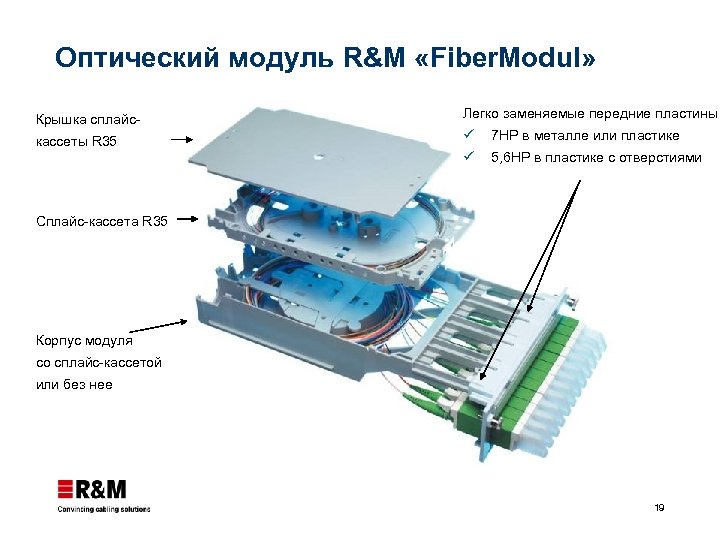

Оптический модуль R&M «Fiber. Modul» Крышка сплайс- Легко заменяемые передние пластины кассеты R 35 ü 7 HP в металле или пластике ü 5, 6 HP в пластике с отверстиями Сплайс-кассета R 35 Корпус модуля со сплайс-кассетой или без нее 19

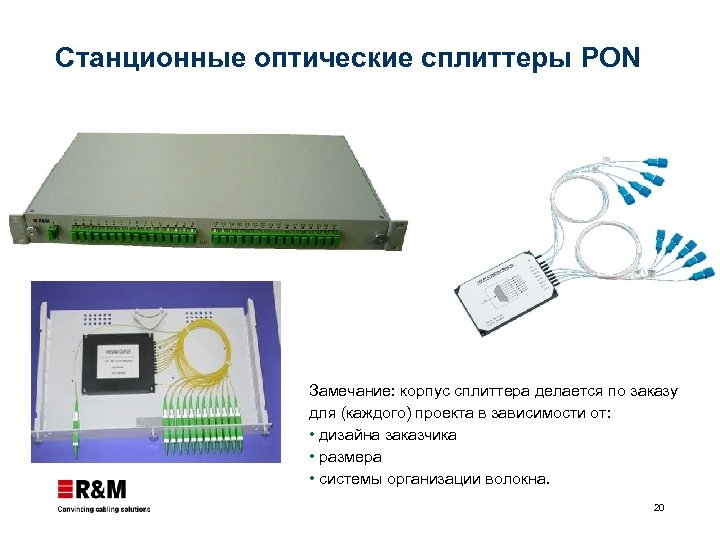

Станционные оптические сплиттеры PON Замечание: корпус сплиттера делается по заказу для (каждого) проекта в зависимости от: • дизайна заказчика • размера • системы организации волокна. 20

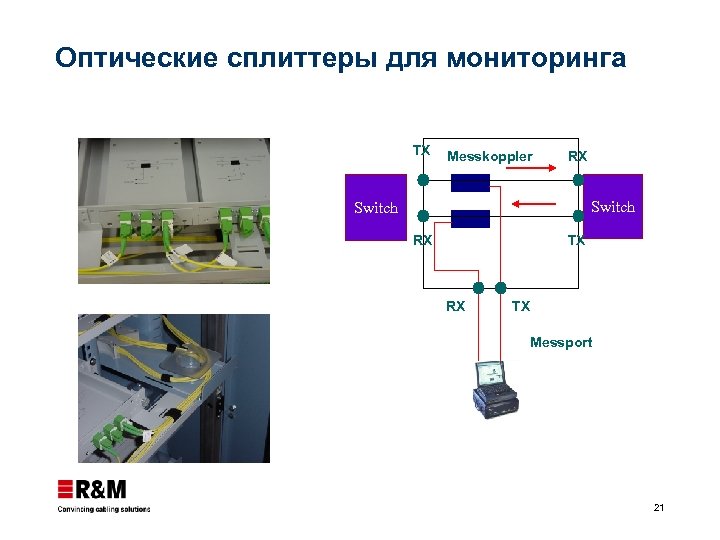

Оптические сплиттеры для мониторинга TX Messkoppler RX Switch RX TX Messport 21

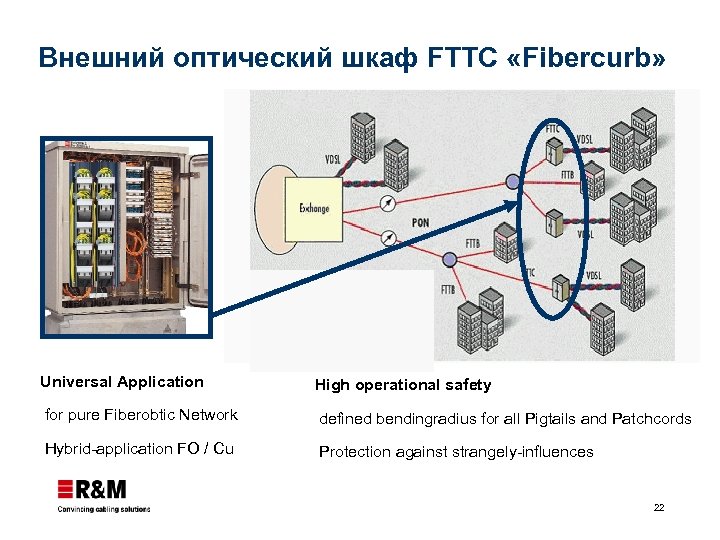

Внешний оптический шкаф FTTC «Fibercurb» Universal Application High operational safety for pure Fiberobtic Network defined bendingradius for all Pigtails and Patchcords Hybrid-application FO / Cu Protection against strangely-influences 22

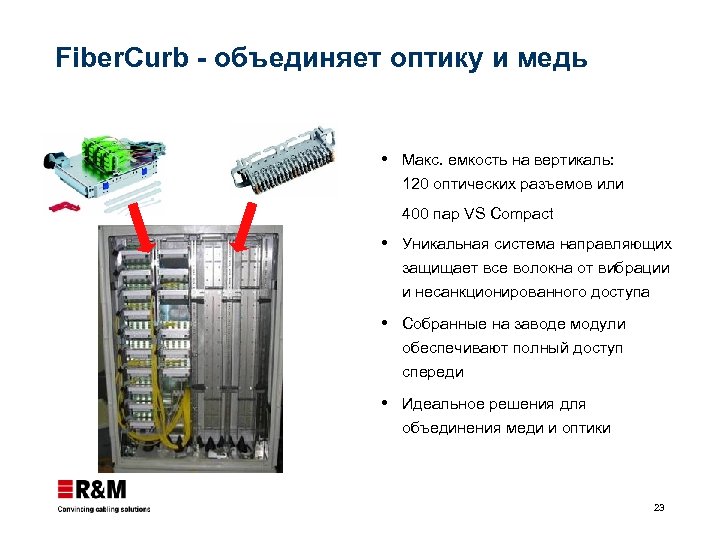

Fiber. Curb - объединяет оптику и медь Макс. емкость на вертикаль: 120 оптических разъемов или 400 пар VS Compact Уникальная система направляющих защищает все волокна от вибрации и несанкционированного доступа Собранные на заводе модули обеспечивают полный доступ спереди Идеальное решения для объединения меди и оптики 23

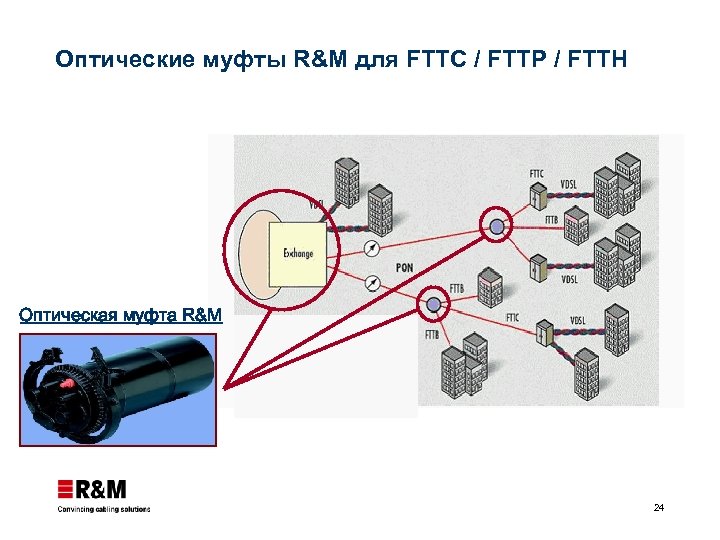

Оптические муфты R&M для FTTC / FTTP / FTTH Оптическая муфта R&M 24

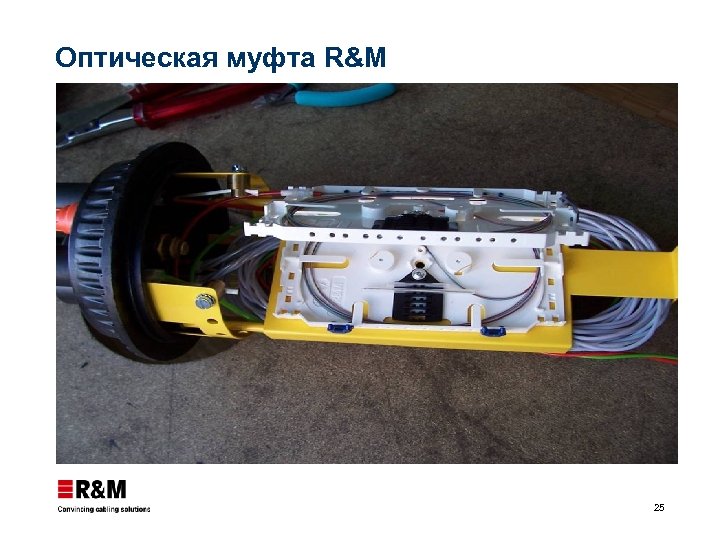

Оптическая муфта R&M 25

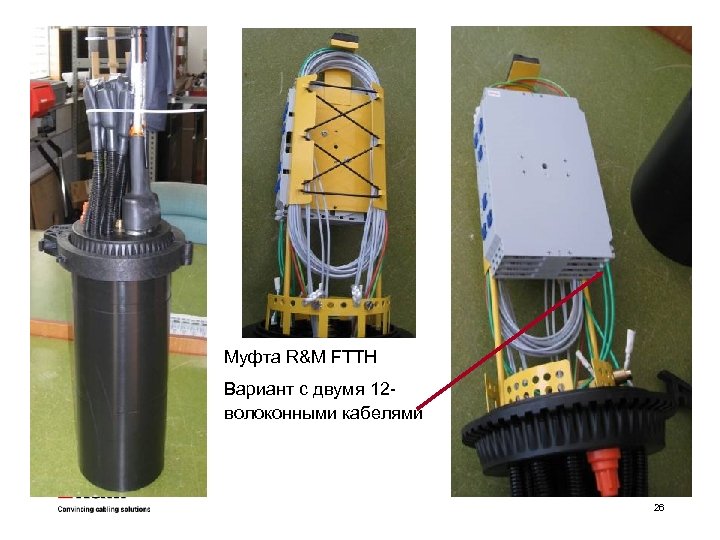

Муфта R&M FTTH Вариант с двумя 12 волоконными кабелями 26

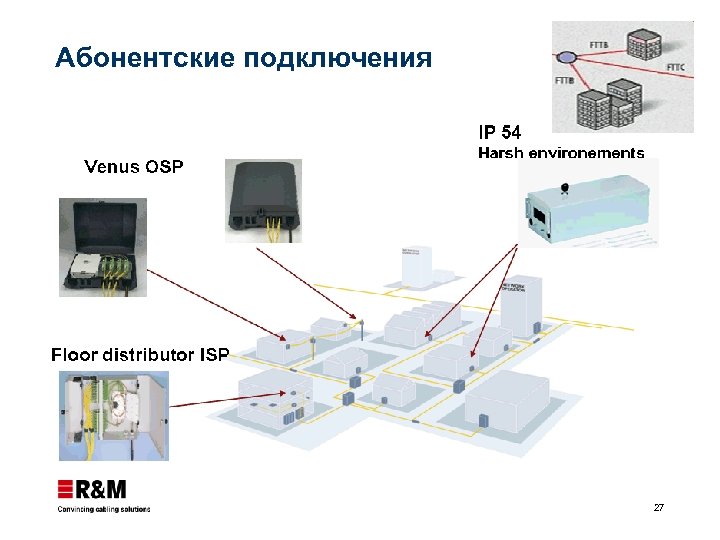

Абонентские подключения 27

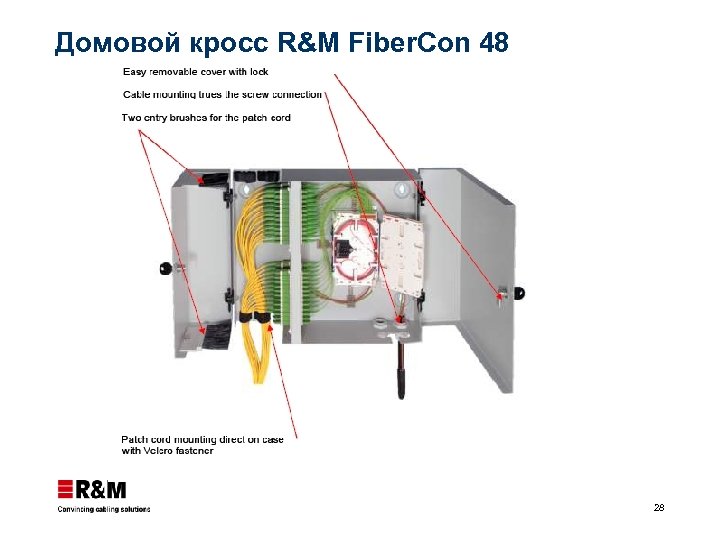

Домовой кросс R&M Fiber. Con 48 28

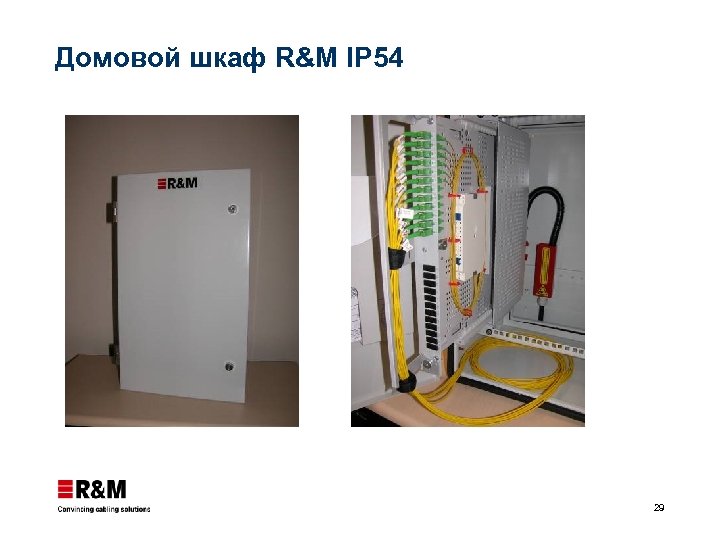

Домовой шкаф R&M IP 54 29

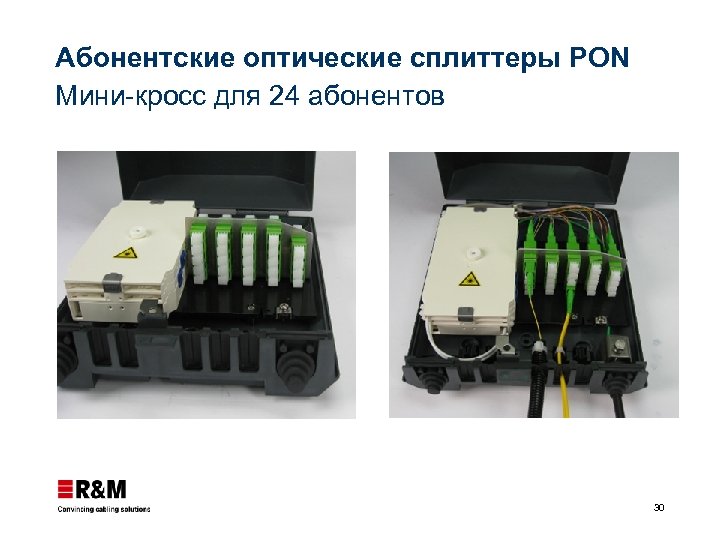

Абонентские оптические сплиттеры PON Мини-кросс для 24 абонентов 30

Конкурентные преимущества R&M Полное решение FTTx: от узла связи до абонента Совместимость с всеми технологиями FTTx: P 2 P, GPON, EPON и т. д. Модульность решений: сокращение затрат, простота расширений Все современные технологии прокладки оптических кабелей Уникальные оптические разъемы операторского класса Уникальное решение обеспечения надежности: система безопасности Производство в Швейцарии: качество, надежность Максимальные удобства монтажа и эксплуатации Комплексная техподдержка и сопровождение проектов Заказные изделия под конкретный проект 31
