Современные методы ремонта и защиты строительных конструкций. Современные методы ремонта и защиты строительных конструкций.

BASF The Chemical Company BASF – ведущий химический концерн в мире. Производственные мощности на BASF The Chemical Company BASF – ведущий химический концерн в мире. Производственные мощности на территории 41 страны 96 924 сотрудника по всему миру 96 924 сотрудниковпо всему миру Более 62, 304 миллиардов евро – объем продаж в 2008 году ООО "БАСФ Строительные системы"

BASF Инновации Научно – исследовательские центры по всему миру: Европа – 16 Северная Америка BASF Инновации Научно – исследовательские центры по всему миру: Европа – 16 Северная Америка – 13 Азия – 17 Южная Америка - 4 ООО "БАСФ Строительные системы"

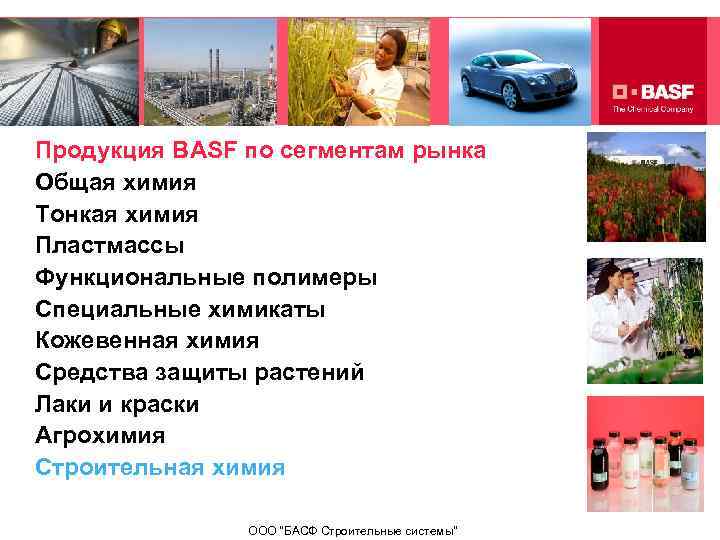

Продукция BASF по сегментам рынка Общая химия Тонкая химия Пластмассы Функциональные полимеры Специальные химикаты Продукция BASF по сегментам рынка Общая химия Тонкая химия Пластмассы Функциональные полимеры Специальные химикаты Кожевенная химия Средства защиты растений Лаки и краски Агрохимия Строительная химия ООО "БАСФ Строительные системы"

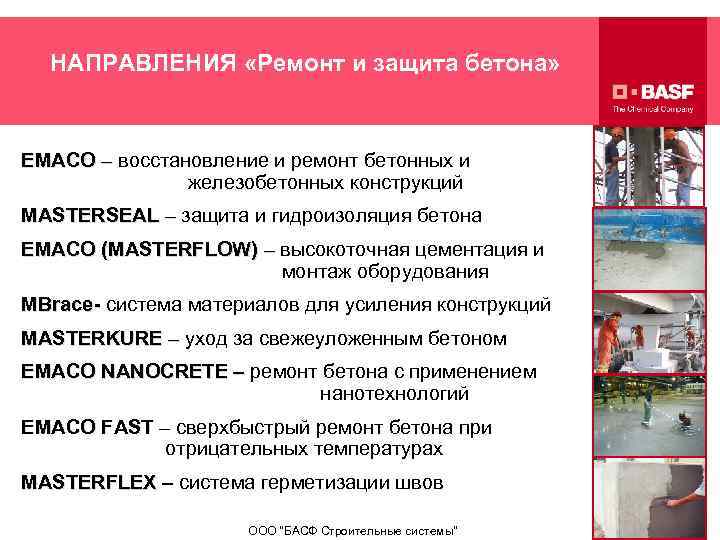

НАПРАВЛЕНИЯ «Ремонт и защита бетона» EMACO – восстановление и ремонт бетонных и железобетонных конструкций НАПРАВЛЕНИЯ «Ремонт и защита бетона» EMACO – восстановление и ремонт бетонных и железобетонных конструкций MASTERSEAL – защита и гидроизоляция бетона EMACO (MASTERFLOW) – высокоточная цементация и монтаж оборудования MBrace- система материалов для усиления конструкций - MASTERKURE – уход за свежеуложенным бетоном EMACO NANOCRETE – ремонт бетона с применением NANOCRETE – нанотехнологий EMACO FAST – сверхбыстрый ремонт бетона при отрицательных температурах MASTERFLEX – система герметизации швов MASTERFLEX ООО "БАСФ Строительные системы"

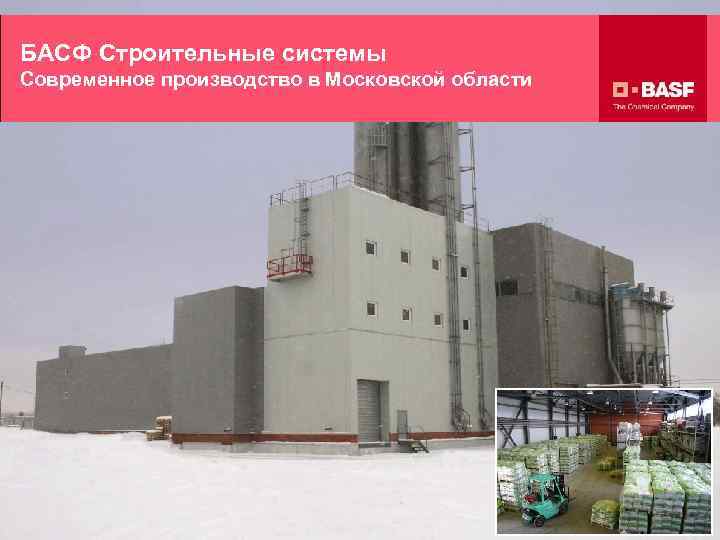

БАСФ Строительные системы Современное производство в Московской области ООО БАСФ Строительные системы Современное производство в Московской области ООО "БАСФ Строительные системы"

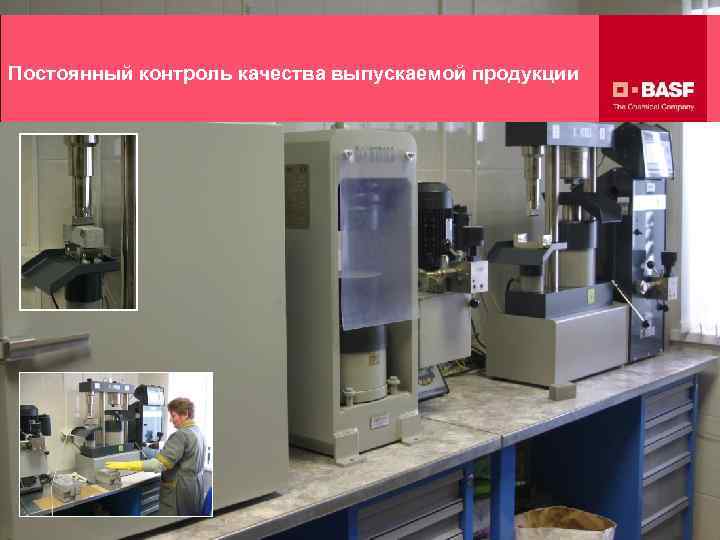

Постоянный контроль качества выпускаемой продукции ООО Постоянный контроль качества выпускаемой продукции ООО "БАСФ Строительные системы"

EMACO® в мире EMACO® - марка сухих строительных смесей № 1 в мире EMACO® в мире EMACO® - марка сухих строительных смесей № 1 в мире по обеспечению эффективных и долговременных решений, связанных с ремонтом бетона. Первая продукция EMACO® на цементной основе была произведена в Италии в начале 1970 -х. Впервые была сформулирована и реализована идея «ремонта бетона при помощи бетона» . ООО "БАСФ Строительные системы"

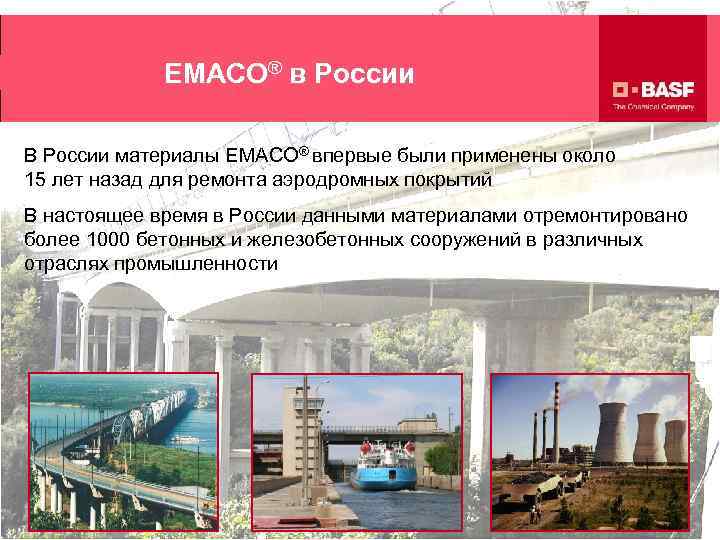

EMACO® в России В России материалы EMACO® впервые были применены около 15 лет EMACO® в России В России материалы EMACO® впервые были применены около 15 лет назад для ремонта аэродромных покрытий В настоящее время в России данными материалами отремонтировано более 1000 бетонных и железобетонных сооружений в различных отраслях промышленности ООО "БАСФ Строительные системы"

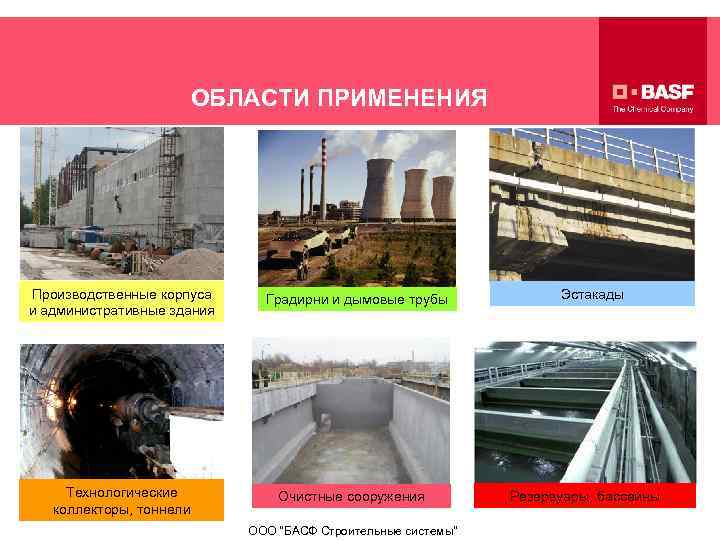

ОБЛАСТИ ПРИМЕНЕНИЯ Производственные корпуса и административные здания Технологические коллекторы, тоннели Градирни и дымовые трубы ОБЛАСТИ ПРИМЕНЕНИЯ Производственные корпуса и административные здания Технологические коллекторы, тоннели Градирни и дымовые трубы Очистные сооружения ООО "БАСФ Строительные системы" Эстакады Резервуары, бассейны

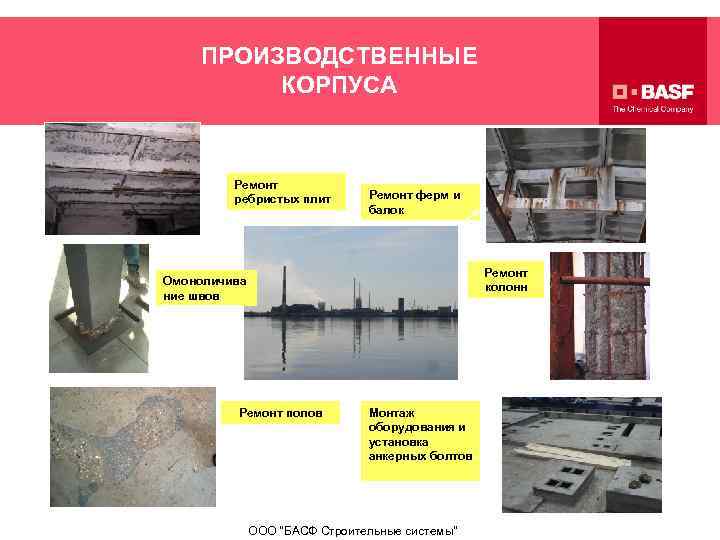

ПРОИЗВОДСТВЕННЫЕ КОРПУСА Ремонт ребристых плит Ремонт ферм и балок Ремонт колонн Омоноличива ние швов ПРОИЗВОДСТВЕННЫЕ КОРПУСА Ремонт ребристых плит Ремонт ферм и балок Ремонт колонн Омоноличива ние швов Ремонт полов Монтаж оборудования и установка анкерных болтов ООО "БАСФ Строительные системы"

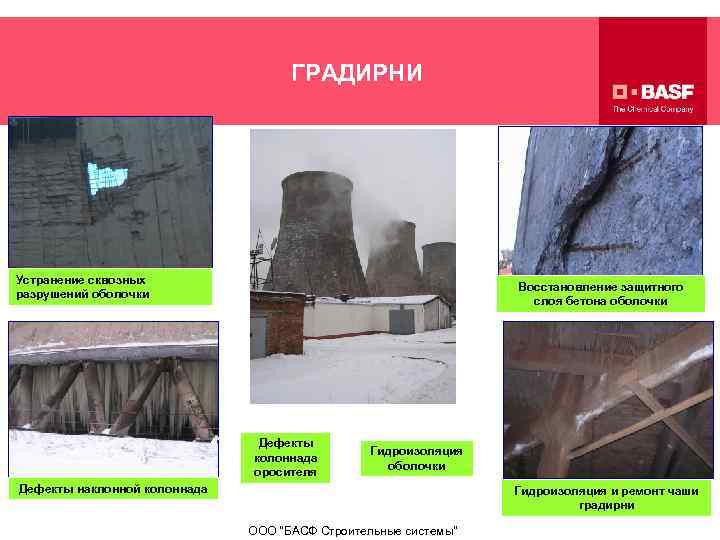

ГРАДИРНИ Устранение сквозных разрушений оболочки Восстановление защитного слоя бетона оболочки Дефекты колоннада оросителя Гидроизоляция ГРАДИРНИ Устранение сквозных разрушений оболочки Восстановление защитного слоя бетона оболочки Дефекты колоннада оросителя Гидроизоляция оболочки Дефекты наклонной колоннада Гидроизоляция и ремонт чаши градирни ООО "БАСФ Строительные системы"

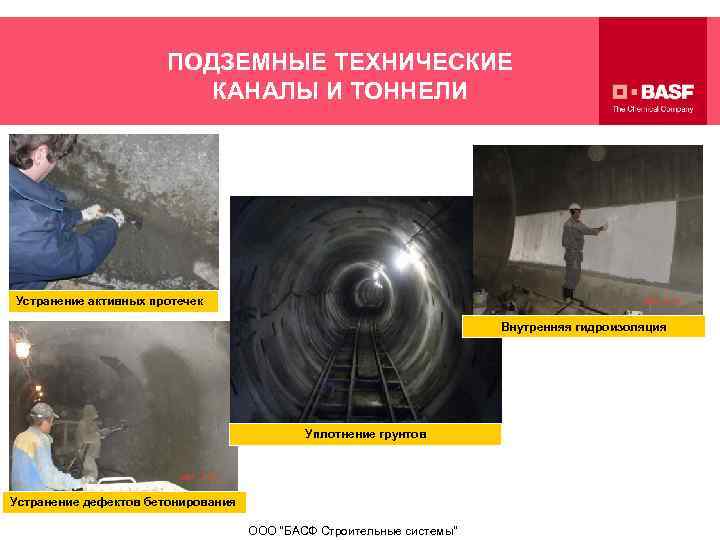

ПОДЗЕМНЫЕ ТЕХНИЧЕСКИЕ КАНАЛЫ И ТОННЕЛИ Устранение активных протечек Внутренняя гидроизоляция Уплотнение грунтов Устранение дефектов ПОДЗЕМНЫЕ ТЕХНИЧЕСКИЕ КАНАЛЫ И ТОННЕЛИ Устранение активных протечек Внутренняя гидроизоляция Уплотнение грунтов Устранение дефектов бетонирования ООО "БАСФ Строительные системы"

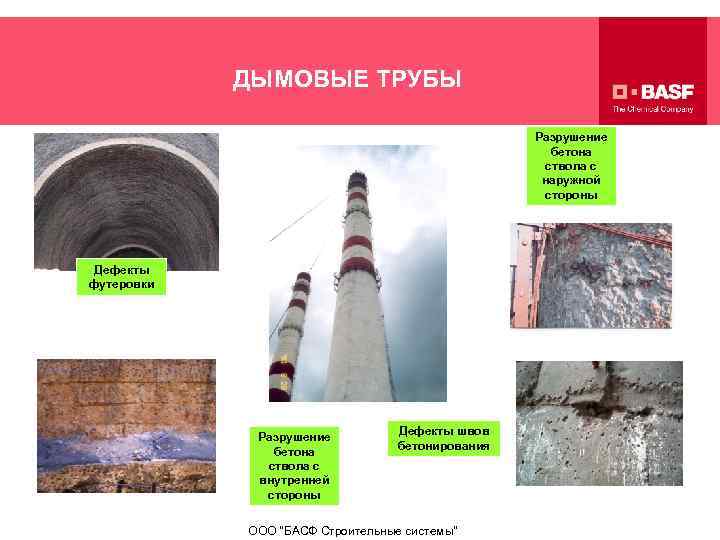

ДЫМОВЫЕ ТРУБЫ Разрушение бетона ствола с наружной стороны Дефекты футеровки Разрушение бетона ствола с ДЫМОВЫЕ ТРУБЫ Разрушение бетона ствола с наружной стороны Дефекты футеровки Разрушение бетона ствола с внутренней стороны Дефекты швов бетонирования ООО "БАСФ Строительные системы"

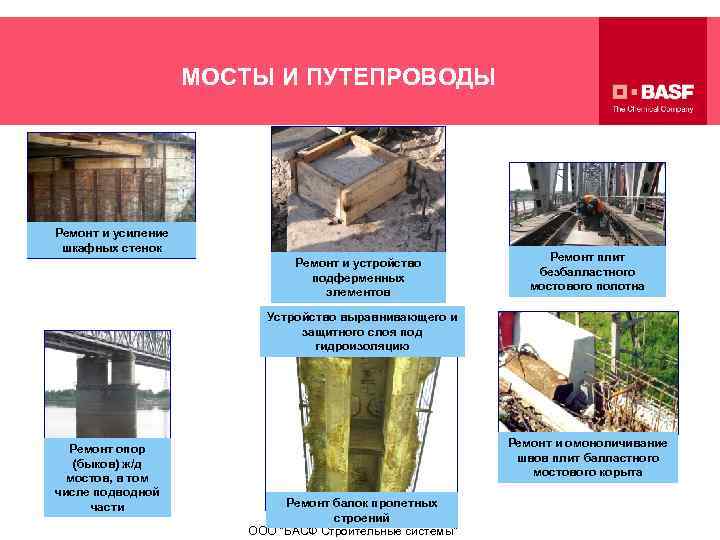

МОСТЫ И ПУТЕПРОВОДЫ Ремонт и усиление шкафных стенок Ремонт и устройство подферменных элементов Ремонт МОСТЫ И ПУТЕПРОВОДЫ Ремонт и усиление шкафных стенок Ремонт и устройство подферменных элементов Ремонт плит безбалластного мостового полотна Устройство выравнивающего и защитного слоя под гидроизоляцию Ремонт опор (быков) ж/д мостов, в том числе подводной части Ремонт и омоноличивание швов плит балластного мостового корыта Ремонт балок пролетных строений ООО "БАСФ Строительные системы"

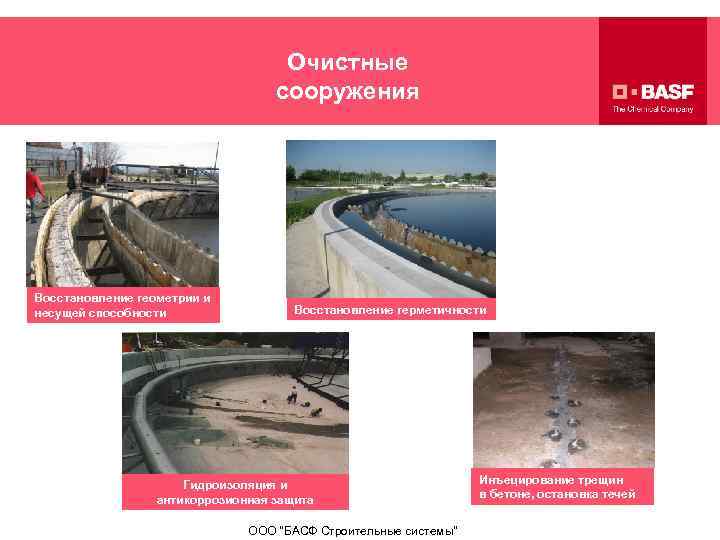

Очистные сооружения Восстановление геометрии и несущей способности Восстановление герметичности Гидроизоляция и антикоррозионная защита ООО Очистные сооружения Восстановление геометрии и несущей способности Восстановление герметичности Гидроизоляция и антикоррозионная защита ООО "БАСФ Строительные системы" Инъецирование трещин в бетоне, остановка течей

восстановление конструкций защита стальной арматуры от коррозии EMACO NANOCRETE AP ремонт бетона §Пассивация стали восстановление конструкций защита стальной арматуры от коррозии EMACO NANOCRETE AP ремонт бетона §Пассивация стали EMACO Вторичная защита бетона § Повышение щелочности в • Сверхбыстрый ремонт железобетона MASTERSEAL приарматурной зоне Гидроизоляция § Гидрофобизация MASTERSEAL MASTERFLEX Усиление конструкций • Повышение несущей • Продление срока службы §способности Устранение активных течей § Пропитка MBrace § Усиление существующих конструкций § • Ремонт при отрицательных Повышение плотности бетона § Покрытие температурах § Малый вес системы § Эластичная, жесткая бесшовная новое строительство монтаж оборудования и анкеровка MASTERFLOW MACFLOW устранение дефектов бетонирования §подливка под оборудование § заделка непроформованного герметизация швов §бетона высокоточная цементация металлоконструкций защита железобетона § заделка усадочных трещин промышленные § установка анкеров в полы § финишная отделка § пробуренные отверстия промышленные кровли ООО "БАСФ Строительные системы"

Причины разрушения железобетонных конструкций МЕХАНИЧЕСКИЕ ЭЛЕКТРОХИМИЧЕСКИЕ ФИЗИЧЕСКИЕ Удар Щелочные реакции Морозные циклы Карбонизация Перегрузка Причины разрушения железобетонных конструкций МЕХАНИЧЕСКИЕ ЭЛЕКТРОХИМИЧЕСКИЕ ФИЗИЧЕСКИЕ Удар Щелочные реакции Морозные циклы Карбонизация Перегрузка Кислотные воздействия Температурные Воздействие хлоридов Вибрация Биологические факторы Усадка Взрыв Соли (сульфаты, нитраты) Экология ГСМ Истирание ООО "БАСФ Строительные системы" Блуждающие токи

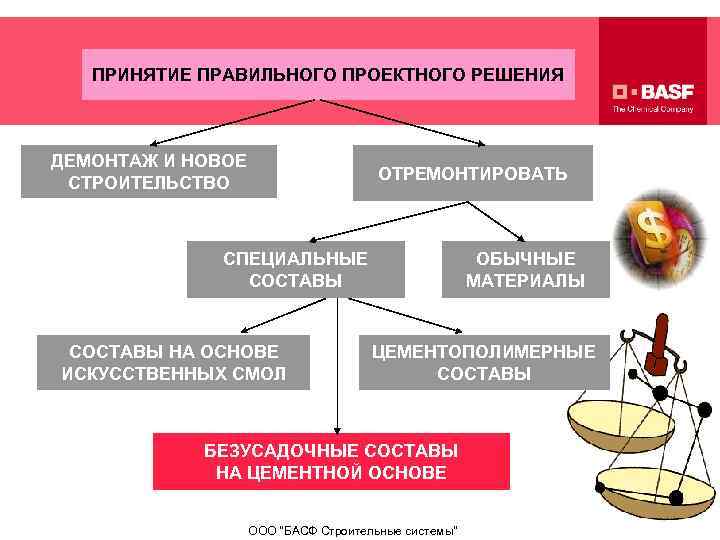

ПРИНЯТИЕ ПРАВИЛЬНОГО ПРОЕКТНОГО РЕШЕНИЯ ДЕМОНТАЖ И НОВОЕ СТРОИТЕЛЬСТВО ОТРЕМОНТИРОВАТЬ СПЕЦИАЛЬНЫЕ СОСТАВЫ НА ОСНОВЕ ИСКУССТВЕННЫХ ПРИНЯТИЕ ПРАВИЛЬНОГО ПРОЕКТНОГО РЕШЕНИЯ ДЕМОНТАЖ И НОВОЕ СТРОИТЕЛЬСТВО ОТРЕМОНТИРОВАТЬ СПЕЦИАЛЬНЫЕ СОСТАВЫ НА ОСНОВЕ ИСКУССТВЕННЫХ СМОЛ ОБЫЧНЫЕ МАТЕРИАЛЫ ЦЕМЕНТОПОЛИМЕРНЫЕ СОСТАВЫ БЕЗУСАДОЧНЫЕ СОСТАВЫ НА ЦЕМЕНТНОЙ ОСНОВЕ ООО "БАСФ Строительные системы"

ЗА СЧЕТ ЧЕГО БЕТОНЫ ЭМАКО ОБЕСПЕЧИВАЮТ ДОЛГОВЕЧНОСТЬ РЕМОНТА БЕТОН неполная заливка усадка ОБЫЧНЫЙ ЖЕСТКИЙ ЗА СЧЕТ ЧЕГО БЕТОНЫ ЭМАКО ОБЕСПЕЧИВАЮТ ДОЛГОВЕЧНОСТЬ РЕМОНТА БЕТОН неполная заливка усадка ОБЫЧНЫЙ ЖЕСТКИЙ РАСТВОР а) ОБЫЧНЫЙ ЖИДКИЙ РАСТВОР б) ООО "БАСФ Строительные системы" БЕТОН ЭМАКО в)

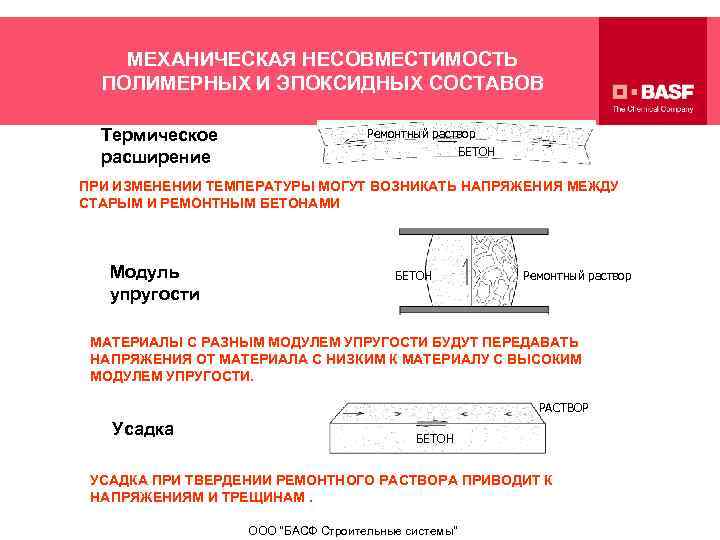

МЕХАНИЧЕСКАЯ НЕСОВМЕСТИМОСТЬ ПОЛИМЕРНЫХ И ЭПОКСИДНЫХ СОСТАВОВ Термическое расширение Ремонтный раствор БЕТОН ПРИ ИЗМЕНЕНИИ ТЕМПЕРАТУРЫ МЕХАНИЧЕСКАЯ НЕСОВМЕСТИМОСТЬ ПОЛИМЕРНЫХ И ЭПОКСИДНЫХ СОСТАВОВ Термическое расширение Ремонтный раствор БЕТОН ПРИ ИЗМЕНЕНИИ ТЕМПЕРАТУРЫ МОГУТ ВОЗНИКАТЬ НАПРЯЖЕНИЯ МЕЖДУ СТАРЫМ И РЕМОНТНЫМ БЕТОНАМИ Модуль упругости БЕТОН Ремонтный раствор МАТЕРИАЛЫ С РАЗНЫМ МОДУЛЕМ УПРУГОСТИ БУДУТ ПЕРЕДАВАТЬ НАПРЯЖЕНИЯ ОТ МАТЕРИАЛА С НИЗКИМ К МАТЕРИАЛУ С ВЫСОКИМ МОДУЛЕМ УПРУГОСТИ. РАСТВОР Усадка БЕТОН УСАДКА ПРИ ТВЕРДЕНИИ РЕМОНТНОГО РАСТВОРА ПРИВОДИТ К НАПРЯЖЕНИЯМ И ТРЕЩИНАМ. ООО "БАСФ Строительные системы"

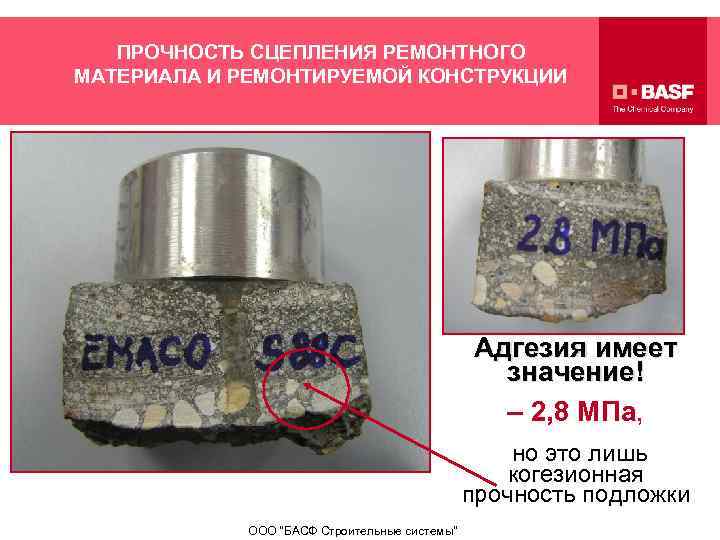

ПРОЧНОСТЬ СЦЕПЛЕНИЯ РЕМОНТНОГО МАТЕРИАЛА И РЕМОНТИРУЕМОЙ КОНСТРУКЦИИ Адгезия имеет значение! – 2, 8 МПа, ПРОЧНОСТЬ СЦЕПЛЕНИЯ РЕМОНТНОГО МАТЕРИАЛА И РЕМОНТИРУЕМОЙ КОНСТРУКЦИИ Адгезия имеет значение! – 2, 8 МПа, но это лишь когезионная прочность подложки ООО "БАСФ Строительные системы"

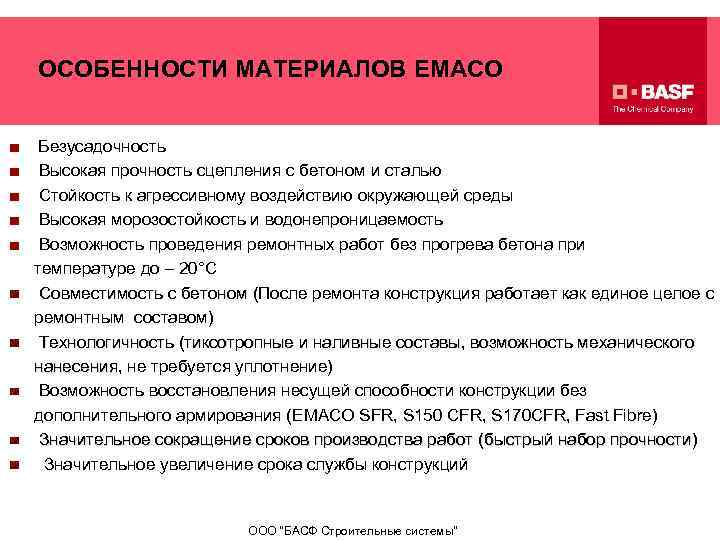

ОСОБЕННОСТИ МАТЕРИАЛОВ EMACO Безусадочность Высокая прочность сцепления с бетоном и сталью к агрессивному воздействию ОСОБЕННОСТИ МАТЕРИАЛОВ EMACO Безусадочность Высокая прочность сцепления с бетоном и сталью к агрессивному воздействию окружающей среды Стойкость Высокая морозостойкость и водонепроницаемость Возможность проведения ремонтных работ без прогрева бетона при температуре до – 20°С Совместимость с бетоном (После ремонта конструкция работает как единое целое с ремонтным составом) Технологичность (тиксотропные и наливные составы, возможность механического нанесения, не требуется уплотнение) нанесения Возможность восстановления несущей способности конструкции без дополнительного армирования (EMACO SFR, S 150 CFR, S 170 CFR, Fast Fibre) Значительное сокращение сроков производства работ (быстрый набор прочности) Значительное увеличение срока службы конструкций ООО "БАСФ Строительные системы"

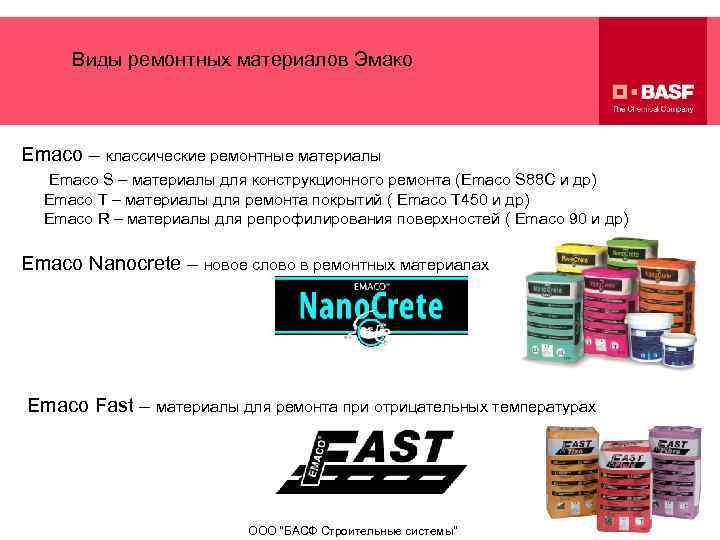

Виды ремонтных материалов Эмако Emaco – классические ремонтные материалы Emaco S – материалы для Виды ремонтных материалов Эмако Emaco – классические ремонтные материалы Emaco S – материалы для конструкционного ремонта (Emaco S 88 C и др) Emaco T – материалы для ремонта покрытий ( Emaco T 450 и др) Emaco R – материалы для репрофилирования поверхностей ( Emaco 90 и др) Emaco Nanocrete – новое слово в ремонтных материалах Emaco Fast – материалы для ремонта при отрицательных температурах ООО "БАСФ Строительные системы"

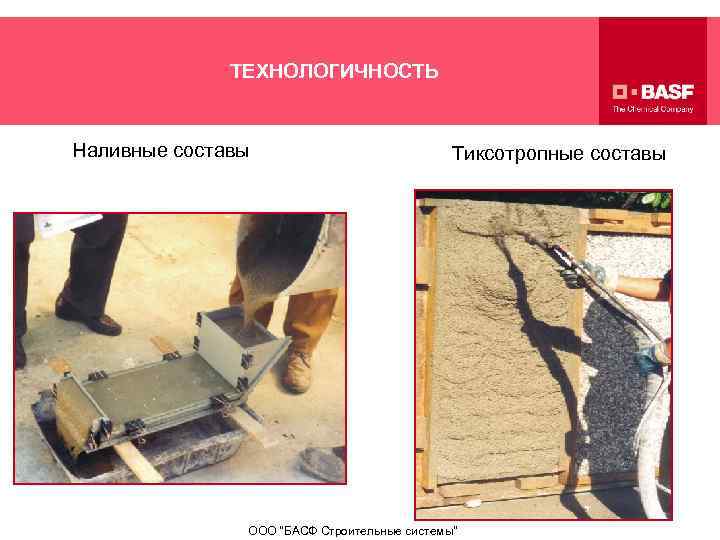

ТЕХНОЛОГИЧНОСТЬ Наливные составы Тиксотропные составы ООО ТЕХНОЛОГИЧНОСТЬ Наливные составы Тиксотропные составы ООО "БАСФ Строительные системы"

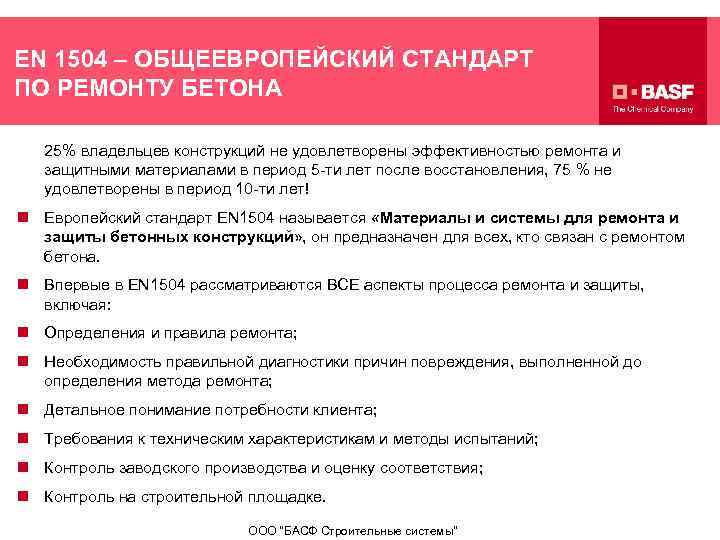

EN 1504 – ОБЩЕЕВРОПЕЙСКИЙ СТАНДАРТ ПО РЕМОНТУ БЕТОНА 25% владельцев конструкций не удовлетворены эффективностью EN 1504 – ОБЩЕЕВРОПЕЙСКИЙ СТАНДАРТ ПО РЕМОНТУ БЕТОНА 25% владельцев конструкций не удовлетворены эффективностью ремонта и защитными материалами в период 5 -ти лет после восстановления, 75 % не удовлетворены в период 10 -ти лет! n Европейский стандарт EN 1504 называется «Материалы и системы для ремонта и защиты бетонных конструкций» , он предназначен для всех, кто связан с ремонтом бетона. n Впервые в ЕN 1504 рассматриваются ВСЕ аспекты процесса ремонта и защиты, включая: n Определения и правила ремонта; n Необходимость правильной диагностики причин повреждения, выполненной до определения метода ремонта; n Детальное понимание потребности клиента; n Требования к техническим характеристикам и методы испытаний; n Контроль заводского производства и оценку соответствия; n Контроль на строительной площадке. ООО "БАСФ Строительные системы"

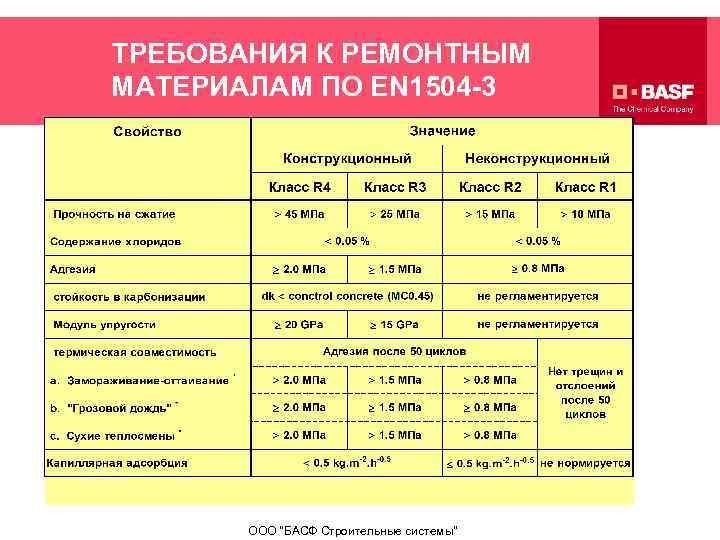

ТРЕБОВАНИЯ К РЕМОНТНЫМ МАТЕРИАЛАМ ПО EN 1504 -3 ООО ТРЕБОВАНИЯ К РЕМОНТНЫМ МАТЕРИАЛАМ ПО EN 1504 -3 ООО "БАСФ Строительные системы"

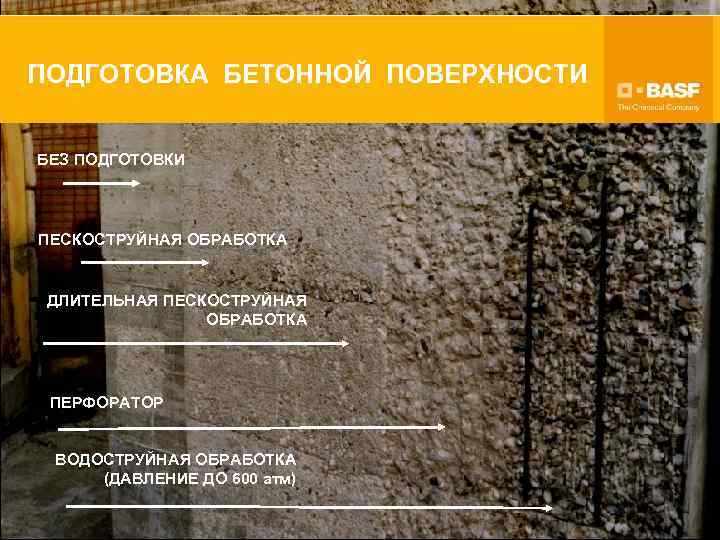

ПОДГОТОВКА БЕТОННОЙ ПОВЕРХНОСТИ БЕЗ ПОДГОТОВКИ ПЕСКОСТРУЙНАЯ ОБРАБОТКА ДЛИТЕЛЬНАЯ ПЕСКОСТРУЙНАЯ ОБРАБОТКА ПЕРФОРАТОР ВОДОСТРУЙНАЯ ОБРАБОТКА (ДАВЛЕНИЕ ПОДГОТОВКА БЕТОННОЙ ПОВЕРХНОСТИ БЕЗ ПОДГОТОВКИ ПЕСКОСТРУЙНАЯ ОБРАБОТКА ДЛИТЕЛЬНАЯ ПЕСКОСТРУЙНАЯ ОБРАБОТКА ПЕРФОРАТОР ВОДОСТРУЙНАЯ ОБРАБОТКА (ДАВЛЕНИЕ ДО 600 атм) ООО "БАСФ Строительные системы"

Подготовка арматуры Включает в себя оголение арматуры, оценка ее состояния и подготовку к ремонту, Подготовка арматуры Включает в себя оголение арматуры, оценка ее состояния и подготовку к ремонту, а именно: • Удаление бетона вокруг арматуры; • Проверка арматуры; • Очистка арматуры; • Ремонт арматуры; • Защита арматуры. ООО "БАСФ Строительные системы"

ЗАЩИТА АРМАТУРЫ EMACO ® Nano. Crete AP для защиты арматуры от коррозии. EMACO ЗАЩИТА АРМАТУРЫ EMACO ® Nano. Crete AP для защиты арматуры от коррозии. EMACO ® Nano. Crete AP имеет двойное действие: 1. Восстанавливает высокую щелочность (пассивирует арматуру) 2. Активно действующие ингибиторы коррозии на долго защищают арматуру Адгезия стальной арматуры, обработанной EMACO ® Nano. Crete AP, к бетону в 1, 8 раз больше в сравнении с необработанной арматурой. EMACO NANOCRETE AP Арматура ООО "БАСФ Строительные системы"

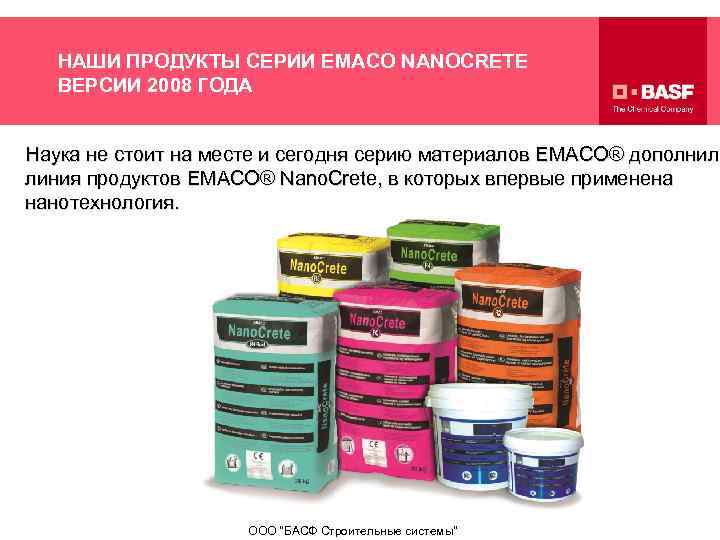

НАШИ ПРОДУКТЫ СЕРИИ EMACO NANOCRETE ВЕРСИИ 2008 ГОДА Наука не стоит на месте и НАШИ ПРОДУКТЫ СЕРИИ EMACO NANOCRETE ВЕРСИИ 2008 ГОДА Наука не стоит на месте и сегодня серию материалов EMACO® дополнила дополнил линия продуктов EMACO® Nano. Crete, в которых впервые применена нанотехнология. ООО "БАСФ Строительные системы"

НАНОТЕХНОЛОГИЯ Нанотехнологи В БЕТОНЕ Нанотехнология – это управление процессом создания структуры цементного материала НАНОТЕХНОЛОГИЯ Нанотехнологи В БЕТОНЕ Нанотехнология – это управление процессом создания структуры цементного материала на уровне наноструктур. Управление данным механизмом позволило повысить качество и плотность цементной структур на уровне нанометров. Результат - снижение вероятности возникновения микродефектов и улучшение взаимосвязи между цементной матрицей и наполнителем, а также между ремонтным материалом и ремонтируемым бетоном. я в бетоне ООО "БАСФ Строительные системы"

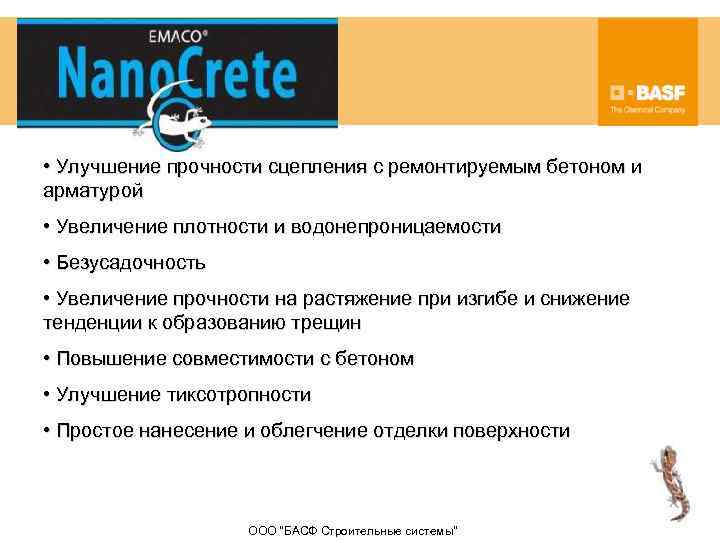

• Улучшение прочности сцепления с ремонтируемым бетоном и арматурой • Увеличение плотности и • Улучшение прочности сцепления с ремонтируемым бетоном и арматурой • Увеличение плотности и водонепроницаемости • Безусадочность • Увеличение прочности на растяжение при изгибе и снижение тенденции к образованию трещин • Повышение совместимости с бетоном • Улучшение тиксотропности • Простое нанесение и облегчение отделки поверхности ООО "БАСФ Строительные системы"

Система MASTERSEAL ГИДРОИЗОЛЯЦИЯ И ЗАЩИТА Бетонных конструкций Система MASTERSEAL ГИДРОИЗОЛЯЦИЯ И ЗАЩИТА Бетонных конструкций

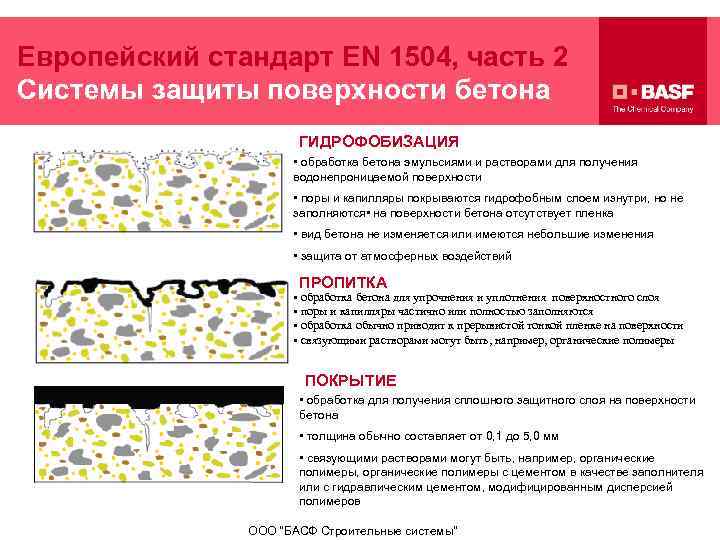

Европейский стандарт EN 1504, часть 2 Системы защиты поверхности бетона ГИДРОФОБИЗАЦИЯ • обработка бетона Европейский стандарт EN 1504, часть 2 Системы защиты поверхности бетона ГИДРОФОБИЗАЦИЯ • обработка бетона эмульсиями и растворами для получения водонепроницаемой поверхности • поры и капилляры покрываются гидрофобным слоем изнутри, но не заполняются • на поверхности бетона отсутствует пленка • вид бетона не изменяется или имеются небольшие изменения • защита от атмосферных воздействий ПРОПИТКА • обработка бетона для упрочнения и уплотнения поверхностного слоя • поры и капилляры частично или полностью заполняются • обработка обычно приводит к прерывистой тонкой пленке на поверхности • связующими растворами могут быть, например, органические полимеры ПОКРЫТИЕ • обработка для получения сплошного защитного слоя на поверхности бетона • толщина обычно составляет от 0, 1 до 5, 0 мм • связующими растворами могут быть, например, органические полимеры с цементом в качестве заполнителя или с гидравлическим цементом, модифицированным дисперсией полимеров ООО "БАСФ Строительные системы"

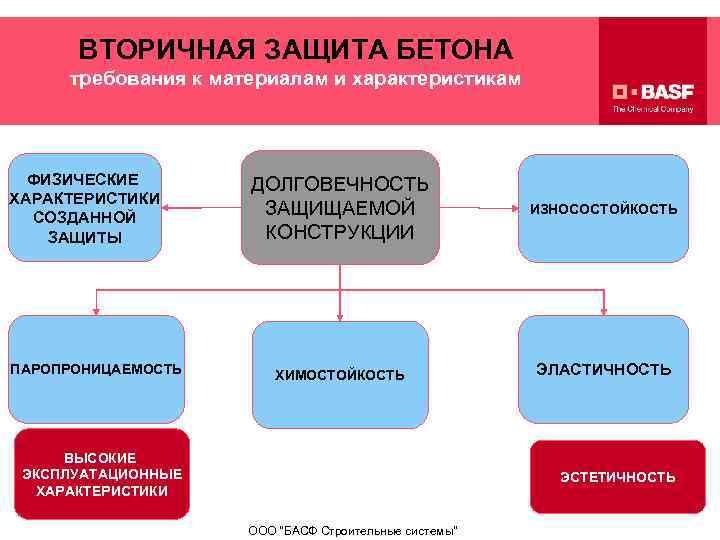

ВТОРИЧНАЯ ЗАЩИТА БЕТОНА требования к материалам и характеристикам ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОЗДАННОЙ ЗАЩИТЫ ПАРОПРОНИЦАЕМОСТЬ ДОЛГОВЕЧНОСТЬ ВТОРИЧНАЯ ЗАЩИТА БЕТОНА требования к материалам и характеристикам ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОЗДАННОЙ ЗАЩИТЫ ПАРОПРОНИЦАЕМОСТЬ ДОЛГОВЕЧНОСТЬ ЗАЩИЩАЕМОЙ КОНСТРУКЦИИ ИЗНОСОСТОЙКОСТЬ ХИМОСТОЙКОСТЬ ЭЛАСТИЧНОСТЬ ВЫСОКИЕ ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ ЭСТЕТИЧНОСТЬ ООО "БАСФ Строительные системы"

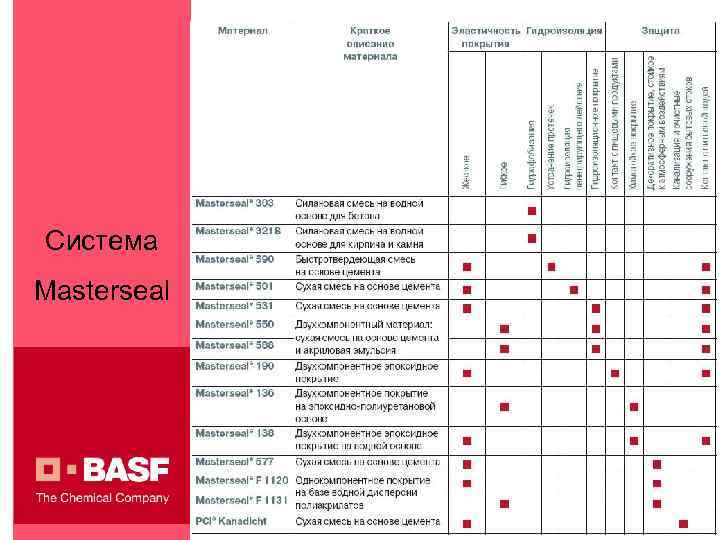

Система Masterseal Система Masterseal

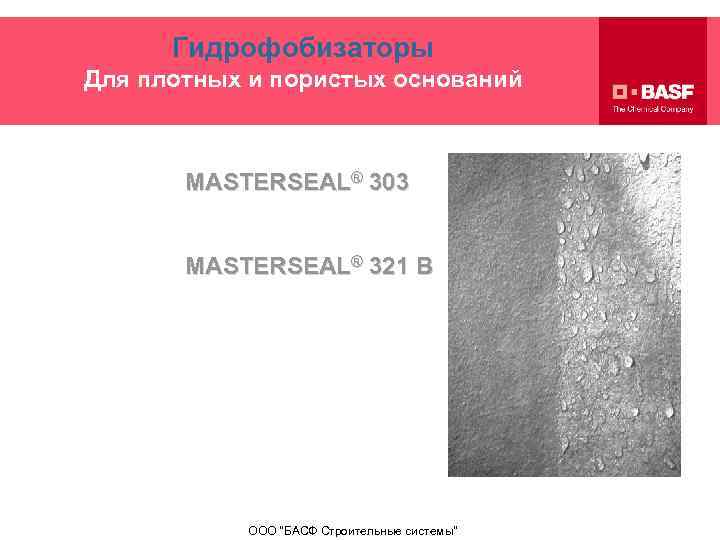

Гидрофобизаторы Для плотных и пористых оснований MASTERSEAL® 303 MASTERSEAL® 321 В ООО Гидрофобизаторы Для плотных и пористых оснований MASTERSEAL® 303 MASTERSEAL® 321 В ООО "БАСФ Строительные системы"

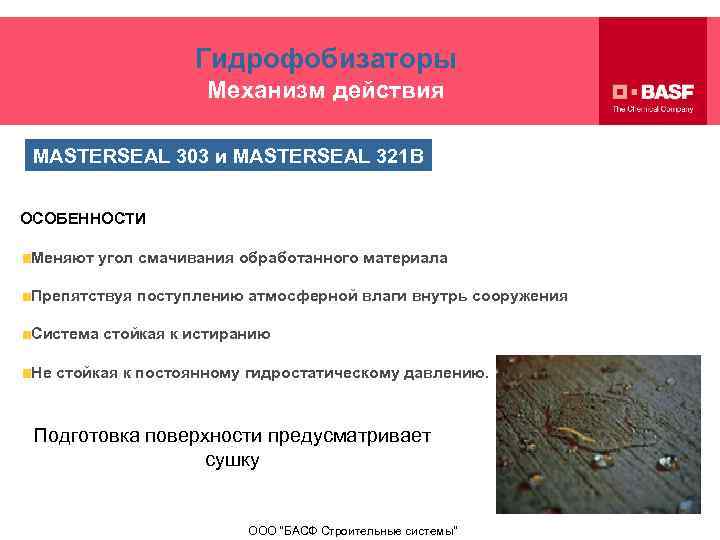

Гидрофобизаторы Механизм действия MASTERSEAL 303 и MASTERSEAL 321 B Гидрофобизаторы на основе кремнийорганических соединений Гидрофобизаторы Механизм действия MASTERSEAL 303 и MASTERSEAL 321 B Гидрофобизаторы на основе кремнийорганических соединений ОСОБЕННОСТИ Меняют угол смачивания обработанного материала Препятствуя поступлению атмосферной влаги внутрь сооружения Система стойкая к истиранию Не стойкая к постоянному гидростатическому давлению. Подготовка поверхности предусматривает сушку ООО "БАСФ Строительные системы"

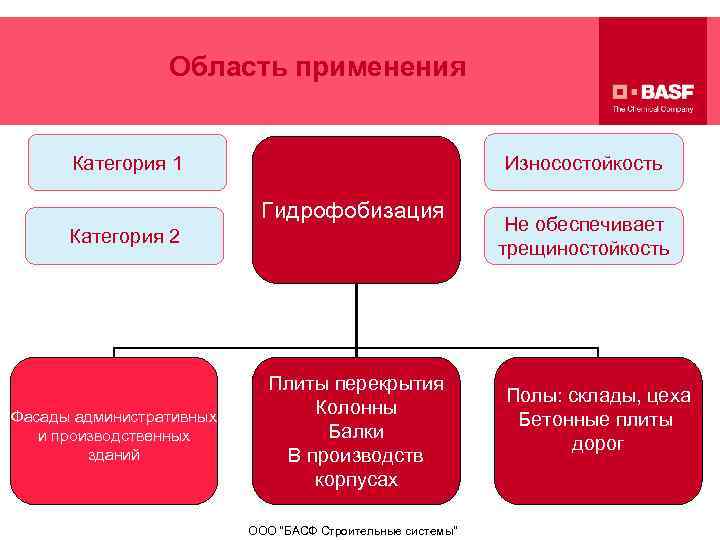

Область применения Износостойкость Категория 1 Гидрофобизация Категория 2 Фасады административных и производственных зданий Плиты Область применения Износостойкость Категория 1 Гидрофобизация Категория 2 Фасады административных и производственных зданий Плиты перекрытия Колонны Балки В производств корпусах ООО "БАСФ Строительные системы" Не обеспечивает трещиностойкость Полы: склады, цеха Бетонные плиты дорог

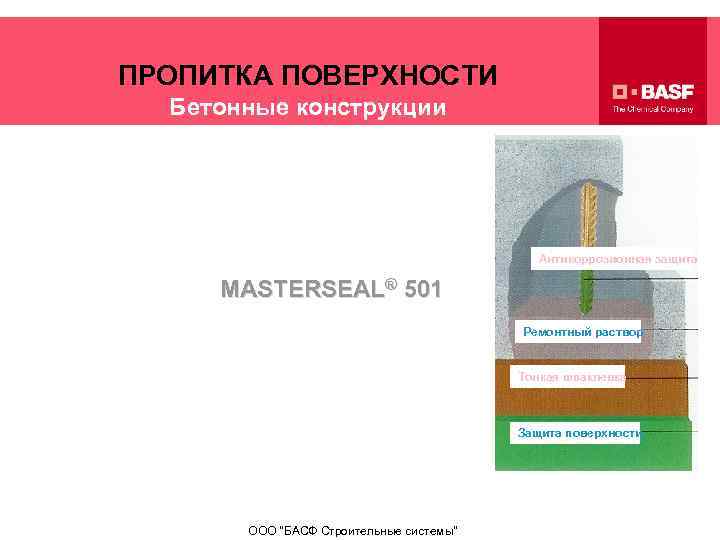

ПРОПИТКА ПОВЕРХНОСТИ Бетонные конструкции Антикоррозионная защита MASTERSEAL® 501 Ремонтный раствор Тонкая шпаклевка Защита поверхности ПРОПИТКА ПОВЕРХНОСТИ Бетонные конструкции Антикоррозионная защита MASTERSEAL® 501 Ремонтный раствор Тонкая шпаклевка Защита поверхности ООО "БАСФ Строительные системы"

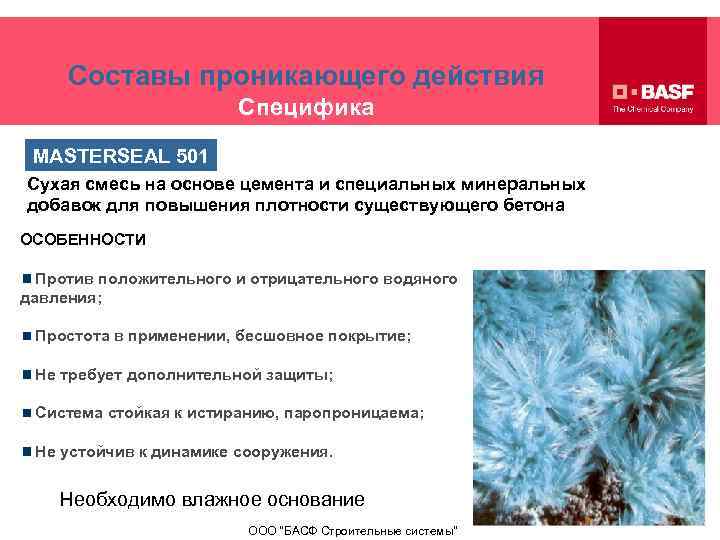

Составы проникающего действия Специфика MASTERSEAL 501 Сухая смесь на основе цемента и специальных минеральных Составы проникающего действия Специфика MASTERSEAL 501 Сухая смесь на основе цемента и специальных минеральных добавок для повышения плотности существующего бетона ОСОБЕННОСТИ Против положительного и отрицательного водяного давления; Простота в применении, бесшовное покрытие; Не требует дополнительной защиты; Система стойкая к истиранию, паропроницаема; Не устойчив к динамике сооружения. Необходимо влажное основание ООО "БАСФ Строительные системы"

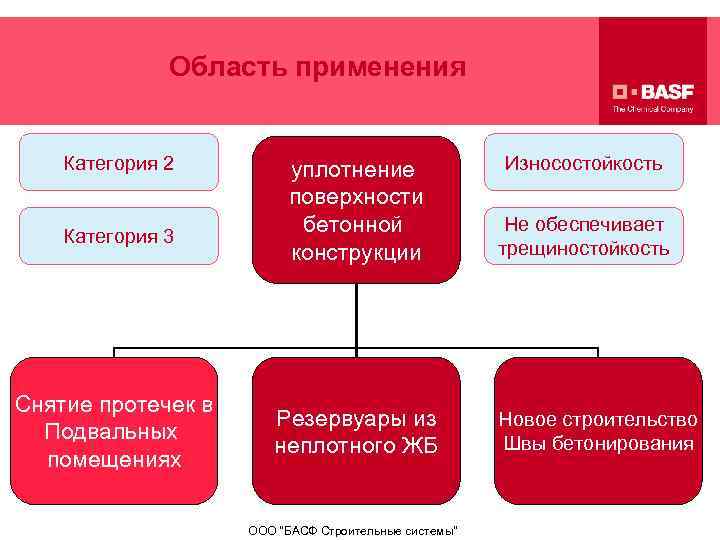

Область применения Категория 2 Категория 3 Снятие протечек в Подвальных помещениях уплотнение поверхности бетонной Область применения Категория 2 Категория 3 Снятие протечек в Подвальных помещениях уплотнение поверхности бетонной конструкции Резервуары из неплотного ЖБ ООО "БАСФ Строительные системы" Износостойкость Не обеспечивает трещиностойкость Новое строительство Швы бетонирования

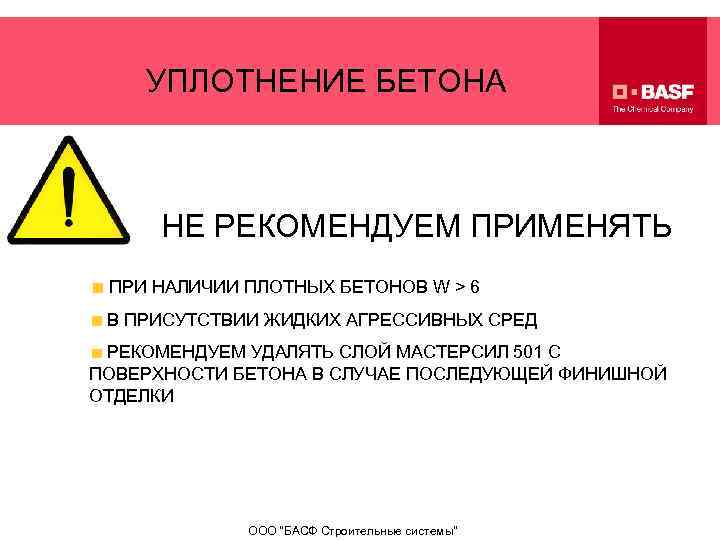

УПЛОТНЕНИЕ БЕТОНА НЕ РЕКОМЕНДУЕМ ПРИМЕНЯТЬ ПРИ НАЛИЧИИ ПЛОТНЫХ БЕТОНОВ W > 6 В ПРИСУТСТВИИ УПЛОТНЕНИЕ БЕТОНА НЕ РЕКОМЕНДУЕМ ПРИМЕНЯТЬ ПРИ НАЛИЧИИ ПЛОТНЫХ БЕТОНОВ W > 6 В ПРИСУТСТВИИ ЖИДКИХ АГРЕССИВНЫХ СРЕД РЕКОМЕНДУЕМ УДАЛЯТЬ СЛОЙ МАСТЕРСИЛ 501 С ПОВЕРХНОСТИ БЕТОНА В СЛУЧАЕ ПОСЛЕДУЮЩЕЙ ФИНИШНОЙ ОТДЕЛКИ ООО "БАСФ Строительные системы"

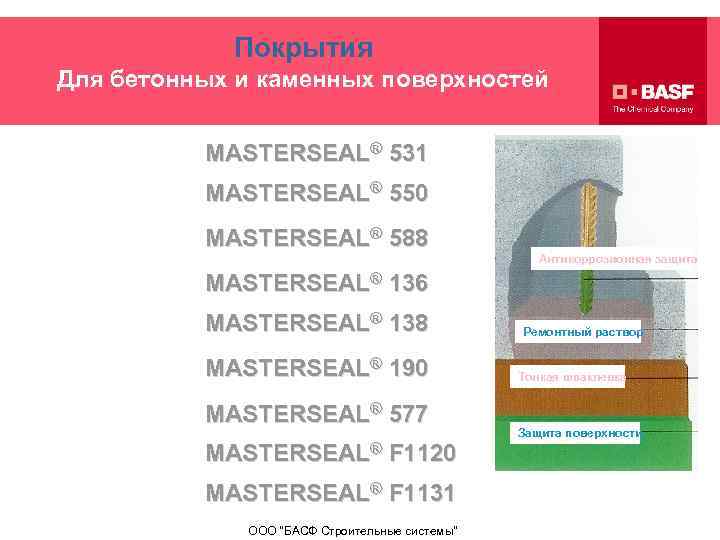

Покрытия Для бетонных и каменных поверхностей MASTERSEAL® 531 MASTERSEAL® 550 MASTERSEAL® 588 Антикоррозионная защита Покрытия Для бетонных и каменных поверхностей MASTERSEAL® 531 MASTERSEAL® 550 MASTERSEAL® 588 Антикоррозионная защита MASTERSEAL® 136 MASTERSEAL® 138 MASTERSEAL® 190 MASTERSEAL® 577 MASTERSEAL® F 1120 MASTERSEAL® F 1131 ООО "БАСФ Строительные системы" Ремонтный раствор Тонкая шпаклевка Защита поверхности

Виды покрытий по способу защиты и свойствам Покрытия Гидроизоляционные Защитные Эластичные/жесткие Износостойкие/ истираемые ООО Виды покрытий по способу защиты и свойствам Покрытия Гидроизоляционные Защитные Эластичные/жесткие Износостойкие/ истираемые ООО "БАСФ Строительные системы" Декоративные атмосферостойкие

Покрытие гидроизоляционное жесткое стойкое к истирающим нагрузкам Покрытие гидроизоляционное жесткое стойкое к истирающим нагрузкам

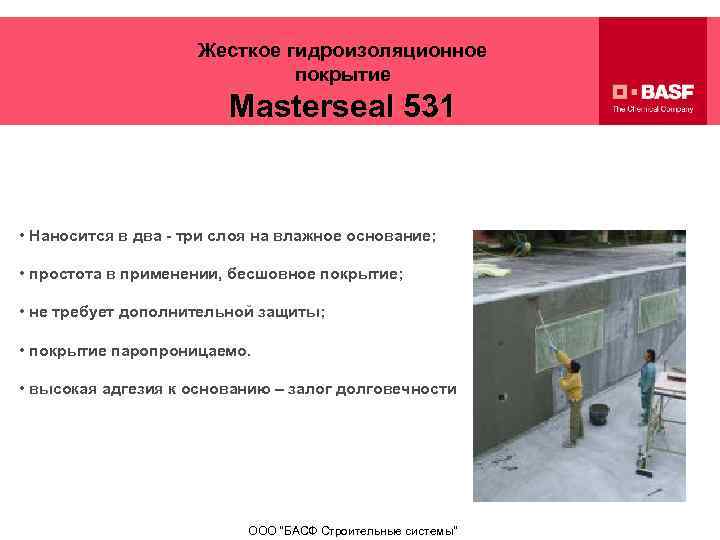

Жесткое гидроизоляционное покрытие Masterseal 531 Жесткая обмазочная гидроизоляция на цементной основе ОСОБЕННОСТИ • Наносится Жесткое гидроизоляционное покрытие Masterseal 531 Жесткая обмазочная гидроизоляция на цементной основе ОСОБЕННОСТИ • Наносится в два - три слоя на влажное основание; • простота в применении, бесшовное покрытие; • не требует дополнительной защиты; • покрытие паропроницаемо. • высокая адгезия к основанию – залог долговечности ООО "БАСФ Строительные системы"

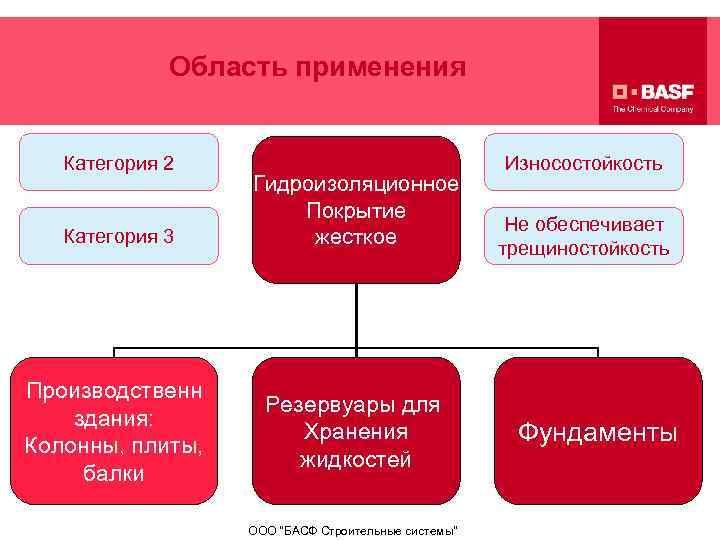

Область применения Категория 2 Категория 3 Производственн здания: Колонны, плиты, балки Гидроизоляционное Покрытие жесткое Область применения Категория 2 Категория 3 Производственн здания: Колонны, плиты, балки Гидроизоляционное Покрытие жесткое Резервуары для Хранения жидкостей ООО "БАСФ Строительные системы" Износостойкость Не обеспечивает трещиностойкость Фундаменты

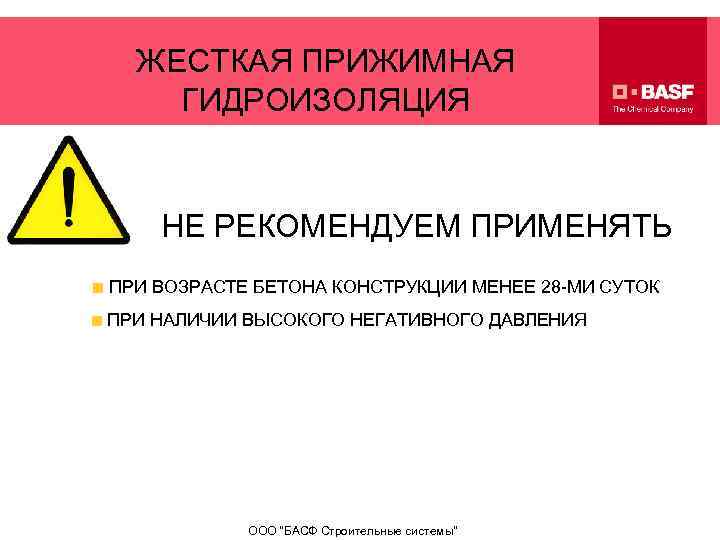

ЖЕСТКАЯ ПРИЖИМНАЯ ГИДРОИЗОЛЯЦИЯ НЕ РЕКОМЕНДУЕМ ПРИМЕНЯТЬ ПРИ ВОЗРАСТЕ БЕТОНА КОНСТРУКЦИИ МЕНЕЕ 28 -МИ СУТОК ЖЕСТКАЯ ПРИЖИМНАЯ ГИДРОИЗОЛЯЦИЯ НЕ РЕКОМЕНДУЕМ ПРИМЕНЯТЬ ПРИ ВОЗРАСТЕ БЕТОНА КОНСТРУКЦИИ МЕНЕЕ 28 -МИ СУТОК ПРИ НАЛИЧИИ ВЫСОКОГО НЕГАТИВНОГО ДАВЛЕНИЯ ООО "БАСФ Строительные системы"

Покрытие гидроизоляционное ЭЛАСТИЧНОЕ частично/не стойкое к истирающим нагрузкам Покрытие гидроизоляционное ЭЛАСТИЧНОЕ частично/не стойкое к истирающим нагрузкам

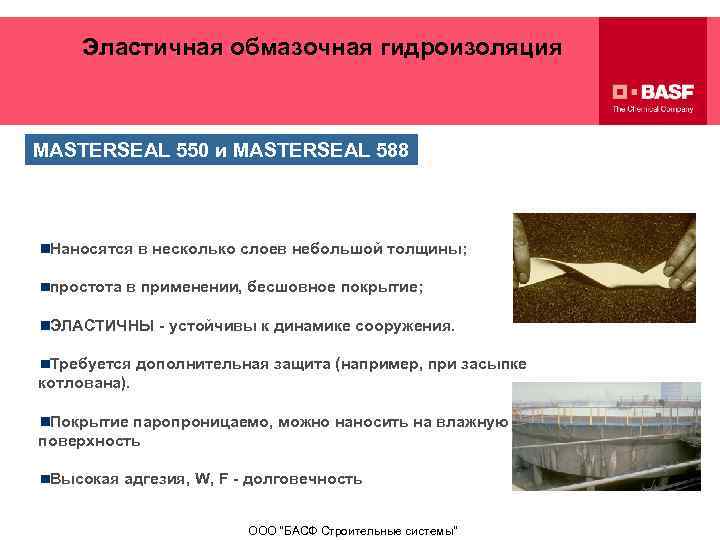

Эластичная обмазочная гидроизоляция MASTERSEAL 550 и MASTERSEAL 588 Гибкая обмазочная гидроизоляция сухая смесь + Эластичная обмазочная гидроизоляция MASTERSEAL 550 и MASTERSEAL 588 Гибкая обмазочная гидроизоляция сухая смесь + жидкий полимер ОСОБЕННОСТИ Наносятся в несколько слоев небольшой толщины; простота в применении, бесшовное покрытие; ЭЛАСТИЧНЫ - устойчивы к динамике сооружения. Требуется дополнительная защита (например, при засыпке котлована). Покрытие паропроницаемо, можно наносить на влажную поверхность Высокая адгезия, W, F - долговечность ООО "БАСФ Строительные системы"

ПАРОПРОНИЦАЕМОСТЬ – важнейшая характеристика ООО ПАРОПРОНИЦАЕМОСТЬ – важнейшая характеристика ООО "БАСФ Строительные системы"

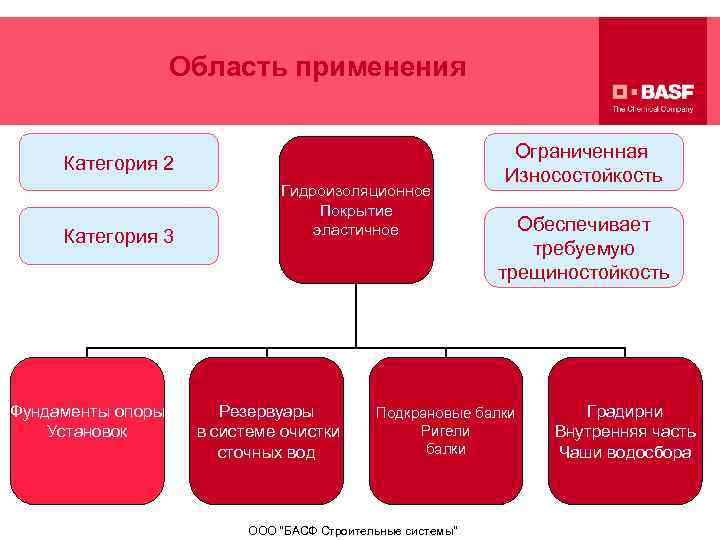

Область применения Категория 2 Категория 3 Фундаменты опоры Установок Гидроизоляционное Покрытие эластичное Резервуары в Область применения Категория 2 Категория 3 Фундаменты опоры Установок Гидроизоляционное Покрытие эластичное Резервуары в системе очистки сточных вод Ограниченная Износостойкость Обеспечивает требуемую трещиностойкость Подкрановые балки Ригели балки ООО "БАСФ Строительные системы" Градирни Внутренняя часть Чаши водосбора

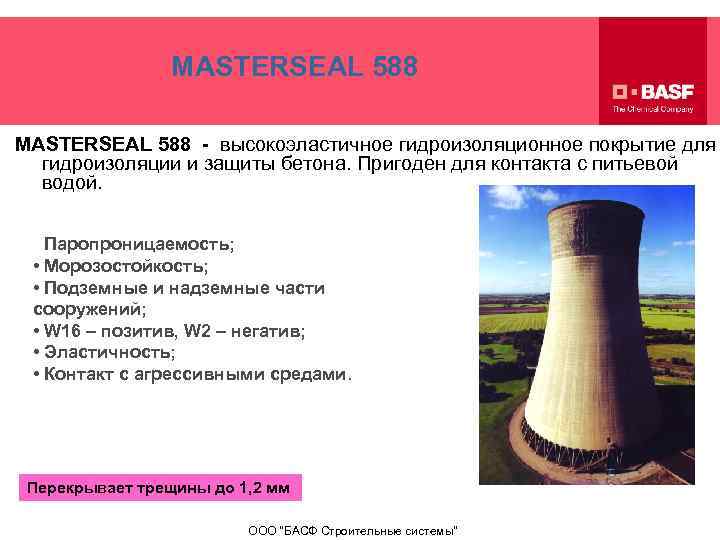

MASTERSEAL 588 - высокоэластичное гидроизоляционное покрытие для гидроизоляции и защиты бетона. Пригоден для контакта MASTERSEAL 588 - высокоэластичное гидроизоляционное покрытие для гидроизоляции и защиты бетона. Пригоден для контакта с питьевой водой. Особенности • Паропроницаемость; • Морозостойкость; • Подземные и надземные части сооружений; • W 16 – позитив, W 2 – негатив; • Эластичность; • Контакт с агрессивными средами. Перекрывает трещины до 1, 2 мм ООО "БАСФ Строительные системы"

Защитные полимерные покрытия Защитные полимерные покрытия

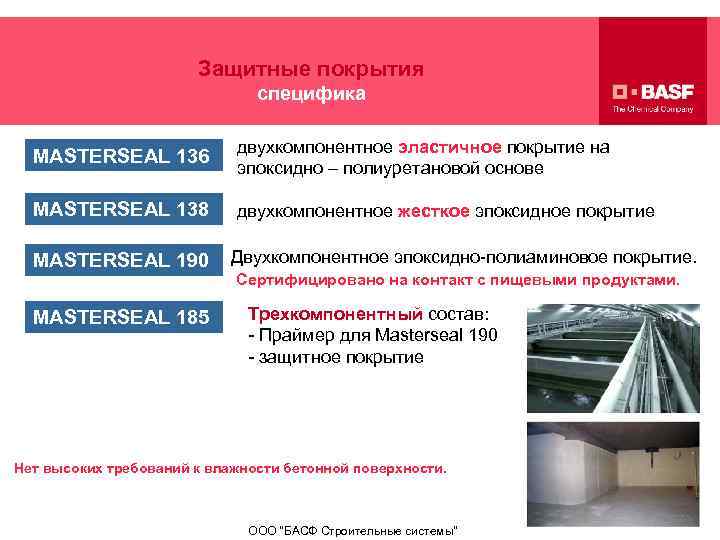

Защитные покрытия специфика MASTERSEAL 136 двухкомпонентное эластичное покрытие на эпоксидно – полиуретановой основе MASTERSEAL Защитные покрытия специфика MASTERSEAL 136 двухкомпонентное эластичное покрытие на эпоксидно – полиуретановой основе MASTERSEAL 138 двухкомпонентное жесткое эпоксидное покрытие MASTERSEAL 190 Двухкомпонентное эпоксидно-полиаминовое покрытие. Сертифицировано на контакт с пищевыми продуктами. MASTERSEAL 185 Трехкомпонентный состав: - Праймер для Masterseal 190 - защитное покрытие Жесткие либо эластичные покрытия (на полимерной основе). Наносятся в несколько слоев. Защита железобетона и камня от сильноагрессивных воздействий. Нет высоких требований к влажности бетонной поверхности. ООО "БАСФ Строительные системы"

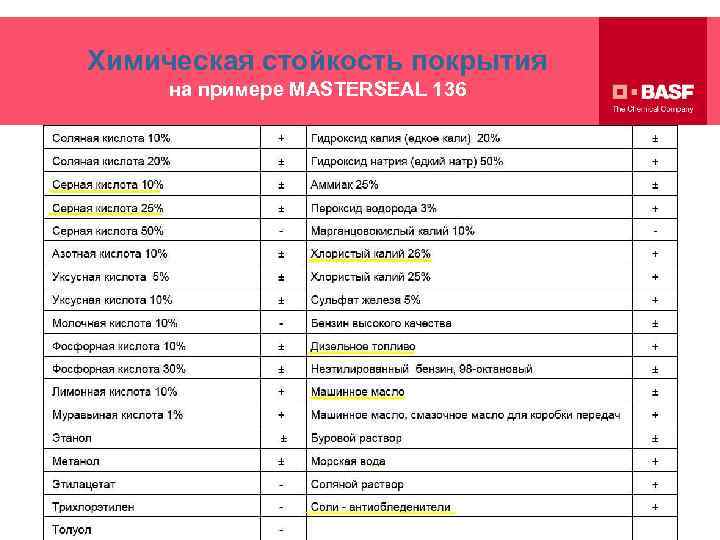

Химическая стойкость покрытия на примере MASTERSEAL 136 Защитные покрытия MASTERSEAL – это не гидроизоляция. Химическая стойкость покрытия на примере MASTERSEAL 136 Защитные покрытия MASTERSEAL – это не гидроизоляция. Это защита конструкций от: • некоторых неорганических кислот слабой и средней концентраций; • некоторых органических кислот слабой концентрации; • минеральных масел; • растворов щелочей и солей; • некоторых органических растворителей. ООО "БАСФ Строительные системы"

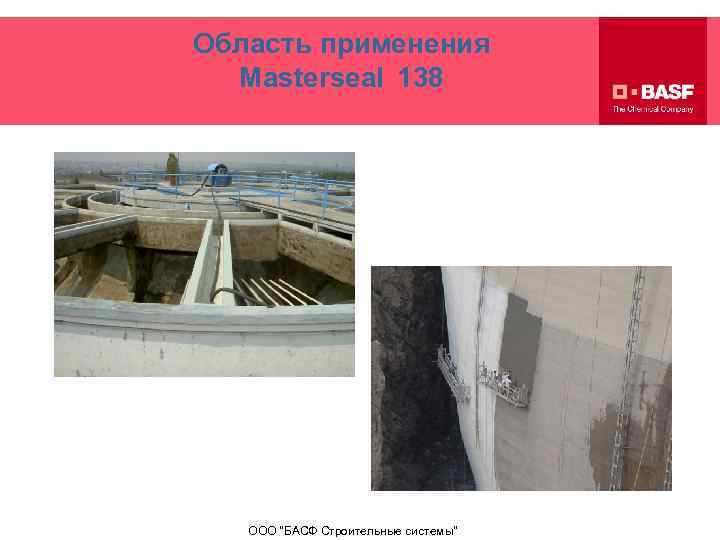

Область применения Masterseal 138 ООО Область применения Masterseal 138 ООО "БАСФ Строительные системы"

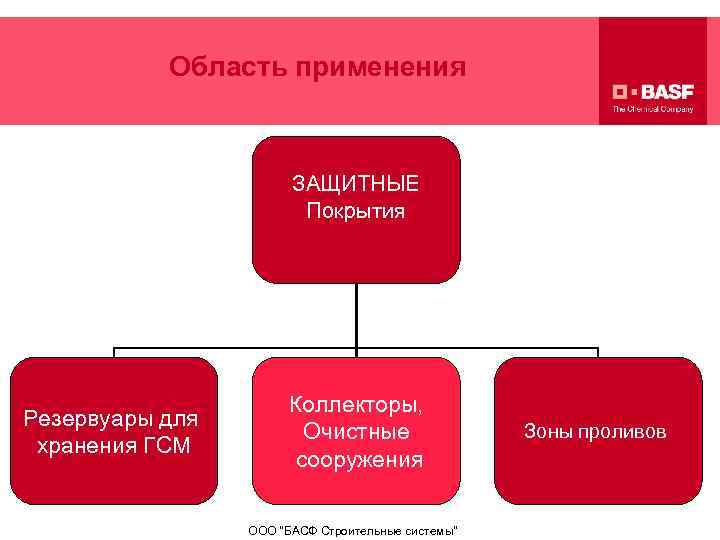

Область применения ЗАЩИТНЫЕ Покрытия Резервуары для хранения ГСМ Коллекторы, Очистные сооружения ООО Область применения ЗАЩИТНЫЕ Покрытия Резервуары для хранения ГСМ Коллекторы, Очистные сооружения ООО "БАСФ Строительные системы" Зоны проливов

Атмосферостойкие декоративные покрытия Атмосферостойкие декоративные покрытия

Атмосферостойкие декоративные покрытия специфика MASTERSEAL F 1120 Жесткое покрытие на полимерной основе MASTERSEAL F Атмосферостойкие декоративные покрытия специфика MASTERSEAL F 1120 Жесткое покрытие на полимерной основе MASTERSEAL F 1131 Эластичное покрытие на полимерной основе MASTERSEAL 577 Жесткое покрытие на минеральной основе ОСОБЕННСТИ Жесткие либо эластичные обмазочные покрытия Наносятся в два, три слоя. бесшовное покрытие Декоративный эффект. Защита от атмосферных воздействий ООО "БАСФ Строительные системы"

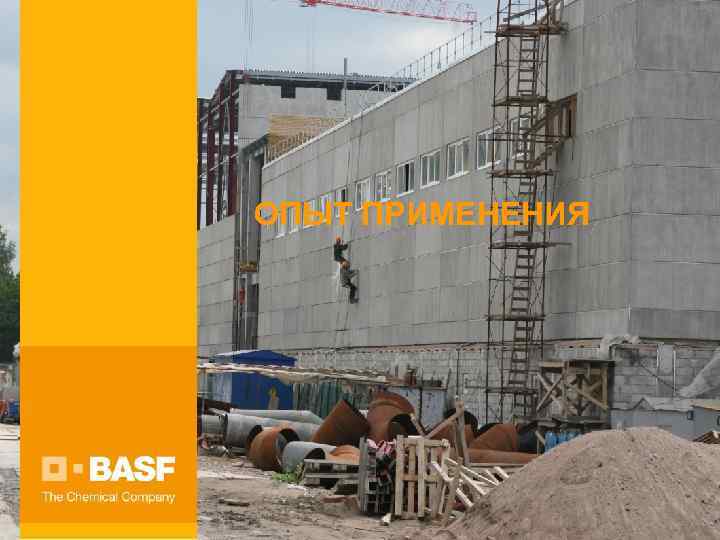

ОПЫТ ПРИМЕНЕНИЯ ООО ОПЫТ ПРИМЕНЕНИЯ ООО "БАСФ Строительные системы"

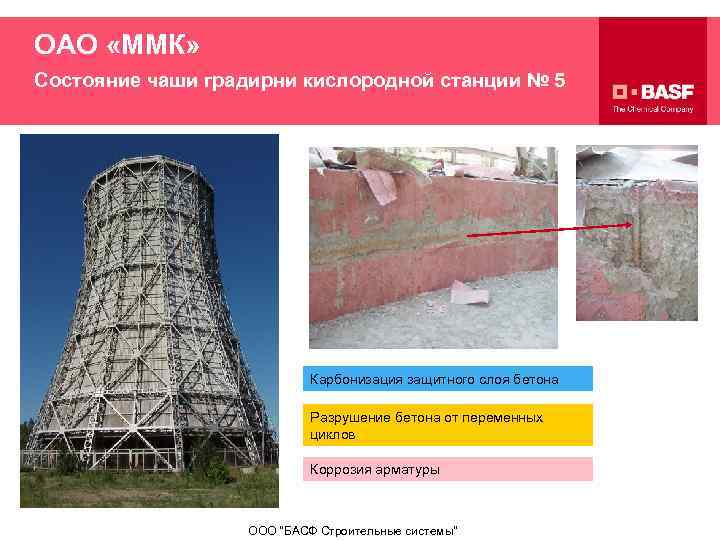

ОАО «ММК» Состояние чаши градирни кислородной станции № 5 Карбонизация защитного слоя бетона Разрушение ОАО «ММК» Состояние чаши градирни кислородной станции № 5 Карбонизация защитного слоя бетона Разрушение бетона от переменных циклов Коррозия арматуры ООО "БАСФ Строительные системы"

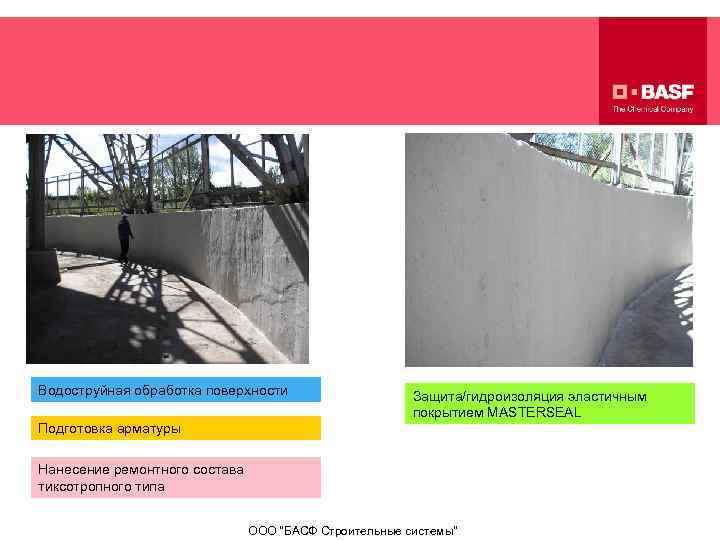

Водоструйная обработка поверхности Защита/гидроизоляция эластичным покрытием MASTERSEAL Подготовка арматуры Нанесение ремонтного состава тиксотропного типа Водоструйная обработка поверхности Защита/гидроизоляция эластичным покрытием MASTERSEAL Подготовка арматуры Нанесение ремонтного состава тиксотропного типа ООО "БАСФ Строительные системы"

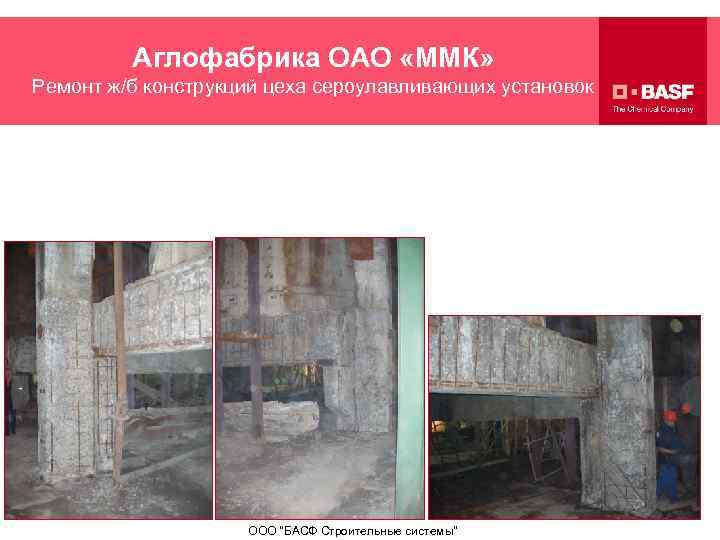

Аглофабрика ОАО «ММК» Ремонт ж/б конструкций цеха сероулавливающих установок ООО Аглофабрика ОАО «ММК» Ремонт ж/б конструкций цеха сероулавливающих установок ООО "БАСФ Строительные системы"

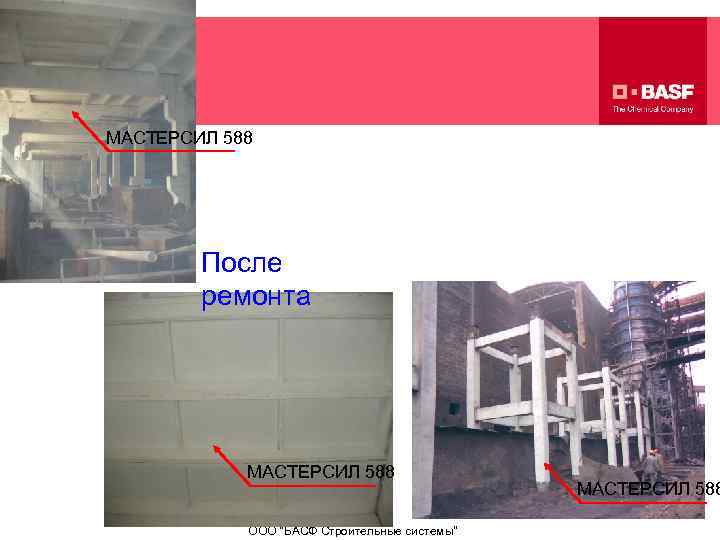

МАСТЕРСИЛ 588 После ремонта МАСТЕРСИЛ 588 ООО МАСТЕРСИЛ 588 После ремонта МАСТЕРСИЛ 588 ООО "БАСФ Строительные системы" МАСТЕРСИЛ 588

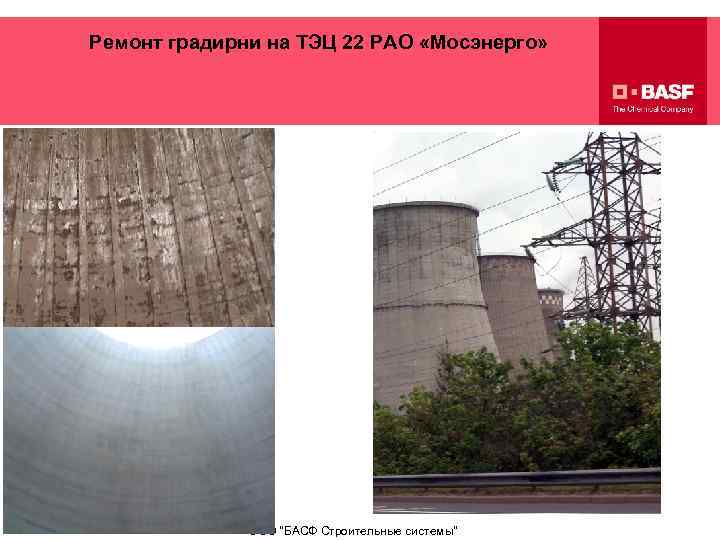

Ремонт градирни на ТЭЦ 22 РАО «Мосэнерго» ООО Ремонт градирни на ТЭЦ 22 РАО «Мосэнерго» ООО "БАСФ Строительные системы"

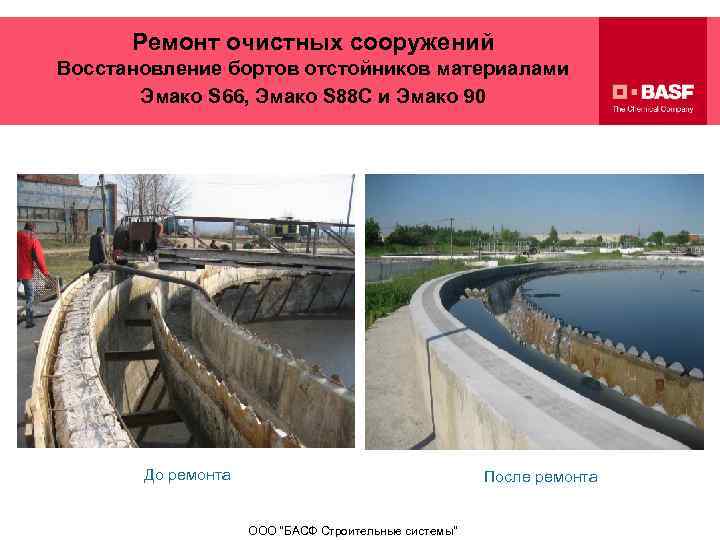

Ремонт очистных сооружений Восстановление бортов отстойников материалами Эмако S 66, Эмако S 88 С Ремонт очистных сооружений Восстановление бортов отстойников материалами Эмако S 66, Эмако S 88 С и Эмако 90 До ремонта После ремонта ООО "БАСФ Строительные системы"

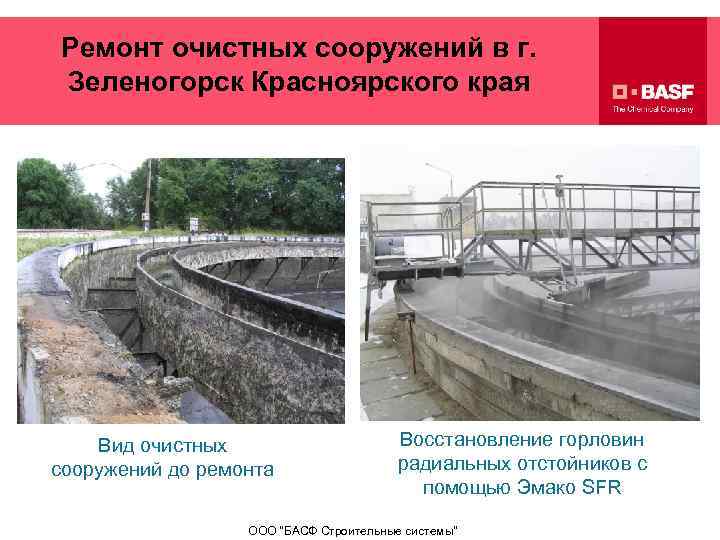

Ремонт очистных сооружений в г. Зеленогорск Красноярского края Вид очистных сооружений до ремонта Восстановление Ремонт очистных сооружений в г. Зеленогорск Красноярского края Вид очистных сооружений до ремонта Восстановление горловин радиальных отстойников с помощью Эмако SFR ООО "БАСФ Строительные системы"

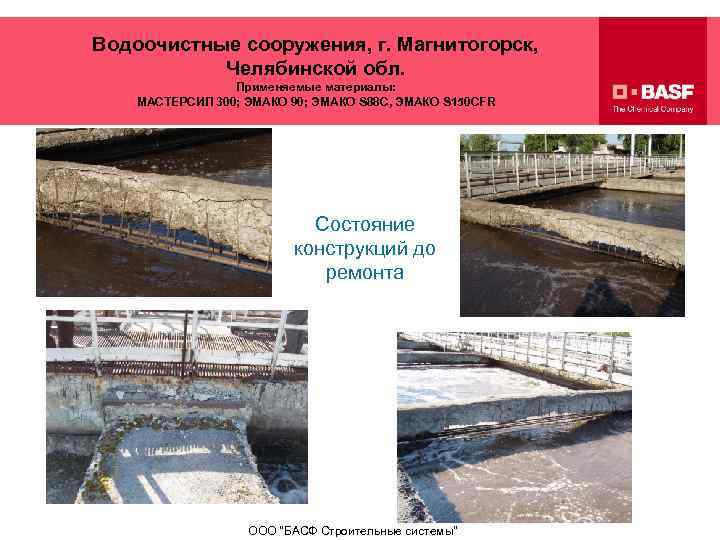

Водоочистные сооружения, г. Магнитогорск, Челябинской обл. Применяемые материалы: МАСТЕРСИЛ 300; ЭМАКО 90; ЭМАКО S Водоочистные сооружения, г. Магнитогорск, Челябинской обл. Применяемые материалы: МАСТЕРСИЛ 300; ЭМАКО 90; ЭМАКО S 88 C, ЭМАКО S 150 CFR Состояние конструкций до ремонта ООО "БАСФ Строительные системы"

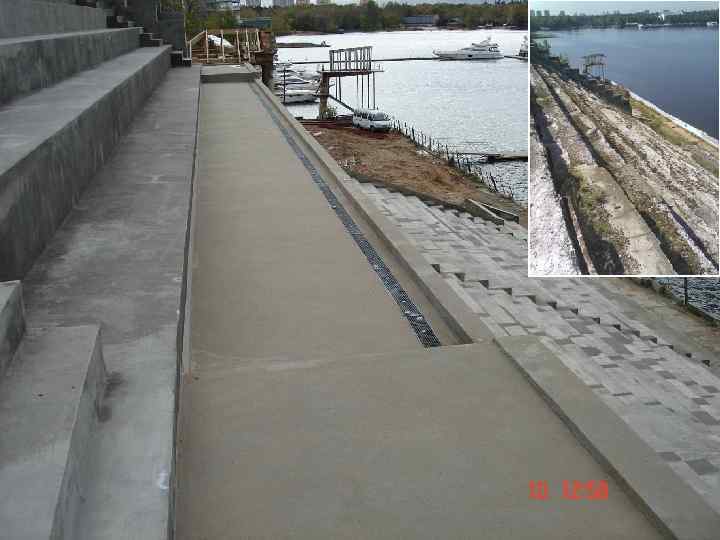

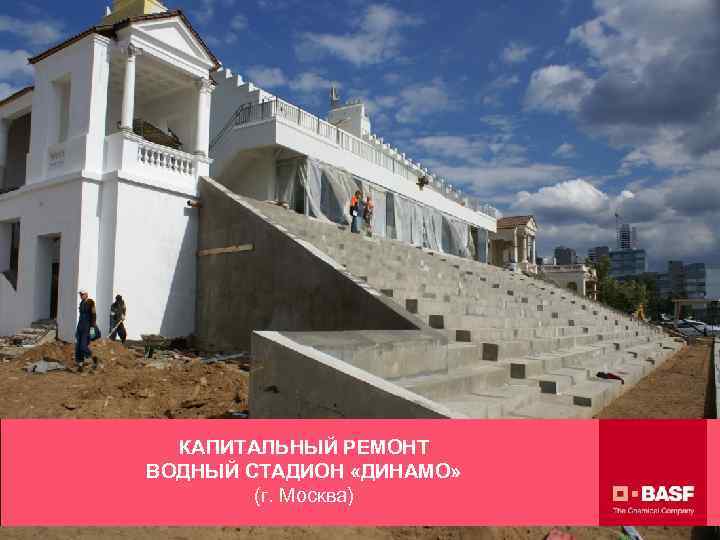

КАПИТАЛЬНЫЙ РЕМОНТ ВОДНЫЙ СТАДИОН «ДИНАМО» (г. Москва) ООО КАПИТАЛЬНЫЙ РЕМОНТ ВОДНЫЙ СТАДИОН «ДИНАМО» (г. Москва) ООО "БАСФ Строительные системы"

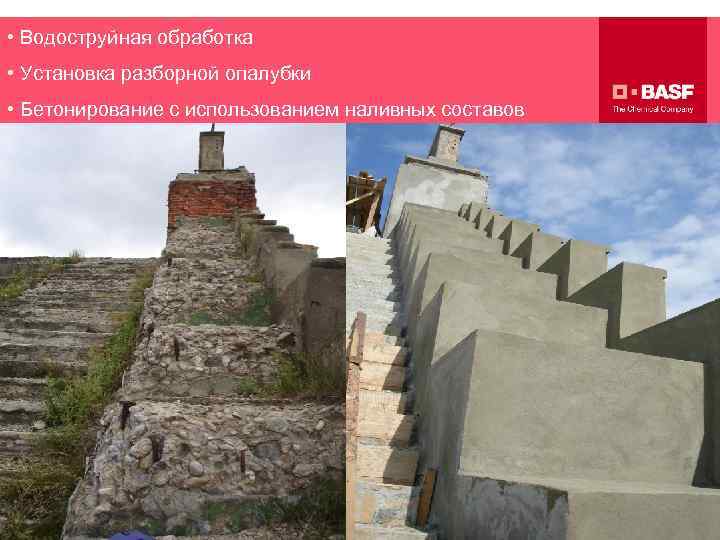

• Водоструйная обработка • Установка разборной опалубки • Бетонирование с использованием наливных составов • Водоструйная обработка • Установка разборной опалубки • Бетонирование с использованием наливных составов ООО "БАСФ Строительные системы"

ООО ООО "БАСФ Строительные системы"

Нанесение Мастерсил 588 Защитное эластичное покрытие MASTERSEAL 588 ООО Нанесение Мастерсил 588 Защитное эластичное покрытие MASTERSEAL 588 ООО "БАСФ Строительные системы"

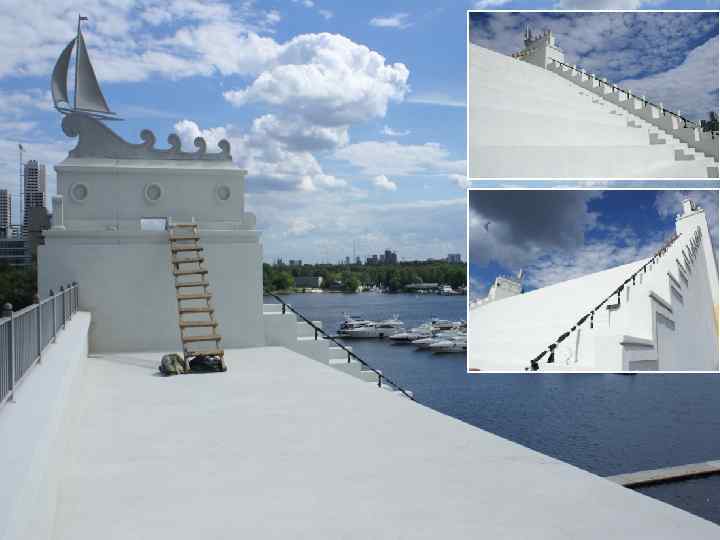

ООО ООО "БАСФ Строительные системы"

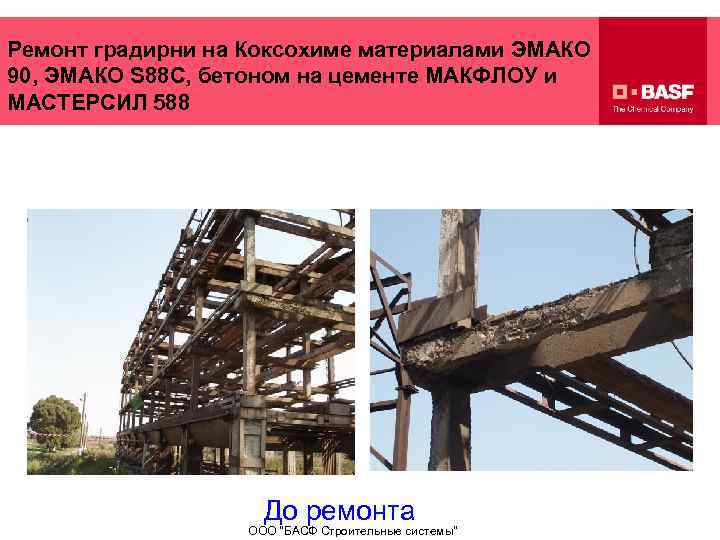

Ремонт градирни на Коксохиме материалами ЭМАКО 90, ЭМАКО S 88 С, бетоном на цементе Ремонт градирни на Коксохиме материалами ЭМАКО 90, ЭМАКО S 88 С, бетоном на цементе МАКФЛОУ и МАСТЕРСИЛ 588 До ремонта ООО "БАСФ Строительные системы"

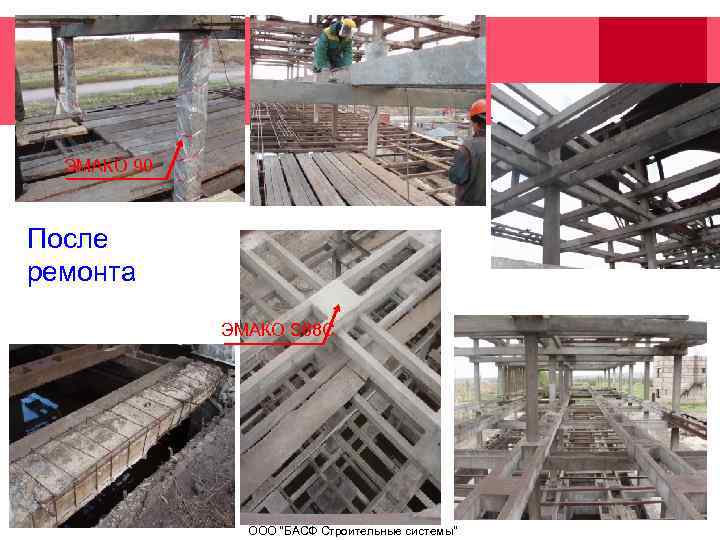

ЭМАКО 90 После ремонта ЭМАКО S 88 C ООО ЭМАКО 90 После ремонта ЭМАКО S 88 C ООО "БАСФ Строительные системы"

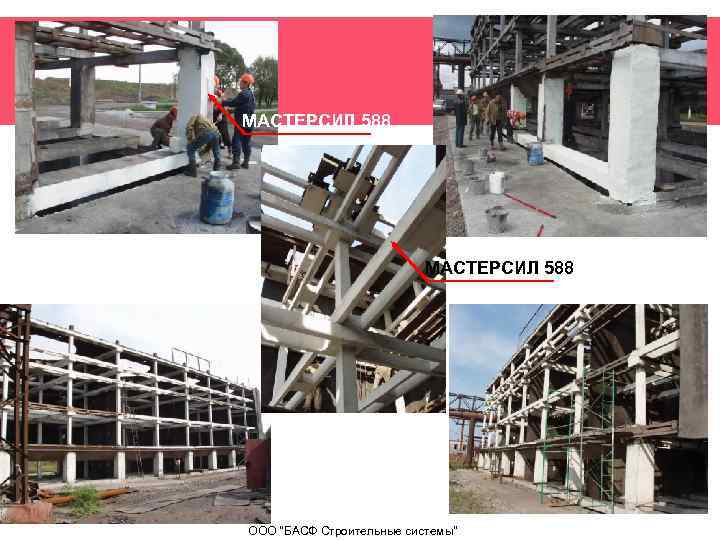

МАСТЕРСИЛ 588 ООО МАСТЕРСИЛ 588 ООО "БАСФ Строительные системы"

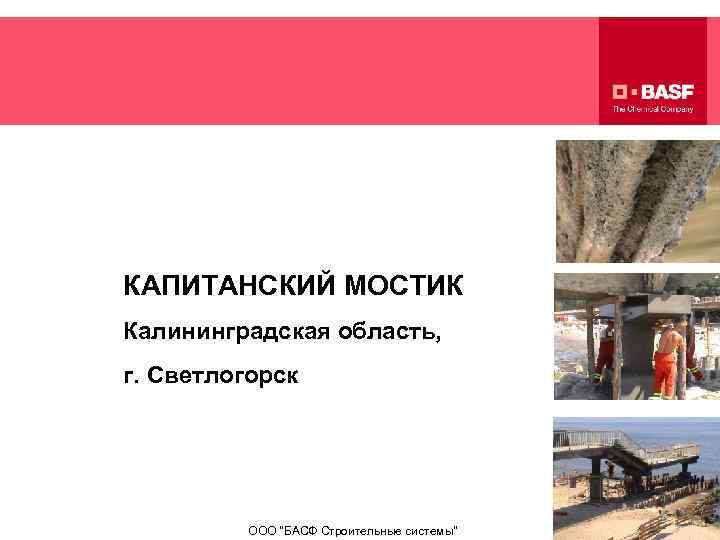

КАПИТАНСКИЙ МОСТИК Калининградская область, г. Светлогорск ООО КАПИТАНСКИЙ МОСТИК Калининградская область, г. Светлогорск ООО "БАСФ Строительные системы"

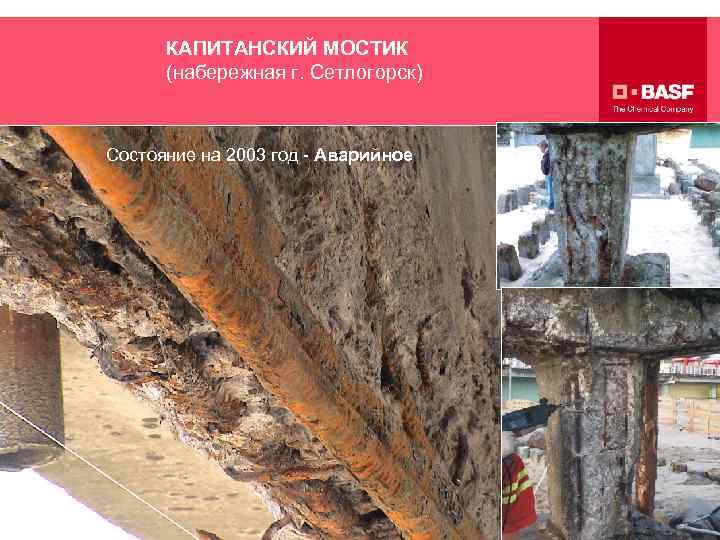

КАПИТАНСКИЙ МОСТИК (набережная г. Сетлогорск) Состояние на 2003 год - Аварийное ООО КАПИТАНСКИЙ МОСТИК (набережная г. Сетлогорск) Состояние на 2003 год - Аварийное ООО "БАСФ Строительные системы"

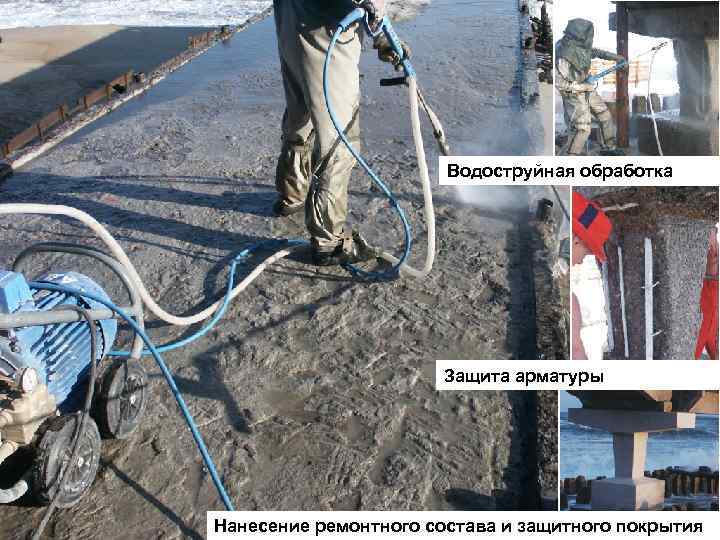

Водоструйная обработка Защита арматуры Нанесение ремонтного состава и защитного покрытия ООО Водоструйная обработка Защита арматуры Нанесение ремонтного состава и защитного покрытия ООО "БАСФ Строительные системы"

ООО ООО "БАСФ Строительные системы"

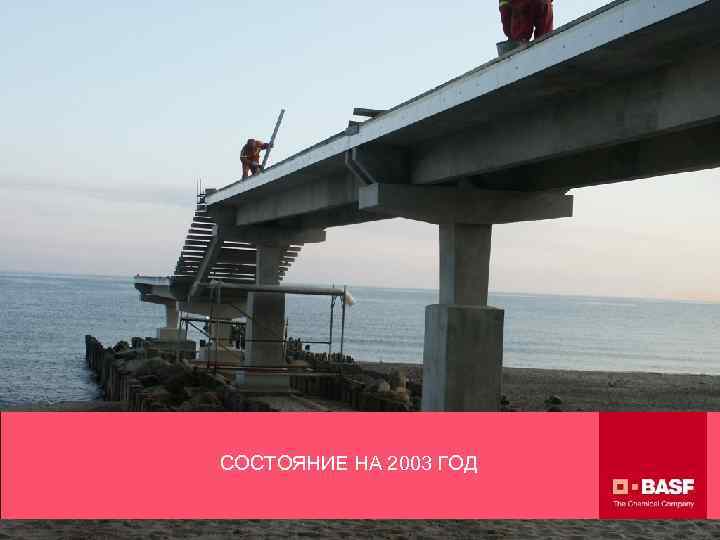

СОСТОЯНИЕ НА 2003 ГОД ООО СОСТОЯНИЕ НА 2003 ГОД ООО "БАСФ Строительные системы"

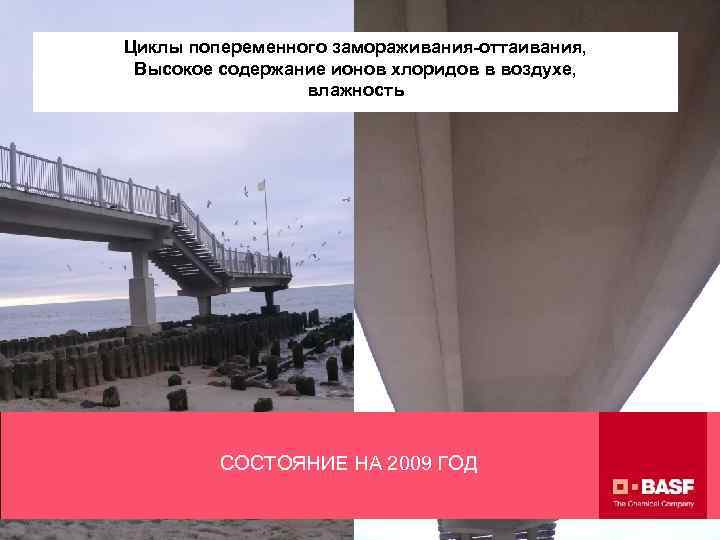

Циклы попеременного замораживания-оттаивания, Высокое содержание ионов хлоридов в воздухе, влажность СОСТОЯНИЕ НА 2009 ГОД Циклы попеременного замораживания-оттаивания, Высокое содержание ионов хлоридов в воздухе, влажность СОСТОЯНИЕ НА 2009 ГОД ООО "БАСФ Строительные системы"

ООО ООО "БАСФ Строительные системы"

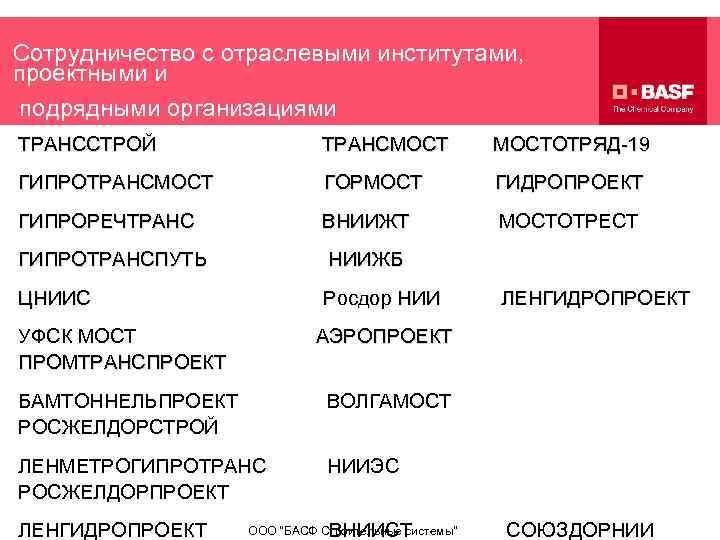

Сотрудничество с отраслевыми институтами, проектными и подрядными организациями ТРАНССТРОЙ ТРАНСМОСТОТРЯД-19 ГИПРОТРАНСМОСТ ГОРМОСТ ГИДРОПРОЕКТ ГИПРОРЕЧТРАНС Сотрудничество с отраслевыми институтами, проектными и подрядными организациями ТРАНССТРОЙ ТРАНСМОСТОТРЯД-19 ГИПРОТРАНСМОСТ ГОРМОСТ ГИДРОПРОЕКТ ГИПРОРЕЧТРАНС ВНИИЖТ МОСТОТРЕСТ ГИПРОТРАНСПУТЬ НИИЖБ ЦНИИС Росдор НИИ УФСК МОСТ Т ПРОМТРАНСПРОЕКТ АЭРОПРОЕКТ БАМТОННЕЛЬПРОЕКТ РОСЖЕЛДОРСТРОЙ ВОЛГАМОСТ ЛЕНМЕТРОГИПРОТРАНС РОСЖЕЛДОРПРОЕКТ НИИЭС ЛЕНГИДРОПРОЕКТ ВНИИСТ ЛЕНГИДРОПРОЕКТ ООО "БАСФ Строительные системы" СОЮЗДОРНИИ

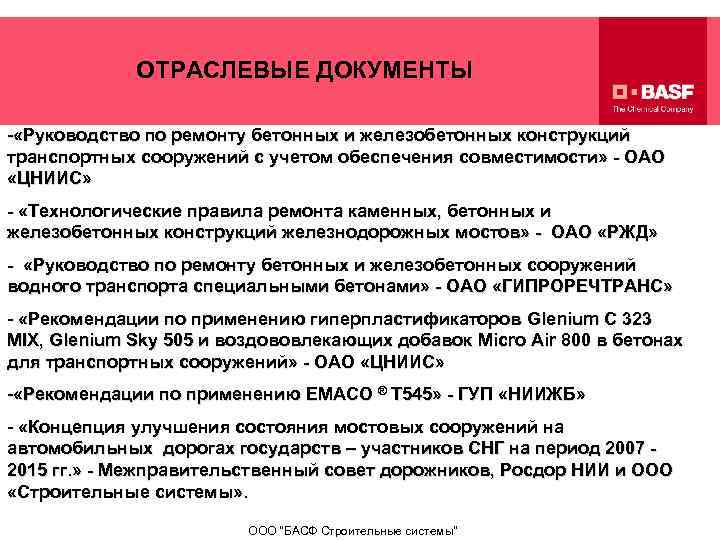

ОТРАСЛЕВЫЕ ДОКУМЕНТЫ - «Руководство по ремонту бетонных и железобетонных конструкций транспортных сооружений с учетом ОТРАСЛЕВЫЕ ДОКУМЕНТЫ - «Руководство по ремонту бетонных и железобетонных конструкций транспортных сооружений с учетом обеспечения совместимости» - ОАО «ЦНИИС» - «Технологические правила ремонта каменных, бетонных и железобетонных конструкций железнодорожных мостов» - ОАО «РЖД» - «Руководство по ремонту бетонных и железобетонных сооружений водного транспорта специальными бетонами» - ОАО «ГИПРОРЕЧТРАНС» - «Рекомендации по применению гиперпластификаторов Glenium C 323 MIX, Glenium Sky 505 и воздововлекающих добавок Micro Air 800 в бетонах для транспортных сооружений» - ОАО «ЦНИИС» - «Рекомендации по применению EMACO ® T 545» - ГУП «НИИЖБ» - «Концепция улучшения состояния мостовых сооружений на автомобильных дорогах государств – участников СНГ на период 2007 - 2015 гг. » - Межправительственный совет дорожников, Росдор НИИ и ООО «Строительные системы» . ООО "БАСФ Строительные системы"

ОТРАСЛЕВЫЕ ДОКУМЕНТЫ - «Технологическая карта на ремонт бетонных и железобетонных конструкций тиксотропными составами из ОТРАСЛЕВЫЕ ДОКУМЕНТЫ - «Технологическая карта на ремонт бетонных и железобетонных конструкций тиксотропными составами из сухих смесей EMACO» - ООО «Строительные системы» - «Технологическая карта на ремонт бетонных и железобетонных конструкций наливными составами из сухих смесей EMACO®» - ООО «Строительные системы» - «Технологический регламент на закрепление стальных анкеров в бетоне - и каменной кладке быстротвердеющими составами EMACO® и - PCI® POLYFIX Plus» - ООО «Строительные системы» - Стандарт организации (СТО 70386662 – 001 -2005) «Смеси сухие ремонтные EMACO®» - Стандарт организации (СТО 70386662 – 002 -2005) «Портландцемент пластифицированный расширяющийся MACFLOW®» ООО "БАСФ Строительные системы"
