Современные методы диагностики Рентгенодиагностика Компьютерная и ЯМР-томография

Современные методы диагностики. Рентгенодиагностика Компьютерная и ЯМР-томография

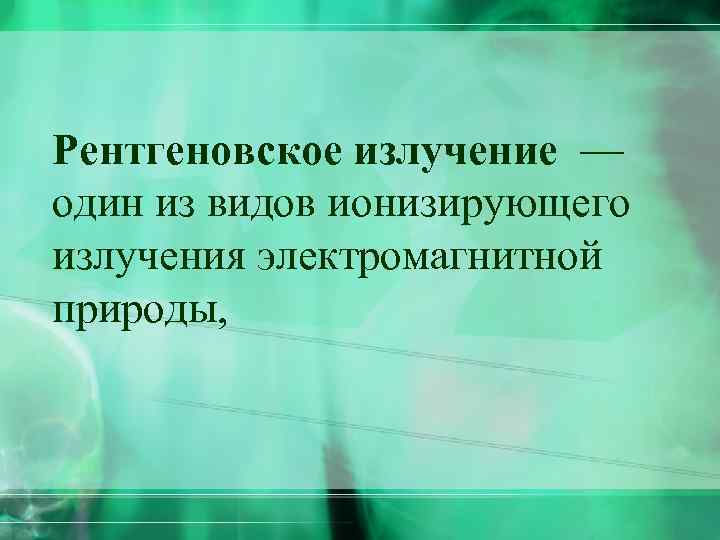

Рентгеновское излучение — один из видов ионизирующего излучения электромагнитной природы,

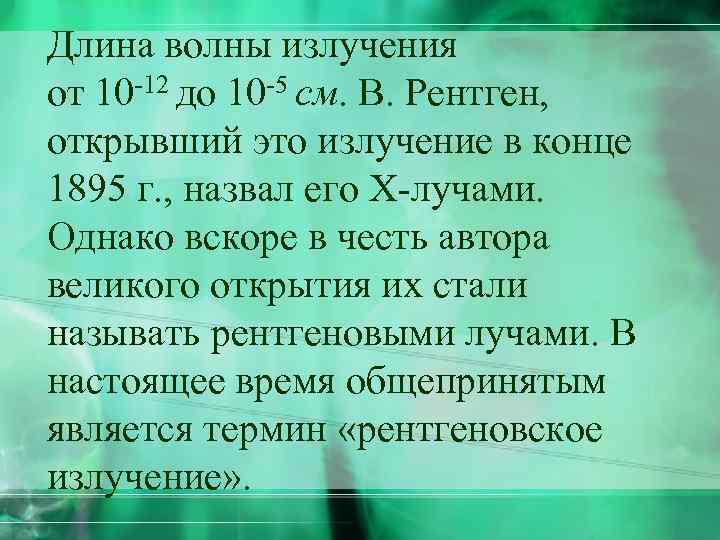

Длина волны излучения от 10 -12 до 10 -5 см. В. Рентген, открывший это излучение в конце 1895 г. , назвал его Х-лучами. Однако вскоре в честь автора великого открытия их стали называть рентгеновыми лучами. В настоящее время общепринятым является термин «рентгеновское излучение» .

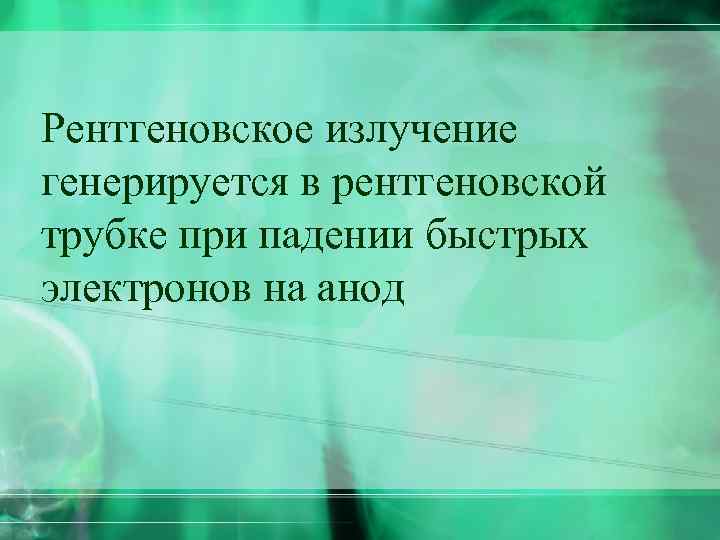

Рентгеновское излучение генерируется в рентгеновской трубке при падении быстрых электронов на анод

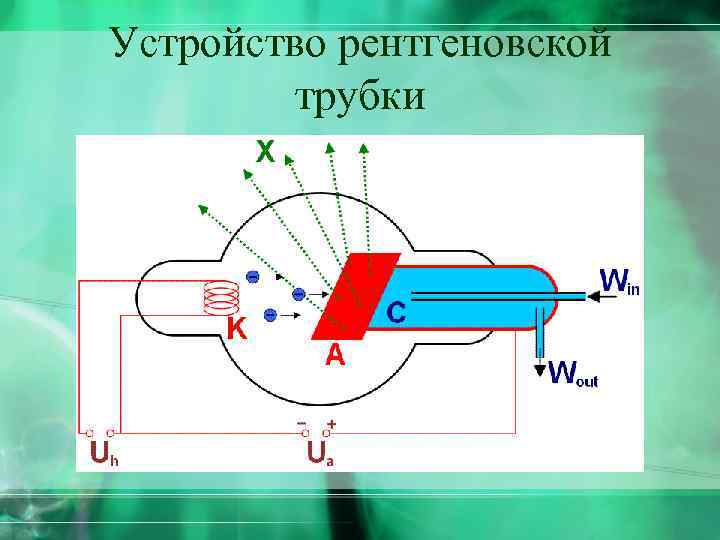

Устройство рентгеновской трубки

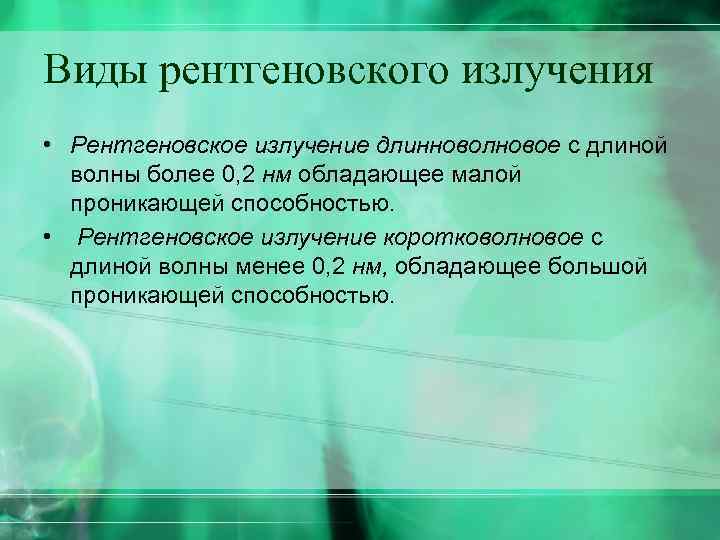

Виды рентгеновского излучения • Рентгеновское излучение длинноволновое с длиной волны более 0, 2 нм обладающее малой проникающей способностью. • Рентгеновское излучение коротковолновое с длиной волны менее 0, 2 нм, обладающее большой проникающей способностью.

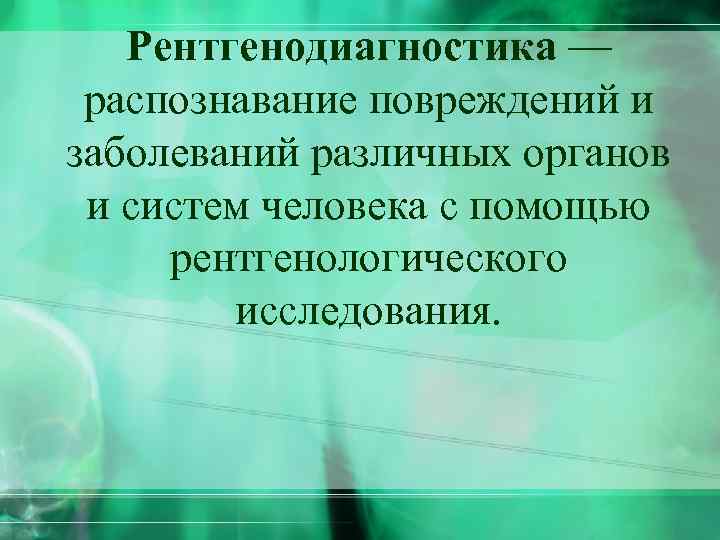

Рентгенодиагностика — распознавание повреждений и заболеваний различных органов и систем человека с помощью рентгенологического исследования.

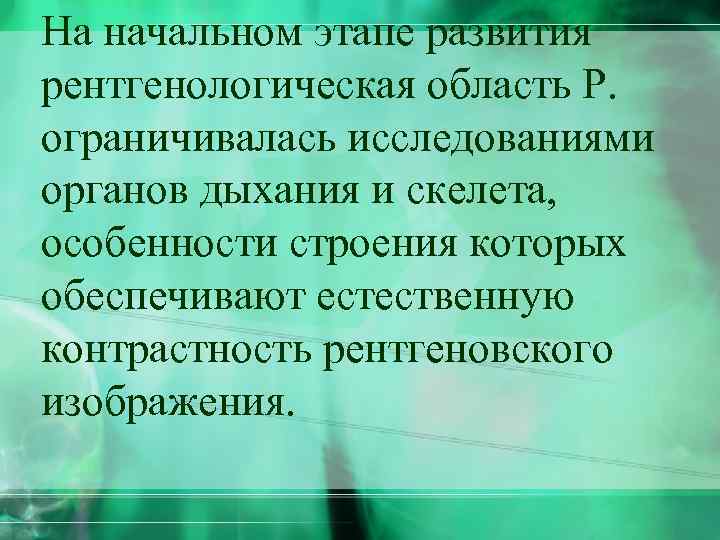

На начальном этапе развития рентгенологическая область Р. ограничивалась исследованиями органов дыхания и скелета, особенности строения которых обеспечивают естественную контрастность рентгеновского изображения.

По мере совершенствования методики рентгенологического исследования Р. стали применять при патологии желудочнокишечного тракта, желчных путей, органов мочеполовой системы, кровеносных сосудов, лимфатической системы и др.

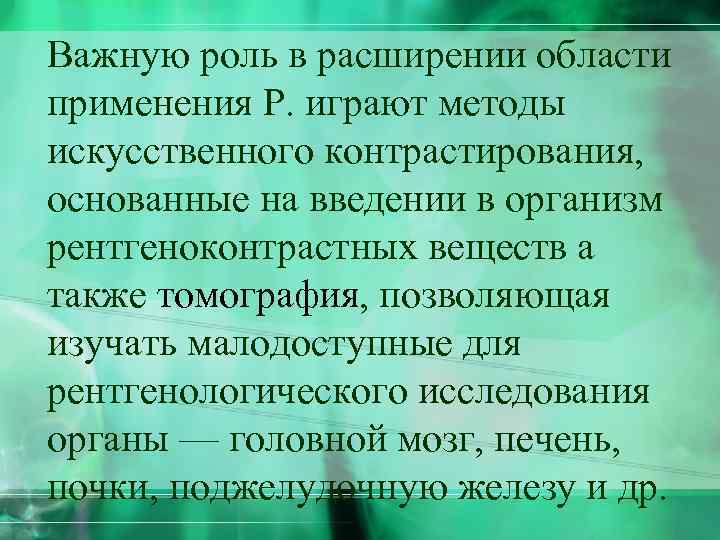

Важную роль в расширении области применения Р. играют методы искусственного контрастирования, основанные на введении в организм рентгеноконтрастных веществ а также томография, позволяющая изучать малодоступные для рентгенологического исследования органы — головной мозг, печень, почки, поджелудочную железу и др.

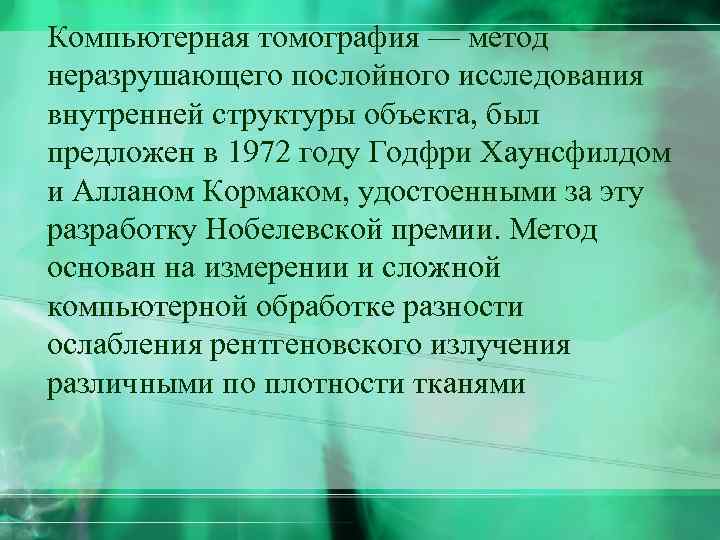

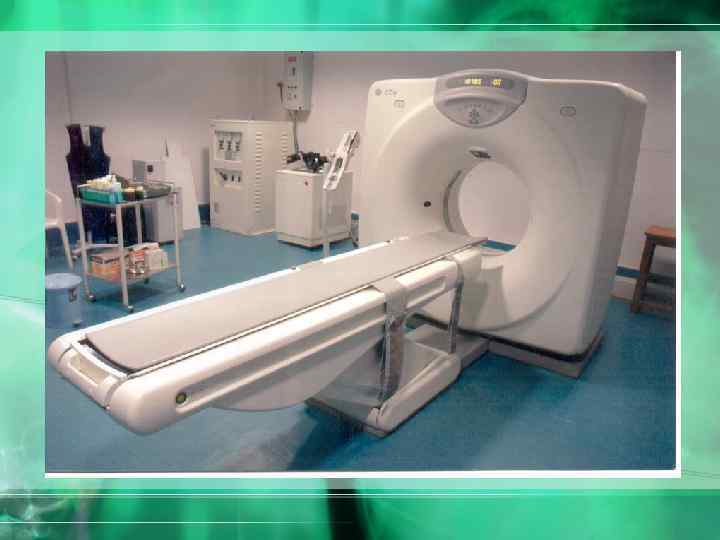

Компьютерная томография — метод неразрушающего послойного исследования внутренней структуры объекта, был предложен в 1972 году Годфри Хаунсфилдом и Алланом Кормаком, удостоенными за эту разработку Нобелевской премии. Метод основан на измерении и сложной компьютерной обработке разности ослабления рентгеновского излучения различными по плотности тканями

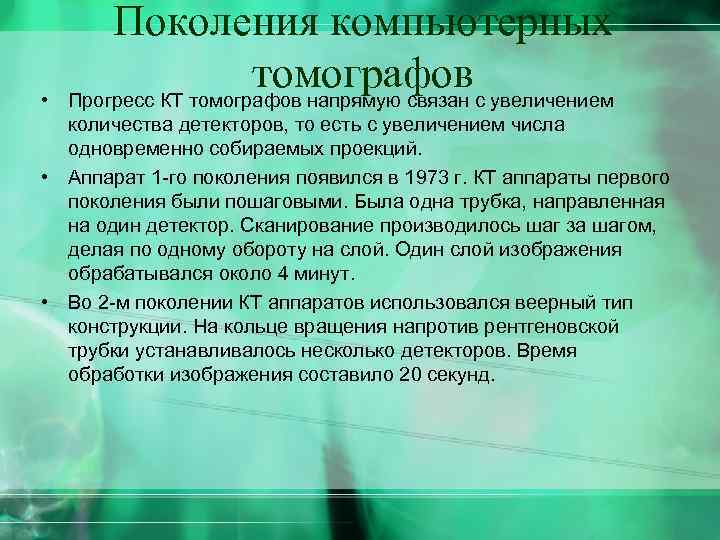

• Поколения компьютерных томографов Прогресс КТ томографов напрямую связан с увеличением количества детекторов, то есть с увеличением числа одновременно собираемых проекций. • Аппарат 1 -го поколения появился в 1973 г. КТ аппараты первого поколения были пошаговыми. Была одна трубка, направленная на один детектор. Сканирование производилось шаг за шагом, делая по одному обороту на слой. Один слой изображения обрабатывался около 4 минут. • Во 2 -м поколении КТ аппаратов использовался веерный тип конструкции. На кольце вращения напротив рентгеновской трубки устанавливалось несколько детекторов. Время обработки изображения составило 20 секунд.

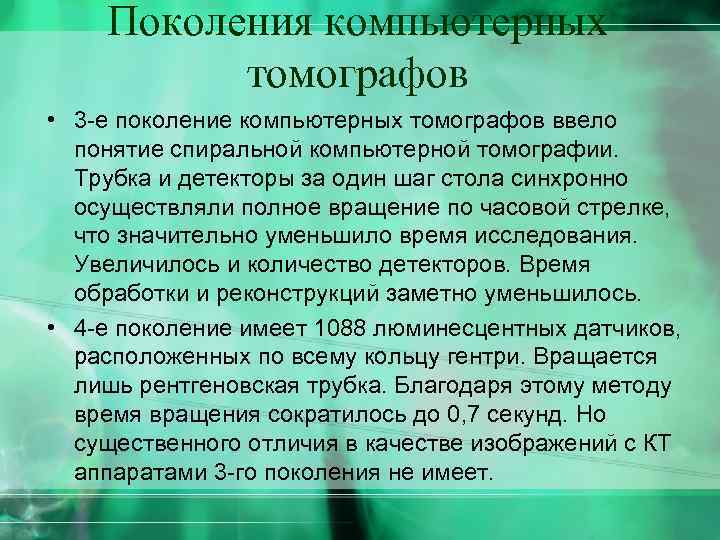

Поколения компьютерных томографов • 3 -е поколение компьютерных томографов ввело понятие спиральной компьютерной томографии. Трубка и детекторы за один шаг стола синхронно осуществляли полное вращение по часовой стрелке, что значительно уменьшило время исследования. Увеличилось и количество детекторов. Время обработки и реконструкций заметно уменьшилось. • 4 -е поколение имеет 1088 люминесцентных датчиков, расположенных по всему кольцу гентри. Вращается лишь рентгеновская трубка. Благодаря этому методу время вращения сократилось до 0, 7 секунд. Но существенного отличия в качестве изображений с КТ аппаратами 3 -го поколения не имеет.

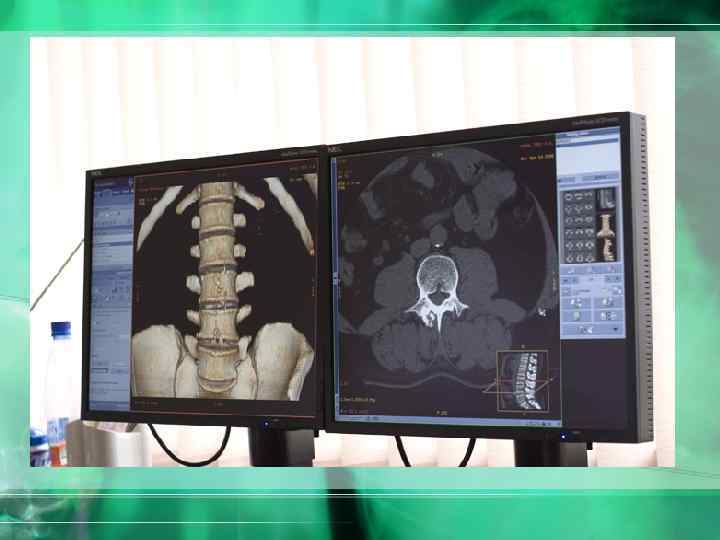

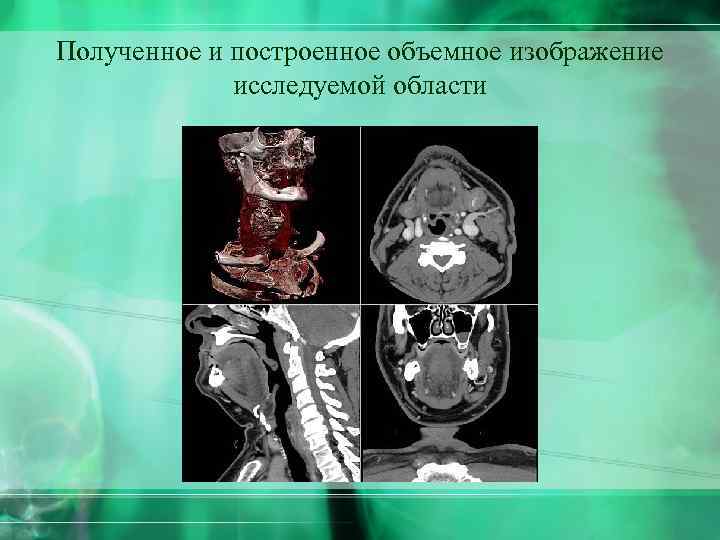

Полученное и построенное объемное изображение исследуемой области

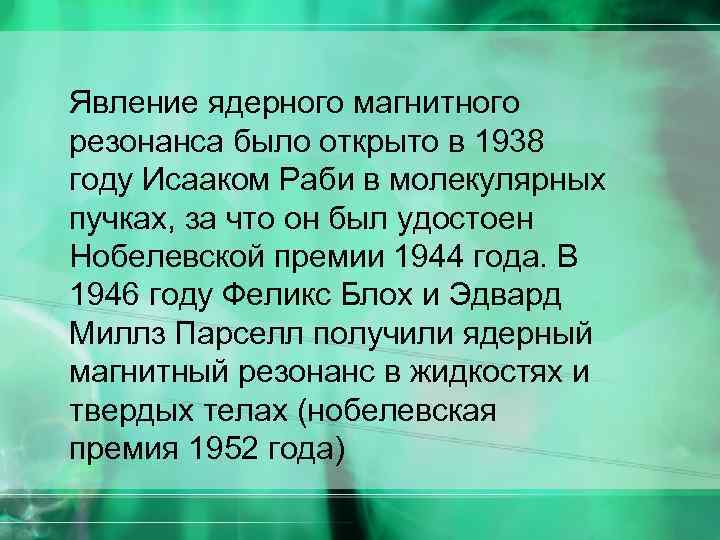

Явление ядерного магнитного резонанса было открыто в 1938 году Исааком Раби в молекулярных пучках, за что он был удостоен Нобелевской премии 1944 года. В 1946 году Феликс Блох и Эдвард Миллз Парселл получили ядерный магнитный резонанс в жидкостях и твердых телах (нобелевская премия 1952 года)

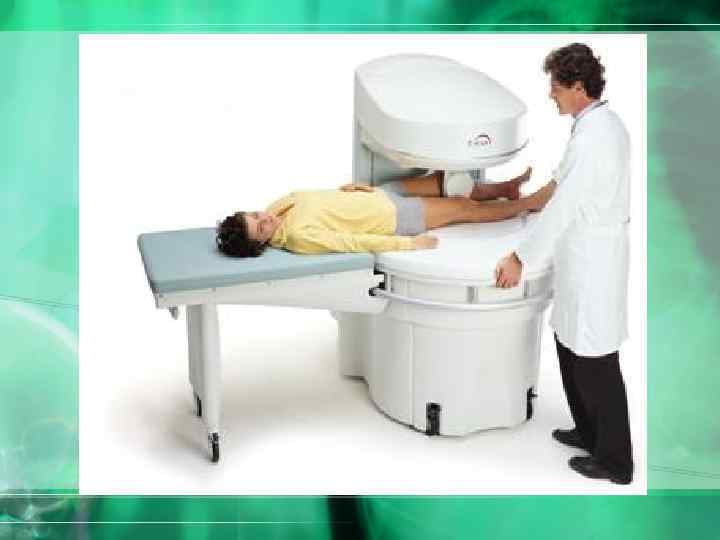

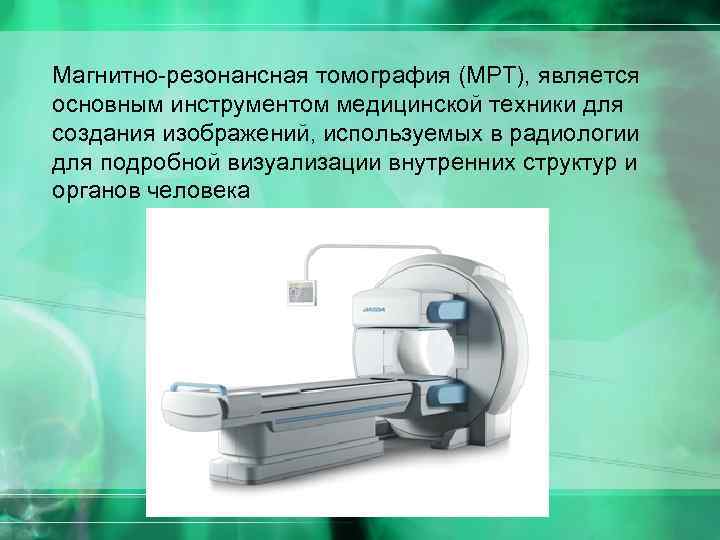

Магнитно-резонансная томография (МРТ), является основным инструментом медицинской техники для создания изображений, используемых в радиологии для подробной визуализации внутренних структур и органов человека

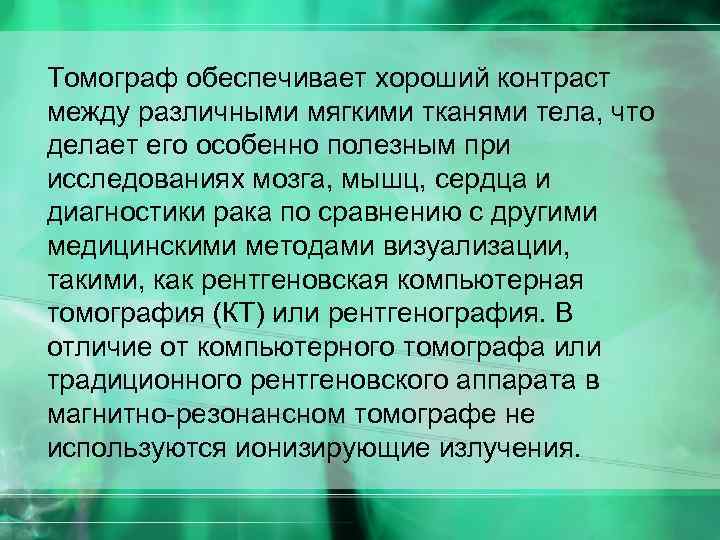

Томограф обеспечивает хороший контраст между различными мягкими тканями тела, что делает его особенно полезным при исследованиях мозга, мышц, сердца и диагностики рака по сравнению с другими медицинскими методами визуализации, такими, как рентгеновская компьютерная томография (КТ) или рентгенография. В отличие от компьютерного томографа или традиционного рентгеновского аппарата в магнитно-резонансном томографе не используются ионизирующие излучения.

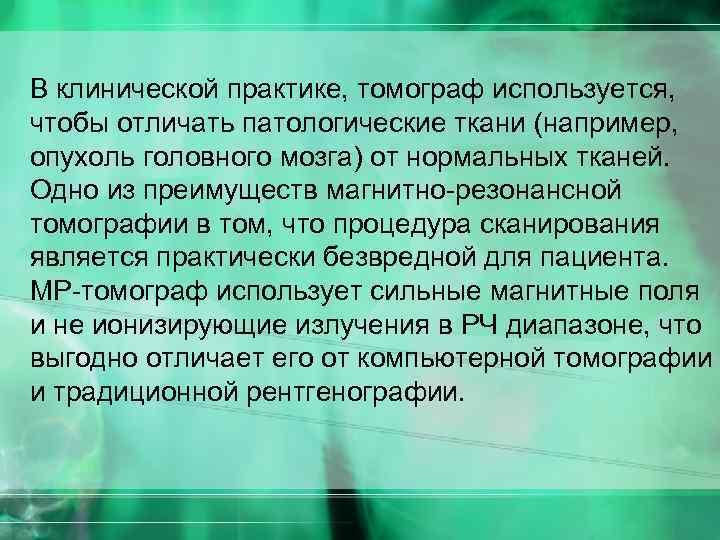

В клинической практике, томограф используется, чтобы отличать патологические ткани (например, опухоль головного мозга) от нормальных тканей. Одно из преимуществ магнитно-резонансной томографии в том, что процедура сканирования является практически безвредной для пациента. МР-томограф использует сильные магнитные поля и не ионизирующие излучения в РЧ диапазоне, что выгодно отличает его от компьютерной томографии и традиционной рентгенографии.

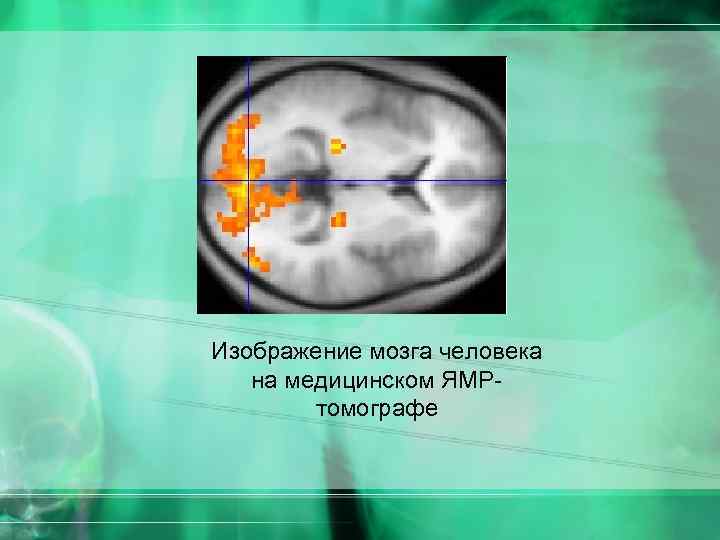

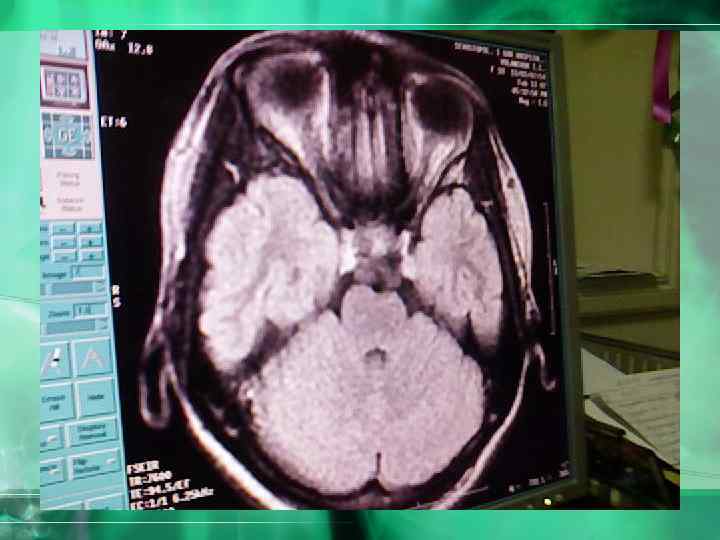

Изображение мозга человека на медицинском ЯМРтомографе
